S19-310BF
Barrier Free Combination Drench
Shower and Eyewash
Combiné douche oculaire sans
barrière
Combinación de ducha de
aspersión y lavaojos de fácil
acceso
Table of Contents
Pre-Installation Information . . . . . . . . . . . . . . 2
Installation Instructions. . . . . . . . . . . . . . . . . . 3
Assembly of Components . . . . . . . . . . . . . . . 4
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Table des matières
Avant l’installation. . . . . . . . . . . . . . . . . . . . . . 6
Instructions d’installation . . . . . . . . . . . . . . . . 7
Assemblage des composantes . . . . . . . . . . . 8
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . 9
Contenido
Información previa a la instalación. . . . . . . . 10
Instrucciones de instalación. . . . . . . . . . . . . 11
Armado de los componentes . . . . . . . . . . . . 12
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . 13

2
S19-310BF Installation
9/11/08 Bradley Corporation • 215-619 Rev. H; ECN 08-512
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin installation
until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to the
eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized
shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per ANSI
Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance
with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment per ANSI
Z358.1.
For questions regarding the operation or installation of this product, visit www.
bradleycorp.com or call 1-800-BRADLEY.
Product warranties and service parts information may also be found under ”Products”
on our web site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNITEACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetriebprüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

3
Installation S19-310BF
Bradley Corporation • 215-619 Rev. H; ECN 08-512 9/11/08
Installation
Supplies Required:
• (3) 3/8" floor anchors and bolts
• Teflon tape and pipe sealant
• Piping to 1-1/4" NPT water supply inlet and 1-1/4"
NPT drain outlet on unit
• Adequate supply pipe supports
• Minimum 4" (102mm) drain to accommodate 30
gallons (115 liters) per minute discharge for shower
waste
• OPTIONAL: sign-mounting hardware
NOTE: Local codes may require the installation
of a backflow prevention valve to complete proper
installation. Compliance with local codes is the
responsibility of the installer. Valve must be tested
annually to verify that it is functioning properly. Backflow
prevention valves are not included with the fixture and
may be supplied by the contractor or purchased from
Bradley Corporation.
Step 1: Secure base to floor
1. Install three suitable anchors (supplied by installer)
for 3/8" bolts in the floor.
2. Bolt the base to the floor anchors using 3/8" bolts
(supplied by installer).
Step 2: Assemble components
1. Assemble the remaining unit components as
shown on page 4.
• Apply pipe sealant (by installer) to all male-
threaded pipe joints.
• Use the rubber grip pad provided or a strap
wrench around pipes when tightening to prevent
marring. Place the grip pad on the pipe, then
put the wrench over the grip pad and turn the
pipe with the wrench.
• Thread the jam nut onto the threaded end of the
pull rod. Thread the pull rod onto the coupling
and tighten the jam nut. The triangular end of
the pull rod must be in line with the hook
end (see page 4).
• Bottom edge of the showerhead should be 7'-1"
(2160mm) from floor.
Step 3: Connect water supply
IMPORTANT: Do not rely on Bradley’s
Combination Unit to support supply piping.
1. Connect water supply piping to 1-1/4" NPT inlet
(piping by installer). Provide adequate supports
(by installer) for supply pipe using pipe hangers or
other means.
2. Connect drain piping to 1-1/4" NPT drain outlet
(piping by installer).
3. Hang the safety sign from the unit with the curtain
hooks provided (or mount it to the wall using sign-
mounting hardware by installer). NOTE: All dimensions assume standard thread
engagement. Variations in manufacturing allow for
+/- 1/8" (3mm) per threaded joint. To find the tolerance
of a dimension, add the number of thread joints in
between a dimension and multiply it by 1/8" (3mm).

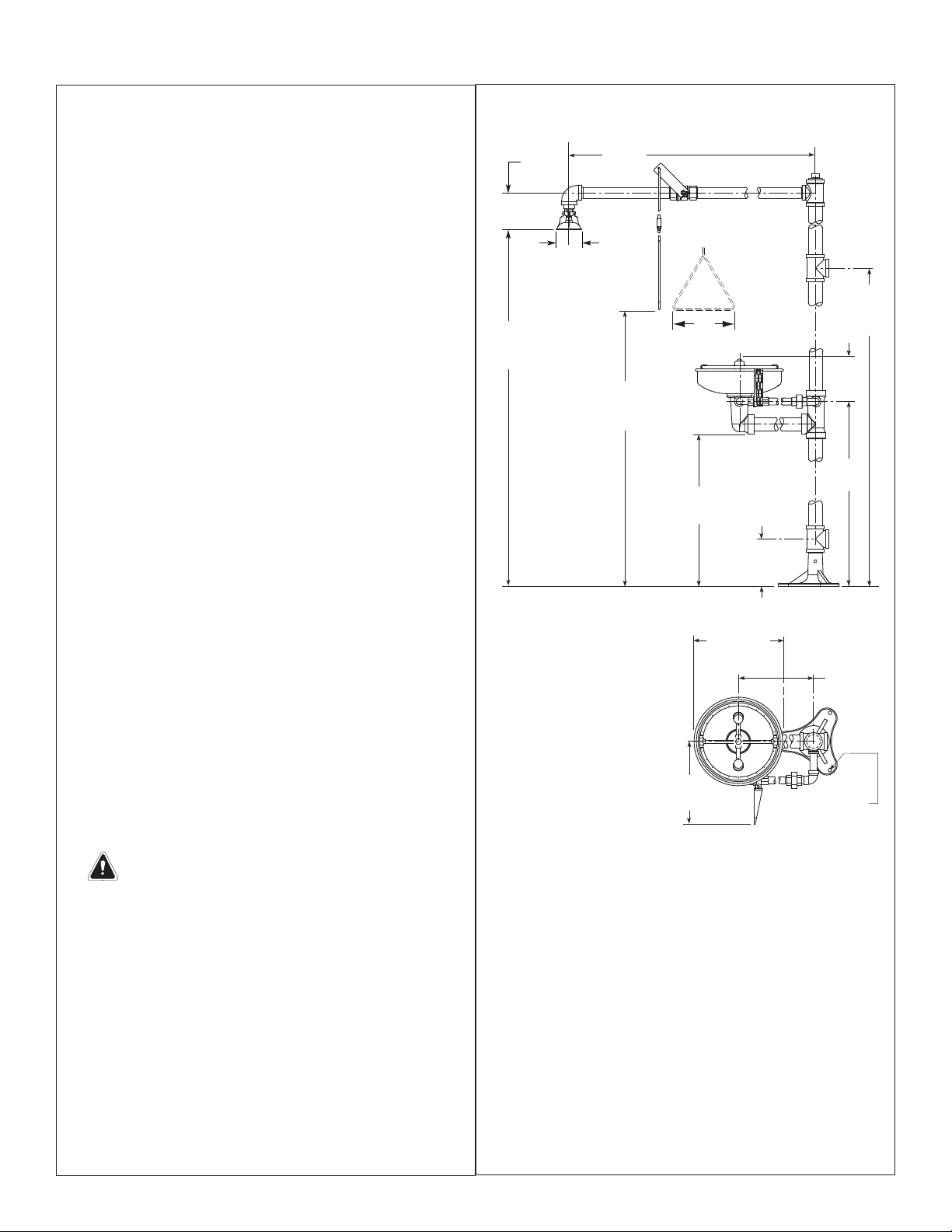

Top View From Bowl
31"
(787mm)
65-1/2"
(1664mm)
to floor
48"
(1219mm)
33-3/8"
(848mm)
27"
(686mm)
Ø 9" (229mm)
Flange with (3)
Ø 3/8" (10mm)
Holes on Ø 8"
(203mm) Bolt
Circle
7'-1"
(2160mm)
to floor
18-3/4"
(476mm)
10-3/8"
(264mm)
5-1/2"
(140mm)
6"
(152mm)
Ø 10-3/4"
(273mm)
4-1/2"
(114mm)
Ø 3.1"
(78.7mm)
9"
(229mm)

4
S19-310BF Installation
9/11/08 Bradley Corporation • 215-619 Rev. H; ECN 08-512

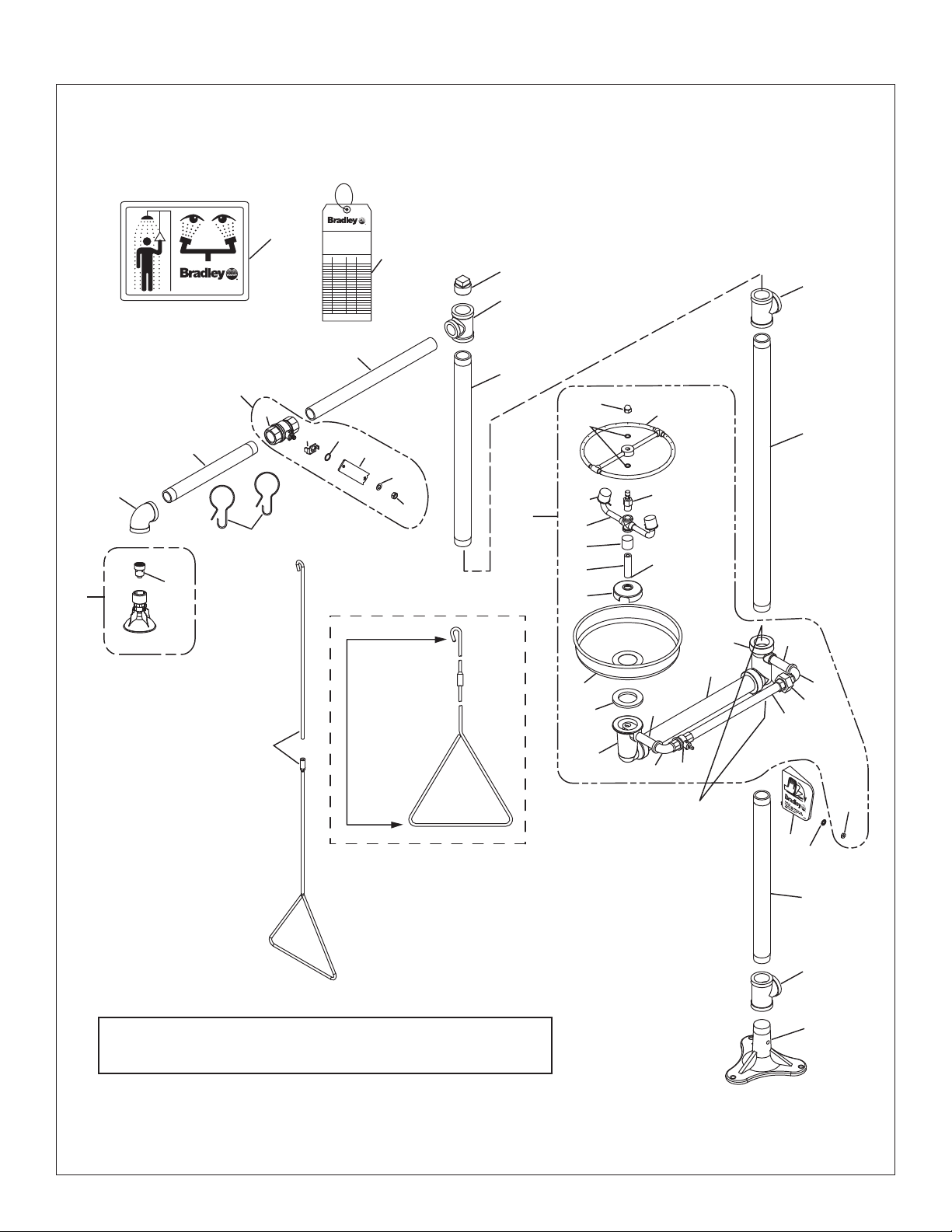

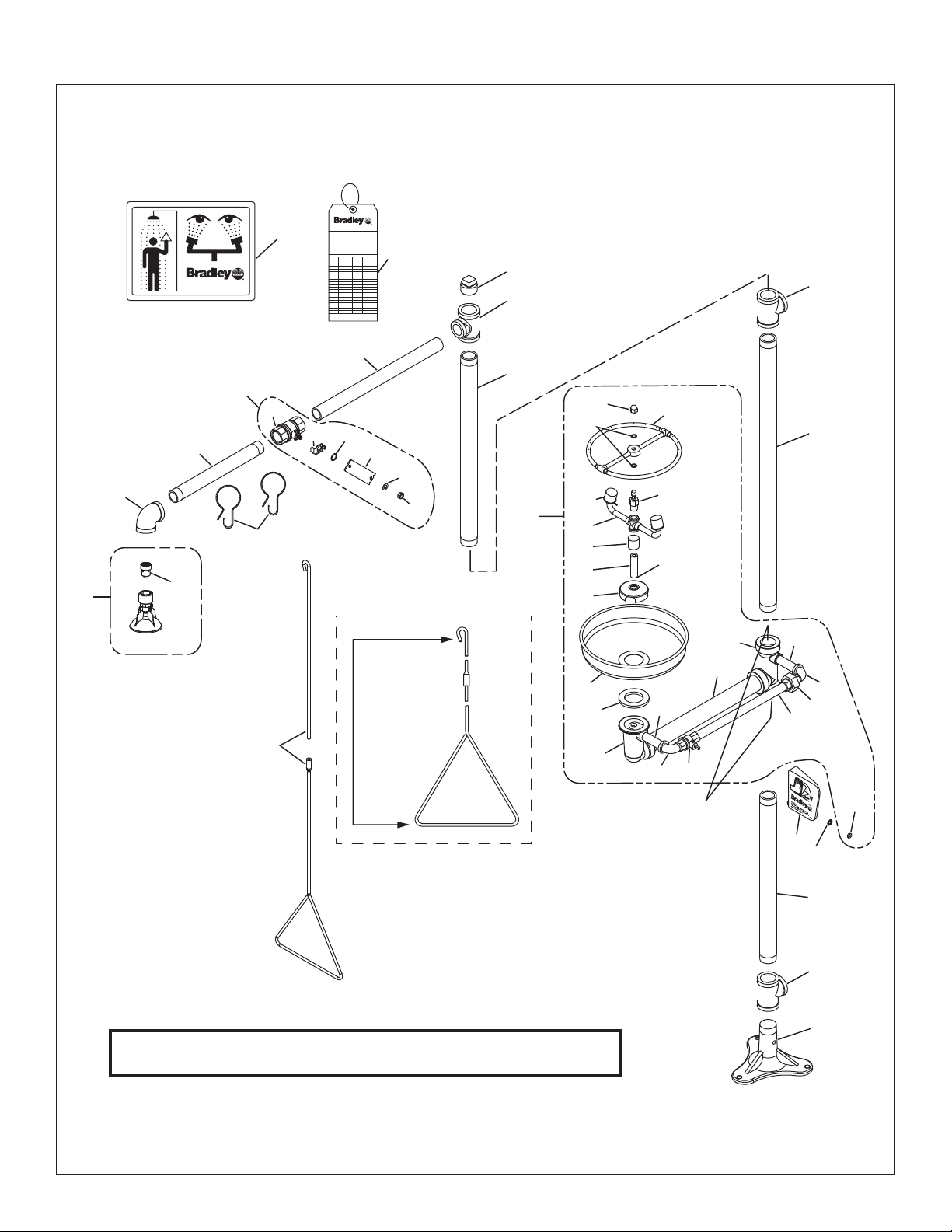

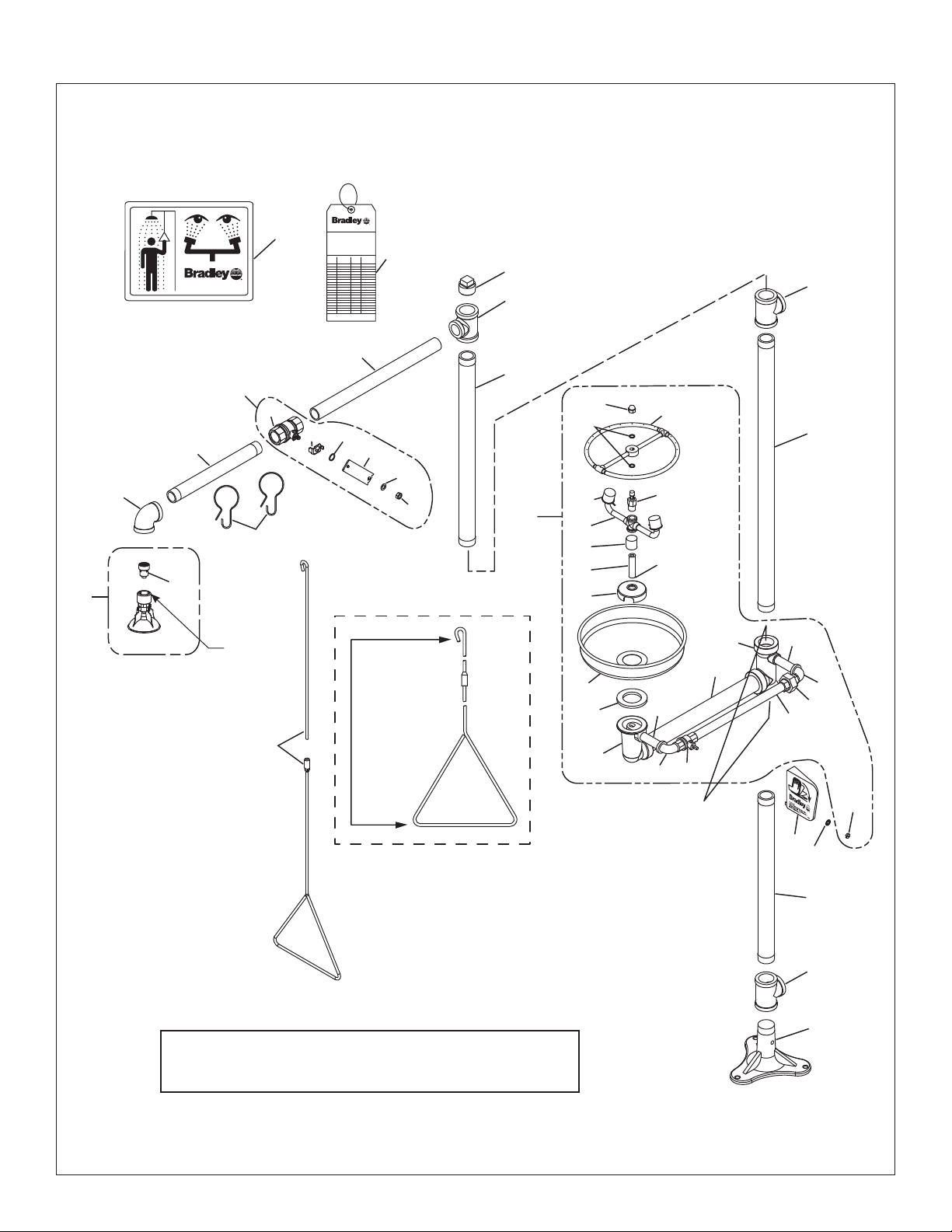

Assembly of Components
P.O.Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlichim Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne vapas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-052
10.2
4.23
4.1
4.3
4.4
4.5
4.6
4.7
4.8 4.9
4.10
4.11
4.12
2
3
4
5
6
7
8
9
10
11
12
13
1
4.261
2
16 17
15
18
19
10.3
10.21
10.4
10.5
10.1
4.22
4.24
4.25
4.25
4.26
4.27
4.28
4.21
4.21
14 14.1
NOTE: Items 10.1–10.5 come preassembled as Item 10.
Items 24.1–24.8 come preassembled as Item 24.
Flow control
this end
Optional 1-1/4" NPT
Supply Inlet (best for
rigid support)
1-1/4" NPT
Supply Inlet
1-1/4" NPT
Drain Outlet
NOTE: If tee (Item 7) is used as a supply
inlet, use plug (Item 8) on tee (Item 2)
Align
handle
pieces as
shown.
Use caution when connecting
Items 3, 4.2 & 5. Hand tight
plus 1/8 turn is sufficient.
NOTE: Use
teflon tape
only.

5
Installation S19-310BF
Bradley Corporation • 215-619 Rev. H; ECN 08-512 9/11/08
Parts List
1 131-059 1 Base
2 169-727 2 Pipe Tee 1-1/4" NPT
3 113-1101 1 Pipe 1-1/4" NPT X 19-3/4"
4 S90-373 1 Eyewash Assembly
4.1 124-028 1 Gasket
4.2 S39-562 1 Eyewash Pipe Sub-Assy.
4.21 169-025 2 90° Street Elbow 1/2" NPT
4.22 111-084 1 Emergency Eyewash Inlet
4.23 113-1104 1 Pipe 1-1/4" x 16-1/2"
4.24 169-1020 1 Emergency Eyewash Hub
4.25 113-006LQ 2 Pipe 1-1/2" x 3-1/2"
4.26 S27-282 1 1/2" Ball Valve with Nut
4.261 110-215 1 Jam Nut (only)
4.27 269-1829 1 Pipe 1/2" NPT x 13-1/4"
4.28 169-726 1 Union, 1/2" Female
4.3 187-053 1 Eyewash Receptor
4.4 173-009 1 Cup Strainer
4.5 S21-073 1 Supply Pipe Assy.
4.6 113-1159 1 Drain Spacer
4.7 S05-100 1 Eyewash Yoke
4.8 107-371 2 Tethered Dust Cover
4.9 269-651 1 Swivel Stem
4.10 124-055 2 Quad Ring
4.11 139-087 1 Spray Ring Assy.
4.12 110-199 1 Acorn Nut
5 113-006NE 1 Pipe 1-1/4” NPT x 32-1/2”
6 113-006LW 1 Pipe 1-1/4" NPT x 22-1/2"
7 169-722 1 Reducing Tee
8 169-724 1 Pipe Plug 1-1/4" NPT
9 269-434 1 Pipe 1" NPT x 17" Lg.
10 S30-059 1 Stay-Open Ball Valve Assy. 1" NPT
10.1 142-002DC 1 Lockwasher
10.2 S27-278 1 1" Ball Valve with Nut
10.21 110-214 1 Jam Nut (only)
10.3 140-720 1 Stop Bracket
10.4 124-048 1 Washer
10.5 128-129 1 Handle
11 113-006LK 1 Pipe 1" NPT x 12"
12 169-847 1 90° Elbow 1" NPT
13 151-001 2 Curtain Hook
14 S24-188 1 Showerhead Assembly
14.1 S24-187 1 Flow Control Assembly, 23 GPM
15 S90-365D 1 Pull Rod - 45" Long
16 128-135 1 Handle
17 142-002DA 1 Lockwasher
18 114-052 1 Safety Sign
19 204-421 1 Emergency InspectionTag
20 269-915 1 Grip Pad (not shown)
Item Part No. Qty Description Item Part No. Qty Description
Prepack S45-122 includes Items 16, 17, 4.26, 4.261
Prepack S45-123 includes Items 16, 17, 4.261
Prepack S45-1786 includes Items 4.9, 4.10, 4.11, 4.12
Prepack S39-397 includes Items 4.5, 4.6, 4.7, 4.8, 4.9, 4.10, 4.11, 4.12

6
S19-310BF Installation
9/11/08 Bradley Corporation • 215-619 Rev. H; ECN 08-512
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle
ou d’entretien. L’installateur est responsable de la conformité de l’installation aux codes
pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir
les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit
d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être
toujours OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non
autorisé.
La norme ANSI Z358.1 requiert une alimentation sans coupure du liquide de rinçage
à une pression minimum de 30 psi (0.21 MPa). Le liquide de rinçage doit être tiède
conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une fois par
an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur
notre site Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI53051
R
TESTTHISUNIT EACHWEEK
Test-operate valve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

7
Installation S19-310BF
Bradley Corporation • 215-619 Rev. H; ECN 08-512 9/11/08
Installation
Equipements nécessaires :
• 3 ancrages au sol et boulons de 3/8"
• Produit d’étanchéité pour tuyaux
• T uyau d’alimentation pour branchement au raccord NPT
de 1-1/4" d’arrivée d’eau de l’appareil
• Supports adéquats pour la tuyauterie d’alimentation
• Tuyau de vidange de 1-1/4" NPT pour la douche oculaire
• Un renvoi de 4" minimum pour la douche d’urgence
assurant une capacité de vidange de 30 gal/mn (115 l/mn)
• Quincaillerie pour l’installation de l’enseigne
Note : Les codes locaux peuvent exiger l’ installation d’une
soupape de prévention d’écoulement de retour pour réaliser
une installation appropriée. L’installateur est responsable de
la conformité aux codes locaux. La soupape doit être testée
une fois par an pour vérifier qu’elle fonctionne correctement.
Les soupapes de prévention d’écoulement de retour ne sont
pas fournies avec l’appareil et peuvent être fournies par
l’entrepreneur ou achetées auprès de Bradley Corporation.
Étape 1: Fixation de la bride au sol
1. Installez 3 ancrages (non fournis) pour vis de 3/8 "
dans le sol.
2. Vissez la bride dans les ancrages à l’aide des vis de
3/8
" (non fournies).
Étape 2 : Assemblage des composantes
1. Assemblez d’abord la douche d’urgence, puis la
douche oculaire (voir page 8).
• Appliquez de la pâte ou du ruban d’étanchéité
(non fourni) sur tous les filetages mâles.
• Utilisez des tampons autour des tuyaux pour ne
pas les endommager lors du serrage. Placez
le tampon sur le tuyau puis la clé par dessus.
Laissez le tampon en place, et tournez le tuyau
avec la clé.
• Amorcer le contre-écrou sur l’ extrémité filetée
de la tige de commande, amorcer la tige dans le
coupleur (voir la note sur l’ alignement) et serrer
le contre-écrou. Aligner la poignée triangulaire
à l’ extrémité de la tige de commande avec l’
extrémité du crochet (voir page 8).
• Le bord inférieur de la pomme de la douche
d’urgence doit se trouver à 7'-1
" (2160mm) du sol.
Étape 3 : Raccordement de l’alimentation en eau
IMPORTANT: Ne pas utiliser la douche
d’urgence Bradley pour supporter la
tuyauterie d’alimentation.
1. Raccordez l’alimentation en eau sur l’orifice
d’alimentation de 1-1/4
" NPT (tuyauterie non
fournie). Prévoyez des supports adéquats (non
fournis) pour la tuyauterie d’alimentation.
2. Raccordez le tuyau de vidange sur l’orifice de
vidange de 1-1/4
" NPT (tuyauterie non fournie).
3. Installer l’enseigne de sécurité au mur à l’aide de la
quincaillerie d’installation (fournie par l’installateur). Note : Toutes les dimensions supposent un engagement de
filetage standard. Les variations de fabrication prévoient
+/- 3,1 mm (1/8") par joint fileté. Pour trouver la tolérance
d’une dimension, ajouter le nombre de joints filetés entre
une dimension et le multiplier par 3,1 mm (1/8").
Vue supérieure de cuvette
31"
(787mm)
65-1/2"
(1664mm)
du sol
48"
(1219mm)
33-3/8"
(848mm)
27"
(686mm)
Bride Ø 9"
(229mm) avec
(3) trois trous de
Ø 3/8" (10mm)
sur un de Ø 8"
(203mm)
7'-1"
(2160mm)
du sol
18-3/4"
(476mm)
10-3/8"
(264mm)
5-1/2"
(140mm)
6"
(152mm)
Ø 10-3/4"
(273mm)
4-1/2"
(114mm)
Ø 3.1"
(78.7mm)
9"
(229mm)

8
S19-310BF Installation
9/11/08 Bradley Corporation • 215-619 Rev. H; ECN 08-512
Assembage des composantes
P.O.Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlichim Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne vapas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-052
10.2
4.23
4.1
4.3
4.4
4.5
4.6
4.7
4.8 4.9
4.10
4.11
4.12
2
3
4
5
6
7
8
9
10
11
12
13
1
4.261
2
16 17
15
18
19
10.3
10.21
10.4
10.5
10.1
4.22
4.24
4.25
4.25
4.26
4.27
4.28
4.21
4.21
14 14.1
Aligner
comme sur
l’ illustration
Utiliser
uniquement
du ruban de
téflon
Alimentation
1-1/4" NPT
Orifice de
vidange
1-1/4" NPT
NOTE: Les articles 10.1–10.5 sont préassemblés tel que 10.
Les articles 24.1–24.8 sont préassemblés tel que 24.
NOTE: Si le raccord en té (point nº 7) est utilisé comme orifice
d’admission, utiliser le bouchon (point nº 8) au point nº 2.
Alimentation
1-1/4" NPT
Contrôle
du débit,
ce bout
Utilisez l’attention en reliant les deux
articles 5, 3 et 4.1. La rotation des
articles serrés à la main et alors
la rotation d’encore tour de 1/8 est
suffisante.

9
Installation S19-310BF
Bradley Corporation • 215-619 Rev. H; ECN 08-512 9/11/08
Liste des piéces
1 131-059 1 Bride
2 169-727 2 Pipe Tee 1-1/4" NPT
3 113-1101 1 Tuyau 1-1/4" NPT x 19-3/4"
4 S90-373 1 Douche oculaire
4.1 124-028 1 Joint
4.2 S39-562 1 Tuyau d’alimentation
4.21 169-025 2 Coude 90° 1/2" NPT
4.22 111-084 1 Raccordement d’entrée du drain
4.23 113-1104 1 Tuyau 1-1/4" x 16-1/2"
4.24 169-1020 1 Jonction
4.25 113-006LQ 2 Tuyau 1-1/2" x 3-1/2"
4.26 S27-282 1 Robinet à tournant sphérique 1/2"
4.261 110-215 1 Écrou
4.27 269-1829 1 Tuyau 1/2" NPT x 13-1/4"
4.28 169-726 1 Union, 1/2" Femelle
4.3 187-053 1 Récepteur de la douche oculaire
4.4 173-009 1 Crépine
4.5 S21-073 1 Tuyau d’alimentation
4.6 113-1159 1 Entretoise
4.7 S05-100 1 Arcade de douche oculaire
4.8 107-371 2 Couvercles de gaine ancrés
4.9 269-651 1 Tige pivotante
4.10 124-055 2 Anneau Quadruple
4.11 139-087 1 Anneau de douchage
4.12 110-199 1 Écrou
5 113-006NE 1 Tuyau 1-1/4" NPT x 32-1/2"
6 113-006LW 1 Tuyau 1-1/4" NPT x 22-1/2"
7 169-722 1 Té de réduction
8 169-724 1 Bouchon 1-1/4" NPT
9 269-434 1 Tuyau 1" NPT x 17"
10 S30-059 1 Robinet de 1" à tournant sphérique
10.1 142-002DC 1 Rondelle de blocage
10.2 S27-278 1 Robinet à tournant sphérique 1"
10.21 110-214 1 Écrou (seulement)
10.3 140-720 1 Support d’arrêt
10.4 124-048 1 Rondelle
10.5 128-129 1 Manette
11 113-006LK 1 Tuyau de 1" NPT x 12"
12 169-723 1 Coude 90° 1" NPT
13 151-001 2 Crochet
14 S24-188 1 Tête de douche
14.1 S24-187 1 Contrôle du débit, 23 GPM
15 S90-365D 1 Tige 45"
16 128-135 1 Manette du robinet
17 142-002DA 1 Rondelle de blocage
18 114-052 1 Enseigne de sécurité
19 204-421 1 Étiquette d’urgence
20 269-915 1 Tampons anti-dérapants (non montré)
Piéce Réf Qté Description Piéce Réf Qté Description
Paquet S45-122 comprend les éléments 16, 17, 4.26, 4.261
Paquet S45-123 comprend les éléments 16, 17, 4.261
Paquet S45-1786 comprend les éléments 4.9, 4.10, 4.11, 4.12
Paquet S39-397 comprend les éléments 4.5, 4.6, 4.7, 4.8, 4.9, 4.10, 4.11, 4.12

10
S19-310BF Installation
9/11/08 Bradley Corporation • 215-619 Rev. H; ECN 08-512
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento
de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos
para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza,
no intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar
que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a
la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de
evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado . Se debe revisar este equipo anualmente para asegurarse de
que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.
com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en
nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309,MenomoneeFalls,WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operate valve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen,bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051

11
Installation S19-310BF
Bradley Corporation • 215-619 Rev. H; ECN 08-512 9/11/08
Vista superior desde el tazón de fuente
NOTA: Todas las dimensiones asumen el enganche de
rosca estándar. Las variaciones en la fabricación
permiten +/- 3,1 mm (1/8") por junta roscada. Para
encontrar la tolerancia de una dimensión, agregue
el número de juntas roscadas entre una dimensión
y multiplíquelo por 3,1 mm (1/8").
Instalación
Materiales necesarios:
• (3) anclas para el piso y pernos de 3/8"
• Sellador de tubería
• Tubería a la entrada de suministro de agua NPT de 1-1/4"
• Apoyos de tubería de suministro adecuados
• Tubería a la salida del desagüe NPT a 1-1/4" para el
mecanismo del lavado de los ojos en la unidad
• Desagüe mínimo de 4" para acomodar la descarga de 30
galones por minuto del desprendimiento de la ducha
• Tornillería para montar el aviso de seguridad
Nota: Los códigos locales pueden exigir la instalación de una válvula
de prevención de contraflujo para completar la instalación correcta.
La conformidad con los códigos locales es de responsabilidad del
instalador. La válvula se debe probar anualmente para verificar
que funcione de manera correcta. Las válvulas de prevención de
contraflujo no se incluyen con el accesorio y las puede proporcionar
el contratista o las puede comprar en Bradley Corporation.
Paso 1: Fijar la base al piso
1. Instalar en el piso tres an clas adecuadas
(suministradas por el instalador) para pernos de 3/8".
2. Empernar la base a las
an clas del piso usando
pernos de 3/8" (suministrados por el instalador).
Paso 2: Montar los componentes
1. Montar primero los componentes de la ducha de alto
flujo y luego montar los componentes del mecanismo
para el lavado de los ojos (página 12).
• Aplicar sellador de tubería (suministrada por el
instalador) a todas las juntas de tubería de rosca
macho.
• Usar una almohadilla de agarre alrededor de la
tubería al apretar para evitar estropearla. Colocar
la almohadilla de agarre en la tubería y entonces
poner la llave sobre la almohadilla . Con la
almohadilla de agarre colocada, girar la tubería con
una llave.
• Roscar la contratuerca al extremo roscado del
vástago de tiro y roscar el mismo al acoplamiento
(ver la nota sobre alineación). Apretar la
contratuerca. El extremo triangular del vástago de
tiro debe estar alineado con el extremo del gancho
(página 12).
• El borde inferior del cabezal rociador debe quedar
a 7'-1" (2160mm) del piso.
Paso 3: Conectar el suministro de agua
IMPORTANTE: No contar con la unidad combinada
Bradley para sostener la tubería de suministro.
1. Conectar la tubería de suministro de agua a la
entrada NPT de 1-1/4" (tubería suministrada por
el instalador). Proveer los soportes adecuados
(suministrados por el instalador) para la tubería de
suministro usando ganchos para tubería u otros
medios.
2. Conectar la tubería de desagüe a la salida de
desagüe NPT de 1-1/4" (tubería suministrada por el
instalador).
3. Fije el aviso de seguridad a la pared, usando
tornillería adecuada (proporcionada por el instalador).
31"
(787mm)
65-1/2"
(1664mm)
al piso
48"
(1219mm)
33-3/8"
(848mm)
27"
(686mm)
Brida de Ø 9"
(229mm) con (3)
orificios de Ø 3/8"
(10mm) en un
circulo de perno
de Ø 8" (203mm)
7'-1"
(2160mm)
al piso
18-3/4"
(476mm)
10-3/8"
(264mm)
5-1/2"
(140mm)
6"
(152mm)
Ø 10-3/4"
(273mm)
4-1/2"
(114mm)
Ø 3.1"
(78.7mm)
9"
(229mm)

12
S19-310BF Installation
9/11/08 Bradley Corporation • 215-619 Rev. H; ECN 08-512
Armado de los componentes
P.O.Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlichim Testbetrieb prüfen, bestätigt
durch Unterschrift.Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne vapas fait
un rapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-052
10.2
4.23
4.1
4.3
4.4
4.5
4.6
4.7
4.8 4.9
4.10
4.11
4.12
2
3
4
5
6
7
8
9
10
11
12
13
1
4.261
2
16 17
15
18
19
10.3
10.21
10.4
10.5
10.1
4.22
4.24
4.25
4.25
4.26
4.27
4.28
4.21
4.21
14 14.1
Alinear
según la
ilustración.
Emplee la precaución al
conectar los dos artículos 5, 3
y 4.1. Dar vuelta a los artículos
apretados a mano y después
dar vuelta a otra vuelta de 1/8
es suficientes.
Usar cinta
de teflon
solamente
Nota: Si el acoplamiento en T se usa como
entrada, utilizar el tapón artículo Nº 2.
NOTA: Los artículos del 10.1 al 10.5 vienen previamente montados como Artículo 10.
Los artículos del 24.1 al 24.8 vienen previamente montados como Artículo 24.
Entrada de
suministro
1-1/4" NPT
Salida de
drenado
1-1/4" NPT
Control del
flujo en este
extremo
Entrada de
suministro
1-1/4" NPT

13
Installation S19-310BF
Bradley Corporation • 215-619 Rev. H; ECN 08-512 9/11/08
Lista de piezas
1 131-059 1 Base
2 169-727 2 Tubo en T 1-1/4" NPT
3 113-1101 1 Tubo NPT 1-1/4" x 19-3/4"
4 S90-373 1 Conjunto para el lavado de los ojos
4.1 124-028 1 Empaquetadura del sello central
4.2 S39-562 1 Conjunto de la tubo
4.21 169-025 2 Codo de 1/2" de 90° NPT
4.22 111-084 1 Conexión de la entrada del desagüe
4.23 113-1104 1 Tubo 1-1/4" x 16-1/2"
4.24 169-1020 1 Ensambladura del tubo
4.25 113-006LQ 2 Tubo 1-1/2" x 3-1/2"
4.26 S27-282 1 Válvula de flotador de 1/2" con tuerca
4.261 110-215 1 Tuerca (solamente)
4.27 269-1829 1 Tubo 1/2" NPT x 13-1/4"
4.28 169-726 1 Unión hembra de 1/2"
4.3 187-053 1 Recipiente para el lavado de los ojos
4.4 173-009 1 Coladera del contenedor
4.5 S21-073 1 Conjunto de la tubería del suministro
4.6 113-1159 1 Espaciador
4.7 S05-100 1 Grillete del mecanismo ligaduras
4.8 107-371 2 Cubiertas contra el polvo con
4.9 269-651 1 Vástago oscilatorio
4.10 124-055 2 Anilla cuádruple
4.11 139-087 1 Conj. de la anilla rociadora
4.12 110-199 1 Tuerca de capuchón
5 113-006NE 1 Tubo 1-1/4" NPT x 32-1/2"
6 113-006LW 1 Tubo 1-1/4" NPT x 22-1/2"
7 169-722 1 Tubo de reducción
8 169-724 1 Tapón 1-1/4" NPT
9 269-434 1 Tubo NPT 1" x 17"
10 S30-059 1 Válvula de flotador NPT de 1"
10.1 142-002DC 1 Rondanas de seguridad
10.2 S27-278 1 Válvula de flotador de 1" con tuerca
10.21 110-214 1 Tuerca (solamente)
10.3 140-720 1 Soporte de retención
10.4 124-048 1 Rondana
10.5 128-129 1 Manija
11 113-006LK 1 Tubo NPT 1" x 12"
12 169-723 1 Codo de 1" NPT de 90°
13 151-001 2 Gancho
14 S24-188 1 Conjunto de cabezal rociador
14.1 S24-187 1 Control del flujo, 23 GPM
15 S90-365D 1 Varilla de tiro 45"
16 128-135 1 Manilla
17 142-002DA 1 Rondana de seguridad
18 114-052 1 Letrero de seguridad
19 204-421 1 Etiqueta de emergencia
20 269-915 1 Taco de sujeción (no se muestra)
Art. Pieza N° Cant Descripción Art. Pieza N° Cant Descripción
Paquete S45-122 incluye art. 16, 17, 4.26, 4.261
Paquete S45-123 incluye art. 16, 17, 4.261
Paquete S45-1786 incluye art. 4.9, 4.10, 4.11, 4.12
Paquete S39-397 incluye art. 4.5, 4.6, 4.7, 4.8, 4.9, 4.10, 4.11, 4.12
