Brother m-PRINT MW-120 User manual

MW-120
Mobile Printer
Quick Guide
Guide de référence rapide
Installationsanleitung
Guida rapida
Guía rápida
Snelstartgids
●Before using this printer, be sure to read this User’s Guide.
●Lisez sans faute ce Guide de référence rapide avant d'utiliser cette
imprimante.
●
Vor der Inbetriebnahme des Druckers die Bedienungsanleitung gründlich lesen.
●
Prima di usare questa stampante, assicurarsi di leggere questa Guida rapida.
●
Antes de utiliza esta impresora, asegúrese de haber leído esta Guía rápida.
●Lees deze "Snel aan de gang" gids voordat u de printer gebruikt.

MW-120 Quick Guide (English)
1-1
Declaration of Conformity
We BROTHER INDUSTRIES, LTD.
15-1, Naesiro-cho, Mizuho-ku,
Nagoya 467-8561, Japan
declare that the MPrint MW-120 conforms with the following
normative documents:
EMC: EN 55022:1998 Class B
EN 55024:1998
EN 61000-3-2:1995
EN 61000-3-3:1995
and follows the provisions of the Electromagnetic Compatibility
Directive 89/336/EEC (as amended by 91/263/EEC and 92/31/
EEC). The AC adapter also conforms with EN 60950 and follows
the provisions of the Low Voltage Directive 73/23/EEC.
Issued by: BROTHER INDUSTRIES, LTD.
P & H company
Development DIV.
English

MW-120 Quick Guide (English)
1-2
New features of the MPrint MW-120
The MPrint MW-120 is ideal for printing from your own
customized software. In addition to the standard features
found on the MPrint range, the MW-120 has the additional
three features:
■Character (font/text) generation is built into the MW-
120 hardware. No complicated bitmap image data
needs to be rendered.
■Brother’s own printer commands, based upon the
Epson ESC/P emulation are included. Simply send the
required escape sequences to change font size, font
style, print position etc.
■In addition to the IrDA and USB interfaces found on
some of the other printers in the MPrint range, the
MW-120 has an RS-232C Serial interface to provide
the widest compatibility of connections.
Please note:
The style of serial connector used is of a
special type. Brother can provide a
special cable to convert this connector to
a standard D-sub, 9 pin serial connector.
Brother can also provide developer information, ESC/P
command reference and further technical information.
Please speak with your local Brother office for more
information - details of which can be found at
http://www.brother.com.

MW-120 Quick Guide (English)

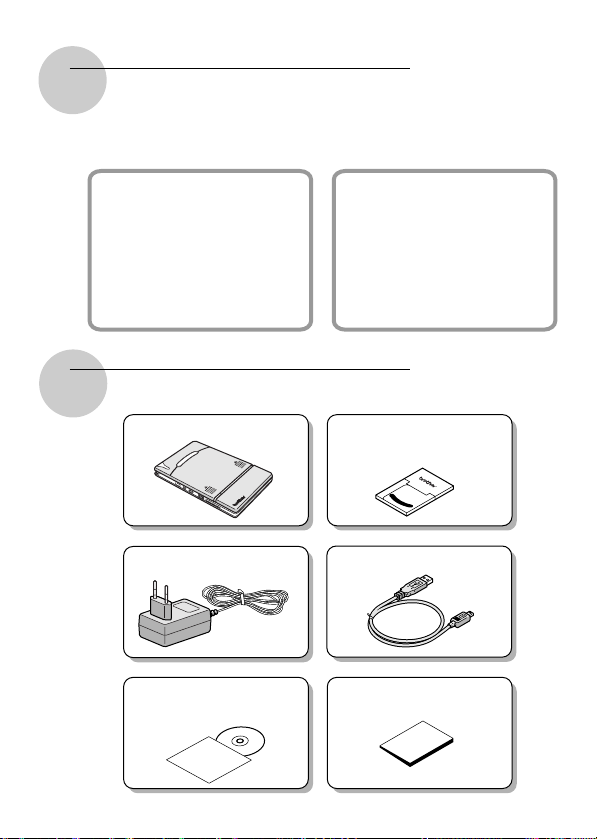

Manual structure
Enclosed accessories
A User’s Guide and a Software Guide are provided on
the CD-ROM included with this printer.
User’s Guide
The User’s Guide provides
precautions for using this
printer, details on the printer’s
setup.
Software Guide
The Software Guide describes
the procedures for installing and
uninstalling the software onto a
computer running Windows®or
onto a Pocket PC and their
printing procedures.
MW-120 mobile printer Paper cassette
filled with C-11 thermal paper
(50 sheets).
Charger (AC adapter)
CD-ROM
(contains the software, the
User’s Guide and the Software Guide)
Quick Guide (This guide)
USB cable
1-3

MW-120 Quick Guide (English)

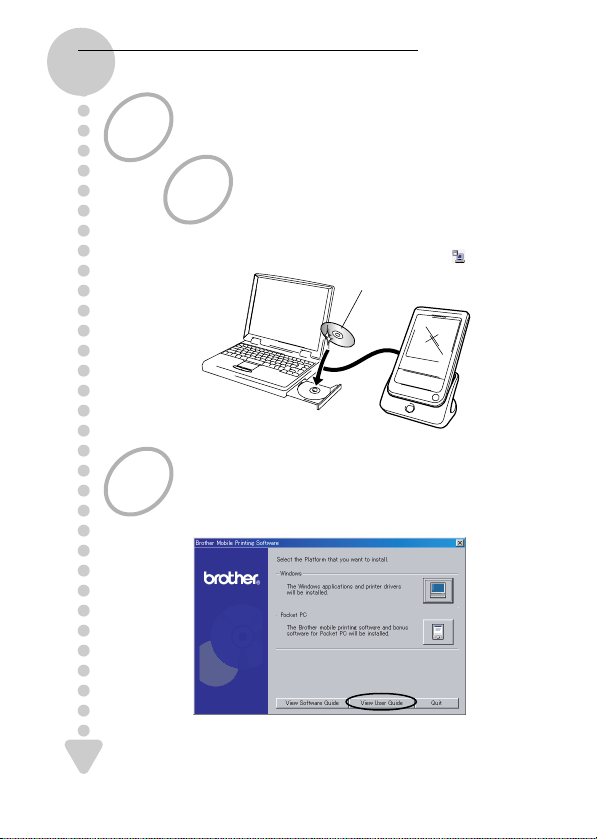

Printer operation
Read the Quick Guide and check that all accessories
are enclosed.
Insert the enclosed CD-ROM into the CD-ROM
drive of the computer running Windows
®
.
1
2
1-4
Continued on the following page
Prepare the printer.
Refer to the User’s Guide. (The User’s Guide can be viewed
by clicking the View User Guide button in the first dialog box
that appears when the installer is started up to install the
software.)
3
The installer automatically starts up and the Brother
Mobile Printing Software dialog box appears.
If the installer does not automatically start up, double-click
“My Computer”, and then double-click .
Note:Read the User’s Guide before operating the printer.
It is recommended you save the User's Guide onto your PC for
future reference.
Enclosed CD-ROM
Computer running
Windows
®
Pocket PC

MW-120 Quick Guide (English)

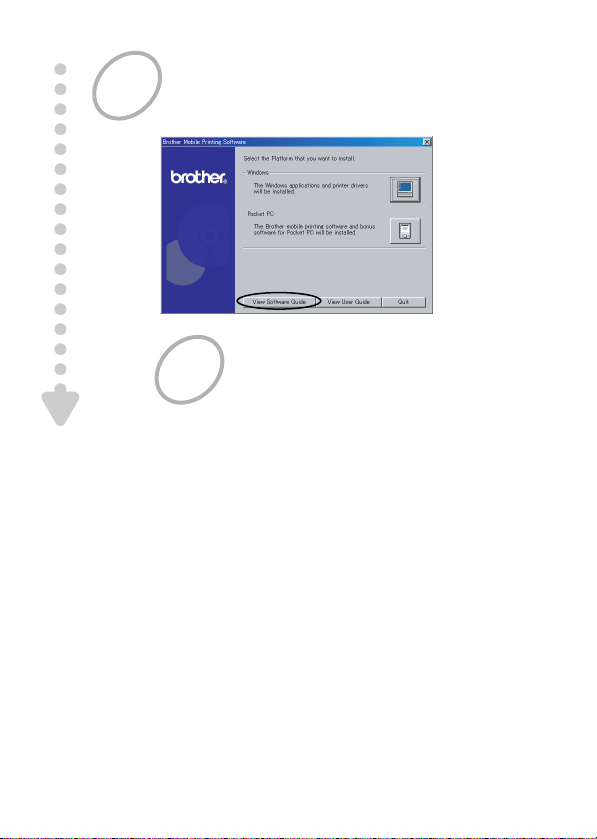

Install the software according to the
instructions that appear.
To view the Software Guide, click the View Software Guide button.
Print!!
Refer to the Software Guide.
4
5
Note: Adobe Acrobat Reader is needed in order to view the
User’s Guide and the Software Guide.
1-5

MW-120 Quick Guide (English)
1-6
Printer specifications
Product specifications
MW-120 Accessories
Stock No. Description
C-11 A7 Thermal paper (105 mm ✕74 mm)
C-21 A7 Label (105 mm ✕74 mm)
C-41 A7 Cut label sheet (4/sheet) (26.25 mm ✕74 mm)
C-42 A7 Cut label sheet (2/sheet) (52.5 mm ✕74 mm)
Count: 50 sheets/cassette (thermal paper)
30 sheets/cassette (all others)
Indicators Status indicator light (green/red)
Charging indicator light (orange)
Printing
Method Direct thermal printing with a line thermal
print head
Resolution 300 dpi ✕300 dpi
Print speed 15 seconds/sheet
(standard text on thermal paper with 7 % cov-
erage at an ambient temperature of 25 °C)
Paper supply
method Brother paper cassette, automatic paper
feed mechanism
Paper Brother A7 cut paper (74 mm ✕105 mm)
Power supply Compact switching AC adapter for charging,
lithium ion battery (built in) 7.4 V
Interface Serial interface (RS-232C)
Complies with USB Ver. 1.1 and an infrared
port compliant with lrDA 1.2
Dimensions 100 mm (W) ✕160 mm (D) ✕17.5 mm (H)
Weight 300 g (including the built-in lithium ion bat-
tery and a paper cassette containing 50
sheets of plain thermal paper)
Approximately 100 pages can be printed
continuously if the battery is fully charged
(standard text on thermal paper with 7 %
coverage at an ambient temperature of 25 °C)
No. of
pages that
can be
printed

MW-120 Quick Guide (french)
2-1
Déclaration de conformité
Nous BROTHER INDUSTRIES, LTD.
15-1, Naesiro-cho, Mizuho-ku,
Nagoya 467-8561, Japon
déclarons que MPrint MW-140BT est conforme aux documents
normatifs suivants :
EMC: EN 55022:1998 Classe B
EN 55024:1998
EN 61000-3-2:1995
EN 61000-3-3:1995
et respecte les dispositions de la directive relative àla
compatibilitéélectromagnétique 89/336/CEE (telle qu’amendée
par 91/263/CEE et 92/31/CEE). L’adaptateur c.a. est également
conforme àla norme EN 60950 et respecte les dispositions de
la directive relative au matériel électrique destinéàêtre employé
dans certaines limites de tension 73/23/CEE.
Délivrépar : BROTHER INDUSTRIES, LTD.
P & H company
Development DIV.
Français

MW-120 Quick Guide (french)
2-2
Nouvelles fonctions de la MPrint MW-120
La MPrint MW-120 est idéale pour l’impression depuis
votre propre logiciel personnalisé. Outre les fonctions
standard que l’on trouve sur toute la gamme MPrint, la
MW-120 possède trois fonctions supplémentaires :
■ La génération de caractères (police/texte) est incorporée
dans la machine MPrint. Il n’est pas nécessaire de traiter
des données d’image bitmap compliquées.
■Les propres commandes d’imprimante de Brother,
basées sur l’émulation Epson, sont incluses. Il suffit
d’envoyer les séquences d’échappement nécessaires
pour modifier la taille de la police, le style de la police,
la position d’impression, etc.
■
Outre les interfaces IrDA et USB que l’on trouve sur
certaines autres imprimantes de la gamme MPrint, la MW-
120 possède une interface série RS-232C qui autorise la
plus vaste compatibilitéde connexions possible.
Veuillez noter : Le connecteur série utiliséest d’un
style spécial. Brother propose un
câble spécial pour convertir ce
connecteur en connecteur série D-
sub à9 broches standard.
Brother propose également des renseignements sur le
développeur, des références sur la commande ESC/P et
des informations techniques supplémentaires. Pour tout
complément d’informations, veuillez consulter un
représentant Brother, dont vous trouverez la liste au site
http://www.brother.com.

MW-120 Quick Guide (french)
Organisation du manuel
Accessoires inclus
Le Manuel de l’utilisateur et le Manuel relatif aux logiciels
se trouvent sur le CD-ROM fourni avec cette imprimante.
Manuel de líutilisateur
Le Manuel de l’utilisateur
présente les précautions
d’utilisation de cette imprimante.
Manuel relatif aux logiciels
Le Manuel relatif aux logiciels décrit les
procédures d’installation et de
désinstallation du logiciel sur un
ordinateur fonctionnant sous Windows
®
ou sur un ordinateur de poche, ainsi
que leurs procédures d’impression.
Imprimante portable
MW-120
Cassette de papier
contenant du papier thermique
C-11 (50 feuilles).
Chargeur (adaptateur c.a.)
CD-ROM
(Contient le logiciel, le Manuel de
l’utilisateur et le Manuel relatif aux logiciels.)
Guide de référence rapide
(Ce manuel)
Câble USB
2-3

MW-120 Quick Guide (french)
Utilisation de l’imprimante
Lisez le Guide de référence rapide et vérifiez
que tous les accessoires sont inclus.
Insérez le CD-ROM fourni dans le
lecteur de CD-ROM du PC Windows
®
.
1
2
Suite page suivante
Préparez l’imprimante.
Voyez le Manuel de l’utilisateur. (Pour afficher le Manuel de
l’utilisateur, cliquez sur le bouton qui indique le guide matériel
dans la première boîte de dialogue qui apparaît quand le
programme d’installation démarre pour installer le logiciel.)
3
Le programme d’installation démarre automatiquement,
et la boîte de dialogue Brother Mobile Printing Software apparaît.
Si le programme d’installation ne se lance pas automatiquement,
double-cliquez sur “Poste de travail”, puis sur .
Remarque : Lisez le Manuel de l'utilisateur avant d'utiliser l'imprimante.
Nous vous conseillons de conserver les données du
manuel dans votre PC pour pouvoir le consulter.
CD-ROM fourni
Ordinateur tournant
sous Windows
®
Ordinateur de poche
2-4

MW-120 Quick Guide (french)
Installez le logiciel en suivant les instructions
qui apparaissent.
Pour afficher le Manuel relatif aux logiciels, cliquez sur le
bouton qui indique le guide logiciel.
Impression!!
Reportez-vous au Manuel relatif aux logiciels.
4
5
Remarque : Vous aurez besoin d'Adobe Acrobat Reader pour pouvoir
afficher le Manuel de l’utilisateur et le Manuel relatif aux logiciels.
2-5

MW-120 Quick Guide (french)
Spécifications de l’imprimante
Témoins Témoin d’état (vert/rouge)
Témoin de chargement (orange)
Impression
Méthode Impression thermique directe avec une tête
d'impression thermique linéaire
Résolution 300 ppp ✕300 ppp
Vitesse
d'impression
15 secondes/feuille
(texte standard sur papier thermique avec une couverture
de 7 % àune température ambiante de 25 ˚C)
Nombre de
pages qui
peuvent être
imprimées
Il est possible d’imprimer une centaine de pages àla suite
si la batterie est complètement chargée.
(texte standard sur papier thermique avec une
couverture de 7 % àune température ambiante de 25 °C)
Méthode d'alimentation
en papier
Cassette de papier Brother, mécanisme
d’entraînement automatique du papier
Papier Papier coupéA7 Brother (74 mm ✕105 mm)
Alimentation
électrique
Adaptateur c.a. compact pour le chargement de la
batterie ion-lithium (intégrée) (7,4 V)
Interface Interface série (RS-232C)
Conforme àla version 1.1 USB et un port infrarouge
conforme àIrDA 1.2
Dimensions 100 mm (L) ✕ 160 mm (sans compter la projection) (D) ✕ 17,5 mm (H)
Poids
300 g (avec la batterie et une cassette contenant
50 feuilles de papier thermique standard)
Spécifications du produit
Accessoires MW-120
N°de stock. Description
C-11 Papier thermique A7 (105 mm ✕74 mm)
C-21 Etiquette A7 (105 mm ✕74 mm)
C-41 Feuillets d’étiquettes découpées A7 (4/page)
(26,25 mm ✕74 mm)
C-42 Feuillets d’étiquettes découpées A7 (2/page)
(52,5 mm ✕74 mm)
Comptage : 50 pages/cassette (papier thermique)
30 pages/cassette (tous les autres)
2-6

MW-120 Quick Guide (German)
3-1
Bescheinigung des Herstellers/Importeurs
Wir BROTHER INDUSTRIES, LTD.
15-1, Naesiro-cho, Mizuho-ku,
Nagoya 467-8561, Japan
bestätigen, dass der Mobile Printer MW-120 mit den folgen-
den Standards übereinstimmt:
EMC: EN 55022:1998 Klasse B
EN 55024:1998
EN 61000-3-2:1995
EN 61000-3-3:1995
und mit den Richtlinien ECD 89/336/EEC (gemäß der Änderung
91/263/EEC und 92/31/EEC) übereinstimmt. Der mitgelieferte
Netzadapter stimmt mit den Bestimmungen EN 60950 überein
und entspricht den Schwachstrom-Richtlinien LVD 73/23/EEC.
Herausgegeben von: BROTHER INDUSTRIES, LTD.
P & H company
Development DIV.
Deutsch

MW-120 Quick Guide (German)
3-2
Neue Funktionen von MPrint MW-120
MPrint MW-120 eignet sich hervorragend zum Drucken
aus verschiedenen Anwendungen. Zusätzlich zu den
Standardfunktionen der MPrint-Serie bietet der MW-120
die folgenden Vorteile:
■Der Drucker enthält einen internen Schriftfont.
Für erfahrene Anwender und Programmierer
■Der Drucker kann über spezielle Brother Drucker-
befehle (basierend auf der Epson ESC/P-Emulation)
angesteuert werden. Senden Sie einfach die entspre-
chenden ESC-Sequenzen zum Drucker, um Schriftart,
Schriftstil, Druckposition usw. zu ändern.
■Zusätzlich zur IrDA- und USB-Schnittstelle, die auch
bei anderen Druckern der MPrint-Serie zur Verfügung
steht, ist der MW-120 mit einer seriellen RS-232C-
Schnittstelle ausgestattet, um bestmögliche
Anschlusskompatibilität zu bieten.
Hinweis: Der MW-120 ist mit einer speziellen
seriellen Anschlussbuchse ausgestattet
.
Als Sonderzubehör ist ein Datenkabel
erhältlich, mit dem der serielle Anschluss in
einen 9-poligen seriellen Standard-
Anschluss (D-sub) konvertiert werden
kann.
Entwicklerinformationen, wie verwendbare ESC/P-
Befehle, oder weitere technische Informationen erhalten
Sie bei Brother. Besuchen Sie auch die Brother Website
http://www.brother.de.

MW-120 Quick Guide (German)
Dokumentationen
Lieferumfang
Auf der mitgelieferten CD-ROM befinden sich ein
Benutzer- und ein Softwarehandbuch für diesen Drucker.
Benutzerhandbuch
In diesem Handbuch finden Sie
Sicherheitshinweise, eine allge-
meine Beschreibung und
wichtige Informationen zur
Bedienung des Gerätes
.
Softwarehandbuch
Im Softwarehandbuch ist die
Installation und Deinstallation der
Software auf einem Windows
®
-
Computer und Pocket PC sowie
die Verwendung der Druck-
funktionen beschrieben.
MW-120 Mobile Printer Papierkassette
mit Thermopapier
(C-11, 50 Blatt).
Netzadapter (Ladegerät)
CD-ROM
(enthält Software, das Benutzerhand-
buch und das Softwarehandbuch)
Installationsanleitung
(diese Anleitung)
USB-Datenkabel
3-3

MW-120 Quick Guide (German)

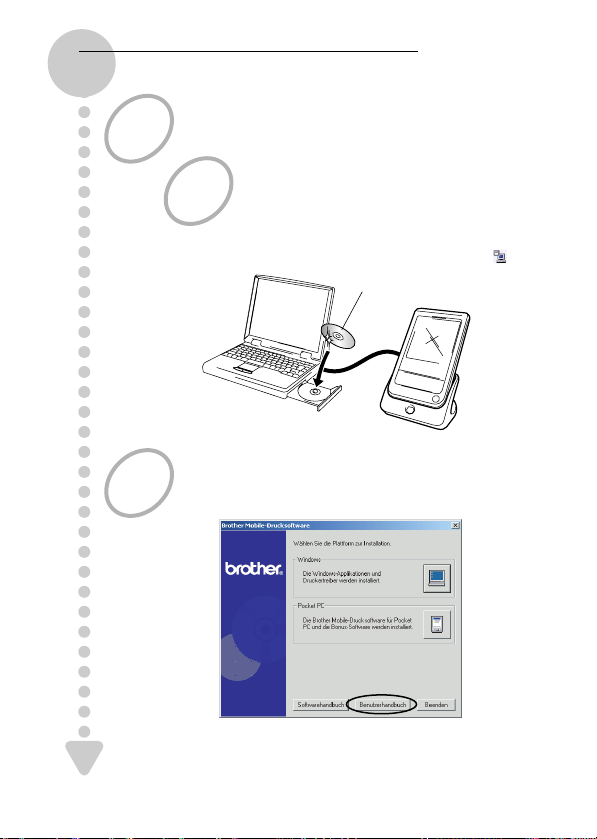

Drucker verwenden
Lesen Sie diese Installationsanleitung und prüfen
Sie, ob alle Teile geliefert wurden.
Legen Sie die CD-ROM in das Laufwerk Ihres
Windows
®
-Computers.
1
2
3-4
Fortsetzung auf der nächsten Seite
Bereiten Sie den Drucker vor.
Lesen Sie das Benutzerhandbuch. (Klicken Sie dazu auf
die Schaltfläche Benutzerhandbuch im Hauptbildschirm
des Installationsprogramms.)
3
Das Installationsprogramm startet automatisch und das
Dialogfeld "Brother Mobile-Drucksoftware" erscheint.
Wenn das Programm nicht automatisch startet, doppel-
klicken Sie auf den Arbeitsplatz und dann auf .
Hinweis: Lesen Sie das Benutzerhandbuch vor Verwendung des
Druckers. Wir empfehlen, es zum späteren Nachschlagen
auf dem PC zu speichern.
Mitgelieferte CD-ROM
Windows®-Computer
Pocket PC

MW-120 Quick Guide (German)

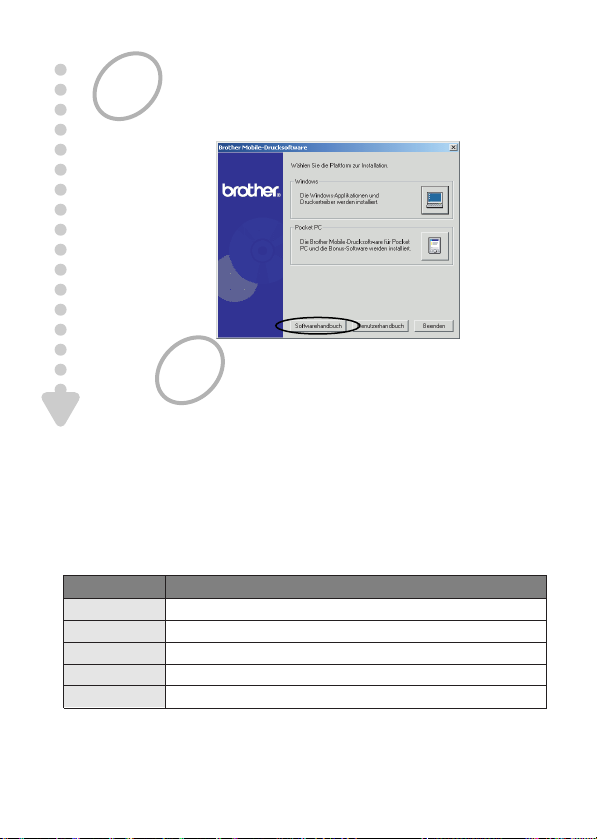

Installieren Sie die Software entsprechend
den Anweisungen auf dem Bildschirm.
Zum Ansehen des Softwarehandbuches klicken Sie auf die
Schaltfläche Softwarehandbuch.
Sie können nun drucken.
Lesen Sie dazu auch das Softwarehandbuch.
4
5
Hinweis: Zum Lesen des Benutzer- und des Softwarehandbuches wird
Adobe Acrobat Reader benötigt.
3-5
MW-120 Zubehör
Artikel-Nr. Beschreibung
C-11 Thermopapier A7 (74 mm x 105 mm)
C-21 Selbstklebendes Etikett A7 (74 mm x 105 mm)
C-41 4 selbstklebende Etiketten (26,25 x 74 mm) pro A7-Bogen
C-42 2 selbstklebende Etiketten (52,5 x 74 mm) pro A7-Bogen
Blatt pro Kassette: 50 Blatt/Kassette (Thermopapier)
30 Blatt/Kassette (alle anderen Papiertypen)
C-51 Durchschlagpapier* A7 (74 mm x 105 mm)
*SDK-Software notwendig, welche unter
http://www.brother.com kostenlos erhältlich ist.

MW-120 Quick Guide (German)
3-6
Drucker
Technische Daten
Anzeigen Statusanzeige (grün/rot)
Akkuanzeige (orange)
Drucken
Druck-
methode Thermosensitiver Zeilendrucker
Auflösung 300 dpi ✕300 dpi
Druck-
geschwindig-
keit
15 Sekunden/Blatt (Standardtext auf Ther-
mopapier bei 7 % Deckung und einer Umge-
bungstemperatur von 25 ˚C)
Seitenanzahl
mit vollem
Akku
Papierzufuhr Brother Papierkassette, automatische
Papierzufuhr
Papiertyp Brother A7-Einzelblätter (74 mm ✕105 mm)
Stromversorgung Integrierter Lithium-Ionen-Akku (7,4 V),
kompakter Netzadapter zum Aufladen
Schnittstellen USB-Schnittstelle (Ver. 1.1-kompatibel) und
Infrarot-Schnittstelle (IrDA 1.2 -kompatibel)
Serielle Schnittstelle (mit optionalem Kabel)
Abmessungen 100 mm (B) ✕17,5 mm (H) ✕160 mm (T)
Gewicht 300 g (mit integriertem Lithium-Ionen-Akku
und Papierkassette mit 50 Blatt normalem
Thermopapier)
Mindestens 100 Seiten können kontinuierlich mit
einer vollen Akkuladung gedruckt werden
(Standardtext auf Brother Standard-Thermopapier
(A7) bei 7 % Deckung und einer Umgebungs-
temperatur von 25 ˚C).

MW-120 Quick Guide (italian)
4-1
Dichiarazione di conformità
La sottoscritta BROTHER INDUSTRIES, LTD.
15-1, Naesiro-cho, Mizuho-ku,
Nagoya 467-8561, Giappone
dichiara che la MPrint MW-140BT èconforme ai seguenti
documenti normativi:
EMC: EN 55022:1998 Classe B
EN 55024:1998
EN 61000-3-2:1995
EN 61000-3-3:1995
e che rispetta le norme della Direttiva sulla Compatibilità
Elettromagnetica 89/336/EEC (e le successive modifiche ed
integrazioni in 91/263/EEC e 92/31/EEC). L'adattatore CA è
conforme agli standard EN 60950 e rispetta le norme della
Direttiva sulla Bassa Tensione 73/23/EEC.
Pubblicato da: BROTHER INDUSTRIES, LTD.
Azienda P & H
Divisione Sviluppo.
Italiano
