BH 3-30 BOX
Rotaryhammer
Art. 9090145

2
Danish / Dansk (oversat fra original brugsvejledning) 5
German / Deutsch (übersetzt von den Originalanweisungen) 11
English (original instructions) 18
Spanish / Español (traducido de las instrucciones originales)) 24
French / Français (traduction de la notice d’instructions originale)) 31
Italian / Italiano (tradotto dalle istruzioni originali) 38
Dutch / Nederlands (vertaald vanuit de originele instructies) 45
Norwegian / Norsk (oversatt fra de originale instruksjonene) 52
Portuguese, Português (traduzido das instruções originais) 58
Finnish / Suomi (käännetty alkuperäisestä käyttöohjeesta) 65
Swedish / Svenska (översatt från de ursprungliga instruktionerna) 71
Turkish / Türkçe (orijinal talimatlardan çevrilmiştir) 77
Greek / Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 83
Polish / Polski (Tłumaczenie instrukcji oryginalnej) 91
Czech / Česky (Přeloženo zoriginálního návodu kobsluze) 98
Slovak / Slovensky (Preložené zpôvodného návodu na obsluhu) 105
Hungarian / Magyar (Fordítás az angol eredetiből) 112
Romanian / Română (Traducere după instrucţiunile originale) 119
Croatian / Hrvatski (Prevedeno sizvornih uputa) 126
Latvian / Latviešu (Tulkojums no rokasgrāmatas oriģinālvalodas) 132
Lithuanian / Lietuviškai (Originalios instrukcijos vertimas) 139
Copyright BTI

3

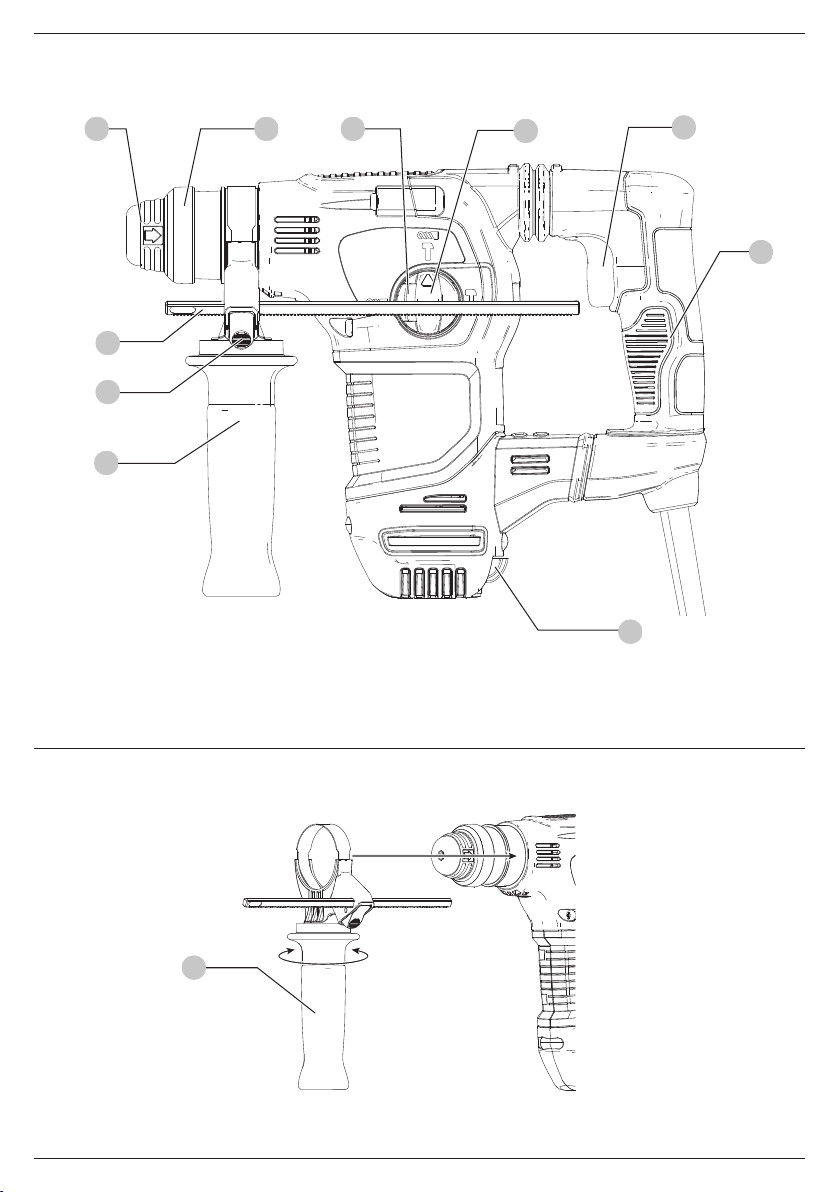

Fig. A
Fig. B
1
3
4
5
6
7 8
9
10
5
2

4

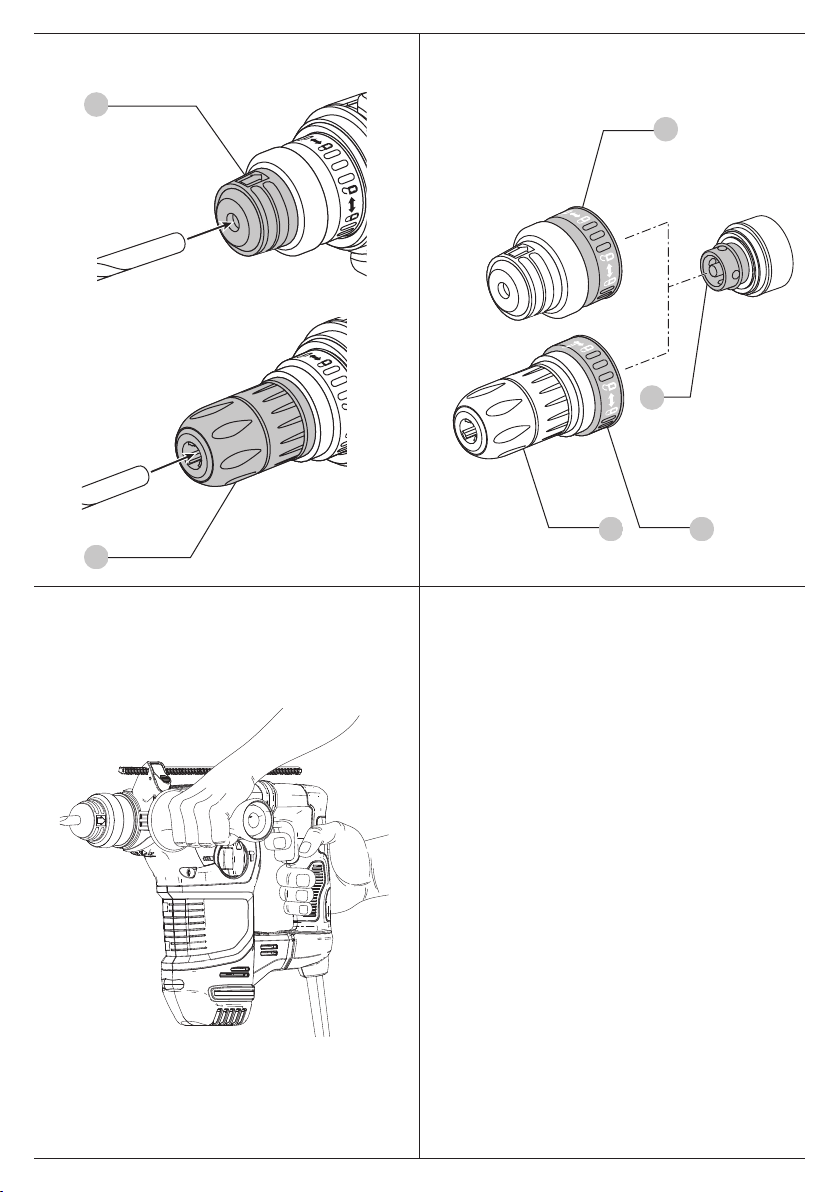

Fig. E
Fig. C Fig. D
8
12
8
1112
13

DANSK
5
Et estimat af eksponeringsniveauet for vibration bør
også tage højde for de gange, værktøjet slukkes, eller
når det kører men ikke bruges til at arbejde. Det kan
mindske eksponeringsniveauet over den samlede
arbejdsperiodemarkant.
Identificér yderligere sikkerhedsforanstaltninger for at
beskytte operatøren mod vibrationens effekter, som f.eks.:
vedligehold værktøjet og tilbehøret, hold hænderne varme,
organisation afarbejdsmønstre.
EF-Konformitetserklæring
Maskindirektiv
Svær roterende borehammer
BH 3-30 BOX
BTI erklærer, at produkterne beskrevet under Tekniske data er
udformet i overensstemmelse med:
2006/42/EF, EN60745-1:2009+A11:2010, EN60745-2-6:2010.
Disse produkter overholder også direktivet 2014/30/EU og
2011/65/EU. Kontakt BTI på følgende adresse for yderligere
oplysninger eller se bagsiden afmanualen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og
udsteder denne erklæring på vegne afBTI.
Andreas Krebs ppa. Martin Mayer-Hagelstein
Managing Director Director Marketing & E-Commerce
BTI Befestigungstechnik GmbH & Co.KG
Salzstraße 51
74653 Ingelfingen
01.04.2018
ADVARSEL: Læs instruktionsvejledningen for at reducere
risikoen forpersonskader.
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver sikkerhedsniveauet for
hvert enkelt signalord. Læs vejledningen og vær opmærksom på
dissesymboler.
FARE: Angiver en umiddelbart farlig situation, der
medmindre den undgås, vil resultere i død eller
alvorligpersonskade.
ADVARSEL: Angiver en potentielt farlig situation, der
medmindre den undgås, kunne resultere i død eller
alvorligpersonskade.
FORSIGTIG: Angiver en potentielt farlig situation, der
medmindre den undgås, kan resultere i mindre eller
moderatpersonskade.
Tillykke!
Du har valgt et BTI-værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør BTI én af de mest pålidelige
partnere for professionelle brugere afelværktøj.
Tekniske Data
BH 3-30 BOX
Spænding VAC 230
Type 1
Tomgangshastighed min-1 0-1150
Slag uden belastning i minuttet spm 0-5200
Effektindgang W 950
Enkelt slagsenergi (EPTA 05/2009) J 3,5
Maksimal borekapacitet i stål/træ/beton mm 13/30/30
Optimal boreafstand i beton mm 12-28
Værktøjsholder SDS-Plus
Kravediameter mm 54
Vægt kg 3,7
Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN60745-2-6:
LPA (emissions lydtryksniveau) dB(A) 93
LWA (lydtryksniveau) dB(A) 104
K (usikkerhed for det angivne lydniveau) dB(A) 3
Boring i beton
Vibrationsemissionsværdi a
h,HD
= m/s² 6,9
Usikkerhed K = m/s² 1,5
Mejsling
Vibrationsemissionsværdi a
h,Cheq
m/s² 7,8
Usikkerhed K = m/s² 1,5
Boring i metal
Vibrationsemissionsværdi a
h,D
= m/s² ≤ 2,5
Usikkerhed K = m/s² 1,5
Skruning uden slag
Vibrationsemissionsværdi a
h
= m/s² ≤ 2,5
Usikkerhed K = m/s² 1,5
Vibrationsemissionsniveauet, der er angivet i dette
vejledningsark, er målt i overensstemmelse med en
standardiseret test, der er angivet i EN60745 og kan anvendes til
at sammenligne et værktøj med et andet. Det kan anvendes til
en foreløbigeksponeringsvurdering.
ADVARSEL: Det angivne vibrationsemissionsniveau
repræsenterer værktøjets hovedanvendelsesområder. Hvis
værktøjet anvendes til andre formål, med andet tilbehør
eller vedligeholdes dårligt, kan vibrationsemissionen
imidlertid variere. Det kan forøge eksponeringsniveauet
over den samlede arbejdsperiodemarkant.
SVÆR ROTERENDE BOREHAMMER
BH 330 BOX

6
DANSK
BEMÆRK: Angiver en handling, der ikke er forbundet
med personskade, men som kan resultere
iproduktskade.
Angiver risiko for elektriskstød.
Angiverbrandfare.
Generelle sikkerhedsadvarsler
for elværktøjer
ADVARSEL: Læs alle sikkerhedsadvarsler,
instruktioner, illustrationer og specifikationer, der
følger med dette elværktøj. Manglende overholdelse af
alle nedenstående instruktioner kan medføre elektrisk stød,
brand og/eller alvorligpersonskade.
GEM ALLE ADVARSLER OG
INSTRUKTIONER TIL SENERE BRUG
Termen “elværktøj” i advarslerne refererer til dit elektroniske
(ledning) eller batteribetjente (trådløse)elværktøj.
1) Sikkerhed i Arbejdsområdet
a) Sørg for, at arbejdsområdet er rent og godt oplyst.
Rodede eller mørke områder giver anledning tilulykker.
b) Undlad at benytte elektrisk værktøj i en
eksplosionsfarlig atmosfære, som f.eks. ved
tilstedeværelsen af brændbare væsker, gasser eller
støv. Elværktøj danner gnister, der kan antænde støv
ellerdampe.
c) Hold børn og omkringstående på afstand, når der
anvendes elektrisk værktøj. Distraktioner kan medføre,
at du misterkontrollen.
2) Elektrisk Sikkerhed
a) Stik på elektrisk værktøj skal passe til stikkontakten.
Stikket må aldrig modificeres på nogen måde.
Undlad at bruge adapterstik sammen med
jordforbundet elektrisk værktøj. Umodificerede stik
og dertil passende stikkontakter reducerer risikoen for
elektriskstød.
b) Undgå kropskontakt med jordforbundne overflader,
såsom rør, radiatorer, komfurer og køleskabe. Der er
øget risiko for elektrisk stød, hvis din krop erjordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller
våde forhold. Hvis der trænger vand ind i et elektrisk
værktøj, øges risikoen for elektriskstød.
d) Undlad at udsætte ledningen for overlast. Brug
aldrig ledningen til at bære, trække værktøjet eller
trække det ud af stikkontakten. Hold ledningen
borte fra varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede ledninger øger
risikoen for elektriskstød.
e) Når elektrisk værktøj benyttes udendørs, skal der
anvendes en forlængerledning, som er egnet til
udendørs brug. Brug af en ledning, der er egnet til
udendørs brug, reducerer risikoen for elektriskstød.
f) Hvis det ikke kan undgås at betjene et
elektrisk værktøj i et fugtigt område, benyt
en strømforsyning, der er beskyttet af en
fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder
reduceres risikoen for elektriskstød.
3) Personlig Sikkerhed
a) Vær opmærksom, pas på hvad du foretager dig,
og brug sund fornuft, når du benytter et elektrisk
værktøj. Betjen ikke værktøjet, hvis du er træt,
påvirket af narkotika, alkohol eller medicin. Et
øjebliks uopmærksomhed under anvendelse af et elektrisk
værktøj kan forårsage alvorligpersonskade.
b) Brug personligt sikkerhedsudstyr. Bær altid
beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske,
skridsikre sikerhedssko, sikkerhedshjelm eller høreværn,
brugt når omstændighederne foreskriver det, reducerer
omfanget afpersonskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for
kontakten, inden værktøjet tilsluttes en strømkilde
og/eller batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på kontakten eller
tilsluttes, når kontakten er tændt, giver det anledning
tilulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det
elektriske værktøj startes. En skruenøgle eller anden
nøgle, der bliver siddende på en roterende del af elektrisk
værktøj, kan give anledning tilpersonskade.
e) Undlad at række for langt. Hold hele tiden en god
fodstilling og balance. Dette giver bedre kontrol af det
elektriske værktøj, når uventede situationeropstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj
eller smykker. Hold dit hår, tøj og handsker væk fra
bevægelige dele. Løstsiddende tøj, smykker eller langt
hår kan blive fanget i bevægeligedele.
g) Hvis der anvendes støvudsugnings- eller
støvopsamlingsudstyr, skal dette tilsluttes og
anvendes rigtigt. Anvendelse af støvopsamlingsudstyr
kan begrænse farer forårsaget afstøv.
4) Anvendelse og Vedligeholdelse af
Elektrisk Værktøj
a) Undlad at bruge magt over for det elektriske
værktøj. Brug det værktøj, der er bedst egnet til
det arbejde, der skal udføres. Værktøjet vil klare
opgaven bedre og mere sikkert med den ydelse, som det
er beregnettil.
b) Undlad at benytte elektrisk værktøj, hvis kontakten
ikke tænder og slukker for det. Alt elektrisk værktøj,
der ikke kan kontrolleres med kontakten, er farligt og
skalrepareres.
c) Træk stikket ud af stikkontakten og/eller
batterienheden fra det elektriske værktøj, før det
elektriske værktøj justeres, dets tilbehør udskiftes,
eller det stilles til opbevaring. Sådanne forebyggende
sikkerhedsforanstaltninger mindsker risikoen for, at
værktøjet startesutilsigtet.

7
DANSK
d) Opbevar elektrisk værktøj uden for rækkevidde
af børn, og tillad ikke personer, som ikke er
bekendt med dette elektriske værktøj eller disse
instruktioner, at betjene værktøjet. Elektrisk værktøj
er farligt i hænderne på personer, som ikke er instrueret
i brugenderaf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg
om bevægelige dele sidder skævt, binder eller er
gået itu såvel som andre forhold, der kan påvirke
betjeningen af værktøjet. Hvis det elektriske værktøj
er beskadiget, skal det repareres før brug. Mange
ulykker er forårsaget af dårligt vedligeholdtværktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt
vedligeholdt skæreværktøj med skarpe skærekanter har
mindre tilbøjelighed til at binde og er lettere atstyre.
g) Brug elektrisk værktøj, tilbehør, bor, osv.
i overensstemmelse med disse instruktioner, idet der
tages hensyn til arbejdsforholdene og den opgave,
som skal udføres. Brug af elektrisk værktøj til andre
opgaver end dem, det er beregnet til, kan resultere i en
farligsituation.
5) Service
a) Elektrisk værktøj skal serviceres af en kvalificeret
servicetekniker, som udelukende benytter
identiske reservedele. Derved sikres det, at værktøjets
driftssikkerhedopretholdes.
Yderligere specifikke sikkerhedsregler for
roterende hamre
• Brug hørebeskyttelse. Støjeksponering kan
forårsagehøreskader.
• Brug de ekstra håndtag, der følger med værktøjet.
Manglende kontrol kan medførepersonskade.
• Hold kun fast i det elektriske værktøj på de isolerede
håndtagsflader under udførelse af arbejdet, hvor
skæreværktøjet kan berøre skjulte ledninger. Hvis det
kommer i kontakt med en strømførende ledning, kan blotlagte
metaldele på det elektriske værktøjgøres strømførende og give
stød tilbrugeren.
• Brug klemmer eller andre praktiske metoder til at fastgøre
og støtte arbejdsemnet til et stabilt underlag. Det er ustabilt
at holde arbejdsemnet i hånden eller mod kroppen og kan
medføre manglendekontrol.
• Anvend sikkerhedsbriller eller anden øjenbeskyttelse. Under
betjening af hammeren kan der hvirvle savsmuld rundt.
Flyvende partikler kan forårsage permanent øjenskade. Brug
en støvmaske eller et åndedrætsværn til støvfrembringende
handlinger. Ørebeskyttelse vil være nødvendigt under de
flestebetjeninger.
• Hold godt fast på værktøjet hele tiden. Forsøg ikke at betjene
værktøjet uden at holde det med begge hænder. Det anbefales
altid at anvende sidehåndtaget. Betjening af værktøjet med én
hånd kan medføre manglende kontrol. Det kan også udgøre
en fare at bryde igennem eller støde på hårde materialer,
såsom en armeringsstang. Fastgør sidehåndtaget godt
førbrug.
• Betjen ikke værktøjet i længere tid ad gangen. Vibration som
følge af hammerens bevægelse kan medføre skade på dine
hænder og arme. Anvend handsker som en ekstra pude og
begræns udsættelsen ved at tage mangepauser.
• Forsøg ikke selv at reparere dele. Mejselreparation bør udføres
af en autoriseret specialist. Ukorrekt reparerede mejsler kan
forårsagepersonskade.
• Anvend handsker, når du betjener værktøjet eller skifter delene.
Blotlagte metaldele på værktøjet og delene kan blive ekstremt
varme under betjening. Små dele af ødelagt materiale kan
skade barehænder.
• Læg aldrig værktøjet fra dig, før delene er helt stoppet. Det kan
forårsage personskade at fjernedelene.
• Slå ikke på fastsiddende dele med en hammer for at løsne
dem. Metalfragmenter eller materialespåner kan løsnes og
forårsagepersonskade.
• Mejsler, der er en smule slidte, kan hvæsses ved hjælp
afslibning.
• Hold strømledningen borte fra den roterende del. Vikl
ikke ledningen om kroppen. En elektrisk ledning, der er
bundet om en roterende del, kan forårsage personskade og
manglendekontrol.
ADVARSEL: Vi anbefaler brug af en reststrømsanordning
med en reststrømskapacitet på 30mA ellermindre.
Restrisici
Følgende farer er forbundet med brugen af roterende hamre:
• Lemlæstelser forårsaget af berøring af roterende eller varme
dele afværktøjet.
På trods af overholdelsen af de relevante sikkerhedsregler og
brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse
omfatter:
• Hørenedsættelse.
• Risiko for personskade som følge af flyvendepartikler.
• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt
underbetjening.
• Risiko for personskade som følge af forlængetbrug.
Elektrisk sikkerhed
Elmotoren er kun designet til én spænding. Kontrollér altid, at
strømforsyningen svarer til spændingen påmærkepladen.

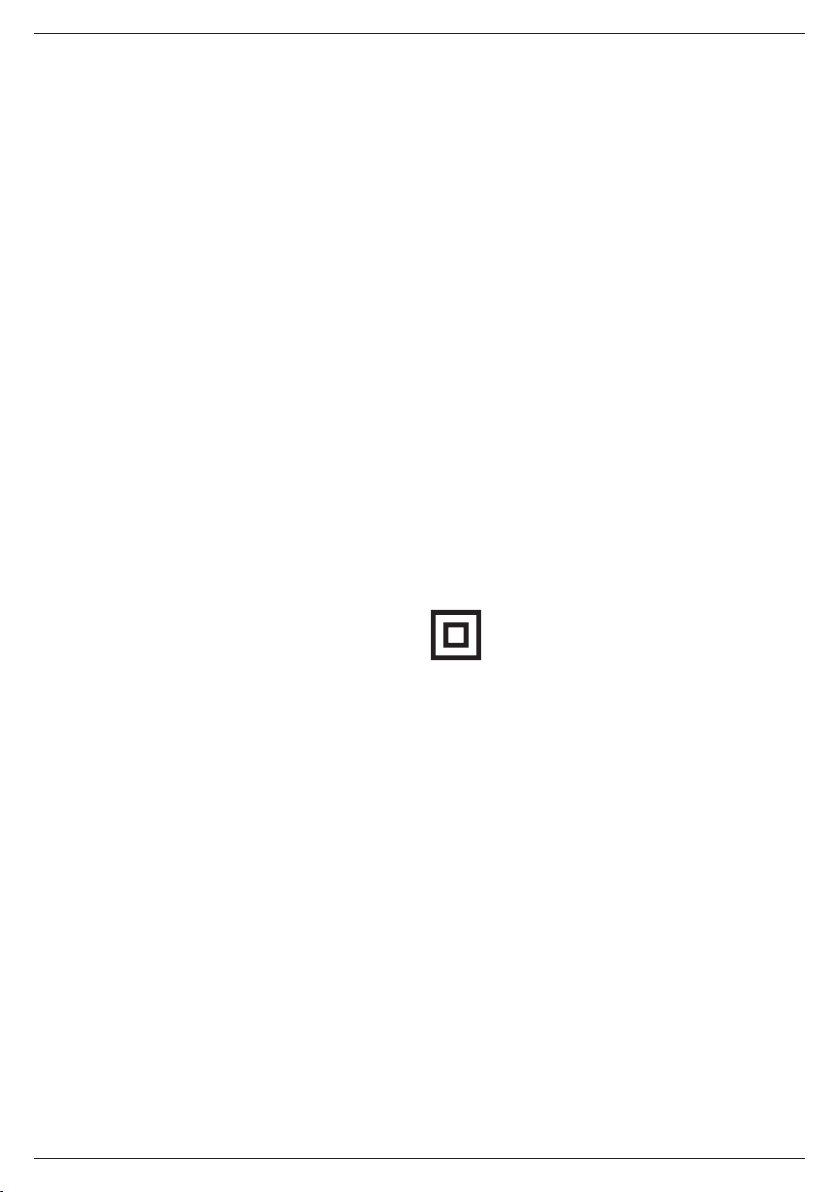

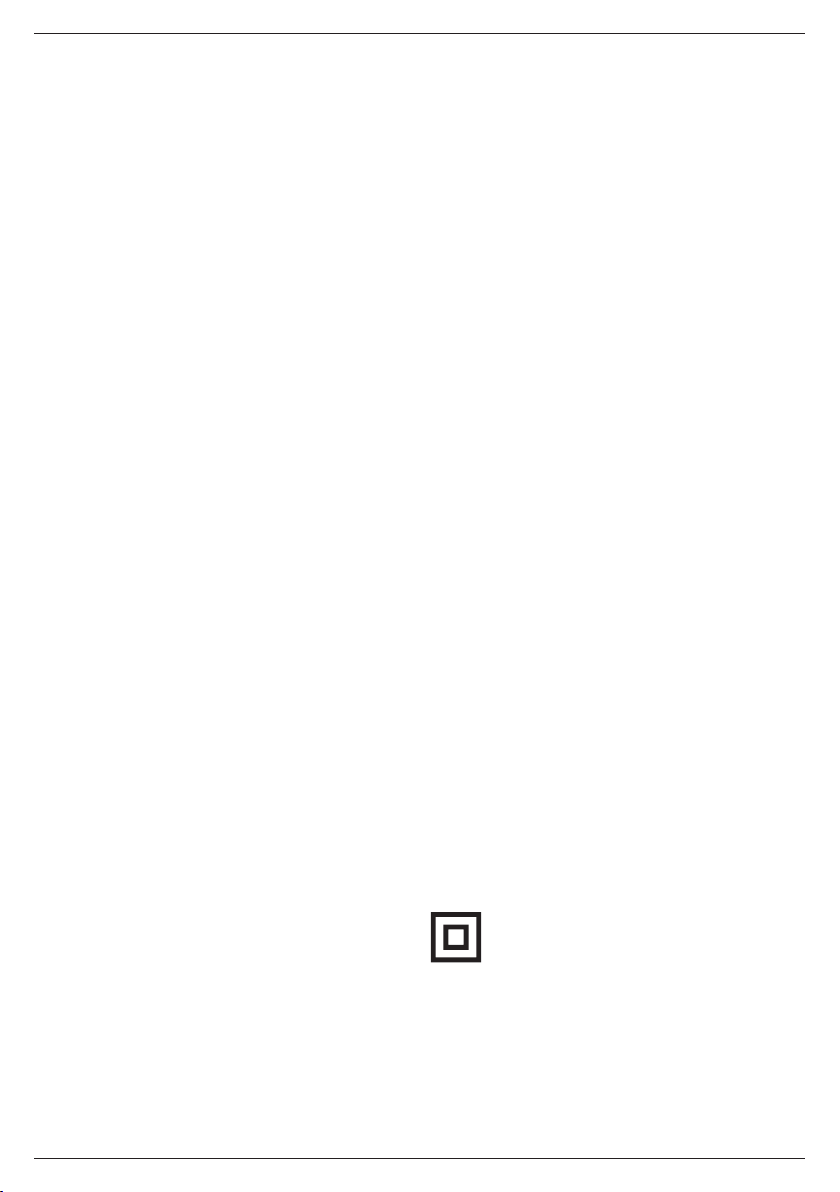

Dit BTI-værktøj er dobbeltisoleret i overensstemmelse
med EN60745, og derfor er en jordledning ikke
påkrævet
Hvis strømledningen er beskadiget, skal den erstattes
af en specialfremstillet ledning, der fås gennem
BTI‘sserviceorganisation.
Brug af forlængerledning
Der bør ikke benyttes en forlængerledning, medmindre det er
absolut nødvendigt. Brug en godkendt forlængerledning, som
er egnet til dit værktøjs indgangsstrøm (se Tekniske data). Den
minimale lederstørrelse er 1,5 mm²; den maksimale længde er
30m.

8
DANSK
Ved brug af en kabeltromle skal kablet altid rulles heltud.
Pakkens indhold
Pakken indeholder:
1 Borehammer
1 Sidehåndtag og dybdestang
1 Kit box
1 Brugsvejledning
• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør,
der kan være opstået undertransport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den
førbetjening.

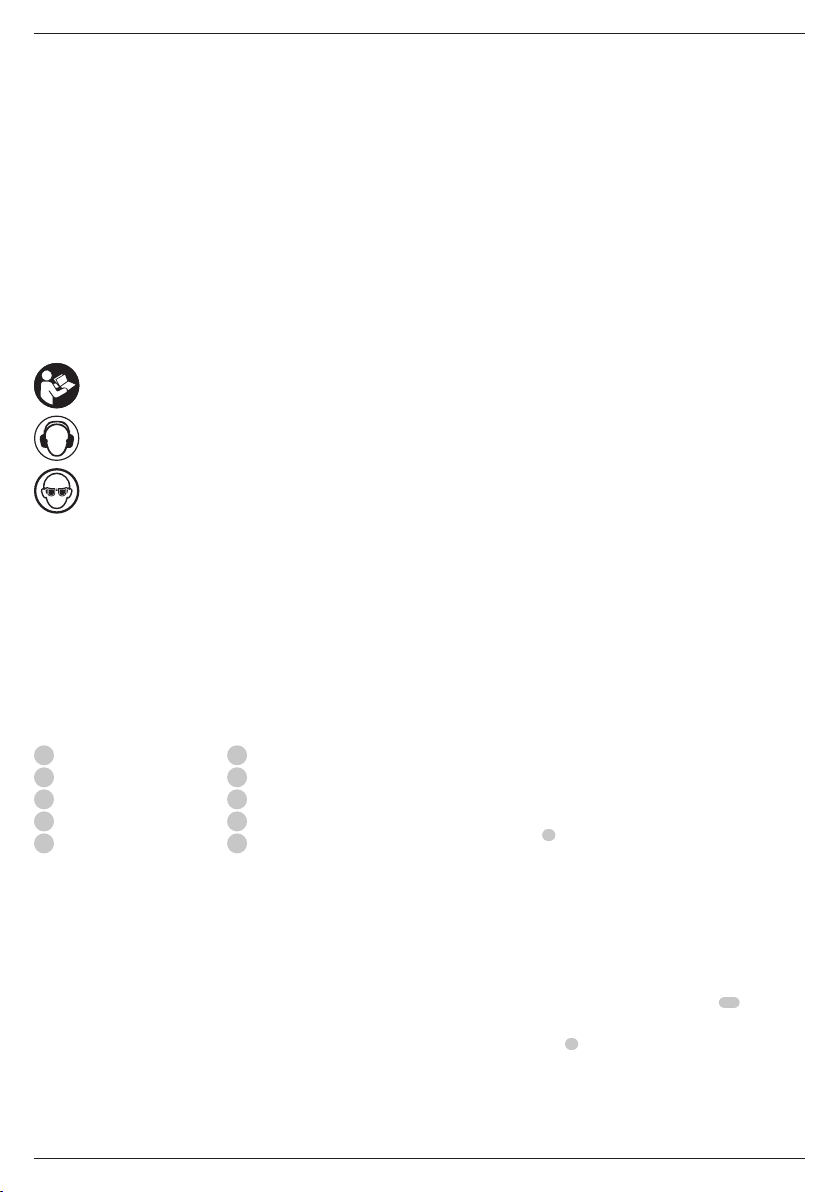

Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen førbrug.
Bærhøreværn.
Brugøjeværn.
Datokodeposition (Fig. A)
Datokoden, der også inkluderer produktionsåret, er tryk
påhuset.
Eksempel:
2017 XX XX
Produktionsår
Beskrivelse (Fig. A)
ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen
dele deraf. Det kan medføre materiale- ellerpersonskade.
1 Udløserkontakt
2 Skyder til skift af retning
3 Funktionsvælgerdrejeknap
4 Funktionsvælgerknap
5 Sidehåndtag
6 Hovedhåndtag
7 SDS-Plus værktøjsholder
8 Hylster
9 Dybdestang
10 Udløserknap til
dybdestang
Tilsigtet Brug
Din roterende borehammer er designet til professionelle
borings- og borehammeropgaver lige såvel som skruetrækker-
ogfræsningsopgaver.
MÅ IKKE anvendes under våde forhold eller i nærheden af
brændbare væsker ellergasser.
Din roterende borehammer er et professioneltelværktøj.
LAD IKKE børn komme i kontakt med værktøjet. Overvågning
er påkrævet, når uerfarne brugere anvender detteværktøj.
• Dette produkt er ikke beregnet til anvendelse af personer
(inklusive børn) med nedsatte fysiske, sensoriske eller
mentale handicaps; mangel på erfaringer, viden eller
færdigheder, medmindre de er under overvågning af en
person, der er ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med detteprodukt.
Overbelastningskobling
I tilfælde af blokering af et bor, afbrydes drevet til borespindelen.
Hold på grund af de resulterende kræfter altid på værktøjet med
begge hænder og stå godt fast. Udløs og tryk udløseren ned
efter overbelastningen for at genaktiveredrevet.
Mekanisk kobling
Disse værktøjer er udstyret med en mekanisk kobling.
Angivelsen af, at koblingen er aktiveret, vil være en hørbar
skraldevirkning sammen med øgetvibration.
Aktiv vibrationskontrol
For bedste vibrationer kontrol, holde værktøjet som beskrevet
i Korrekthåndposition.
Den aktive vibrationsstyring neutraliserer tilbageslagsvibrationer
fra hammermekanismen. Reduktionen af hånd- og
armvibrationer gør anvendelsen mere komfortabel ved brug
over længere tid og forlænger enhedenslevetid.
Hammeren skal kun lige have tilstrækkeligt tryk til at aktivere
den aktive vibrationsstyring. Anvendelse af et for stort tryk får
ikke værktøjet til at bore eller fræse hurtigere, og den aktive
vibrationsstyring vil ikke bliveaktiveret.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medførekvæstelser.
Sidehåndtag (Fig. B)
ADVARSEL: For at reducere risikoen for personskade,
skal du ALTID anvende værktøjet med sidehåndtaget
korrekt monteret. Hvis du undlader at gøre dette, kan
sidehåndtaget glide under arbejdet, og du mister kontrol
over værktøjet. Hold på værktøjet med begge hænder for
at maksimerekontrollen.
Dette sidehåndtag 5 klemmes fast foran på gearkassen og
kan roteres 360˚, så det kan bruges af både venstre og højre
håndede. Sidehåndtaget skal spændes tilstrækkeligt til at
modstå værktøjets vridninger, hvis tilbehøret binder eller går
i stå. Sørg for at gribe fat i sidehåndtaget længst for enden for at
styre værktøjet, når det går istå.
Du løsner sidehåndtaget ved at dreje det moduret.
Sådan justerer du dybdestangen (Fig. A, B)
1. Tryk ind og hold dybdestangens udløserknap10 inde
påsidehåndtaget.
2. Flyt dybdestangen9, så afstanden mellem stangenden og
hovedets ende svarer til den ønskedeboredybde.
3. Slip knappen for at låse stangen på plads. Ved
boring med dybdestangen, stop når stangenden når
materialetsoverflade.

9
DANSK
Bor og borholder
ADVARSEL: Risiko for brand. Bær ALTID handsker under
udskiftning af bor. Tilgængelige metaldele på værktøjet
og bor kan blive meget varme under drift. Små stykker
brækket materiale kan ødelægge barehænder.
Borehammeren kan udstyres med forskellige bor, afhængigt af
den ønskede anvendelse. Brug kun skarpeborehoveder.
Anbefalinger til bor
• For træ, brug drejebor, spadebor, sneglebor ellerhulsave.
• For metal, brug højtlegeret stål, drejebor eller hulsave.
Brug et skæreoliesmøremiddel ved boring af metaller.
Undtagelserne er støbejern og messing, der skaltørbores.
• For murerarbejde, som f.eks. tegl, cement, slaggeblok osv.,
brug bor med karbidspids tilslagboring.
SDS-Plus borholder (Fig. C)
BEMÆRK: Specielle adaptere er nødvendige for at bruge
SDS-plus-værktøjsholderen med lige skaftebor og heksagonale
skruetrækkerbor. Se Valgfrittilbehør.
Sådan indsætter du et borehoved eller andet tilbehør:
1. Indsæt borets skaft ca. 19mm i SDS-Plusværktøjsholderen.
2. Skub og drej borehovedet, indtil det låses på plads.
Borehovedet holdes godtfast.
3. Du udløser borehovedet ved at trække bøsning8 tilbage
og tage borehovedetud.
Patron uden nøgle (Fig. C, D)
På visse modeller kan der installeres en nøglefri bøsning i stedet
for SDS-Plusborholderen.
ADVARSEL: Anvend aldrig standard patroner
i roterendehammerfunktion.
Udskiftning af SDS-Plus borholder med patron
udennøgle
1. Vælg kun hammerfunktion (se Driftsfunktioner). Dette låser
spindlen for at forhindre den i at rotere, når den aftagelige
værktøjsholder låsesop.
2. Drej låsekraven11 ind i ulåst position og træk den
installerede borholderaf.
3. Skub patronen uden nøgle12 på spindlen13 og drej
låsekraven til låstposition.
4. Du udskifter patronen uden nøgle med SDS-Plus
borholderen ved først at fjerne patronen uden nøgle på
samme måde, som SDS-Plus borholderen blev fjernet.
Udskift derefter SDS-Plus borholderen på samme måde, som
patronen uden nøgle blevudskiftet.
Du indsætter et borehoved eller andet tilbehør
i patronen uden nøgle:
1. Tag fat i patronens bøsning8 med den ene hånd, og brug
den anden hånd til at tage fat om patronensbund.
2. Drej bøsningen mod uret (som set forfra) langt nok til at
tage imod det ønskedetilbehør.
3. Indsæt tilbehøret ca. 19mm ind i patronen og stram
godt til ved at rotere patronbøsningen i retning med uret
med den ene hånd, mens du holder fast ved værktøjet
med den anden. Fortsæt med at rotere patronbøsningen,
indtil du hører flere klinkeværksklik for at sikre en
ordentligfastspænding.
Sørg for at stramme patronen med den ene hånd på
patronbøsningen og den anden hånd på værktøjet for
maksimalstramning.
Du udløser tilbehøret ved at gentage trin 1 og 2 som
nævntovenfor.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid sikkerhedsvejledningen og de
gældenderegler.
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medførekvæstelser.
Korrekt håndposition (Fig. A, D)
ADVARSEL: For at reducere risikoen for personskade skal
du ALTID anvende den rette håndposition somvist.
ADVARSEL: For at reducere risikoen for alvorlig
personskade skal du ALTID holde godt fast i tilfælde af en
pludseligreaktion.
Det er nødvendigt at placere den ene hånd på
hovedhåndtaget6 og den anden hånd på sidehåndtaget 5 for
korrekthåndposition.

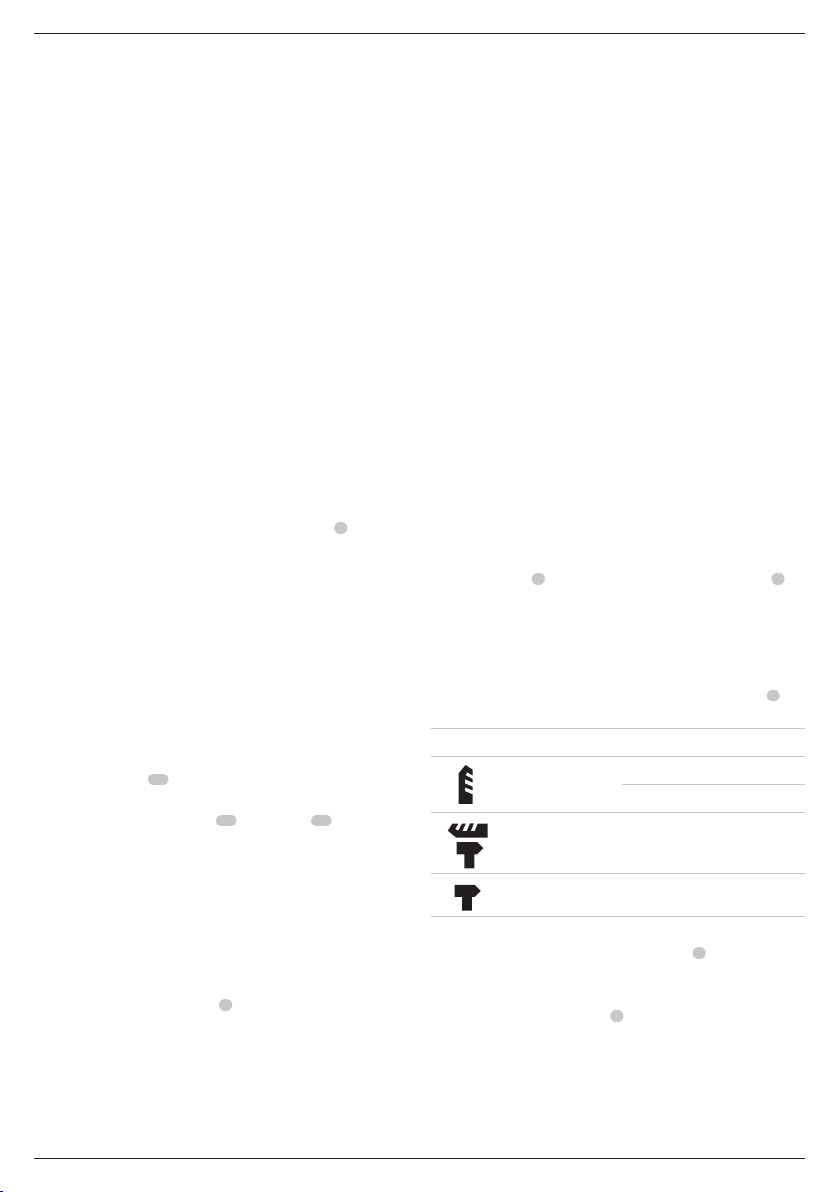

Driftsfunktioner (Fig.A)
ADVARSEL: Vælg ikke driftsfunktionen, når værktøjet er
slåettil.
Dit værktøj er udstyret med en funktionsvælgerdrejeknap 3 til
at vælge den passende funktion til ønsketdrift.
Symbol Funktion Opgave
Roterende
boring
Skruning
Boring i stål, træ og plast
Roterende
hamring
Boring i beton og
murerarbejde
Kun hamring Let fræsning
Sådan vælger du en driftsfunktion:
1. Hold funktionsvælgerfrigørelsesknappen4nede.
2. Drej funktionsvælgerdrejeknappen, så pilen peger mod det
symbol, som svarer til den ønskedefunktion.
BEMÆRK: Funktionsvælgeren3 skal stå i roterende borings-,
roterende hammer- eller kun hammerfunktion hele tiden.
Der findes ingen driftsposition der imellem. Det kan være
nødvendigt kortvarigt at køre motoren efter at have ændret fra
funktionerne ’kun hamring’ til ’roterende’ med henblik på at
justeregearene.

10
DANSK
Udførelse af en anvendelse (Fig.A)
ADVARSEL: MED HENBLIK PÅ AT REDUCERE
RISIKOEN FOR PERSONSKADE SKAL DU ALTID sikre,
at arbejdsemnet er forankret og spændt godt fast. Hvis du
borer i et tyndt materiale, anvend en ”backup” blok for at
undgå at beskadigematerialet.
ADVARSEL: Vent altid, til motoren står helt stille, inden du
ændrerrotationsretningen.
1. Vælg og installer den passende patron, adaptere og/eller
det passende bor i værktøjet. Se Bor ogborholder.
2. Brug funktionsvælgerdrejeknappen 3 til at vælge
den passende funktion til ønsket anvendelse.
SeDriftsfunktioner.
3. Juster sidehåndtaget 5 sompåkrævet.
4. Anbring boret/mejselboret på den ønskedeplacering.
5. Vælg rotationsretningen med skyderen til skift af
retning2.Når positionen på styreskyderen ændres, sørg for
at udløseren erudløst.
a. Skub skyderen til skift af retning2 til venstre side for
fremad (højre) rotation. Se pile påværktøj.
b. Skub skyderen til skift af retning2 til højre side for bagud
(venstre)rotation.
ADVARSEL: Vent altid, til motoren står helt stille, inden du
ændrerrotationsretningen.
6. Hold udløserkontakten1 ned. Jo mere du trykker
på udløseren, jo hurtigere vil værktøjet arbejde. Brug
kun den variable hastighed til at starte huller eller
befæstelseselementer for at sikre maksimallevetid.
ADVARSEL:
• Brug ikke dette værktøj til at blande eller pumpe
let brændbare eller eksplosive væsker (benzin,
alkoholosv.).
• Bland eller rør ikke brandfarlige væsker sammen, der er
afmærkede i overensstemmelsehermed.
VEDLIGEHOLDELSE
Dit BTI-elværktøj er beregnet til langvarig brug med minimal
vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift
afhænger af korrekt vedligeholdelse og rengøring afværktøjet.
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medførekvæstelser.
Smøring
Forskellige typer SDS-Plus bor og mejselbor er tilgængelige
som ekstraudstyr. Anvendt tilbehør skal regelmæssigt smøres
omkring SDS-Plus-udstyret.
Kontakt forhandleren for yderligere oplysninger om
korrekttilbehør.
Rengøring
ADVARSEL: Blæs støv og snavs ud af hovedhuset med
tør luft, lige så snart der samler sig snavs i og omkring
luftaftrækket. Bær godkendte beskyttelsesbriller og
godkendt støvmaske ved udførelse af denneprocedure.
ADVARSEL: Brug aldrig opløsningsmidler eller andre
kraftige kemikalier til at rengøre værktøjets ikke-metalliske
dele. Disse kemikalier kan svække de materialer, der
anvendes i disse dele. Brug en klud, der kun er fugtet
med vand og mild sæbe. Lad aldrig væske trænge ind
i værktøjet, og nedsænk aldrig nogen del af værktøjet
ivæske.
Valgfrit tilbehør
ADVARSEL: Da andet tilbehør end det, som stilles til
rådighed af BTI, ikke er afprøvet med dette produkt,
kan det være farligt at bruge sådant tilbehør med dette
værktøj. For at mindske risikoen for personskade, må dette
produkt kun anvendes med tilbehør, som anbefales afBTI.
Kontakt forhandleren for yderligere oplysninger om
korrekttilbehør.
Miljøbeskyttelse
Separate Sammlung. Produkte und Batterien, die mit
diesem Symbol gekennzeichnet sind, dürfen nicht im
normalen Hausmüll entsorgtwerden.
Produkte und Batterien enthalten Materialien, die
zurückgewonnen oder recycelt werden können, um den Bedarf
an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische
Produkte und Batterien gemäß den lokalen Bestimmungen.
Weitere Informationen erhalten Sie unter www.BTI.de.

11
DEUTSCH
sein. Dies kann den Expositionsgrad über die
Gesamtbetriebszeit erheblicherhöhen.
Eine Schätzung der Vibrationsstärke sollte auch
berücksichtigen, wie oft das Gerät ausgeschaltet
wird oder über welche Zeit es zwar läuft, aber nicht
wirklich in Betrieb ist. Dies kann die Exposition über die
Gesamtbetriebszeit erheblichmindern.
Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze
der Betriebsperson vor den Auswirkungen der Vibration
in Betracht zu ziehen, z.B.: Wartung des Gerätes und
des Zubehörs, Warmhalten der Hände, Organisation
desArbeitsablaufes.
EG-Konformitätserklärung
Maschinenrichtlinie
Hochleistungs-Drehbohrhammer
BH 3-30 BOX
BTI erklärt hiermit, dass diese unter Technische Daten
beschriebenen Produkte die folgenden Vorschriften erfüllen:
2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-6:2010.
Diese Produkte erfüllen auch die Anforderungen von Richtlinie
2014/30/EU und 2011/65/EU. Für weitere Informationen
wenden Sie sich bitte an BTI unter der folgenden Adresse oder
schauen Sie auf der Rückseite dieser Betriebsanleitungnach.
Der Unterzeichnete ist verantwortlich für die Zusammenstellung
des technischen Dossiers und gibt diese Erklärung im Namen
von BTIab.
Andreas Krebs ppa. Martin Mayer-Hagelstein
Managing Director Director Marketing & E-Commerce
BTI Befestigungstechnik GmbH & Co.KG
Salzstraße 51
74653 Ingelfingen
01.04.2018
WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte
die Bedienungsanleitunglesen.
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen Warnhinweise
erklärt. Bitte lesen Sie das Handbuch und achten Sie auf
dieseSymbole.
GEFAHR: Weist auf eine unmittelbar drohende
gefährliche Situation hin, die, sofern nicht vermieden, zu
tödlichen oder schweren Verletzungenführt.
Herzlichen Glückwunsch!
Sie haben sich für ein Gerät von BTI entschieden. Langjährige
Erfahrung, sorgfältige Produktentwicklung und Innovation
machen BTI zu einem zuverlässigen Partner für professionelle
Anwender vonElektrowerkzeugen.
Technische Daten
BH 3-30 BOX
Spannung VWS 230
Typ 1
Leerlaufdrehzahl min-1 0-1150
Schläge pro Minute ohne Last bpm 0-5200
Leistungsaufnahme W 950
Einzelschlagenergie (EPTA 05/2009) J 3,5
Max. Bohrleistung in Stahl/Holz/Beton mm 13/30/30
Optimale Bohrleistung in Beton mm 12-28
Werkzeugaufnahme SDS-Plus
Spannhalsdurchmesser mm 54
Gewicht kg 3,7
Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-6.
LPA (Emissions-Schalldruckpegel) dB(A) 93
LWA (Schallleistungspegel) dB(A) 104
K (Unsicherheit für den angegebenen Schallpegel) dB(A) 3
Bohren in Beton
Schwingungsemissionswert a
h,HD
= m/s² 6,9
Messungenauigkeit K = m/s² 1,5
Meißeln
Schwingungsemissionswert a
h,Cheq
m/s² 7,8
Messungenauigkeit K = m/s² 1,5
Bohren in Metall
Schwingungsemissionswert a
h,D
= m/s² ≤ 2,5
Messungenauigkeit K = m/s² 1,5
Schrauben ohne Schlag
Schwingungsemissionswert a
h
= m/s² ≤ 2,5
Messungenauigkeit K = m/s² 1,5
Der in diesem Informationsblatt angegebene
Vibrationsemissionswert wurde gemäß einem standardisierten
Test laut EN60745 gemessen und kann für einen Vergleich
zwischen zwei Geräten verwendet werden. Er kann zu einer
vorläufigen Einschätzung der Exposition verwendetwerden.
WARNUNG: Der angegebene Vibrationsemissionswert
bezieht sich auf die Hauptanwendung des Gerätes.
Wenn das Gerät jedoch für andere Anwendungen,
mit anderem Zubehör oder schlecht gewartet eingesetzt
wird, kann die Vibrationsemission verschieden
BOHR UND MEISSELHAMMER
BH 330 BOX

12
DEUTSCH
d) Überlasten Sie das Kabel nicht. Verwenden Sie
niemals das Kabel, um das Elektrogerät zu tragen
oder durch Ziehen vom Netz zu trennen. Halten Sie
das Kabel fern von Hitze, Öl, scharfen Kanten oder
beweglichen Teilen. Beschädigte oder verhedderte Kabel
erhöhen die Gefahr eines elektrischenSchlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben,
verwenden Sie ein für den Außeneinsatz geeignetes
Verlängerungskabel. Die Verwendung von für den
Außeneinsatz geeigneten Kabeln mindert die Gefahr eines
elektrischenSchlages.
f) Wenn der Betrieb eines Elektrogerätes in feuchter
Umgebung unumgänglich ist, verwenden Sie eine
durch einen Fehlerstromschutzschalter (FI-Schalter
oder Rcd) geschützte Stromversorgung. Der Einsatz
eines Fehlerstromschutzschalters mindert die Gefahr eines
elektrischenSchlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Betrieb eines Elektrogerätes kann zu schweren
Verletzungenführen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach
Art und Einsatz des Elektrowerkzeuges, verringert das
Risiko vonVerletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten.
Vergewissern Sie sich, dass der Schalter in der
AUS-Position ist, bevor Sie das Gerät an die
Stromversorgung und/oder an den Akku anschließen
oder wenn Sie das Gerät aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällenführen.
d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge,
bevor Sie das Elektrogerät einschalten. Werkzeuge
oder Schlüssel, die an rotierenden Teilen des Elektrogerätes
angebracht sind, können zu Verletzungenführen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besserkontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung und keinen Schmuck. Halten Sie Ihre
Haare, Kleidung und Handschuhe von beweglichen
Teilen fern. Lose sitzende Kleidung, Schmuck oder lange
Haare können sich in den beweglichen Teilenverfangen.
WARNUNG: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führenkann.
VORSICHT: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, u. U. zu leichten
oder mittelschweren Verletzungen führenkann.
HINWEIS: Weist auf ein Verhalten hin, das nichts
mit Verletzungen zu tun hat, aber, wenn es nicht
vermieden wird, zu Sachschäden führenkann.
Weist auf ein Stromschlagrisikohin.
Weist auf eine Brandgefahrhin.
Allgemeine Sicherheitswarnhinweise für
Elektrowerkzeuge
WARNUNG: Beachten Sie alle Sicherheitshinweise,
Anweisungen, Darstellungen und Daten, die Sie
mit dem Gerät erhalten. Wenn Sie die folgenden
Anweisungen nicht beachten, kann es zu elektrischem
Schlag, Feuer und/oder schweren Verletzungenkommen.
BEWAHREN SIE ALLE WARNHINWEISE UND
ANWEISUNGEN ZUM SPÄTEREN
NACHSCHLAGEN AUF
Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich
auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr
akkubetriebenes (kabelloses)Elektrowerkzeug.
1) Sicherheit im Arbeitsbereich
a) Halten Sie den Arbeitsbereich sauber und gut
ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche
begünstigenUnfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in
explosionsgefährdeten Umgebungen, in denen
sich z. B. brennbare Flüssigkeiten, Gase oder Staub
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzündenkönnen.
c) Halten Sie Kinder und Zuschauer fern, während Sie
ein Elektrogerät betreiben. Ablenkung kann dazu
führen, dass Sie die Kontrolle über das Gerätverlieren.
2) Elektrische Sicherheit
a) Der Stecker des Elektrogerätes muss in die
Steckdose passen. Ändern Sie niemals den Stecker
in irgendeiner Form. Verwenden Sie keinerlei
Adapterstecker an geerdeten Elektrogeräten.
Unveränderte Stecker und passende Steckdosen mindern
die Gefahr eines elektrischenSchlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Flächen, wie Rohre, Radiatoren, Herde und
Kühlgeräte. Es besteht eine erhöhte Gefahr für einen
elektrischen Schlag, wenn Ihr Körper geerdetist.
c) Setzen Sie Elektrogeräte keinem Regen oder
feuchter Umgebung aus. Wenn Wasser in das
Elektrogerät eindringt, erhöht sich die Gefahr eines
elektrischenSchlages.

13
DEUTSCH
g) Wenn Geräte für den Anschluss an eine
Staubabsaugung und Staubsammlung vorgesehen
sind, vergewissern Sie sich, dass diese richtig
angeschlossen sind und verwendet werden. Der
Einsatz von Staubsammlern kann staubbedingte
Gefahrenmindern.
4) Verwendung und Pflege des
Elektrogerätes
a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie
das für Ihre Arbeit passende Elektrogerät. Das richtige
Gerät wird die Aufgabe besser und sicherer erledigen,
wenn es bestimmungsgemäß verwendetwird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist gefährlich und muss
repariertwerden.
c) Trennen Sie den Stecker vom Netz und/oder die
Akkus vom Elektrogerät, bevor Sie Einstellungen
am Gerät vornehmen, Zubehör wechseln oder es
aufbewahren. Diese Vorbeugemaßnahmen mindern die
Gefahr, dass das Elektrogerät unbeabsichtigtstartet.
d) Bewahren Sie nicht verwendete Elektrogeräte für
Kinder unerreichbar auf und lassen Sie nicht zu, dass
Personen ohne Erfahrung mit dem Elektrogerät oder
mit diesen Anweisungen das Elektrogerät bedienen.
Elektrogeräte sind in den Händen nicht geschulter
Personengefährlich.
e) Warten Sie die Elektrogeräte. Prüfen Sie, ob
bewegliche Teile verzogen oder ausgeschlagen, ob
Teile gebrochen oder in einem Zustand sind, der den
Betrieb des Elektrogerätes beeinträchtigen kann.
Bei Beschädigungen lassen Sie das Elektrogerät
reparieren, bevor Sie es verwenden. Viele Unfälle
entstehen wegen mangelnder Wartung derElektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Klingen
blockieren seltener und sind leichter unter Kontrolle
zuhalten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze
(Bits) usw. gemäß diesen Anweisungen und unter
Berücksichtigung der Arbeitsbedingungen und
der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben
verwenden, die nicht bestimmungsgemäß sind, kann dies
zu gefährlichen Situationenführen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Gerätes erhaltenbleibt.
Zusätzliche besondere
Sicherheitsvorschriften für Bohrhämmer
• Tragen Sie einen Gehörschutz. Einfluss von Lärm kann zum
Gehörverlustführen.
• Benutzen Sie die mit dem Werkzeug gelieferten
zusätzlichen Griffe. Kontrollverlust kann zu
Verletzungenführen.
• Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Arbeiten durchgeführt werden,
bei denen das Schneidewerkzeug versteckte
Leitungen berühren könnte. Der Kontakt mit einer
spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem elektrischen
Schlagführen.
• Verwenden Sie Zwingen oder andere praktikable Methoden,
um das Werkstück auf einer stabilen Basis zu fixieren und
abzustützen. Wenn Sie das Werkstück mit der Hand oder
gegen den Körper halten, ist es nicht stabil. Sie können die
Kontrolle über das Werkstückverlieren.
• Tragen Sie eine Schutzbrille oder sonstigen Augenschutz.
Schlagbohrarbeiten verursachen, dass Splitter
herumfliegen. Herumfliegende Teilchen können dauerhafte
Augenverletzungen verursachen. Tragen Sie eine Staubmaske
oder Atemschutzmaske bei Arbeiten, die Staub verursachen.
Gehörschutz kann bei den meisten Anwendungen
erforderlichsein.
• Halten Sie das Werkzeug immer fest im Griff. Versuchen Sie
nicht, dieses Werkzeug zu betreiben, ohne es mit beiden
Händen zu halten. Es wird empfohlen, immer den seitlichen
Griff zu verwenden. Einhandbetrieb dieses Werkzeugs führt
zum Kontrollverlust. Das Durchtrennen von Hartmaterial wie
z.B. Armierungsstahl oder das Treffen darauf kann ebenfalls
gefährlich sein. Drehen Sie vor dem Betrieb den seitlichen Griff
richtigfest.
• Betreiben Sie dieses Werkzeug nicht über lange Zeiträume. Die
vom Hammerbetrieb verursachten Schwingungen können zu
Schäden an Ihren Händen und Armen führen. Verwenden Sie
Handschuhe zur zusätzlichen Dämpfung und begrenzen Sie
die Exponierung, indem Sie häufige Pauseneinlegen.
• Bereiten Sie Einsätze (Bits) nicht selbst wieder auf. Die
Wiederaufbereitung von Meißeln sollte durch eine zugelassene
Fachkraft erfolgen. Nicht fachgerecht wiederaufbereitete
Meißel können Verletzungenverursachen.
• Tragen Sie Handschuhe beim Betrieb des Werkzeugs oder beim
Wechseln der Einsätze. Zugängliche Metallteile am Werkzeug
und die Einsätze können beim Betrieb extrem heiß werden.
Kleine Stückchen von abgebrochenem Material können bloße
Händeverletzen.
• Legen Sie das Werkzeug niemals ab, solange der Einsatz nicht
vollständig zum Stillstand gekommen ist. Sich bewegende
Einsätze können Verletzungenverursachen.
• Schlagen Sie nicht mit dem Hammer auf verklemmte Einsätze,
um sie zu lösen. Es können sich Fragmente von Metall- oder
Materialsplittern lösen und Verletzungenverursachen.
• Leicht abgenutzte Meißel können durch Schleifen wieder
geschärftwerden.
• Halten Sie das Stromkabel vom rotierenden Einsatz fern.
Wickeln Sie das Kabel um keinen Teil Ihres Körpers. Ein um
einen sich drehenden Einsatz gewickeltes Stromkabel kann
Verletzungen und Kontrollverlustverursachen.

14
DEUTSCH
WARNUNG: Wir empfehlen die Verwendung einer
Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom
von maximal30mA.
Restrisiken
Folgende Risiken lassen sich beim Betrieb von Bohrhämmern
nicht vermeiden:
• Verletzungen, die durch das Berühren der sich drehenden Teile
oder heißer Werkzeugteile verursachtwerden.
Trotz Beachtung der geltenden Sicherheitsvorschriften und des
Einsatzes von Schutzvorrichtungen können bestimmte Risiken
nicht vermieden werden. Diese sind:
• Beeinträchtigung desGehörs.
• Verletzungsgefahr durch umherfliegendeTeilchen.
• Verbrennungsgefahr durch während des Betriebes heiß
werdendeZubehörteile.
• Verletzungsgefahr durch andauerndenGebrauch.
Elektrische Sicherheit
Der Elektromotor wurde für eine einzige Spannung konstruiert.
Überprüfen Sie immer, dass die Stromversorgung der Spannung
auf dem Typenschildentspricht.
Ihr BTI-Gerät ist gemäß EN60745 doppelt isoliert. Es
muss deshalb nicht geerdetwerden.
Wenn das Stromversorgungskabel beschädigt ist, muss es durch
ein speziell ausgestattetes Kabel ersetzt werden, dass bei der BTI
Kundendienstorganisation erhältlichist.
Bei Ersatz des Netzkabels achten Sie auf Verwendung
des SchweizerNetzsteckers.
Typ 11 für Klasse II (Doppelisolierung) – Geräte
Typ 12 für Klasse I (Schutzleiter) – Geräte
Ortsveränderliche Geräte, die im Freien verwendet
werden, müssen über einen Fehlerstromschutzschalter
angeschlossenwerden.
Verwendung eines Verlängerungskabels
Verwenden Sie ein zugelassenesVerlängerungskabel, das für
die Leistungsaufnahme Ihres Ladegeräts geeignet ist (siehe
Technische Daten). Der Mindestquerschnitt der Leitungen
beträgt 1,5 mm² und die Höchstlänge beträgt 30m.
Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel
vollständigab.
Packungsinhalt
Die Packung enthält:
1 Drehbohrhammer
1 Seitlicher Handgriff und Tiefenbohrstange
1 Transportkoffer
1 Betriebsanleitung
• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf
Beschädigungen, die beim Transport entstanden seinkönnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor
Inbetriebnahme sorgfältig zulesen.
Bildzeichen am Werkzeug
Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:
Vor der Verwendung die Betriebsanleitunglesen.
Tragen SieGehörschutz.
Tragen SieAugenschutz.
Lage des Datumscodes (Abb. [Fig.] A)
Der Datumscode, der auch das Herstelljahr enthält, ist in das
Gehäusegeprägt.
Beispiel:
2017 XX XX
Herstelljahr
Beschreibung (Abb. A)
WARNUNG: Nehmen Sie niemals Änderungen am
Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu
Schäden oder Verletzungenführen.
1 Auslöseschalter
2 Vor-/Zurückwahlschalter
3 Modusauswahlrad
4 Modusauswahltaste
5 Zusatzhandgriff
6 Haupthandgriff
7 SDS-Plus Werkzeughalter
8 Manschette
9 Tiefenmaß
10 Löseknopf für das
Tiefenmaß
Bestimmungsgemässe Verwendung
Ihr Drehbohrhammer wurde für professionelle Bohr- und
Hammerbohranwendungen sowie für Schraub- und
Meißelanwendungenentwickelt.
NICHT VERWENDEN in nasser Umgebung oder in der Nähe
von entflammbaren Flüssigkeiten oderGasen.
Ihr Drehbohrhammer ist ein Elektrowerkzeug für den
professionellenGebrauch.
LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät
kommen. Wenn unerfahrene Personen dieses Gerät verwenden,
sind diese zubeaufsichtigen.
• Dieses Gerät darf nicht von Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen
oder mentalen Fähigkeiten oder ohne ausreichende
Erfahrung oder Kenntnisse verwendet werden, außer wenn
diese Personen von einer Person, die für ihre Sicherheit
verantwortlich ist, bei der Verwendung des Geräts
beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit
diesem Produkt allein gelassenwerden.
Überlastkupplung
Bei der Blockierung eines Bohrers ist der Antrieb zur Bohrspindel
unterbrochen. Aufgrund der resultierenden Kräfte das Werkzeug
immer mit beiden Händen festhalten und eine stabile Haltung
einnehmen. Nach einer Überlastung lassen Sie den Auslöser los
und drücken ihn erneut, um den Antrieb wiederanzustellen.

15
DEUTSCH
Mechanische Kupplung
Diese Werkzeuge sind mit einer mechanischen Kupplung
ausgestattet. Die Aktivierung der Kupplung wird mit einem
akustischen Ratschen zusammen mit einer verstärkten
Vibrationangezeigt.
Aktive Vibrationssteuerung
Halten Sie für die beste Vibrationskontrolle das Werkzeug wie im
Kapitel Richtige Haltung derHände beschrieben.
Durch die aktive Vibrationssteuerung werden
Rückstoßvibrationen durch die Hammermechanik neutralisiert.
Durch die Verringerung der Hand- und Armvibrationen ist das
Werkzeug komfortabler über längere Zeiträume einsetzbar, und
die Lebensdauer des Werkzeugs wirderhöht.
Der Hammer benötigt nur genug Druck, um die aktive
Vibrationssteuerung zu aktivieren. Durch zu viel Druck bohrt
oder meißelt das Werkzeug nicht schneller und die aktive
Vibrationssteuerung wird nichtaktiviert.
ZUSAMMENBAU UND EINSTELLUNGEN
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Überprüfen Sie, dass der Auslöseschalter in
der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu
Verletzungenführen.
Zusatzhandgriff (Abb.B)
WARNUNG: Um die Gefahr von Verletzungen zu mindern,
betreiben Sie das Gerät IMMER mit korrekt und fest
montiertem Zusatzhandgriff. Bei Nichtbeachtung kann
der Zusatzhandgriff während des Betriebs abrutschen und
der Bediener kann die Kontrolle über das Gerät verlieren.
Halten Sie das Werkzeug mit beiden Händen fest, um
maximale Kontrolle zuhaben.
Der Zusatzhandgriff5 wird vorne an das Getriebegehäuse
geklemmt und kann um 360˚ gedreht werden, um mit
der rechten oder linken Hand verwendet zu werden. Der
Zusatzhandgriff muss ausreichend festgezogen werden, um den
Drehungen des Werkzeugs standzuhalten, wenn das Zubehör
klemmt oder blockiert. Halten Sie den Zusatzhandgriff immer
am anderen Ende fest, um beim Blockieren des Werkzeugs die
Kontrolle zubehalten.
Zum Lösen drehen Sie den Zusatzhandgriff entgegen
demUhrzeigersinn.
Anpassen des Tiefenmaßes (Abb. A, B)
1. Halten Sie den Löseknopf für das Tiefenmaß10 am
Zusatzhandgriffgedrückt.
2. Bewegen Sie das Tiefenmaß9 so, dass der Abstand
zwischen seinem Ende und dem Ende des Bits der
gewünschten Bohrtiefeentspricht.
3. Lassen Sie den Knopf los und lassen Sie das Tiefenmaß
einrasten. Beim Bohren mit demTiefenmaß müssen
Sie aufhören, wenn das Ende desTiefenmaßes die
Werkstoffoberflächeerreicht.
Bit und Bit-Halter
WARNUNG: Verbrennungsgefahr. Beim Austauschen
von Bits IMMER Handschuhe tragen. Metallteile und
Einsätze (Bits) dieses Werkzeugs werden beim Gebrauch
äußerst heiß. Kleine Bruchteile des Materials können die
Händeverletzen.
Der Bohrhammer kann je nach gewünschter Anwendung mit
verschiedenen Bits versehen werden. Verwenden Sie nur
scharfeBohrerbits.
Empfohlene Bits
• Verwenden Sie für Holz Schlangenbohrer, Flachbohrer,
Schneckenbohrer oderLochsägen.
• Bei Metall verwenden Sie Schlangenbohrer aus Stahl für
hohe Drehzahlen oder Lochsägen. Verwenden Sie beim
Bohren in Metall ein Schneidöl. Ausnahmen sind Gusseisen
und Messing, die trocken gebohrt werdenmüssen.
• Verwenden Sie für Mauerwerk, wie Ziegel, Zement,
Porenbetonstein usw. Hartmetall-Bits, die für das
Schlagbohren ausgelegtsind.
SDS-Plus Bit-Halter (Abb. C)
HINWEIS: Es werden spezielle Adapter benötigt, um den
SDS-Plus-Werkzeughalter mit Zylinderschaft-Bits und
Sechskant-Schraubendreher-Bits zu verwenden. Siehe
OptionalesZubehör.
Einsetzen eines Bohrbits oder eines anderen
Zubehörteils:
1. Setzen Sie den Schaft des Bits etwa 19mm in den SDS-
PlusWerkzeughalter.
2. Schieben und drehen Sie das Bit, bis es einrastet. Das Bit
wird nun sicherfestgehalten.
3. Zum Lösen des Bits ziehen Sie die Manschette8 zurück und
entfernen Sie dasBit.
Schnellspannfutter (Abb. C, D)
Bei einigen Modellen kann anstelle des SDS-Plus Bit-Halters ein
schlüsselloses Spannfutter eingesetztwerden.
WARNUNG: Verwenden Sie im Drehhämmermodus
niemals Standard-Spannfutter.
Austausch des SDS-Plus Bit-Halters mit schlüssellosem
Spannfutter
1. Wählen Sie die Betriebsart„Nur Hämmern“ (siehe
Betriebsarten), damit verhindert wird, dass sich die
Spindel dreht, wenn der abnehmbare Werkzeughalter
entriegeltwird.
2. Drehen Sie die Werkzeugaufnahme11 in die entsperrte
Position und ziehen Sie den vorhandenen Bit-Halterab.
3. Drücken Sie das schlüssellose Spannfutter12 auf die
Spindel13 und drehen Sie die Werkzeugaufnahme in
dieVerriegelungsposition.
4. Um das schlüssellose Spannfutter mit dem SDS-Plus Bit-
Halter auszutauschen, entfernen Sie zuerst das schlüssellose

16
DEUTSCH
Spannfutter genauso wie der SDS-Plus Bit-Halter entfernt
wurde. Setzen Sie dann den SDS-Plus Bit-Halter genauso ein,
wie das schlüssellose Spannfutter eingesetztwurde.
Einsetzen eines Bohrbits oder eines anderen Zubehörteils
in das schlüssellose Spannfutter:
1. Fassen Sie die Manschette8 des Spannfutters mit
einer Hand und mit der anderen Hand das Unterteil
desSpannfutters.
2. Drehen Sie die Manschette entgegen dem Uhrzeigersinn
(von vorne betrachtet), bis das gewünschte
Zubehörteilhineinpasst.
3. Setzen Sie das Zubehörteil etwa 19mm in das Spannfutter
und ziehen Sie es durch Drehen des Spannfutters im
Uhrzeigersinn mit der einen Hand an, während die andere
Hand das Gerät hält. Drehen Sie das Spannfutter, bis
mehrere Ratschenklicks zu hören sind, um volle Spannkraft
zugewährleisten.
Denken Sie daran, für maximale Anzugskraft das Spannfutter
mit der einen Hand an der Spannfuttermanschette festzuziehen,
während die andere Hand das Gerät hält.
Um das Zubehör zu entfernen, wiederholen Sie die obigen
Schritte 1 und2.
BETRIEB
Betriebsanweisungen
WARNUNG: Beachten Sie immer die
Sicherheitsanweisungen und die geltendenVorschriften.
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Überprüfen Sie, dass der Auslöseschalter in
der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu
Verletzungenführen.
Richtige Haltung der Hände (Abb. A, D)
WARNUNG: Um die Gefahr schwerer Verletzungen zu
mindern, beachten Sie IMMER die richtige Haltung der
Hände, wiedargestellt.
WARNUNG: Um die Gefahr schwerer Verletzungen zu
mindern, halten Sie das Gerät IMMER sicher fest und seien
Sie auf eine plötzliche Reaktiongefasst.
Bei der korrekten Handposition liegt eine Hand auf dem
Haupthandgriff6 und die andere auf dem Zusatzhandgriff5.
Betriebsarten (Abb.A)
WARNUNG: Ändern Sie nicht die Betriebsart, während
das Werkzeugläuft.
Ihr Werkzeug ist mit einem Modusauswahlrad3 ausgestattet,
um die geeignete Betriebsart für die gewünschte Arbeit
zuwählen.
Symbol Modus Anwendung
Drehbohren
Bohrschrauben
Bohren in Stahl, Holz
und Kunststoff
Rotationshämmern Bohren in Beton und
Mauerwerk
Nur Hämmern Leichte Meißelarbeiten
Auswählen einer Betriebsart:
1. Drücken Sie den Modusauswahl-Löseknopf4.
2. Drehen Sie das Modusauswahlrad so, dass der Pfeil auf das
Symbol mit der gewünschten Betriebsartzeigt.
HINWEIS: Der Betriebsartwahlschalter3 muss sich immer im
Drehbohr-, Drehhämmer- oder Hammermodus befinden. Es
gibt keine Betriebspositionen dazwischen. Es kann notwendig
sein, den Motor kurz laufen zu lassen, nachdem von der
Betriebsart‚Nur Hämmern‘ zu‚Drehbohren‘ oder‚Drehhämmern‘
gewechselt wurde, um die Zahnräderauszurichten.
Arbeitsverfahren (Abb.A)
WARNUNG: UM DIE GEFAHR VON VERLETZUNGEN
ZU MINDERN, STELLEN SIE IMMER sichre, dass
das Werkstück fest verankert oder eingespannt wurde.
Verwenden Sie beim Bohren in dünnem Material hinter
dem Werkstück zur Unterstützung einen Holzklotz, um
Beschädigungen des Materials zuverhindern.
WARNUNG: Warten Sie immer , bis der Motor völlig
stillsteht und ändern Sie erst dann dieLaufrichtung.
1. Wählen Sie das geeignete Spannfutter, den Adapter bzw.
das Bit und setzen Sie es/ihn in das Werkzeug ein. Siehe Bit
und Bit-Halter.
2. Wählen Sie mit dem Modusauswahlrad3 die
geeignete Betriebsart für die gewünschte Anwendung.
SieheBetriebsarten.
3. Stellen Sie den Seitengriff5 nach Bedarfein.
4. Setzen Sie das Bit/den Meißel auf die gewünschte Stelleauf.
5. Wählen Sie die Drehrichtung mit Hilfe des
Drehrichtungsschiebers2. Achten Sie darauf, dass
der Auslöseschalter entriegelt ist, wenn Sie diesen
Schieberverstellen.
a. Schieben Sie den Drehrichtungsschieber2 nach links,
um die Vorwärtsdrehung (rechts herum) zu aktivieren.
Bitte Pfeile auf dem Werkzeugbeachten.
b. Schieben Sie den Drehrichtungsschieber2 nach rechts,
um die Rückwärtsdrehung (links herum) zuaktivieren.
WARNUNG: Warten Sie immer, bis der Motor völlig
stillsteht und ändern Sie erst dann dieLaufrichtung.
6. Drücken Sie den Auslöseschalter1. Je fester Sie den
Auslöseschalter drücken, desto schneller arbeitet das
Werkzeug. Um die Lebensdauer des Werkzeugs zu
optimieren, verwenden Sie die verstellbare Drehzahl

17
DEUTSCH
nur für das Anbohren von Löchern oder dem Andrehen
vonBefestigungsmaterialien.
WARNUNG:
• Verwenden Sie dieses Werkzeug nicht dazu, leicht
brennbare oder explosive Flüssigkeiten (Benzin,
Alkohol usw.) zu mischen oder zupumpen.
• Mischen bzw. rühren Sie keine entsprechend
gekennzeichneten brennbarenFlüssigkeiten.
WARTUNG
Ihr BTI Elektrowerkzeug wurde für langfristigen Betrieb mit
minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher,
zufriedenstellender Betrieb hängt von der geeigneten Pflege
des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Überprüfen Sie, dass der Auslöseschalter in
der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu
Verletzungenführen.
Schmierung
Als Option sind verschiedene Arten von SDS-Plus Bohrern und
Meißeln erhältlich. Die verwendeten Zubehör- und Anbauteile
müssen im SDS-Plus-Verbindungsbereich regelmäßig
geschmiertwerden.
Fragen Sie Ihren Händler nach weiteren Informationen zu
geeignetemZubehör.
Reinigung
WARNUNG: Blasen Sie mit Trockenluft immer dann
Schmutz und Staub aus dem Hauptgehäuse, wenn
sich Schmutz sichtbar in und um die Lüftungsschlitze
ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen
Augenschutz und eine zugelasseneStaubmaske.
WARNUNG: Verwenden Sie niemals Lösungsmittel oder
andere scharfe Chemikalien für die Reinigung der nicht-
metallischen Teile des Gerätes. Diese Chemikalien können
das in diesen Teilen verwendete Material aufweichen.
Verwenden Sie ein nur mit Wasser und einer milden
Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals
Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals
irgendein Teil des Gerätes in eineFlüssigkeit.
Optionales Zubehör
WARNUNG: Da Zubehör, das nicht von BTI angeboten
wird, nicht mit diesem Produkt geprüft worden ist, kann
die Verwendung von solchem Zubehör an diesem Gerät
gefährlich sein. Um das Verletzungsrisiko zu mindern,
sollte mit diesem Produkt nur von BTI empfohlenes
Zubehör verwendetwerden.
Fragen Sie Ihren Händler nach weiteren Informationen zu
geeignetemZubehör.
Umweltschutz
Separate Sammlung. Produkte und Batterien, die mit
diesem Symbol gekennzeichnet sind, dürfen nicht im
normalen Hausmüll entsorgt werden. Produkte und
Batterien enthalten Materialien, die zurückgewonnen
oder recycelt werden können, um den Bedarf an Rohstoffen zu
reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien
gemäß den lokalen Bestimmungen. Weitere Informationen
erhalten Sie unter www.BTI.de.

18
ENGLISH
An estimation of the level of exposure to vibration should
also take into account the times when the tool is switched
off or when it is running but not actually doing the job.
This may significantly reduce the exposure level over the
total workingperiod.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool
and the accessories, keep the hands warm, organisation
of workpatterns.
EC-Declaration of Conformity
Machinery Directive
Heavy-Duty Rotary Hammerdrill
BH 3-30 BOX
BTI declares that these products described under Technical
Data are in compliance with:
2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-6:2010.
These products also comply with Directive 2014/30/EU and
2011/65/EU. For more information, please contact BTI at the
following address or refer to the back of themanual.
The undersigned is responsible for compilation of the technical
file and makes this declaration on behalf ofBTI.
Andreas Krebs ppa. Martin Mayer-Hagelstein
Managing Director Director Marketing & E-Commerce
BTI Befestigungstechnik GmbH & Co.KG
Salzstraße 51
74653 Ingelfingen
01.04.2018
WARNING: To reduce the risk of injury, read the
instructionmanual.
Definitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to
thesesymbols.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
seriousinjury.
WARNING: Indicates a potentially hazardous situation
which, if not avoided, could result in death or
seriousinjury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or
moderateinjury.
Congratulations!
You have chosen a BTI tool. Years of experience, thorough
product development and innovation make BTI one of the most
reliable partners for professional power toolusers.
Technical Data
BH 3-30 BOX
Voltage VAC 230
(U.K. & Ireland only) VAC 230/115
Type 1
No-load speed min-1 0-1150
No-load beats per minute bpm 0-5200
Power input W 950
Single impact energy (EPTA 05/2009) J 3.5
Maximum drilling range in steel/wood/concrete mm 13/30/30
Optimum drilling range in concrete mm 12-28
Tool holdler SDS-Plus
Collar diameter mm 54
Weight kg 3.7
Noise values and vibration values (triax vector sum) according to EN60745-2-6:
LPA (emission sound pressure level) dB(A) 93
LWA (sound power level) dB(A) 104
K (uncertainty for the given sound level) dB(A) 3
Drilling into concrete
Vibration emission value a
h, HD
= m/s² 6.9
Uncertainty K = m/s² 1.5
Chiselling
Vibration emission value a
h
, Cheq
= m/s² 7.8
Uncertainty K = m/s² 1.5
Drilling into metal
Vibration emission value a
h
,
D
= m/s² ≤ 2.5
Uncertainty K = m/s² 1.5
Screwdriving
Vibration emission value a
h
= m/s² ≤ 2.5
Uncertainty K = m/s² 1.5
The vibration emission level given in this information sheet has
been measured in accordance with a standardised test given in
EN60745 and may be used to compare one tool with another. It
may be used for a preliminary assessment ofexposure.
WARNING: The declared vibration emission level
represents the main applications of the tool. However if
the tool is used for different applications, with different
accessories or poorly maintained, the vibration emission
may differ. This may significantly increase the exposure
level over the total workingperiod.
HEAVYDUTY ROTARY HAMMERDRILL
BH 330 BOX

19
ENGLISH
NOTICE: Indicates a practice not related to
personal injury which, if not avoided, may result in
propertydamage.
Denotes risk of electricshock.
Denotes risk offire.
General Power Tool Safety Warnings
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or seriousinjury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust orfumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to losecontrol.
2) Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of
electricshock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if
your body is earthed orgrounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electricshock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electricshock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electricshock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electricshock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personalinjury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personalinjuries.
c) Prevent unintentional starting. Ensure the switch
is in the off position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch on
invitesaccidents.
d) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached
to a rotating part of the power tool may result in
personalinjury.
e) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpectedsituations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair
can be caught in movingparts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-relatedhazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool
will do the job better and safer at the rate for which it
wasdesigned.
b) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must berepaired.
c) Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce the
risk of starting the power toolaccidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrainedusers.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained powertools.

20
ENGLISH
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier tocontrol.
g) Use the power tool, accessories and tool bits etc.,
in accordance with these instructions taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardoussituation.
5) Service
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool ismaintained.
Additional Safety Instructions for
RotaryHammers
• Wear ear protectors. Exposure to noise can cause
hearingloss.
• Use auxiliary handles supplied with the tool. Loss of
control can cause personalinjury.
• Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make exposed metal
parts of the power tool "live" and could give the operator an
electricshock.
• Use clamps or other practical way to secure and support the
workpiece to a stable platform. Holding the work by hand or
against your body is unstable and may lead to loss ofcontrol.
• Wear safety goggles or other eye protection. Hammering
operations cause chips to fly. Flying particles can cause
permanent eye damage. Wear a dust mask or respirator
for applications that generate dust. Ear protection may be
required for mostapplications.
• Keep a firm grip on the tool at all times. Do not attempt
to operate this tool without holding it with both hands. It
is recommended that the side handle be used at all times.
Operating this tool with one hand will result in loss of control.
Breaking through or encountering hard materials such as
re-bar may be hazardous as well. Tighten the side handle
securely beforeuse.
• Do not operate this tool for long periods of time. Vibration
caused by hammer action may be harmful to your hands and
arms. Use gloves to provide extra cushion and limit exposure
by taking frequent restperiods.
• Do not recondition bits yourself. Chisel reconditioning should
be done by an authorized specialist. Improperly reconditioned
chisels could causeinjury.
• Wear gloves when operating tool or changing bits. Accessible
metal parts on the tool and bits may get extremely hot
during operation. Small bits of broken material may damage
barehands.
• Never lay the tool down until the bit has come to a complete
stop. Moving bits could causeinjury.
• Do not strike jammed bits with a hammer to dislodge them.
Fragments of metal or material chips could dislodge and
causeinjury.
• Slightly worn chisels can be resharpened bygrinding.
• Keep the power cord away from the rotating bit. Do not
wrap the cord around any part of your body. An electric cord
wrapped around a spinning bit may cause personal injury and
loss ofcontrol.
WARNING: We recommend the use of a residual current
device with a residual current rating of 30mA orless.
Residual Risks
The following risks are inherent to the use of rotary hammers:
• Injuries caused by touching the rotating parts or hot parts of
thetool.
In spite of the application of the relevant safety regulations
and the implementation of safety devices, certain residual risks
cannot be avoided. These are:
• Impairment ofhearing.
• Risk of personal injury due to flyingparticles.
• Risk of burns due to accessories becoming hot
duringoperation.
• Risk of personal injury due to prolongeduse.
Electrical Safety
The electric motor has been designed for one voltage only.
Always check that the power supply corresponds to the voltage
on the ratingplate.
Your BTI tool is double insulated in accordance with
EN60745; therefore no earth wire isrequired.
WARNING: 115 V units have to be operated via a fail-safe
isolating transformer with an earth screen between the
primary and secondary winding.
If the supply cord is damaged, it must be replaced by a specially
prepared cord available through the BTI serviceorganisation.
Mains Plug Replacement
(U.K. & Ireland Only)
If a new mains plug needs to be fitted:
• Safely dispose of the oldplug.
• Connect the brown lead to the live terminal in theplug.
• Connect the blue lead to the neutralterminal.
WARNING: No connection is to be made to the
earthterminal.
Follow the fitting instructions supplied with good quality plugs.
Recommended fuse: 13A.
Using an Extension Cable
An extension cord should not be used unless absolutely
necessary. Use an approved extension cable suitable for the
power input of your tool (see Technical Data). The minimum
conductor size is 1.5 mm²; the maximum length is30m.
When using a cable reel, always unwind the cablecompletely.
