BVN EA 1010 User manual

KULLANMA KILAVUZU &
GARANTi BELGESi
PLASTİK BANYO & TUVALET ASPİRATÖRÜ
(Standart)
BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi
belgesine sahip üretim tesisinde üretilmektedir.
EA1010
1219
1530
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 2

ÜNVANI
ADRESi
TEL / FAX
FiRMA YETKiLiSiNiN
iMZA VE KAŞESi
ADI SOYADI
ADRESi
TELEFONU
CiNSi
MARKASI
MODEL
BANDROL VE SERi NO
TESLiM TARiHi ve YERi
AZAMi TAMiR SÜRESi
GARANTi SÜRESi
FAN
BVN
EA
20 İŞ GÜNÜ
2 YIL
ÜNVANI
ADRESi
TEL / FAX
FATURA TARiH VE NO
FiRMA YETKiLiSiNiN
iMZA VE KAŞESi
iMALATÇI VEYA iTHALATÇI FiRMA
ÜRÜNÜN
SATICI FiRMA
MÜŞTERiNiN
BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ.
Ömerli Mah. Hadımköy-İstanbul Cad.No: 147
Arnavutköy/İSTANBUL
0212 771 48 48 / 0212 771 48 42
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 3

1
KULLANIM KILAVUZU
GARANTi BELGESi
•Bu fanlar dönen parçalar ve gerekli elektrik bağlantıları içerir bu yüzden
montajında bakımında ve çalıştırılmasında güvenlik uyarılarına dikkat ediniz.
•Cihazların güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili
gözetim ve yönetim sağlanmadıkça, bu cihazın, fiziksel, duyu ve zihinsel
yetenekleri özürlü olan (çocuklar dahil) veya deneyim ve bilgi eksikliği olan
kişiler tarafından kullanılması amaçlanmamıştır.
•Cihazla oynamamalarını güvenceye almak için çocuklar, gözetim altında
bulundurulmalıdır.
•Elektrik bağlantıları ve montajı ehliyetli kişilerce yapılmalıdır.
•Ürünün kendine özel bir hava kanalı olmalı.
•Taşıma çalıştırma ve bakım sırasında eller eldivenle kesilmelere karşı
korunmalıdır.
•Fan çalışırken kesinlikle temas edilmemelidir.
•Temizlik periyodik sürelere uygun yapılmalı aksi takdirde ürün hasar görebilir.
•Fanı çocuklardan uzak tutunuz ve ehil olmayan kişilerin kullanmasına izin
vermeyiniz.
•Ürünü 40 °C üzerindeki ortam sıcaklıklarında kullanmayınız.
•Firmamızın üretmişolduğu ürünlerin insan sağlığına zararlı civa.pcb
(poliklorürlübifenil) asbest maddeleri içermez.
•Isıl kesicinin istenmeden başlangıç konumuna gelmesinden kaynaklanan bir
tehlikeyi önlemek için, bu cihaz bir zamanlayıcı gibi dışbir anahtarlama
düzeni üzerinden beslenmemeli veya yardımcı program vasıtasıyla düzenli
olarak devresi kapatılan ve açılan bir devreye bağlanmamalıdır.
•Tüm kutuplarda kontak ayırması olan bir devre kesici ile birlikte tesisat
kurallarına uygun olarak sabit tesisata bağlanmalıdır.
•Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından
kesiniz.
•Besleme kordonu hasarlanırsa, bu kordon, tehlikeli bir duruma engel olmak
için, imalâtçısı veya onun servis acentesi ya da aynı derecede nitelikli bir
personel tarafından değiştirilmelidir.
•Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili kendilerine gözetim veya
talimat verilmişse ve içermişolduğu tehlikeler kendileri tarafından
anlaşılmışsa 8 yaşve üzeri çocuklar ve fiziksel, duyusal veya zihinsel
yetenek eksikliği bulunan veya tecrübe ve bilgi eksikliği olan kişiler
tarafından kullanılabilir.
•Çocuklar cihaz ile oynamamalıdır.
•Temizleme ve kullanıcı bakımı, gözetimsiz çocuklar tarafından
yapılmamalıdır.

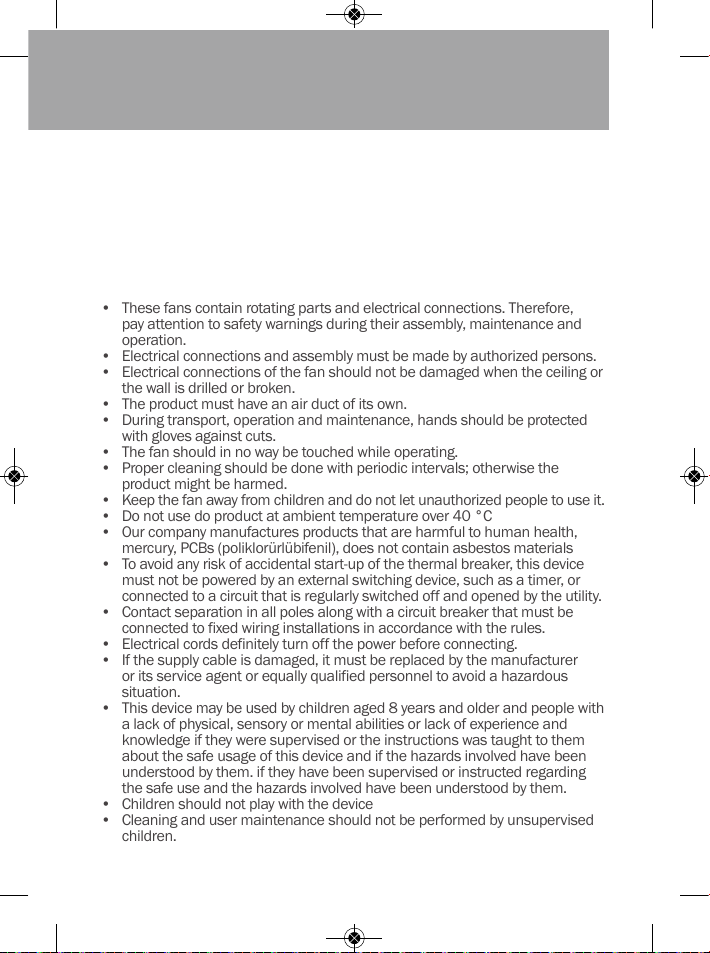

GÜVENLİK UYARILARI
&
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 4

A
E
D
C B
2
Ürün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer
baskılı dokümanlarda beyan edilen değerler ilgili standartlara göre laboratuvar
ortamında elde edilen değerlerdir. Bu değerler ürünün kullanım ve ortam şart-
larına göre değişebilir.
TİP V Hz W A d/d m3/h IP CL
TİP A B C D E
VOLTAJ FREKANS GÜÇ AKIM DEVİR DEBİ KORUMA SINIFI YALITIM SINIFI
230 50 13 0,09 2600 100 20 B
230 50 14 0,09 2400 200 20 B
230 50 21 0,13 2000 300 20 B
149 32 59 97 149
170 32 59 118 170
200 38 59 145 200
EA 1010
EA 1219
EA 1530
EA 1010
EA 1219
EA 1530

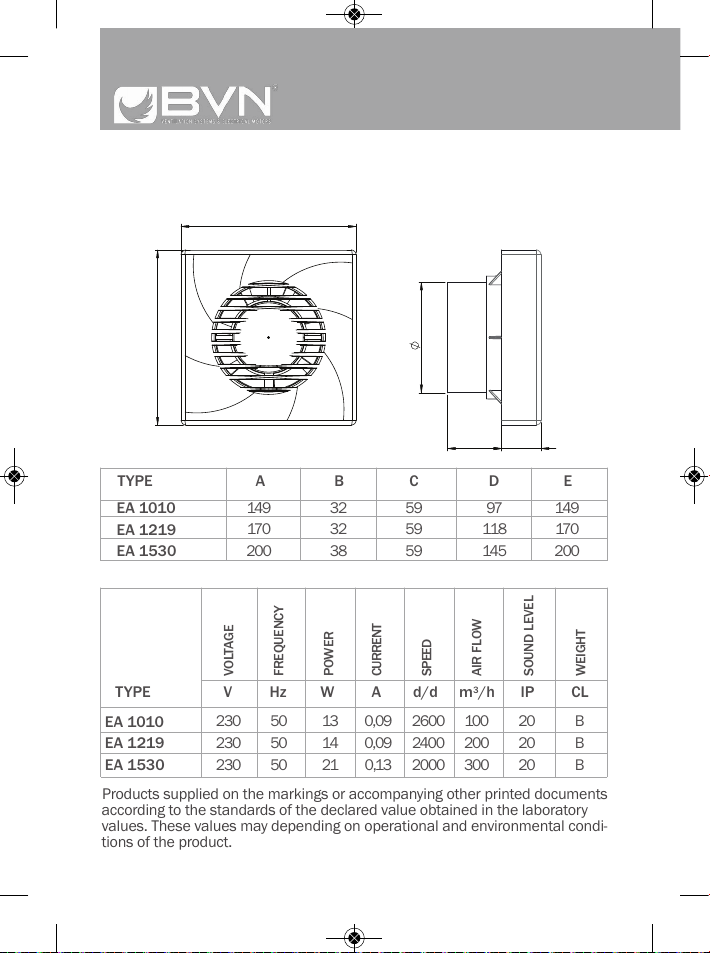

TEKNİK ÖZELLİKLER
IP 20 II SINIFI CL B
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 5

3
KULLANIM KILAVUZU
GARANTi BELGESi
&

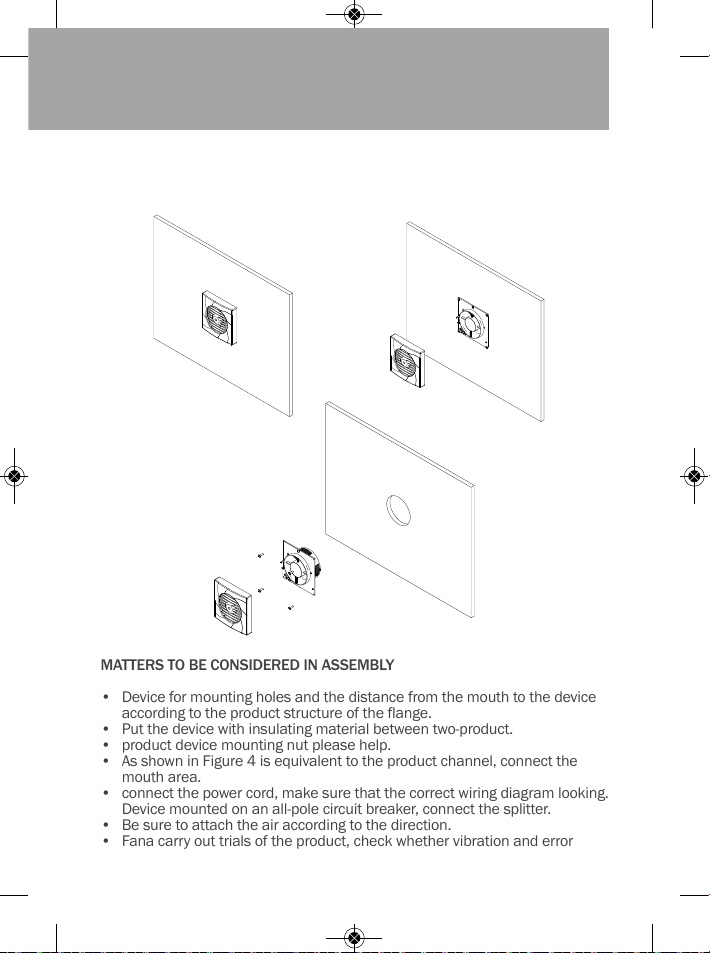

MONTAJ ŞEMASI
MONTAJDA DİKKAT EDİLECEK HUSUSLAR
• Cihaz montajı için cihaza ürün ağız deliklerine ve mesafelerine uygun
flanşyapın.
• Ürün ile cihaz arasına izolasyon malzemesi koyun.
• Ürünü cihaza cıvata somun yardımıyla montaj edin.
•Şekilde görüldüğü gibi ürünü ağız alanına eşdeğer kanala bağlayın.
•Elektrik kablosunu elektrik şemasına bakarak doğru bağladığınızdan emin
olun. Cihaz tüm kutuplarını ayırıcı bir devre kesici düzenekle bağlayın.
• Hava yönüne uygun taktığınızdan emin olun.
• Fana deneme çalışması yapınız, üründe titreşim ve hata olup olmadığını
kontrol edin.
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 6

4

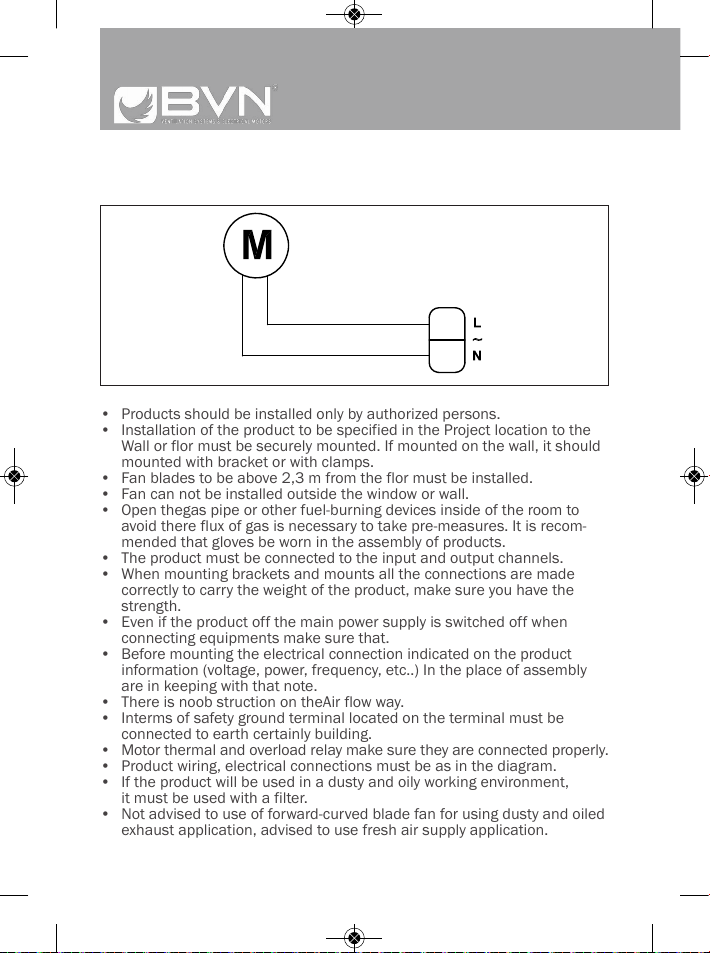

BAĞLANTI ŞEMASI
• Ürünler yalnızca yetkili kişilerce montaj edilmelidir.
• Montajı yapılacak ürün, projede belirtilen yere duvara veya zemine
sağlam bir şekilde monte edilmelidir. Duvara monte edilecekse;
kelepçelerle veya montaj bağlantı ayakları ile monte edilir.
• Vantilatör kanatlarının zeminden 2,3m yukarıda olacak şekilde monte
edilmelidir.
• Vantilatörler pencere veya duvar dışına monte edilemezler.
• Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine
gazların geri akışından kaçınmak için ön tedbirlerin alınması gereklidir.
Ürünlerin montajında eldiven takılması tavsiye edilir.
• Ürünlerin girişve çıkışları kanala bağlanarak kullanılmalıdır.
• Aparatları monte ederken tüm bağlantıların doğru yapıldığından ve
montaj elemanlarının ürün ağırlığını taşıyabilecek mukavemete sahip
olduğundan emin olunuz.
• Ürün kapalı olsa bile aparatları bağlarken ana güç kaynağının kapalı
olduğundan emin olunuz.
• Montaj öncesi ürünün üzerinde belirtilen elektrik bağlantı bilgilerinin
(gerilim, güç, frekans vb.) montaj yapılacak mahaldeki ile uyuşup
uyuşmadığına dikkat ediniz.
• Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Emniyet açısından klemens üzerinde bulunan topraklama terminali
kesinlikle bina toprak hattına bağlanmalıdır.
• Motor termiği ve aşırı yük rölesinin uygun şekilde bağlandığından emin
olunuz.
• Ürün kablo bağlantısı, elektrik bağlantı diyagramındaki gibi olmalıdır.
• Ürün tozlu ve yağlı çalışma ortamında kullanılacak ise mutlaka filtre ile
kullanılmalıdır.
• Öne eğimli fanlar yağlı ve kirli ortamlarda egzoz havalandırması için
tavsiye edilmez, taze hava uygulamalarında kullanılması tavsiye edilir.
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 7

5
KULLANIM KILAVUZU
GARANTi BELGESi
&
KULLANIM
EA serisi Plastik fanlar; mutfaklarda, banyolarda, büro ve işyerlerinde yemek
kokularını, sigara dumanını, istenmeyen koku ve kirli havayı dışarı atmakta
kullanılır. Pencere ve duvarlara kolayca monte edilir. EA plastik fanlar yaygın
olarak yaşamsal ve ticari alanlarda havalandırma amaçlı kullanılırlar. Ufak
alanların havalandırma gereksinimlerine pratik ve ekonomik çözüm sunan
bu fanlar sessiz çalışma sağlarlar.
Kullanıcılar, kanal vantilatörlerini kullanmadan önce kullanma ve bakım
kılavuzunu dikkatle okumak ile yükümlüdürler.
Kullanım ömrü 10 yıldır.
Ürününüzü ilk çalıştırmada ;
•Elektrik kabloları bağlanmadan önce elektriği mutlaka kaynağından
kesiniz. Ürünün elektrik bağlantılarının güvenli ve doğru bir şekilde
yapıldığından emin olunuz.
•Güvenlik ekipmanlarının uygun şekilde bağlanmışolduğundan emin olunuz
•Topraklama bağlantılarını uygun şekilde yapınız
•Kablonun ve elektrik bağlantı kutusunun doğru ve su sızdırmayacak şekilde
kapatılmasını sağlayınız
•Hava çıkışyönü; gövde üzerinde etiket ile işaret edilen yönde olmalıdır.
Hava akımı yolunda herhangi bir engel bulunmamalıdır.
•Kanatlar doğru yönde dönmelidir.
•Ürünün çalışması esnasında, titreşim olmamalı, fanın veya aspiratörün
dönüşünden kaynaklanan dâhili sürtme ve çarpma sesi gelmemelidir.
•Elektrik kaynağı, akım ve frekans değerleri ürün etiketi ile uygunluk göster-
melidir
•Herhangi bir elektrik güvenlik cihazının yanması sonucunda, elektrik
bağlantısı ana kaynaktan hemen kesilmelidir. Ürünü çalıştırmadan önce,
bütün kurulum tekrar dikkatlice kontrol edilmelidir.
•Herhangi bir sorunla karşılaşırsanız yetkili kişilere haber veriniz.
Ürünü sürekli olarak kullanmaya başladığınızda herhangi bir arıza anında
arıza tipi belirlenmelidir. Arızanın giderilebilmesi için mutlaka teknik
servisle irtibata geçilmelidir.
Kesinlikle kendiniz müdahale etmeye kalkışmayınız.
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 8

6

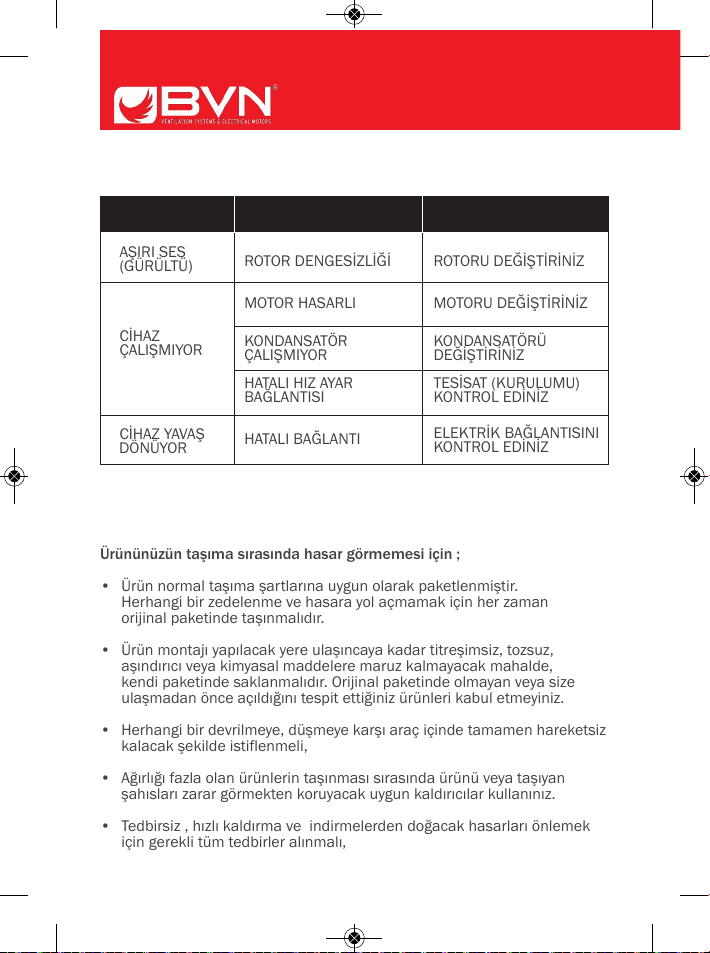

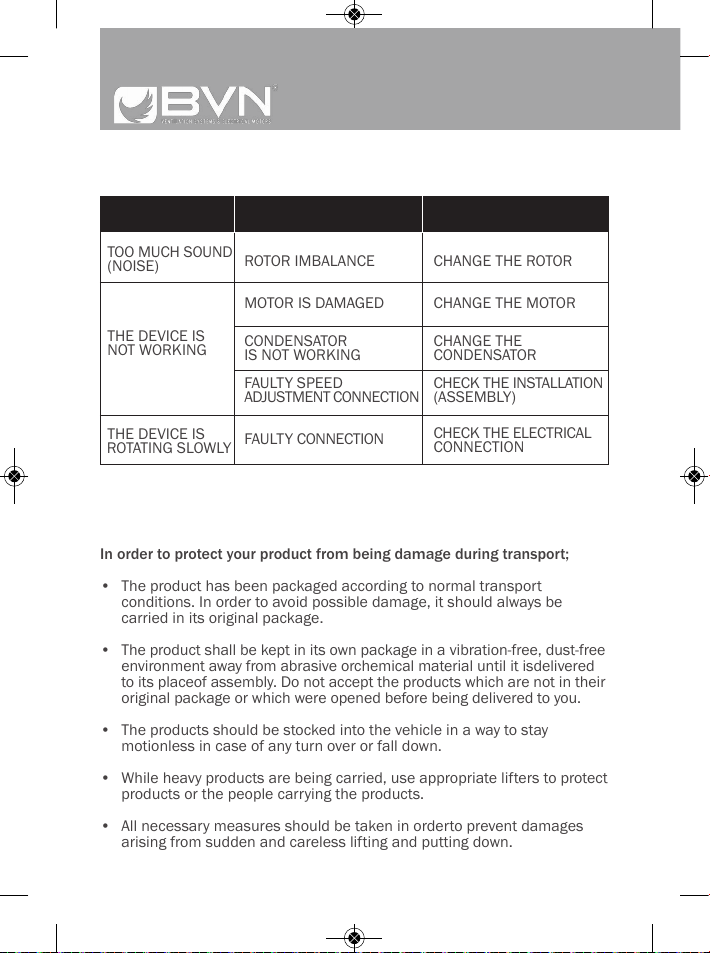

ARIZALAR VE GİDERİLMESİ
TEMİZLİK, BAKIM VE NAKLİYE
Ürününüzün taşıma sırasında hasar görmemesi için ;
• Ürün normal taşıma şartlarına uygun olarak paketlenmiştir.
Herhangi bir zedelenme ve hasara yol açmamak için her zaman
orijinal paketinde taşınmalıdır.
• Ürün montajı yapılacak yere ulaşıncaya kadar titreşimsiz, tozsuz,
aşındırıcı veya kimyasal maddelere maruz kalmayacak mahalde,
kendi paketinde saklanmalıdır. Orijinal paketinde olmayan veya size
ulaşmadan önce açıldığını tespit ettiğiniz ürünleri kabul etmeyiniz.
• Herhangi bir devrilmeye, düşmeye karşı araç içinde tamamen hareketsiz
kalacak şekilde istiflenmeli,
• Ağırlığı fazla olan ürünlerin taşınması sırasında ürünü veya taşıyan
şahısları zarar görmekten koruyacak uygun kaldırıcılar kullanınız.
• Tedbirsiz , hızlı kaldırma ve indirmelerden doğacak hasarları önlemek
için gerekli tüm tedbirler alınmalı,
AŞIRI SES
(GÜRÜLTÜ)
CİHAZ
ÇALIŞMIYOR
CİHAZ YAVAŞ
DÖNÜYOR
ROTOR DENGESİZLİĞİ
MOTOR HASARLI
KONDANSATÖR
ÇALIŞMIYOR
HATALI HIZ AYAR
BAĞLANTISI
HATALI BAĞLANTI
ROTORU DEĞİŞTİRİNİZ
MOTORU DEĞİŞTİRİNİZ
KONDANSATÖRÜ
DEĞİŞTİRİNİZ
TESİSAT (KURULUMU)
KONTROL EDİNİZ
ELEKTRİK BAĞLANTISINI
KONTROL EDİNİZ
ANORMAL DURUM OLASI NEDEN DÜZELTİCİİŞLEM
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 9

7
KULLANIM KILAVUZU
GARANTi BELGESi
&

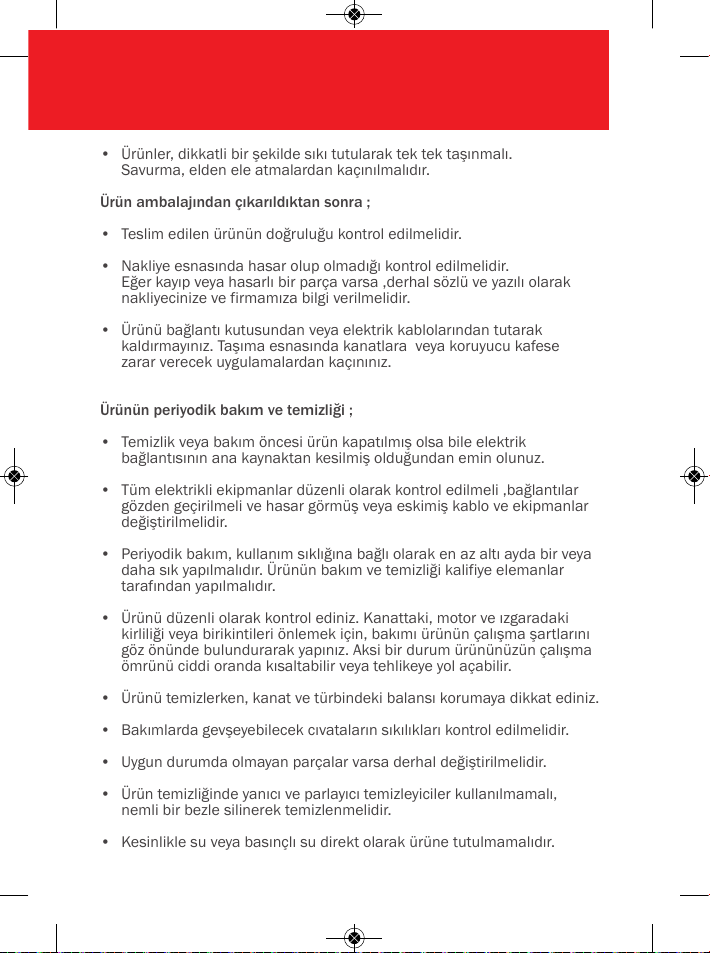

• Ürünler, dikkatli bir şekilde sıkı tutularak tek tek taşınmalı.
Savurma, elden ele atmalardan kaçınılmalıdır.
Ürün ambalajından çıkarıldıktan sonra ;
• Teslim edilen ürünün doğruluğu kontrol edilmelidir.
• Nakliye esnasında hasar olup olmadığı kontrol edilmelidir.
Eğer kayıp veya hasarlı bir parça varsa ,derhal sözlü ve yazılı olarak
nakliyecinize ve firmamıza bilgi verilmelidir.
• Ürünü bağlantı kutusundan veya elektrik kablolarından tutarak
kaldırmayınız. Taşıma esnasında kanatlara veya koruyucu kafese
zarar verecek uygulamalardan kaçınınız.
Ürünün periyodik bakım ve temizliği ;
• Temizlik veya bakım öncesi ürün kapatılmışolsa bile elektrik
bağlantısının ana kaynaktan kesilmişolduğundan emin olunuz.
• Tüm elektrikli ekipmanlar düzenli olarak kontrol edilmeli ,bağlantılar
gözden geçirilmeli ve hasar görmüşveya eskimişkablo ve ekipmanlar
değiştirilmelidir.
• Periyodik bakım, kullanım sıklığına bağlı olarak en az altı ayda bir veya
daha sık yapılmalıdır. Ürünün bakım ve temizliği kalifiye elemanlar
tarafından yapılmalıdır.
• Ürünü düzenli olarak kontrol ediniz. Kanattaki, motor ve ızgaradaki
kirliliği veya birikintileri önlemek için, bakımı ürünün çalışma şartlarını
göz önünde bulundurarak yapınız. Aksi bir durum ürününüzün çalışma
ömrünü ciddi oranda kısaltabilir veya tehlikeye yol açabilir.
• Ürünü temizlerken, kanat ve türbindeki balansı korumaya dikkat ediniz.
• Bakımlarda gevşeyebilecek cıvataların sıkılıkları kontrol edilmelidir.
• Uygun durumda olmayan parçalar varsa derhal değiştirilmelidir.
• Ürün temizliğinde yanıcı ve parlayıcı temizleyiciler kullanılmamalı,
nemli bir bezle silinerek temizlenmelidir.
• Kesinlikle su veya basınçlı su direkt olarak ürüne tutulmamalıdır.
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 10

8

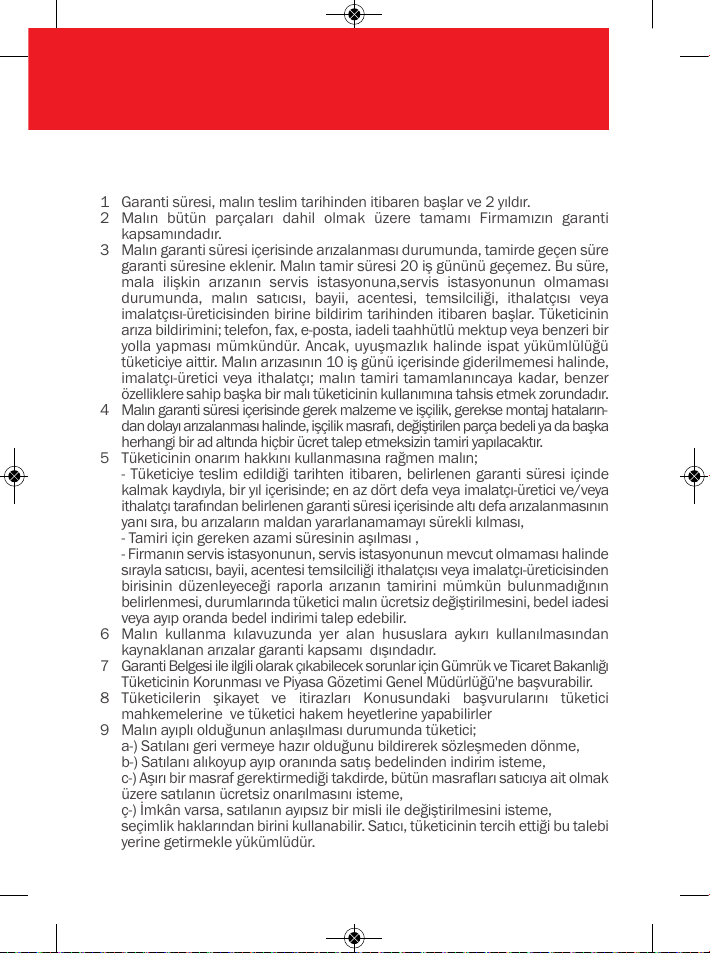

GARANTİVE SERVİS

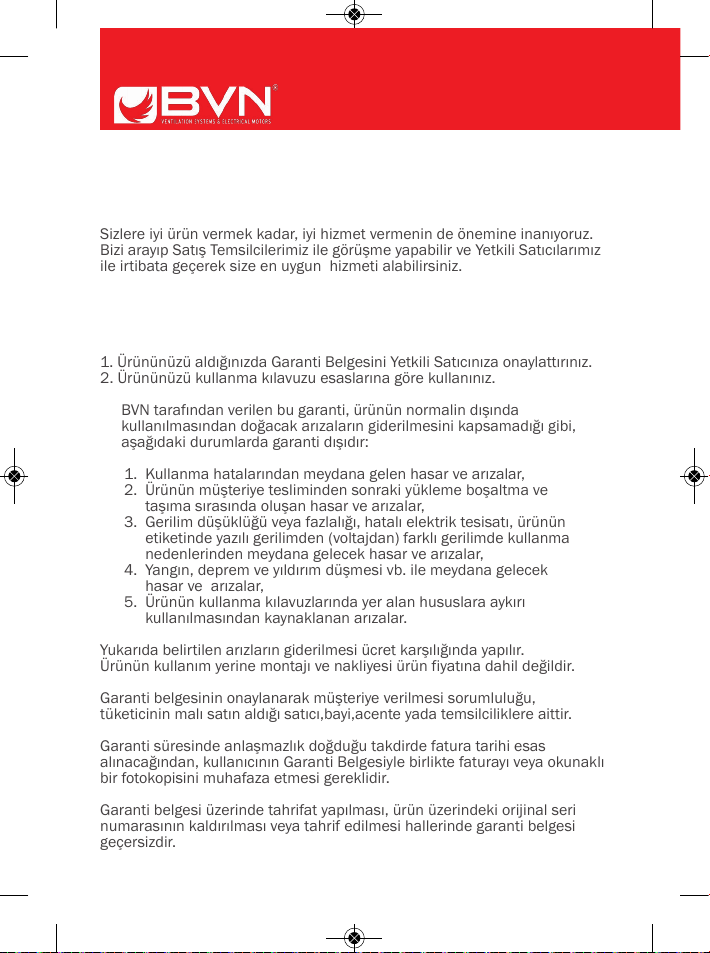

Değerli Müşterimiz,
Sizlere iyi ürün vermek kadar, iyi hizmet vermenin de önemine inanıyoruz.
Bizi arayıp SatışTemsilcilerimiz ile görüşme yapabilir ve Yetkili Satıcılarımız
ile irtibata geçerek size en uygun hizmeti alabilirsiniz.
Aşağıdaki önerilere uymanızı rica ederiz.
1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylattırınız.
2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
BVN tarafından verilen bu garanti, ürünün normalin dışında
kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi,
aşağıdaki durumlarda garanti dışıdır:
1. Kullanma hatalarından meydana gelen hasar ve arızalar,
2. Ürünün müşteriye tesliminden sonraki yükleme boşaltma ve
taşıma sırasında oluşan hasar ve arızalar,
3. Gerilim düşüklüğü veya fazlalığı, hatalı elektrik tesisatı, ürünün
etiketinde yazılı gerilimden (voltajdan) farklı gerilimde kullanma
nedenlerinden meydana gelecek hasar ve arızalar,
4. Yangın, deprem ve yıldırım düşmesi vb. ile meydana gelecek
hasar ve arızalar,
5. Ürünün kullanma kılavuzlarında yer alan hususlara aykırı
kullanılmasından kaynaklanan arızalar.
Yukarıda belirtilen arızların giderilmesi ücret karşılığında yapılır.
Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.
Garanti belgesinin onaylanarak müşteriye verilmesi sorumluluğu,
tüketicinin malı satın aldığı satıcı,bayi,acente yada temsilciliklere aittir.
Garanti süresinde anlaşmazlık doğduğu takdirde fatura tarihi esas
alınacağından, kullanıcının Garanti Belgesiyle birlikte faturayı veya okunaklı
bir fotokopisini muhafaza etmesi gereklidir.
Garanti belgesi üzerinde tahrifat yapılması, ürün üzerindeki orijinal seri
numarasının kaldırılması veya tahrif edilmesi hallerinde garanti belgesi
geçersizdir.
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 11

9
KULLANIM KILAVUZU
GARANTi BELGESi
&
GARANTİŞARTLARI
1Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garanti
kapsamındadır.
3Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre
garanti süresine eklenir. Malın tamir süresi 20 işgününü geçemez. Bu süre,
mala ilişkin arızanın servis istasyonuna,servis istasyonunun olmaması
durumunda, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı veya
imalatçısı-üreticisinden birine bildirim tarihinden itibaren başlar. Tüketicinin
arıza bildirimini; telefon, fax, e-posta, iadeli taahhütlü mektup veya benzeri bir
yolla yapması mümkündür. Ancak, uyuşmazlık halinde ispat yükümlülüğü
tüketiciye aittir. Malın arızasının 10 işgünü içerisinde giderilmemesi halinde,
imalatçı-üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer
özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
4Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hataların-
dan dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka
herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
5Tüketicinin onarım hakkını kullanmasına rağmen malın;
- Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde
kalmak kaydıyla, bir yıl içerisinde; en az dört defa veya imalatçı-üretici ve/veya
ithalatçı tarafından belirlenen garanti süresi içerisinde altı defa arızalanmasının
yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
- Tamiri için gereken azami süresinin aşılması ,
- Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde
sırayla satıcısı, bayii, acentesi temsilciliği ithalatçısı veya imalatçı-üreticisinden
birisinin düzenleyeceği raporla arızanın tamirini mümkün bulunmadığının
belirlenmesi, durumlarında tüketici malın ücretsiz değiştirilmesini, bedel iadesi
veya ayıp oranda bedel indirimi talep edebilir.
6Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından
kaynaklanan arızalar garanti kapsamı dışındadır.
7Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Gümrük ve Ticaret Bakanlığı
Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurabilir.
8Tüketicilerin şikayet ve itirazları Konusundaki başvurularını tüketici
mahkemelerine ve tüketici hakem heyetlerine yapabilirler
9Malın ayıplı olduğunun anlaşılması durumunda tüketici;
a-) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b-) Satılanı alıkoyup ayıp oranında satışbedelinden indirim isteme,
c-) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak
üzere satılanın ücretsiz onarılmasını isteme,
ç-) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme,
seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi
yerine getirmekle yükümlüdür.
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 12

10
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 13

USER’S MANUAL &
CERTIFICATE OF WARRANTY
EA PLASTIC DOMESTIC FANS
(Standard)
Products with BVN brand are manufactured in production facilities with
ISO 9001: 2015 Quality Management System certificate.
EA
1010
1219
1530
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 14

12
NAME
ADDRESS
PHONE / FAX
COMPANY
REPRESENTATIVE’S
SIGNATURE/SEAL
ADI SOYADI
ADRESi
TELEFONU
TYPE
BRAND
MODEL
LABEL AND SERIAL NO
DELIVERY DATE&PLACE
MAX.REPAIR PERIOD
WARRANTY PERIOD
FAN
BVN
EA
20 WORK-DAY
2 YEARS
NAME
ADDRESS
PHONE / FAX
INVOICE DATE&NUMBER
DATE/SIGNATURE/SEAL
MANUFACTURER’S / IMPORTER’S
PRODUCT’S
SELLER’S
MÜŞTERiNiN
BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ.
Ömerli Mah. Hadımköy-İstanbul Cad.No: 147
Arnavutköy/İSTANBUL
0212 771 48 48 / 0212 771 48 42
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 15

13
USER’S MANUAL
CERTIFICATE OF WARRANTY
•These fans contain rotating parts and electrical connections. Therefore,
pay attention to safety warnings during their assembly, maintenance and
operation.
•Electrical connections and assembly must be made by authorized persons.
•Electrical connections of the fan should not be damaged when the ceiling or
the wall is drilled or broken.
•The product must have an air duct of its own.
•During transport, operation and maintenance, hands should be protected
with gloves against cuts.
•The fan should in no way be touched while operating.
•Proper cleaning should be done with periodic intervals; otherwise the
product might be harmed.
•Keep the fan away from children and do not let unauthorized people to use it.
•Do not use do product at ambient temperature over 40 °C
•Our company manufactures products that are harmful to human health,
mercury, PCBs (poliklorürlübifenil), does not contain asbestos materials
•To avoid any risk of accidental start-up of the thermal breaker, this device
must not be powered by an external switching device, such as a timer, or
connected to a circuit that is regularly switched off and opened by the utility.
•Contact separation in all poles along with a circuit breaker that must be
connected to fixed wiring installations in accordance with the rules.
•Electrical cords definitely turn off the power before connecting.
•If the supply cable is damaged, it must be replaced by the manufacturer
or its service agent or equally qualified personnel to avoid a hazardous
situation.
•This device may be used by children aged 8 years and older and people with
a lack of physical, sensory or mental abilities or lack of experience and
knowledge if they were supervised or the instructions was taught to them
about the safe usage of this device and if the hazards involved have been
understood by them. if they have been supervised or instructed regarding
the safe use and the hazards involved have been understood by them.
•Children should not play with the device
•Cleaning and user maintenance should not be performed by unsupervised
children.
SAFETY WARNINGS
&
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 16

14
Products supplied on the markings or accompanying other printed documents
according to the standards of the declared value obtained in the laboratory
values. These values may depending on operational and environmental condi-
tions of the product.
TYPE V Hz W A d/d m3/h IP CL
VOLTAGE FREQUENCY POWER CURRENT SPEED AIR FLOW SOUND LEVEL WEIGHT
230 50 13 0,09 2600 100 20 B
230 50 14 0,09 2400 200 20 B
230 50 21 0,13 2000 300 20 B
EA 1010
EA 1219
EA 1530
TYPE A B C D E
149 32 59 97 149
170 32 59 118 170
200 38 59 145 200
EA 1010
EA 1219
EA 1530
TECHNICAL FEATURES
IP 20 CLASS II CL B
A
E
D
C B
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 17

MATTERS TO BE CONSIDERED IN ASSEMBLY
•Device for mounting holes and the distance from the mouth to the device
according to the product structure of the flange.
•Put the device with insulating material between two-product.
•product device mounting nut please help.
•As shown in Figure 4 is equivalent to the product channel, connect the
mouth area.
•connect the power cord, make sure that the correct wiring diagram looking.
Device mounted on an all-pole circuit breaker, connect the splitter.
•Be sure to attach the air according to the direction.
•Fana carry out trials of the product, check whether vibration and error
15
USER’S MANUAL
CERTIFICATE OF WARRANTY
&
ASSEMBL
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 18

16
CONNECTION / SINGLE-PHASE CONNECTION
• Products should be installed only by authorized persons.
• Installation of the product to be specified in the Project location to the
Wall or flor must be securely mounted. If mounted on the wall, it should
mounted with bracket or with clamps.
• Fan blades to be above 2,3 m from the flor must be installed.
• Fan can not be installed outside the window or wall.
• Open thegas pipe or other fuel-burning devices inside of the room to
avoid there flux of gas is necessary to take pre-measures. It is recom-
mended that gloves be worn in the assembly of products.
• The product must be connected to the input and output channels.
• When mounting brackets and mounts all the connections are made
correctly to carry the weight of the product, make sure you have the
strength.
• Even if the product off the main power supply is switched off when
connecting equipments make sure that.
• Before mounting the electrical connection indicated on the product
information (voltage, power, frequency, etc..) In the place of assembly
are in keeping with that note.
• There is noob struction on theAir flow way.
• Interms of safety ground terminal located on the terminal must be
connected to earth certainly building.
•Motor thermal and overload relay make sure they are connected properly.
• Product wiring, electrical connections must be as in the diagram.
• If the product will be used in a dusty and oily working environment,
it must be used with a filter.
• Not advised to use of forward-curved blade fan for using dusty and oiled
exhaust application, advised to use fresh air supply application.
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 19

17
USER’S MANUAL
CERTIFICATE OF WARRANTY
&
USAGE
EA series Plastic fans are using in kitchens, bathrooms, offices and work-
places food odors, tobacco smoke, unpleasant odors and to eject stale air.
They can be assembled to the windows and walls easily. EA plastic fans are
widely used for commercial and residential ventilations. EA fans offering prac-
tical and economical solution to ventilate small areas.
Please read the manual carefully before using and maintenance.
Expected life of the products is 10 years.
When using your product for the first time;
•Before connecting electric cables, you must not forget to cut the power
supply. Be sure that electrical connections of the product are established
correctly and safely.
• Be sure that safety equipment is connected correctly.
• Properly establish earthing connections.
•Be sure that the cable and electric connection box are closed correctly
and do not admit water leakage.
• Air exit direction should be in the direction indicated with the label on the
body. There shall not be any obstacles in the air flow route.
• The wings should rotate in the correct direction.
• While the product is operating, there shall not be any vibration or internal
rubbing or hitting voice due to the rotation of the fan or the suction fan.
• Power supply, current and frequency values shall comply with the product
label.
• If any electricity warning device turns on, electric connection should im-
mediately be cut from the main power supply. Before starting the product,
all the installation should be controlled again carefully.
• If any problem occurs, please consult authorized persons.
In case of any defect after you have started using the product continuously,
the type of defect should be determined. In order to remove the defect, the
technical service must be contacted. You must not try to fix the problem
yourself.
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 20

18
DEFECTS AND HOW TO FIX THEM
CLEANING, MAINTENANCE and TRANSPORT
In order to protect your product from being damage during transport;
• The product has been packaged according to normal transport
conditions. In order to avoid possible damage, it should always be
carried in its original package.
•The product shall be kept in its own package in a vibration-free, dust-free
environment away from abrasive orchemical material until it isdelivered
to its placeof assembly. Do not accept the products which are not in their
original package or which were opened before being delivered to you.
• The products should be stocked into the vehicle in a way to stay
motionless in case of any turn over or fall down.
• While heavy products are being carried, use appropriate lifters to protect
products or the people carrying the products.
• All necessary measures should be taken in orderto prevent damages
arising from sudden and careless lifting and putting down.
TOO MUCH SOUND
(NOISE)
THE DEVICE IS
NOT WORKING
THE DEVICE IS
ROTATING SLOWLY
ROTOR IMBALANCE
MOTOR IS DAMAGED
CONDENSATOR
IS NOT WORKING
FAULTY SPEED
ADJUSTMENT CONNECTION
FAULTY CONNECTION
CHANGE THE ROTOR
CHANGE THE MOTOR
CHANGE THE
CONDENSATOR
CHECK THE INSTALLATION
(ASSEMBLY)
CHECK THE ELECTRICAL
CONNECTION
ABNORMAL
SITUATION POSSIBLE CAUSE HOW TO FIX
EA_klavuz2020.qxp_Layout 1 8.10.2020 17:53 Page 21
