KULLANMA KILAVUZU &
GARANTi BELGESi
KANAL TİPİ SIĞINAK
HAVALANDIRMA CİHAZI
BSH
40-25
50-35 A
50-35 B
80-45 A
80-45 B
100-65 A
100-65 B
BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi
belgesine sahip üretim tesisinde üretilmektedir.
BSH_klavuz2020.qxp_Layout 1 29.01.2020 13:38 Page 2

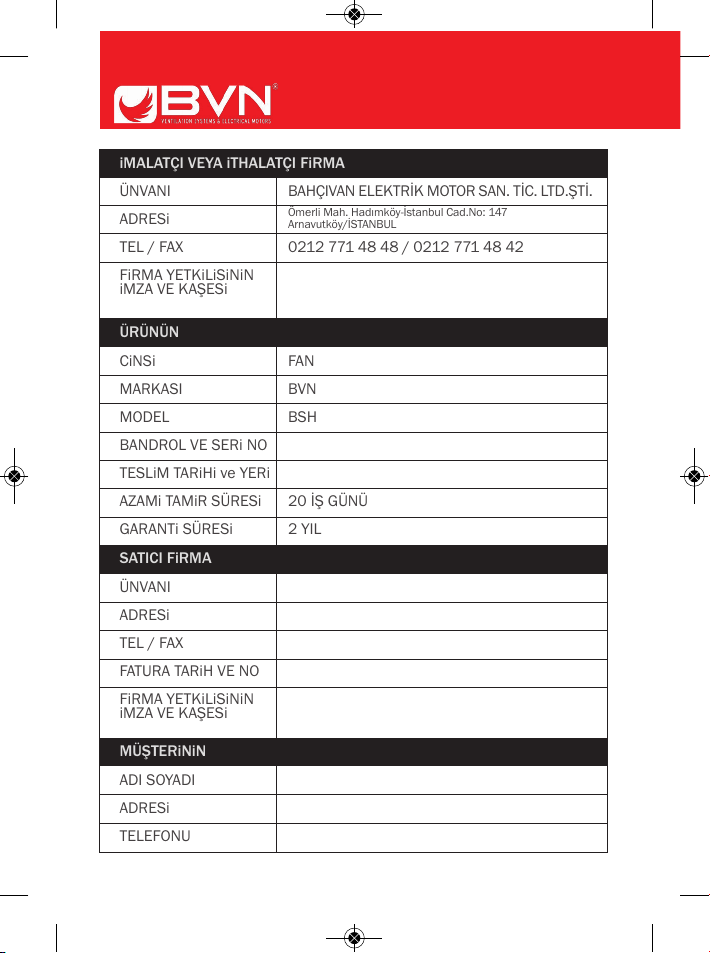

ÜNVANI
ADRESi
TEL / FAX
FiRMA YETKiLiSiNiN
iMZA VE KAŞESi
ADI SOYADI
ADRESi
TELEFONU
CiNSi
MARKASI
MODEL
BANDROL VE SERi NO
TESLiM TARiHi ve YERi
AZAMi TAMiR SÜRESi
GARANTi SÜRESi
FAN
BVN
BSH
20 İŞ GÜNÜ
2 YIL
ÜNVANI
ADRESi
TEL / FAX
FATURA TARiH VE NO
FiRMA YETKiLiSiNiN
iMZA VE KAŞESi
iMALATÇI VEYA iTHALATÇI FiRMA
ÜRÜNÜN
SATICI FiRMA
MÜŞTERiNiN
BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ.
Ömerli Mah. Hadımköy-İstanbul Cad.No: 147
Arnavutköy/İSTANBUL
0212 771 48 48 / 0212 771 48 42
BSH_klavuz2020.qxp_Layout 1 29.01.2020 13:38 Page 3

1
KULLANIM KILAVUZU
GARANTi BELGESi

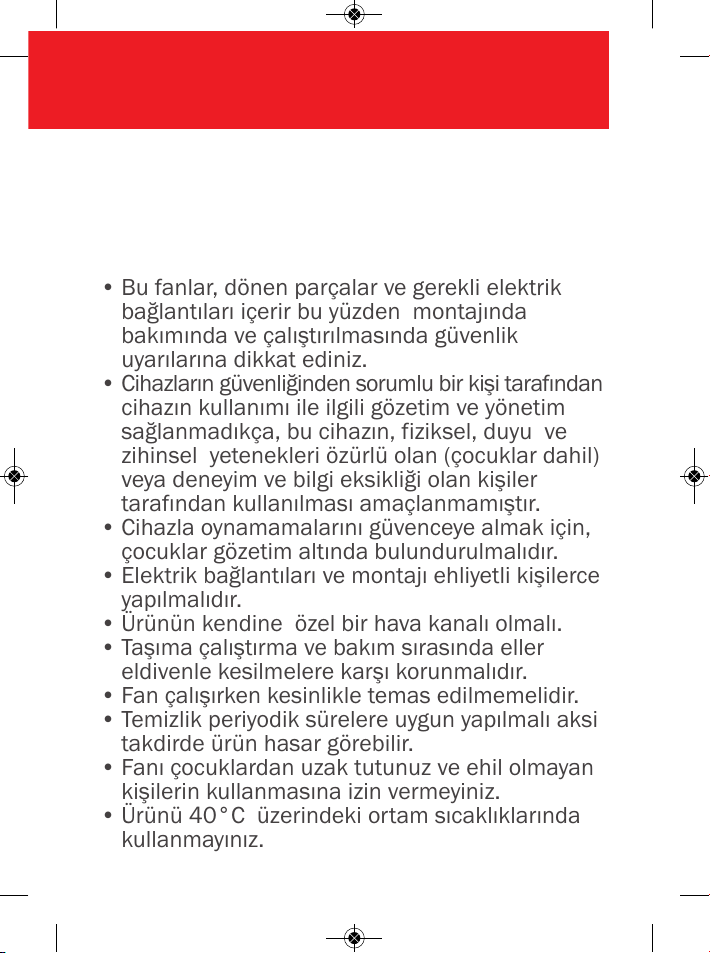

• Bu fanlar, dönen parçalar ve gerekli elektrik
bağlantıları içerir bu yüzden montajında
bakımında ve çalıştırılmasında güvenlik
uyarılarına dikkat ediniz.
•Cihazların güvenliğinden sorumlu bir kişi tarafından
cihazın kullanımı ile ilgili gözetim ve yönetim
sağlanmadıkça, bu cihazın, fiziksel, duyu ve
zihinsel yetenekleri özürlü olan (çocuklar dahil)
veya deneyim ve bilgi eksikliği olan kişiler
tarafından kullanılması amaçlanmamıştır.
• Cihazla oynamamalarını güvenceye almak için,
çocuklar gözetim altında bulundurulmalıdır.
•Elektrik bağlantıları ve montajı ehliyetli kişilerce
yapılmalıdır.
• Ürünün kendine özel bir hava kanalı olmalı.
• Taşıma çalıştırma ve bakım sırasında eller
eldivenle kesilmelere karşı korunmalıdır.
•Fan çalışırken kesinlikle temas edilmemelidir.
• Temizlik periyodik sürelere uygun yapılmalı aksi
takdirde ürün hasar görebilir.
• Fanı çocuklardan uzak tutunuz ve ehil olmayan
kişilerin kullanmasına izin vermeyiniz.
• Ürünü 40°C üzerindeki ortam sıcaklıklarında
kullanmayınız.
GÜVENLİK UYARILARI
&
BSH_klavuz2020.qxp_Layout 1 29.01.2020 13:38 Page 4

2

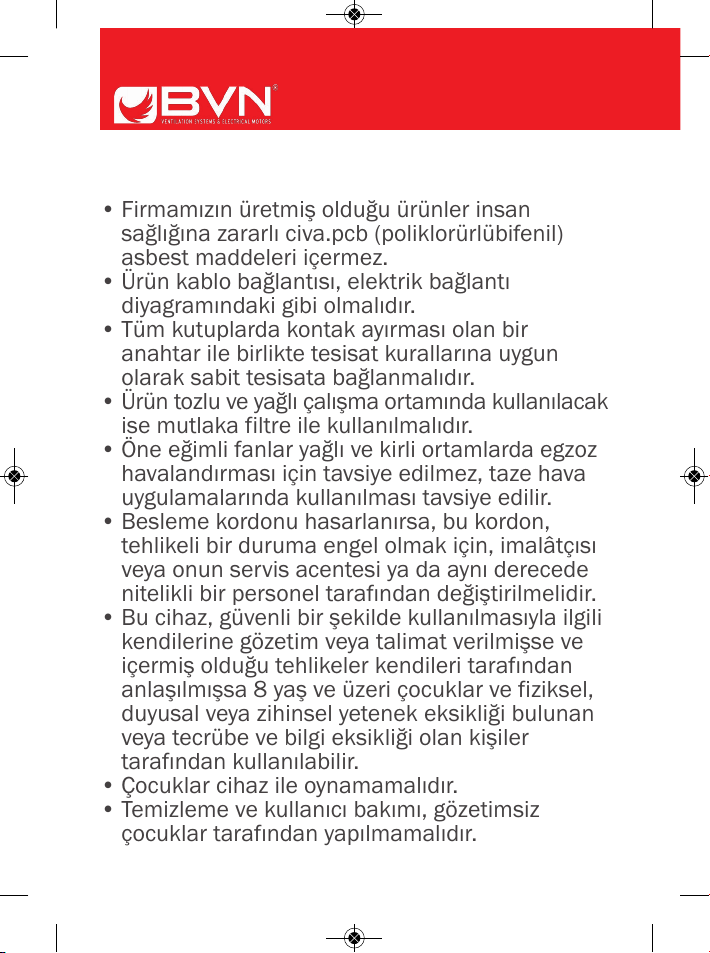

•Firmamızın üretmiş olduğu ürünler insan
sağlığına zararlı civa.pcb (poliklorürlübifenil)
asbest maddeleri içermez.
• Ürün kablo bağlantısı, elektrik bağlantı
diyagramındaki gibi olmalıdır.
• Tüm kutuplarda kontak ayırması olan bir
anahtar ile birlikte tesisat kurallarına uygun
olarak sabit tesisata bağlanmalıdır.
•Ürün tozlu ve yağlı çalışma ortamında kullanılacak
ise mutlaka filtre ile kullanılmalıdır.
• Öne eğimli fanlar yağlı ve kirli ortamlarda egzoz
havalandırması için tavsiye edilmez, taze hava
uygulamalarında kullanılması tavsiye edilir.
• Besleme kordonu hasarlanırsa, bu kordon,
tehlikeli bir duruma engel olmak için, imalâtçısı
veya onun servis acentesi ya da aynı derecede
nitelikli bir personel tarafından değiştirilmelidir.
• Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili
kendilerine gözetim veya talimat verilmişse ve
içermiş olduğu tehlikeler kendileri tarafından
anlaşılmışsa 8 yaş ve üzeri çocuklar ve fiziksel,
duyusal veya zihinsel yetenek eksikliği bulunan
veya tecrübe ve bilgi eksikliği olan kişiler
tarafından kullanılabilir.
• Çocuklar cihaz ile oynamamalıdır.
•Temizleme ve kullanıcı bakımı, gözetimsiz
çocuklar tarafından yapılmamalıdır.
BSH_klavuz2020.qxp_Layout 1 29.01.2020 13:38 Page 5

3
KULLANIM KILAVUZU
GARANTi BELGESi
&

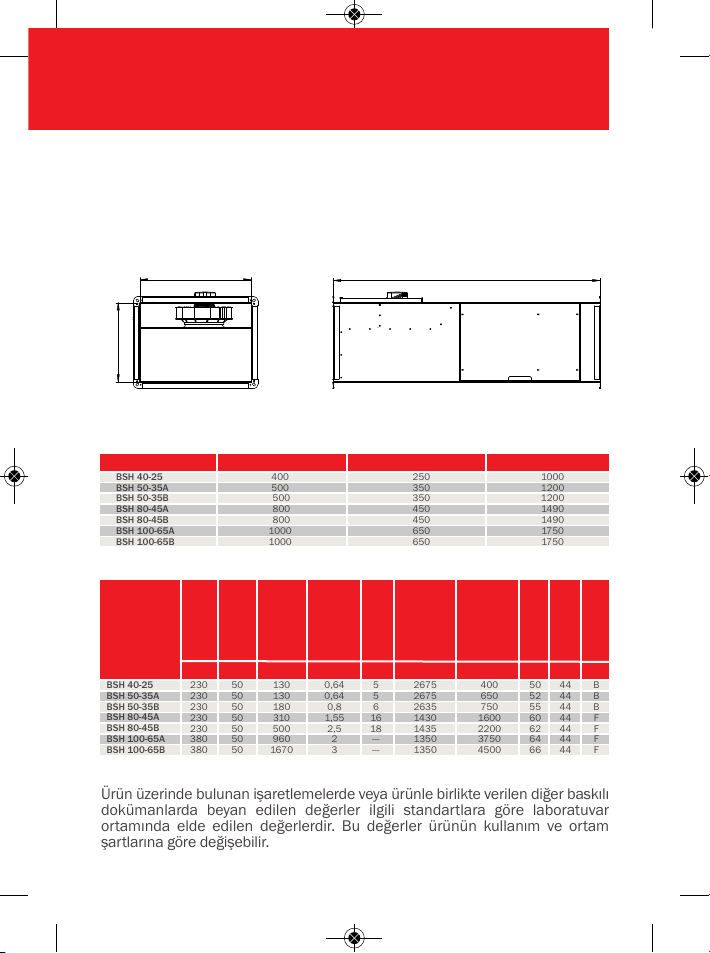

Ürün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer baskılı
dokümanlarda beyan edilen değerler ilgili standartlara göre laboratuvar
ortamında elde edilen değerlerdir. Bu değerler ürünün kullanım ve ortam
şartlarına göre değişebilir.
TİP A B C
BSH 40-25
BSH 50-35A
BSH 50-35B
BSH 80-45A
BSH 80-45B
BSH 100-65A
BSH 100-65B
400 250 1000
500 350 1200
500 350 1200
800 450 1490
800 450 1490
1000 650 1750
1000 650 1750
VOLTAJ FREKANS GÜÇ AKIM KONDANSATÖR DEVİR DEBİ SES SEVİYESİ KORUMA SINIFI YALITIM SINIFI
230 50 130 0,64 5 2675 400 50 44 B
230 50 130 0,64 5 2675 650 52 44 B
230 50 180 0,8 6 2635 750 55 44 B
230 50 310 1,55 16 1430 1600 60 44 F
230 50 500 2,5 18 1435 2200 62 44 F
380 50 960 2 --- 1350 3750 64 44 F
380 50 1670 3 --- 1350 4500 66 44 F
BSH 40-25
BSH 50-35A
BSH 50-35B
BSH 80-45A
BSH 80-45B
BSH 100-65A
BSH 100-65B
TİP V Hz W (A) µF D/dak m3/h dB(A) IP CL
B
A
C
TEKNİK ÖZELLİKLER
IP 44 CL B/F
BSH_klavuz2020.qxp_Layout 1 29.01.2020 13:38 Page 6

4
B/2 B/2
B

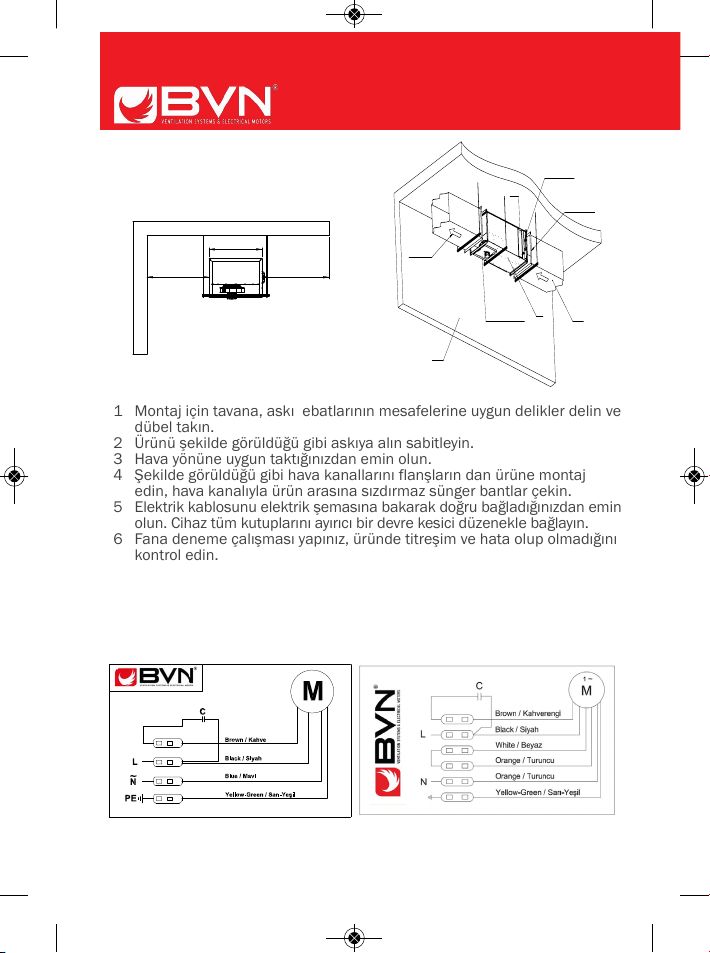

MONTAJ ŞEMASI
BAĞLANTI ŞEMASI
1 Montaj için tavana, askı ebatlarının mesafelerine uygun delikler delin ve
dübel takın.
2 Ürünü şekilde görüldüğü gibi askıya alın sabitleyin.
3 Hava yönüne uygun taktığınızdan emin olun.
4 Şekilde görüldüğü gibi hava kanallarını flanşların dan ürüne montaj
edin, hava kanalıyla ürün arasına sızdırmaz sünger bantlar çekin.
5Elektrik kablosunu elektrik şemasına bakarak doğru bağladığınızdan emin
olun. Cihaz tüm kutuplarını ayırıcı bir devre kesici düzenekle bağlayın.
6 Fana deneme çalışması yapınız, üründe titreşim ve hata olup olmadığını
kontrol edin.
BSH 40-25 / BSH 50-35 A / B BSH 80-45 A / B
Duvar
Wall
Bakım Kapağı
Maintenance Cover BSH Kanal Duct
Flanş+Sünger
Flange+Sponge
Filtre
Filter
Acil Durum Kolu
Emergrncy arm
Hava Yönü
Air Direction
BSH_klavuz2020.qxp_Layout 1 29.01.2020 13:38 Page 7

5
KULLANIM KILAVUZU
GARANTi BELGESi
&

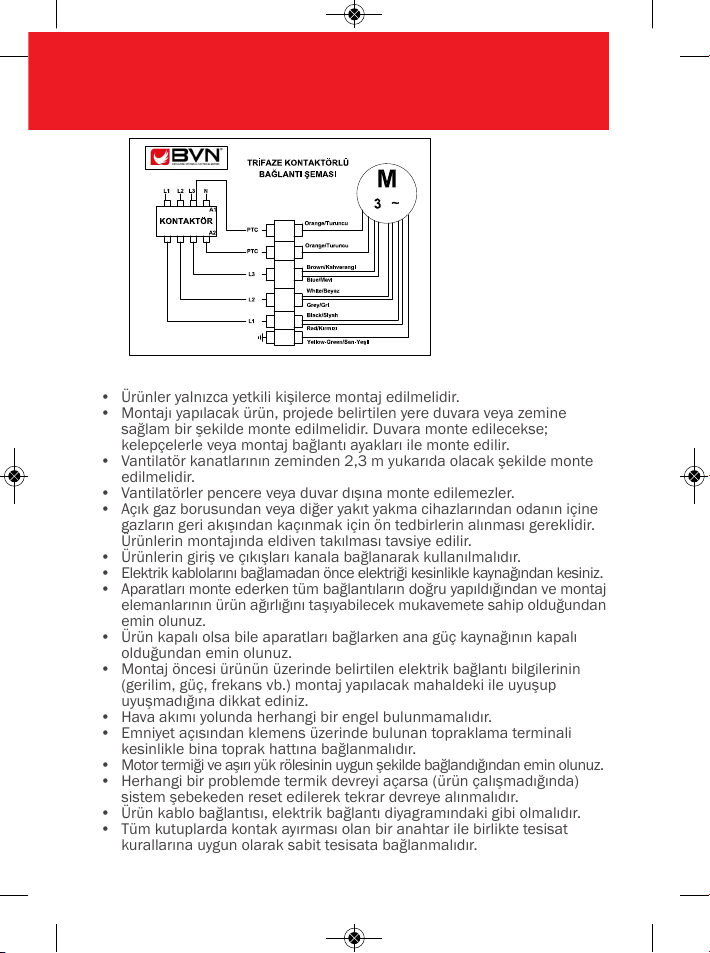

• Ürünler yalnızca yetkili kişilerce montaj edilmelidir.
• Montajı yapılacak ürün, projede belirtilen yere duvara veya zemine
sağlam bir şekilde monte edilmelidir. Duvara monte edilecekse;
kelepçelerle veya montaj bağlantı ayakları ile monte edilir.
• Vantilatör kanatlarının zeminden 2,3 m yukarıda olacak şekilde monte
edilmelidir.
• Vantilatörler pencere veya duvar dışına monte edilemezler.
• Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine
gazların geri akışından kaçınmak için ön tedbirlerin alınması gereklidir.
Ürünlerin montajında eldiven takılması tavsiye edilir.
• Ürünlerin giriş ve çıkışları kanala bağlanarak kullanılmalıdır.
•Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz.
•Aparatları monte ederken tüm bağlantıların doğru yapıldığından ve montaj
elemanlarının ürün ağırlığını taşıyabilecek mukavemete sahip olduğundan
emin olunuz.
•Ürün kapalı olsa bile aparatları bağlarken ana güç kaynağının kapalı
olduğundan emin olunuz.
• Montaj öncesi ürünün üzerinde belirtilen elektrik bağlantı bilgilerinin
(gerilim, güç, frekans vb.) montaj yapılacak mahaldeki ile uyuşup
uyuşmadığına dikkat ediniz.
•Hava akımı yolunda herhangi bir engel bulunmamalıdır.
•Emniyet açısından klemens üzerinde bulunan topraklama terminali
kesinlikle bina toprak hattına bağlanmalıdır.
•Motor termiği ve aşırı yük rölesinin uygun şekilde bağlandığından emin olunuz.
•Herhangi bir problemde termik devreyi açarsa (ürün çalışmadığında)
sistem şebekeden reset edilerek tekrar devreye alınmalıdır.
• Ürün kablo bağlantısı, elektrik bağlantı diyagramındaki gibi olmalıdır.
• Tüm kutuplarda kontak ayırması olan bir anahtar ile birlikte tesisat
kurallarına uygun olarak sabit tesisata bağlanmalıdır.
BSH 100-65 A / B
BSH_klavuz2020.qxp_Layout 1 29.01.2020 13:38 Page 8

6
KULLANIM

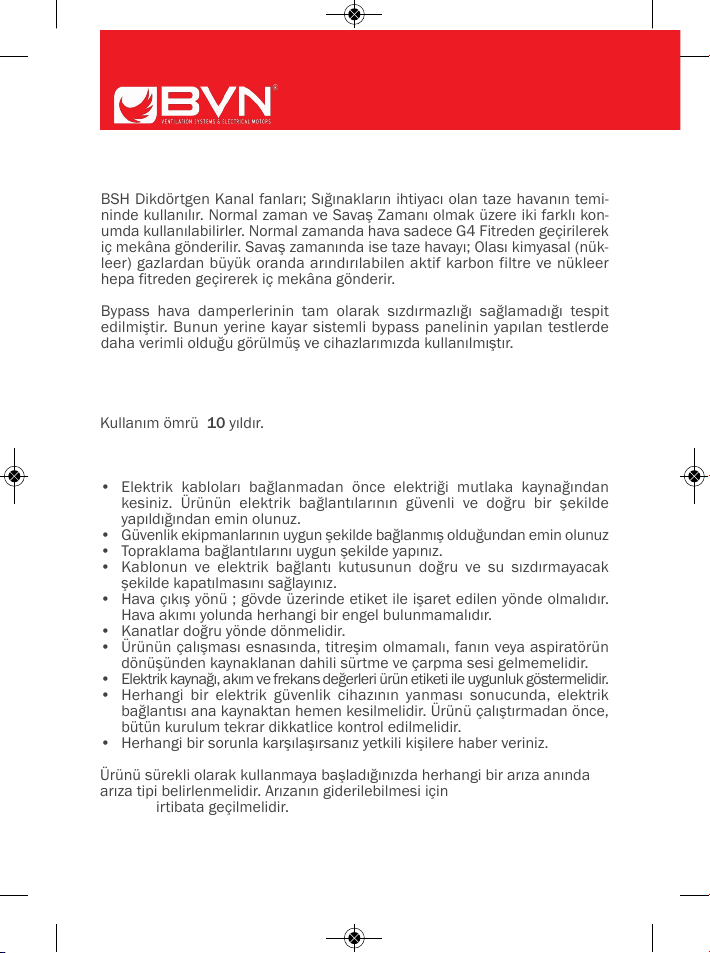

BSH Dikdörtgen Kanal fanları; Sığınakların ihtiyacı olan taze havanın temi-
ninde kullanılır. Normal zaman ve Savaş Zamanı olmak üzere iki farklı kon-
umda kullanılabilirler. Normal zamanda hava sadece G4 Fitreden geçirilerek
iç mekâna gönderilir. Savaş zamanında ise taze havayı; Olası kimyasal (nük-
leer) gazlardan büyük oranda arındırılabilen aktif karbon filtre ve nükleer
hepa fitreden geçirerek iç mekâna gönderir.
Bypass hava damperlerinin tam olarak sızdırmazlığı sağlamadığı tespit
edilmiştir. Bunun yerine kayar sistemli bypass panelinin yapılan testlerde
daha verimli olduğu görülmüş ve cihazlarımızda kullanılmıştır.
Kullanıcılar, ürünü kullanmadan önce kullanma ve bakım kılavuzunu
dikkatle okumak ile yükümlüdürler.
Kullanım ömrü 10 yıldır.
Ürününüzü ilk çalıştırmada ;
•Elektrik kabloları bağlanmadan önce elektriği mutlaka kaynağından
kesiniz. Ürünün elektrik bağlantılarının güvenli ve doğru bir şekilde
yapıldığından emin olunuz.
•Güvenlik ekipmanlarının uygun şekilde bağlanmış olduğundan emin olunuz
• Topraklama bağlantılarını uygun şekilde yapınız.
•Kablonun ve elektrik bağlantı kutusunun doğru ve su sızdırmayacak
şekilde kapatılmasını sağlayınız.
•Hava çıkış yönü ; gövde üzerinde etiket ile işaret edilen yönde olmalıdır.
Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Kanatlar doğru yönde dönmelidir.
•Ürünün çalışması esnasında, titreşim olmamalı, fanın veya aspiratörün
dönüşünden kaynaklanan dahili sürtme ve çarpma sesi gelmemelidir.
•Elektrik kaynağı, akım ve frekans değerleri ürün etiketi ile uygunluk göstermelidir.
•Herhangi bir elektrik güvenlik cihazının yanması sonucunda, elektrik
bağlantısı ana kaynaktan hemen kesilmelidir. Ürünü çalıştırmadan önce,
bütün kurulum tekrar dikkatlice kontrol edilmelidir.
•Herhangi bir sorunla karşılaşırsanız yetkili kişilere haber veriniz.
Ürünü sürekli olarak kullanmaya başladığınızda herhangi bir arıza anında
arıza tipi belirlenmelidir. Arızanın giderilebilmesi için mutlaka teknik
servisle irtibata geçilmelidir.
Kesinlikle kendiniz müdahale etmeye kalkışmayınız.
BSH_klavuz2020.qxp_Layout 1 29.01.2020 13:38 Page 9

7
KULLANIM KILAVUZU
GARANTi BELGESi
&
ARIZALAR VE GİDERİLMESİ
TEMİZLİK, BAKIM VE NAKLİYE
Ürününüzün taşıma sırasında hasar görmemesi için ;
•Ürün normal taşıma şartlarına uygun olarak paketlenmiştir.
Herhangi bir zedelenme ve hasara yol açmamak için her zaman
orijinal paketinde taşınmalıdır.
• Ürün montajı yapılacak yere ulaşıncaya kadar titreşimsiz, tozsuz,
aşındırıcı veya kimyasal maddelere maruz kalmayacak mahalde,
kendi paketinde saklanmalıdır. Orijinal paketinde olmayan veya size
ulaşmadan önce açıldığını tespit ettiğiniz ürünleri kabul etmeyiniz.
•Herhangi bir devrilmeye, düşmeye karşı araç içinde tamamen hareketsiz
kalacak şekilde istiflenmeli,
• Ağırlığı fazla olan ürünlerin taşınması sırasında ürünü veya taşıyan
şahısları zarar görmekten koruyacak uygun kaldırıcılar kullanınız.
• Tedbirsiz , hızlı kaldırma ve indirmelerden doğacak hasarları önlemek
için gerekli tüm tedbirler alınmalı,
AŞIRI SES
(GÜRÜLTÜ)
CİHAZ
ÇALIŞMIYOR
CİHAZ YAVAŞ
DÖNÜYOR
ROTOR DENGESİZLİĞİ
MOTOR HASARLI
KONDANSATÖR
ÇALIŞMIYOR
HATALI HIZ AYAR
BAĞLANTISI
HATALI BAĞLANTI
ROTORU DEĞİŞTİRİNİZ
MOTORU DEĞİŞTİRİNİZ
KONDANSATÖRÜ
DEĞİŞTİRİNİZ
TESİSAT (KURULUMU)
KONTROL EDİNİZ
ELEKTRİK BAĞLANTISINI
KONTROL EDİNİZ
ANORMAL DURUM OLASI NEDEN DÜZELTİCİ İŞLEM
