KULLANIM KILAVUZU
GARANTi BELGESi
•Bu fanlar dönen parçalar ve gerekli elektrik
bağlantıları içerir bu yüzden montajında
bakımında ve çalıştırılmasında güvenlik
uyarılarına dikkat ediniz.
•Cihazların güvenliğinden sorumlu bir kişi tarafın-
dan cihazın kullanımı ile ilgili gözetim ve yönetim
sağlanmadıkça, bu cihazın, fiziksel, duyu ve
zihinsel yetenekleri özürlü olan (çocuklar dahil)
veya deneyim ve bilgi eksikliği olan kişiler
tarafından kullanılması amaçlanmamıştır.
• Cihazla oynamamalarını güvenceye almak için
çocuklar, gözetim altında bulundurulmalıdır.
• Elektrik bağlantıları ve montajı ehliyetli kişilerce
yapılmalıdır.
• Ürünün kendine özel bir hava kanalı olmalı.
• Taşıma çalıştırma ve bakım sırasında eller el-
divenle kesilmelere karşı korunmalıdır.
• Fan çalışırken kesinlikle temas edilmemelidir.
• Temizlik periyodik sürelere uygun yapılmalı aksi
takdirde ürün hasar görebilir.
• Fanı çocuklardan uzak tutunuz ve ehil olmayan
kişilerin kullanmasına izin vermeyiniz.
• Ürünü 40°C üzerindeki ortam sıcaklıklarında
kullanmayınız.
GÜVENLİK UYARILARI
&
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 4

2
• Firmamızın üretmişolduğu ürünlerin insan
sağlığına zararlı civa.pcb (poliklorürlübifenil).
asbest maddeleri içemez.
•Isıl kesicinin istenmeden başlangıç konumuna
gelmesinden kaynaklanan bir tehlikeyi önlemek
için, bu cihaz bir zamanlayıcı gibi dışbir anahtar-
lama düzeni üzerinden beslenmemeli veya
yardımcı program vasıtasıyla düzenli olarak
devresi kapatılan ve açılan bir devreye bağlan-
mamalıdır.
• Tüm kutuplarda kontak ayırması olan bir devre
kesici ile birlikte tesisat kurallarına uygun olarak
sabit tesisata bağlanmalıdır.
• Elektrik kablolarını bağlamadan önce elektriği
kesinlikle kaynağından kesiniz.
• Besleme kordonu hasarlanırsa, bu kordon,
tehlikeli bir duruma engel olmak için, imalâtçısı
veya onun servis acentesi ya da aynı derecede
nitelikli bir personel tarafından değiştirilmelidir.
• Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili
kendilerine gözetim veya talimat verilmişse ve
içermişolduğu tehlikeler kendileri tarafından
anlaşılmışsa 8 yaşve üzeri çocuklar ve fiziksel,
duyusal veya zihinsel yetenek eksikliği bulunan
veya tecrübe ve bilgi eksikliği olan kişiler tarafın-
dan kullanılabilir.
• Çocuklar cihaz ile oynamamalıdır.
• Temizleme ve kullanıcı bakımı, gözetimsiz
çocuklar tarafından yapılmamalıdır.
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 5

3
KULLANIM KILAVUZU
GARANTi BELGESi
&
Ürün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer
baskılı dokümanlarda beyan edilen değerler ilgili standartlara göre laboratuvar
ortamında elde edilen değerlerdir. Bu değerler ürünün kullanım ve ortam
şartlarına göre değişebilir.
TEKNİK ÖZELLİKLER
IP 44 CL B
VOLTAJ FREKANS GÜÇ AKIM KONDANSATÖR DEVİR DEBİ SES SEVİYESİ KORUMA SINIFI YALITIM SINIFI
230 50 80 0,35 2,5 2450 250 42 44 B
230 50 85 0,38 2,5 2250 275 46 44 B
230 50 138 0,61 4 2300 485 48 44 B
230 50 200 0,88 6 2250 600 52 44 B
BDRS 125-50
BDRS 120-60
BDRS 140-60
BDRS 160-60
TİP V Hz W (A) µF D/dak m3/h dB(A) IP CL
TİP A B C D E F G H J K L M N
BDRS 125-50
BDRS 120-60
BDRS 140-60
BDRS 160-60
77 72 88 5 62 98 86 66 170 180 128 66 94
99 69 100 5 69 98 116 81 173 183 133 83 134
112 112 129 5 92 112 129 84 206 216 151 86 133
112 112 129 5 93 130 129 84 270 260 165 86 133
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 6

4

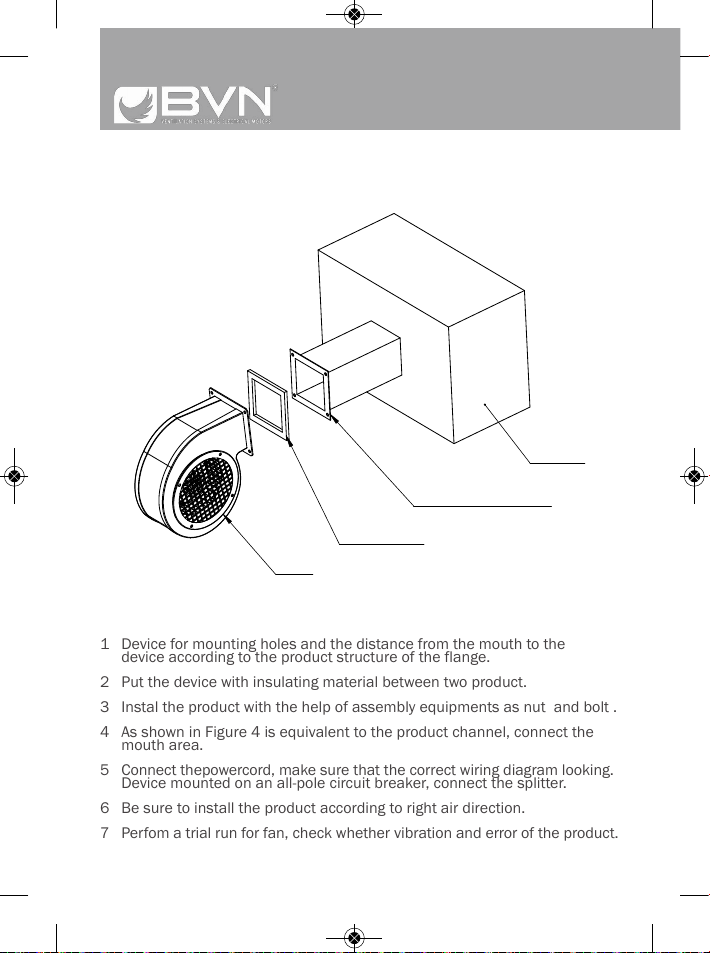

MONTAJ ŞEMASI
1 Cihaz montajı için cihaza ürün ağız deliklerine ve mesafelerine uygun
flanşyapın.
2 Ürün ile cihaz arasına izolasyon malzemesi koyun.
3 Ürünü cihaza cıvata somun yardımıyla montaj edin.
4Şekilde görüldüğü gibi ürünü ağız alanına eşdeğer kanala bağlayın.
5 Elektrik kablosunu elektrik şemasına bakarak doğru bağladığınızdan
emin olun. Cihaz tüm kutuplarını ayırıcı bir devre kesici düzenekle
bağlayın.
6 Hava yönüne uygun taktığınızdan emin olun.
7 Fana deneme çalışması yapınız, üründe titreşim ve hata olup olmadığını
kontrol edin.







BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 7

5
KULLANIM KILAVUZU
GARANTi BELGESi
&
BAĞLANTI ŞEMASI / MONOFAZE BAĞLANTI
• Ürünler yalnızca yetkili kişilerce montaj edilmelidir.
• Vantilatör kanatlarının zeminden 2,3m yukarıda olacak şekilde monte
edilmelidir.
• Vantilatörler pencere veya duvar dışına monte edilemezler.
• Ürünlerin girişve çıkışları açıkta kalacaksa, bir menfez ile kapatılarak
yabancı maddelerin girişi önlenmelidir
• Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine
gazların geri akışından kaçınmak için ön tedbirlerin alınması gereklidir.
Ürünlerin montajında eldiven takılması tavsiye edilir.
•Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz.
• Aparatları monte ederken tüm bağlantıların doğru yapıldığından ve
montaj elemanlarının ürün ağırlığını taşıyabilecek mukavemete sahip
olduğundan emin olunuz.
• Ürün kapalı olsa bile aparatları bağlarken ana güç kaynağının kapalı
olduğundan emin olunuz.
• Montaj öncesi ürünün üzerinde belirtilen elektrik bağlantı bilgilerinin
(gerilim güç,frekans vb.) montaj yapılacak mahaldeki ile uyuşup
uyuşmadığına dikkat ediniz.
• Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Emniyet açısından klemens üzerinde bulunan topraklama terminali
kesinlikle bina toprak hattına bağlanmalıdır.
•Motor termiği ve aşırı yük rölesinin uygun şekilde bağlandığından emin olunuz.
• Herhangi bir problemde termik devreyi açarsa (ürün çalışmadığında)
sistem şebekeden reset edilerek tekrar devreye alınmalıdır.
• Ürün kablo bağlantısı, elektrik bağlantı diyagramındaki gibi olmalıdır.
• Tüm kutuplarda kontak ayırması olan bir anahtar ile birlikte tesisat
kurallarına uygun olarak sabit tesisata bağlanmalıdır.
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 8

6
KULLANIM
BDRS serisi radyal santrifüj fanlar endüstriyel ve ticari alanlarda;
genel olarak lokal soğutma uygulamaları ve ısıtma sistemlerinde
mükemmel çözümler sunarlar. Makina soğutmasında ,katı yakıtlı kazanlarda,
yat klimalarında, dc motor soğutmasında, plastik makinalarında, çorap
makinalarında ,elektrik panolarının soğutulmasında ,laboratuvarlarda,
konutlarda ve ticari mekanlarda vb. kullanılabilirler. Kompakt yapıları
sayesinde çok çeşitli havalandırma ve soğutma uygulamaları için büyük
ölçüde yer tasarrufu sağlarlar.
Kullanıcılar, radyal santrifüj fanları kullanmadan önce kullanma ve bakım
kılavuzunu dikkatle okumak ile yükümlüdürler.
Kullanım ömrü 10 yıldır.
Ürününüzü ilk çalıştırmada ;
•Elektrik kabloları bağlanmadan önce elektriği mutlaka kaynağından
kesiniz. Ürünün elektrik bağlantılarının güvenli ve doğru bir şekilde
yapıldığından emin olunuz.
•Güvenlik ekipmanlarının uygun şekilde bağlanmışolduğundan emin olunuz
• Topraklama bağlantılarını uygun şekilde yapınız.
• Kablonun ve elektrik bağlantı kutusunun doğru ve su sızdırmayacak
şekilde kapatılmasını sağlayınız.
• Hava çıkışyönü ; gövde üzerinde etiket ile işaret edilen yönde olmalıdır.
Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Kanatlar doğru yönde dönmelidir.
•Ürünün çalışması esnasında, titreşim olmamalı, fanın veya aspiratörün
dönüşünden kaynaklanan dahili sürtme ve çarpma sesi gelmemelidir.
•Elektrik kaynağı, akım ve frekans değerleri ürün etiketi ile uygunluk göstermelidir.
•Herhangi bir elektrik güvenlik cihazının yanması sonucunda, elektrik
bağlantısı ana kaynaktan hemen kesilmelidir. Ürünü çalıştırmadan önce,
bütün kurulum tekrar dikkatlice kontrol edilmelidir.
• Herhangi bir sorunla karşılaşırsanız yetkili kişilere haber veriniz.
Ürünü sürekli olarak kullanmaya başladığınızda herhangi bir arıza anında
arıza tipi belirlenmelidir. Arızanın giderilebilmesi için mutlaka teknik
servisle irtibata geçilmelidir.
Kesinlikle kendiniz müdahale etmeye kalkışmayınız.
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 9

7
KULLANIM KILAVUZU
GARANTi BELGESi
&

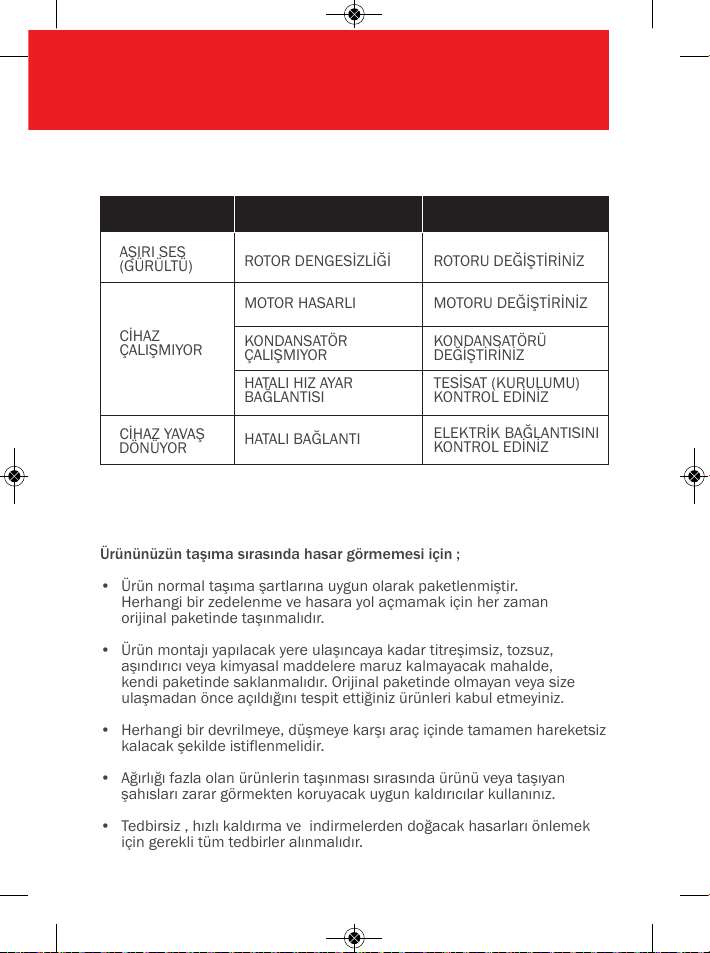

ARIZALAR VE GİDERİLMESİ
TEMİZLİK, BAKIM VE NAKLİYE
Ürününüzün taşıma sırasında hasar görmemesi için ;
• Ürün normal taşıma şartlarına uygun olarak paketlenmiştir.
Herhangi bir zedelenme ve hasara yol açmamak için her zaman
orijinal paketinde taşınmalıdır.
• Ürün montajı yapılacak yere ulaşıncaya kadar titreşimsiz, tozsuz,
aşındırıcı veya kimyasal maddelere maruz kalmayacak mahalde,
kendi paketinde saklanmalıdır. Orijinal paketinde olmayan veya size
ulaşmadan önce açıldığını tespit ettiğiniz ürünleri kabul etmeyiniz.
• Herhangi bir devrilmeye, düşmeye karşı araç içinde tamamen hareketsiz
kalacak şekilde istiflenmelidir.
• Ağırlığı fazla olan ürünlerin taşınması sırasında ürünü veya taşıyan
şahısları zarar görmekten koruyacak uygun kaldırıcılar kullanınız.
• Tedbirsiz , hızlı kaldırma ve indirmelerden doğacak hasarları önlemek
için gerekli tüm tedbirler alınmalıdır.
AŞIRI SES
(GÜRÜLTÜ)
CİHAZ
ÇALIŞMIYOR
CİHAZ YAVAŞ
DÖNÜYOR
ROTOR DENGESİZLİĞİ
MOTOR HASARLI
KONDANSATÖR
ÇALIŞMIYOR
HATALI HIZ AYAR
BAĞLANTISI
HATALI BAĞLANTI
ROTORU DEĞİŞTİRİNİZ
MOTORU DEĞİŞTİRİNİZ
KONDANSATÖRÜ
DEĞİŞTİRİNİZ
TESİSAT (KURULUMU)
KONTROL EDİNİZ
ELEKTRİK BAĞLANTISINI
KONTROL EDİNİZ
ANORMAL DURUM OLASI NEDEN DÜZELTİCİİŞLEM
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 10

8
• Ürünler, dikkatli bir şekilde sıkı tutularak tek tek taşınmalı. Savurma,
elden ele atmalardan kaçınılmalıdır.
Ürün ambalajından çıkarıldıktan sonra ;
• Teslim edilen ürünün doğruluğu kontrol edilmelidir.
• Nakliye esnasında hasar olup olmadığı kontrol edilmelidir.
Eğer kayıp veya hasarlı bir parça varsa ,derhal sözlü ve yazılı olarak
nakliyecinize ve firmamıza bilgi verilmelidir.
• Ürünü bağlantı kutusundan veya elektrik kablolarından tutarak
kaldırmayınız. Taşıma esnasında kanatlara veya koruyucu kafese
zarar verecek uygulamalardan kaçınınız.
Ürünün periyodik bakım ve temizliği ;
• Temizlik veya bakım öncesi ürün kapatılmışolsa bile elektrik
bağlantısının ana kaynaktan kesilmişolduğundan emin olunuz.
• Tüm elektrikli ekipmanlar düzenli olarak kontrol edilmeli, bağlantılar
gözden geçirilmeli ve hasar görmüşveya eskimişkablo ve ekipmanlar
değiştirilmelidir.
• Periyodik bakım, kullanım sıklığına bağlı olarak en az altı ayda bir veya
daha sık yapılmalıdır. Ürünün bakım ve temizliği kalifiye elemanlar
tarafından yapılmalıdır.
• Ürünü düzenli olarak kontrol ediniz. Kanattaki, motor ve ızgaradaki
kirliliği veya birikintileri önlemek için, bakımı ürünün çalışma şartlarını
göz önünde bulundurarak yapınız. Aksi bir durum ürününüzün çalışma
ömrünü ciddi oranda kısaltabilir veya tehlikeye yol açabilir.
• Ürünü temizlerken, kanat ve türbindeki balansı korumaya dikkat ediniz.
• Bakımlarda gevşeyebilecek cıvataların sıkılıkları kontrol edilmelidir.
• Uygun durumda olmayan parçalar varsa derhal değiştirilmelidir.
• Ürün temizliğinde yanıcı ve parlayıcı temizleyiciler kullanılmamalı,
nemli bir bezle silinerek temizlenmelidir.
• Kesinlikle su veya basınçlı su direkt olarak ürüne tutulmamalıdır.
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 11

9
KULLANIM KILAVUZU
GARANTi BELGESi
&
GARANTİVE SERVİS
Değerli Müşterimiz,
Sizlere iyi ürün vermek kadar, iyi hizmet vermenin de önemine inanıyoruz.
Bizi arayıp SatışTemsilcilerimiz ile görüşme yapabilir ve Yetkili Satıcılarımız
ile irtibata geçerek size en uygun hizmeti alabilirsiniz.
Aşağıdaki önerilere uymanızı rica ederiz.
1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylattırınız.
2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
BVN tarafından verilen bu garanti, ürünün normalin dışında
kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi,
aşağıdaki durumlarda garanti dışıdır:
1 Kullanma hatalarından meydana gelen hasar ve arızalar,
2 Ürünün müşteriye tesliminden sonraki yükleme boşaltma ve
taşıma sırasında oluşan hasar ve arızalar,
3 Gerilim düşüklüğü veya fazlalığı, hatalı elektrik tesisatı, ürünün
etiketinde yazılı gerilimden (voltajdan) farklı gerilimde kullanma
nedenlerinden meydana gelecek hasar ve arızalar,
4 Yangın, deprem ve yıldırım düşmesi vb. ile meydana gelecek
hasar ve arızalar,
5 Ürünün kullanma kılavuzlarında yer alan hususlara aykırı
kullanılmasından kaynaklanan arızalar.
Yukarıda belirtilen arızların giderilmesi ücret karşılığında yapılır.
Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.
Garanti belgesinin onaylanarak müşteriye verilmesi sorumluluğu,
tüketicinin malı satın aldığı satıcı, bayi, acente yada temsilciliklere aittir.
Garanti süresinde anlaşmazlık doğduğu takdirde fatura tarihi esas
alınacağından, kullanıcının Garanti Belgesiyle birlikte faturayı veya okunaklı
bir fotokopisini muhafaza etmesi gereklidir.
Garanti belgesi üzerinde tahrifat yapılması, ürün üzerindeki orijinal seri
numarasının kaldırılması veya tahrif edilmesi hallerinde garanti belgesi
geçersizdir.
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 12

10
GARANTİŞARTLARI
1Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garanti
kapsamındadır.
3Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre
garanti süresine eklenir. Malın tamir süresi 20 işgününü geçemez. Bu süre,
mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması
durumunda, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı veya
imalatçısı-üreticisinden birine bildirim tarihinden itibaren başlar. Tüketicinin
arıza bildirimini; telefon, fax, e-posta, iadeli taahhütlü mektup veya benzeri bir
yolla yapması mümkündür. Ancak, uyuşmazlık halinde ispat yükümlülüğü
tüketiciye aittir. Malın arızasının 10 işgünü içerisinde giderilmemesi halinde,
imalatçı-üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer
özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
4Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hata-
larından dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya
da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
5Tüketicinin onarım hakkını kullanmasına rağmen malın;
- Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde
kalmak kaydıyla, bir yıl içerisinde; en az dört defa veya imalatçı-üretici ve/veya
ithalatçı tarafından belirlenen garanti süresi içerisinde altı defa arızalanmasının
yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
- Tamiri için gereken azami süresinin aşılması,
- Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde
sırayla satıcısı, bayii, acentesi temsilciliği ithalatçısı veya imalatçı-üreticisinden
birisinin düzenleyeceği raporla arızanın tamirini mümkün bulunmadığının
belirlenmesi, durumlarında tüketici malın ücretsiz değiştirilmesini, bedel iadesi
veya ayıp oranda bedel indirimi talep edebilir.
6Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından
kaynaklanan arızalar garanti kapsamı dışındadır.
7Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Gümrük ve Ticaret Bakanlığı
Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurabilir.
8Tüketicilerin şikayet ve itirazları Konusundaki başvurularını tüketici
mahkemelerine ve tüketici hakem heyetlerine yapabilirler.
9Malın ayıplı olduğunun anlaşılması durumunda tüketici;
a-) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b-) Satılanı alıkoyup ayıp oranında satışbedelinden indirim isteme,
c-) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak
üzere satılanın ücretsiz onarılmasını isteme,
ç-) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme,
seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi
yerine getirmekle yükümlüdür.
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 13

11
KULLANIM KILAVUZU
GARANTi BELGESi
&
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 14

12
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 15

16
USER’S MANUAL &
CERTIFICATE OF WARRANTY
AC CENTRIFUGAL BLOWERS
(SHEET METAL BODY)
Products with BVN brand are manufactured in production facilities with
ISO 9001: 2015 Quality Management System certificate.
BDRS
125-50
120-60 140-60 160-60
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 16

14
NAME
ADDRESS
PHONE / FAX
COMPANY
REPRESENTATIVE’S
SIGNATURE/SEAL
ADI SOYADI
ADRESi
TELEFONU
TYPE
BRAND
MODEL
LABEL AND SERIAL NO
DELIVERY DATE&PLACE
MAX.REPAIR PERIOD
WARRANTY PERIOD
FAN
BVN
BDRS
20 WORK-DAY
2 YEARS
NAME
ADDRESS
PHONE / FAX
INVOICE DATE&NUMBER
DATE/SIGNATURE/SEAL
MANUFACTURER’S / IMPORTER’S
PRODUCT’S
SELLER’S
MÜŞTERiNiN
BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ.
Ömerli Mah. Hadımköy-İstanbul Cad.No: 147
Arnavutköy/İSTANBUL
0212 771 48 48 / 0212 771 48 42
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 17

15
USER’S MANUAL
CERTIFICATE OF WARRANTY
• These fans contain rotating parts and electrical
connections. Therefore, pay attention to safety
warnings during their assembly, maintenance
and operation.
• Electrical connections and assembly must be
made by authorized persons.
• Electrical connections of the fan should not be
damaged when the ceiling or the wall is drilled
or broken.
• The product must have an air duct of its own.
• During transport, operation and maintenance,
hands should be protected with gloves against
cuts.
• The fan should in no way be touched while oper-
ating.
• Proper cleaning should be done with periodic in-
tervals; otherwise the product might be harmed.
• Keep the fan away from children and do not let
unauthorized people to use it.
• Do not use do product at ambient temperature
over 40°C
• Our company manufactures products that are
harmful to human health, mercury, PCBs (polik-
lorürlübifenil), does not contain asbestos materials
SAFETY WARNINGS
&
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 18

16
• To avoid any risk of accidental start-up of the
thermal breaker, this device must not be pow-
ered by an external switching device, such as a
timer, or connected to a circuit that is regularly
switched off and opened by the utility.
• Contact separation in all poles along with a cir-
cuit breaker that must be connected to fixed
wiring installations in accordance with the rules.
• Electrical cords definitely turn off the power be-
fore connecting.
• If the supply cable is damaged, it must be re-
placed by the manufacturer or its service agent
or equally qualified personnel to avoid a haz-
ardous situation.
• This device may be used by children aged 8
years and older and people with a lack of physi-
cal, sensory or mental abilities or lack of experi-
ence and knowledge if they were supervised or
the instructions was taught to them about the
safe usage of this device and if the hazards in-
volved have been understood by them. if they
have been supervised or instructed regarding
the safe use and the hazards involved have
been understood by them.
• Children should not play with the device
• Cleaning and user maintenance should not be
performed by unsupervised children.
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 19

17
USER’S MANUAL
CERTIFICATE OF WARRANTY
&
Products supplied on the markings or accompanying other printed documents
according to the standards of the declared value obtained in the laboratory
values. These values may vary depending on operational and environmental
conditions of the product.
TECHNICAL FEATURES
IP 44 CL B
VOLTAGE FREQUENCY POWER CURRENT CAPACITOR SPEED AIR FLOW SOUND LEVEL TYPE OF PROTECTION INSULATION CLASS
230 50 80 0,35 2,5 2450 250 42 44 B
230 50 85 0,38 2,5 2250 275 46 44 B
230 50 138 0,61 4 2300 485 48 44 B
230 50 200 0,88 6 2250 600 52 44 B
BDRS 125-50
BDRS 120-60
BDRS 140-60
BDRS 160-60
TYPE V Hz W (A) µF D/dak m3/h dB(A) IP CL
TYPE A B C D E F G H J K L M N
BDRS 125-50
BDRS 120-60
BDRS 140-60
BDRS 160-60
77 72 88 5 62 98 86 66 170 180 128 66 94
99 69 100 5 69 98 116 81 173 183 133 83 134
112 112 129 5 92 112 129 84 206 216 151 86 133
112 112 129 5 93 130 129 84 270 260 165 86 133
BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 20

18
ASSEMBL
1 Device for mounting holes and the distance from the mouth to the
device according to the product structure of the flange.
2 Put the device with insulating material between two product.
3 Instal the product with the help of assembly equipments as nut and bolt .
4 As shown in Figure 4 is equivalent to the product channel, connect the
mouth area.
5Connect thepowercord, make sure that the correct wiring diagram looking.
Device mounted on an all-pole circuit breaker, connect the splitter.
6 Be sure to install the product according to right air direction.
7Perfom a trial run for fan, check whether vibration and error of the product.







BDRS_klavuz2021.qxp_Layout 1 9.02.2021 12:38 Page 21
