BVN BSM 250-2K User manual

KULLANMA KILAVUZU &
GARANTi BELGESi
BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi
belgesine sahip üretim tesisinde üretilmektedir.
250-2K
250
300
350
400
450
500
550
600
BSM/BST
SANAYİASPİRATÖRÜ
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 2

ÜNVANI
ADRESi
TEL / FAX
FiRMA YETKiLiSiNiN
iMZA VE KAŞESi
ADI SOYADI
ADRESi
TELEFONU
CiNSi
MARKASI
MODEL
BANDROL VE SERi NO
TESLiM TARiHi ve YERi
AZAMi TAMiR SÜRESi
GARANTi SÜRESi
FAN
BVN
BSM/BST
20 İŞ GÜNÜ
2 YIL
ÜNVANI
ADRESi
TEL / FAX
FATURA TARiH VE NO
FiRMA YETKiLiSiNiN
iMZA VE KAŞESi
iMALATÇI VEYA iTHALATÇI FiRMA
ÜRÜNÜN
SATICI FiRMA
MÜŞTERiNiN
BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ.
Ömerli Mah. Hadımköy-İstanbul Cad.No: 147
Arnavutköy/İSTANBUL
0212 771 48 48 / 0212 771 48 42
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 3

1
KULLANIM KILAVUZU
GARANTi BELGESi
•Bu fanlar dönen parçalar ve gerekli elektrik bağlantıları
içerir bu yüzden montajında bakımında ve çalıştırılmasında
güvenlik uyarılarına dikkat ediniz.
•Cihazların güvenliğinden sorumlu bir kişi tarafından cihazın
kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu
cihazın, fiziksel, duyu ve zihinsel yetenekleri özürlü olan
(çocuklar dahil) veya deneyim ve bilgi eksikliği olan kişiler
tarafından kullanılması amaçlanmamıştır.
•Cihazla oynamamalarını güvenceye almak için çocuklar,
gözetim altında bulundurulmalıdır.
•Elektrik bağlantıları ve montajı ehliyetli kişilerce yapılmalıdır.
•Ürünün kendine özel bir hava kanalı olmalı.
•Taşıma çalıştırma ve bakım sırasında eller eldivenle
kesilmelere karşı korunmalıdır.
•Fan çalışırken kesinlikle temas edilmemelidir.
•Temizlik periyodik sürelere uygun yapılmalı aksi takdirde
ürün hasar görebilir.
•Fanı çocuklardan uzak tutunuz ve ehil olmayan kişilerin
kullanmasına izin vermeyiniz.
•Ürünü 40°C üzerindeki ortam sıcaklıklarında kullanmayınız.
•Isıl kesicinin istenmeden başlangıç konumuna gelmesinden
kaynaklanan bir tehlikeyi önlemek için, bu cihaz bir zaman-
layıcı gibi dışbir anahtarlama düzeni üzerinden beslen-
memeli veya yardımcı program vasıtasıyla düzenli olarak
devresi kapatılan ve açılan bir devreye bağlanmamalıdır.
•Tüm kutuplarda kontak ayırması olan bir devre kesici ile birlikte
tesisat kurallarına uygun olarak sabit tesisata bağlanmalıdır.
•Elektrik kablolarını bağlamadan önce elektriği kesinlikle
kaynağından kesiniz.
GÜVENLİK UYARILARI
&
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 4

2
Ürün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer
baskılı dokümanlarda beyan edilen değerler ilgili standartlara göre laboratuvar
ortamında elde edilen değerlerdir. Bu değerler ürünün kullanım ve ortam
şartlarına göre değişebilir.
TİP A B C D E
BSM 250 / BST 250
BSM 300 / BST 300
BSM 350 / BST 350
BSM 400 / BST 400
BSM 450 / BST 450
BSM 500 / BST 500
BSM 550 / BST 550
BSM 600 / BST 600
BSM 250-2K/BST 250-2K
114 61 304 251 277
114 61 390 325 360
114 61 435 374 405
114 61 485 427 455
114 61 546 470 516
125 61 590 518 560
130 160 624 560 595
130 160 674 610 645
114 61 304 251 277
VOLTAJ FREKANS GÜÇ AKIM KONDANSATÖR DEVİR DEBİ SES SEVİYESİ KORUMA SINIFI YALITIM SINIFI
230 50/60 150/190 1/0,85 8 2900/3400 2200/2580 76 B 44
230 50/60 65/75 0,4/0,3 3 1450/1750 1200/1450 60 B 44
230 50/60 90/110 0,45/0,50 3 1450/1750 2000/2400 61 B 44
230 50/60 160 1,05/0,85 6 1470/1720 3250/3800 62 B 44
230 50/60 185 1,17/0,95 6 1450/1700 4500/5275 65 B 44
230 50/60 200/190 1,1/0,9 6 1450/1700 5000/6000 71 B 44
230 50/60 230 1,1 8 1450/1700 5500/6450 72 B 44
230 50/60 220/320 1,07/1,64 10 1400/1575 6000/6750 78 B 44
230 50/60 235/340 1,15/1,65 10 1400/1650 8000/9400 79 B 44
380 50/60 150/180 0,48/0,40 - 2900/3400 2200/2580 76 B 44
380 50/60 100/120 0,62/0,46 - 1450/1750 1200/1450 60 B 44
380 50/60 130/155 0,65/0,50 - 1450/1750 2000/2400 61 B 44
380 50/60 135/160 0,65/0,51 - 1470/1720 3250/3800 62 B 44
380 50/60 150/180 0,66/0,55 - 1450/1700 4500/5275 65 B 44
380 50/60 155/185 0,66/0,55 - 1450/1700 5000/6000 71 B 44
380 50/60 160/190 0,67/0,55 - 1450/1700 5500/6450 72 B 44
380 50/60 165/195 0,67/0,56 - 1400/1575 6000/6750 78 B 44
380 50/60 170/200 0,68/0,57 - 1400/1650 8000/9400 79 B 44
BSM 250-2K
BSM 250
BSM 300
BSM 350
BSM 400
BSM 450
BSM 500
BSM 550
BSM 600
BST 250-2K
BST 250
BST 300
BST 350
BST 400
BST 450
BST 500
BST 550
BST 600
TİP V Hz W (A) µF D/dak m3/h dB(A) IP CL






TEKNİK ÖZELLİKLER IP44 I SINIFI CLASS B
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 5



3
KULLANIM KILAVUZU
GARANTi BELGESi
&
MONTAJ ŞEMASI
BAĞLANTI ŞEMASI
1 Montaj için kasa ebatlarına ve mesafelerine uygun delikler delin ve
dübel takın.
2 Elektrik kablosunu elektrik şemasına bakarak doğru bağladığınızdan
emin olun.
3 Cihaz tüm kutuplarını ayırıcı bir devre kesici düzenekle bağlayın.
4 Hava yönüne uygun taktığınızdan emin olun.
5 Fana deneme çalışması yapınız, üründe titreşim ve hata olup olmadığını
kontrol edin.
•BSM 250 , BSM 300, BSM 350, BSM 400 ve BSM 450 ürünleri için
Şema 2.1 referans alınarak bağlantı yapılacaktır.
•BSM 500, BSM 550 ve BSM 600 için Şema 2.2 referans alınacaktır.
MONOFAZE BAĞLANTI
Şema 2.1 Şema 2.2
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 6

4
TRİFAZE BAĞLANTI
• Ürünler yalnızca yetkili kişilerce montaj edilmelidir.
• Montajı yapılacak ürün, projede belirtilen yere duvara veya zemine
sağlam bir şekilde monte edilmelidir. Duvara monte edilecekse;
kelepçelerle veya montaj bağlantı ayakları ile monte edilir.
• Vantilatör kanatlarının zeminden 2,3 m yukarıda olacak şekilde monte
edilmelidir.
• Vantilatörler pencere veya duvar dışına monte edilemezler.
• Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine
gazların geri akışından kaçınmak için ön tedbirlerin alınması gereklidir.
Ürünlerin montajında eldiven takılması tavsiye edilir.
• Ürünlerin girişve çıkışları kanala bağlanarak kullanılmalıdır.
•Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz.
•Aparatları monte ederken tüm bağlantıların doğru yapıldığından ve montaj
elemanlarının ürün ağırlığını taşıyabilecek mukavemete sahip olduğundan
emin olunuz.
• Ürün kapalı olsa bile aparatları bağlarken ana güç kaynağının kapalı
olduğundan emin olunuz.
• Montaj öncesi ürünün üzerinde belirtilen elektrik bağlantı bilgilerinin
(gerilim, güç, frekans vb.) montaj yapılacak mahaldeki ile uyuşup
uyuşmadığına dikkat ediniz.
• Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Emniyet açısından klemens üzerinde bulunan topraklama terminali
kesinlikle bina toprak hattına bağlanmalıdır.
•Motor termiği ve aşırı yük rölesinin uygun şekilde bağlandığından emin olunuz.
• Herhangi bir problemde termik devreyi açarsa (ürün çalışmadığında)
sistem şebekeden reset edilerek tekrar devreye alınmalıdır.
• Ürün kablo bağlantısı, elektrik bağlantı diyagramındaki gibi olmalıdır.
• Tüm kutuplarda kontak ayırması olan bir anahtar ile birlikte tesisat
kurallarına uygun olarak sabit tesisata bağlanmalıdır.

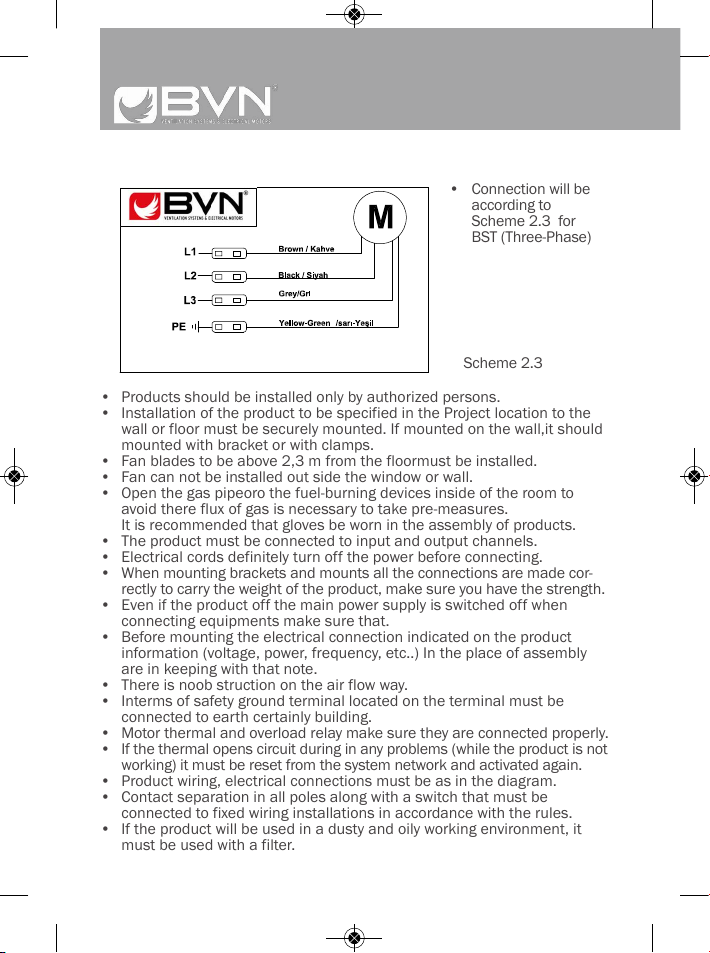

Şema 2.3
•BST (Trifaze) ürünler
için Şema 2.3
referans alınacaktır.
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 7

5
KULLANIM KILAVUZU
GARANTi BELGESi
&
KULLANIM
BSM/BST fanlarda, çeşitli ısıtma-havalandırma ve iklimlendirme uygula-
malarında ayrıca titreşimin istenmediği düşük çalışma hızlarının kullanıldığı
elektronik ve benzeri ekipmanların soğutulmasında kullanılır. Talep üzerine
imalat ve montajda kolaylık sağlayan kare gövdeli fan imalatı da mevcuttur.
Kullanıcılar, ürünü kullanmadan önce kullanma ve bakım kılavuzunu
dikkatle okumak ile yükümlüdürler.
Kullanım ömrü 10 yıldır.
Ürününüzü ilk çalıştırmada ;
•Elektrik kabloları bağlanmadan önce elektriği mutlaka kaynağından
kesiniz. Ürünün elektrik bağlantılarının güvenli ve doğru bir şekilde
yapıldığından emin olunuz.
•Güvenlik ekipmanlarının uygun şekilde bağlanmışolduğundan emin olunuz
• Topraklama bağlantılarını uygun şekilde yapınız.
• Kablonun ve elektrik bağlantı kutusunun doğru ve su sızdırmayacak
şekilde kapatılmasını sağlayınız.
• Hava çıkışyönü ; gövde üzerinde etiket ile işaret edilen yönde olmalıdır.
Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Kanatlar doğru yönde dönmelidir.
•Ürünün çalışması esnasında, titreşim olmamalı, fanın veya aspiratörün
dönüşünden kaynaklanan dahili sürtme ve çarpma sesi gelmemelidir.
•Elektrik kaynağı, akım ve frekans değerleri ürün etiketi ile uygunluk göstermelidir.
•Herhangi bir elektrik güvenlik cihazının yanması sonucunda, elektrik
bağlantısı ana kaynaktan hemen kesilmelidir. Ürünü çalıştırmadan önce,
bütün kurulum tekrar dikkatlice kontrol edilmelidir.
• Herhangi bir sorunla karşılaşırsanız yetkili kişilere haber veriniz.
Ürünü sürekli olarak kullanmaya başladığınızda herhangi bir arıza anında
arıza tipi belirlenmelidir. Arızanın giderilebilmesi için mutlaka teknik
servisle irtibata geçilmelidir.
Kesinlikle kendiniz müdahale etmeye kalkışmayınız.
• Ürün tozlu ve yağlı çalışma ortamında kullanılacak ise mutlaka filtre ile
kullanılmalıdır.
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 8

6
ARIZALAR VE GİDERİLMESİ
TEMİZLİK, BAKIM VE NAKLİYE
Ürününüzün taşıma sırasında hasar görmemesi için ;
• Ürün normal taşıma şartlarına uygun olarak paketlenmiştir.
Herhangi bir zedelenme ve hasara yol açmamak için her zaman
orijinal paketinde taşınmalıdır.
• Ürün montajı yapılacak yere ulaşıncaya kadar titreşimsiz, tozsuz,
aşındırıcı veya kimyasal maddelere maruz kalmayacak mahalde,
kendi paketinde saklanmalıdır. Orijinal paketinde olmayan veya size
ulaşmadan önce açıldığını tespit ettiğiniz ürünleri kabul etmeyiniz.
• Herhangi bir devrilmeye, düşmeye karşı araç içinde tamamen hareketsiz
kalacak şekilde istiflenmeli,
• Ağırlığı fazla olan ürünlerin taşınması sırasında ürünü veya taşıyan
şahısları zarar görmekten koruyacak uygun kaldırıcılar kullanınız.
• Tedbirsiz , hızlı kaldırma ve indirmelerden doğacak hasarları önlemek
için gerekli tüm tedbirler alınmalı,
AŞIRI SES
(GÜRÜLTÜ)
CİHAZ
ÇALIŞMIYOR
CİHAZ YAVAŞ
DÖNÜYOR
ROTOR DENGESİZLİĞİ
MOTOR HASARLI
KONDANSATÖR
ÇALIŞMIYOR
HATALI HIZ AYAR
BAĞLANTISI
HATALI BAĞLANTI
ROTORU DEĞİŞTİRİNİZ
MOTORU DEĞİŞTİRİNİZ
KONDANSATÖRÜ
DEĞİŞTİRİNİZ
TESİSAT (KURULUMU)
KONTROL EDİNİZ
ELEKTRİK BAĞLANTISINI
KONTROL EDİNİZ
ANORMAL DURUM OLASI NEDEN DÜZELTİCİİŞLEM
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 9

7
KULLANIM KILAVUZU
GARANTi BELGESi
&
• Ürünler, dikkatli bir şekilde sıkı tutularak tek tek taşınmalı. Savurma,
elden ele atmalardan kaçınılmalıdır.
Ürün ambalajından çıkarıldıktan sonra ;
• Teslim edilen ürünün doğruluğu kontrol edilmelidir.
• Nakliye esnasında hasar olup olmadığı kontrol edilmelidir.
Eğer kayıp veya hasarlı bir parça varsa, derhal sözlü ve yazılı olarak
nakliyecinize ve firmamıza bilgi verilmelidir.
• Ürünü bağlantı kutusundan veya elektrik kablolarından tutarak
kaldırmayınız. Taşıma esnasında kanatlara veya koruyucu kafese
zarar verecek uygulamalardan kaçınınız.
Ürünün periyodik bakım ve temizliği ;
• Temizlik veya bakım öncesi ürün kapatılmışolsa bile elektrik
bağlantısının ana kaynaktan kesilmişolduğundan emin olunuz.
• Tüm elektrikli ekipmanlar düzenli olarak kontrol edilmeli, bağlantılar
gözden geçirilmeli ve hasar görmüşveya eskimişkablo ve ekipmanlar
değiştirilmelidir.
• Periyodik bakım, kullanım sıklığına bağlı olarak en az altı ayda bir veya
daha sık yapılmalıdır. Ürünün bakım ve temizliği kalifiye elemanlar
tarafından yapılmalıdır.
• Ürünü düzenli olarak kontrol ediniz. Kanattaki, motor ve ızgaradaki
kirliliği veya birikintileri önlemek için, bakımı ürünün çalışma şartlarını
göz önünde bulundurarak yapınız. Aksi bir durum ürününüzün çalışma
ömrünü ciddi oranda kısaltabilir veya tehlikeye yol açabilir.
• Ürünü temizlerken, kanat ve türbindeki balansı korumaya dikkat ediniz.
• Bakımlarda gevşeyebilecek cıvataların sıkılıkları kontrol edilmelidir.
• Uygun durumda olmayan parçalar varsa derhal değiştirilmelidir.
• Ürün temizliğinde yanıcı ve parlayıcı temizleyiciler kullanılmamalı, nemli
bir bezle silinerek temizlenmelidir.
• Kesinlikle su veya basınçlı su direkt olarak ürüne tutulmamalıdır.
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 10

8
GARANTİVE SERVİS
Değerli Müşterimiz,
Sizlere iyi ürün vermek kadar, iyi hizmet vermenin de önemine inanıyoruz.
Bizi arayıp SatışTemsilcilerimiz ile görüşme yapabilir ve Yetkili Satıcılarımız
ile irtibata geçerek size en uygun hizmeti alabilirsiniz.
Aşağıdaki önerilere uymanızı rica ederiz.
1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylattırınız.
2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
BVN tarafından verilen bu garanti, ürünün normalin dışında
kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi,
aşağıdaki durumlarda garanti dışıdır:
1 Kullanma hatalarından meydana gelen hasar ve arızalar.
2 Ürünün müşteriye tesliminden sonraki yükleme boşaltma ve
taşıma sırasında oluşan hasar ve arızalar.
3 Gerilim düşüklüğü veya fazlalığı, hatalı elektrik tesisatı, ürünün
etiketinde yazılı gerilimden (voltajdan) farklı gerilimde kullanma
nedenlerinden meydana gelecek hasar ve arızalar.
4 Yangın, deprem ve yıldırım düşmesi vb. ile meydana gelecek
hasar ve arızalar.
5 Ürünün kullanma kılavuzlarında yer alan hususlara aykırı
kullanılmasından kaynaklanan arızalar.
Yukarıda belirtilen arızların giderilmesi ücret karşılığında yapılır.
Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.
Garanti belgesinin onaylanarak müşteriye verilmesi sorumluluğu,
tüketicinin malı satın aldığı satıcı, bayi, acente ya da temsilciliklere aittir.
Garanti süresinde anlaşmazlık doğduğu takdirde fatura tarihi esas
alınacağından, kullanıcının Garanti Belgesiyle birlikte faturayı veya okunaklı
bir fotokopisini muhafaza etmesi gereklidir.
Garanti belgesi üzerinde tahrifat yapılması, ürün üzerindeki orijinal seri
numarasının kaldırılması veya tahrif edilmesi hallerinde garanti belgesi
geçersizdir.
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 11

9
KULLANIM KILAVUZU
GARANTi BELGESi
&
GARANTİŞARTLARI
1Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garanti
kapsamındadır.
3Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre
garanti süresine eklenir. Malın tamir süresi 20 işgününü geçemez. Bu süre,
mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması duru-
munda, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı-
üreticisinden birine bildirim tarihinden itibaren başlar. Tüketicinin arıza
bildirimini; telefon, fax, e-posta, iadeli taahhütlü mektup veya benzeri bir yolla
yapması mümkündür. Ancak, uyuşmazlık halinde ispat yükümlülüğü tüketiciye
aittir. Malın arızasının 10 işgünü içerisinde giderilmemesi halinde, imalatçı-
üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere
sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
4Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hataların-
dan dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka
herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
5Tüketicinin onarım hakkını kullanmasına rağmen malın;
-Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde
kalmak kaydıyla, bir yıl içerisinde; en az dört defa veya imalatçı-üretici ve/veya
ithalatçı tarafından belirlenen garanti süresi içerisinde altı defa arızalan-
masının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
-Tamiri için gereken azami süresinin aşılması,
-Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde
sırayla satıcısı, bayii, acentesi temsilciliği ithalatçısı veya imalatçı-üreticisinden
birisinin düzenleyeceği raporla arızanın tamirini mümkün bulunmadığının
belirlenmesi, durumlarında tüketici malın ücretsiz değiştirilmesini, bedel
iadesi veya ayıp oranda bedel indirimi talep edebilir.
6Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından
kaynaklanan arızalar garanti kapsamı dışındadır.
7Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Gümrük ve Ticaret Bakanlığı
Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurabilir.
8Tüketicilerin şikayet ve itirazları Konusundaki başvurularını tüketici
mahkemelerine ve tüketici hakem heyetlerine yapabilirler.
9Malın ayıplı olduğunun anlaşılması durumunda tüketici;
a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b. Satılanı alıkoyup ayıp oranında satışbedelinden indirim isteme,
c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak
üzere satılanın ücretsiz onarılmasını isteme,
d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme,
seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği
bu talebi yerine getirmekle yükümlüdür.
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 12

10
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 13

USER’S MANUAL &
CERTIFICATE OF WARRANTY
Products with BVN brand are manufactured in production facilities with
ISO 9001: 2015 Quality Management System certificate.
BSM/BST
250-2K
250
300
350
400
450
500
550
600
AC INDUSTRIAL AXIAL FAN
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 14

12
NAME
ADDRESS
PHONE / FAX
COMPANY
REPRESENTATIVE’S
SIGNATURE/SEAL
ADI SOYADI
ADRESi
TELEFONU
TYPE
BRAND
MODEL
LABEL AND SERIAL NO
DELIVERY DATE&PLACE
MAX.REPAIR PERIOD
WARRANTY PERIOD
FAN
BVN
BSM/BST
20 WORK-DAY
2 YEARS
NAME
ADDRESS
PHONE / FAX
INVOICE DATE&NUMBER
DATE/SIGNATURE/SEAL
MANUFACTURER’S / IMPORTER’S
PRODUCT’S
SELLER’S
MÜŞTERiNiN
BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ.
Ömerli Mah. Hadımköy-İstanbul Cad.No: 147
Arnavutköy/İSTANBUL
0212 771 48 48 / 0212 771 48 42
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 15

13
USER’S MANUAL
CERTIFICATE OF WARRANTY
•These fans contain rotating parts and electrical connections.
Therefore, pay attention to safety warnings during their
assembly, maintenance and operation.
•Electrical connections and assembly must be made by
authorized persons.
•Electrical connections of the fan should not be damaged
when the ceiling or the wall is drilled or broken.
•The product must have an air duct of its own.
•During transport, operation and maintenance, hands
should be protected with gloves against cuts.
•The fan should in no way be touched while operating.
•Proper cleaning should be done with periodic intervals;
otherwise the product might be harmed.
•Keep the fan away from children and do not let
unauthorized people to use it.
•Do not use do product at ambient temperature over 60°C
• To avoid any risk of accidental start-up of the thermal
breaker, this device must not be powered by an external
switching device, such as a timer, or connected to a circuit
that is regularly switched off and opened by the utility.
•Contact separation in all poles along with a circuit breaker
that must be connected to fixed wiring installations in
accordance with the rules.
•Electrical cords definitely turn off the power before connecting.
SAFETY WARNINGS
&
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 16







14
Products supplied on the markings or accompanying other printed documents
according to the standards of the declared value obtained in the laboratory
values. These values may depending on operational and environmental
conditions of the product.
TYPE A B C D E
BSM 250 / BST 250
BSM 300 / BST 300
BSM 350 / BST 350
BSM 400 / BST 400
BSM 450 / BST 450
BSM 500 / BST 500
BSM 550 / BST 550
BSM 600 / BST 600
BSM 250-2K/BST 250-2K
114 61 304 251 277
114 61 390 325 360
114 61 435 374 405
114 61 485 427 455
114 61 546 470 516
125 61 590 518 560
130 160 624 560 595
130 160 674 610 645
114 61 304 251 277
VOLTAGE FREQUENCY POWER CURRENT CAPACITOR SPEED AIR FLOW SOUND PRESSURE PROTECTION CLASS INSULATION CLASS
230 50/60 150/190 1/0,85 8 2900/3400 2200/2580 76 B 44
230 50/60 65/75 0,4/0,3 3 1450/1750 1200/1450 60 B 44
230 50/60 90/110 0,45/0,50 3 1450/1750 2000/2400 61 B 44
230 50/60 160 1,05/0,85 6 1470/1720 3250/3800 62 B 44
230 50/60 185 1,17/0,95 6 1450/1700 4500/5275 65 B 44
230 50/60 200/190 1,1/0,9 6 1450/1700 5000/6000 71 B 44
230 50/60 230 1,1 8 1450/1700 5500/6450 72 B 44
230 50/60 220/320 1,07/1,64 10 1400/1575 6000/6750 78 B 44
230 50/60 235/340 1,15/1,65 10 1400/1650 8000/9400 79 B 44
380 50/60 150/180 0,48/0,40 - 2900/3400 2200/2580 76 B 44
380 50/60 100/120 0,62/0,46 - 1450/1750 1200/1450 60 B 44
380 50/60 130/155 0,65/0,50 - 1450/1750 2000/2400 61 B 44
380 50/60 135/160 0,65/0,51 - 1470/1720 3250/3800 62 B 44
380 50/60 150/180 0,66/0,55 - 1450/1700 4500/5275 65 B 44
380 50/60 155/185 0,66/0,55 - 1450/1700 5000/6000 71 B 44
380 50/60 160/190 0,67/0,55 - 1450/1700 5500/6450 72 B 44
380 50/60 165/195 0,67/0,56 - 1400/1575 6000/6750 78 B 44
380 50/60 170/200 0,68/0,57 - 1400/1650 8000/9400 79 B 44
BSM 250-2K
BSM 250
BSM 300
BSM 350
BSM 400
BSM 450
BSM 500
BSM 550
BSM 600
BST 250-2K
BST 250
BST 300
BST 350
BST 400
BST 450
BST 500
BST 550
BST 600
TYPE V Hz W (A) µF D/dak m3/h dB(A) IP CL
TECHNICAL FEATURES IP44 I. CLASS CLASS B
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 17



15
USER’S MANUAL
CERTIFICATE OF WARRANTY
&
ASSEMBL
1 Drill holes and dowels for the case sizes and distances for assembly.
2Connect the power cord, make sure that the correct wiring diagram
looking.
3 Device mounted on an all-pole circuit breaker, connect the splitter.
4 Be sure to install the product according to right air direction.
5Perfom a trial run for fan, check whether vibration and error of the
product.
CONNECTION
SINGLE-PHASE CONNECTION
•Connection will be according to Scheme 2.1 for BSM 250 , BSM 300,
BSM 350, BSM 400 and BSM 450.
•Connection will be according to Scheme 2.2 for BSM 500,
BSM 550 and BSM 600.
Scheme 2.2Scheme 2.1
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 18

16
THREE-PHASE CONNECTION
• Products should be installed only by authorized persons.
• Installation of the product to be specified in the Project location to the
wall or floor must be securely mounted. If mounted on the wall,it should
mounted with bracket or with clamps.
• Fan blades to be above 2,3 m from the floormust be installed.
• Fan can not be installed out side the window or wall.
• Open the gas pipeoro the fuel-burning devices inside of the room to
avoid there flux of gas is necessary to take pre-measures.
It is recommended that gloves be worn in the assembly of products.
• The product must be connected to input and output channels.
• Electrical cords definitely turn off the power before connecting.
•When mounting brackets and mounts all the connections are made cor-
rectly to carry the weight of the product, make sure you have the strength.
• Even if the product off the main power supply is switched off when
connecting equipments make sure that.
• Before mounting the electrical connection indicated on the product
information (voltage, power, frequency, etc..) In the place of assembly
are in keeping with that note.
• There is noob struction on the air flow way.
• Interms of safety ground terminal located on the terminal must be
connected to earth certainly building.
• Motor thermal and overload relay make sure they are connected properly.
• If the thermal opens circuit during in any problems (while the product is not
working) it must be reset from the system network and activated again.
• Product wiring, electrical connections must be as in the diagram.
• Contact separation in all poles along with a switch that must be
connected to fixed wiring installations in accordance with the rules.
• If the product will be used in a dusty and oily working environment, it
must be used with a filter.
•Connection will be
according to
Scheme 2.3 for
BST (Three-Phase)
Scheme 2.3
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 19

17
USER’S MANUAL
CERTIFICATE OF WARRANTY
&
USAGE
BSM/BST in the oven for various heating, ventilating and air-conditioning
applications is also desired low operating speeds of vibration is used for
the cooling of electronic and other equipment. Providing on-demandease
of manufacturing and assembly manufacturing square fan housing is
also available.
Users Before using radial centrifugal fans are obliged to read carefully
the operating and maintenance manual.
Expected life of the products is 10 years.
When using your product for the first time;
•Before connecting electric cables, you must not forget to cut the power
supply. Be sure that electrical connections of the product are established
correctly and safely.
• Be sure that safety equipment is connected correctly.
• Properly establish earthing connections.
•Be sure that the cable and electric connection box are closed correctly
and do not admit water leakage.
• Air exit direction should be in the direction indicated with the label on the
body. There shall not be any obstacles in the air flow route.
• The wings should rotate in the correct direction.
• While the product is operating, there shall not be any vibration or internal
rubbing or hitting voice due to the rotation of the fan or the suction fan.
• Power supply, current and frequency values shall comply with the product
label.
• If any electricity warning device turns on, electric connection should im-
mediately be cut from the main power supply. Before starting the product,
all the installation should be controlled again carefully.
• If any problem occurs, please consult authorized persons.
In case of any defect after you have started using the product continuously,
the type of defect should be determined. In order to remove the defect, the
technical service must be contacted. You must not try to fix the problem
yourself.
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 20

18
DEFECTS AND HOW TO FIX THEM
CLEANING, MAINTENANCE and TRANSPORT
In order to protect your product from being damage during transport;
• The product has been packaged according to normal transport
conditions. In order to avoid possible damage, it should always be
carried in its original package.
•The product shall be kept in its own package in a vibration-free, dust-free
environment away from abrasive orchemical material until it isdelivered
to its placeof assembly. Do not accept the products which are not in their
original package or which were opened before being delivered to you.
• The products should be stocked into the vehicle in a way to stay
motionless in case of any turn over or fall down.
• While heavy products are being carried, use appropriate lifters to protect
products or the people carrying the products.
• All necessary measures should be taken in orderto prevent damages
arising from sudden and careless lifting and putting down.
TOO MUCH SOUND
(NOISE)
THE DEVICE IS
NOT WORKING
THE DEVICE IS
ROTATING SLOWLY
ROTOR IMBALANCE
MOTOR IS DAMAGED
CONDENSATOR
IS NOT WORKING
FAULTY SPEED
ADJUSTMENT CONNECTION
FAULTY CONNECTION
CHANGE THE ROTOR
CHANGE THE MOTOR
CHANGE THE
CONDENSATOR
CHECK THE INSTALLATION
(ASSEMBLY)
CHECK THE ELECTRICAL
CONNECTION
ABNORMAL
SITUATION POSSIBLE CAUSE HOW TO FIX
BSM-BST_klavuz2021.qxp_Layout 1 9.02.2021 14:09 Page 21
