BVN BSKF 40-20 User manual

KULLANMA KILAVUZU &
GARANTi BELGESi
DİKDÖRTGEN KANAL FAN
BSKF BSKF 40-20
BSKF 50-25
BSKF 50-30
BSKF 60-30
BSKF 60-35
BVN markalı ürünler ISO 9001:2015 Kalite Yönetim Sistemi
belgesine sahip üretim tesisinde üretilmektedir.
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 2

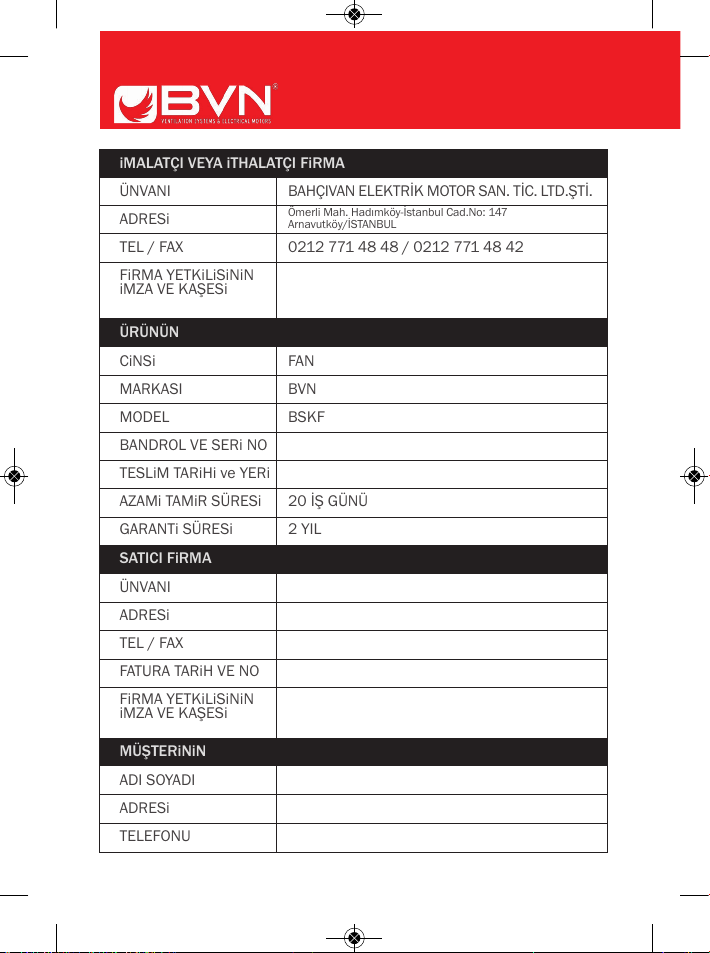

ÜNVANI
ADRESi
TEL / FAX
FiRMA YETKiLiSiNiN
iMZA VE KAŞESi
ADI SOYADI
ADRESi
TELEFONU
CiNSi
MARKASI
MODEL
BANDROL VE SERi NO
TESLiM TARiHi ve YERi
AZAMi TAMiR SÜRESi
GARANTi SÜRESi
FAN
BVN
BSKF
20 İŞ GÜNÜ
2 YIL
ÜNVANI
ADRESi
TEL / FAX
FATURA TARiH VE NO
FiRMA YETKiLiSiNiN
iMZA VE KAŞESi
iMALATÇI VEYA iTHALATÇI FiRMA
ÜRÜNÜN
SATICI FiRMA
MÜŞTERiNiN
BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ.
Ömerli Mah. Hadımköy-İstanbul Cad.No: 147
Arnavutköy/İSTANBUL
0212 771 48 48 / 0212 771 48 42
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 3

1
KULLANIM KILAVUZU
GARANTi BELGESi
•Bu fanlar dönen parçalar ve gerekli elektrik bağlantıları içerir
bu yüzden montajında bakımında ve çalıştırılmasında güven-
lik uyarılarına dikkat ediniz.
•Cihazların güvenliğinden sorumlu bir kişi tarafından cihazın
kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu
cihazın, fiziksel, duyu ve zihinsel yetenekleri özürlü olan
(çocuklar dahil ) veya deneyim ve bilgi eksikliği olan kişiler
tarafından kullanılması amaçlanmamıştır.
•Cihazla oynamamalarını güvenceye almak için çocuklar,
gözetim altında bulundurulmalıdır.
•Elektrik bağlantıları ve montajı ehliyetli kişilerce yapılmalıdır.
•Ürünün kendine özel bir hava kanalı olmalı.
•Taşıma çalıştırma ve bakım sırasında eller eldivenle
kesilmelere karşı korunmalıdır.
•Fan çalışırken kesinlikle temas edilmemelidir.
•Temizlik periyodik sürelere uygun yapılmalı aksi takdirde ürün
hasar görebilir.
•Fanı çocuklardan uzak tutunuz ve ehil olmayan kişilerin
kullanmasına izin vermeyiniz.
•Ürünü 40 °C üzerindeki ortam sıcaklıklarında kullanmayınız.
•Firmamızın üretmişolduğu ürünlerin insan sağlığına zararlı
civa.pcb (poliklorürlübifenil) asbest maddeleri içermez.
•Isıl kesicinin istenmeden başlangıç konumuna gelmesinden
kaynaklanan bir tehlikeyi önlemek için, bu cihaz bir zaman-
layıcı gibi dışbir anahtarlama düzeni üzerinden beslen-
memeli veya yardımcı program vasıtasıyla düzenli olarak
devresi kapatılan ve açılan bir devreye bağlanmamalıdır.
•Tüm kutuplarda kontak ayırması olan bir devre kesici ile
birlikte tesisat kurallarına uygun olarak sabit tesisata
bağlanmalıdır.
•Elektrik kablolarını bağlamadan önce elektriği kesinlikle
kaynağından kesiniz.
GÜVENLİK UYARILARI
&
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 4








2

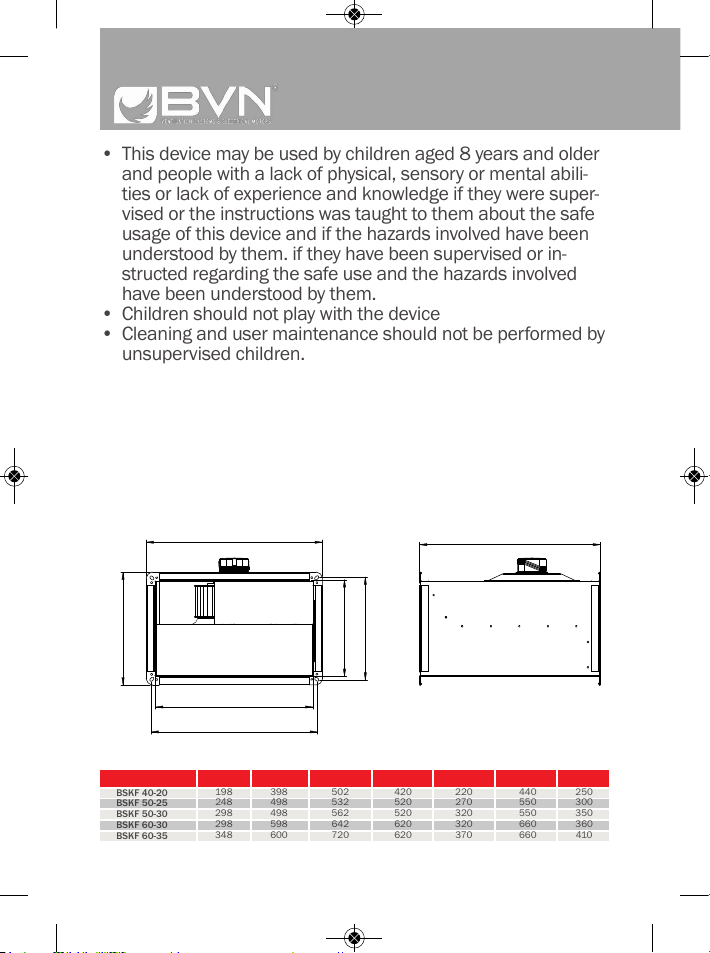

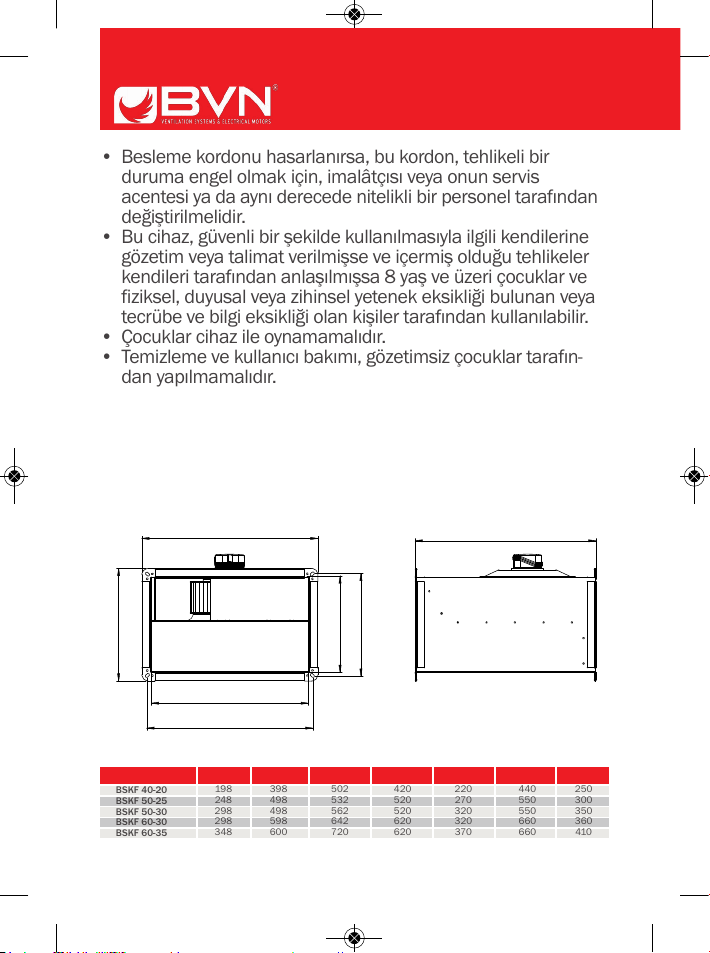

TİP A B C D E F G
BSKF 40-20
BSKF 50-25
BSKF 50-30
BSKF 60-30
BSKF 60-35
198 398 502 420 220 440 250
248 498 532 520 270 550 300
298 498 562 520 320 550 350
298 598 642 620 320 660 360
348 600 720 620 370 660 410
TEKNİK ÖZELLİKLER
IP 44 CL /F
•Besleme kordonu hasarlanırsa, bu kordon, tehlikeli bir
duruma engel olmak için, imalâtçısı veya onun servis
acentesi ya da aynı derecede nitelikli bir personel tarafından
değiştirilmelidir.
•Bu cihaz, güvenli bir şekilde kullanılmasıyla ilgili kendilerine
gözetim veya talimat verilmişse ve içermişolduğu tehlikeler
kendileri tarafından anlaşılmışsa 8 yaşve üzeri çocuklar ve
fiziksel, duyusal veya zihinsel yetenek eksikliği bulunan veya
tecrübe ve bilgi eksikliği olan kişiler tarafından kullanılabilir.
•Çocuklar cihaz ile oynamamalıdır.
•Temizleme ve kullanıcı bakımı, gözetimsiz çocuklar tarafın-
dan yapılmamalıdır.
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 5












3
KULLANIM KILAVUZU
GARANTi BELGESi
&

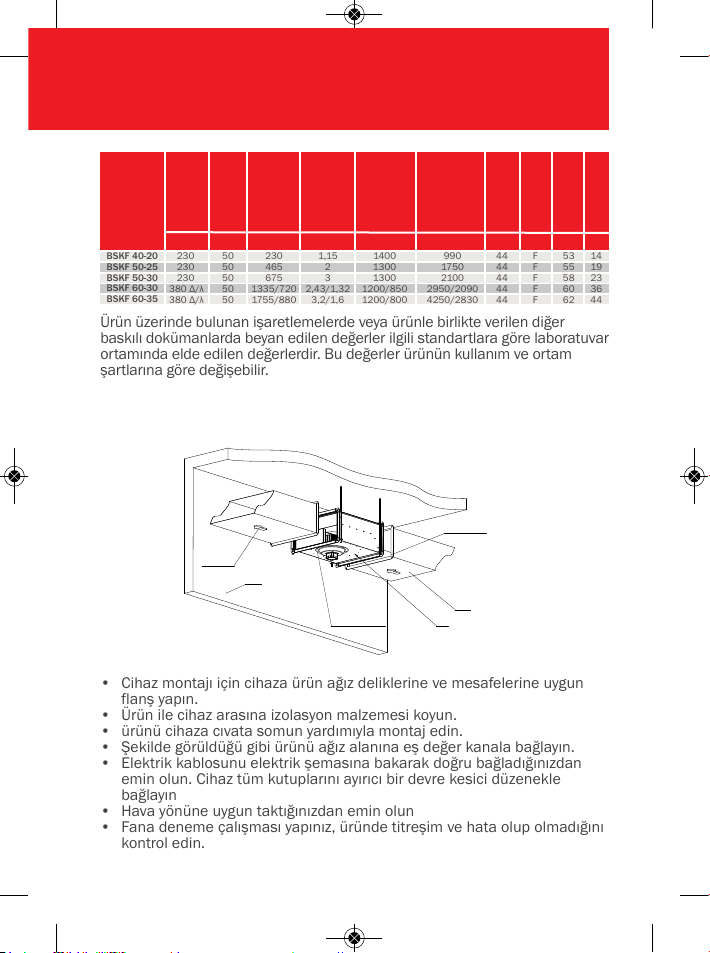

MONTAJDA DİKKAT EDİLECEK HUSUSLAR
• Cihaz montajı için cihaza ürün ağız deliklerine ve mesafelerine uygun
flanşyapın.
• Ürün ile cihaz arasına izolasyon malzemesi koyun.
• ürünü cihaza cıvata somun yardımıyla montaj edin.
•Şekilde görüldüğü gibi ürünü ağız alanına eşdeğer kanala bağlayın.
• Elektrik kablosunu elektrik şemasına bakarak doğru bağladığınızdan
emin olun. Cihaz tüm kutuplarını ayırıcı bir devre kesici düzenekle
bağlayın
• Hava yönüne uygun taktığınızdan emin olun
• Fana deneme çalışması yapınız, üründe titreşim ve hata olup olmadığını
kontrol edin.
Ürün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer
baskılı dokümanlarda beyan edilen değerler ilgili standartlara göre laboratuvar
ortamında elde edilen değerlerdir. Bu değerler ürünün kullanım ve ortam
şartlarına göre değişebilir.
VOLTAJ FREKANS GÜÇ AKIM DEVİR DEBİ KORUMA SINIFI YALITIM SINIFI SES SEVİYESİ AĞIRLIK
230 50 230 1,15 1400 990 44 F 53 14
230 50 465 2 1300 1750 44 F 55 19
230 50 675 3 1300 2100 44 F 58 23
380 ∆/λ50 1335/720 2,43/1,32 1200/850 2950/2090 44 F 60 36
380 ∆/λ50 1755/880 3,2/1,6 1200/800 4250/2830 44 F 62 44
BSKF 40-20
BSKF 50-25
BSKF 50-30
BSKF 60-30
BSKF 60-35
TİP V Hz W (A) d/d m3/h IP CL dB(A) kg
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 6

4

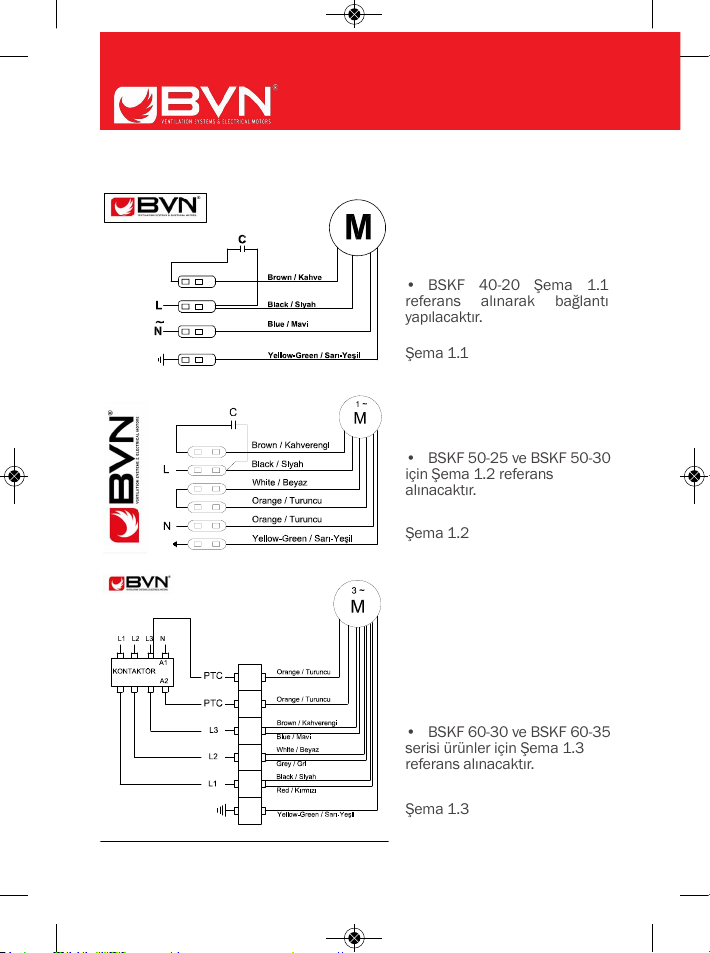

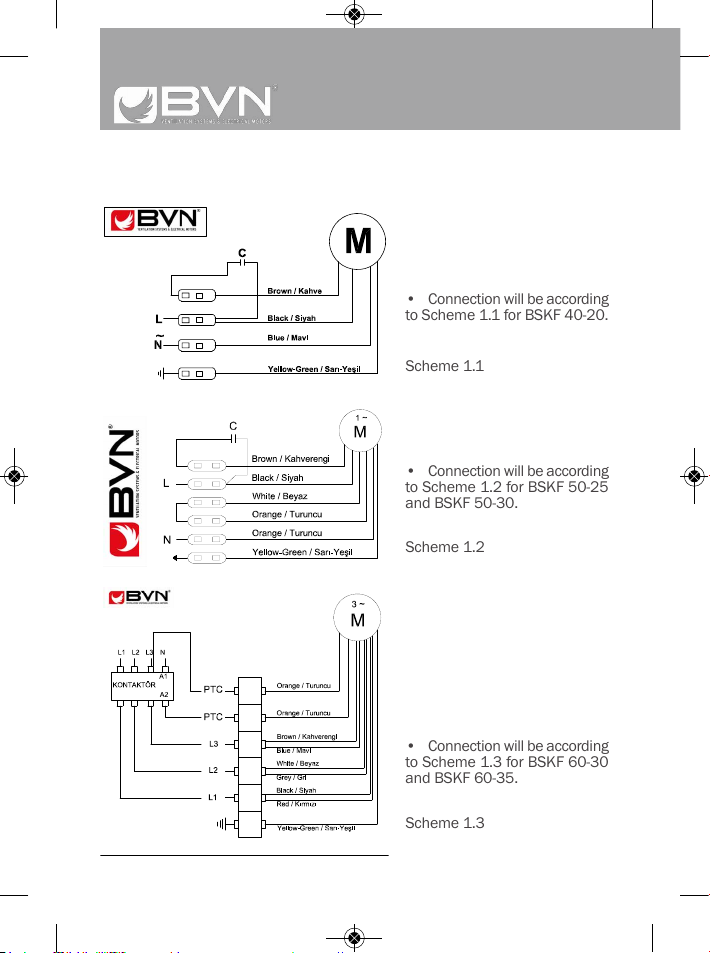

Şema 1.3
•BSKF 60-30 ve BSKF 60-35
serisi ürünler için Şema 1.3
referans alınacaktır.
BAĞLANTI ŞEMASI
•BSKF 40-20 Şema 1.1
referans alınarak bağlantı
yapılacaktır.
•BSKF 50-25 ve BSKF 50-30
için Şema 1.2 referans
alınacaktır.
Şema 1.1
Şema 1.2
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 7

5
KULLANIM KILAVUZU
GARANTi BELGESi
&
• Ürünler yalnızca yetkili kişilerce montaj edilmelidir.
• Montajı yapılacak ürün, projede belirtilen yere duvara veya zemine
sağlam bir şekilde monte edilmelidir. Duvara monte edilecekse;
kelepçelerle veya montaj bağlantı ayakları ile monte edilir.
• Vantilatör kanatlarının zeminden 2,3 m yukarıda olacak şekilde monte
edilmelidir.
• Vantilatörler pencere veya duvar dışına monte edilemezler.
• Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine
gazların geri akışından kaçınmak için ön tedbirlerin alınması gereklidir.
Ürünlerin montajında eldiven takılması tavsiye edilir.
• Ürünlerin girişve çıkışları kanala bağlanarak kullanılmalıdır.
•Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz.
•Aparatları monte ederken tüm bağlantıların doğru yapıldığından ve montaj
elemanlarının ürün ağırlığını taşıyabilecek mukavemete sahip olduğundan
emin olunuz.
• Ürün kapalı olsa bile aparatları bağlarken ana güç kaynağının kapalı
olduğundan emin olunuz.
• Montaj öncesi ürünün üzerinde belirtilen elektrik bağlantı bilgilerinin
(gerilim, güç, frekans vb.) montaj yapılacak mahaldeki ile uyuşup
uyuşmadığına dikkat ediniz.
• Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Emniyet açısından klemens üzerinde bulunan topraklama terminali
kesinlikle bina toprak hattına bağlanmalıdır.
•Motor termiği ve aşırı yük rölesinin uygun şekilde bağlandığından emin olunuz.
• Ürün kablo bağlantısı, elektrik bağlantı diyagramındaki gibi olmalıdır.
• Tüm kutuplarda kontak ayırması olan bir anahtar ile birlikte tesisat
kurallarına uygun olarak sabit tesisata bağlanmalıdır.
• Ürün tozlu ve yağlı çalışma ortamında kullanılacak ise mutlaka filtre ile
kullanılmalıdır.
• Öne eğimli fanlar yağlı ve kirli ortamlarda egzoz havalandırması için
tavsiye edilmez, taze hava uygulamalarında kullanılması tavsiye edilir.
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 8

6
KULLANIM

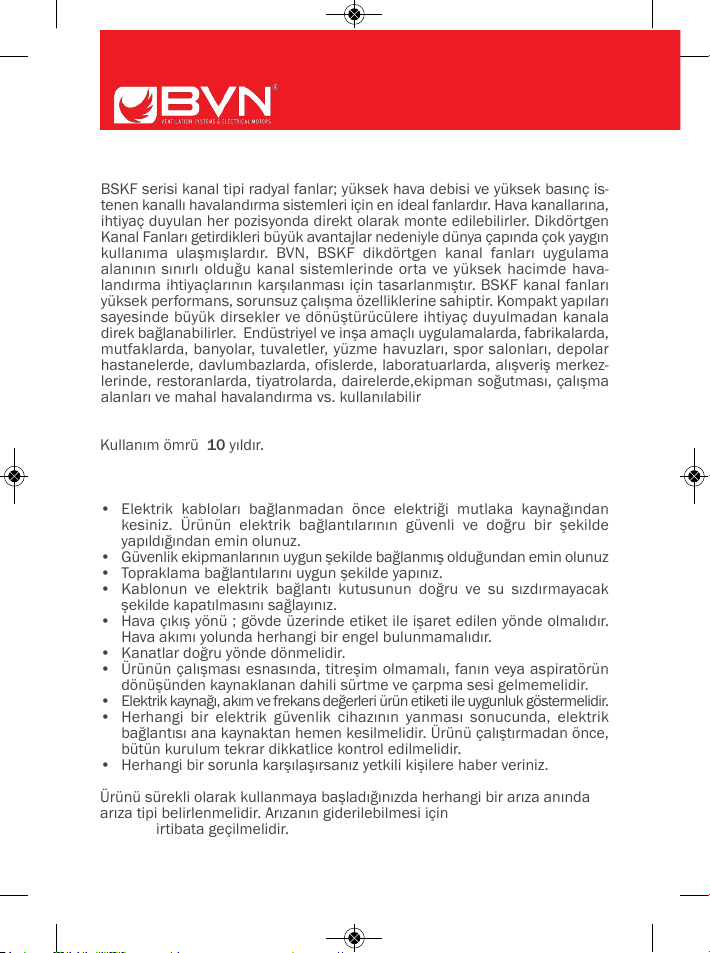

BSKF serisi kanal tipi radyal fanlar; yüksek hava debisi ve yüksek basınç is-
tenen kanallı havalandırma sistemleri için en ideal fanlardır. Hava kanallarına,
ihtiyaç duyulan her pozisyonda direkt olarak monte edilebilirler. Dikdörtgen
Kanal Fanları getirdikleri büyük avantajlar nedeniyle dünya çapında çok yaygın
kullanıma ulaşmışlardır. BVN, BSKF dikdörtgen kanal fanları uygulama
alanının sınırlı olduğu kanal sistemlerinde orta ve yüksek hacimde hava-
landırma ihtiyaçlarının karşılanması için tasarlanmıştır. BSKF kanal fanları
yüksek performans, sorunsuz çalışma özelliklerine sahiptir. Kompakt yapıları
sayesinde büyük dirsekler ve dönüştürücülere ihtiyaç duyulmadan kanala
direk bağlanabilirler. Endüstriyel ve inşa amaçlı uygulamalarda, fabrikalarda,
mutfaklarda, banyolar, tuvaletler, yüzme havuzları, spor salonları, depolar
hastanelerde, davlumbazlarda, ofislerde, laboratuarlarda, alışverişmerkez-
lerinde, restoranlarda, tiyatrolarda, dairelerde,ekipman soğutması, çalışma
alanları ve mahal havalandırma vs. kullanılabilir
Kullanıcılar, kanal vantilatörlerini kullanmadan önce kullanma ve bakım
kılavuzunu dikkatle okumak ile yükümlüdürler.
Kullanım ömrü 10 yıldır.
Ürününüzü ilk çalıştırmada ;
•Elektrik kabloları bağlanmadan önce elektriği mutlaka kaynağından
kesiniz. Ürünün elektrik bağlantılarının güvenli ve doğru bir şekilde
yapıldığından emin olunuz.
•Güvenlik ekipmanlarının uygun şekilde bağlanmışolduğundan emin olunuz
• Topraklama bağlantılarını uygun şekilde yapınız.
• Kablonun ve elektrik bağlantı kutusunun doğru ve su sızdırmayacak
şekilde kapatılmasını sağlayınız.
• Hava çıkışyönü ; gövde üzerinde etiket ile işaret edilen yönde olmalıdır.
Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Kanatlar doğru yönde dönmelidir.
•Ürünün çalışması esnasında, titreşim olmamalı, fanın veya aspiratörün
dönüşünden kaynaklanan dahili sürtme ve çarpma sesi gelmemelidir.
•Elektrik kaynağı, akım ve frekans değerleri ürün etiketi ile uygunluk göstermelidir.
•Herhangi bir elektrik güvenlik cihazının yanması sonucunda, elektrik
bağlantısı ana kaynaktan hemen kesilmelidir. Ürünü çalıştırmadan önce,
bütün kurulum tekrar dikkatlice kontrol edilmelidir.
• Herhangi bir sorunla karşılaşırsanız yetkili kişilere haber veriniz.
Ürünü sürekli olarak kullanmaya başladığınızda herhangi bir arıza anında
arıza tipi belirlenmelidir. Arızanın giderilebilmesi için mutlaka teknik
servisle irtibata geçilmelidir.
Kesinlikle kendiniz müdahale etmeye kalkışmayınız.
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 9

7
KULLANIM KILAVUZU
GARANTi BELGESi
&

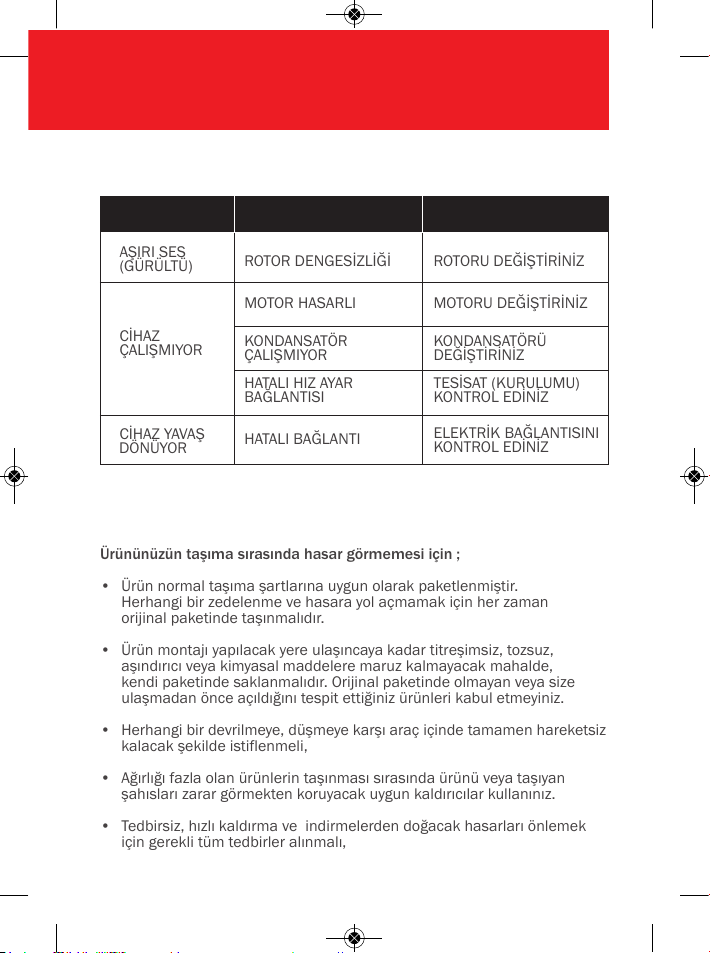

ARIZALAR VE GİDERİLMESİ
TEMİZLİK, BAKIM VE NAKLİYE
Ürününüzün taşıma sırasında hasar görmemesi için ;
• Ürün normal taşıma şartlarına uygun olarak paketlenmiştir.
Herhangi bir zedelenme ve hasara yol açmamak için her zaman
orijinal paketinde taşınmalıdır.
• Ürün montajı yapılacak yere ulaşıncaya kadar titreşimsiz, tozsuz,
aşındırıcı veya kimyasal maddelere maruz kalmayacak mahalde,
kendi paketinde saklanmalıdır. Orijinal paketinde olmayan veya size
ulaşmadan önce açıldığını tespit ettiğiniz ürünleri kabul etmeyiniz.
• Herhangi bir devrilmeye, düşmeye karşı araç içinde tamamen hareketsiz
kalacak şekilde istiflenmeli,
• Ağırlığı fazla olan ürünlerin taşınması sırasında ürünü veya taşıyan
şahısları zarar görmekten koruyacak uygun kaldırıcılar kullanınız.
• Tedbirsiz, hızlı kaldırma ve indirmelerden doğacak hasarları önlemek
için gerekli tüm tedbirler alınmalı,
AŞIRI SES
(GÜRÜLTÜ)
CİHAZ
ÇALIŞMIYOR
CİHAZ YAVAŞ
DÖNÜYOR
ROTOR DENGESİZLİĞİ
MOTOR HASARLI
KONDANSATÖR
ÇALIŞMIYOR
HATALI HIZ AYAR
BAĞLANTISI
HATALI BAĞLANTI
ROTORU DEĞİŞTİRİNİZ
MOTORU DEĞİŞTİRİNİZ
KONDANSATÖRÜ
DEĞİŞTİRİNİZ
TESİSAT (KURULUMU)
KONTROL EDİNİZ
ELEKTRİK BAĞLANTISINI
KONTROL EDİNİZ
ANORMAL DURUM OLASI NEDEN DÜZELTİCİİŞLEM
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 10

8

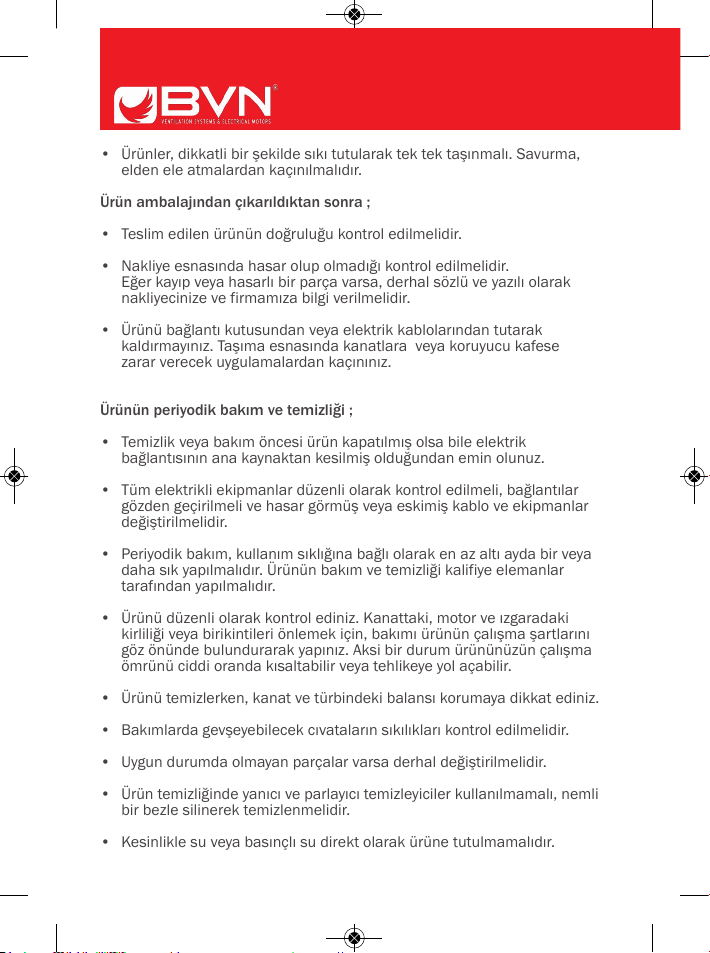

• Ürünler, dikkatli bir şekilde sıkı tutularak tek tek taşınmalı. Savurma,
elden ele atmalardan kaçınılmalıdır.
Ürün ambalajından çıkarıldıktan sonra ;
• Teslim edilen ürünün doğruluğu kontrol edilmelidir.
• Nakliye esnasında hasar olup olmadığı kontrol edilmelidir.
Eğer kayıp veya hasarlı bir parça varsa, derhal sözlü ve yazılı olarak
nakliyecinize ve firmamıza bilgi verilmelidir.
• Ürünü bağlantı kutusundan veya elektrik kablolarından tutarak
kaldırmayınız. Taşıma esnasında kanatlara veya koruyucu kafese
zarar verecek uygulamalardan kaçınınız.
Ürünün periyodik bakım ve temizliği ;
• Temizlik veya bakım öncesi ürün kapatılmışolsa bile elektrik
bağlantısının ana kaynaktan kesilmişolduğundan emin olunuz.
• Tüm elektrikli ekipmanlar düzenli olarak kontrol edilmeli, bağlantılar
gözden geçirilmeli ve hasar görmüşveya eskimişkablo ve ekipmanlar
değiştirilmelidir.
• Periyodik bakım, kullanım sıklığına bağlı olarak en az altı ayda bir veya
daha sık yapılmalıdır. Ürünün bakım ve temizliği kalifiye elemanlar
tarafından yapılmalıdır.
• Ürünü düzenli olarak kontrol ediniz. Kanattaki, motor ve ızgaradaki
kirliliği veya birikintileri önlemek için, bakımı ürünün çalışma şartlarını
göz önünde bulundurarak yapınız. Aksi bir durum ürününüzün çalışma
ömrünü ciddi oranda kısaltabilir veya tehlikeye yol açabilir.
• Ürünü temizlerken, kanat ve türbindeki balansı korumaya dikkat ediniz.
• Bakımlarda gevşeyebilecek cıvataların sıkılıkları kontrol edilmelidir.
• Uygun durumda olmayan parçalar varsa derhal değiştirilmelidir.
• Ürün temizliğinde yanıcı ve parlayıcı temizleyiciler kullanılmamalı, nemli
bir bezle silinerek temizlenmelidir.
• Kesinlikle su veya basınçlı su direkt olarak ürüne tutulmamalıdır.
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 11

9
KULLANIM KILAVUZU
GARANTi BELGESi
&
GARANTİVE SERVİS
Değerli Müşterimiz,
Sizlere iyi ürün vermek kadar, iyi hizmet vermenin de önemine inanıyoruz.
Bizi arayıp SatışTemsilcilerimiz ile görüşme yapabilir ve Yetkili Satıcılarımız
ile irtibata geçerek size en uygun hizmeti alabilirsiniz.
Aşağıdaki önerilere uymanızı rica ederiz.
1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylattırınız.
2. Ürününüzü kullanma kılavuzu esaslarına göre kullanınız.
BVN tarafından verilen bu garanti, ürünün normalin dışında
kullanılmasından doğacak arızaların giderilmesini kapsamadığı gibi,
aşağıdaki durumlarda garanti dışıdır:
1 Kullanma hatalarından meydana gelen hasar ve arızalar.
2 Ürünün müşteriye tesliminden sonraki yükleme boşaltma ve
taşıma sırasında oluşan hasar ve arızalar.
3 Gerilim düşüklüğü veya fazlalığı, hatalı elektrik tesisatı, ürünün
etiketinde yazılı gerilimden (voltajdan) farklı gerilimde kullanma
nedenlerinden meydana gelecek hasar ve arızalar.
4 Yangın, deprem ve yıldırım düşmesi vb. ile meydana gelecek
hasar ve arızalar.
5 Ürünün kullanma kılavuzlarında yer alan hususlara aykırı
kullanılmasından kaynaklanan arızalar.
Yukarıda belirtilen arızların giderilmesi ücret karşılığında yapılır.
Ürünün kullanım yerine montajı ve nakliyesi ürün fiyatına dahil değildir.
Garanti belgesinin onaylanarak müşteriye verilmesi sorumluluğu,
tüketicinin malı satın aldığı satıcı, bayi, acente ya da temsilciliklere aittir.
Garanti süresinde anlaşmazlık doğduğu takdirde fatura tarihi esas
alınacağından, kullanıcının Garanti Belgesiyle birlikte faturayı veya okunaklı
bir fotokopisini muhafaza etmesi gereklidir.
Garanti belgesi üzerinde tahrifat yapılması, ürün üzerindeki orijinal seri
numarasının kaldırılması veya tahrif edilmesi hallerinde garanti belgesi
geçersizdir.
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 12

10
GARANTİŞARTLARI
1Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garanti
kapsamındadır.
3Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre
garanti süresine eklenir. Malın tamir süresi 20 işgününü geçemez. Bu süre,
mala ilişkin arızanın servis istasyonuna, servis istasyonunun olmaması duru-
munda, malın satıcısı, bayii, acentesi, temsilciliği, ithalatçısı veya imalatçısı-
üreticisinden birine bildirim tarihinden itibaren başlar. Tüketicinin arıza
bildirimini; telefon, fax, e-posta, iadeli taahhütlü mektup veya benzeri bir yolla
yapması mümkündür. Ancak, uyuşmazlık halinde ispat yükümlülüğü tüketiciye
aittir. Malın arızasının 10 işgünü içerisinde giderilmemesi halinde, imalatçı-
üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere
sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır.
4Malın garanti süresi içerisinde gerek malzeme ve işçilik, gerekse montaj hataların-
dan dolayı arızalanması halinde, işçilik masrafı, değiştirilen parça bedeli ya da başka
herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
5Tüketicinin onarım hakkını kullanmasına rağmen malın;
-Tüketiciye teslim edildiği tarihten itibaren, belirlenen garanti süresi içinde
kalmak kaydıyla, bir yıl içerisinde; en az dört defa veya imalatçı-üretici ve/veya
ithalatçı tarafından belirlenen garanti süresi içerisinde altı defa arızalan-
masının yanı sıra, bu arızaların maldan yararlanamamayı sürekli kılması,
-Tamiri için gereken azami süresinin aşılması,
-Firmanın servis istasyonunun, servis istasyonunun mevcut olmaması halinde
sırayla satıcısı, bayii, acentesi temsilciliği ithalatçısı veya imalatçı-üreticisinden
birisinin düzenleyeceği raporla arızanın tamirini mümkün bulunmadığının
belirlenmesi, durumlarında tüketici malın ücretsiz değiştirilmesini, bedel
iadesi veya ayıp oranda bedel indirimi talep edebilir.
6Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından
kaynaklanan arızalar garanti kapsamı dışındadır.
7Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Gümrük ve Ticaret Bakanlığı
Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğü'ne başvurabilir.
8Tüketicilerin şikayet ve itirazları Konusundaki başvurularını tüketici
mahkemelerine ve tüketici hakem heyetlerine yapabilirler.
9Malın ayıplı olduğunun anlaşılması durumunda tüketici;
a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b. Satılanı alıkoyup ayıp oranında satışbedelinden indirim isteme,
c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak
üzere satılanın ücretsiz onarılmasını isteme,
d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme,
seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği
bu talebi yerine getirmekle yükümlüdür.
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 13

11
KULLANIM KILAVUZU
GARANTi BELGESi
&
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 14

12
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 15

BSKF BSKF 40-20
BSKF 50-25
BSKF 50-30
BSKF 60-30
BSKF 60-35
USER’S MANUAL &
CERTIFICATE OF WARRANTY
RECTANGULAR DUCT FANS
(Forward Curved)
Products with BVN brand are manufactured in production facilities with
ISO 9001: 2015 Quality Management System certificate.
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 16

14

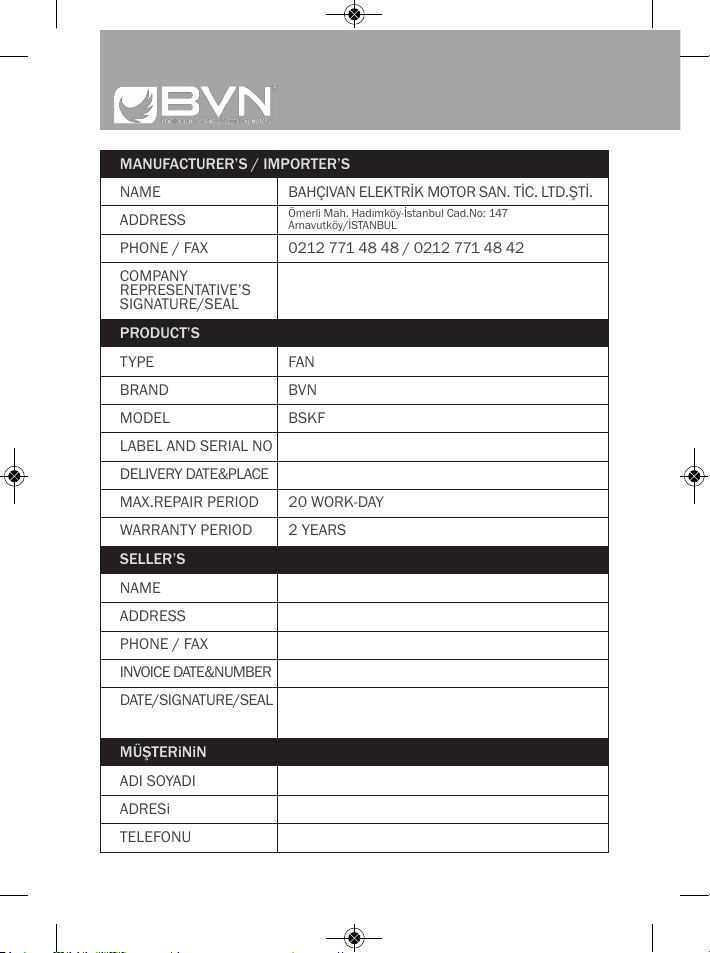

NAME
ADDRESS
PHONE / FAX
COMPANY
REPRESENTATIVE’S
SIGNATURE/SEAL
ADI SOYADI
ADRESi
TELEFONU
TYPE
BRAND
MODEL
LABEL AND SERIAL NO
DELIVERY DATE&PLACE
MAX.REPAIR PERIOD
WARRANTY PERIOD
FAN
BVN
BSKF
20 WORK-DAY
2 YEARS
NAME
ADDRESS
PHONE / FAX
INVOICE DATE&NUMBER
DATE/SIGNATURE/SEAL
MANUFACTURER’S / IMPORTER’S
PRODUCT’S
SELLER’S
MÜŞTERiNiN
BAHÇIVAN ELEKTRİK MOTOR SAN. TİC. LTD.ŞTİ.
Ömerli Mah. Hadımköy-İstanbul Cad.No: 147
Arnavutköy/İSTANBUL
0212 771 48 48 / 0212 771 48 42
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 17

15
USER’S MANUAL
CERTIFICATE OF WARRANTY

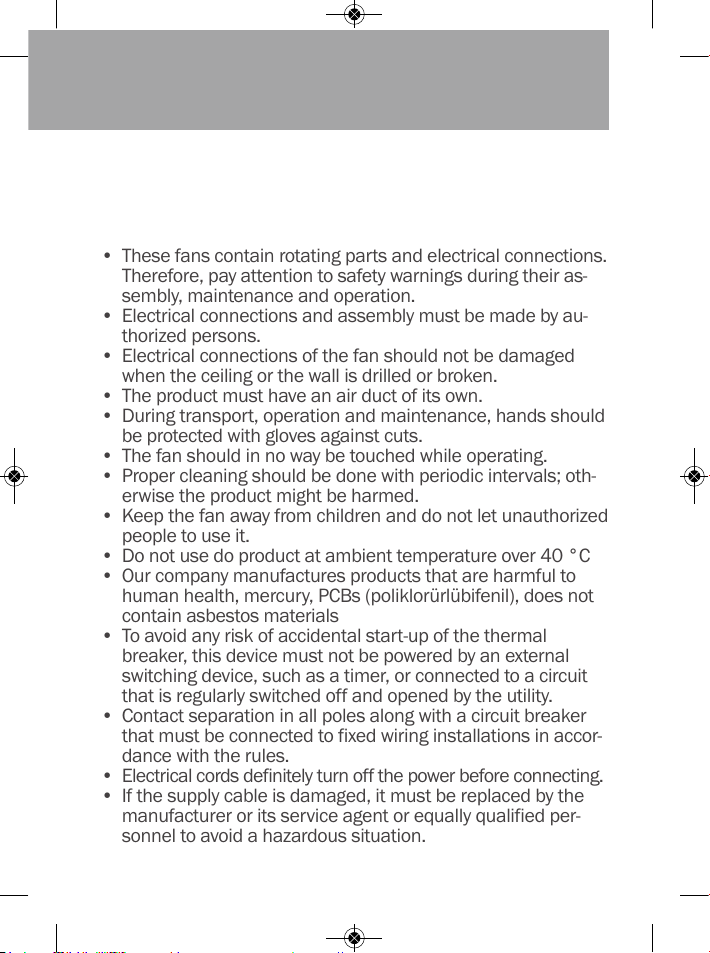

•These fans contain rotating parts and electrical connections.
Therefore, pay attention to safety warnings during their as-
sembly, maintenance and operation.
•Electrical connections and assembly must be made by au-
thorized persons.
•Electrical connections of the fan should not be damaged
when the ceiling or the wall is drilled or broken.
•The product must have an air duct of its own.
•During transport, operation and maintenance, hands should
be protected with gloves against cuts.
•The fan should in no way be touched while operating.
•Proper cleaning should be done with periodic intervals; oth-
erwise the product might be harmed.
•Keep the fan away from children and do not let unauthorized
people to use it.
•Do not use do product at ambient temperature over 40 °C
•Our company manufactures products that are harmful to
human health, mercury, PCBs (poliklorürlübifenil), does not
contain asbestos materials
•To avoid any risk of accidental start-up of the thermal
breaker, this device must not be powered by an external
switching device, such as a timer, or connected to a circuit
that is regularly switched off and opened by the utility.
•Contact separation in all poles along with a circuit breaker
that must be connected to fixed wiring installations in accor-
dance with the rules.
•Electrical cords definitely turn off the power before connecting.
•If the supply cable is damaged, it must be replaced by the
manufacturer or its service agent or equally qualified per-
sonnel to avoid a hazardous situation.
SAFETY WARNINGS
&
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 18








16
TECHNICAL FEATURES
IP 44 CL /F
•This device may be used by children aged 8 years and older
and people with a lack of physical, sensory or mental abili-
ties or lack of experience and knowledge if they were super-
vised or the instructions was taught to them about the safe
usage of this device and if the hazards involved have been
understood by them. if they have been supervised or in-
structed regarding the safe use and the hazards involved
have been understood by them.
•Children should not play with the device
•Cleaning and user maintenance should not be performed by
unsupervised children.
TYPE A B C D E F G
BSKF 40-20
BSKF 50-25
BSKF 50-30
BSKF 60-30
BSKF 60-35
198 398 502 420 220 440 250
248 498 532 520 270 550 300
298 498 562 520 320 550 350
298 598 642 620 320 660 360
348 600 720 620 370 660 410
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 19

17
USER’S MANUAL
CERTIFICATE OF WARRANTY
&
MATTERS TO BE CONSIDERED IN ASSEMBLY
•Device for mounting holes and the distance from the mouth to the
device according to the product structure of the flange.
•Put the device with insulating material between two-product.
•Product device mounting nut please help.
•As shown in Figure 4 is equivalent to the product channel, connect the
mouth area.
• Connect the power cord, make sure that the correct wiring diagram look-
ing. Device mounted on an all-pole circuit breaker, connect the splitter.
•Be sure to attach the air according to the direction.
•Fana carry out trials of the product, check whether vibration and error.
The values declared in the markings on the product or the documents
provided together with the product are values obtained in laboratory
environments according to related standards. These values can change
according to product use and environment conditions.











VOLTGE FREQUENCY POWER CURRENT SPEED AIR FLOW TYPE OF PROTECTION INSULATION CLASS SOUND LEVEL WEIGHT
230 50 230 1,15 1400 990 44 F 53 14
230 50 465 2 1300 1750 44 F 55 19
230 50 675 3 1300 2100 44 F 58 23
380 ∆/λ50 1335/720 2,43/1,32 1200/850 2950/2090 44 F 60 36
380 ∆/λ50 1755/880 3,2/1,6 1200/800 4250/2830 44 F 62 44
BSKF 40-20
BSKF 50-25
BSKF 50-30
BSKF 60-30
BSKF 60-35
TYPE V Hz W (A) d/d m3/h IP CL dB(A) kg
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 20

18
Scheme 1.3
•Connection will be according
to Scheme 1.3 for BSKF 60-30
and BSKF 60-35.
•Connection will be according
to Scheme 1.1 for BSKF 40-20.
•Connection will be according
to Scheme 1.2 for BSKF 50-25
and BSKF 50-30.
Scheme 1.1
Scheme 1.2
CONNECTION
BSKF_klavuz2020.qxp_Layout 1 7.12.2020 04:31 Page 21
