CAME MR8204 User manual

1
2
3
48
5
6
7
MR8204

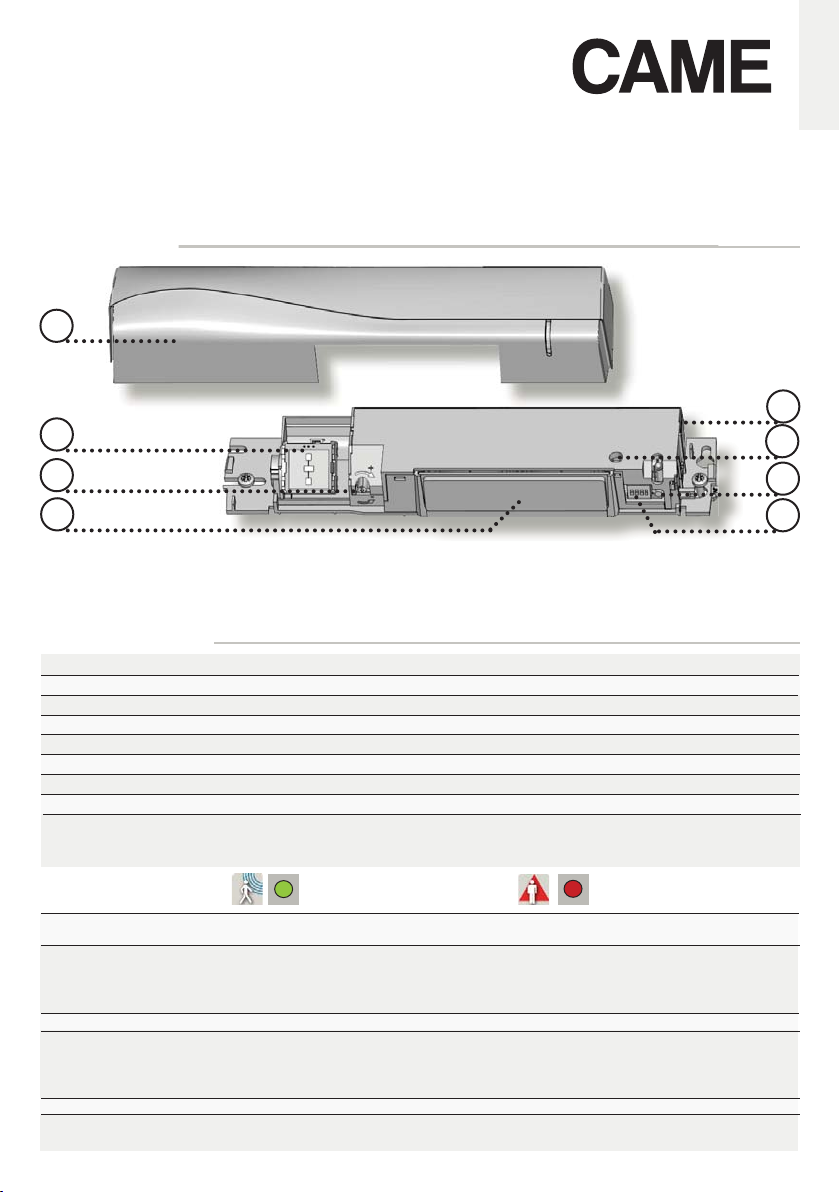

DESCRIZIONE
ITALIANO
SPECIFICHE TECNICHE
1. calotta
2. antenna radar (campo largo)
3. regolazione di larghezza per campo radar
4. prisma infrarosso (2 m)
Presenza
Tempo di risposta standard: <256 ms
Infrarosso attivo con analisi di sfondo
Diametro dello spot: 0,1 m (standard)
Numero di spot: 24
Numero di tende: 2
Da -4 ° a +4 ° (regolabile)
Relè allo stato solido
(senza potenziale, senza polarità)
Corrente max. d’uscita: 100 mA
Potenza d’interruzione max.: 42 V AC/DC
da 0.3 sec. a 1 s (non regolabile)
Standard: < 5 ms
5. connettore principale
6. vite di regolazione per tende infrarosso
7. pulsante per setup o convalida della regolazione DIP
8. DIP-switch
12 V - 30 V DC -5%/+10%
< 2.2 W
Da 1.8 m a 3 m
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
Da -25 °C a +55 °C
IP54
< 70 dB
20 anni
R&TTE 1999/5/EC; MD 2006/42/EC; LVD 2006/95/EC; ROHS 2 2011/65/EU; EN 16005:2012;
EN 12978:2009; EN IEC 62061:2005 SIL2, EN 61496-1:2012 ESPE Type 2; EN ISO 13849-1:2008 Pl
«c» CAT.2
(a condizione che il sistema di controllo effettui il monitoraggio del rilevatore almeno una volta per ogni ciclo porta)
Alimentazione:
Consumo:
Altezza di montaggio:
Sensibilità dell’entrata monitoraggio:
Gamma di temperatura:
Grado di protezione:
Rumore:
Durata di vita stimata:
Certificazione:
Movimento
Velocità min. di rilevazione: 5 cm/s
Radar doppler a microonde
Frequenza emessa: 24,150 GHz
Potenza irradiata: < 20 dBm EIRP
Densità di potenza emessa: < 5 mW/cm2
Da 15 ° a 50 ° in elevazione (regolabile)
Relè allo stato solido
(senza potenziale, senza polarità)
Corrente max. d’uscita: 100 mA
Potenza d’interruzione max.: 42 V AC/DC
0.5 sec.
Modo di rilevazione:
Tecnologia:
Angolo:
Uscita:
Tempo di mantenimento:
Tempo di risposta del
monitoraggio richiesto:
L
e specifiche tecniche possono essere modificate senza preavviso. Misurato in condizioni specifice
.
LED
VERDE
LED
ROSSO
Per i prodotti a partire dalla versione 0100. Vedere l’etichetta del prodotto per il numero di serie.
(da far funzionare solo con unità di alimentazione compatibili con le normative SELV)
Rilevatore di apertura & sicurezza
per porte scorrevoli
Tutt’altro utilizzo del rilevatore al di là della funzione descritta non può essere garantito dal costruttore.
Il produttore non sarà ritenuto responsabile di installazioni non corrette o di regolazioni inappropriate del rilevatore.
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8277 / v2 - 02.15

1
2
3
0
1
2
12
0
1
2
33
0
1
«click»
12-30 V DC
1
1
H
W
2 m
max.
5 cm
MIN MAX
max. 5 cm
+
-
+
-
2,2 m 2,2 m
larghezza max
4 x 2 m
1 x 0,5 m

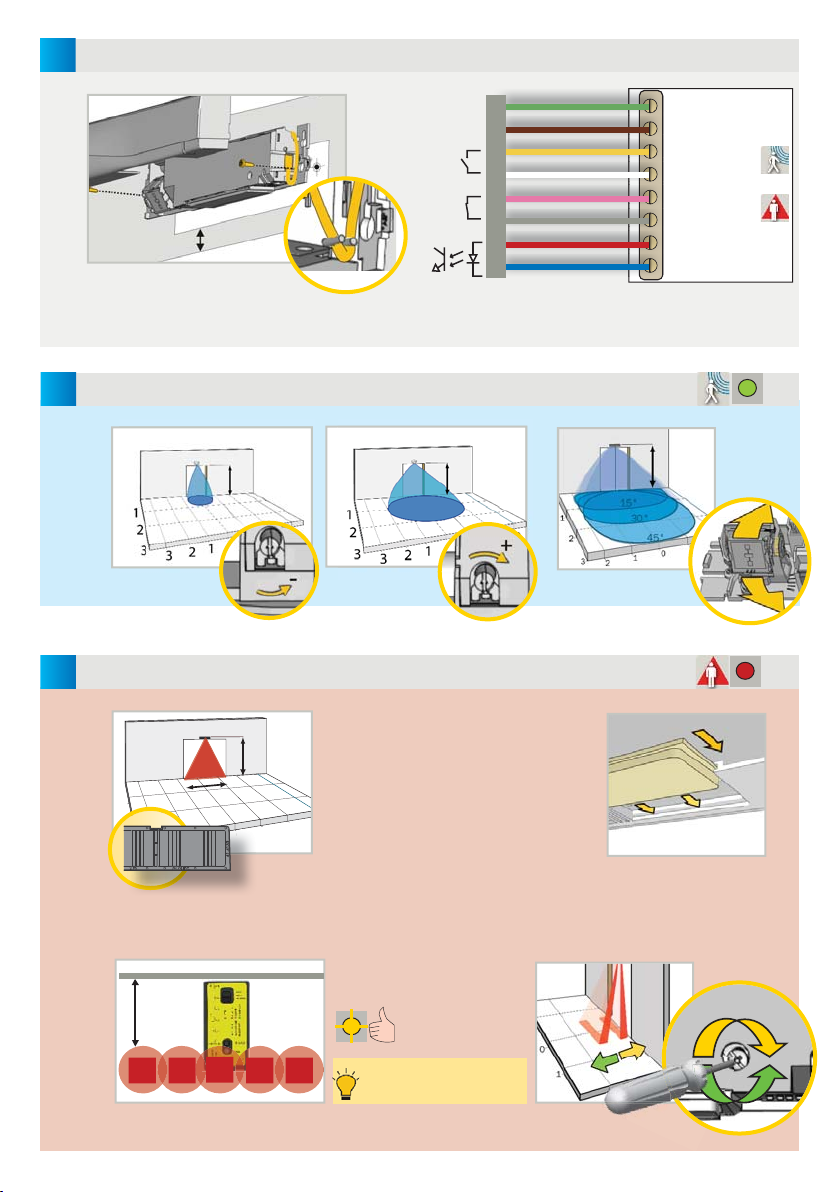

MONTAGGIO & CABLAGGIO
CAMPO IMPULSO DI APERTURA
LARGHEZZA
ANGOLO
LED
VERDE
LED
ROSSO
2,2 m
L’unità di controllo e il profilo della porta devono essere
correttamente collegati alla terra.
Verificate la posizione delle tende
ad infrarosso con lo Spotfinder e
regolate se necessario.
ANGOLO
La larghezza del campo di rilevazione indicata è conforme alle condizioni definite nella EN 16005 e include la dimensione del test-body CA.
CAMPO SICUREZZA
LARGHEZZA
HW
2,20 m 2,30 m
2,50 m 2,55 m
3,00 m 2,80 m
* in caso di preselezione standard
VERDE
MARRONE
GIALLO
BIANCO
ROSA
GRIGIO
ROSSO2
BLU2
RELÈ R1
RELÈ R2
PORTA
AVVICINARE
AVVICINARE
ALLONTANARE
ALLONTANARE
RILEVATORE
ALIMENTAZIONE
ENTRATA APERTURA
APRE LA PORTA
ENTRATA SICUREZZA
MANTIENE LA
PORTA APERTA
USCITA TEST
1Stato uscita quando il rilevatore è operativo
2Ai fini della conformità con la EN 16005 è richiesta una
connessione all’uscita test dell’operatore.
Le dimensioni della zona di rilevazione variano secondo l’altezza di montaggio del rilevatore.
ARANCIONE
@ 2,2 m:
Profondità della tenda: 8-10 cm
Profondità del campo: 25 cm*
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8277 / v2 - 02.15

4
5
+
+
- Testare il corretto funzionamento dell’installazione prima di partire.
- L’impiego del prodotto in situazioni diverse non è autorizzato e non può essere garantito dal costruttore.
- È responsabilità del produttore effettuare una valutazione dei rischi ed installare il rilevatore e il sistema porte in conformità con i
regolamenti nazionali e internazionali e con gli standard di sicurezza applicabili.
- Il fabbricante non può essere ritenuto responsabile di un’installazione scorretta e di regolazioni inappropriate del rilevatore.
- Il sensore deve essere installato solo da personale professionalmente qualificato.
- Riparazioni o tentativi di riparazione effettuati da personale non autorizzato invalideranno la garanzia.
- Non toccare le componenti elettriche ed ottiche, evitate le vibrazioni, non coprite il rilevatore e evitate d’installare il rilevatore in
prossimità di lampade al neon o ad oggetti in movimento.
- Si consiglia di pulire le parti ottiche almeno una volta all’anno o di più, se necessario, a causa delle condizioni ambientali.

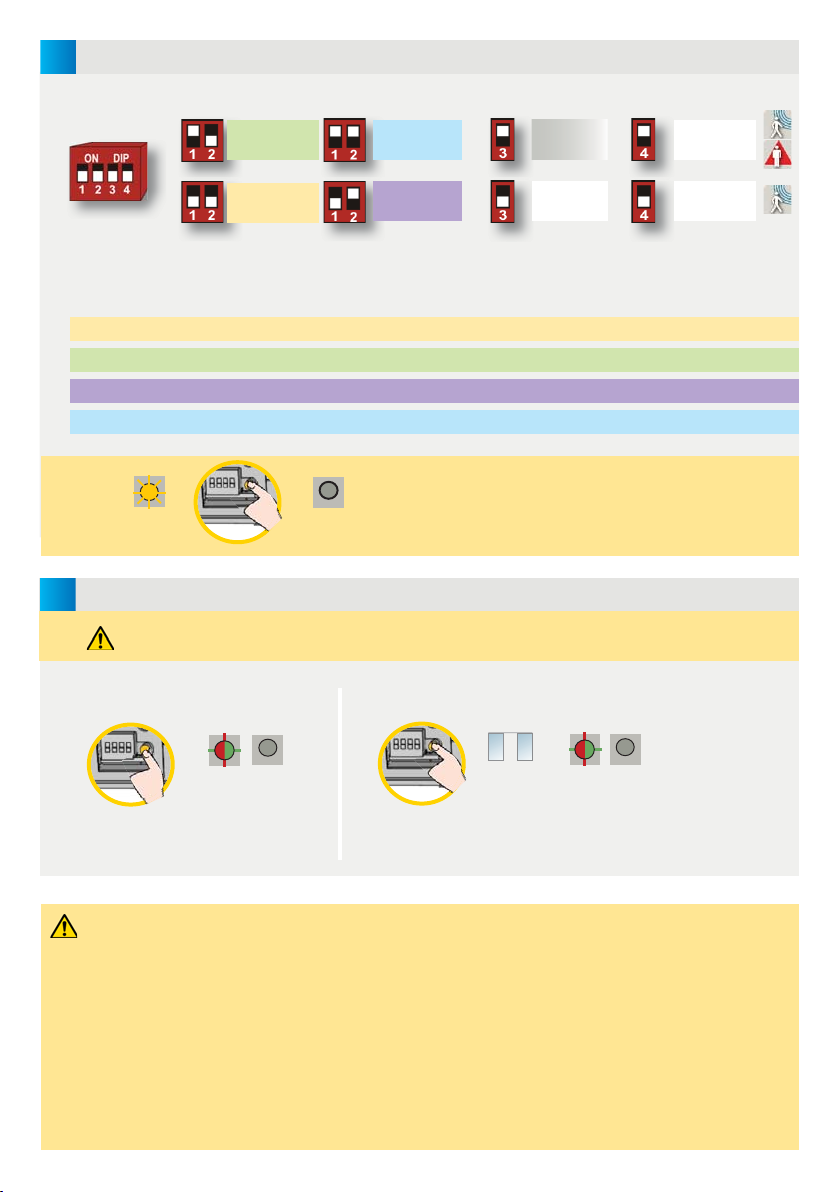

PRESELEZIONI AMBIENTE ATTIVAZIONE RELÈ R1
ISTRUZIONI DI SICUREZZA
CONSIGLIO: Lanciate un setup assistito per verificare il cablaggio,
la posizione delle tende ed il corretto funzionamento del
rilevatore.
REGOLAZIONI (DIP-switch)
SETUP BREVE SETUP ASSISTITO
SETUP
Uscite dal campo di presenza prima di lanciare un setup.
PREMETE > 3 s
PREMETE 1 s
standard
condizioni
particolari
marciapiede
stretto1
ospedale2
standard
estremo3
1Può essere usato solo se il DIP4 è OFF.
2Non disponibile nel MR8204. Se selezionato, viene applicata la preselezione “standard”.
3Immunità dell’infrarosso aumentata – non conforme alla EN16005.
4Il relè d’apertura (R1) è attivato in caso di rilevazione del campo radar o del campo ad infrarossi attivi.
movimento
o presenza4
movimento
Dopo aver modificato un tasto, il LED arancione lampeggia.
Confermate le regolazioni mantenendo premuto il pulsante.
Lanciate sempre un setup dopo aver modificato le regolazioni DIP.
condizioni particolari: immunità più elevata (pioggia, neve, lampade...) e solo 1 tenda infrarossa attivata.
marciapiede stretto: il relè d’apertura (R1) è attivato in caso di rilevazione del campo radar e del campo ad infrarossi attivi.
ospedale: ottimizzata per persone a mobilità ridotta (PMR)
standard: ambiente standard (regolazione di fabbrica)
SPENTO
ROSSO-VERDE
ROSSO-VERDE SPENTO APERTURA
+ CHIUSURA
ARANCIONE
PREMETE > 3 s
SPENTO
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8277 / v2 - 02.15

2
1
4
5
1
2
1
1
2
1
2
1
2
1
2
1
1
2
1
2
1
1
1
1
1
2
1
1
2
1
2
Came S.p.A.- Via Martiri Della Liberta 15 - IT-31030 DOSSON DI CASIER (TV)
TEL [phone] - FAX [phone] - [email protected] - www.came.it
Il LED ARANCIONE
lampeggia rapidamente.
Un DIP-switch è stato
cambiato senza conferma.
Confermate le regolazioni mantenendo
premuto il pulsante.
Cambiate il DIP 4 (attivazione del relè R1).
Selezionate la preselezione per condizioni particolari
(DIP 1+2).
Selezionate la preselezione per condizioni particolari
(DIP 1+2).
Selezionate la preselezione per condizioni particolari
(DIP 1+2).
Togliete gli oggetti che perturbano il rilevatore.
Modificate le dimensioni del campo radar.
SEGNALI LED
Il LED ARANCIONE
lampeggia 1 volta.
Il LED ARANCIONE
lampeggia 2 volte.
Il LED ARANCIONE
lampeggia 4 volte.
Il LED ARANCIONE
lampeggia 5 volte.
Il LED ARANCIONE è
acceso.
Il LED ROSSO
lampeggia
rapidamente dopo
un setup assistito.
Il LED ROSSO si
accende ogni tanto.
Il LED VERDE si
accende ogni tanto.
Il LED è spento.
La reazione della
porta non
corrisponde al
segnale del LED.
Il rilevatore segnala un
problema interno.
Problema di alimentazione
Il rilevatore riceve poca
energia dall’infrarosso.
Il rilevatore riceve troppa
energia dall’infrarosso.
Il rilevatore ha un problema
di memoria.
Il rilevatore vibra.
Il rilevatore vede la porta
durante il setup assistito.
Il rilevatore vede la porta.
Il rilevatore è disturbato
(lampade o altro rilevatore).
Il rilevatore è disturbato
dalla pioggia.
Il rilevatore è disturbato dalla
pioggia e/o dalle foglie.
Il rilevatore vibra.
Apertura e chiusura ripetute
Il rilevatore vede la porta o
altri oggetti in movimento.
Verificate l’alimentazione.
Verificate il cablaggio.
Se possibile utilizzate il prisma 1 m (accessorio).
Verificate l’angolo delle tendine ad infrarosso.
Togliete e ripristinate l’alimentazione.
Se il LED si accende di nuovo, sostituite il rilevatore.
Verificate l’angolo delle tendine ad infrarosso.
Lanciate un nuovo setup assistito.
Attenzione: Uscite dal campo di rilevazione!
Verificate le connessioni verso l’uscita test.
Se l’operatore non è testabile, collegate i cavi rosso
e blu sull’alimentazione.*
Se possibile utilizzate un prisma «low energy» (accessorio).
Verificate l’angolo delle tendine ad infrarosso.
Verificate se il rilevatore è fissato correttamente.
Verificate la posizione del prisma e della calotta.
Cambiate l’angolo dell’antenna radar.
Verificate se il rilevatore è fissato correttamente.
Verificate la posizione del cavo e della calotta.
Lanciate un setup assistito e cambiate l’angolo
delle tendine ad infrarosso.
Togliete e ripristinate l’alimentazione.
Se il LED lampeggia di nuovo, sostituite il rilevatore.
ISTRUZIONI DI SICUREZZA
È responsabilità del produttore eettuare una valutazione dei rischi ed installare il rilevatore e il sistema porte in conformità con i regolamenti nazionali e internazionali
e con gli standard di sicurezza applicabili e, se applicabile, con la direttiva macchine 2006/42/EC.
Il sensore deve essere installato solo da personale professionalmente qualificato. Riparazioni o tentativi di riparazione eettuati da personale non autorizzato invalideranno la
garanzia. Non toccare le componenti elettriche ed ottiche.
MR8204 / FA00025M06 ☜󱽚Traduzione delle istruzioni originali󱽚☞ VIO-DT2 / 42.8277 / v2 - 02.15
Con la presente Came S.p.A. dichiara che MR8204 è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti
stabilite dalle direttive 1999/5/CE, 2004/108/CE e 2006/42/CE.
Solo per i Paesi della CE: Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed
elettroniche (RAEE)
Originale su richiesta.
PRODOTTO COMMERCIALIZZATO

1
2
3
48
5
6
7
MR8204
TECHNICAL SPECIFICATIONS
1. cover
2. radar antenna (wide field)
3. radar field size adjustment
4. IR-prism (2 m)
DESCRIPTION
Presence
Typical response time: <256 ms
Active infrared with background analysis
Spot diameter: 0.1 m (typ)
Number of spots: 24
Number of curtains: 2
From -4 ° to +4 ° (adjustable)
Solid-state-relay
(free of potential, free of polarity)
Max. contact current: 100 mA
Max. contact voltage: 42 V AC/DC
0.3 s to 1 s (not adjustable)
Typical: < 5 ms
ENGLISH
5. main connector
6. IR-angle adjustment
7. push button for setup or DIP-setting confirmation
8. DIP-switch
12 V - 30 V DC -5%/+10% (to be operated from SELV compatible power supplies only)
< 2.2 W
1.8 m to 3 m
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
-25 °C to +55 °C
IP54
< 70 dB
20 years
R&TTE 1999/5/EC; MD 2006/42/EC; LVD 2006/95/EC; ROHS 2 2011/65/EU; EN 16005:2012;
EN 12978:2009; EN IEC 62061:2005 SIL2, EN 61496-1:2012 ESPE Type 2; EN ISO 13849-1:2008
Pl «c» CAT.2 (under the condition that the door control system monitors the sensor at least once per door cycle)
Supply voltage:
Power consumption:
Mounting height:
Sensitivity of the test input:
Temperature range:
Degree of protection:
Noise:
Expected lifetime:
Norm conformity:
Motion
Min. detection speed: 5 cm/s
Microwave doppler radar
Transmitter frequency: 24.150 GHz
Transmitter radiated power: < 20 dBm EIRP
Transmitter power density: < 5 mW/cm2
From 15 ° to 50 ° vertical (adjustable)
Solid-state-relay
(free of potential, free of polarity)
Max. contact current: 100 mA
Max. contact voltage: 42 V AC/DC
0.5 s
Detection mode:
Technology:
Angle:
Output:
Hold time output signal:
Response time on test request:
User’s Guide for product version 0100 and higher. See product label for serial number.
Specifications are subject to changes without prior notice. All values measured in specific conditions
.
GREEN
LED
RED
LED
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8274 / v2 - 02.15
Opening & safety sensor
for automatic sliding doors
Other use of the device is outside the permitted purpose and can not be guaranteed by the manufacturer.
The manufacturer cannot be held responsible for incorrect installations or inappropriate adjustments of the sensor.

1
2
3
0
1
2
12
0
1
2
33
0
1
«click»
12-30 V DC
1
1
H
W
2 m
max.
5 cm
MIN MAX
max. 5 cm
+
-
+
-
2.2 m 2.2 m
field size: max
4 x 2 m
1 x 0.5 m
MOUNTING & WIRING
RADAR FIELD - OPENING IMPULSE
FIELD SIZE
ANGLE
GREEN
LED
RED
LED
1Output status when sensor is operational
2For compliance with EN 16005, connection
to door controller test output is required.
2.2 m
The door control unit and the door cover profile must be correctly earthed.
Check position of IR-curtains with
Spotfinder and adjust if necessary.
ANGLE
Detection field width indicated according to conditions defined in EN 16005 and including dimension of test body CA.
INFRARED FIELD - SAFETY
WIDTH
HW
2.20 m 2.30 m
2.50 m 2.55 m
3.00 m 2.80 m
* in standard presetting
GREEN
BROWN
YELLOW
WHITE
PINK
GREY
RED2
BLUE2
POWER SUPPLY
OPENING INPUT
OPENS DOOR
SAFETY INPUT
KEEPS DOOR OPEN
TEST
OUTPUT
RELAY R1
RELAY R2
DOOR
CLOSER
CLOSER
AWAY
AWAY
SENSOR
The size of the detection field varies according to the mounting height of the sensor.
ORANGE
@ 2.2 m:
Depth of curtain : 8-10 cm
Depth of safety field: 25 cm*
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8274 / v2 - 02.15

4
5
+
+
- Test the good functioning of the installation before leaving the premises.
- The device cannot be used for purposes other than its intended use. All other uses cannot be guaranteed by the manufacturer
of the sensor.
- The manufacturer of the door system is responsible for carrying out a risk assessment and installing the sensor and the door system
in compliance with applicable national and international regulations and standards on door safety.
- The manufacturer of the sensor cannot be held responsible for incorrect installations or inappropriate adjustments of the sensor.
- Only trained and qualified personnel may install and setup the sensor.
- The warranty is void if unauthorized repairs are made or attempted by unauthorized personnel.
- Avoid touching any electronic and optical components, avoid vibrations, do not cover the sensor and avoid proximity to
neon lamps or moving objects.
- It is recommended to clean the optical parts at least once a year or more often if required due to environmental conditions.
PRESETTINGS ENVIRONMENT RELAY R1 ACTIVATION
SAFETY INSTRUCTIONS
TIP: Launch an ASSISTED SETUP to verify wiring, position of the
curtains and correct functioning of the sensor.
SETTINGS (by DIP-switch)
QUICK SETUP ASSISTED SETUP
SETUP
Step outside of the infrared field before launching a setup.
LONG (> 3s)
SHORT
standard
critical
environment
shopping
street1
hospital2
standard
extreme3
1 Can only be used if DIP 4 is OFF.
2 Not available on MR8204. If selected, the presetting «standard» is applicable.
3Enhanced IR-immunity which excludes EN 16005-conformity of the door system.
4The opening relay (R1) is activated in case of detection in the radar or infrared field.
motion
or
presence4
motion
After changing a DIP-switch, the orange LED flashes.
A LONG push on the push button confirms the setting.
Always launch a setup after changes of the DIP-settings.
LONG (> 3s)
critical environment: enhanced immunity (rain, snow, lamps...) and only 1 IR-curtain activated.
shopping street: optimized for narrow sidewalks > the opening relay (R1) is activated in case of detection in radar + IR-field.
hospital: optimized for persons with reduced mobility (PRM)
standard: standard environments (factory setting)
OFF
RED-GREEN
RED-GREEN OFF OFF
OPEN+CLOSE
ORANGE
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8274 / v2 - 02.15

2
1
4
5
1
2
1
1
2
1
2
1
2
1
2
1
1
2
1
2
1
1
1
1
1
2
1
1
2
1
2
Came S.p.A.- Via Martiri Della Liberta 15 - IT-31030 DOSSON DI CASIER (TV)
TEL [phone] - FAX [phone] - [email protected] - www.came.it
LED-SIGNALS
The ORANGE LED
flashes 1 x.
The ORANGE LED
flashes 2 x.
The ORANGE LED
flashes 4 x.
The ORANGE LED
flashes 5 x.
The ORANGE LED
flashes quickly.
The ORANGE LED
is on.
The RED LED flashes
quickly after an
assisted setup.
The RED LED
lights up
sporadically.
The GREEN LED
lights up
sporadically.
The LED is off.
The reaction of
the door does not
correspond to the
LED-signal.
A DIP-switch was changed
without confirmation.
The sensor signals
an internal fault.
Irregularities in the
power supply
The sensor receives
not enough IR-energy.
The sensor receives
too much IR-energy.
The sensor encounters
a memory problem.
The sensor vibrates.
The sensor sees the door
during the assisted setup.
The sensor sees the door.
The sensor is disturbed by
lamps or another sensor.
The sensor is disturbed
by the rain.
The sensor is disturbed by
rain and/or leaves.
The sensor vibrates.
Ghosting
The sensor sees the door
or other moving objects.
Check power supply.
Check wiring.
Use the 1 m prism if possible (accessory).
Check the angle of the IR-curtains.
Confirm the DIP-settings by a long push on the
push button.
Cut and restore power supply.
If orange LED lights up again, replace sensor.
Check the angle of the IR-curtains.
Launch a new assisted setup.
Attention: Do not stand in the detection field!
Change the activation mode of relay R1 (DIP 4).
Use a low energy prism if possible (accessory).
Check the angle of the IR-curtains.
Check if the sensor is fastened firmly.
Check position of prism and cover.
Choose the critical environment presetting (DIP 1+2).
Choose the critical environment presetting (DIP 1+2).
Choose the critical environment presetting (DIP 1+2).
Change radar antenna angle.
Check if the sensor is fastened firmly.
Check position of cable and cover.
Remove the objects if possible.
Change radar field size.
Launch an assisted setup and adjust the IR angle.
Cut and restore power supply.
If orange LED flashes again, replace sensor.
Check connections to test output.
If your door controller is not able to test the sensor,
connect the red and blue cable to the power supply.*
SAFETY INSTRUCTIONS
The manufacturer of the door system is responsible for carrying out a risk assessment and installing the sensor and the door system
in compliance with applicable national and international regulations and standards on door safety and if applicable, the machinery directive 2006/42/EC.
Only trained and qualified personnel may install and setup the sensor. The warranty is void if unauthorized repairs are made or attempted by unauthorized personnel. Avoid
touching any electronic and optical components.
MR8204 / FA00025M06 ☜󱽚Original instructions󱽚☞ VIO-DT2 / 42.8274 / v2 - 02.15
Came S.p.A. hereby declares that MR8204 is in conformity with the basic requirements and the other relevant provisions
of the directives 1999/5/EC, 2004/108/EC and 2006/42/CE.
Only for EC countries: According to the European Guideline 2002/96/EC for Waste Electrical and Electronic Equipment
(WEEE)
Original upon request.
BUY-TO-SELL PRODUCT

1
2
3
48
5
6
7
MR8204
DESCRIPTION
FRANCAIS
SPECIFICATIONS TECHNIQUES
1. capot
2. antenne radar (champ large)
3. réglage pour la taille du champ radar
4. prisme IR (2 m)
Présence
Temps de réponse type : <256 ms
Infrarouge actif avec analyse d’arrière plan
Diamètre du spot (standard) : 0,1 m (type)
Nombre de spots : 24
Nombre de rideaux : 2
de -4° à +4° (réglable)
Relais statique
(libre de potentiel, libre de polarité)
Courant max. de sortie : 100 mA
Pouvoir de coupure max. : 42 V AC/DC
0,3 s à 1 s (non réglable)
Temps de réponse type : < 5 ms
5. connecteur
6. réglage des rideaux IR
7. bouton-poussoir pour le setup ou la confirmation des
réglages par DIP-switch
8. DIP-switch
12 V - 30 V DC -5%/+10%
< 2,2 W
1,8 m à 3 m
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
-25 °C à +55 °C
IP54
< 70 dB
20 ans
R&TTE 1999/5/EC; MD 2006/42/EC; LVD 2006/95/EC; ROHS 2 2011/65/EU; EN 16005:2012;
EN 12978:2009; EN IEC 62061:2005 SIL2, EN 61496-1:2012 ESPE Type 2; EN ISO 13849-1:2008
Pl «c» CAT.2 (à condition que l’opérateur surveille le détecteur au moins une fois par cycle de porte)
Alimentation :
Consommation :
Hauteur de montage :
Tension de l’entrée de test :
Gamme de température :
Degré de protection :
Bruit:
Durée de vie estimée :
Certification :
Mouvement
Vitesse minimale de détection : 5 cm/s
Radar hyperfréquence à effet Doppler
Fréquence émise : 24,150 GHz
Puissance rayonnée : < 20 dBm EIRP
Densité de puissance émise : < 5 mW/cm²
de 15° à 50° en vertical (réglable)
Relais statique
(libre de potentiel, libre de polarité)
Courant max. de sortie : 100 mA
Pouvoir de coupure max. : 42 V AC/DC
0,5 s
Mode de détection :
Technologie :
Angle :
Sortie :
Temps de maintien de sortie:
Temps de réponse de la
demande de test :
Manuel d’utilisation pour produits à partir de la version 0100. Voir étiquette produit pour le numéro de série.
Les spécifications techniques sont susceptibles de changer sans préavis.Toutes les valeurs sont mesurées dans des conditions spécifiques.
(l’appareil doit uniquement fonctionner sur basse tension de protection (SELV) avec coupure
électrique sûre)
LED
VERTE
LED
ROUGE
Détecteur d’ouverture et de sécurisation
pour portes coulissantes automatiques
Toute autre utilisation de l’appareil est en dehors du but autorisé et ne peut pas être garantie par le fabricant.
Le fabricant ne peut être tenu pour responsable de l’installation incorrecte ou des réglages inappropriés du détecteur.
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8275 / v2 - 02.15

1
2
3
0
1
2
12
0
1
2
33
0
1
«click»
12-30 V DC
1
1
H
W
2 m
max.
5 cm
MIN MAX
max. 5 cm
+
-
+
-
2,2 m 2,2 m
taille max
4 x 2 m
1 x 0,5 m
MONTAGE & CÂBLAGE
LOBE RADAR - IMPULSION D’OUVERTURE
TAILLE
ANGLE
1Position des sorties quand le détecteur est opérationnel.
2Pour être conforme à la EN 16005, ces fils doivent être
connectés à la sortie test de l’opérateur.
2,2 m
L’opérateur et le profilé de porte doivent être reliés correctement à la terre.
Vérifiez la position des rideaux IR avec
le Spotfinder et ajustez si nécessaire.
ANGLE
La largeur du champ de détection est indiquée selon les conditions définies dans la EN 16005 et inclut les dimensions du corps d’épreuve CA.
CHAMP INFRAROUGE - SÉCURISATION
LARGEUR
HW
2,20 m 2,30 m
2,50 m 2,55 m
3,00 m 2,80 m
* en préréglage standard
VERT
BRUN
JAUNE
BLANC
ROSE
GRIS
ROUGE2
BLEU2
ALIMENTATION
ENTREE
D’OUVERTURE
OUVRE PORTE
ENTREE
DE SECURISATION
MAINTIEN PORTE
OUVERTE
SORTIE DE TEST
RELAIS R1
RELAIS R2
PORTE
RAPPROCHER
RAPPROCHER
ÉLOIGNER
ÉLOIGNER
LED
VERTE
LED
ROUGE
DETECTEUR
La taille du champ de détection dépend de la hauteur de montage du détecteur.
ORANGE
@ 2,2 m:
Profondeur du rideau: 8-10 cm
Profondeur du champ IR: 25 cm*
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8275 / v2 - 02.15

4
5
+
+
- Testez le bon fonctionnement de l’installation avant de quitter les lieux.
- Toute autre utilisation de l’appareil en dehors du but autorisé ne peut pas être garantie par le fabricant.
- Le fabricant du système de porte est responsable de l’évaluation des risques et de l’installation du détecteur en
conformité avec les prescriptions nationales et internationales en matière de sécurité des portes.
- Le fabricant ne peut être tenu pour responsable de l’installation incorrecte ou des réglages inappropriés du détecteur.
- Le montage et la mise en service du détecteur doivent être effectués uniquement par un spécialiste formé.
- La garantie est nulle lorsque toute réparation est effectuée sur le produit par du personnel non autorisé.
- Evitez de toucher les parties électoniques et optiques, évitez les vibrations extrêmes, ne couvrez pas le détecteur et évitez
tout objet mobile et toute source de lumière dans le champ de détection.
- Il est recommandé de nettoyer les parties optiques au moins une fois par an ou plus si nécessaire.
PRÉRÉGLAGES ENVIRONNEMENT ACTIVATION RELAIS R1
INSTRUCTIONS DE SÉCURITÉ
TIP: Lancez un SET-UP ASSISTÉ pour vérifier le câblage, la position
des rideaux et le fonctionnement correct du détecteur.
RÉGLAGES (par DIP-switch)
SET-UP COURT SET-UP ASSISTÉ
SET-UP
Sortez du champ infrarouge avant de lancer le setup.
standard
environnement
critique
rue
commercante1
hôpital2
standard
extrême3
1 Peut seulement être utilisé si DIP 4 est en position OFF.
2 Pas disponible sur le MR8204. Si choisi, le préréglage «standard» est appliqué.
3Immunité IR renforcée qui exclut la conformité à la EN 16005 du système de porte.
4Le relais d’ouverture (R1) est activé si détection dans le champ radar ou infrarouge.
mouvement
ou
présence4
mouvement
Après avoir modifié un DIP-switch, la LED orange clignote.
Maintenez le bouton poussoir enfoncé pour confirmer les réglages.
Lancez toujours un set-up après des changements de réglages
DIP-switch.
environnement critique: immunité renforcée (pluie, neige, lampes) et seulement 1 rideau IR est activé.
rue commercante: optimisé pour rues étroites > relais d’ouverture (R1) est activé si détection dans le champ radar + infrarouge.
hôpital: adapté aux personnes à mobilité réduite (PMR)
standard: environnement standard (réglage d’usine)
ÉTEINTE
ÉTEINTE ÉTEINTEROUGE-VERT
ROUGE-VERT OUVRIR+FERMER
POUSSEZ LONGTEMPS
(> 3 S)
POUSSEZ LONGTEMPS
(> 3 S)
POUSSEZ BRIÈVEMENT
ORANGE
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8275 / v2 - 02.15

2
1
4
5
1
2
1
1
2
1
2
1
2
1
2
1
1
2
1
2
1
1
1
1
1
2
1
1
2
1
2
Came S.p.A.- Via Martiri Della Liberta 15 - IT-31030 DOSSON DI CASIER (TV)
TEL [phone] - FAX [phone] - [email protected] - www.came.it
SIGNAUX LED
La position d’un DIP-switch a
été changée sans confirmation.
Confirmez le réglage du DIP-swicth par une
pression longue sur le bouton-poussoir.
La LED ORANGE
clignote 1 x.
La LED ORANGE
clignote 2 x.
La LED ORANGE
clignote 4 x.
La LED ORANGE
clignote 5 x.
La LED ORANGE
clignote rapidement.
La LED ORANGE est
allumée.
La LED ROUGE
clignote rapidement
après un set-up
assisté.
La LED ROUGE
s’allume
sporadiquement.
La LED VERTE
s’allume
sporadiquement.
La LED est éteinte.
La réaction de la
porte ne correspond
pas au signal de la
LED.
Le détecteur signale un
problème interne.
L’alimentation est
perturbée.
Le détecteur reçoit
trop peu d’énergie IR.
Le détecteur reçoit
trop d’énergie IR.
Le détecteur rencontre
un problème de mémoire.
Le détecteur vibre.
Le détecteur voit la porte
pendant le set-up assisté.
Le détecteur voit la porte.
Le détecteur est perturbé
(lampes ou autre détecteur).
Le détecteur est perturbé
par la pluie.
Le détecteur est perturbé
par la pluie et/ou les feuilles.
Le détecteur vibre.
Détections intempestives
Le détecteur voit la porte
ou d’autres objets en
mouvement.
Vérifiez l’alimentation.
Vérifiez le câblage.
Utilisez si possible le prisme 1 m (accessoire).
Vérifiez l’angle des rideaux IR.
Coupez l’alimentation et rétablissez-la.
Si la LED s’allume à nouveau, remplacez le détecteur.
Vérifiez l’angle des rideaux IR.
Lancez un nouveau set-up assisté.
Attention: Sortez du champ de détection!
Vérifiez les connections vers la sortie test.
Si l’opérateur n’est pas capable de tester le détecteur,
connectez le câble rouge et bleu sur l’alimentation.*
Changez la valeur de l’activation du relais (DIP 4).
Utilisez si possible un prisme «low energy».
Vérifiez l’angle des rideaux IR.
Vérifiez si le détecteur est fixé correctement.
Vérifiez la position du prisme et du capot.
Sélectionnez le préréglage environnement critique
(DIP1+2).
Changez l’angle de l’antenne radar.
Vérifiez si le détecteur est fixé correctement.
Vérifiez la position du câble et du capot.
Enlevez les objets causant la perturbation.
Changez la taille du lobe radar.
Lancez un set-up assisté et ajustez l’angle IR.
Coupez l’alimentation et rétablissez-la.
Si la LED clignote à nouveau, remplacez le détecteur.
Sélectionnez le préréglage environnement critique
(DIP1+2).
Sélectionnez le préréglage environnement critique
(DIP1+2).
INSTRUCTIONS DE SECURITE
Le fabricant du système de porte est responsable de l’évaluation des risques et de l’installation du détecteur en comformité avec les prescriptions nationales et
internationales en matière de sécurité des portes ainsi qu’avec la directive-machines 2006/42/EC.
Le montage et la mise en service du détecteur doivent être eectués uniquement par un spécialiste formé. La garantie est nulle lorsque toute réparation est eectuée sur le
produit par du personnel non autorisé. Evitez tout contact avec les composants électroniques et optiques.
MR8204 / FA00025M06 ☜󱽚Notice originale󱽚☞ VIO-DT2 / 42.8275 / v2 - 02.15
Par la présente, Came S.p.A. déclare que MR8204 est conforme aux exigences essentielles et aux autres dispositions
pertinentes des directives 1999/5/CE, 2004/108/CE et 2006/42/CE.
Seulement pour les pays de l’UE: Conforme à la directive européenne 2002/96/CE relative aux déchets d’équipements
électriques et électroniques (DEEE).
Originale disponible sur demande.
PRODUIT COMMERCIALISÉ

1
2
3
48
5
6
7
MR8204
BESCHREIBUNG
DEUTSCH
TECHNISCHE DATEN
1. Abdeckhaube
2. Radarantenne (breites Feld)
3. Einstellung der Radarfeldgröße
4. IR-Prisma (2 m)
Anwesenheit
Typische Reaktionszeit: <256 ms
Aktiv Infrarot mit Hintergrundauswertung
Durchmesser Lichtbündel: 0,1 m (typ)
Anzahl Lichtbündel: 24
Anzahl Vorhänge: 2
Von -4 ° bis +4 ° (einstellbar)
Halbleiterrelais
(potentialfrei, polaritätsfrei)
Max. Schaltstrom: 100 mA
Max. Schaltspannung: 42 V AC/DC
0,3 Sek bis 1 Sek (nicht einstellbar)
Typisch: < 5 ms
5. Anschlussstecker
6. Einstellschraube IR-Vorhang
7. Drucktaster für Initialisierung oder DIP-Schalter Bestätigung
8. DIP-Schalter
12 V - 30 V DC -5%/+10%
< 2,2 W
1,8 m bis 3 m
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
-25 °C bis +55 °C
IP54
< 70 dB
20 Jahre
R&TTE 1999/5/EC; MD 2006/42/EC; LVD 2006/95/EC; ROHS 2 2011/65/EU; EN 16005:2012;
EN 12978:2009; EN IEC 62061:2005 SIL2, EN 61496-1:2012 ESPE Type 2; EN ISO 13849-1:2008
Pl «c» CAT.2
(unter der Bedingung dass der Türantrieb den Sensor mindestens einmal pro Türzyklus überwacht)
Stromversorgung:
Leistungsaufnahme:
Installationshöhe:
Eingangssignalspannung Testeingang:
Temperaturbereich:
Schutzklasse:
Störeinflüsse:
Geschätzte Lebensdauer:
Normkonformität:
Bewegung
Min. Erfassungsgeschwindigkeit: 5 cm/s
Mikrowellen-Doppler-Radar
Sendefrequenz: 24,150 GHz
Sendeleistung: < 20 dBm EIRP
Dichte der Sendeleistung: < 5 mW/cm2
Von 15 ° bis 50 ° Senkrecht (einstellbar)
Halbleiterrelais
(potentialfrei, polaritätsfrei)
Max. Schaltstrom: 100 mA
Max. Schaltspannung: 42 V AC/DC
0,5 Sek
Erfassungsmodus:
Technologie:
Winkeleinstellung:
Ausgang:
Haltezeit Ausgangssignal:
Reaktionszeit auf Testanfrage:
Ä
nderungen vorbehalten. Alle Werte gemessen bei spezifischen Bedingungen.
Bedienungsanleitung für Produktversion ab 0100. Siehe Produktetikett für Seriennummer.
GRÜNE
LED
ROTE
LED
(Das Gerät darf nur unter Sicherheitskleinspannungen (SELV) mit sicherer
elektrischer Trennung betrieben werden)
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8276 / v2 - 02.15
Öffnungs- & Absicherungssensor
für Automatikschiebetüren
Andere Anwendungen des Geräts entsprechen nicht dem zugelassenen Zweck und können nicht vom Hersteller garantiert werden.
Der Hersteller kann die Verantwortung für mangelhafte Installationen oder Einstellungen des Sensors nicht übernehmen.

1
2
3
0
1
2
12
0
1
2
33
0
1
«click»
12-30 V DC
1
1
H
W
2 m
max.
5 cm
MIN MAX
max. 5 cm
+
-
+
-
2,2 m 2,2 m
Max Feldgrösse
4 x 2 m
1 x 0,5 m
ANBAU & VERKABELUNG
RADARFELD - ÖFFNUNGSIMPULS
FELDGRÖSSE
WINKEL
GRÜNE
LED
ROTE
LED
1Stellung des Ausgangs wenn Sensor betriebsbereit
2Gemäß EN 16005 ist Anschluss am Testausgang der
Türsteuerung erforderlich
2,2 m
Der Türantrieb und das Türprofil müssen ordnungsgemäß geerdet sein.
Position der IR-Vorhänge mittels
Spotfinder überprüfen und anpassen
falls notwendig.
WINKEL
Die Erfassungsfeldbreite ist gemäß den Bedingungen der EN 16005 angegeben und beinhaltet die Abmessungen des Prüfkörpers CA.
INFRAROTFELD - ABSICHERUNG
FELDBREITE
HW
2,20 m 2,30 m
2,50 m 2,55 m
3,00 m 2,80 m
* in Standardvoreinstellung
GRÜN
BRAUN
GELB
WEISS
ROSA
GRAU
ROT2
BLAU2
STROMVERSORGUNG
ÖFFNUNGS-
EINGANG
ÖFFNET TÜR
ABSICHERUNGS-
EINGANG
HÄLT TÜR OFFEN
TEST-
AUSGANG
RELAIS R1
RELAIS R2
TÜR
ZUR TÜR HIN
ZUR TÜR HIN
SENSOR
VON TÜR WEG
VON TÜR WEG
Die Größe des Erfassungsfeldes hängt von der Montagehöhe des Sensors ab.
ORANGE
@ 2,2 m:
Vorhangtiefe: 8-10 cm
Absicherungsfeldtiefe: 25 cm*
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8276 / v2 - 02.15

4
5
+
+
- Testen Sie ob der Sensor ordnungsgemäß installiert ist bevor Sie die Installation verlassen.
- Die Risikobeurteilung und die Installation des Sensors und des Türsystems gemäß der nationalen und internationalen Vorschriften
und Normen zur Türsicherheit fällt in den Verantwortungsbereich des Herstellers des Türsystems.
- Andere Anwendungen des Geräts entsprechen nicht dem zugelassenen Zweck und können nicht vom Hersteller garantiert werden.
- Der Hersteller kann die Verantwortung für mangelhafte Installationen oder Einstellungen des Sensors nicht übernehmen.
- Montage und Inbetriebnahme des Sensors nur durch geschultes Fachpersonal.
- Jeglicher Reparaturversuch durch unbefugtes Personal annulliert die werksseitige Garantie.
- Vermeiden Sie generell Berührungen mit elektronischen und optischen Bauteilen, extreme Vibrationen, Nähe zu Neonlampen oder
sich bewegenden Objekten. Den Sensor nicht abdecken.
- Es wird empfohlen die optischen Teile mindestens 1 Mal im Jahr oder mehr falls notwendig zu reinigen.
VOREINSTELLUNGEN UMGEBUNG RELAIS R1 AKTIVIERUNG
SICHERHEITSHINWEISE
TIP: Eine Initialisierung mit Türbewegung zur Überprüfung der Verkabelung,
Position der IR-Vorhänge und korrekten Funktion des Sensors starten.
EINSTELLUNGEN (mittels DIP-Schalter)
INITIALISIERUNG INITIALISIERUNG MIT TÜRBEWEGUNG
INITIALISIERUNG
Bitte aus dem Infrarotfeld treten befor sie eine Initialisierung starten.
LANGES DRÜCKEN (> 3s)
Standard
kritische
Bedingungen
Einkaufs-
strasse1
Kranken-
häuser2
Standard
Extrem3
1 Kann nur benutzt werden wenn DIP4 in OFF-Position ist.
2 Nicht verfügbar für den MR8204. Falls gewählt, wird die Voreinstellung «Standard» angewendet.
3Erhöhte Immunität die keine Konformität des Türsystems mit EN 16005 erlaubt.
4Öffnungsrelais (R1) wird ausgelöst bei Erfassung im Radar- oder Infrarotfeld.
Bewegung
oder
Anwesenheit4
Bewegung
Nach Veränderung eines DIP-Schalters, blinkt die orange LED.
Ein langes Drücken des Tasters, bestätigt die Einstellungen.
Starten Sie immer eine lnitialisierung nach DIP-Schalter Einstellungen.
LANGES DRÜCKEN (> 3s)
Kritische Bedingungen: erhöhte Immunität (Regen, Schnee, Lampen...) und nur 1 IR-Vorhang aktiviert.
Einkaufsstrasse: optimiert für schmale Gehwege > Öffnungsrelais (R1) wird ausgelöst bei Erfassung im Radar- und IR-Feld.
Krankenhäuser: optimiert für Personen mit eingeschränkter Mobilität (EM)
Standard: Standardumgebungen (Werkseinstellung)
AUS
ÖFFNEN + SCHLIESSEN AUS
ROT-GRÜN
ROT-GRÜN AUS
KURZES DRÜCKEN
ORANGE
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8276 / v2 - 02.15

2
1
4
5
1
2
1
1
2
1
2
1
2
1
2
1
1
2
1
2
1
1
1
1
1
2
1
1
2
1
2
Came S.p.A.- Via Martiri Della Liberta 15 - IT-31030 DOSSON DI CASIER (TV)
TEL [phone] - FAX [phone] - [email protected] - www.came.it
Die ORANGE LED
blinkt schnell.
Ein DIP-Schalter wurde
geändert ohne Bestätigung.
Bestätigen Sie die DIP-Einstellung durch langes
Drücken des Drucktasters.
Die Relaisaktivierung ändern (DIP 4).
Die Voreinstellung für kritische Bedingungen wählen
(DIP 1+2).
Die Voreinstellung für kritische Bedingungen wählen
(DIP 1+2).
Die Voreinstellung für kritische Bedingungen wählen
(DIP 1+2).
LED-SIGNALE
Die ORANGE LED
blinkt 1 x.
Die ORANGE LED
blinkt 2 x.
Die ORANGE LED
blinkt 4 x.
Die ORANGE LED
blinkt 5 x.
Die ORANGE LED
ist an.
Die ROTE LED blinkt
schnell nach einer
Initialisierung mit
Türbewegung.
Die ROTE LED
leuchtet sporadisch
auf.
Die GRÜNE LED
leuchtet sporadisch
auf.
Die LED ist aus.
Die Reaktion der Tür
und der LED stimmt
nicht überein.
Der Sensor meldet einen
internen Fehler.
Die Stromversorgung
ist unbefriedigend.
Der Sensor empfängt zu
wenig IR-Energie.
Der Sensor empfängt
zu viel IR-Energie.
Der Sensor hat ein
Speicherproblem.
Der Sensor vibriert.
Der Sensor sieht die Tür
während der Initialisierung
mit Türbewegung.
Der Sensor sieht die Tür.
Der Sensor wird gestört
(Lampe oder anderer Sensor).
Der Sensor wird vom
Regen gestört.
Der Sensor wird von Regen
oder Blättern gestört.
Der Sensor vibriert.
Ghosting
Der Sensor sieht die Tür
oder andere bewegende
Objekte.
Stromversorgung überprüfen.
Verkabelung überprüfen.
Wenn möglich das 1 m Prisma benutzen.
Den Winkel der IR-Vorhänge überprüfen.
Stromversorgung aus- und einschalten.
Leuchtet die orange LED wieder auf, Sensor austauschen.
Den Winkel der IR-Vorhänge überprüfen.
Eine Initialisierung mit Türbewegung starten.
Bitte aus dem Erfassungsfeld treten!
Verkabelung zum Testausgang überprüfen.
Wenn die Türsteuerung den Sensor nicht testen kann,
Rot und Blau an die Stromversorgung anklemmen.*
Wenn möglich ein Low-Energy-Prisma benutzen.
Den Winkel der IR-Vorhänge überprüfen.
Überprüfen ob der Sensor korrekt befestigt ist.
Position von Prisma und Haube überprüfen.
Den Winkel der Radarantenne ändern.
Überprüfen, ob der Sensor korrekt befestigt ist.
Position von Kabel und Haube überprüfen.
Wenn möglich Objekte entfernen.
Radarfeldgröße ändern.
Eine Initialisierung mit Türbewegung starten und
IR-Winkel ändern.
Stromversorgung aus- und einschalten.
Blinkt die orange LED weiterhin, Sensor austauschen.
SICHERHEITSHINWEISE
Die Risikobeurteilung und die Installation des Sensors und des Türsystems gemäß der nationalen und internationalen Vorschriften und Normen zur Türsicherheit sowie
der Maschinenrichtline 2006/42/EG, fällt in den Verantwortungsbereich des Herstellers des Türsystems.
Montage und Inbetriebnahme des Sensors nur durch geschultes Fachpersonal. Jeglicher Reparaturversuch durch unbefugtes Personal annulliert die werksseitige Garantie.
Vermeiden Sie generell Berührungen mit elektronischen und optischen Bauteilen.
MR8204 / FA00025M06 ☜󱽚Originalbedienungsanleitung󱽚☞ VIO-DT2 / 42.8276 / v2 - 02.15
Hiermit erklärt Came S.p.A., dass sich MR8204 in Übereinstimmung mit den grundlegenden Anforderungen und den
übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/EG, 2004/108/EG und 2006/42/EG befindet.
Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE).
Original auf Anfrage erhältlich.
ERTRIEBENES FREMDERZEUGNIS

1
2
3
48
5
6
7
MR8204
DESCRIPCIÓN
ESPANOL
ESPECIFICACIONES TÉCNICAS
1. carcasa
2. antena radar (campo ancho)
3. ajuste del tamaño del campo radar
4. prisma rayos IR (2 m)
Presencia
Tiempo de respuesta típico: <256 ms
Infrarrojo activo con análisis del fondo
Diámetro del haz: 0,1 m (típico)
Haces por cortina: 24
Número de cortinas: 2
De -4 ° a +4 ° (regulable)
Relé de estado sólido
(sin potencial, sin polaridad)
Corriente máx de salida: 100 mA
Poder de corte máx: 42 V AC/DC
De 0,3 s a 1 s (non regulable)
Típico: < 5 ms
5. conector principal
6. tornillo de ajuste de las cortinas de rayos infrarrojos
7. pulsador para el reseteo o para confirmar el ajuste hecho
mediante los DIP
8. DIP-switch
12 V - 30 V DC -5%/+10% (para accionamiento exclusivo desde fuentes de alimentación compatibles con SELV)
< 2,2 W
De 1,8 m a 3 m
< 1 V : Log. L; > 10 V: Log. H (max. 30 V)
De -25 °C a +55 °C
IP54
< 70 dB
20 años
R&TTE 1999/5/EC; MD 2006/42/EC; LVD 2006/95/EC; ROHS 2 2011/65/EU; EN 16005:2012;
EN 12978:2009; EN IEC 62061:2005 SIL2, EN 61496-1:2012 ESPE Type 2; EN ISO 13849-1:2008 Pl
«c» CAT.2
(con la condición de que el sistema de control de puertas supervise el sensor una vez como mínimo por ciclo de puerta)
Suministro eléctrico:
Consumo:
Altura de montaje:
Sensibilidad de la entrada de test:
Gama de temperatura:
Grado de protección:
Ruido:
Vida útil estimada:
Certificación:
Movimiento
Velocidad mínima de detección: 5 cm/s
Radar doppler de microondas
Frecuencia emitida: 24,150 GHz
Potencia radiada: < 20 dBm EIRP
Densidad de potencia emitida: < 5 mW/cm²
De 15 ° a 50 ° en altura (regulable)
Relé de estado sólido
(sin potencial, sin polaridad)
Corriente máx de salida: 100 mA
Poder de corte máx: 42 V AC/DC
0,5 s
Modo de detección:
Tecnología:
Ángulo:
Salida:
Tiempo de mantenimiento:
Tiempo de respuesta de la
supervisión pedido:
Las especificaciones técnicas pueden modificarse sin previo aviso. Medido en las condiciones específicas
.
LED
VERDE
LED
ROJO
Para los productos a partir de la versión 0100. Consulte la etiqueta del producto para el número de serie. MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8278 / v2 - 02.15
Detector de apertura y seguridad
para puertas automáticas correderas
Otro uso del detector está fuera del propósito permitido y no puede garantizarse por el fabricante.
El fabricante declina toda responsabilidad por instalaciones o ajustes incorrectos del detector.

1
2
3
0
1
2
12
0
1
2
33
0
1
«click»
12-30 V DC
1
1
H
W
2 m
max.
5 cm
MIN MAX
max. 5 cm
+
-
+
-
2,2 m 2,2 m
Anchura del campo: max
4 x 2 m
1 x 0,5 m
MONTAJE Y CABLEADO
CAMPO RADAR - IMPULSO DE APERTURA
ANCHURA
ÁNGULO
LED
VERDE
LED
ROJO
1Estado de la salida con el sensor en funcionamiento
2Para cumplir la EN 16005 se requiere una conexión
a la salida de prueba del controlador de puerta.
2,2 m
La unidad de control de la puerta y el perfil de la cubierta de puerta
deben conectarse a tierra correctamente.
Compruebe la posición de las
cortinas con el Spotfinder y ajuste
si es necesario.
ÁNGULO
La anchura del campo de detección está conforme con las condiciones definidas en la norma EN 16005 e incluye las dimensiones del test body CA.
CAMPO INFRARROJO - SEGURIDAD
ANCHURA
HW
2,20 m 2,30 m
2,50 m 2,55 m
3,00 m 2,80 m
* en el caso del preajuste estándar
VERDE
MARRÓN
AMARILLO
BLANCO
ROSA
GRIS
ROJO2
AZUL2
ALIMENTACIÓN
ENTRADA APERTURA
ABRE LA PUERTA
ENTRADA DE
SEGURIDAD
MANTIENE LA PUERTA
ABIERTA
SALIDA DE TEST
RELÉ R1
RELÉ R2
PUERTA
ACERCAR
ACERCAR
ALEJAR
ALEJAR
DETECTOR
El tamaño de los campos de detección varían según la altura de montaje del detector.
NARANJA
@ 2,2 m:
Profundidad de la cortina: 8-10 cm
Profundidad del campo: 25 cm*
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8278 / v2 - 02.15

4
5
+
+
- Comprobar el buen funcionamento de la instalación antes de irse del lugar.
- Cualquier otro uso del dispositivo que no se contempla en la finalidad prevista, quedará excluido de la garantía del fabricante.
- El fabricante del sistema de puertas será responsable de realizar una evaluación de riesgos y de instalar el sensor, así como de
asegurarse de que el sistema de puertas cumple los estándares y normativas nacionales e internacionales sobre seguridad de puertas.
- El fabricante declina toda responsabilidad por instalaciones o ajustes incorrectos del sensor.
- El sensor lo instalará y configurará exclusivamente personal debidamente formado y cualificado.
- La garantía serà anulada si se realizan reparaciones no autorizadas por personal no autorizado.
- Evitar el contacto con cualquier componente óptico o electrónico, evitar vibraciones, no cubrir el detector y evitar objetos en
movimiento y fuentes luminosas en el campo de detección.
- Se recomienda limpiar las partes ópticas por lo menos una vez al año o más si necesario.
PREAJUSTES ENTORNO ACTIVACIÓN DEL RELÉ R1
INSTRUCCIONES DE SEGURIDAD
CONSEJO: Inicie un SETUP ASISTIDO para verificar el cableado,
la posición de las cortinas y el funcionamiento correcto del detector.
AJUSTES (DIP-switch)
SETUP BREVE SETUP ASISTIDO
SETUP
Salga del campo de detección!
PULSAR > 3 s
PULSAR 1 s
estándar
condiciones
críticas
aceras
estrechas1
hospital2
estándar
extremo3
1Se puede utilizar solo si el DIP 4 está en la posición OFF.
2 No está disponible en el MR8204. Si lo selecciona en el MR8204, el preajuste que será aplicado es el « estándar ».
3Inmunidad muy elevada que no cumple las exigencias normativas de la EN 16005.
4El relé de apertura (R1) estára activado si hay detección o en el campo radar o en el campo infrarrojo.
movimiento
o presencia4
movimiento
Cuando se modifica un DIP-switch, el LED naranja parpadea.
Confirme los ajustes manteniendo pulsado el botón de arranque.
Aconsejamos siempre resetear el detector después de ajustes
mediante los DIP.
PULSAR > 3 s
Condiciones críticas: inmunidad elevada (lluvia, nieve, lámparas, etc.) y 1 sola cortina infrarroja activada
Aceras estrechas: el relé de apertura (R1) está activado cuando uno está detectado por el radar y por el infrarrojo
Hospital: optimizado para el paso de las personas con movilidad reducida (PMR)
Estándar: condiciones normales (valores de fábrica)
APAGADO
ROJO-VERDE APAGADO
NARANJA
ROJO-VERDE APAGADO
APERTURA
+ CIERRE
MR8204 / FA00025M06 ☜󱽚☞ VIO-DT2 / 42.8278 / v2 - 02.15

2
1
4
5
1
2
1
1
2
1
2
1
2
1
2
1
1
2
1
2
1
1
1
1
1
2
1
1
2
1
2
Came S.p.A.- Via Martiri Della Liberta 15 - IT-31030 DOSSON DI CASIER (TV)
TEL [phone] - FAX [phone] - [email protected] - www.came.it
SEÑAL DEL LED
El LED ROJO
parpadea
rápidamente.
Un DIP switch ha sido
modificado sin haber sido
confirmado por el pulsador.
Compruebe la alimentación.
Compruebe el cableado.
Utilice el prisma de 1m si es posible (accesorio).
Compruebe el ángulo de las cortinas IR.
Confirme el ajuste del DIP manteniendo pulsado
el pulsador de arranque.
Corte y restablezca la alimentación.
Si el LED vuelve a encenderse, sustituya el detector.
Compruebe el ángulo de las cortinas IR.
Lance un nuevo setup asistido.
Atención: ¡Salga del campo de detección!
Modifique el DIP 4 (configuración del relé).
Utilice si es posible un prisma “low energy” (accesorio).
Compruebe el ángulo de las cortinas IR.
Compruebe que el detector esté bien colocado.
Compruebe la posición del prisma y de la carcasa.
Elija el preajuste “condiciones críticas” (DIP 1+2).
Elija el preajuste “condiciones críticas” (DIP 1+2).
Elija el preajuste “condiciones críticas” (DIP 1+2).
Cambie el ángulo de la antena radar.
Compruebe que el detector esté bien colocado.
Compruebe la posición del cable y de la carcasa.
Quite los objetos que causan la perturbación.
Cambie el tamaño del lóbulo radar.
Lance un setup asistido y cambie el ángulo de las
cortinas IR.
Corte y restablezca la alimentación.
Si el LED parpadea de nuevo, sustituya el detector.
Compruebe las conexiones hacia la salida de prueba.
Si el operador no es “testable”, conecte los cables
rojo y azul a la alimentación.*
La reacción de
la puerta no
corresponde a la
señal del LED.
El detector señala un
problema interno.
Problema de
alimentación.
El detector no recibe la
energía suficiente.
El detector recibe demasiado
energía IR.
Problema con la memoria
del detector.
El detector vibra.
El detector ve la puerta
durante el setup asistido.
El detector ve la puerta.
El detector está perturbado por
lámparas o por otro detector.
El detector está perturbado
por la lluvia.
El detector está perturbado
por la lluvia y/o las hojas de
árboles.
El detector vibra.
Ghosting (idas y venidas
continuas de la puerta)
El detector ve la puerta u
otros objetos en movimiento.
El LED NARANJA
parpadea 1 vez.
El LED NARANJA
parpadea 2 veces.
El LED NARANJA
parpadea 4 veces.
El LED NARANJA
parpadea 5 veces.
El LED NARANJA
está encendido.
El LED ROJO
parpadea
rápidamente después
de un setup asistido.
El LED ROJO
se enciende
esporádicamente.
El LED VERDE
se enciende
esporádicamente.
El LED se apaga.
INSTRUCCIONES DE SEGURIDAD
El fabricante del sistema de puertas es responsable de realizar una evaluación de riesgos y de instalar el detector así como de asegurarse de que el sistema de
puertas cumple los estándares y normativas nacionales e internacionales sobre seguridad de puertas y, si es aplicable, la Directiva 2006/42/CE sobre máquinas.
El detector lo instalará y configurará exclusivamente personal debidamente formado y cualificado. La garantía será anulada si se realizan reparaciones no autorizadas por
personal no autorizado. Evitar el contacto con cualquier componente óptico o electrónico.
MR8204 / FA00025M06 ☜󱽚Traducción de las instrucciones originales󱽚☞ VIO-DT2 / 42.8278 / v2 - 02.15
Por medio de la presente Came S.p.A. declara que MR8204 cumple con los requisitos esenciales y cualesquiera otras
disposiciones aplicables o exigibles de las directivas 1999/5/CE, 2004/108/CE y 2006/42/CE.
Sólo para los países de la UE: Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos
inservibles.
Original a petición.
PRODUCTO COMERCIALIZADO
