Asegúrese de leer este manual antes de usar el equipo. Consérvelo a mano para utilizarlo como referencia en el futuro.
Guía de inicio
Léame en primer lugar
Equipo multifunción fotográco
Make sure to read this manual before using the machine. Please keep it in hand for future reference.
Getting Started
Read Me First
Photo All-In-One

Símbolos utilizados en este documento
■
Instrucciones en forma de notas sobre el funcionamiento o explicaciones
adicionales.
Instrucciones que incluyen información importante.
Asegúrese de leer estas indicaciones.
Descripciones de operaciones que llevan cierto tiempo en completarse.
Número de modelo: K10339 (MP250)
Microsoft es una marca comercial registrada de Microsoft Corporation.•
Windows es una marca comercial o una marca comercial registrada de Microsoft Corporation
en EE UU y/u otros países.
•
Windows Vista es una marca comercial o una marca comercial registrada de Microsoft Corporation
en EE UU y/u otros países.
•
Macintosh y Mac son marcas comerciales de Apple Inc., registradas en EE UU y en otros países.
•
Número de modelo: K10339 (MP270)
Indica las operaciones en Windows.
Indica las operaciones en Macintosh.
Internet Explorer es una marca comercial o una marca comercial registrada de Microsoft Corporation
en EE UU y/u otros países.
•
Symbols Used in This Document
■
Instructions as notes for operation or additional explanations.
Instructions including important information.
Be sure to read these indications.
Descriptions for operations that take some time to complete.
Model Number: K10339 (MP250)
Microsoft is a registered trademark of Microsoft Corporation.•
Windows is a trademark or registered trademark of Microsoft Corporation in the U.S. and/or other
countries.
•
Windows Vista is a trademark or registered trademark of Microsoft Corporation in the U.S. and/or other
countries.
•
Macintosh and Mac are trademarks of Apple Inc., registered in the U.S. and other countries.•
Model Number: K10339 (MP270)
Indicates operations in Windows.
Indicates operations in Macintosh.
Internet Explorer is a trademark or registered trademark of Microsoft Corporation in the U.S. and/or
other countries.
•

1
1
2
3
4
5
6
MP270 series MP250 series
Contenido
Después de instalar el equipo
Encendido del equipo
Retirada del material protector
Preparación
Carga del papel
Instalación de los cartuchos FINE
Instalación del software
Acerca de este manual
■
Este manual describe los modelos MP270 series y MP250
series.
Las ilustraciones y capturas de pantalla se basan en el
modelo MP270 series. A menos que se especique lo
contrario, las instrucciones son iguales para ambos modelos.
Es posible que algunos modelos no se puedan adquirir
en determinadas regiones.
After Installing the Machine
Turn the Power On
Remove the Protective Material
Preparation
Loading Paper
Install the FINE Cartridges
Install the Software
Contents
About This Manual
■
This manual describes about MP270 series and MP250
series.
The illustrations and screens are based on MP270 series.
The instructions are the same unless otherwise specied.
You may not be able to purchase some models in certain
regions.

1
A
2
Compruebe los elementos que se incluyen
■
Antes de encender el equipo, retire todas las cintas naranjas y las hojas y el
material protectores del interior y el exterior del mismo.
Elección del emplazamiento
□
No instale el equipo donde le pueda caer algún objeto.
El objeto podría caer en el equipo y provocar fallos en
el funcionamiento.
•
No coloque ningún objeto encima del equipo. Podría caerse en
éste al abrir las cubiertas y provocar fallos en el funcionamiento.
•
Preparación
Manuales•
CD-ROM de instalación (Setup CD-ROM) (que contiene los controladores,
las aplicaciones y los manuales en pantalla)
•
Garantía•
Se necesita un cable USB (tipo A-B) para conectar el equipo al ordenador.•
Los cartuchos FINE y el cable de alimentación están dentro de la bandeja de salida
de papel (A). Abra la bandeja de salida del papel y extráigalos.
Check the Included Items
■
Before turning on the machine, remove all orange tape, protective sheets and
protective material from the inside and outside of the machine.
Do not install the machine where an object may fall on it. The
object may fall inside the machine, resulting in malfunction.
•
Do not place any object on top of the machine. It may fall into
the machine when opening covers, resulting in malfunction.
•
Choosing a Location
□
Preparation
Manuals•
Setup CD-ROM (containing the drivers, applications and on-screen manuals)•
Warranty•
A USB cable (A-B type) is necessary to connect the machine with your computer.•
The FINE Cartridges and power code are placed inside of the Paper Output Tray
(A). Open the Paper Output Tray, and take out them.

2
23
1
E
D
B
A
C
4
3
Retirada del material protector
Levante la unidad de escaneado (cubierta)
(B) y sujétela con el soporte de la unidad
de escaneado (C).
Tire de la cinta protectora
naranja (D) y quite el
material protector (E).
Levante la unidad de escaneado
(cubierta) ligeramente y pliegue
el soporte de la unidad de
escaneado; a continuación,
cierre suavemente la unidad
de escaneado (cubierta).
Abra la bandeja de salida
del papel (A).
Remove the Protective Material
Lift the Scanning Unit (Cover) (B) and fix it with
the Scanning Unit Support (C).
Pull the orange protective
tape (D) and remove the
protective material (E).
Lift the Scanning Unit (Cover)
slightly and fold the Scanning
Unit Support, then gently close
the Scanning Unit (Cover).
Open the Paper Output
Tray (A).

2
33
1
A
B
B
B
B
4
MP270
series
MP250
series
MP270
series
MP250
series

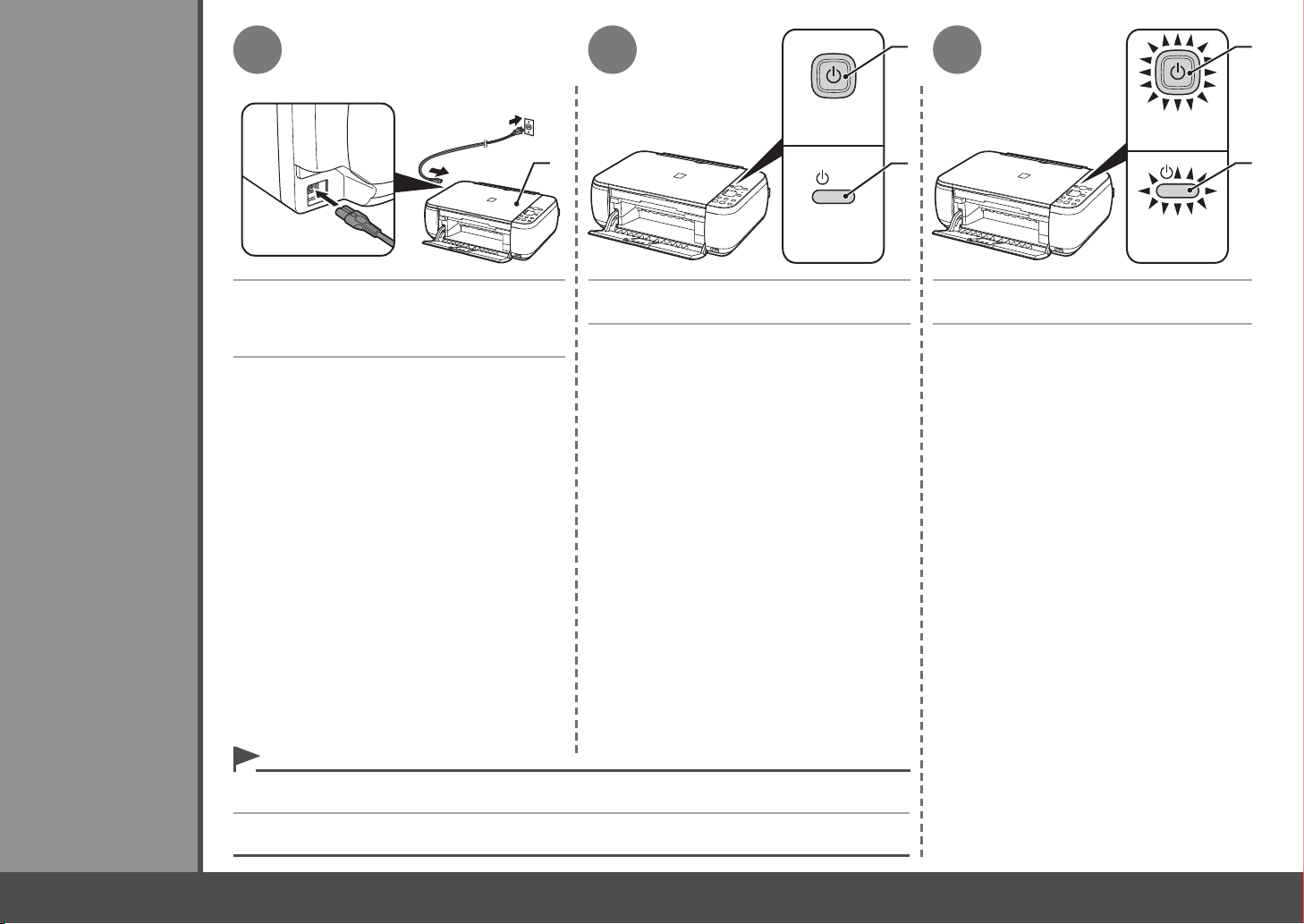

Encendido del equipo
Encienda el equipo (B). Asegúrese de que la lámpara de ENCENDIDO
(POWER) (B) se ilumina en verde.
Conecte el cable de alimentación en la parte
izquierda del equipo y enchufe el otro extremo
a la toma de corriente.
NO conecte el cable USB en este momento.•
Asegúrese de que la cubierta de documentos (A) esté cerrada.•
Turn the Power On
Turn on the machine (B). Make sure that the POWER lamp (B) lights
green.
Plug the power cord into the left side of the
machine, then connect the other end to the
wall outlet.
Do NOT connect the USB cable at this stage.•
Make sure that the Document Cover (A) is closed.•

41
D
AE
F
E
5
Instalación de los cartuchos FINE
Instale los cartuchos FINE con cuidado. No los
deje caer ni los presione con demasiada fuerza.
•
Asegúrese de usar los cartuchos FINE
suministrados.
•
Si la unidad de escaneado (cubierta) se queda abierta durante más de 10 minutos, el soporte del cartucho FINE se desplaza
a la derecha. En tal caso, cierre y vuelva a abrir la unidad de escaneado (cubierta).
•
Si el contenedor del cartucho FINE no se mueve, compruebe que el equipo esté encendido.•
Levante la unidad de escaneado (cubierta) (A) y sujétela con el soporte de la unidad
de escaneado (D).
El contenedor del cartucho FINE (F) se desplazará a la posición de instalación.
Cierre la cubierta de documentos (E) y levántela con la unidad de escaneado (cubierta).
Install the FINE Cartridges
Handle the FINE Cartridges carefully. Do not
drop or apply excessive pressure to them.
•
Be sure to use the supplied FINE Cartridges.•
Lift the Scanning Unit (Cover) (A) and fix it with the Scanning Unit Support (D).
The FINE Cartridge Holder (F) moves to the installation position.
Close the Document Cover (E) and lift it with the Scanning Unit (Cover).
If the Scanning Unit (Cover) is left open for more than 10 minutes, the FINE Cartridge Holder moves to the right. In this
case, close and reopen the Scanning Unit (Cover).
•
If the FINE Cartridge Holder does not move, make sure that the machine is turned on.•

43
H
JI
2
G
6
Tenga cuidado de no mancharse las manos ni el área de trabajo circundante con la tinta de la cinta protectora
retirada.
•

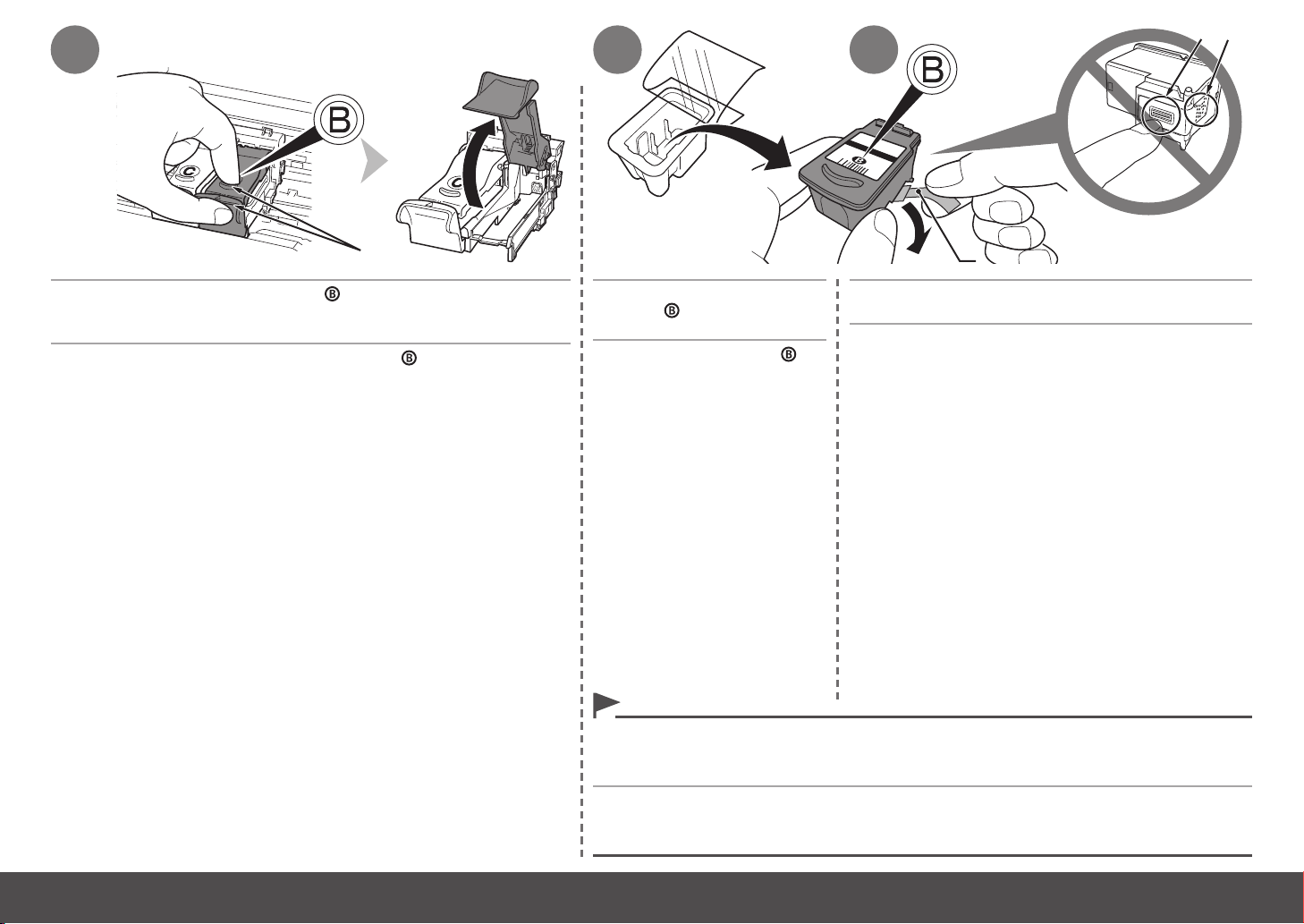

Extraiga el cartucho FINE del
paquete.
Tire de la cinta naranja protectora (H) en la dirección
de la flecha y extráigala suavemente.
Abra la cubierta de bloqueo del cartucho de tinta del lado derecho.
Sujete (G) firmemente y levante la cubierta.
No toque los contactos eléctricos (I) ni los inyectores del cabezal de impresión (J) del cartucho FINE. Si los toca,
puede que el equipo no imprima correctamente.
•
Be careful not to stain your hands or surrounding work area with ink on the removed protective tape.•
Remove the Black FINE
Cartridge from its package.
Pull the orange protective tape (H) in the direction of the
arrow and remove it gently.
Open the Ink Cartridge Locking Cover on the right side.
Pinch (G) firmly and pull up the cover.
Do not touch the electrical contacts (I) or print head nozzles (J) on a FINE Cartridge. The machine may not print
properly if you touch them.
•

56
7
Coloque el cartucho FINE negro en la ranura derecha .
Empuje de la cubierta de bloqueo del cartucho de tinta hacia abajo hasta
que oiga un clic y quede totalmente cerrada.
Compruebe que la cubierta de bloqueo del cartucho de tinta esté derecha y correctamente cerrada
(que no esté inclinada).
Procure que el cartucho FINE no golpee los lados del soporte.•
Instale el cartucho FINE negro en la ranura derecha y el cartucho FINE de color en la ranura izquierda.•
Instálelo en un ambiente bien iluminado.•
Do not knock the FINE Cartridge against the sides of the holder.•
Install the Black FINE Cartridge into the right slot, and the Color FINE Cartridge into the left slot.•
Install in a well-lit environment.•
Push down of the Ink Cartridge Locking Cover until you hear a click to close it
completely.
View the Ink Cartridge Locking Cover straight on and check that it is locked correctly (not at an angle).
Place the Black FINE Cartridge into the right slot .

8
K
L
7
8
Levante la unidad de escaneado (cubierta) ligeramente y pliegue el soporte de la unidad de escaneado para luego cerrar
suavemente la unidad de escaneado (cubierta).
Espere hasta que aparezca "1" en la pantalla LED (K) (entre uno y dos minutos) y vaya al paso siguiente.•
Cuando haya instalado los cartuchos FINE, no deberá extraerlos salvo que sea totalmente necesario.•
Si la lámpara de Alarma (Alarm) (L) se enciende en naranja, asegúrese de que los cartuchos FINE se han instalado correctamente.•
Introduzca el cartucho FINE de color
en el contenedor de cartucho FINE
izquierdo, del mismo modo que con .
Lift the Scanning Unit (Cover) slightly and fold the Scanning Unit Support, then gently close the Scanning Unit (Cover).
Wait until "1" appears on the LED (K) (about 1-2 minutes) and go to the next step.•
Once you have installed the FINE Cartridges, do not remove them unnecessarily.•
If the Alarm lamp (L) lights orange, make sure that the FINE Cartridges are correctly installed.•
Insert the Color FINE Cartridge into
the left FINE Cartridge Holder in the
same way as .

5
9
Instalación del software
Para poder utilizar el equipo conectado a un ordenador, se debe copiar (instalar) el
software, incluidos los controladores, en el disco duro del ordenador. El proceso de
instalación lleva unos 20 minutos. (El tiempo necesario para instalar varía en función
del entorno del ordenador o del número de aplicaciones que se vayan a instalar).
Las pantallas que se muestran más abajo se basan en el sistema operativo Windows Vista
Ultimate Edition (en adelante, "Windows Vista") y en Mac OS X v.10.5.x.
Cierre las aplicaciones que se estén ejecutando antes de la instalación.•
Inicie la sesión como administrador (o miembro del grupo de administradores).•
No cambie de usuario durante el proceso de instalación.•
Es posible que deba reiniciar el ordenador durante el proceso de instalación. Siga las instrucciones
en pantalla y no retire el CD-ROM de instalación (Setup CD-ROM) mientras se reinicia el equipo.
La instalación se reanuda una vez reiniciado el ordenador.
•
Los entornos Mac OS 9, Mac OS X Classic o Mac OS X v.10.3.8 o anteriores no son compatibles.•
Durante la instalación, es posible que se tenga que conectar a Internet. Esto conlleva gastos de conexión.•
Para los usuarios de habla hispana
de EE UU:
□
Consulte la hoja “Información adicional para
usuarios españoles” para instalar la versión
española del software.
Install the Software
Quit all running applications before installation.•
Log on as the administrator (or a member of the Administrators group).•
Do not switch users during the installation process.•
It may be necessary to restart your computer during the installation process. Follow the on-screen
instructions and do not remove the Setup CD-ROM during restarting. The installation resumes once
your computer has restarted.
•
Mac OS 9, Mac OS X Classic environments, or Mac OS X v.10.3.8 or earlier are not supported.•
Internet connection may be required during the installation. Connection fees apply.•
To use the machine by connecting it to a computer, software including the drivers needs
to be copied (installed) to the computer's hard disk. The installation process takes about
20 minutes. (The installation time varies depending on the computer environment or the
number of applications to be installed.)
The screens below are based on Windows Vista operating system Ultimate Edition
(hereafter referred to as "Windows Vista") and Mac OS X v.10.5.x.
For Spanish Users in the U.S.A.:
□
Refer to the “Información adicional para
usuarios españoles” sheet to install the
Spanish version of the software.

10
Si conecta un cable USB al equipo antes de instalar los controladores, aparecerá esta pantalla.
Haga clic en Cancelar (Cancel) para salir del cuadro de diálogo.
Siga desde el paso .
Quite el cable USB que lo conecta al ordenador.
Puede que se cierre el cuadro de diálogo. En ese caso, siga desde el paso .
1
2
3
Si aparece el cuadro de diálogo Nuevo hardware encontrado (Found New Hardware) o Asistente para hardware nuevo encontrado (Found New
Hardware Wizard):
□
If the Found New Hardware or Found New Hardware Wizard dialog box appears:
□
Click Cancel to quit the dialog box.
Proceed from .
Remove the USB cable connected to your computer.
The dialog box may close. In this case, proceed from .
1
2
3
If you connect a USB cable to the machine before installation of the drivers, this screen appears.

1
1
A
A
11
MP270
series
MP250
series
Hasta que el equipo se apaga (unos 25 segundos) se sigue
escuchando el ruido de funcionamiento.
•
APAGUE EL EQUIPO (A).
El puerto USB está situado en el lateral derecho del equipo.•
Conecte el equipo al ordenador con un cable USB.
Compruebe que el equipo está encendido.
Para Windows Vista/XP
□
Si utiliza Internet Explorer 7 o posterior, puede utilizar el software de impresión
para web Easy-WebPrint EX. Para instalarlo, es necesario estar conectado
a Internet. (Este software también se puede instalar con posterioridad).
Operating noise continues for about 25 seconds until the machine
turns off.
•
TURN OFF THE MACHINE (A).
The USB Port is located on the right side of the machine.•
Connect the machine to the computer with a USB cable.
Make sure the machine is turned on.
For Windows Vista/XP
□
If you are using Internet Explorer 7 or later, you can use the Web print
software Easy-WebPrint EX. An internet connection is required for installation.
(It is also possible to install this software later.)

2
2
12
Si el programa no se inicia automáticamente, haga doble clic en el icono del CD-ROM en Equipo (Computer) o Mi PC (My Computer). Cuando aparezca el contenido del CD-ROM, haga doble
clic en MSETUP4.EXE.
•
Encienda el ordenador y, a continuación, introduzca el CD-ROM de instalación (Setup CD-ROM) en la unidad de CD-ROM.
Comenzará automáticamente el programa de instalación.
Encienda el ordenador y, a continuación, introduzca el CD-ROM de instalación (Setup CD-ROM) en la unidad de CD-ROM.
If the program does not start automatically, double-click the CD-ROM icon in Computer or My Computer. When the CD-ROM contents appear, double-click MSETUP4.EXE.•
Turn on the computer, then insert the Setup CD-ROM into the CD-ROM drive.
The setup program will start automatically.
Turn on the computer, then insert the Setup CD-ROM into the CD-ROM drive.

3
3
13
Windows Vista
Windows XP/2000
Haga clic en Ejecutar Msetup4.exe (Run Msetup4.exe) de la pantalla Reproducción automática
(AutoPlay) y, a continuación, haga clic en Continuar (Continue) en el cuadro de diálogo Control
de cuentas de usuario (User Account Control).
Si vuelve a aparecer el cuadro de diálogo Control de cuentas de usuario (User Account Control) en los pasos siguientes,
haga clic en Continuar (Continue).
Si la carpeta del CD-ROM no se abre automáticamente, haga doble clic en el icono del CD-ROM del escritorio.•
Haga doble clic en el icono Setup de la carpeta del CD-ROM para pasar a la pantalla siguiente.
Introduzca el nombre de administrador y la contraseña; a continuación, haga clic en OK.
Si no conoce su nombre o contraseña de administrador, haga clic en Ayuda (Help) y, a continuación, siga las instrucciones
que aparezcan en pantalla.
Click Run Msetup4.exe on the AutoPlay screen, then click Continue on the User Account Control
dialog box.
If the User Account Control dialog box reappears in following steps, click Continue.
Double-click the Setup icon of the CD-ROM folder to proceed to the following screen. Enter your
administrator name and password, then click OK.
If the CD-ROM folder does not open automatically, double-click the CD-ROM icon on the desktop.•
If you do not know your administrator name or password, click Help, then follow the on-screen instructions.

54
14
Haga clic en Instalación simple (Easy Install).
Los controladores, las aplicaciones de software y los manuales
en pantalla se instalan todos a la vez.
Si utiliza Internet Explorer 7 o posterior, puede utilizar el software de impresión para web Easy-WebPrint EX. Para instalarlo,
es necesario estar conectado a Internet. (Este software también se puede instalar con posterioridad).
•
Para Windows Vista/XP
Haga clic en Instalar (Install).
Siga cualquier instrucción en pantalla para llevar a cabo la instalación del software.
Si desea seleccionar los elementos concretos que le interese
instalar, haga clic en Instalación personalizada (Custom Install).
•
Click Install.Click Easy Install.
The drivers, application software, and on-screen manuals are
installed all together.
If you are using Internet Explorer 7 or later, you can use the Web print software Easy-WebPrint EX. An internet connection is
required for installation. (It is also possible to install this software later.)
•
Follow any on-screen instructions to proceed with the software installation.
For Windows Vista/XP
If you want to select particular items to install, click Custom Install.•

Serial No. * * * * * * * * *
B
15
Información necesaria para el registro de usuario (User Registration)
□
Al abrir la unidad de escaneado (cubierta) (B), el contenedor del cartucho FINE se desplaza
automáticamente.
•
Información importante para la instalación
A la hora de registrar el producto, es necesario su número de serie. El número de serie se
encuentra en el interior del equipo (como se muestra en la ilustración).
Acerca de Extended Survey Program
□
No aparece esta pantalla en Mac OS X v.10.3.9.•
Si desea admitir Extended Survey Program, haga clic en Aceptar (Agree).
Si hace clic en No aceptar (Do not agree), Extended Survey Program no
se instalará. (Esto no afecta al funcionamiento del equipo).
The product serial number is required when registering the product. The serial number is located
inside the machine (as shown in the illustration).
Necessary Information for the User Registration
□
When opening the Scanning Unit (Cover) (B), the FINE Cartridge Holder moves automatically.•
Important Information for the Installation
If you can agree to Extended Survey Program, click Agree.
If you click Do not agree, the Extended Survey Program will not be installed.
(This has no effect on the machine's functionality.)
The screen does not appear on Mac OS X v.10.3.9.•
About Extended Survey Program
□

6
16
A continuación, lea la sección "6 Carga del papel"
en la página 17.

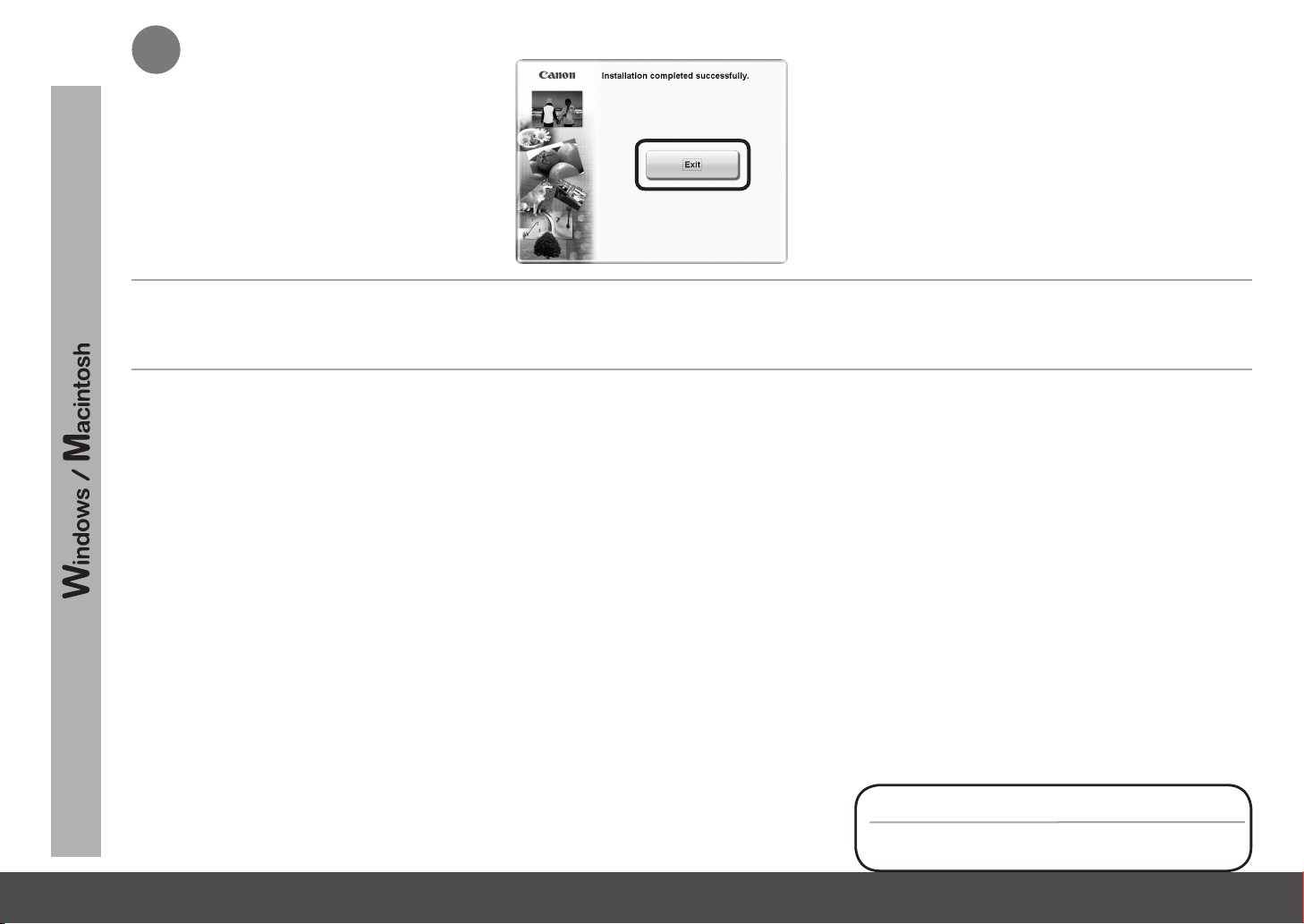

Haga clic en Salir (Exit) para finalizar la instalación.
Si aparece Reiniciar (Restart), siga las instrucciones para reiniciar el ordenador.
Después de reiniciarlo, extraiga el CD-ROM de instalación (Setup CD-ROM) y guárdelo en un lugar seguro.
Cuando se utiliza Macintosh, es necesario reiniciar el ordenador antes de escanear con el panel de control del equipo por primera vez.
Next, read "6 Loading Paper" on page 17!
Click Exit to complete the installation.
If Restart is displayed, follow the instruction to restart the computer.
After restarting the computer, remove the Setup CD-ROM and keep it in a safe place.
When using Macintosh, it is necessary to restart the computer before scanning using the Operation Panel on the machine for the first time.

1 2
6
A
1
2
3
B
17
Carga del papel
Abra el soporte del papel (A), tire de él derecho hacia arriba y luego
échelo hacia atrás.
Desplace las guías de papel (B) hacia ambos bordes.
Loading Paper
Open the Paper Support (A) and pull it straight up, then slant it back. Move the Paper Guides (B) to both edges.

C
3 4
18
Para conocer los detalles sobre los tamaños y tipos de papel que se pueden utilizar, consulte
"Carga del papel" en el manual en pantalla: Guía básica.
•
La instalación del equipo ha nalizado.

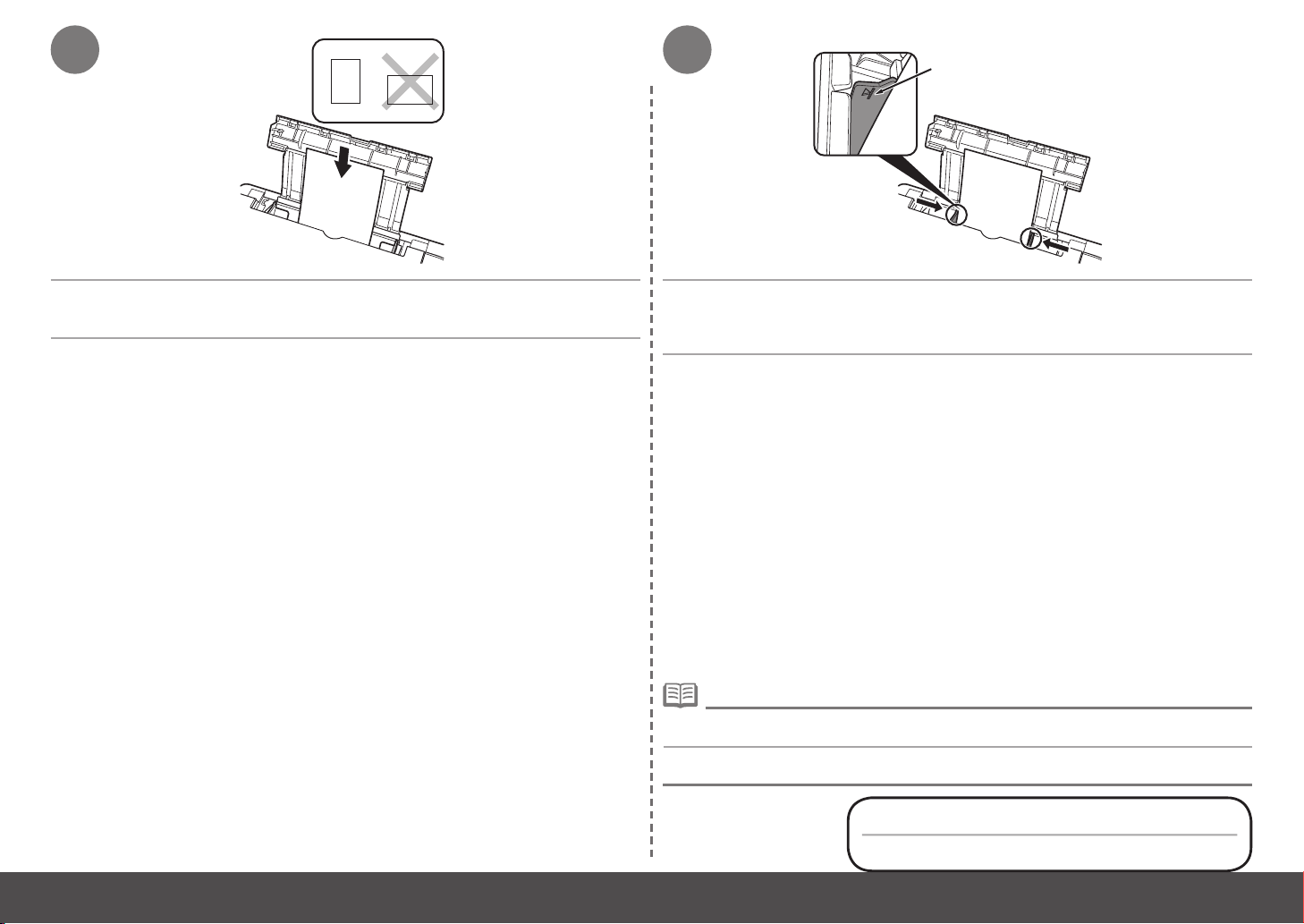

Cargue el papel con orientación vertical con la superficie de impresión hacia arriba.
Cargue el papel en el centro.
Deslice las guías de papel izquierda y derecha hacia ambos bordes del papel.
Compruebe que la pila de papel no supere la línea (C).
For details on media sizes and types you can use, refer to "Loading Paper" in the on-screen manual:
Basic Guide.
•
Machine installation is now complete!
Slide the left and right Paper Guides against both edges of the paper.
Load paper in portrait orientation with the printing side facing up.
Make sure that the paper stack does not exceed the line (C).
Load paper in the center.
