Canon HD XS HJ14ex4.3B User manual

BCTV Zoom Lens
ご使用の前に必ずこの取扱説明書をお読みください。
なお、取扱説明書は必要に応じてご覧になれるよう大切に保管してください。
Read this operation manual before using the product.
Keep the manual in place for future reference.
在使用本产品之前 , 请务必先仔细阅读本使用说明书。请务必妥善保管好本书 ,
以便日后能随时查阅 ( 保留备用 )。请在充分理解内容的基础上 , 正确使用。 J/E/C
HJ14ex4.3B
HJ17ex6.2B
HJ18ex7.6B
HJ18ex28B
HJ21ex7.5B
HJ24ex7.5B
LENSES
广播电视变焦镜头
取扱説明書
（レンズ編）
OPERATION MANUAL (LENS)
使用说明书
（镜头汇编）
LENSES
KJ10ex4.5B
KJ17ex7.7B
KJ22ex7.6B

ENGLISH VERSION ……………………… See Page E1
中文版 ........................... 请参阅第 C1 页
На русском языке………………………См. страницу R1
Қазақ тілінде………………….…………K1 бетін қараңыз
日 本 語 版
日本語版は、日本国内用の取扱説明書です。

－はじめに －
このたびはキヤノンBCTVズームレンズをお買い求めいただきまして誠にありがとうございます。
本製品の取扱説明書は以下の内容で構成され、下記の製品モデルに適用されます。
①取扱説明書「レンズ編」（本誌）
②取扱説明書「情報ディスプレイ編 CD-ROM」
本取扱説明書のイラストはすべてHJ18ex7.6Bを使用しています。
形状は機種および仕様により一部異なります。
HJ14ex4.3B
HJ17ex6.2B
HJ18ex7.6B
HJ24ex7.5B
IASE S
IRSE S
IRSE-C S
IASE-C S
HJ18ex28B
IASE S
IASE-C S
HJ21ex7.5B IASE S
KJ10ex4.5B
KJ17ex7.7B
KJ22ex7.6B IASE S
IRSE S
ご使用を始める前に以下のものが全てそろっていることをご確認ください。不足品がある場合はお買い
上げの販売店にご連絡ください。
仕様により、上記付属品以外のアクセサリーが必要になる場合があります。詳細はお買い上げの販売店
までお問い合わせください。
1x
2x
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ft
m
ڦ
ڦ
ڦ
ڦ
ڦ
HJ18ex7.6B IASE S
18㹶

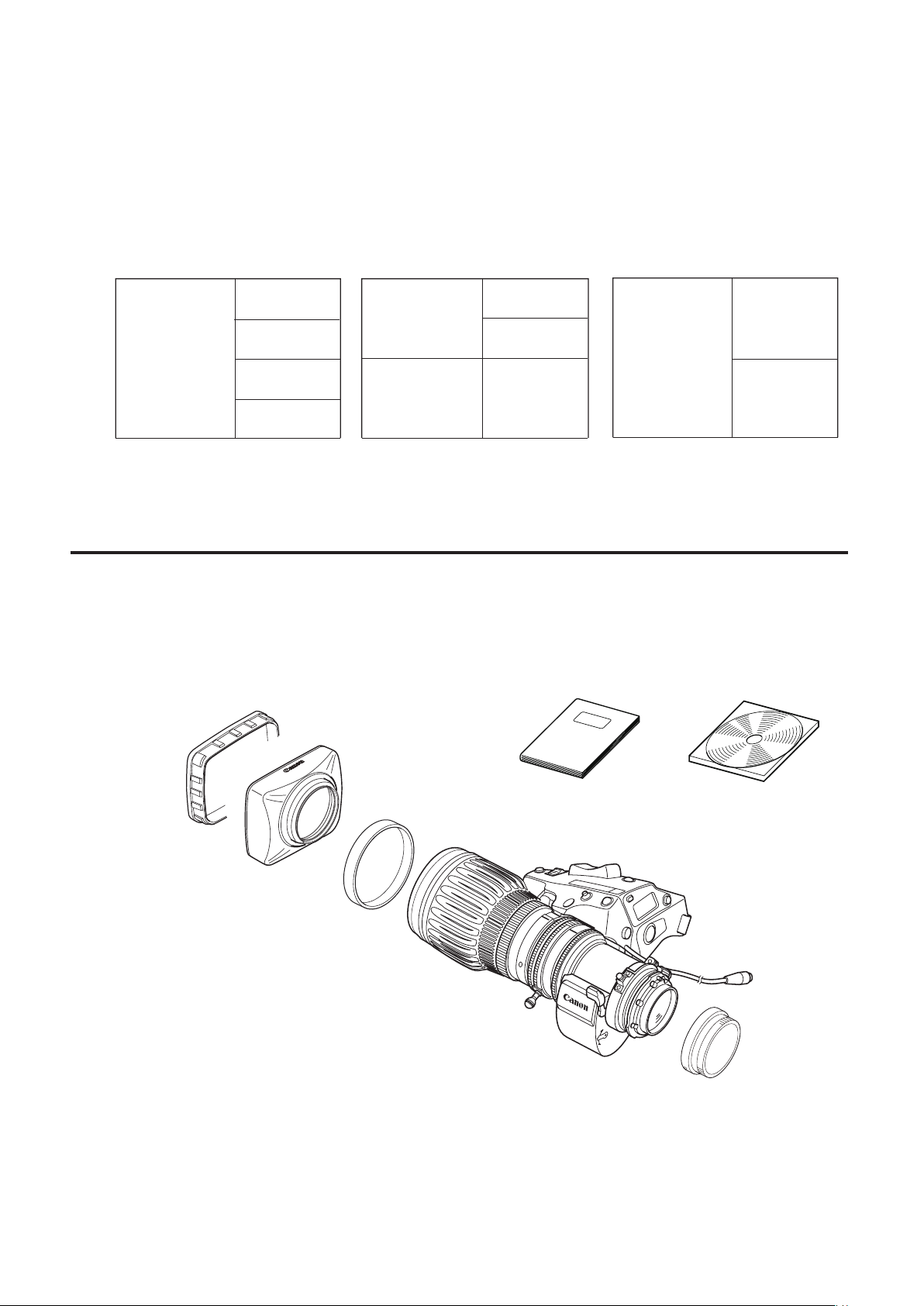

標準商品構成
レンズキャップ
フードキャップ
ダストキャップ
フード
レンズ本体
取扱説明書「レンズ編」 CD-ROM「ディスプレイ編」

安全にお使いいただくために
製品および取扱説明書に記載されている安全に関する警告や注意事項は、必ず守ってください。
これら危険防止の警告や注意事項にそった取扱いをしない場合、けがや事故に至る可能性があります。この取扱説明書
をよく読んで、十分に理解した上で本機を正しくご使用ください。
また、この取扱説明書は必要に応じてご覧になれるよう大切に保管してください。
この取扱説明書の中では、お客様および他の人々の安全をお守りし、事故を未然に防止するための警告文や注意文に以
下のシンボルマークと言葉を使用しています。
警告 取扱いを誤った場合に、死亡または重傷を負う恐れがある警告事項が書かれています。
安全に使用していただくために、必ずこの警告事項をお守りください。
注意 取扱いを誤った場合に、負傷を負う恐れがある注意事項が書かれています。安全に使用
していただくために、必ずこの注意事項をお守りください。
『ご注意ください』 操作する上での注意事項、または推奨事項です。
ここに記載されていることを守らないと、製品が正しく機能しない可能性があります。
また、操作上における有益な情報も記載されています。
取扱いについて
警告
1. 水が入ったり、濡れたりしないようにしてください。万一、内部に水が入った場合は使用を中止してください。そのま
ま使用すると、火災や感電の原因となります。
2. レンズで太陽や輝度の高い光源をのぞかないでください。目に障害を起こしたり故障の原因となる場合があります。
注意
1. レンズを持ち運ぶときは、落下させないようご注意ください。レンズを落下させますと、けがの原因となることがあ
ります。
2. 締付け部は、しっかりと締め付けてください。
締付け部が緩むと、落下してけがの原因となることがあります。
3. レンズケーブルを抜くときは、必ずコネクター部を持って抜いてください。ケーブル部を引っ張ると、断線などレン
ズケーブルが傷つき、その部分から漏電して火災や感電の原因となります。
4. 定期的（目安として６ヵ月～１年ごと）に取付け部に緩みが無いか点検してください。取付け部が緩むと、落下してけ
がの原因となることがあります。
5. 修理を行う場合は、キヤノンマーケティングジャパン（株）、お求めになった代理店、または直接キヤノン（株）へお問
い合わせください。
『ご注意ください』
1. レンズに強い衝撃を与えないでください。ぶつけたり、落としたりすると故障の原因となることがあります。
2. このレンズは防滴構造にはなっておりません。雨・雪など、水滴に直接さらして使用することは避けるよう十分な防
滴対策を施してください。
3. 粉塵の多い場所でのレンズの取付け、取外しなどの際は、マウント部に覆いをするなどの考慮が必要です。
4. 急激な温度変化を与えますと、レンズの内部が曇ってしばらくの間使用できなくなることがありますが、このような
ことがないよう曇り対策処置など十分にご配慮ください。
5. 化学薬品を使用するなど特殊な環境のもとでレンズを使用される場合には、あらかじめご相談ください。
異常時の対処方法について
警告
1. 万一下記のような異常が発生した場合には、ただちにレンズケーブルをカメラから抜いて、お求めになった代理店、
または次ページ連絡先までご連絡ください。
・発煙、異臭、異常音などが発生した場合
・異物（金属や液体など）がレンズ内部に入ってしまった場合

キヤノン株式会社
〒146-8501 東京都大田区下丸子3-30-2
キヤノンマーケティングジャパン株式会社
〒108-8011 東京都港区港南2-16-6
この取扱説明書の著作権はキヤノン株式会社にあり
ます。
この取扱説明書の一部または全部をキヤノン株式会
社の承諾書なしに、複写・複製または転記することは
禁止されています。
保守・点検について
警告
1. レンズの外装を清掃するときは、必ずレンズケーブルを抜き、レンズをカメラから取り外してから行ってください。
また、ベンジン・シンナーなど引火しやすいものは、使用しないでください。火災や感電の原因となります。
『ご注意ください』
1. レンズの表面に付いたゴミやほこりは、ブローアーで吹き飛ばすか、柔らかい刷毛で軽く払ってください。
指紋やシミが付いた場合は、市販のレンズクリーナーを少量浸した清浄な柔らかい綿布またはレンズクリーニング
ペーパー（シルボン紙など）で軽くふき取ってください。中心から渦を巻きながら周辺に向かってふき上げます。
ゴミなどが付着したままで強くこするとレンズ表面に傷がつくことがありますのでご注意ください。
2. 使用条件・頻度・環境などにより異なりますが、毎年一回程度は保守点検を実施し、必要な場合にはオーバーホールな
どを行ってください。
保管について
注意
1. 保管するときは、必ずレンズキャップ、ダストキャップを付けてください。キャップ無しの状態で保管した場合、レン
ズの集光作用により火災の原因となることがあります。
『ご注意ください』
1. 霧や小雨などで湿気を含んだ場合には、速やかに乾いた布で水分をふき取り、乾燥剤（できるだけ新しい乾燥剤を使
用）とともに、ビニール袋に入れて密封し、完全に内部の湿気を除去してください。
お客様へ
1. お客様の誤った操作に起因する障害については、当社は、責任を負いかねますのでご了承ください。
2. 本製品の品質・機能および取扱説明書に関して、お客様の使用目的に対する適合性・市場性などについては、一切の保
証をいたしかねます。また、そこから生じる直接的・間接的損害に対しても責任を負いかねます。
3. 本製品を使用して得られた結果については、保証いたしかねます。
4. 本製品の仕様・商品構成・外観図などは、お断りなく変更することがあります。
5. 修理や保守点検、本取扱説明書に記載されていない諸調整などにつきましては、お求めになった代理店、または下記
連絡先までお問い合わせください。
6. お客様のご都合で、当社に相談なく改造が行われた製品に対しては、その修理などをお引き受けできない場合があり
ますのでご注意ください。

1
1 各部の名称
2
2 取付け・接続
3
3 調整
4
5 操作・撮影
7
6 製品仕様
15
レンズモデル名表示
2-3. 電源を投入する
2-2. フードを取り付ける
2-1. カメラへ取り付ける
3-2. アイリスゲインを調整する
3-1. フランジバックを調整する
5-2. フォーカス操作
5-1. ズーム操作
5-4. アイリス操作
5-5. マクロ操作
5-6. スイッチ操作
5-3. エクステンダー操作
付録
巻末
資料集
索引
4 モード設定
5
4-3. 通常モードの設定項目
4-2. 簡易モードの設定項目
4-1. 操作モードを設定する
4-4. アナログモードの設定項目

2
1 アイリスゲイン調整トリマー
2 アイリス瞬時オートスイッチ
3 アイリス動作モード切替えスイッチ
4 ズームシーソースイッチ
5 RETスイッチ
6 MEMOスイッチ
7 AUXスイッチ
8 F.B.ロックネジ／F.B.調整リング
9 位置決めピン
10
マクロボタン／マクロリング
11
エクステンダー切替えレバー
12
アイリスリング
13
ズームレバー／ズームリング
14
フォーカスリング
15
ズーム、フォーカス*サーボ／マニュアル切替えノブ
注）*IASE S、
IASE-C Sタイプのみ
16
フードロックノブ
17
ズーム、フォーカスリモート&バーチャル用コネ
クター（20ピン）
注）ただしバーチャル出力は★印のコネクターのみ有効
ズーム、フォーカスコントロール用アクセサリー（20ピン）
を接続します。また、★印のコネクターは各種バーチャル
システムのインターフェース機能も備えており、ズーム、
フォーカス、アイリスの各位置信号を出力可能です。
18
VTRスイッチ
19
最高 ズームスピード調整ボリューム
1 ディスプレイスイッチ
ディスプレイの表示をON/OFFします。
2 ディスプレイ
操作しない状態が2分以上続くと表示が消えます。
3 操作キー
カーソルを上下左右へ動かします。中央部分を押して確定し
ます。
M
IRIS
AM
W
RET
AUX
MEMO
T
HJ18ex7.6B IRSE S
18x
8
9
10
11
12
13
14
1
34
7
5
6
2
I
1 各部の名称
1 各部の名称
15
17
16
ۻ
1x
2x
19
18
DISPLAY
1
3
2
ディスプレイ部（デジタルドライブユニット）
デジタルドライブユニットの操作については、CD-ROM「ディスプレイ編」をご覧ください。

3
1 レンズのダストキャップを外します。
2 レンズ位置決めピンをカメラマウント面にある溝にあ
わせ、レンズをカメラマウント面に密着させます。
3 カメラ側のバヨネットマウントリングを回してレンズ
を固定します。
4 レンズ側の電源／アイリスコントロールケーブルをカ
メラに接続します。
『ご注意ください』
レンズ本体やドライブユニット（バンド部を含む）を
持って、カメラ全体の重量を支えないでください。マウ
ント部・ドライブユニット部などに無理な力がかかって
レンズ各部機構をいためる恐れがあります。

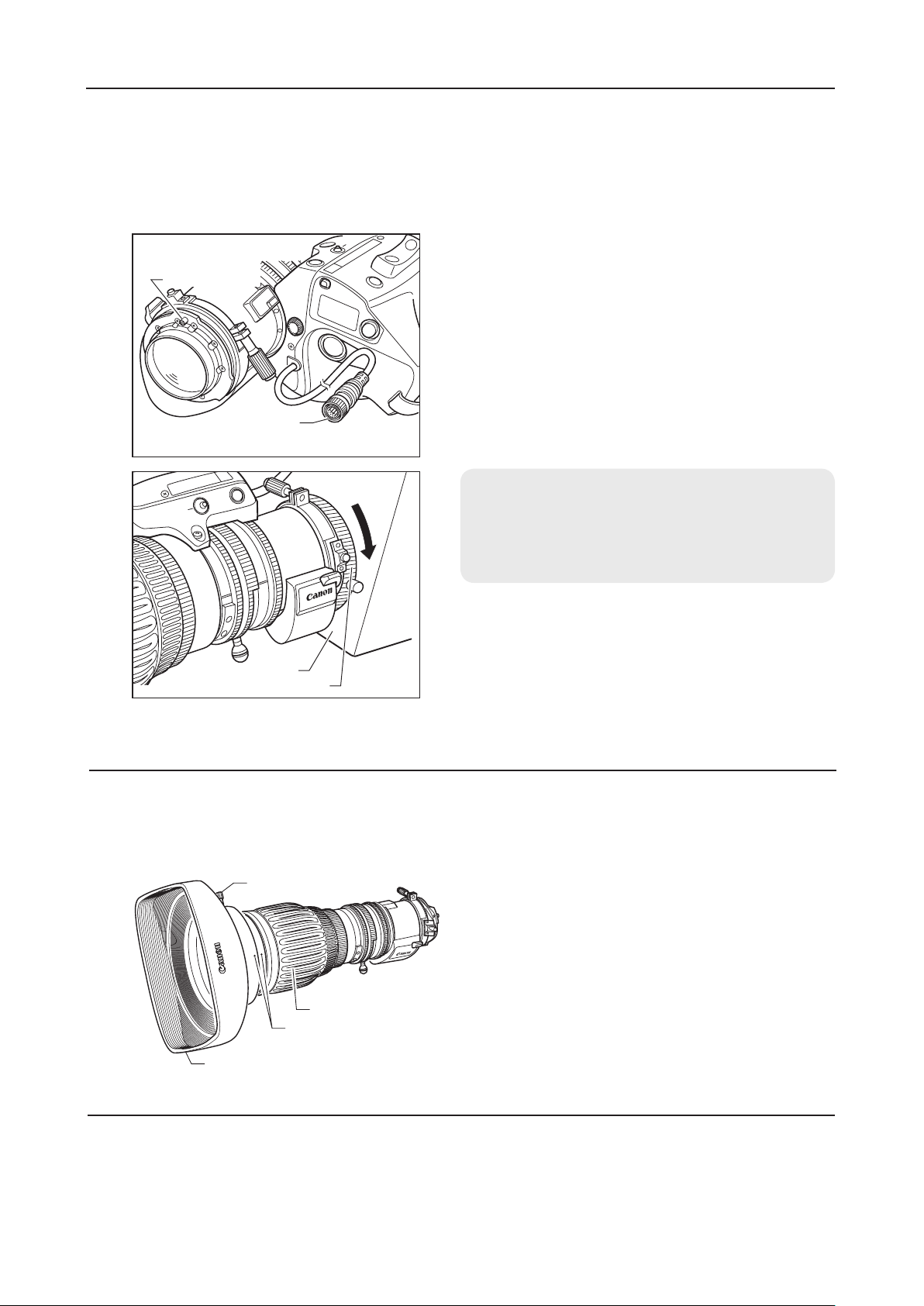

2 取付け・接続
2-1. カメラへ取り付ける
レンズを接続する前にカメラの電源を「OFF」にしてください。
VTR
DISPLAY
RET
MEMO
AUX
T
W
電源／アイリス
コントロールケーブル
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
HJ18ex7.6B IASE S
18x
位置決めピン
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
M
AUX
MEMO
HJ18ex7.6B IASE S
18x
カメラ
バヨネットマウントリング
固定する
2 取付け・接続
1 フードをレンズに取り付けます。
2 フードとレンズ鏡筒に付いている、それぞれの指標点
を合わせます。
3 フードロックノブを締めます。
M
指標点
フード
レンズ鏡筒
フードロックノブ
2-3. 電源を投入する
カメラの電源をON状態にしてください。レンズにも電源が供給されます。
2-2. フードを取り付ける
出荷時は、レンズキャップが取り付けてあります。最初にこのレンズキャップを取り外してください。

4
3 調整
1 適当と思われる距離（HJ14ex: 1 ～3m 位、HJ17ex/
HJ18ex7.6B/HJ21ex/HJ24ex/KJ10ex/KJ17ex/KJ22ex: 2
～5m 位、HJ18ex28B: 5 ～7m 位）に被写体を定めます。
コントラストのはっきりしたものを被写体として利用す
ると作業がしすくなります。
2 エクステンダー切替えレバーを 1x にします。
3 アイリス操作でレンズの絞りを開放（オープン）にします。
4 レンズのズームを望遠端（テレ）いっぱいにします。
5 フォーカス操作で焦点（ピント）を合わせます。
6 レンズのズームを広角端（ワイド）いっぱいにします。
7 レンズの F.B. ロックネジを緩め、F.B. 調整リングを回し
て焦点（ピント）を合わせます。
8 4から 7の操作を 2、3回繰り返して、ズーム両端での焦
点（ピント）を合わせます。
9 F.B. ロックネジを締めます。
1 アイリスゲイン調整トリマーに付いているゴムキャップを
めくります。
2 レンズ側のアイリス動作モード切替えスイッチを “A”（オー
ト）側にします。
3 アイリスゲイン調整トリマーをドライバーなどで回します。
レンズ本体のアイリスリングを見て、ハンチングが起こら
ない範囲で、ゲインが最高になるように設定してください。
4 調整後、ゴムキャップを元に戻します。
AM
RET
HJ18ex7.6B IASE S
IRIS
T
W
MEMO
AUX
18㹶
࢔࢖ࣜࢫືస࣮ࣔࢻ
アイリス動作モード
切替えスイッチ
アイリスゲイン
調整トリマー
時計方向
(ゲインが上がる)
ゴムキャップ
3-2. アイリスゲインを調整する
レンズ本体のドライブユニット前面部にアイリスゲイン調整トリマーがあります。出荷時には適正に設定
されています。任意に設定変更したい場合は、小型ドライバーなどを使用して調整してください。
情報ディスプレイでの調整や設定も可能です。 「情報ディスプレイ編」をご覧ください。
3 調整
3-1. フランジバックを調整する
ズームレンズの結像面とTVカメラの結像面が合致していないと、ズーム操作を行ったときフォーカ
スが合わなくなりピンボケになります。下記の手順でレンズのフランジバックを調整してください。
F.B.調整リング
F.B.ロックネジ
緩める
1x
2x
M
エクステンダー
切替えレバー

5
4 モード設定
4-1. 操作モードについて
操作モードには以下の３つのモードがあり、本製品の情報ディスプレイ表示画面において、用途、お好
みに応じて選択することができます。
1. 簡易モード ：設定、確認できる項目が限定されており、複雑な設定を必要としないユーザー
の方におすすめのモードです。工場出荷時は簡易モードに設定されています。
2. 通常モード ：全ての項目を設定、確認することができるモードです。
3. アナログモード ：デジタル機能を全く使用しない場合に選択するモードです。
本書では、各モードのディスプレイ Top 画面から設定可能な項目のみ説明します。
各モードでの詳細な設定方法につきましては、添付の CD-ROM（情報ディスプレイ編）をご覧ください。
4-2. 簡易モードの設定項目
簡易モードのディスプレイTop画面から設定可能な項目は、下記の８種類です。
1. MENU画面へ
2. オートアイリスゲインの設定
3. AUXスイッチの機能割付け
4. ズームトラック機能ON/OFF切替え
5. AUX1スイッチへの機能割付け
6. AUX2スイッチへの機能割付け
7. アイリストルクの設定
8. ズームカーブモードの設定
[Trk] OFF
Shtl
A 1 A 2
MENU
簡易モードTop初期画面
IG: 50
A
Fr1P
Fr1P
[I-Tq]H [Z.M.]
4 設定モード
各設定項目の設定方法につきましては、付属のCD-ROM 「情報ディスプレイ編」をご覧ください。

6

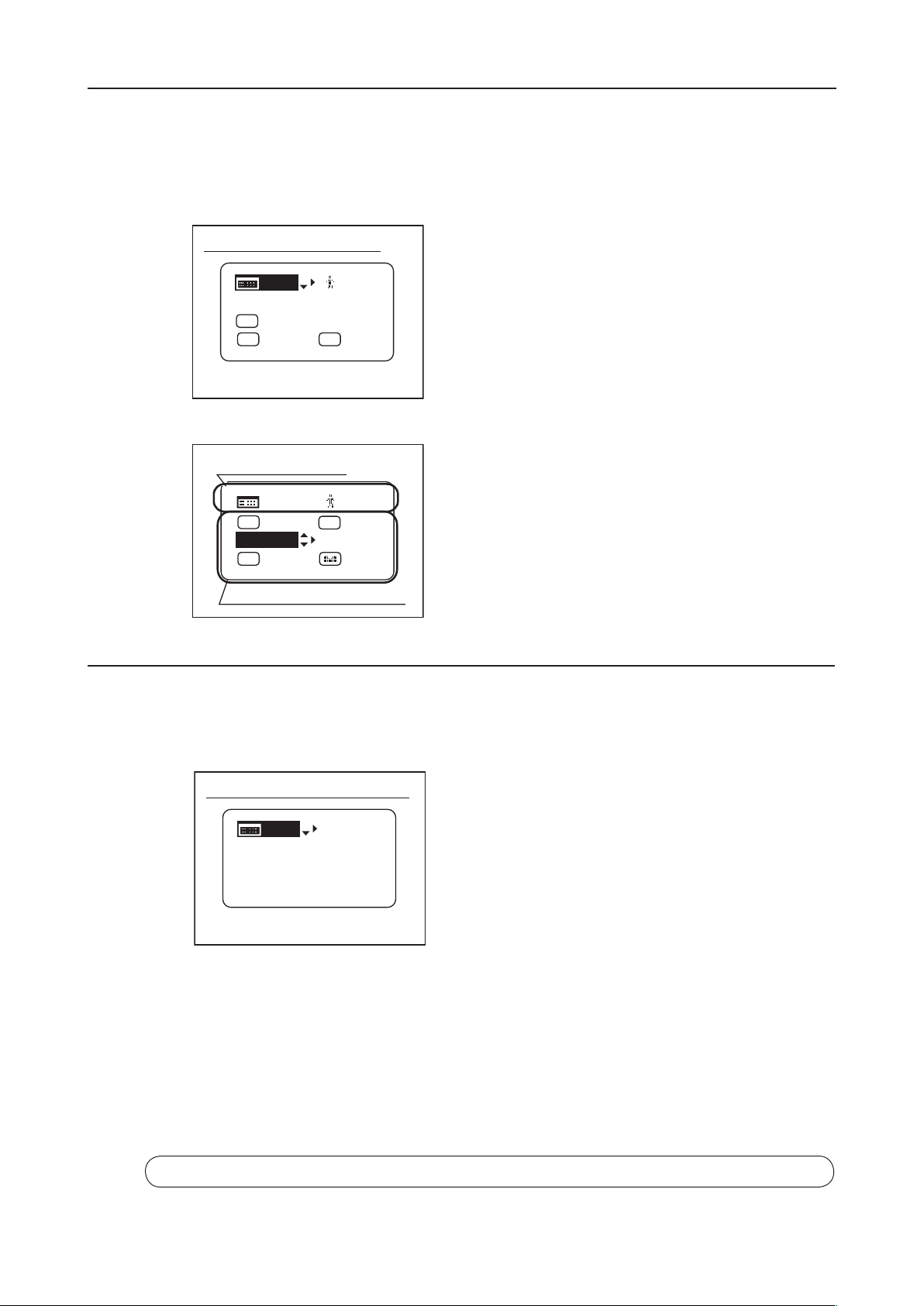

4-3. 通常モードの設定項目
通常モードのディスプレイTop画面から設定可能な項目は、下記の14種類です。
1. MENU画面へ
2. ユーザー切替え
3. 簡易モードへの切替え
4. ズームトラック機能ON/OFF切替え
5. AUXスイッチへの機能割付け
6. アイリスゲインの設定
7. AUX1スイッチへの機能割付け
8. VTRスイッチへの機能割付け
9. AUX2スイッチへの機能割付け
10.RETスイッチへの機能割付け
11.アイリストルクの設定
12.ズームカーブモードの設定
13.アイリスA/Mスイッチの設定
14.シーソーへの機能割付け
4-4. アナログモードの設定項目
アナログモードのディスプレイTop画面から設定可能な項目は、下記の3種類です。
1. MENU画面へ
2. オートアイリスゲインの設定
3. 簡易モードへの切替え
各設定項目の設定方法につきましては、付属のCD-ROM 「情報ディスプレイ編」をご覧ください。
[ I-Gain ]
[Trk]
OFF
Shtl VTR
A 1 V
[ ]
MENU
1
通常モードTop初期画面
A
Fr1P
[ Basic ]
[ ]
MENU
1
Norm
AM
Zoom
[ Z.M. ][ I-Tq ] H
スクロールで表示される項目
スクロールしない項目
RET
R
A 2
Fr1P
MENU
アナログモードTop初期画面
IG: 50
[ Basic ]
4 設定モード

7

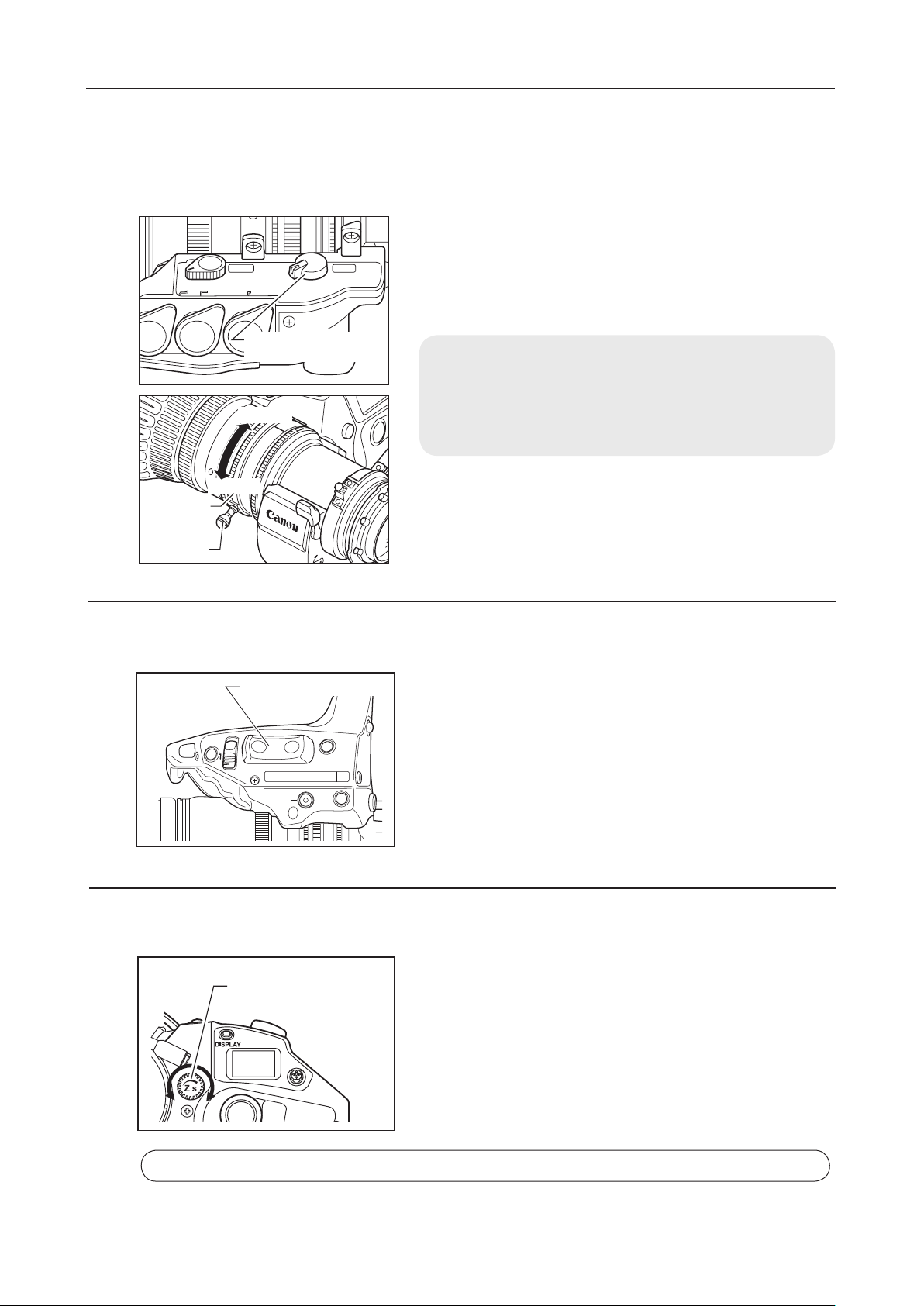

5-1-2. サーボズーム操作
レンズに内蔵されているモーターを駆動させズーム操作を行うことができます。
1 ドライブユニット底面部のズームサーボ／マニュアル切替え
ノブを MANU. 側にします。
2 ズームリング（またはズームレバー）を回してズーム操作を
行います。
『ご注意ください』
マニュアルズーム操作を行うときは、必ず、ズームサーボ／マ
ニュアル切替えノブをMANU.側にしてから行ってください。
SERVO側のまま強引にマニュアルズーム操作を行いますと、故
障の原因となります。
5 操作・撮影
5-1. ズーム操作
5-1-1. マニュアルズーム操作
ZOOM
REMOTE1 REMOTE2/
VIRTUAL REMOTE3
FOCUS
MANU. SERVO MANU. SERVO
ズームサーボ／マニュアル
切替えノブ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ft
m
ڦ
ڦ
ڦ
ڦ
ڦ
1x
2x
ズームレバー
ズームリング
望遠側へ
広角側へ
5操作・撮影
1 ズームサーボ／マニュアル切替えノブを SERVO 側にします。
2 ズームシーソースイッチを押してズーム操作を行います。ス
イッチの押込み具合によりズームスピードが変わります。深
く押すほど、ズームスピードが速くなります。
AM
RET
IRIS
T
W
AUX
ࠕࠗ࡝ࠬേ૞ࡕ࡯࠼
HJ18ex7.6B IASE S
MEMO
18㨤
ズームシーソースイッチ
5-1-3. 最高ズームスピードを調整する
シーソースイッチを最も深く押したときの「最高ズームスピード」は、調整ボリュームで調節できます。
情報ディスプレイでの調整や設定も可能です。 「情報ディスプレイ編」をご覧ください。
最高ズームスピード
調整ボリューム

8
5操作・撮影

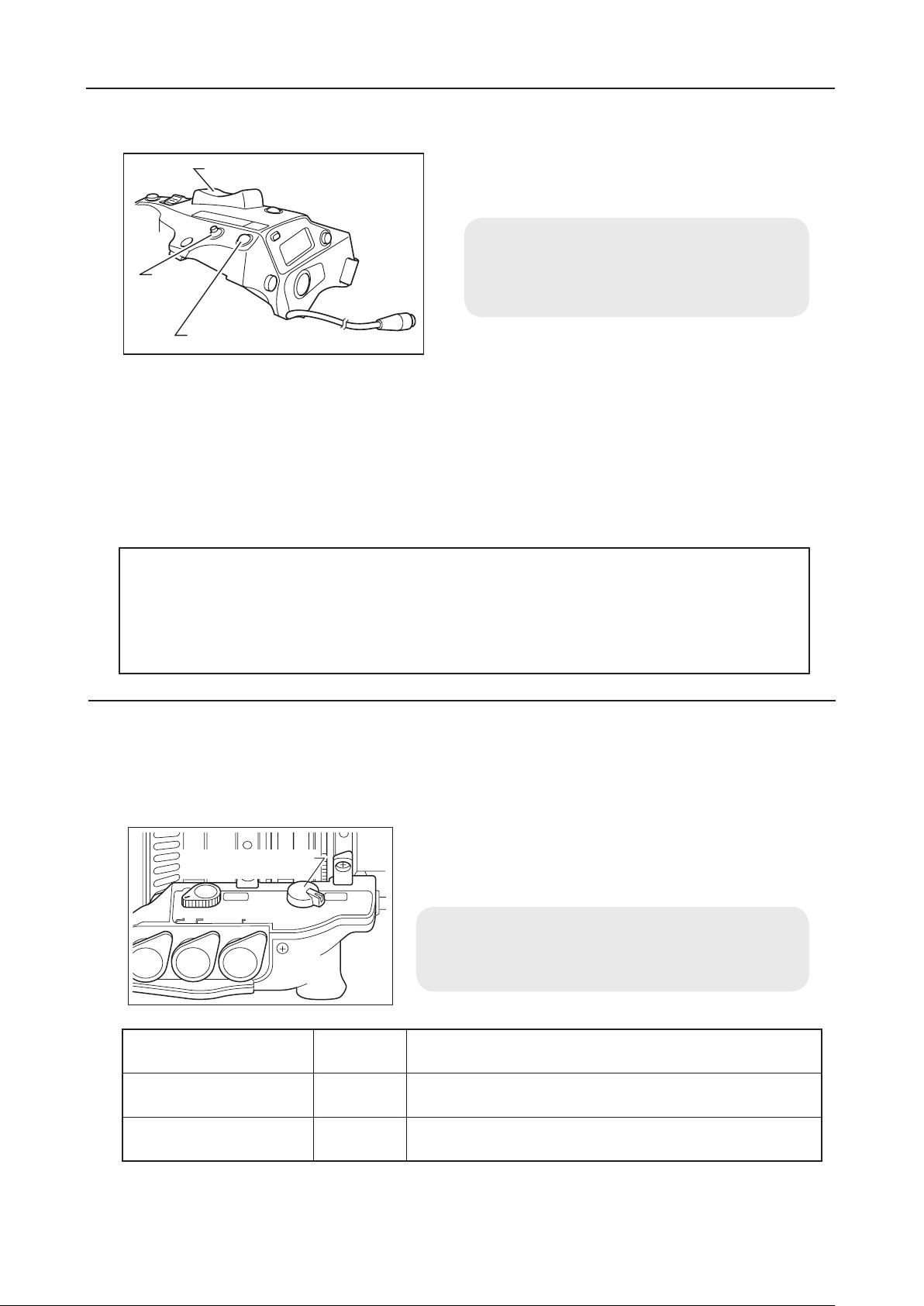

5-1-4. ズームトラック機能（サーボのみ）
ズームコントロール域（ズームトラック）を任意のズーム範囲で規制し、望遠端（テレ端）および広角端（ワイド端）
を仮想的に設定することができます。ズームトラック機能を使用する場合、あらかじめ機能を「ON」させておく必
要があります。
A：情報ディスプレイ上で「ON/OFF」を切り替える（簡易モードの場合）
1 ディスプレイスイッチを押し、ディスプレイを表示させます。
2 操作キーで［Trk］を選択したあと、Set キーを押します。［Trk］と
前回の設定が点滅表示になります。（左図参照）
3 右キーまたは左キーを「ON」または「OFF」に切り替えます。
4 Set キーを押します。設定は完了です。
設定の詳細については取扱説明書「情報ディスプレイ編」をご覧ください。
B：スイッチ操作で「ON/OFF」を切り替える
Shtl Fr1P
A 1 A2
MENU
IG:50
Fr1P
A
[ I-Tq] H
[ Z.M.]
[Trk] OFF
AM
RET
IRIS
T
W
AUX
HJ18ex7.6B IASE S
MEMO
18㹶
アイリス瞬時オートスイッチ
MEMOスイッチ
ONにする MEMOスイッチと
アイリス瞬時オート
スイッチを同時に
3秒間以上押し続ける
OFFにする
前回固定したズーム範囲に固定される
（前回設定していない場合はメカ端点）
ズーム範囲がメカ端点になる
現在のズーム位置から
近い方のメカ端点位置に
自動的にズーミングする
現在のズーム位置から
近い方の設定位置に
自動的にズーミングする
お知らせ方法動作切替操作
ズームトラック位置を設定する
ズームトラックの位置設定をする前に、あらかじめズームトラック機能を「ON」にしてください。
1) ズームトラック位置を再設定する場合、サーボズーム操作では、ズーム位置を設定端点よりメカ端点側
に移動できません。このような場合、ズームトラック機能を一度「OFF」にして、下記のいずれかを行っ
てください。
・ズームシーソースイッチ操作にて設定のズーミングを行う。
・手動で操作する。
2) ズームトラック位置は最大２カ所（望遠側・広角側）まで設定することが可能ですが、レンズが有するズー
ム域の中間からどちらか片側に片寄って、２カ所設定することはできません。
（この場合、あとから設定された点が、その側のズームトラック位置として記憶されます。）
1 設定したいズームトラック位置にズーミングします。
2 ズーム位置を保持したまま、『MEMO』スイッチを押しながらアイ
リス瞬時オートスイッチを押します。望遠側であれば望遠端、広
角側であれば広角端のズームトラック位置として記憶されます。
3 望遠側、広角側それぞれに 1～2項の操作にて設定を行います。
またはどちらか一方の設定も可能です。再設定する場合は、1～３
項の操作にて行います。（あとから設定された位置に記憶が書き替
えられます。）

9
5-1-6. スピードプリセット
スピードプリセットとは、あらかじめ登録しておいたズームスピードを何度も再現できる機能です。ドラ
イブユニットのVTR、RET、AUXスイッチ、もしくはズームデマンドのAUX1、AUX2スイッチのいずれかに
『Sped』機能を割り付けてください。本取扱説明書では、VTRスイッチに『Sped』機能を割り付けた場合で
説明します。
1. ズームスピードおよびズーム方向を記憶させる
記憶させたいズームスピードとズーム方向（望遠側または
広角側）にズームシーソースイッチを操作し、保持したまま
『MEMO』
スイッチを押します。
この記憶されたズームスピードは、「フレーミングプリ
セット」に反映されます。
シャトルメモリーポジションを設定する
記憶させたい任意のポジションにズーミングし、そのポ
ジションを保持したまま、『MEMO』スイッチを押しな
がら『Shtl』スイッチを押します。
この記憶させたシャトルメモリーポジションは後述の
「フレーミングプリセット」で記憶させるポジションと
は別のものです。また、このとき、記憶させたポジショ
ンは電源 OFF 後も記憶されています。
シャトルショット機能を使用するには、シャトル機能をドライブユニットのVTR、RET、AUXスイッチ、
もしくはズームデマンドのAU X1、AU X2スイッチに割り付けることが必要です。本取扱説明書では、
VTRスイッチに『Shtl』機能を割り付けた場合で説明します。詳細は「5-6.スイッチ操作」をご覧ください。
5操作・撮影
5-1-5. シャトルショット
シャトルショットとは、現在のズームポジションとあらかじめ登録しておいたズームポジションを最高
速で切り替えることができる機能です。
『Shtl』スイッチ
『MEMO』スイッチ
ズームシーソースイッチ
現在のズームポジション シャトルメモリーポジション 元のズームポジション
『Shtl』
スイッチを
押し続ける
『Shtl』
スイッチを
放す
最高速度 最高速度
ズームシーソースイッチ
『Sped』スイッチ
『MEMO』スイッチ
『Shtl』スイッチによる操作を優先させているため、『Shtl』スイッチを押している間はズームシーソースイッ
チによる操作は行えません。

10
5操作・撮影
2. スピードプリセットの操作方法
『Sped』スイッチを押すと、1.項で記憶させたスピードと方向（望遠側または広角側）に向かって移動し始め、
ズーム端へ到達すると停止します。
3. スピードプリセットでの移動中の解除
スピードプリセットでの移動中、下記のいずれかの操作により移動が解除されます。
1）『Sped』スイッチをもう一度押す。→移動が停止する。
2）ズームシーソースイッチ／『Shtl』スイッチ／『Fr1P』／『Fr2P』／『Fr1F』／『Fr2F』スイッチ操作を行う。
5-1-7. フレーミングプリセット
フレーミングプリセットには、設定組み合わせにより以下の 3種類にわけられます。
［Zoom］
あらかじめ決めた画角と移動スピード（ズームスピード）を容易に再現できます。
［Focus］（“IASE S”, ”IASE-C S” タイプのみ）
あらかじめ決めたピントを容易に再現できます。
［Z + F ］（“IASE S”, ”IASE-C S” タイプのみ）
あらかじめ決めたピントと画角への移動スピード（フォーカススピード、ズームスピード）を容易に
再現できます。
フレーミングプリセットは、Frame1 および Frame2 の2カ所までメモリーできます。次ページ以降の
説明では Frame1 のみ記載しています。また、Frame1 は『Fr1P』として表示しています。
移動スピードの設定
フレームプリセット
制御対象
設定組み合わせ
Zoom
Foucs
『Fr1P』、『Fr2P』
（スピード設定可能）
ズームが設定スピードで移動
ズーム動作制御
フォーカス動作制御
ズームが最高スピードで移動
ズームとフォーカスが最高スピードで移動
フォーカスが最高スピードで移動
『Fr1F』、『Fr2F』
（最高スピード）
＊2
＊1
＊2：ズームとフォーカスは、同時に始動し同時に停止するように制御されます。
＊1：フォーカススピードは最高スピードで固定されています。
Z+F
ズーム+フォーカス
動作制御
ズームとフォーカスが設定スピードで移動
フォーカスが最高スピードで移動
制御内容
フレーミングメモリーポジションへの移動スピード選択
フレーミングポジションへの移動スピードの選択は『Fr1P』、『Fr1F』のスイッチ割付けで行います。
・『Fr1P』------------設定スピード（Preset Speed） （工場出荷時はAUXスイッチに割り付けられています）
・『Fr1F』------------最高スピード（Fast Speed）
スイッチの割付け方法は、5-6.スイッチ操作をご参照ください。
Frame1:
ZSpeed:
800
Frame2: Zoom
Preset
Zoom
フレーミングプリセット［Zoom］／［Focus］／［ Z+F ］の設定
イラストは一例です。機能をほかのスイッチに割り付けている場合、掲載のイラストと実際のスイッチ
状態が異なることがありますのでご注意ください。
1）『Fr1P』機能 ------- 工場出荷時 AUX スイッチに割付け
フレーミングプリセットの設定切り替えは、情報ディスプレイのPreset画面
より行います。『Frame1』の設定を『Zoom』、『Focus』、『Z+F』のいずれかに切り
替えます。

11
5 操作・撮影
2. フレーミングメモリーポジションへ移動する
『Fr1P』スイッチを押すとフレーミングメモリーポジションへ選択したスピードで移動し始め、フレーミング
メモリーポジションへ到達すると停止します。
3. フレーミングメモリーポジションへの移動を解除するまたは切り替える
メモリーポジションへの移動中、下記のいずれかの操作により移動が解除されます。
［ズームフレーミングプリセット］
●『Fr1P』スイッチをもう一度押す。
●ズームシーソースイッチによる操作を行う。
●『Shtl』スイッチによる操作を行う。
ズームシーソースイッチ
『Fr1P』スイッチ
『MEMO』
スイッチ
5-1-8 クラッチレスズーム操作（“-C S”レンズのみ）
“-C S” レンズにはクラッチレスズーム機構が搭載されています。
クラッチレスズーム機構はクラッチレバー操作によるサーボ／マニュアル切替えを廃止し、マニュアル
操作時でもサーボによるスローズームが行えるなど、自由で快適なズーミングを可能にします。
クラッチレスズーム機構を使用する場合は、ズームサーボ／マ
ニュアル切替えノブを SERVO 側に設定してください。
ズームサーボ／
マニュアル切替えノブ
クラッチレス
ズーム機構 操作
SERVO ON サーボ操作とマニュアル操作の両方を行うときの設定。
切替え操作なしでサーボ、マニュアルの操作が可能。
MANU. OFF マニュアル操作のみを行うときの設定
ZOOM
FOCUS
ズームサーボ／マニュアル
切替えノブ
REMOTE1 REMOTE2/
VIRTUAL REMOTE3
MANU. SERVO MANU. SERVO
［フォーカス・フレーミングプリセット］
［ズーム・フォーカスフレーミングプリセット］
●接続されたフォーカスデマンドを操作する。メモ
リーポジションへの移動は停止し、フォーカスデ
マンドの操作位置に移動します。
1. フレーミングメモリーポジションを設定する
記憶させたい任意のポジションにズーミング（および
フォーカス）し、そのポジションを保持したまま『MEMO』
スイッチを押しながら『Fr1P』スイッチを押します。
この記憶されたフレーミングメモリーポジションは
「シャトルショット」で記憶させるポジションとは別
のものです。また、このときに記憶させたポジション
は電源 OFF 後も記憶されています。
『ご注意ください』
ズームサーボ中にマニュアル操作を行いますと、故障の原
因となります。

12
1 IASE S, IASE-C S タイプのレンズの場合は、フォーカスサー
ボ/ マニュアル切替えノブを MANU. 側にしてください。
『ご注意ください』
IASE S, IASE-C S タイプのレンズをお使いの場合、
SERVO 側のまま、無理にフォーカスリングを回転させる
と、故障の原因となることがあります。
2フォーカスリングを回転させて、至近側または無限側の被
写体に焦点（ピント）を合わせます。
5-2. フォーカス操作
5-2-1. マニュアルフォーカス操作
ZOOM
FOCUS
REMOTE1 REMOTE2/
VIRTUAL REMOTE3
MANU. SERVO MANU. SERVO
フォーカスサーボ／マニュアル
切替えノブ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ft
m
ڦ
ڦ
ڦ
ڦ
ڦ
無限
至近
フォーカスリング
5-3. エクステンダー操作
1x
2x
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
ڦ
M
エクステンダー切替えレバー
アイリス動作モード切替えスイッチを“A”側にします。
カメラからの指令信号によるオート（自動）アイリス操作になり
ます。ビデオ信号レベルを常に一定に保ちます。
IRIS
I.G.
A M
T
W
アイリス動作モード
切替えスイッチ
5-4. アイリス操作
アイリス操作はアイリス動作モード切替えスイッチによりオート／マニュアル操作を選択できます。
5-4-1.オートアイリス操作
5-2-2. サーボフォーカス操作
エクステンダー内蔵レンズには、2倍エクステンダーが内蔵されて
います。
エクステンダー切替えレバーを操作して、1x/2xを選択します。
エクステンダーを使用すると、アイリス補正の設定によってはその
変倍分だけ光量が低下しますのでご注意ください。
1 IASE S, IASE-C S タイプのレンズの場合は、フォーカスサー
ボ/ マニュアル切替えノブを SERVO 側にしてください。
2フォーカスデマンドなどのアクセサリーを取り付けます。
操作方法についてはご使用になるアクセサリーの取扱説明
書をご覧ください。
5操作・撮影
ZOOM
FOCUS
REMOTE1 REMOTE2/
VIRTUAL REMOTE3
MANU. SERVO MANU. SERVO
フォーカスサーボ／マニュアル
切替えノブ
