Canon pixma ip7270 series User manual

1
XXXXXXXX © CANON INC. 2012
5
1
3
4
2
6
1
2
3
Lepaskan lembar pelindung dan pita.
Periksa item yang tersedia.
Koneksi jaringan:
Siapkan perangkat jaringan
seperti perute atau titik akses
sesuai keperluan.
Tatakan Keluaran Kertas terbuka secara otomatis begitu pencetakan dimulai. Jauhkan bagian depan pencetak dari penghalang
apa pun.
Hubungkan kabel listrik.
44
Jangan hubungkan kabel USB terlebih
dahulu.
Tekan tombol DAYA.
55
Untuk melakukan pengesetan, tempatkan pencetak di dekat titik akses* dan komputer.
(* Diperlukan untuk LAN nirkabel)
Baca petunjuk terlebih dahulu!
Simpan petunjuk ini dengan baik
untuk rujukan di kemudian hari.
Windows adalah merek dagang atau
merek dagang terdaftar dari Microsoft
Corporation di Amerika Serikat dan/atau
negara lain.
Windows Vista adalah merek dagang
atau merek dagang terdaftar dari
Microsoft Corporation di Amerika Serikat
dan/atau negara lain.
Mac, Mac OS, AirPort dan Bonjour
adalah merek dagang dari Apple Inc.,
terdaftar di Amerika Serikat dan negara
lain.
•
•
•
Nomor Model: K10383
Mari Memulai
BAHASA INDONESIA
Periksa apakah lampu POWER
menyala putih.
66
Jika lampu Alarm
berkedip oranye, tekan
tombol DAYA untuk
MATIKAN pencetak,
kemudian ulangi dari .
Tekan Tombol Buka.
Tatakan Keluaran Kertas dan
Perpanjangan Tatakan Keluaran terbuka
secara otomatis.
11
Tutup Penutup Atas.
33
Persiapan
Item yang
Tersedia
Buka Penutup Atas. Lepaskan pita oranye dan material pelindung.
22




















•
•
•









 







4
5
6
2
1
3
移除保護片和膠帶。
檢查包含的物品。
網路連接：
根據需要準備路由器或存取點
等網路裝置。
列印開始時出紙托盤自動開啟。清理印表機前面的所有障礙物。
請勿預先連接USB電纜線。
連接電源線。
44
按電源按鈕。
55
入門指南 用前必讀！
請妥善保管以便日後使用。
Windows是Microsoft Corporation在美國
和/或其他國家/地區的商標或註冊商標。
Windows Vista是Microsoft Corporation在
美國和/或其他國家/地區的商標或註冊
商標。
Mac、Mac OS、AirPort和Bonjour是Apple
Inc.在美國和其他國家/地區註冊的商標。
•
•
•
型號：K10383
要執行設定，將印表機置放在存取點*和電腦附近。
(* 使用無線LAN時需要進行此步驟)
繁體中文
確認電源指示燈亮起白色。
66
如果警告指示燈閃爍橙色，
按電源按鈕關閉印表機，
然後從 開始重新操作。
按開啟按鈕。
出紙托盤和出紙托盤擴展架自動開啟。
11
關閉上蓋。
33
準備工作
包含的物品
開啟上蓋。移除橙色膠帶和保護材料。
22
Remove the protective sheets and tape.
Check the included items.
Network connection:
Prepare network devices
such as a router or an access
point as necessary.
The Paper Output Tray opens automatically as printing starts. Keep the front of the printer clear of any obstacles.
Do not connect the USB cable yet.
Connect the power cord.
44
Press the ON button.
55
Getting Started Read me rst!
Keep me handy for future reference.
Windows is a trademark or registered
trademark of Microsoft Corporation in the
U.S. and/or other countries.
Windows Vista is a trademark or
registered trademark of Microsoft
Corporation in the U.S. and/or other
countries.
Mac, Mac OS, AirPort and Bonjour are
trademarks of Apple Inc., registered in
the U.S. and other countries.
•
•
•
Model Number: K10383
To perform setup, place the printer near the access point* and computer.
(* Required for wireless LAN)
ENGLISH
Check that the POWER lamp lights
white.
66
If the Alarm lamp ashes
orange, press the ON
button to turn OFF the
printer, then redo from .
Press the Open Button.
The Paper Output Tray and the Output
Tray Extension open automatically.
11
Close the Top Cover.
33
Preparation
Included Items
Open the Top Cover. Remove the orange tape and protective material.
22
QT5-5684-V01 PRINTED IN XXXXXXXX
series
Downloaded from ManualsPrinter.com Manuals

2
1
2
1
2
5
6
1
2
2
4
(B)(A)
1
2
3
8
7
Buka Penutup Atas.
11
Kaitkan jari Anda di bawah sumbatan oranye dan tarik secara perlahan.
(A) Jangan menekan sisi ketika lekukan berbentuk Y tersumbat.
(B) Jangan sentuh!
33
Masukkan dan tekan kotak tinta ke dalam slot warna yang sesuai.
Periksa apakah lampu tinta menyala, kemudian pasang kotak tinta berikutnya.
44
Periksa apakah semua lampu
menyala.
55
Jika lampu Alarm berkedip oranye,
periksa apakah kotak tinta dipasang
dengan benar.
Periksa apakah Penutup Dalam
ditutup, kemudian tutup Penutup
Atas.
Jangan tutup Tatakan Keluaran Kertas
terlebih dahulu!
66
Kotak tinta akan dipasang ke dalam penahan ini.
Jangan menyentuh bagian dalam sampai gerakannya selesai.
Lepaskan pita oranye secara
keseluruhan.
Lepaskan bungkusan pelindung.
22
Penutup Dalam
Tutup Tatakan Keluaran Kertas.
Perpanjangan Tatakan Keluaran tertutup
secara otomatis.
88
Setelah sekitar 3 hingga 4 menit,
periksa apakah lampu POWER
berubah dari berkedip ke menyala
putih.
77















 





3
2
1
4
5
6
7
8
開啟上蓋。
11
用手指勾住橙色保護蓋並緩慢將其拉出。
(A) Y形槽阻塞時，請勿按壓側面。
(B) 請勿觸摸！
33
將墨水盒插入並向下推動至匹配彩色插槽。
確認墨水指示燈亮起，然後安裝下一個墨水盒。
44
確認所有指示燈亮起。
55
如果警告指示燈閃爍橙色，確認墨水盒
已正確安裝。
確認已關閉內蓋，然後關閉上蓋。
請勿預先關閉出紙托盤！
66
將墨水盒安裝到此固定座中。
移動停止前請勿觸摸內部。
完全移除橙色膠帶。
移除保護包裝。
22
內蓋
關閉出紙托盤。
出紙托盤擴展架自動關閉。
88
大約3至4分鐘後，確認電源指示燈
從閃爍變為亮起白色。
77
Open the Top Cover.
11
Hook your ngers under the orange cap and slowly pull it out.
(A) Do not press the sides when the Y-shaped groove is blocked.
(B) Do not touch!
33
Insert and push down the ink tank into the matching color slot.
Check that the ink lamp is lit, then install the next ink tank.
44
Check that all lamps are lit.
55
If the Alarm lamp ashes orange,
check that the ink tanks are installed
correctly.
Check that the Inner Cover is
closed, then close the Top Cover.
Don't close the Paper Output Tray yet!
66
Remove the orange tape completely.
Remove the protective wrap.
22
The ink tanks will be installed into this holder.
Do not touch inside until the movement stops.
Inner Cover
Close the Paper Output Tray.
The Output Tray Extension closes
automatically.
88
After about 3 to 4 minutes, check
that the POWER lamp changes
from ashing to lit white.
77
Downloaded from ManualsPrinter.com Manuals

3
4
5
2
1
4
3
1
2
1
2
1
2
5
6
8
2
1
7
Lakukan Penjajaran Kepala Cetak(Print Head Alignment).
Tekan tombol RESUME/CANCEL.
77
Tutup Pendukung Keluaran Kertas.
11
Muatkan kertas ke dalam Kotak Kertas seperti yang dijelaskan pada - sampai - .
Atur Pemandu Kertas agar pas dengan ukuran kertas.
22
Muatkan kertas MP-101 yang
tersedia ke dalam Kotak Kertas.
33
Memutuskan Kotak Kertas yang akan digunakan sesuai dengan ukuran kertas.
Set kertas dengan sisi yang dapat dicetak menghadap bawah.
Sebelum mencetak, ubah setelan pencetak untuk tipe dan ukuran media. Untuk detil, rujuk ke Petunjuk
Elektronik yang akan diinstal kemudian.
Ukuran Kertas
dan Sisi
Pencetakan
Tarik keluar Kotak Kertas (Bagian
Bawah).
11
Jika lampu Alarm berkedip
oranye, tekan tombol
RESUME/CANCEL,
kemudian lanjutkan ke
. Setelah instalasi
selesai, rujuk ke Petunjuk
Elektronik untuk
membuat ulang Penjajaran
Kepala Cetak(Print Head
Alignment).
Dalam sekitar 6 menit, pola biru-
hitam dicetak. Penjajaran Kepala
Cetak(Print Head Alignment)
selesai.
88
Atur pemandu kanan agar pas
dengan ukuran kertas.
Geser kertas berlawanan dengan
pemandu depan.
44
Untuk informasi tentang kertas, rujuk ke Petunjuk Elektronik yang akan diinstal kemudian.
Atur Pemandu Kertas bagian depan ke ukuran A4.
Geser Pemandu Kertas kanan ke samping.
Pemandu Kertas kiri dan kanan bergerak secara bersamaan.
22
Geser masuk kembali Kotak Kertas
(Bagian Bawah).
55
Tekan Tombol Buka.
Tarik keluar Pendukung Keluaran
Kertas.
66
Jika titik akses yang Anda gunakan memiliki tombol WPS, gunakan tombol tersebut untuk menghubungkan
pencetak ke LAN nirkabel.



   












 

















1
2
3
4
5
6
7
8
1
2
執行列印頭校準(Print Head Alignment)。
按重試/取消按鈕。
77
關閉出紙支架。
11
如-至-中所述在紙匣中載入紙張。
調整紙張導引器以適合紙張大小。
22
在紙匣中載入隨附的MP-101紙張。
33
根據紙張大小決定要使用的紙匣。
設定紙張列印面向下。
列印前，變更媒體類型和大小的印表機設定。關於詳細資訊，請參閱隨後安裝的電子手冊。
紙張大小和列印面
拉出紙匣(下)。
11
如果警告指示燈閃爍橙
色，按重試/取消按鈕，然
後繼續執行 。安裝完成
後，請參閱電子手冊以重
新操作列印頭校準(Print
Head Alignment)。
藍黑圖案大約會在6分鐘內列印
完成。列印頭校準(Print Head
Alignment)完成。
88
調整右導引器以適合紙張大小。
滑動紙張至前引導器。
44
關於紙張資訊，請參閱隨後安裝的電子手冊。
調整前紙張導引器以適合A4大小。
滑動右紙張導引器至最右端。
左右紙張導引器一起移動。
22
滑回紙匣(下)。
55
按開啟按鈕。
拉出出紙支架。
66
如果正在使用的存取點有WPS按鈕，使用該按鈕以連接印表機至無線LAN。

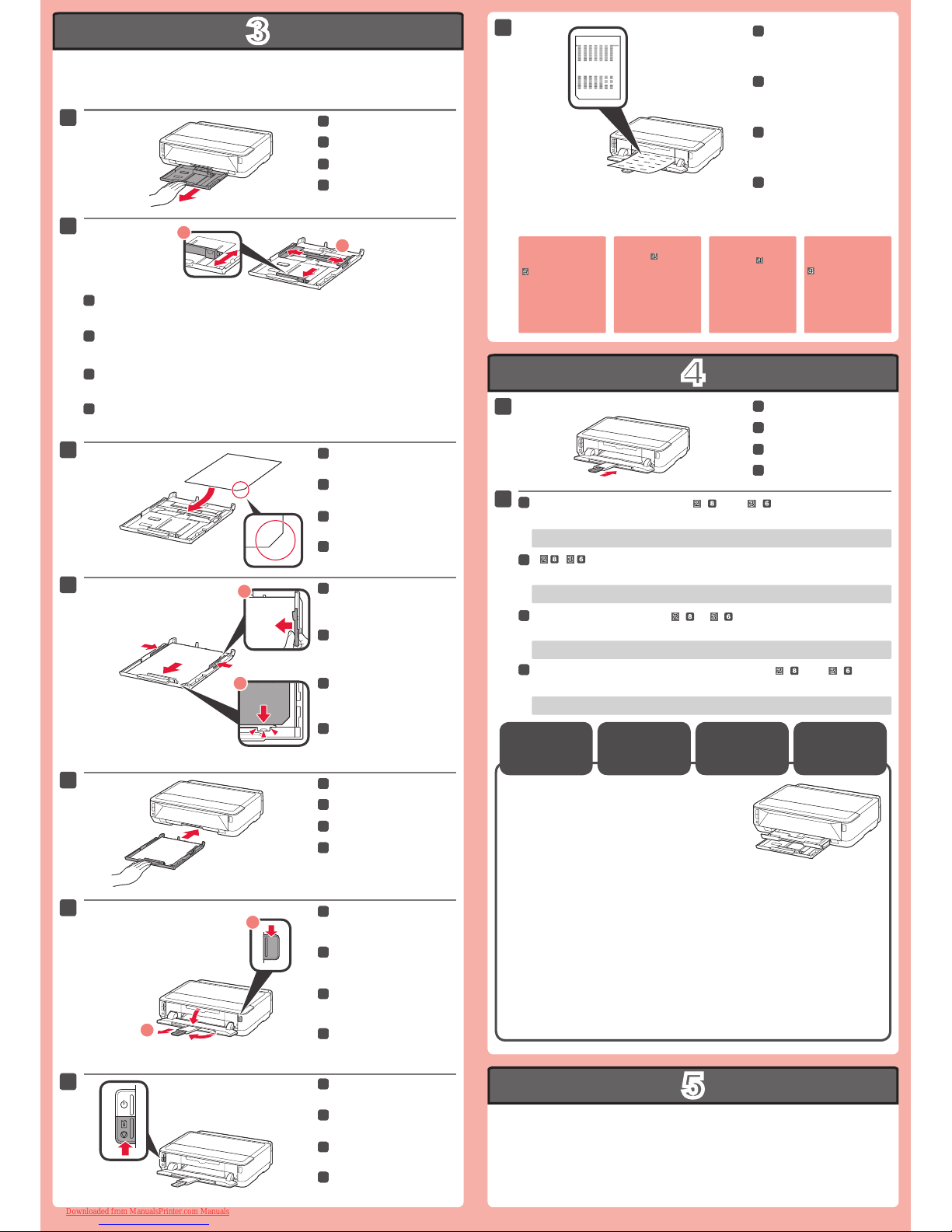

Perform the Print Head Alignment.
Pull out the Cassette (Lower).
11
Press the RESUME/CANCEL
button.
77
In about 6 minutes, a blue-black
pattern is printed. Print Head
Alignment is complete.
88
Close the Paper Output Support.
11
Load paper into the Cassette as described in - through - .
Adjust the Paper Guides to t the paper size.
22
Load the supplied MP-101 paper
into the Cassette.
33
Adjust the right guide to t the
paper size.
Slide the paper against the front
guide.
44
For information about paper, refer to the On-screen Manual which will be installed later.
Decide which Cassette to use according to the paper size.
Set the paper with the printable side down.
Before printing, change the printer settings for media type and size.
For details, refer to the On-screen Manual which will be installed
later.
Paper Size
and Printing
Side
If the Alarm lamp
ashes orange, press
the RESUME/CANCEL
button, then proceed to
. After installation is
complete, refer to the On-
screen Manual to redo
Print Head Alignment.
Adjust the front Paper Guide to A4 size.
Slide the right Paper Guide to the side.
The left and right Paper Guide move together.
22
Slide the Cassette (Lower) back.
55
Press the Open Button.
Pull out the Paper Output Support.
66
If the access point that you are using has a WPS button, use that button to connect the printer to the wireless
LAN.
Downloaded from ManualsPrinter.com Manuals

6
1
2
WPS
1
2
3
1
2
Masukkan CD-ROM ke dalam
komputer.
11
Jika kabel USB telah
terhubung, cabut kabel.
Jika pesan muncul pada
komputer, klik Batal
(Cancel).
Jika CD-ROM tidak berjalan secara otomatis:
Klik dua kali Komputer (Saya)((My) Computer) > ikon CD-ROM > MSETUP4.EXE.
Klik dua kali ikon CD-ROM pada desktop.
Ikuti instruksi pada layar untuk melanjutkan.
Untuk memilih bahasa, klik Bahasa(Language).
22
Baca Petunjuk Elektronik pada
Komputer
Kotak Tinta
Kompatibel
Kedipan
Lampu dan
Nyala Lampu
Jika titik akses tidak memiliki tombol WPS atau Anda tidak menggunakan koneksi LAN nirkabel, lanjutkan ke
.
Untuk detil tentang cara menekan tombol WPS, rujuk ke petunjuk titik akses.
•
•
Tombol Wi-Fi
Lampu tombol Wi-Fi dan lampu POWER akan berkedip dan
menjadi menyala selama operasi.
Koneksi ke
LAN Nirkabel
Tekan dan tahan selama sekurangnya 2 detik.
mulai berkedip.
11
Tekan dan tahan tombol WPS titik akses selama beberapa detik.
22
Setelah beberapa saat, ketika kedipan lampu dan menjadi menyala, setelan selesai.
33
Tekan tombol RESUME/CANCEL pencetak.
11
Tunggu sebentar. Kemudian, ulangi operasi .
22
Jika kesalahan tetap terjadi, matikan dan kemudian nyalakan titik akses dan ulangi operasi . Atau lanjutkan ke
dan ikuti instruksi yang ditunjukkan pada layar komputer.
Ketika Lampu
Alarm
Menyala
(Oranye)

















•
•

 



 


  


  




2
1
3
2
1
1
2
將光碟插入電腦。
11
如果USB電纜線已連接，
請將其拔出。如果電腦
出現訊息，按一下取消
(Cancel)。
按照螢幕上的說明進行操作。
要選擇語言，按一下語言(Language)。
22
如果光碟未自動運行：
按兩下(我的)電腦((My) Computer) > 光碟圖示 > MSETUP4.EXE。
按兩下桌面上的光碟圖示。
閱讀電腦上的電子手冊
相容墨水盒
燈光閃爍和持續亮
起
如果存取點沒有WPS按鈕或未使用無線LAN連接，繼續執行 。
關於如何按WPS按鈕的詳細資訊，請參閱存取點手冊。
•
•
Wi-Fi按鈕
Wi-Fi按鈕 和電源指示燈 的燈光將閃爍並在操作過程中變為持續亮起。
連接至無線LAN
按住 至少2秒鐘。
開始閃爍。
11
按住存取點的WPS按鈕數秒鐘。
22
稍後，當 和 的燈光從閃爍變為持續亮起時，設定完成。
33
按印表機的重試/取消按鈕 。
11
請稍等片刻。然後，重新執行操作 。
22
如果錯誤仍然存在，關閉後再開啟存取點並重新執行操作 。或繼續執行 並按照電腦螢幕上的說明操作。
警告指示燈
亮起(橙色)時
Insert the CD-ROM into the
computer.
11
If the USB cable is already
connected, unplug it. If a
message appears on the
computer, click Cancel.
Follow the on-screen instructions to proceed.
To select a language, click Language.
22
If the CD-ROM does not autorun:
Double-click (My) Computer > CD-ROM icon > MSETUP4.EXE.
Double-click the CD-ROM icon on the desktop.
Read the On-screen Manual on
the Computer
Compatible Ink
Tanks
Flashing Light
and Solid Light
If the access point does not have a WPS button or you are not using wireless LAN connection, proceed to .
For the details of how to press the WPS button, refer to the manual of the access point.
•
•
Wi-Fi button
The light of Wi-Fi button and POWER lamp will ash and turn
solid during the operation.
Connection to
Wireless LAN
Press and hold for at least 2 seconds.
starts ashing.
11
Press and hold the WPS button of the access point for a few seconds.
22
After a while, when the ashing light of and turn solid, the setting is complete.
33
Press the RESUME/CANCEL button of the printer.
11
Wait for a while. Then, redo the operation of .
22
If the error persists, turn off and then turn on the access point and redo the operation of . Or proceed to and
follow the instruction shown on the computer screen.
When the
Alarm Lamp
Lights Up
(Orange)
M: CLI-751XL<M>, CLI-751<M>
Y: CLI-751XL<Y>, CLI-751<Y>
C: CLI-751XL<C>, CLI-751<C>
BK: CLI-751XL<BK>, CLI-751<BK>
PGBK: PGI-750XL<PGBK>, PGI-750<PGBK>
Downloaded from ManualsPrinter.com Manuals
