CARRARO 1074 User manual

Rua Nelson Carraro, 2001 - Bento Gonçalves - Rio Grande do Sul -Brasil - Cep: 95700-000
Fone: (55) 54 3455 12 12 - Fax: [phone] www.carraro.com.br - Código Manual: 60744 -Dez/2015
FERRAMIENTAS
HARDWARE
FERRAMENTAS
PERSONAS NECESSARIAS PARA EL MONTAJE
PEOPLE REQUIRED FOR ASSEMBLY
PESSOAS NECESSÁRIAS PARA A MONTAGEM
ACESSORIOS / HARDWARE / ACESSÓRIOS
!
Espejos se venden por separado
Mirrors sold separately
Espelhos vendidos separadamente
Ref. 1074
Regla para Medir Accesorios
Rule for Measuring Accessories
Régua para Medir Acessórios
1 2 3 4 50
B 13 un.
A 09 un.
A1 01 un.
C 33 un. D Ø6,0 x 30 36 un.
E Ø6,0 x 50 09 un.
E1 Ø6,0 x 40 01 un.
I Ø4,0 x 14 264 un.
G Ø 4,0 x 25 22 un.F Ø 4,5 x 50 56 un. H Ø4,0 x 20 12 un. J 06 un. K 02 un.
L 08 un. M 08 un. N 21 un. O 12 un. Q 11 x 11 168 un.
P 10 x 10 ANELADO 60 un. R 44 un.
T 06 un. U 15 un. V 02 un.
S 16 un.
Z 20 un.
Y 60 un.
Ø35Ø35 Ø26
W 01 un. X 02 un.

Consejos de Conservación
- No debe utilizarse en la limpieza, abrasivos como lana de acero, alcohol, vinagre, limón, o productos corrosivos que
puedan rayar o quita la película protectora en los muebles.
- Cuando la limpieza de muebles en general, napa y formica, deben utilizarse un paño ligeramente humedecido y
jabón suave.
- Para mover el móvil, es importante que este se eleva desde el suelo, debido a que el arrastre puede causar daño
estructural.
- No deje a su móvil en exposición a la intemperie.
Conservation Tips
- Do not use abrasive products to clean such as steel wool, alcohol, vinegar, lemon, scouring powder, or corrosive
products which can scratch or peel off the protective film of the furniture.
- The best way to clean your furniture is to use a slightly moistened cloth with a mild soap.
- To move the furniture assembled, it is important that it is lifted off the ground, because the drag it can cause
structural damage.
- Do not leave your furniture in weather exposure.
Dicas de Conservação
- Não utilizar na limpeza produtos abrasivos tais como: palha de aço, álcool, vinagre, limão, saponáceo, ou produtos
corrosivos que possam riscar ou descolar a película protetora dos móveis.
- Na limpeza de móveis em geral, napas e fórmicas, deve ser utilizado um pano levemente umedecido e sabão neutro.
- Para a movimentação do móvel, é importante que este seja levantado do chão, pois ao arrastá-lo pode causar
avarias estruturais.
- Não deixe o móvel em exposição a intempéries.
Certificado de Garantia
Peso por estante
Por favor, preste atención a los pesos máximos
admitidos por cada compartimiento del
producto. Tenga cuidado de no exceder estos
pesos, con el fin de garantizar la calidad y
durabilidad del producto.
Es importante recordar que los pesos muestran
en caso de ser distribuida en toda el área de la
plataforma.
Weigth per shelf
Please pay attention to the maximum weights
supported by each compartment product. Be
careful not to exceed these weights, in order to
ensure the quality and durability of the product.
It is important to remember also that the
weights shown should be distributed
throughout the area of the shelf.
Peso por Prateleira
Ao lado são demonstrados os pesos máximos
suportados por cada compartimento do
produto. Cuide para não exceder esses pesos,
afim de garantir a qualidade e a durabilidade do
mesmo. É importante lembrar também, que os
pesos mostrados devem ser DISTRIBUÍDOS ao
longo de toda a área da peça.
A garantia dos produtos fabricados pela Carraro, abrange eventuais defeitos/vícios de fabricação, no prazo
estabelecido pelo Código de Defesa do Consumidor, em seu artigo 26,ll, o qual prevê a garantia legal de 90 (noventa)
dias.

# Qde Espanhol English Português Dimensões Vol.*
1 1 Lateral Derecha Right Side Lateral Direita 2310 x 444 x 15 1
2 1 Lateral Izquierda Left Side Lateral Esquerda 2310 x 444 x 15 1
3 1 Zócalo Delantero Frontal Baseboard Rodapé Dianteiro 2470 x 70 x 15 1
4 1 Zócalo Trasero Back Baseboard Rodapé Traseiro 2470 x 70 x 15 1
5 2 Base Menor Smaller Base Base Menor 715 x 444 x 15 2
6 1 Base Maior Smaller Base Base Maior 1010 x 520 x 15 4
7 1 División Izquierda Left Division Divisão Esquerda 2205 x 520 x 15 2
8 1 Marco Fram e Moldura 2500 x 35 x 15 1
9 4 Estante Menor Smaller Shelf Prateleira Menor 715 x 444 x 15 4
10 1 Estante Maior Biggest Shelf Prateleira Maior 1010 x 380 x 15 1
11 2 Tapa Cajones Drawer Shelf Tampo Gavetas 715 x 444 x 15 2-4
12 1 División Central Central Division Divisão Central 1798 x 520 x 15 2
13 1 Pilastra Pilaster Pilastra 377 x 140 x 15 2
14 1 Puerta Caja Box Door Porta baú 631 x 220 x 15 1
15 4 Puerta Menor Smaller Door Porta Menor 2190 x 358 x 15 3
16 2 Puerta Maior Biggest Door Porta Maior 2190 x 366 x 15 3
17 1 Puerta Central Central Door Porta Central 2190 x 282 x 15 2
18 1 Costado Menor Smaller Back Panel Costa Menor 2200 x 369 x 2,5 1
19 2 Costado Maior Biggest Back Panel Costa Maior 2200 x 734 x 2,5 3
20 1 Rolizo Percha Menor Smaller Hanger Rod Cabideiro Menor 28 x 16 x 0,45 x 344 2
# Qde Espanhol English Português Dimensões Vol.*
21 2 Rolizo Percha Maior Biggest Hanger Rod Cabideiro Maior 28 x 16 x 0,45 x 631 2
22 4 Frente del Cajón Drawer Front Frente de Gaveta 632 x 157 x 15 4
23 1 Zócalo Interno Internal Baseboard Rodapé Interno 412 x 70 x 15 2
24 4 Costa del Cajón Drawer Back Costa de Gaveta 600 x 100 x 15 4
25 4 Espejo Mirror Espelho 530 x 250 x 3 5
26 2 Traviessa Caja Box Crosspiece Travessa Baú 611 x 90 x 15 2
27 1 Fondo Caja Box Bottom Fundo Baú 639 x 218 x 2,5 1
28 4 Fondo del Cajón Drawer Bottom Fundo de Gaveta 630 x 355 x 2,5 1
29 1 Division Derecha Right Division Divisão Direita 2205 x 520 x 15 2
30 1 Tapa Maior Biggest Top Chapéu Maior 1010 x 520 x 15 4
31 2 Tapa Menor Smaller Top Chapéu Menor 715 x 444 x 15 1
32 1 Pilastra Menor Smaller Pilaster Pilastra Menor 362 x 88 x 15 2
33 2 Lateral Caja Box Side Lateral Baú 220 x 90 x 15 2
34 1 Costado Medio Intermediate Back Panel Costa Média 2200 x 655 x 2,5 3
35 8 Lateral del Cajón Side Drawer Lateral de Gaveta 350 x 100 x 15 4
36 6 Tirador Aluminio Aluminum Handle Puxador Alumínio 512 - 544m m 2
37 4 Corredera Metalica Metalic Runner Corrediça 350mm 4

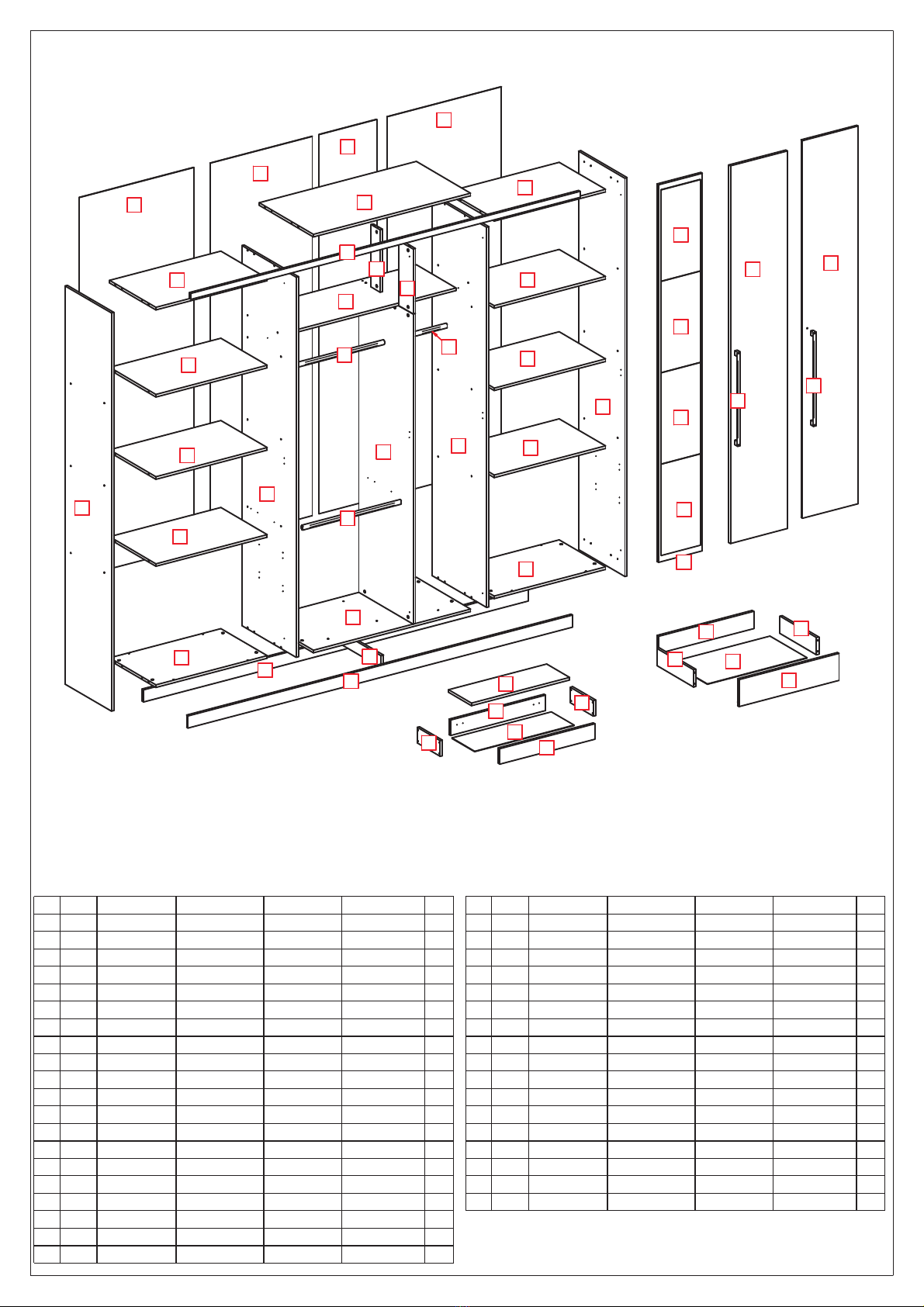

Lista de piezas
Parts List
Lista de peças
2
11
9
9
31
7
5
26
14
26
27
33
33
22
28
24
35
35
3
4
23
6
12
21
21
5
29 11
9
9
1
8
32
13
30
31
19
18
34
19
25
25
25
25
36
36
15
16
17
29
10
* Vol. 1: Volume Lateral | Vol. 2: Volume Divisão | Vol.3: Volume Porta
Vol. 4: Volume Gavetas | Vol. 5: Volume Espelho (opcional)
# Qtde Nome do Arquivo Dimensões
1 1 001-Lateral Direita 2310 x 444 x 15
2 1 002-Lateral Esquerda 2310 x 444 x 15
3 1 003-Rodapé Dianteiro 2470 x 70 x 15
4 1 003-Rodapé Traseiro 2470 x 70 x 15
5 2 004-Base Menor 715 x 444 x 15
6 1 005-Base Maior 1010 x 520 x 15
7 1 006-Divisão Esquerda 2205 x 520 x 15
8 1 007-Moldura 2500 x 35 x 15
9 4 008-Prateleira Menor 715 x 444 x 15
10 1 009-Prateleira Maior 1010 x 380 x 15
11 2 010-Tampo Gavetas 715 x 444 x 15
12 1 011-Divisão Central 1798 x 520 x 15
13 1 012-Pilastra 377 x 140 x 15
14 1 013-Porta baú 631 x 220 x 15
15 4 014-Porta Menor 2190 x 358 x 15
16 2 015-Porta Maior 2190 x 366 x 15
17 1 016-Porta Central 2190 x 282 x 15
18 1017-Costa Menor 2200 x 369 x 2,5
19 2 018-Costa Maior 2200 x 734 x 2,5
20 1 019-Cabideiro Menor 28 x 16 x 0,45 x 344
21 2 020-Cabideiro Maior 28 x 16 x 0,45 x 631
22 4 021-Frente de Gaveta 642 x 157 x 15
23 1 021-Rodapé Interno 412 x 70 x 15
24 4 022-Costa de Gaveta 610 x 100 x 15
25 4 023-Espelho com Dupla Face 530 x 250 x 3
26 2 023-Travessa Baú 611 x 90 x 15
27 1 024-Fundo Baú 639 x 218 x 2,5
28 4 025-Fundo de Gaveta 640 x 355 x 2,5
29 1 026-Divisão Direita 2205 x 520 x 15
30 1 027-Chapéu Maior 1010 x 520 x 15
31 2 028-Chapéu Menor 715 x 444 x 15
32 1 029-Pilastra Menor 362 x 88 x 15
33 2 030-Lateral Baú 220 x 90 x 15
34 1 031-Costa Média 2200 x 655 x 2,5
35 8 032-Lateral de Gaveta 350 x 100 x 15
36 6 Puxador 512mm-ORION 512 - 544mm
37 4 Trilho Telescópico TNH32 Light 350mm 350mm

D7
D6
D6 D6
D6
D6
D6
D6
D6
D6
D5
D5
D5
D5
D5
F
F
F
F
D5
C
B
D6
C
C
AE
D7
C
C
A1
E1

I
I
J
38
38
I
S
I
I
IS
I
S
I
I
IS
D3
O
I
I
F
F
F
D5
D5
D6
D6
D6
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
D3
D3
D5
F
F
F
D5
D5
D5
D5

F
F
F
F
Q
I
I
I
I
V
26
14
26
27
33
33
QQ
Q
Q
Q
V
V
V
14
I
W
W
H
G
G

P
P
P
D
D
I
N
D
I
N
14
13
12
13
150mm
150mm
150mm
Q
Q
QQ
150mm150mm
R
R
Q
Q
Fijar costado con clavos cada 150mm,
en la línea de puntos.
Fasten back panel with nails every 150mm,
where indicated by the dotted line.
Fixar as costas com pregos a cada 150mm,
onde indicado pela linha vermelha.
II
I
I
O
P
H
16
H
18 34
19
19
P
P
P
P
P
P
P
I
I

15 36
36
36
25
36
15
16
17
25
25
25
21
29
21
36
X
II
T
U
DA
DB
DA
DA
DA
DB
DB
DB
DB
DB DA
DB
DB DB
DA
DB
DB
DB
DB
DA
DB
