ccei WOM20 User manual

Manual Técnico
MPNT0143 v1.1MULTI (16/06/2016)
WOM20
Iluminación LED subacuática
para piscinas fuera del suelo
Réf : PF10R422
Tabla de contenidos
1. Características técnicas .......................................................................................................... 2
2. Contenido del embalaje ......................................................................................................... 2
3. Descripción ........................................................................................................................... 2
4. Instalación ............................................................................................................................. 3
A. Declaración de conformidad .............................................................................................. 4
Leer atentamente estas instrucciones antes de instalar, poner en servicio, o uti-
lizar este producto.

Manual Técnico WOM20 v1.1MULTI
www.ccei.fr 2
1. Características técnicas
Dimensiones Altura 384mm / ancho 254mm
Instalación Conexión de manguera de aspiración 1,5"
Alimentación Tensión: 12 V ~ (AC) / Frecuencia : 50Hz/60Hz
Consumo de energía 25W
Peso 990g (proyector +cable) / 2,7kg (embalado)
Tipo de LED
27 LED MidPower monocromas / Blanco frío (~6000°K)
Grupo de riesgo 1 (bajo riesgo) de acuerdo con
IEC62471:2006
Índice de protección IP-68
Flujo luminoso máximo 1400 lm máx.
2. Contenido del embalaje
1 proyector BRIO WOM con
• 1 transformador 230V / 12V (MPTR0227)
• 3.5 m de cable (premontado)
• 1 difusor
• 2 juntas (MPCS01K5)
• Nota técnica (este documento)
3. Descripción
Los proyectores de LED BRIO WOM20 están diseñados para iluminar piscinas fuera del suelo
equipadas con boquillas de impulsión en 1,5". Se atornillan directamente en la boquilla para dejar
el flujo de filtración circular.

Manual Técnico WOM20 v1.1MULTI
www.ccei.fr 3

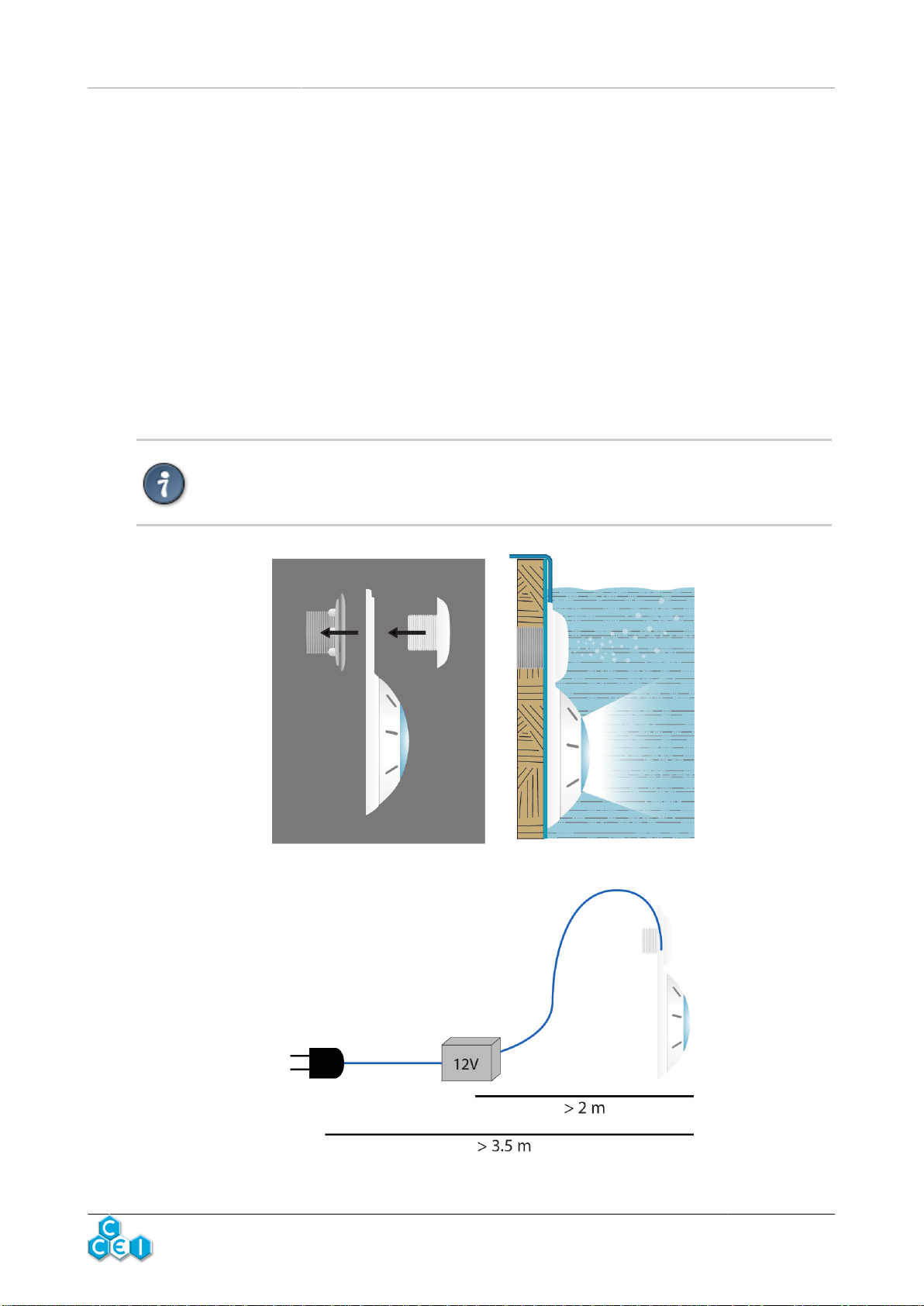

4. Instalación
Los WOM20 se instalan en la boquilla de impulsión de la piscina.
Instalación del proyector :
• Pasar el cable a través de la guía colocada atrás del proyector
• Desmontar la bola o el difusor original desenroscándolo.
• Instalar el proyector con el cable pasando encima de la pared (es imprescindible que el projector
quede fuera del agua) y atornillar el difusor suministrado con el proyector.
• Conectar el conector en el transformador y atornillar
• Enchufar el transformador a una toma 230V protegida por un diferencial 30 mA
Utilice las juntas si es necesario para corregir cualquier juego durante el ator-
nillamiento (según la marca y el modelo de la boquilla)

Manual Técnico WOM20 v1.1MULTI
www.ccei.fr 4
A. Declaración de conformidad
La sociedad Bleu Electrique SAS (FR47403521693) declara que el pro-
ductoWOM20 satisface las exigencias de seguridad y compatibilidad elec-
tromagnética de las directivas europeas 2006/95/CE y 2004/108/CE.
Emmanuel Baret
Marseille, el 16/06/2016
Sello Distribuidor
Fecha de la venta: . . . . . . . . . . . . . . . . . . . . . . . N° de lote: . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instrução técnica
MPNT0143 v1.1MULTI (17/06/2016)
WOM20
Iluminação com LED subaquáti-
co para piscinas acima do solo
Réf : PF10R422
Índice
1. Características técnicas .......................................................................................................... 2
2. Conteúdo da embalagem ....................................................................................................... 2
3. Descrição .............................................................................................................................. 2
4. Instalação .............................................................................................................................. 3
A. Declaração de conformidade .............................................................................................. 4
Ler atentamente este manual antes de instalar, colocar em funcionamento ou
utilizar este produto.

Instrução técnica WOM20 v1.1MULTI
www.ccei.fr 2
1. Características técnicas
Dimensões Altura 384 mm / largura 254 mm
Instalação Sobre tomada de aspiração 1,5"
Alimentação Tensão: 12 V ~ (AC) / Frequência: 50 Hz / 60 Hz
Potência consumida 25W
Peso 990 g (só projetor) / 2,7 kg (embalado)
Tipo de LED
27 LED MidPower monocromáticos / Branco frio (~6000
°K)
Grupo de risco 1 (risco baixo) segundo a CEI62471:2006
Índice de proteção IP-68
Fluxo luminoso máx. 1400 lm máx
2. Conteúdo da embalagem
1 projetor BRIO WOM com
• 1 transformador 230V / 12V (MPTR0227)
• Cabo 3.5 m (pré-montado)
• 1 difusor
• 2 vedantes (MPCS01K5)
• Instrução técnica (este documento)
3. Descrição
Os projetors de LED BRIO WOM20 foram concebidos para iluminar as piscinas acima do solo com
descarga de filtração em 1,5". Eles são aparafusados diretamente na descarga, deixando simultane-
amente passar o fluxo de filtração.

Instrução técnica WOM20 v1.1MULTI
www.ccei.fr 3

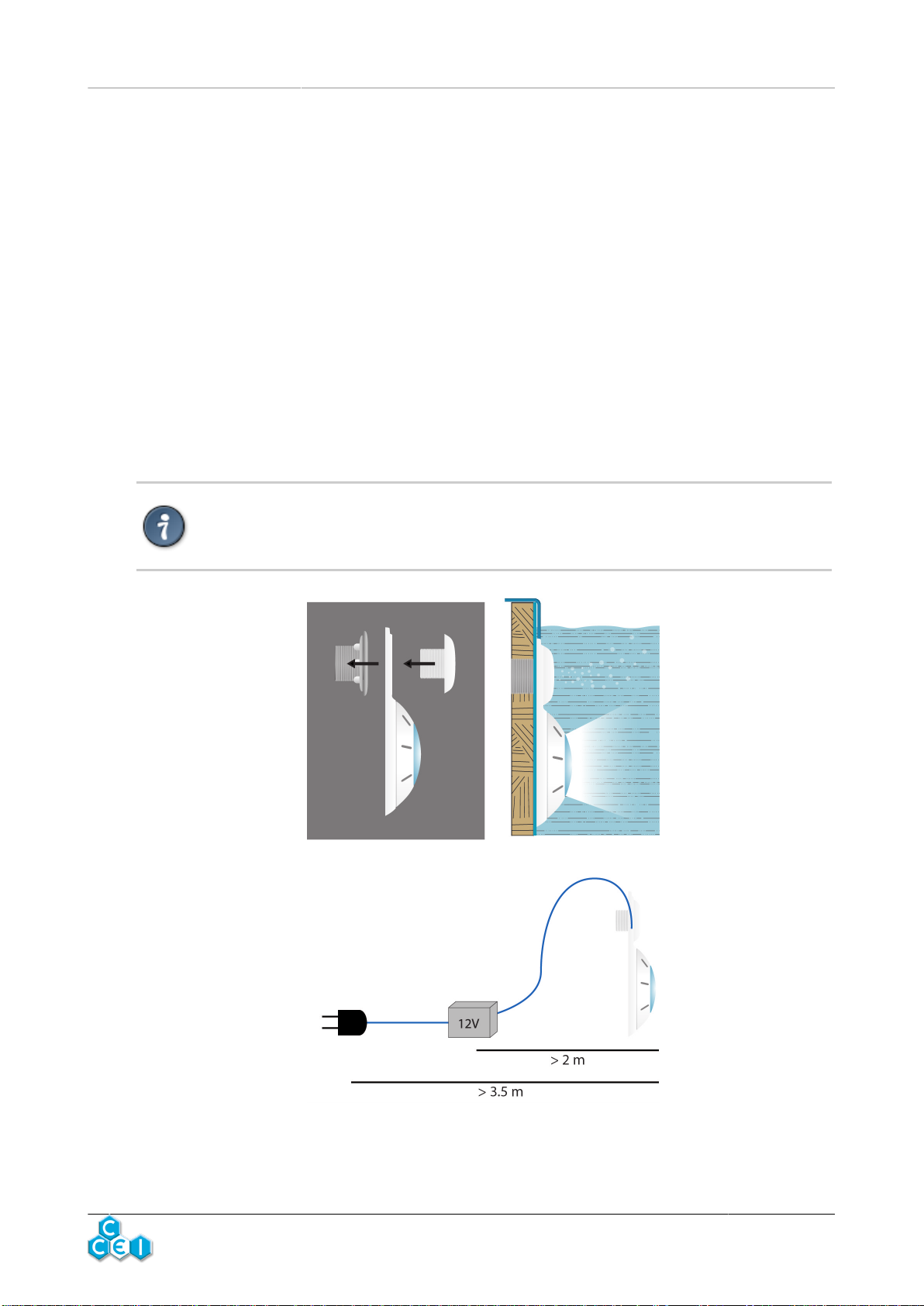

4. Instalação
Os WOM20 são instalados no bocal de descarga da filtração da piscina.
Colocação do projetor:
• Passar o cabo no guia previsto nas costas do suporte de projetor
• Desmontar a bola ou o difusor de origem desaparafusando-o.
• Colocar o projetor no lugar, fazendo passar o cabo por cima da parede (o transformador fica
obrigatoriamente no exterior da piscina); a seguir, aparafusar o difusor fornecido com o seu
projetor.
• Ligar o conector ao transformador e aparafusá-lo.
• Ligar a transformador a uma tomada de 230V protegida por um dispositivo diferencial 30mA.
Utilize as verdantes de borracha, se necessário, para preencher uma eventual
folga no aparafusamento (consoante a marca e modelo do bocal de descarga).

Instrução técnica WOM20 v1.1MULTI
www.ccei.fr 4
A. Declaração de conformidade
A sociedade Bleu Electrique SAS (FR47403521693) declara que o pro-
dutoWOM20 cumpre as exigências de segurança e compatibilida-
de eletromagnética das diretivas europeias 2006/95/CE e 2004/108/CE.
Emmanuel Baret
Marseille, a 17/06/2016
Carimbo do Distribuidor
Data da venda: . . . . . . . . . . . . . . . . . . . . . . . N.º de lote: . . . . . . . . . . . . . . . . . . . . . . . . . . .

Notice Technique
MPNT0143 v1.1FR (12/06/2016)
WOM20
Éclairage à LED subaqua-
tique pour piscine hors-sol
Réf : PF10R422
Table des matières
1. Caractéristiques techniques .................................................................................................... 2
2. Contenu de l’emballage ......................................................................................................... 2
3. Description ............................................................................................................................ 2
4. Installation ............................................................................................................................. 3
A. Déclaration de conformité .................................................................................................. 4
Lire attentivement cette notice avant d'installer, de mettre en service, ou
d'utiliser ce produit.

Notice Technique WOM20 v1.1FR
www.ccei.fr 2
1. Caractéristiques techniques
Dimensions Hauteur 384mm / largeur 254mm
Installation Sur prise balai 1,5"
Alimentation Tension : 12 V ~ (AC) / Fréquence : 50Hz/60Hz
Puissance consommée 25W
Poids 990g (projecteur +câble) / 2,7kg (emballé)
Type de LED 27 LED MidPower monochromes / Blanc froid (~6000°K)
Groupe de risque 1 (risque faible) selon IEC62471:2006
Indice de protection IP-68
Flux lumineux max 1400 lm maxi
Le projecteur ne doit jamais être alimenté hors d’eau.
2. Contenu de l’emballage
1 BRIO projecteur20 avec
• 1 transformateur 230V / 12V (MPTR0227)
• 3.5 m de câble prémonté
• 1 diffuseur
• 2 joints d'étanchéité (MPCS01K5)
• Notice technique (ce document)
3. Description
Les projecteurs à LED BRIO WOM20 sont conçus pour éclairer les bassins hors-sol équipés de
refoulement de filtration en 1.5''. Ils se vissent directement dans le refoulement tout en laissant
circuler le flux de filtration.

Notice Technique WOM20 v1.1FR
www.ccei.fr 3
4. Installation
Les WOM20 s’installent dans la buse de refoulement de la filtration du bassin.
Mise en place du projecteur :
• Passer le câble dans le guide prévu au dos du support de projecteur
• Démonter la boule ou le diffuseur d'origine en le dévissant
• Mettre en place le projecteur en faisant passer le câble par-dessus la paroi (le transformateur
reste impérativement à l'extérieur du bassin) puis visser le diffuseur fourni avec votre projecteur
• Raccorder le connecteur sur le transformateur et le visser
• Brancher le transformateur dans une prise 230V protégée par un dispositif différentiel 30 mA
Utilisez les joints caoutchouc si besoin pour completer un éventuel jeu au vis-
sage (selon la marque et le modèle de la buse de refoulement)

Notice Technique WOM20 v1.1FR
www.ccei.fr 4
A. Déclaration de conformité
La société Bleu Electrique SAS (FR47403521693) déclare que le pro-
duit WOM20 satisfait aux exigences de sécurité et de compatibilité élec-
tromagnétique des directives européennes 2006/95/CE et 2004/108/CE.
Emmanuel Baret
Marseille, le 12/06/2016
Cachet Distributeur
Date de la vente : . . . . . . . . . . . . . . . . . . . . . . . N° de lot : . . . . . . . . . . . . . . . . . . . . . . . . . . .

Technical Manual
MPNT0143 v1.1MULTI (14/06/2016)
WOM20
Underwater LED lighting
for above ground pools
Réf : PF10R422
Table of Contents
1. Technical characteristics ........................................................................................................ 2
2. Packaging contents ................................................................................................................ 2
3. Description ............................................................................................................................ 2
4. Installation ............................................................................................................................. 3
A. Declaration of conformity .................................................................................................. 4
Read these instructions carefully before installing, commissioning and using
this product.

Technical Manual WOM20 v1.1MULTI
www.ccei.fr 2
1. Technical characteristics
Dimensions Height 384mm / width 254mm
Installation On 1.5" vacuum point
Power supply Voltage: 12 V~ AC / Frequency: 50Hz/60Hz
Consumed power 25W
Weight 990g (projector + cable) / 2.7kg (with packaging)
LED type 27 monochrome MidPower LEDs / Cool White (~ 6000°K)
Risk group 1 (low risk) according to IEC62471:2006
IP Rating IP-68
Max light stream 1400 lm max.
Floodlights must never be turned on outside of water.
2. Packaging contents
1 BRIO light with
• 1 transformer 230V / 12V (MPTR0227)
• 3.5 m pre-equipped cable
• 1 eyeball
• 2 o-rings (MPCS01K5)
• user manual (this document)
3. Description
BRIO WOM20 LED light are designed to light the above ground pools fitted with 1.5" outlets. They
are screwed directly in the return inlet without obstructing the water flow.

Technical Manual WOM20 v1.1MULTI
www.ccei.fr 3
4. Installation
The WOM20 are mounted in the return inlet of the pool.
Installation of the light :
• Route the cable through the specific support at the back of the light
• Unscrew the eyeball or nozzle initially mouted
• Mount the light with the cable going above the pool wall (the transformer MUST remain out of
the pool) and screw the eyeball provided with the light.
• Connect the plug on the transformer and tighten it
• Power the transformer with a 230V socket protected by a 30mA residual circuit breaker.
If required you may use the rubber rings to avoid any backlash while tighten-
ing (depending of the brand of the return inlet)

Technical Manual WOM20 v1.1MULTI
www.ccei.fr 4
A. Declaration of conformity
Bleu Electrique SAS (FR47403521693) declares that the product-
WOM20 meets the safety and electromagnetic compatibility re-
quirements of European Directives 2006/95/EC and 2004/108/EC.
Emmanuel Baret
Marseille, on 14/06/2016
Distributor's stamp
Date of sale: . . . . . . . . . . . . . . . . . . . . . . . Batch N°: . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betriebsanleitung
MPNT0143 v1.1MULTI (15/06/2016)
WOM20
LED-Unterwasserbeleuch-
tung für Aufstellbecken
Art.-Nr.: PF10R422
Inhaltsverzeichnis
1. Technische Kenndaten ........................................................................................................... 2
2. Inhalt der Verpackung ........................................................................................................... 2
3. Beschreibung ......................................................................................................................... 2
4. Installation ............................................................................................................................. 3
A. Konformitätserklärung ....................................................................................................... 4
Diese Anweisung vor der Installation, Inbetriebnahme oder Benutzung dieses
Produkts aufmerksam lesen.

Betriebsanleitung WOM20 v1.1MULTI
www.ccei.fr 2
1. Technische Kenndaten
Abmessungen Höhe 384mm / Breite 254mm
Installation Auf 1,5" Bürstenanschluss
Stromversorgung Spannung: 12 V ~ (AC) / Frequenz: 50 Hz/60 Hz
Leistungsaufnahme 25W
Gewicht 990g (Strahler + Kabel) / 2,7kg (mit Verpackung)
LED-Typ 27 monochrome MidPower-LED / Kaltweiß (~6000°K)
Risikogruppe 1 (geringes Risiko) gemäß IEC62471:2006
Schutzklasse IP-68
Lichtleistung max. 1400 lm max.
Der Projektor darf niemals außerhalb des Wassers an das Stromnetz ange-
schlossen werden.
2. Inhalt der Verpackung
1 Strahler BRIO WOM mit
• 1 Transformer 230V / 12V (MPTR0227)
• 3.5 m Kabel (vormontiert)
• 1 Blende für Einlaufdüse
• 2 Dichtungen (MPCS01K5)
• Bedienungsanleitung (dieses Dokument)
3. Beschreibung
Die BRIO WOM20 LEDs Strahler wurden für die Beleuchtung von Aufstellbecken entwickelt,
die mit 1,5" Einlaufdüsen ausgestattet sind. Sie werden einfach in die gängigsten Einlaufdüsen
geschraubt, ohne den Wasserfluß zu verhindern.

Betriebsanleitung WOM20 v1.1MULTI
www.ccei.fr 3
4. Installation
Die WOM20 werden in die Einlaufdüsen geschraubt.
Installation des Scheinwerfers :
• Führen Sie das Kabel durch die Halterung auf der Rückseite des Scheinwerfers
• Schrauben Sie die verstellbare Kugel oder die Blende, die urspünglich montiert war, ab
• Montieren Sie den Scheinwerfer mit dem Kabel über der Poolwand (der Transformator MUSS
außerhalb des Beckens sein) und schrauben Sie die Blende der Einlaufdüse, die mit dem Schein-
werfer geliefert ist.
• Stecken Sie den Anschluß in den Transformator und schrauben Sie ihn fest
• Schließen Sie den Transformator an eine mit einem Differenzstromschalter gesicherte 230V
Steckdose an
Wenn nötig benutzen Sie die mitgelieferten Dichtungen, um eventuellen Spiel-
raum beim Festschrauben zu reduzieren (je nach Hersteller und Modell der
Einlaufdüse)

Betriebsanleitung WOM20 v1.1MULTI
www.ccei.fr 4
A. Konformitätserklärung
Die Gesellschaft Bleu Electrique SAS (FR47403521693) erklärt, dass das Pro-
duktWOM20 den Anforderungen an Sicherheit und elektromagnetischer Kompa-
tibilität der europäischen Richtlinien 2006/95/CE et 2004/108/CE erfüllt gelistet.
Emmanuel Baret
Marseille, am 15/06/2016
Stempel Händler
Verkaufsdatum: . . . . . . . . . . . . . . . . . . . . . . . Seriennr.: . . . . . . . . . . . . . . . . . . . . . . . . . . .
