ccei WOM20 User manual

Notice Technique
WOM20 (ou
WOX30R)
Éclairage à LED subaqua-
tique pour piscine hors-sol
Réf : PF10R420 / PF10R422
Table des matières
1. Caractéristiques techniques ......................................................................................................... 1
2. Contenu de l’emballage ............................................................................................................. 2
3. Installation ................................................................................................................................ 2
4. Utilisation - Télécommande radio (PF10R420) ............................................................................. 3
A. Déclaration de conformité ....................................................................................................... 4
Lire attentivement cette notice avant d'installer, de mettre en service, ou d'utiliser ce produit.
Utilisation immergée seulement
Utiliser un transformateur de sécurité seulement
1. Caractéristiques techniques
Dimensions Hauteur 320mm / profondeur 44mm
Installation Sur prise balai 1,5" (piscine hors-sol)
Alimentation Tension : 12 V ~ (AC) / Fréquence : 50Hz/60Hz
Puissance consommée 25W (Version M20 )
40W (Version X30)
Type de LED
M20 - 27 LED MidPower / Blanc froid (~6000°K)
X30 - 9 LED de puissance monochrome (3R/3G/3B)
+ 6 LED MidPower blanc froid 6000°K
Groupe de risque 1 (risque faible) selon IEC62471:2006
Indice de protection IP-68
Flux lumineux max 1400 lm maxi (Versions M20)
1150 lm maxi -selon couleur (Version X30)
MPNT0143 v2.0 ML (30/05/2018)

Notice Technique WOM20 (ou WOX30R) v2.0
ML
2. Contenu de l’emballage
1 BRIO WOM20 (ou WOX30R) avec
• 1 transformateur 230V / 12V
• 3.5 m de câble prémonté
• 1 diffuseur
• 2 joints d'étanchéité
• 1 télécommande radio (MPRD0105) - PF10R420
• Notice technique (ce document)

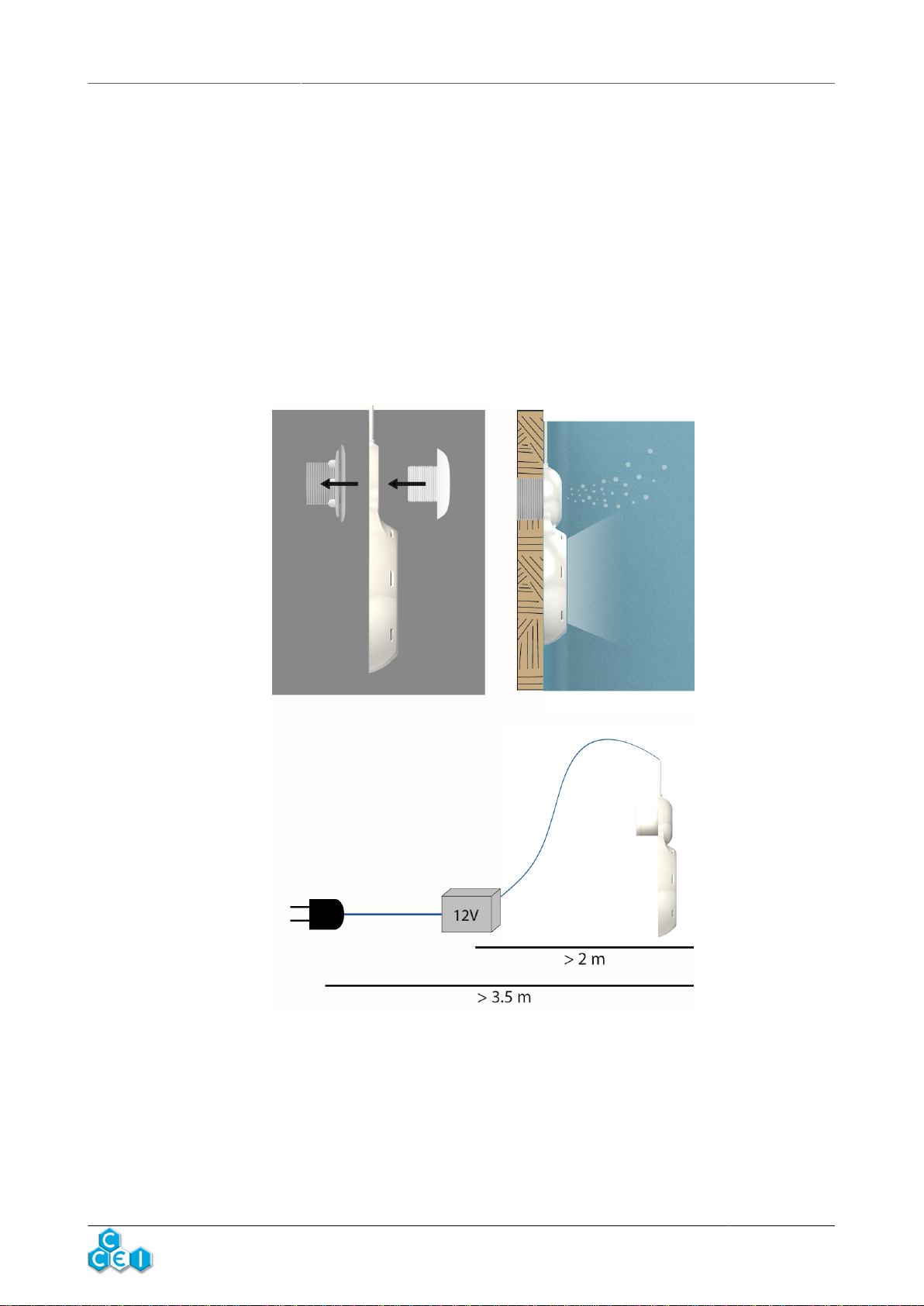

3. Installation
www.c-
cei.fr 2

Notice Technique WOM20 (ou WOX30R) v2.0
ML
4. Utilisation - Télécommande radio (PF10R420)
La télécommande radio permet de piloter à distance les changements de couleurs. Un support mural est fourni
en accessoire. Ce support se fixe sur une paroi à l'aide de deux vis, afin de recevoir l’émetteur lorsqu'il n'est
pas utilisé.
Bouton Fonction
Marche / Arrêt
Ce bouton permet d'arrêter et mettre en marche le projecteur. Ce dernier se rallume
dans la couleur ou la séquence dans laquelle il était lors de sa dernière extinction.
Fixe / Programme
Lorsque le projecteur est éclairé un appui sur cette touche permet de basculer du
mode « fixe » en mode « animation ». Si la piscine était éclairée en mode fixe,
l'appui sur cette touche provoque le lancement de l'animation n°1. Si une animation
se déroulait au moment de l'appui sur cette touche, l'éclairage de la piscine bascule
en Blanc (couleur fixe n°1).
Précédent et Suivant
Ces touches et permettent de faire défiler les couleurs (1 à 11) et les animations (1
à 7).
Couleurs fixes et séquences disponibles
•1 à 11 : couleurs fixes. 1.Blanc pur | 2.Bleu | 3.Bleu Lagon | 4.Cyan | 5.Violet | 6.Magenta | 7.Rose |
8.Rouge | 9.Orange | 10.Vert | 11.Vert d'eau
•12 à 18 : séquences. 12.Fast gradient | 13.Slow raimbow | 14.Colours parade | 15.Techno rhythm | 16.Blue
variations | 17.Random parade | 18. Ramdom colours
www.c-
cei.fr 3

Notice Technique WOM20 (ou WOX30R) v2.0
ML
A. Déclaration de conformité
La société Bleu Electrique SAS (FR47403521693) déclare que le produit
WOM20 (ou WOX30R) satisfait aux exigences de sécurité et de compatibili-
té électromagnétique des directives européennes 2014/35/UE et 2014/30/UE.
Emmanuel Baret
Marseille, le 30/05/2018
Cachet Distributeur
Date de la vente : . . . . . . . . . . . . . . . . . . . . . . . N° de lot : . . . . . . . . . . . . . . . . . . . . . . . . . . .
www.c-
cei.fr 4

Technical Manual
WOM20 (& X30R)
Underwater LED light-
ing for above ground pools
Réf : PF10R420 (color) / PF10R422 (white)
Table of Contents
1. Technical characteristics ............................................................................................................ 1
1.1. Packaging contents ......................................................................................................... 2
2. Installation ................................................................................................................................ 2
3. Remote control - use (PF10R420 only) ........................................................................................ 3
A. Declaration of conformity ....................................................................................................... 4
Read these instructions carefully before installing, commissioning and using this product
Floodlights must never be turned on outside of water
Always use safety transformer only
1. Technical characteristics
Dimensions Height 320mm / thickness 44mm
Installation On 1.5" return fitting
Power supply Voltage: 12 V~ AC / Frequency: 50Hz/60Hz
Consumed power PF10R420 (color model) : 30W
PF10R422 (white model) : 25W
LED type
M20 - 27 monochrome MidPower LEDs / Cool White (~ 6000°K)
X30R - 9 PowerLED monochrome LEDs (3R/3G/3B)
+ 6 MidPower cool white LEDs 6000°K
Risk group 1 (low risk) according to IEC62471:2006
IP Rating IP-68
Max light stream PF10R420 (color model) : According to color/1150 lm max. (in white)
PF10R422 (white model) : 1150 lm max.
MPNT0143 v2.0 ML (30/05/2018)

Technical Manual WOM20 (& X30R) v2.0
ML
1.1. Packaging contents
1 BRIO 20 (& X30R) with
• 1 transformer 230V / 12V
• 3.5 m pre-equipped cable
• 1 eyeball
• 2 o-rings
• user manual (this document)
• 1 radio remote (PF10R420)
2. Installation
www.c-
cei.fr 2

Technical Manual WOM20 (& X30R) v2.0
ML
3. Remote control - use (PF10R420 only)
The radio-frequency remote control can be used to control colour changes. A wall mount is also supplied.
This mount is attached to a wall using two screws, it holds the emitter when not in use.
Key Function
On / Off
This button turns the floodlights on and off. When turning back on they will be the
same colour or in the same sequence as when they were turned off.
Set / Program
Whenthefloodlightison,thiskeywillswitchbetween“set”and“sequence”modes.
When the pool is lit in set mode, pressing this key will start sequence n°1. If a
sequence is running when the key is pressed, the pool lighting will switch to white
(set colour n°1).
Last and Next
These keys are used to scroll through colours (1 to 11) and sequences (1 to 7).
Available colors and shows
•1 to 11 : fix color. 1.White | 2.Blue | 3.Lagoon | 4.Cyan | 5.Violet | 6.Magenta | 7.Pink | 8.Red | 9.Orange
| 10.Green | 11.Sea green
•12 à 18 : shows. 12.Fast gradient | 13.Slow raimbow | 14.Colours parade | 15.Techno rhythm | 16.Blue
variations | 17.Random parade | 18. Ramdom colours
www.c-
cei.fr 3

Technical Manual WOM20 (& X30R) v2.0
ML
A. Declaration of conformity
Bleu Electrique SAS (FR47403521693) declares that product WOM20
(& X30R) is compliant with the safety and electromagnetic compatibil-
ity requirements of European directives 2014/35/UE and 2014/30/UE .
Emmanuel Baret
Marseilles, on 30/05/2018
Distributor's stamp
Date of sale: . . . . . . . . . . . . . . . . . . . . . . . Batch N°: . . . . . . . . . . . . . . . . . . . . . . . . . . .
www.c-
cei.fr 4

Manual Técnico
WOM20 (ou
WOX30R)
Iluminación LED subacuática
Réf : PF10R420 / PF10R422
Tabla de contenidos
1. Características técnicas .............................................................................................................. 1
2. Contenido del embalaje ............................................................................................................. 2
3. Instalación ................................................................................................................................ 2
4. Utilización - Mando a distancia por radio (PF10R420) .................................................................. 3
A. Declaración de conformidad .................................................................................................... 4
Leer atentamente estas instrucciones antes de instalar, poner en servicio, o utilizar este pro-
ducto.
El proyector nunca debe alimentarse fuera del agua.
Siempre utilizar un transformador de seguridad
1. Características técnicas
Dimensiones Altura 320 mm / 44mm
Instalación Conexión en la boquilla de impulsión 1,5"
Alimentación Tensión: 12 V ~ (AC) / Frecuencia : 50Hz/60Hz
Consumo de energía 25W (versión M20)
X30 (versión X30R)
Tipo de LED
M20 - 27 LED MidPower monocromas / Blanco frío (~6000°K)
9 LED de potencia monocromo (3R/3G/3B) (X30R)
+ 6 LED MidPower blanco frío 6000°K (X30R)
Grupo de riesgo 1 (bajo riesgo) de acuerdo con IEC62471:2006
Índice de protección IP-68
Flujo luminoso máximo 1400 lm máx. (M20)
1150 lm máx. (X30R)
MPNT0143 v2.0 ML (30/05/2018)

Manual Técnico WOM20 (ou WOX30R) v2.0
ML
2. Contenido del embalaje
1 BRIO WOM con
• 1 transformador 230V / 12V
• 3.5 m de cable (premontado)
• 1 difusor
• 2 juntas
• Nota técnica (este documento)
• Radio suministrado (PF10R420)
3. Instalación
www.c-
cei.fr 2

Manual Técnico WOM20 (ou WOX30R) v2.0
ML
4. Utilización - Mando a distancia por radio (PF10R420)
El mando por radio permite controlar a distancia los cambios de colores. Se suministra un soporte mural en
accesorio. Este soporte se fija a una pared con dos tornillos, con el fin de recibir el emisor cuando no se utiliza.
Botón Función
Encendido / Apagado
Este botón permite apagar y encender el proyector. Este último se enciende del color
de la secuencia en la que estaba en su última extinción.
Fijo / Programa
Cuando el proyector está encendido, si se pulsa esta tecla se pasa del modo "fijo"
al modo "animación". Si la piscina estaba encendida en modo fijo, cuando se pulsa
esta tecla se lanza la animación n°1. Si ya había una animación cuando se pulsó esta
tecla, la iluminación de la piscina pasa a Blanco (color fijo nº 1).
Anterior y Siguiente
Estas teclas permiten la sucesión de los colores (1 a 11) y las animaciones (1 a 7).
Los colores y animaciones se desfilan según el mismo orden:
•1 hasta 11 : colores fijos. 1.Blanco puro | 2.Azul profundo | 3.Azul laguna | 4.Cian | 5.Violeta | 6.Magenta
| 7.Rosa | 8.Rojo | 9.Naranja | 10.Esmeralda | 11.Verde agua
•12 hasta 18 : animaciones. 12.Fast gradient | 13.Slow raimbow | 14.Colors parade | 15.Techno rhythm |
16.Blue variations | 17.Random parade | 18. Ramdom colors
www.c-
cei.fr 3

Manual Técnico WOM20 (ou WOX30R) v2.0
ML
A. Declaración de conformidad
La empresa Bleu Electrique SAS (FR47403521693) declara que el produc-
to WOM20 (ou WOX30R) cumple las exigencias de seguridad y compatibilidad
electromagnética de las Directivas Europeas C.E.M (2014/30/UE), Baja Tensión
(2014/35/UE), RoHS (2011/65/UE), DEEE (2002/96/CE) y REACH (1907/2006).
Emmanuel Baret
Marseille, la 30/05/2018
Sello del Distribuidor
Fecha de venta: . . . . . . . . . . . . . . . . . . . . . . . N° de lote: . . . . . . . . . . . . . . . . . . . . . . . . . . .
www.c-
cei.fr 4

Instrução técnica
WOM20 (& X30R)
Iluminação com LED subaquático
Réf : PF10R420 / PF10R422
Índice
1. Características técnicas .............................................................................................................. 1
1.1. Conteúdo da embalagem ................................................................................................. 2
2. Instalação ................................................................................................................................. 2
3. Utilização - Telecomando rádio (PF10R420) ................................................................................ 3
A. Declaração de conformidade ................................................................................................... 4
Ler atentamente este manual antes de instalar, colocar em funcionamento ou utilizar este pro-
duto.
1. Características técnicas
Dimensões Altura 320 mm / comprimento 44 mm
Instalação Sobre tomada de aspiração 1,5"
Alimentação Tensão: 12 V ~ (AC) / Frequência: 50 Hz / 60 Hz
Potência consu-
mida
25W (M20)
40W (X30R)
Tipo de LED
M20 - 27 LED MidPower monocromáticos / Branco frio (~6000 °K)
X30R - 9 LED de potência monocromática (3R/3G/3B)
+ 6 LED MidPower branco frio 6000°K
Grupo de risco 1 (risco baixo) segundo a CEI62471:2006
Índice de prote-
ção IP-68 (após instalação)
Fluxo luminoso
máx.
1400 lm máx (M20)
Consoante a cor / 1150 lm máx. (em branco) (X30R)
MPNT0143 v2.0 ML (30/05/2018)

Instrução técnica WOM20 (& X30R) v2.0
ML
1.1. Conteúdo da embalagem
1 BRIO WOM com
• 1 transformador 230V / 12V
• Cabo 3.5 m (pré-montado)
• 1 difusor
• 2 vedantes
• Instrução técnica (este documento)
• 1 telecomando rádio com 4 canais "BRiO®" (PF10R420)
2. Instalação
www.c-
cei.fr 2

Instrução técnica WOM20 (& X30R) v2.0
ML
3. Utilização - Telecomando rádio (PF10R420)
O telecomando rádio permite orientar as alterações de cores à distância. É fornecido um suporte de parede
como acessório. O suporte fixa-se na parede com a ajuda de dois parafusos, de forma a acolher o emissor
quando este não é utilizado.
Botão Função
Ligar / Desligar
Este botão permite parar e ligar o projetor. Este último reacende-se com a cor ou
sequência que tinha na última vez que foi desligado.
Fixo / Programa
Quando o projetor está iluminado, carregar nesta tecla permite passar do modo «fi-
xo» para o modo «animação». Se a piscina estiver iluminada em modo fixo, carre-
gar nesta tecla provoca o arranque da animação n.º1. Se houver uma animação ativa
no momento em que toca nesta tecla, a iluminação da piscina passa para Branco
(cor fixa n.º1).
Anterior e Seguinte
Estas teclas permitem deslocar as cores (1 a 11) e animações (1 a 7).
•1à 11 :Fixo . 1.Branco puro | 2.Azul | 3.Azul Lagoa | 4.Ciano | 5.Violeta | 6.Magenta | 7.Rosa | 8.Vermelho|
9.Laranja | 10.Verde | 11.Verde agua
•12 à 18 : animação . 12.Fast gradient | 13.Slow raimbow | 14.Colours parade | 15.Techno rhythm | 16.Blue
variations | 17.Random parade | 18. Ramdom colours
www.c-
cei.fr 3

Instrução técnica WOM20 (& X30R) v2.0
ML
A. Declaração de conformidade
A sociedade Bleu Electrique SAS (FR47403521693) declara que o produ-
to WOM20 (& X30R) cumpre as exigências de segurança e compatibili-
dade eletromagnética das diretivas europeias 2014/35/UE e 2014/30/UE.
Emmanuel Baret
Marseille, a 30/05/2018
Carimbo do Distribuidor
Data da venda: . . . . . . . . . . . . . . . . . . . . . . . N.º de lote: . . . . . . . . . . . . . . . . . . . . . . . . . . .
www.c-
cei.fr 4

Scheda tecnica
WOM20 (& WOX30R)
Sistemi di illuminazione a LED subacquei
Réf : PF10R420 (X30) / PF10R422 (M20)
Indice
1. Caratteristiche tecniche .............................................................................................................. 1
1.1. Contenuto della confezione .............................................................................................. 2
2. Installazione ............................................................................................................................. 2
3. Utilizzo - Telecomando radio (PF10R420) ................................................................................... 3
A. Dichiarazione di conformità .................................................................................................... 4
1. Caratteristiche tecniche
Dimensioni Altezza 320 mm / profondità 44 mm
Installazione Su presa a spazzola da 1,5"
Alimentazione Tensione: 12 V ~ (CA) / Frequenza: 50 Hz/60 Hz
Potenza consumata 25 W (M20)
40 W (X30R)
Tipo di LED
M20 - 27 LED monocromi a media potenza / Bianco freddo (~6.000°K)/
Bianco caldo (~3.000°K)
9 LED di potenza versione monocromatica (3R/3G/3B) (WOX30R)
+ 6 LED MidPower bianco freddo da 6.000°K
Gruppo di rischio 1 (rischio debole) secondo la norma IEC62471:2006
Indice di protezione IP-68 (dopo l'installazione)
Flusso luminoso max 1.400 lm max. (M20)
A seconda del colore / 1.150 lm max. (bianco) (X30R)
MPNT0143 v2.0 ML (30/05/2018)

Scheda tecnica WOM20 (& WOX30R) v2.0
ML
Leggere attentamente queste istruzioni prima dell'installazione, della messa in servizio o dell'u-
tilizzo del presente prodotto.
1.1. Contenuto della confezione
1 BRIO WOM 20 (& WOX30R) con
• 1 trasformatore 230V / 12V
• 3.5 m cavo (premontato)
• 1 diffusore
• 2 guarnizioni
• Scheda tecnica (il presente documento)
• 1 telecomando radio 4 vie "BRiO®" con supporto a muro del telecomando (PF10R420)
2. Installazione
www.ccei.fr 2

Scheda tecnica WOM20 (& WOX30R) v2.0
ML
3. Utilizzo - Telecomando radio (PF10R420)
Il telecomando radio permette di gestire a distanza i cambiamenti di colore. Un supporto da parete viene
fornito come accessorio. Questo supporto si fissa su una parete con l'ausilio di due viti, in modo da contenere
il dispositivo di trasmissione quando non è utilizzato.
Pulsante Funzione
Avvio / Arresto
Il pulsante permette di arrestare e mettere in funzione il proiettore. Quest'ultimo si
riaccende riproducendo l'ultima sequenza proposta quando è stato spento l'ultima
volta.
Fisso / Programma
Quando il proiettore è acceso una pressione su questo tasto permette di passare dalla
modalità "fisso" alla modalità "animazione". Se la piscina era illuminata in modalità
"fisso", la pressione del tasto genera il lancio dell'animazione n. 1. Se nel momento
in cui viene premuto il tasto era in corso un'animazione, l'illuminazione della piscina
passa al bianco (colore fisso n. 1).
Precedente e Seguente
Questi tasti permettono l'alternanza dei colori (da 1 a 11) e delle animazioni (da 1
a 7).
I colori e le sequenze scorrono secondo un'ordine definito :
•Da 1 a 11 : Colori fissi. 1.Bianco puro | 2.Blu | 3.Blu laguna | 4.Ciano | 5.Viola | 6.Magenta | 7.Rosa |
8.Rosso | 9.Arancione | 10.Verde | 11.Verde acqua
•Da12a18:sequenze.12.Fastgradient |13.Slowrainbow |14.Coloursparade |15.Technorhythm |16.Blue
variations | 17.Random parade | 18. Random colours
www.ccei.fr 3

Scheda tecnica WOM20 (& WOX30R) v2.0
ML
A. Dichiarazione di conformità
La società Bleu Electrique SAS (FR47403521693) dichiara che il prodot-
to WOM20 (& WOX30R) soddisfa i requisiti di sicurezza e di compatibi-
lità elettromagnetica delle direttive europee 2006/95/CE e 2004/108/CE.
Emmanuel Baret
Marseille, il 30/05/2018
Timbro del Distributore
Data di vendita: . . . . . . . . . . . . . . . . . . . . . . . N. del lotto: . . . . . . . . . . . . . . . . . . . . . . . . . . .
www.ccei.fr 4
