Chamberlain 41A7114-7 User manual

1
You will need:
• 1/4" nut driver or socket, Phillips head screwdriver.
NOTE: Close the garage door BEFORE installing the travel module.
TRAVEL MODULE
Model 41A7114-7
Preparation
Disassemble the garage door opener
1
To prevent possible SERIOUS INJURY or
DEATH:
• Disconnect ALL electric and battery
power BEFORE performing ANY service
or maintenance.
The garage door MUST be in the fully
closed position during installation.
ALWAYS wear protective gloves and eye
protection when changing the battery or
working around the battery compartment.

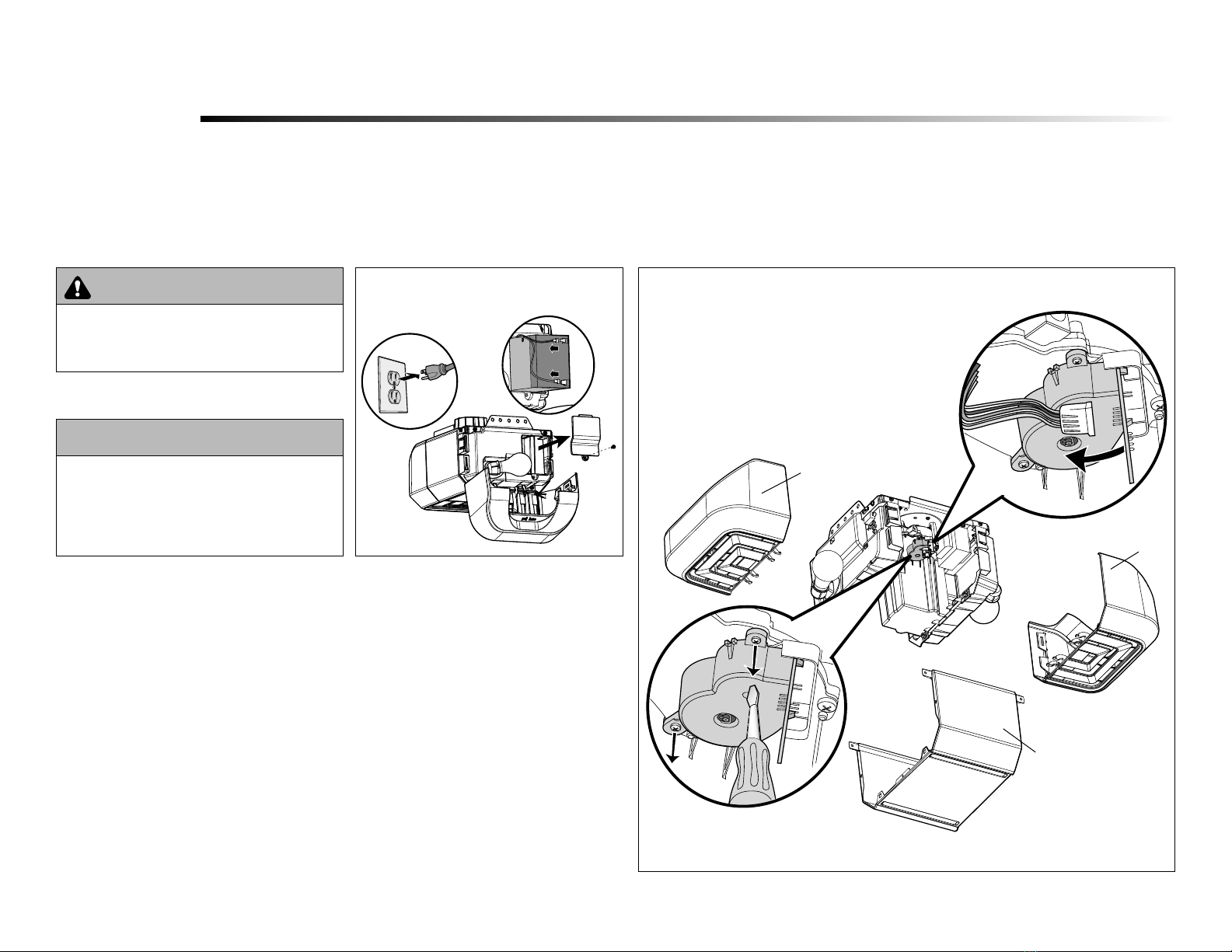

1.1 Disconnect all electrical and battery
power (if applicable) to the garage door
opener.
A
B
D
C
1.2 Disassemble the garage door opener by
removing the following:
A Light lens
B Cover
C Wire harness from the travel module
D Travel module (to remove, locate
the 2 screws which hold the travel
module to the motor and remove).
1.3 Discard the old travel module.
A
NOTE: The images throughout this manual are for reference and your product may look different.

2
2.1 Install the new travel module by aligning
the spindle to the motor.
2.2 Ensure the 2 mounting holes (A) are
aligned with the motor. Fasten the travel
module to the motor with 2 screws (B).
IMPORTANT: When aligning the travel module
to the motor, you may need to twist the travel
module back and forth until the spindle is
seated and properly aligned.
2.3 Reconnect the wire harness to the travel
module.
2.4 Reassemble the garage door opener.
2.5 Reapply all electrical and battery power to
the garage door opener.
2.6 Proceed to Adjustments.
Installation
Install the new travel module
TRAVEL MODULE
2
Spindle
A
B
Spindle
BACK
FRONT
A
A
A
A
Mounting Holes (A)
FRONT
BACK

3
Program the travel
1
Without a properly installed safety reversal
system, persons (particularly small children)
could be SERIOUSLY INJURED or KILLED by
a closing garage door.
• Incorrect adjustment of garage door travel
limits will interfere with proper operation
of safety reversal system.
• After ANY adjustments are made, the
safety reversal system MUST be tested.
Door MUST reverse on contact with 1-1/2"
(3.8 cm) high object (or 2x4 laid flat) on
floor.

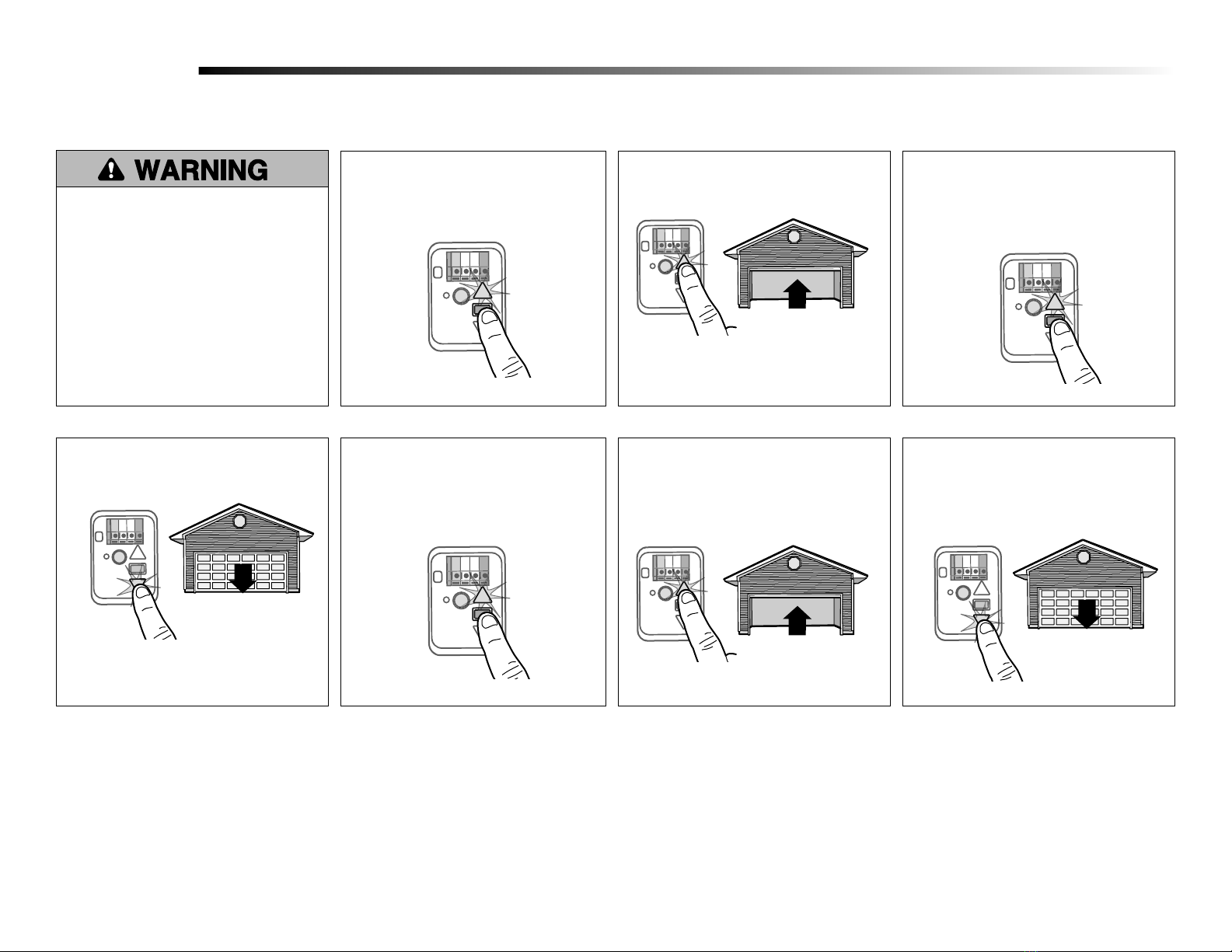

1.1 Press and hold the Adjustment Button
until the UP Button begins to flash and/
or a beep is heard.
1.2 Press and hold the UP Button until the
door is in the desired UP position.
1.3 Once the door is in the desired
UP position press and release the
Adjustment Button. The garage door
opener lights will flash twice and the
DOWN Button will begin to flash.
NOTE: The UP and DOWN Buttons can be used to move
the door up and down as needed.
1.4 Press and hold the DOWN Button
until the door is in the desired DOWN
position.
NOTE: The UP and DOWN Buttons can be used to move
the door up and down as needed.
1.5 Once the door is in the desired
DOWN position press and release the
Adjustment Button. The garage door
opener lights will flash twice and the UP
Button will begin to flash.
1.6 Press and release the UP Button. When
the door travels to the programmed UP
position, the DOWN Button will begin
to flash.
1.7 Press and release the DOWN Button.
The door will travel to the programmed
DOWN position. Programming is
complete.
* If the garage door opener lights are flashing 5 times during the steps for Program the Travel, the programming has timed out. If the garage door opener lights are flashing 10 times during the steps for
Program the Travel, the safety reversing sensors are misaligned or obstructed. When the sensors are aligned and unobstructed, cycle the door through a complete up and down cycle using the remote
control or the UP and DOWN buttons. Programming is complete. If you are unable to operate the door up and down, repeat the steps for Programming the Travel.
Adjustment

4
Without a properly installed safety reversing
sensor, persons (particularly small children)
could be SERIOUSLY INJURED or KILLED by
a closing garage door.
3.2 Press the remote control push button
to close the door. The door will not
move more than an inch (2.5 cm), and
the garage door opener lights will flash
10 times.
Test the Protector System®
3.1 Open the door. Place the garage door
opener carton in the path of the door. The garage door opener will not close from a remote control if the LED in either safety
reversing sensor is off (alerting you to the fact
that the sensor is misaligned or obstructed).
If the garage door opener closes the door when
the safety reversing sensor is obstructed (and
the sensors are no more than 6 inches [15 cm]
above the floor), call for a trained door systems
technician.
3
2.1 With the door fully open, place a 1-1/2
inch (3.8 cm) board (or a 2x4 laid flat)
on the floor, centered under the garage
door.
Test the Safety Reversal System
2.2 Press the remote control push button to
close the door. The door MUST reverse
when it makes contact with the board.
If the door stops and does not reverse on the
obstruction, the travel needs to be adjusted
(refer to Adjustment Step 1).
Repeat the test. When the door reverses upon
contact with the 1-1/2 inch board, remove the
board and open/close the door 3 or 4 times to
test the adjustment.
If the test continues to fail, call a trained door
systems technician.
Without a properly installed safety reversal
system, persons (particularly small children)
could be SERIOUSLY INJURED or KILLED by
a closing garage door.
• Safety reversal system MUST be tested
every month.
• After ANY adjustments are made, the
safety reversal system MUST be tested.
Door MUST reverse on contact with 1-1/2"
high (3.8 cm) object (or 2x4 laid flat) on
the floor.
2

5
Outils requis :
• Un tourne-écrou ou manchon de 1/4 po, un tournevis à tête cruciforme.
REMARQUE : Fermez la porte de garage AVANT l’installation du module de voyage.
MODULE DE VOYAGE
Modéle 41A7114-7
Préparation
Démontage de l'ouvre-porte de garage
1
Pour éviter des BLESSURES GRAVES ou FATALES :
• Débranchez TOUTE alimentation électrique et piles
AVANT d’effectuer TOUT entretien ou maintenance.
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
La porte de garage DOIT être complètement fermée
pendant l’installation.
Portez TOUJOURS des gants de protection et des
lunettes de sécurité lorsque vous changez la pile ou
travaillez aux alentours du compartiment de pile.
ATTENTION
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

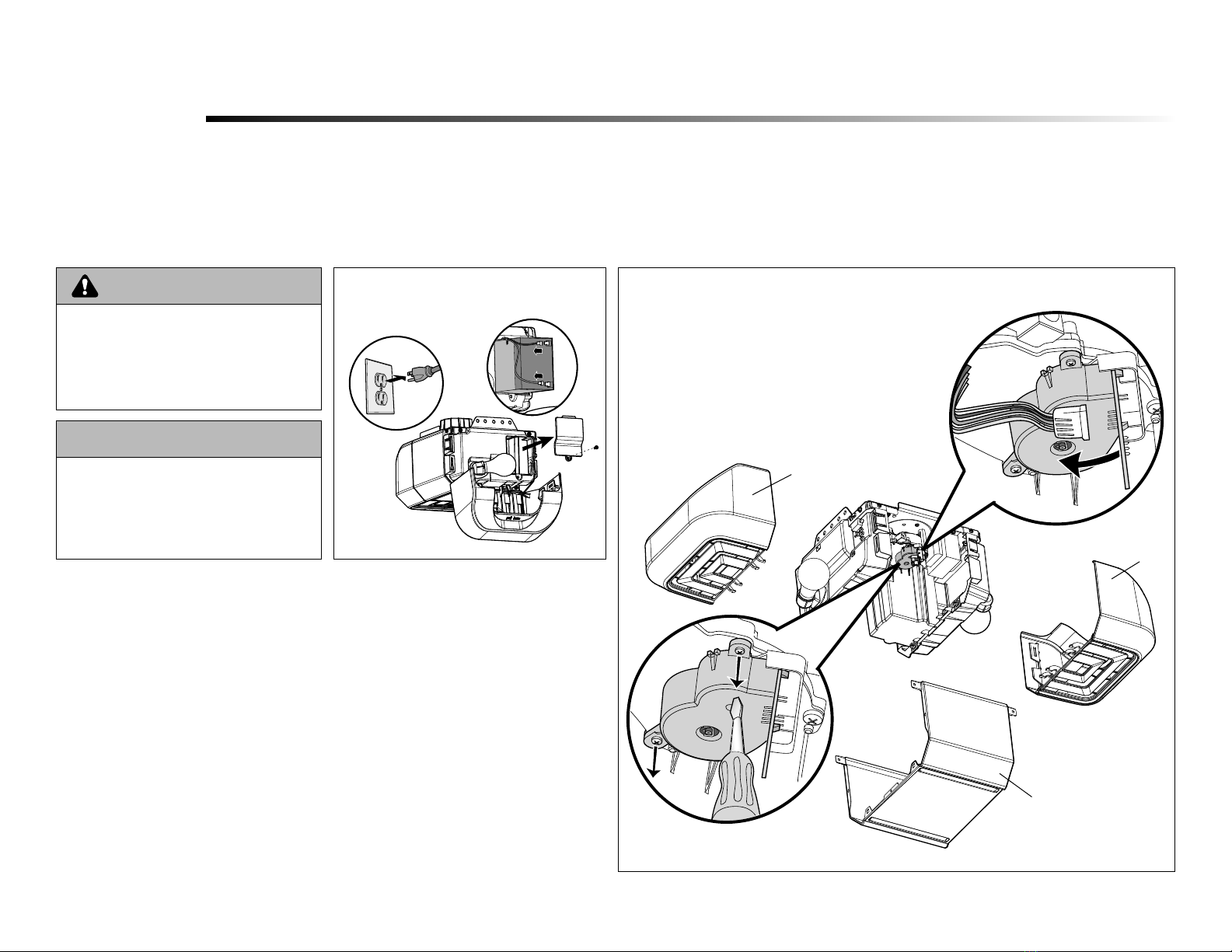

1.1 Déconnectez l’alimentation électrique et
les piles (le cas échéant) connectées à
l’ouvre-porte de garage.
A
B
D
C
1.2 Démontez l’ouvre-porte de garage en déposant les
pièces suivantes :
A Lentille de la lampe
B Couvercle
C Harnais à fils du module de voyage
D Module de voyage (pour enlever le module,
trouvez les deux vis qui le maintiennent au
moteur et dévissez-les).
1.3 Jetez le module de voyage usagé.
A
REMARQUE : Les illustrations de ce mode d’emploi ne servent qu’à titre de référence. Votre appareil peut
avoir un aspect différent.

6

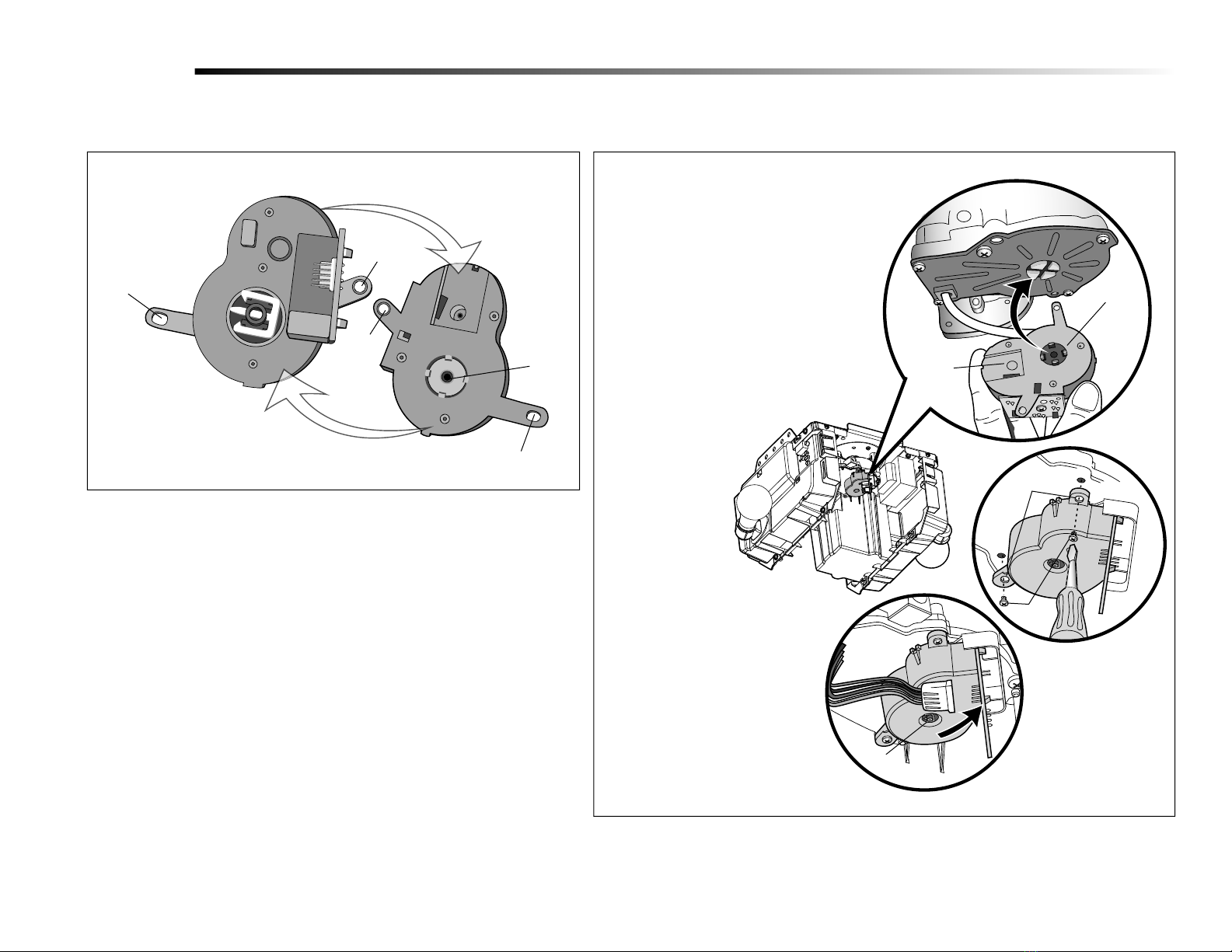

2.1 Installez le nouveau module de voyage en alignant
la broche sur le moteur.
2.2 Veillez à aligner les deux trous de montage (A)
sur le moteur. Attachez le module de voyage au
moteur avec deux vis (B).
IMPORTANT : En alignant le module de voyage sur
le moteur, il peut être nécessaire de faire tourner le
module dans un mouvement de va-et-vient jusqu’à ce
que la broche soit assise et correctement alignée.
2.3 Reconnectez le harnais à fils au module de voyage.
2.4 Remontez l’ouvre-porte de garage.
2.5 Raccordez l’alimentation électrique et les piles
activant l’ouvre-porte de garage.
2.6 Assez à la phase Réglages.
Installation
Installation du nouveau module de voyage
2
Broche
A
A
A
A
AVANT
ARRIÈRE
A
B
Broche
ARRIÈRE
AVANT
MODULE DE VOYAGE
Trous de montage (A)

7
Programme du voyage
1
Sans système d'inversion de sécurité en bon état de
marche, des personnes (particulièrement les petits
enfants) pourraient être GRIÈVEMENT BLESSÉES ou
TUÉES par une porte de garage qui se ferme.
• Un réglage erroné des courses de la porte de
garage gênera un fonctionnement approprié du
système d'inversion de sécurité.
• Après avoir effectué quelque réglage que ce soit,
on DOIT faire l'essai du système d'inversion de
sécurité. La porte de garage DOIT remonter
au contact d'un objet d'une hauteur de 3,8 cm
(1-1/2 po) (ou un 2 x 4 posé à plat) du sol.
1.1 Appuyer sur le bouton de réglage et
le maintenir enfoncé jusqu'à ce que le
bouton UP commence à clignoter ou
qu'un bip se fait entendre.
1.2 Appuyer sur le bouton UP et le maintenir
enfoncé jusqu'à ce que la porte soit à la
position d'ouverture désirée.
1.3 Une fois que la porte est dans la position
d'ouverture désirée, appuyer sur le bouton
de réglage et le relâcher. L'éclairage de
l'ouvre-porte de garage clignotera deux fois
et le bouton DOWN commencera à clignoter.
REMARQUE : On peut utiliser les boutons UP et DOWN
pour déplacer la porte vers le haut et le bas, au besoin.
1.4 Appuyer sur le bouton DOWN et le maintenir
enfoncé jusqu'à ce que la porte soit à la position
de fermeture désirée.
REMARQUE : On peut utiliser les boutons UP et DOWN
pour déplacer la porte vers le haut et le bas, au besoin.
1.5 Une fois que la porte est dans la
position de fermeture désirée, appuyer
sur le bouton de réglage et le relâcher.
L'éclairage de l'ouvre-porte de garage
clignotera deux fois et le bouton UP
commencera à clignoter.
1.6 Appuyer et relâcher le bouton UP. Lorsque
la porte se déplace à la position UP
programmée, le bouton DOWN commencera
à clignoter.
1.7 Appuyer et relâcher le bouton DOWN. La
porte se déplacera jusqu'à la position de
fermeture programmée. La programmation
est terminée.
* Si l'éclairage de l'ouvre-porte de garage clignote 5 fois au cours des étapes de programmation de la course, le délai de programmation a expiré. Si l'éclairage de l'ouvre-porte de garage clignote 10 fois au cours des étapes de
programmation de la course, les capteurs d'inversion de sécurité sont mal alignés ou obstrués. Lorsque les capteurs sont alignés et dégagés, effectuer un cycle d'ouverture et de fermeture complet de la porte en utilisant la
télécommande ou les boutons UP et DOWN. La programmation est terminée Si on ne parvient pas à actionner la porte, répéter les étapes de la Programmation de la course.
Réglages
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

8
3.2 Appuyer sur le bouton-poussoir de la
télécommande pour fermer la porte. La
porte ne se déplacera pas plus de 2,5 cm
(1 po) et l'éclairage de l'ouvre-porte de
garage clignotera 10 fois.
Essai du Système Protector®
3.1 Ouvrir la porte. Mettre la boîte en carton
de l'ouvre-porte sur le chemin de la
porte.
L'ouvre-porte de garage ne se fermera pas à l'aide
d'une télécommande si le témoin DEL d'un des deux
capteurs d'inversion est éteint (ce qui avertit que le
détecteur est mal aligné ou obstrué).
Si l'ouvre-porte de garage ferme la porte lorsque le
capteur d'inversion de sécurité est obstrué (et que les
capteurs ne sont pas à plus de 15 cm (6 po) du sol),
appeler un technicien formé en systèmes de porte.
3
2.1 La porte étant entièrement ouverte,
placer une planche de 3,8 cm (1-1/2 po)
d'épaisseur (ou un 2 x 4 à plat) sur le
plancher, centrée sous la porte de garage.
Essai du système d'inversion de sécurité
2.2 Appuyer sur le bouton-poussoir de la
télécommande pour fermer la porte. La porte
DOIT remonter quand elle entre en contact
avec la planche.
Si la porte s'arrête et ne remonte pas en raison de
l'obstruction, sa course doit être ajustée (voir l'étape
de Réglage nº 1).
Répéter l'essai. Lorsque la porte remonte au contact
de la planche de 3,8 cm (1-1/2 po), retirer la planche
et ouvrir-fermer la porte 3 ou 4 fois afin de vérifier le
réglage.
Si l'essai échoue encore, appeler un technicien formé
en systèmes de porte.
2
Sans un système d'inversion de sécurité bien installé,
des personnes (plus particulièrement les petits
enfants) pourraient être GRIÈVEMENT BLESSÉES ou
TUÉES par une porte de garage qui se referme.
• On DOIT procéder à une vérification mensuelle du
système d'inversion de sécurité.
• Après avoir effectué quelque réglage que ce soit,
on DOIT faire l'essai du systéme d'inversion de
sécurité. La porte de garage DOIT remonter au
contact d'un objet d'une hauteur de 3,8 cm
(1-1/2 po) (ou un 2 x 4 posé à plat) du sol.
Sans un système d'inversion de sécurité bien installé,
des personnes (plus particulièrement les petits
enfants) pourraient être GRIÈVEMENT BLESSÉES ou
TUÉES par une porte de garage qui se referme.
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

9
Herramientas necesarias:
• Llave para tuercas de 1/4 de pulgada; destornillador Phillips.
NOTA: Cierre la puerta del garaje ANTES de instalar el módulo de viaje.
MÓDULO DE VIAJE
Modelo 41A7114-7
Preparación
Desarmar el abre-puertas del garaje
1
Para evitar una LESIÓN GRAVE o INCLUSO LA
MUERTE:
• Desconecte TODA alimentación eléctrica
que llegue a la unidad (incluso de una
batería) ANTES de hacer cualquier trabajo de
reparación o mantenimiento.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
La puerta del garaje DEBE estar en la posición
completamente cerrada durante la instalación.
Usar SIEMPRE guantes de seguridad y protección
ocular para cambiar la batería o trabajar cerca del
compartimiento de la batería.
PRECAUCIÓN
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
1.1 Desconecte del abre-puertas de garaje la
alimentación eléctrica y la batería (si estuviera
usando una).
A
B
D
C
1.2 Quite lo siguiente para desarmar el
abre-puertas:
A Tapa de luz
B Tapa
C Hato de cables del módulo de viaje
D Módulo de viaje (para desmontarlo, quitar
los dos tornillos que fijan el módulo al
motor).
1.3 Desechar el módulo usado.
A
NOTA: Las imágenes en este manual son nada más que de referencia. El producto comprado podría tener un
aspecto diferente.

10
2.1 Instalar el módulo nuevo alineando el eje con el
motor.
2.2 Verifique que los dos orificios de montaje (A)
estén alineados con el motor. Fijar el módulo al
motor con dos tornillos (B).
IMPORTANTE: Para alinear el módulo con el motor
podría ser necesario que mueva el módulo hasta que
el eje quede bien asentado y alineado.
2.3 Vuelva a conectar el hato de cables al módulo
de viaje.
2.4 Vuelva a armar el abre-puertas.
2.5 Conecte nuevamente la alimentación eléctrica y
la batería al abre-puertas.
2.6 Realice los ajustes necesarios.
Instalación
Instalar el módulo de viaje nuevo
2
Eje
A
B
Eje
ATRÁS
FRENTE
A
A
A
A
FRENTE
ATRÁS
MÓDULO DE VIAJE
Orificios de montaje (A)

11
Programma del viaje
1
Si el sistema de reversa de seguridad no se ha
instalado adecuadamente, las personas (y los niños
pequeños en particular) podrían sufrir LESIONES
GRAVES o INCLUSO MORIR al cerrar la puerta del
garaje.
• El ajuste incorrecto de los límites de carrera de
la puerta del garaje interferirá con la operación
adecuada del sistema de reversa de seguridad.
• Después de llevar a cabo cualquier ajuste, se
DEBE probar el sistema de reversa de seguridad.
La puerta DEBE retroceder al entrar en contacto
con un objeto de 1-1/2 de pulg. (3,8 cm) de alto
(o de 2 x 4 acostado en el piso).
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIAADVERTENCIA
ADVERTENCIA
1.1 Oprima y mantenga oprimido el botón
“Ajuste” hasta que el botón ARRIBA
empiece a parpadear y/o se escuche una
señal sonora.
1.2 Oprima y mantenga oprimido el botón
ARRIBA hasta que la puerta se encuentre en la
posición deseada.
1.3 Una vez que la puerta esté en la posición
deseada, oprima y suelte el Botón “Ajuste”.
Las luces del abre-puertas de garaje
parpadearán dos veces y el botón ABAJO
comenzará a parpadear.
NOTA: Los botones ARRIBA y ABAJO se pueden utilizar
para mover la puerta hacia arriba y hacia abajo según sea
necesario.
1.4 Oprima y mantenga oprimido el botón
ABAJO hasta que la puerta se encuentre en la
posición deseada.
NOTA: Los botones ARRIBA y ABAJO se pueden utilizar
para mover la puerta hacia arriba y hacia abajo según
sea necesario.
1.5 Una vez que la puerta esté en la posición
deseada, oprima y suelte el Botón “Ajuste”.
Las luces del abre-puertas de garaje
parpadearán dos veces y el botón ARRIBA
comenzará a parpadear.
1.6 Presione y suelte el botón ARRIBA. Cuando
la puerta empiece su carrera hasta la
posición programada de ARRIBA, el botón
ABAJO comenzará a parpadear.
1.7 Presione y suelte el botón ABAJO. La puerta
empezará su carrera hasta la posición
programada de ABAJO. La programación ha
finalizado.
* Si las luces del abre-puertas de garaje parpadean 5 veces durante los pasos de Programación de la carrera, el tiempo de programación se ha agotado. Si las luces del abre-puertas de garaje parpadean 10 veces durante los
pasos de Programación de la carrera, los sensores de reversa de seguridad están mal alineados u obstruidos. Una vez que los sensores estén alineados y libres de obstrucciones, inicie un ciclo completo hacia arriba y hacia
abajo utilizando el control remoto o los botones ARRIBA y ABAJO. La programación ha finalizado. Si no puede operar la puerta hacia arriba o hacia abajo, repita los pasos de Programación de la carrera.
Ajustes

3.2 Oprima el botón pulsador del control remoto
para cerrar la puerta. La puerta no se
moverá más de una pulgada (2,5 cm), y las
luces del abre-puertas de garaje parpadearán
10 veces.
Prueba del Protector System®
3.1 Abra la puerta. Coloque la caja del
abre-puertas de garaje en el recorrido
de la puerta.
El abre-puertas de garaje no se cerrará mediante un
control remoto si el LED del sensor de reversa de
seguridad está apagado (alertándolo de que el sensor
está mal alineado u obstruido).
Si el abre-puertas de garaje cierra la puerta cuando el
sensor de reversa de seguridad está obstruido (y los
sensores están a no más de 6 pulgadas [15 cm] por
encima del piso), llame a un técnico especializado en
sistemas de puertas.
3
2.1 Con la puerta completamente abierta,
coloque una tabla de 1-1/2 de pulg.
(3,8 cm) (o de 2 x 4 acostada sobre el piso)
en el centro bajo la puerta del garaje.
Prueba del sistema de reversa de seguridad
2.2 Oprima el botón pulsador del control
remoto para cerrar la puerta. La puerta
DEBE retroceder al entrar en contacto con
la tabla.
Si la puerta se detiene y no retrocede al hacer contacto
con la obstrucción, se debe ajustar la carrera (consulte
el paso 1 de la sección Ajustes).
Repita la prueba. Cuando la puerta retroceda al entrar
en contacto con la tabla de 1-1/2 de pulg., retire la
tabla y abra/cierre la puerta 3 ó 4 veces para probar el
ajuste.
Si la prueba sigue fallando, llame a un técnico
especializado en sistemas de puertas.
Si el sistema de reversa de seguridad no se ha
instalado adecuadamente, las personas (y los niños
pequeños en particular) podrían sufrir LESIONES
GRAVES o INCLUSO MORIR al cerrar la puerta del
garaje.
• El sistema de reversa de seguridad se DEBE
probar cada mes.
• Después de llevar a cabo cualquier ajuste, se
DEBE probar el sistema de reversa de seguridad.
La puerta DEBE retroceder al entrar en contacto
con un objeto de 1-1/2 de pulg. (3,8 cm) de alto
(o de 2 x 4 acostado en el piso).
2
Si un sensor de reversa de seguridad no se ha
instalado adecuadamente, las personas (y los
niños pequeños en particular) podrían sufrir
LESIONES GRAVES o INCLUSO MORIR al cerrar
la puerta del garaje.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIAADVERTENCIA
ADVERTENCIA
© 2011, The Chamberlain Group, Inc.
All Rights Reserved
Tous droits réservés
114A4359 Todos los derechos reservados
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIAADVERTENCIA
ADVERTENCIA
