Chauvet Professional STRIKE 4 User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL

STRIKE™ 4 QRG EN
2
About This
Guide
The STRIKE™ 4 Quick Reference Guide (QRG) has basic product information
such as connection, mounting, menu options, and DMX values. Download the
User Manual from www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•To eliminate unnecessary wear and improve its lifespan, during periods of
non-use completely disconnect the product from power via breaker or by
unplugging it.
•DO NOT look at the light source when the product is on.
•CAUTION: Flashing light is known to trigger epileptic seizures. User must
comply with local laws regarding notification of strobe use.
•CAUTION: This product’s housing may be hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product while
operating or connected to power.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation may
form on the internal electronics of the product. To avoid causing a failure,
allow product to fully acclimate to the surrounding environment before
connecting it to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it. (IP20)
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate this
product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your
distributor to request support or return a product. From inside the U.S., UK,
Ireland, Mexico, or Benelux, use the information in Contact Us
at the end of this
QRG.
What Is
Included
•STRIKE™ 4
•Power Input Cord
•Warranty Card
•Quick Reference Guide

STRIKE™ 4 QRG EN
3
AC Power
This product has an auto-ranging power supply that can work with an input voltage
range of 100–240 VAC, 50/60 Hz.
Power Linking
You can link up to 5 STRIKE™ 4 products at 120 V, 9 products at 208 V, or
10 products
at 230 V. Never exceed this number. Power linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
To eliminate unnecessary wear and improve its lifespan, during periods of
non-
use completely disconnect the product from power via breaker or by
unplugging it.
Replacing The
Fuse
1. Disconnect this product from power.
2. Using a flat-head screwdriver, unscrew the fuse holder cap from the housing.
3. Remove blown fuse and replace with a good fuse of the same type and rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The STRIKE™ 4 will work with a DMX controller using a 5-pin DMX serial
connection. A DMX Primer is available from www.chauvetprofessional.com.
DMX Connection
The STRIKE™ 4 uses a 5-pin DMX data connection for its DMX personalities:
1 Ch, 3 Ch, 4 Ch and 9 Ch. See the User Manual for information about
connecting and configuring the product for DMX operation.
Master/Slave
Connection
The STRIKE™ 4 uses the DMX data connection for its Master/Slave mode. See
the User Manual for information about connect and configure the product
for
master/slave operation.

STRIKE™ 4 QRG EN
4

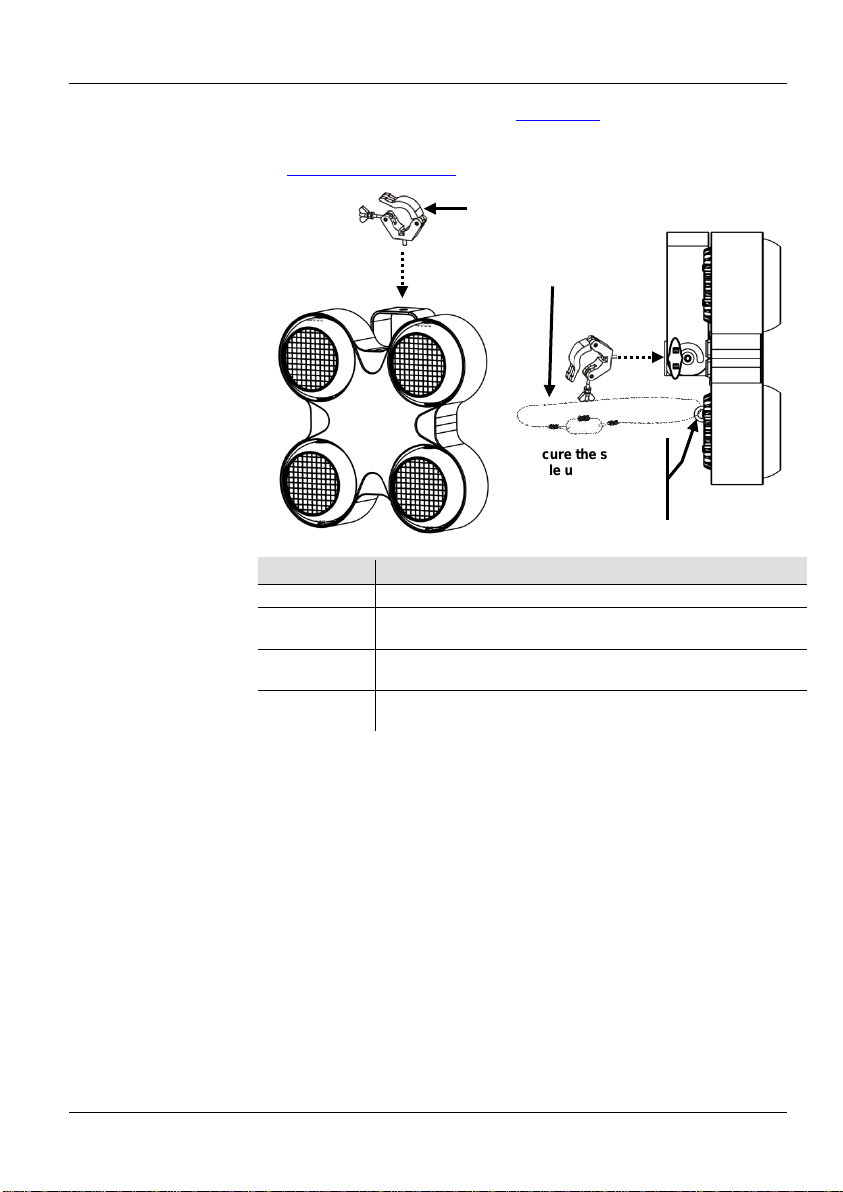

Mounting
Before mounting this product, read the Safety Notes. Use at least one mounting
point per
product. Make sure the mounting clamps are capable of supporting the
weight of the product. For our CHAUVET® Professional
line of mounting clamps,
go to http://trusst.com/products/.

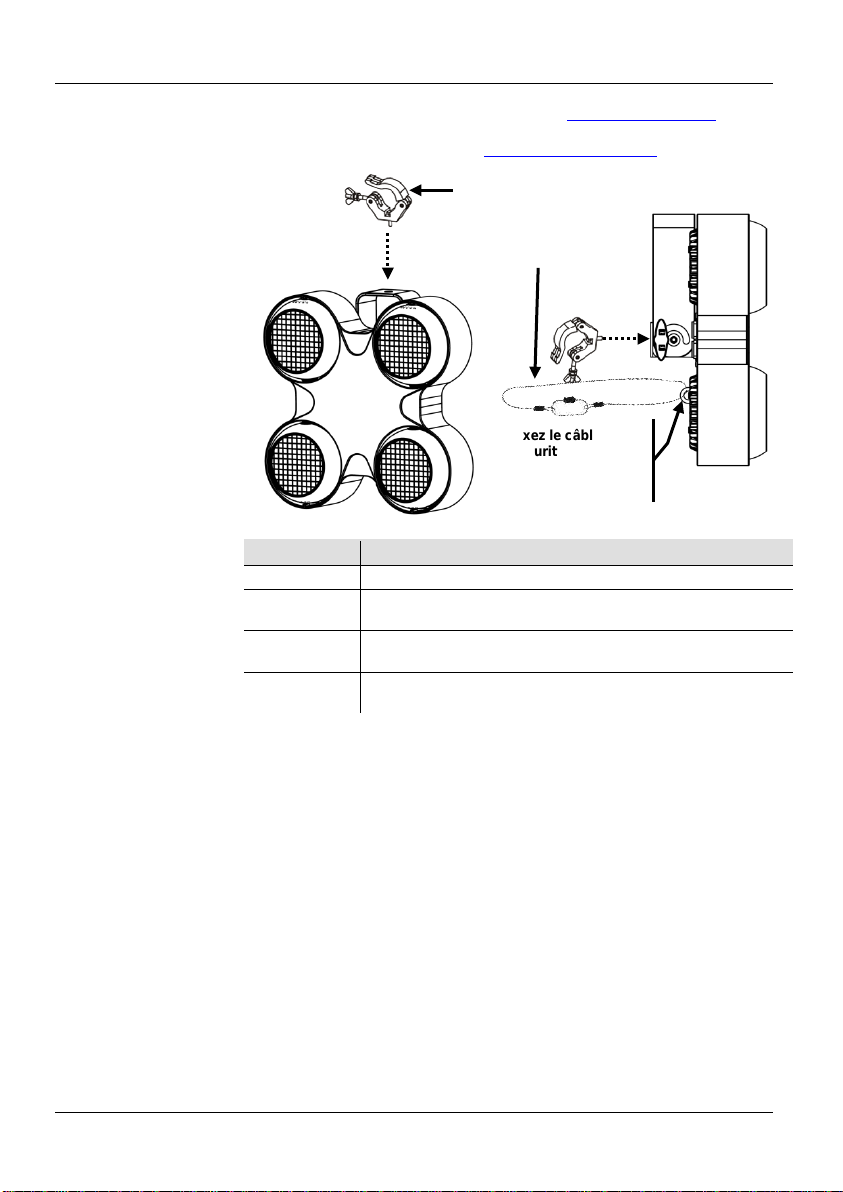

Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases
the numeric value when in a function
Secure the safety
cable using the
passageway on the
back of the product.
Overhead Mounting
Mounting Clamp
Safety Cable

STRIKE™ 4 QRG EN
5
Menu Map
Main Level
Programming Levels
Description
Auto Show
Auto 1–6
Speed
0–100
Automatic programs
Static
Dimmer
0-255
Sets the intensity of the light output
Strobe
Selects the strobe frequency
Dimmer Mode
Off
No dimmer
Dimmer 1–3
Dimming curves Dimmer 1 (fast) to
Dimmer 3 (slow)
Back Light
10S
Turns off display backlight after 10 sec of
inactivity
20S
Turns off display backlight after 20 sec of
inactivity
30S
Turns off display backlight after 30 sec of
inactivity
On
Display backlight always on
Information
Auto
Test
Turns on all LEDs in sequence for testing
Fixture Hours
Shows total product hours
Version
Shows installed software version
DMX Address 001–512
Selects DMX address (highest channel
restricted to personality chosen)
DMX Channel
1 Ch
1-channel: dimmer
3 Ch
3-channel: dimmer H, dimmer L, Strobe
4 Ch
4-channel: pod 1–4
9 Ch
9-channel: pod 1–4, auto programs,
dimmer speed, dimmer H, dimmer L,
strobe
Master/Slave Mode
Master
DMX mode (Master)
Slave
Slave mode
Fan Mode
Auto
Fan control
High
Temperature
LED1
Individual pod temperature
LED2
LED3
LED4
LED Frequency
600Hz
PWM frequency
1200 Hz
2000 Hz
4000 Hz
25KHz

STRIKE™ 4 QRG EN
6
DMX Values
9 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer H
000ó255
0–100%
2
Dimmer L
000ó255
0–100%
3 Strobe
000ó010
011ó132
133ó255
No function
0–20 Hz (All pods)
0–20 Hz (Random strobe macros)
4
White 1
000ó255
0–100%
5
White 2
000ó255
0–100%
6
White 3
000ó255
0–100%
7
White 4
000ó255
0–100%
8 Auto Programs
000ó010
011ó040
041ó080
081ó120
121ó160
161ó200
201ó240
241ó255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
No function
9 Dimmer Speed
000ó010
011ó040
041ó080
081ó120
121ó255
Preset dimmer speed from display menu
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3 (slowest)
Preset dimmer speed from display menu
1 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer H
000ó255
0–100%
3 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer H
000ó255
0–100%
2
Dimmer L
000ó255
0–100%
3 Strobe
000
ó
010
011ó132
133ó255
No function
0–20 Hz (All pods)
0–20 Hz (Random strobe macros)
4 Ch
Channel
Function
Value
Percent/Setting
1
White 1
000ó255
0–100%
2
White 2
000ó255
0–100%
3
White 3
000ó255
0–100%
4
White 4
000ó255
0–100%

STRIKE™ 4 QRG EN
7

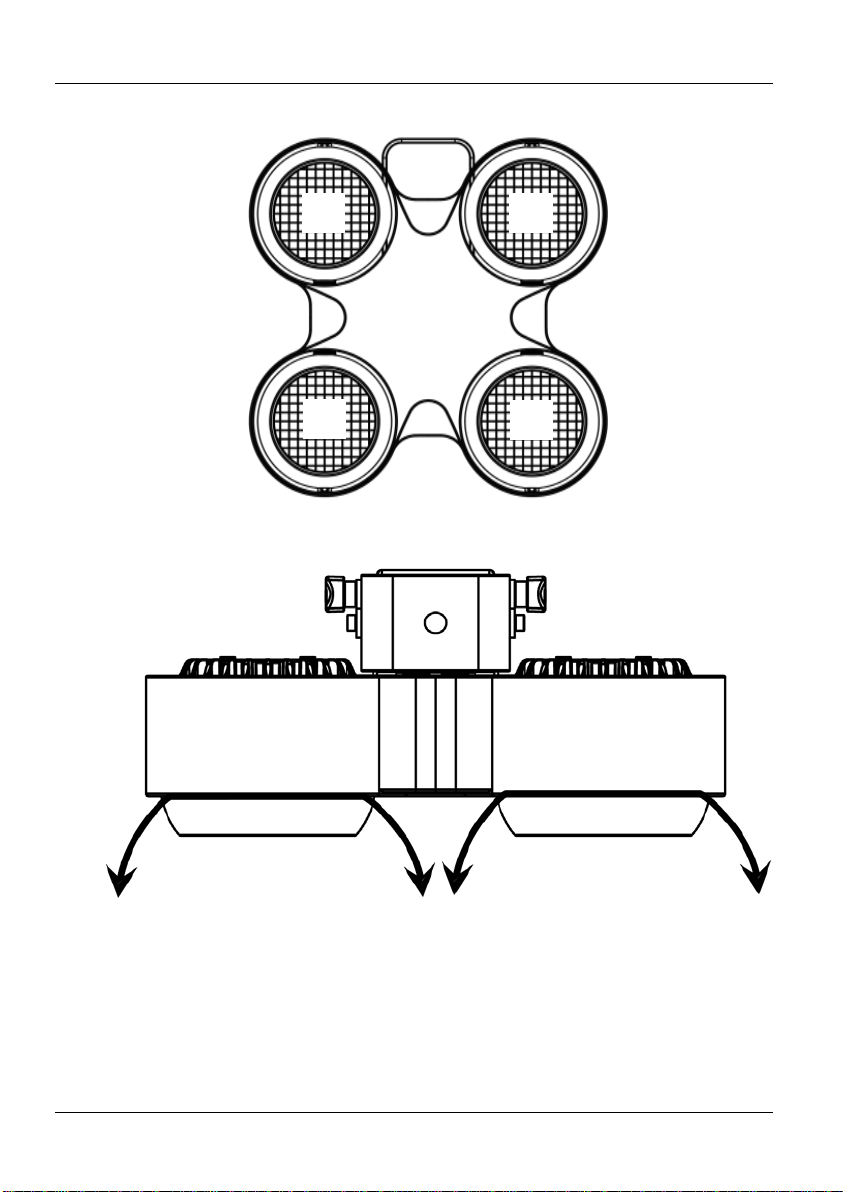

STRIKE™ 4 Pod Selection for DMX Control
STRIKE™ 4 Angle Adjustment for DMX Control
1
3
2
4
-24° to 24°
Adjustment
-24° to 24°
Adjustment

STRIKE™ 4 GRR ES
8
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del STRIKE™ 4 contiene información
básica sobre el producto, como conexión, montaje, opciones de menú y valores
DMX. Descargue el manual de usuario de www.chauvetprofessional.com
para una
información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio
sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques
epilépticos. El usuario debe cumplir con la legislación local con respecto a la
notificación del uso de estroboscopio.
•CUIDADO: La carcasa de este producto puede estar caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al menos a
20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
•Cuidado: cuando transfiera el producto desde ambientes con temperatura
extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y
humedad), puede formarse condensación en la electrónica interna del
producto. Para evitar que se produzca una avería, deje que el producto se
aclimate completamente al ambiente antes de conectar la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en cualquier
ubicación en la que el polvo, calor excesivo, agua o humedad puedan
afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes
o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La temperatura ambiente máxima es de 45 °C (113 °F). No haga funcionar
este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México, o Benelux póngase en contacto
con su distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetprofessional.com para información de contacto.
Qué va
Incluido
•STRIKE™ 4
•Cable de alimentación Neutrik®
powerCON®
•Tarjeta de garantía
•Guía de Referencia Rápida

STRIKE™ 4 GRR ES
9
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100–240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 5 productos STRIKE™ 4 a 120 V, 9 productos a 208 V o
10
productos a 230 V. Nunca sobrepase este número. Los cables de alimentación
en cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de punta plana desatornille la tapa del portafusibles.
3.
Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo
y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la
alimentación.
Enlace DMX
El STRIKE™ 4 funcionará con un controlador DMX usando una conexión serie
DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.
Conexión DMX
El STRIKE™ 4 usa una conexión de datos DMX normal para sus personalidades
DMX: 1 Ch, 3 Ch, 4 Ch y 9 Ch
. Vea el Manual de usuario para conectar y
configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El STRIKE™ 4 usa la conexión de datos DMX para su modo Maestro/Esclavo.
Vea el Manual de usuario para conectar y configurar para funcionamiento
Maestro/Esclavo.

STRIKE™ 4 GRR ES
10
Montaje
Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra
línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products/.
Diagrama
de Montaje
del Producto
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
Fije el cable de
seguridad usando el
pasador de la parte
posterior del
producto.
Montaje en Altura
Abrazadera
Cable de seguridad
