COLORado™ 2 Zoom IP QRG EN
2

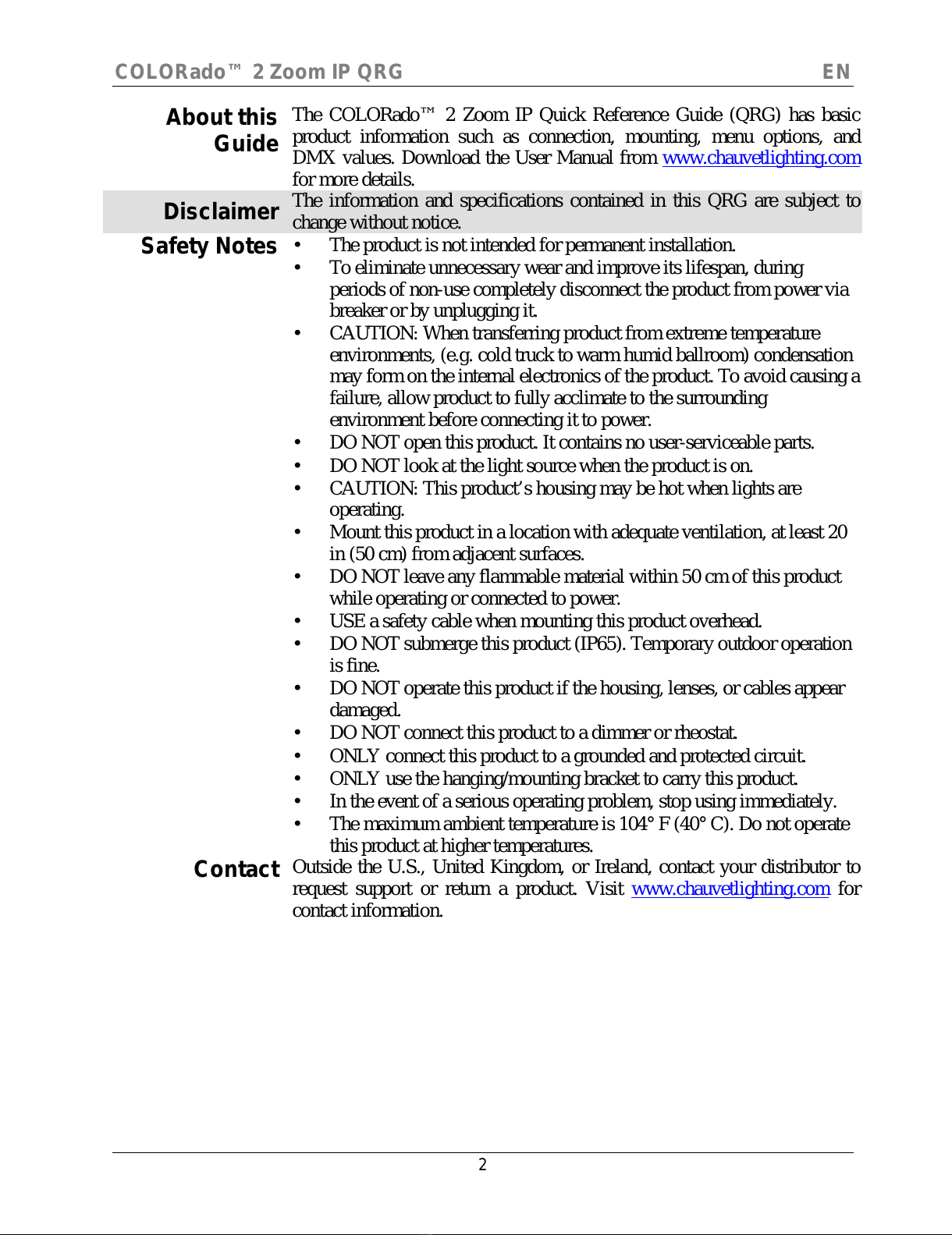

About this
Guide
The COLORado™ 2 Zoom IP Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.chauvetlighting.com
for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•The product is not intended for permanent installation.
•To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation
may form on the internal electronics of the product. To avoid
causing a
failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least 20
in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•
DO NOT submerge this product (IP65). Temporary outdoor operation
is fine.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
All manuals and user guides at all-guides.com

EN COLORado™ 2 Zoom IP QRG
3
What Is
Included
•COLORado™ 2 Zoom IP
•Power Input Cord
•DMX Input Cable
•DMX Output Cable
•Gel Frame
•Power Extension Cable
•Signal Extension Cable
•Accessory Holder
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 7 COLORado™ 2 Zoom IP products at 120 VAC or 15
at 230 VAC. Never exceed this number. Power linking cords ca
n be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
DMX Linking
The COLORado™ 2 Zoom IP will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.chauvetpro.com.
DMX Connection
The COLORado™ 2 Zoom IP uses a regular DMX data connection for its
DMX personalities: TOUR, ARC.1, AR1.D, ARC.2, AR2.D, AR2.S,
and
HSV. See the User Manual to connect and configure for DMX operation.
Master/Slave
Connection
The COLORado™ 2 Zoom IP uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.
All manuals and user guides at all-guides.com

COLORado™ 2 Zoom IP QRG EN
4
Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Password
After being prompted, enter the following password by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This password cannot be changed and must be used whenever prompted.
Secure a safety cable using
the passageway on the back
of the product.
Overhead Mounting
Floor Mounting
All manuals and user guides at all-guides.com

EN COLORado™ 2 Zoom IP QRG
5
Menu Options
Main Level
Programming Levels
Description
STAT
R.
000~255 Combine Red, Green, Blue, and White to
make a custom color
G.
B.
W.
S. 00~20
Selects the strobe frequency
(0~20 Hz)
Z.
000~255
Changes the beam angle
AUTO
AT.
01~10
10 automatic programs
PR.
10 customizable programs
RUN
DMX
DMX mode
SLAV
Master/Slave mode
DMX
D.
000~512
Selects the DMX starting address
PERS
TOUR
12 Channels: R/G/B/W, dimmer, strobe,
color macro, auto/custom, dimmer speed,
auto speed, zoom, zoom reset
ARC.1
3-channel: R/G/B control
AR1.D
4-channel: R/G/B, dimmer
ARC.2
4-channel: R/G/B/W control
AR2.D
5-channel: R/G/B/W, dimmer
AR2.S
6-channel: R/G/B/W, dimmer, strobe
HSV
3-channel: HSV control
EdIT PR. 01~
10 SC. 01~
30
R.
000~
255
Combine Red, Green, Blue, and White to
generate a custom color (0~100%)
G.
B.
W.
Z.
Controls the beam angle
S.
00~
20
Selects the strobe frequency
(0~20 Hz)
T 000~
255
Defines the step duration
(0~100%)
F
Defines the fade duration
(0~100%)
All manuals and user guides at all-guides.com

COLORado™ 2 Zoom IP QRG EN
6
Menu Options (Cont.)
Main Level
Programming Levels
Description
SET
UPLd.
….
(Enter Password)
Uploads custom programs to other
COLORado™ 2 Zoom IP
REST.
….
(Enter Password)
Defaults product to factory settings
DERR
BLAC
All LEDs turn off when DMX signal is lost
SAVE
All LEDs stay on the last command used
when the DMX signal is lost
COLR.
OFF
RGB set to “255” = max. output
RGBW.
RGB set to “255” = balanced white
UC.
Universal color balance
DIM.
OFF
No dimmer
DIM1.
Dimmer curve
DIM2.
DIM3.
DIM4.
ZOOM BASE
Sets default zoom position (full
movement)
POS.1
Sets position 1 setting for zoom limit
POS.2
Sets position 2 setting for zoom limit
CAL PASS
CAL
WT WH
1~11
R.
000~
255
Modifies the color macros used in channel
6 of the TOUR personality
G.
B.
W.
RGB
W RGB. W
R.
000~
255 Defines the color temperature used when COLO. is set to RGBW.
G.
B.
ZOOM
POS.
1
000~
255 Sets min/max position of zoom
POS.
2
KEY
ON
Turns the password on or off
OFF
All manuals and user guides at all-guides.com
all-guides.com

EN COLORado™ 2 Zoom IP QRG
7
DMX Values
TOUR
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100% (Step Time if Custom 1~10 active)
3
Green
000 ó255
0~100% (Fade Time if Custom 1~10 active)
4
Blue
000 ó255
0~100%
5
White
000 ó255
0~100%
6 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251
ó
255
No Function
R: 100% G: 0~100% B: 0
R: 100%~0G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100%G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0G: 100%~0 B: 100%
R: 100% G: 100% B: 100% W: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
7 Strobe
000 ó009
010 ó255
No Function
0~20 Hz
8 Programs
000 ó040
041 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó209
210 ó219
220 ó229
230 ó255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
All manuals and user guides at all-guides.com

COLORado™ 2 Zoom IP QRG EN
8
DMX Values (Cont.)
TOUR
(Cont.)
Channel
Function
Value
Percent/Setting
9
Auto Speed
000 ó255
0~100% (Only when using Auto)
10 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
11
Zoom
000 ó255
0~100%
12 Zoom Reset
000 ó200
201 ó220
221 ó255
No function
Zoom reset
No function
ARC.1
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0~100%
2
Green
000 ó255
0~100%
3
Blue
000 ó255
0~100%
AR1.D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
ARC.2
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0~100%
2
Green
000 ó255
0~100%
3
Blue
000 ó255
0~100%
4
White
000 ó255
0~100%
AR2.D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
5
White
000 ó255
0~100%
AR2.S
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
5
White
000 ó255
0~100%
6
Strobe
000 ó255
0~20 Hz
HSV
Channel
Function
Value
Percent/Setting
1
Hue
000 ó255
0~100%
2
Saturation
000 ó255
0~100%
3
Value
000 ó255
0~100%
All manuals and user guides at all-guides.com

ES COLORado™ 2 Zoom IP GRR
9

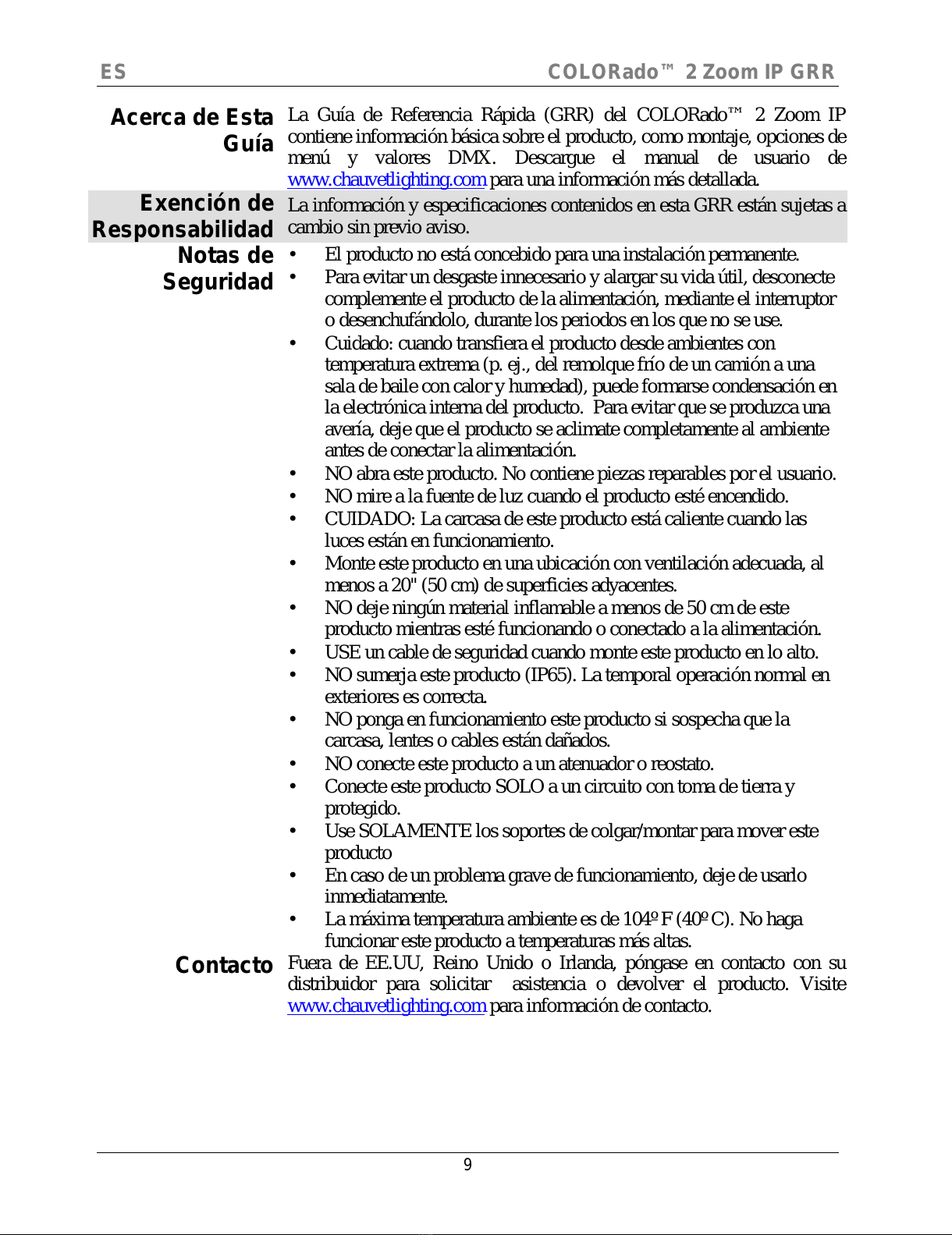

Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORado™ 2 Zoom IP
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidos en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•El producto no está concebido para una instalación permanente.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
•Cuidado: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una
sala de baile con calor y humedad), puede formarse condensación en
la electrónica interna del producto. Para evitar que se produzca una
avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO sumerja este producto (IP65). La temporal operación normal en
exteriores es correcta.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
All manuals and user guides at all-guides.com

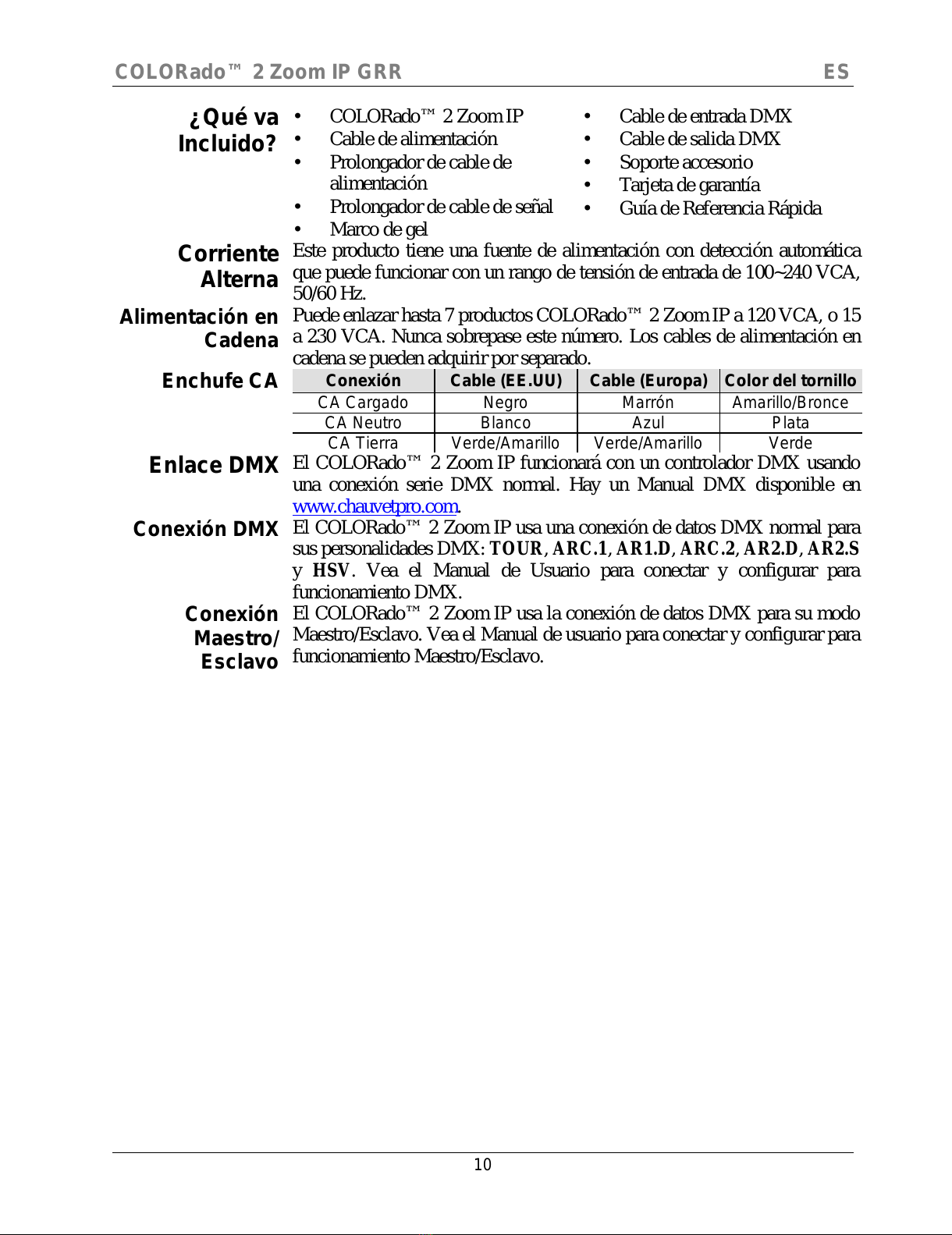

COLORado™ 2 Zoom IP GRR ES
10
¿Qué va
Incluido?
•COLORado™ 2 Zoom IP
•Cable de alimentación
•Prolongador de cable de
alimentación
•Prolongador de cable de señal
•Marco de gel
•Cable de entrada DMX
•Cable de salida DMX
•Soporte accesorio
•Tarjeta de garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 7 productos COLORado™ 2 Zoom IP a 120 VCA, o 15
a 230 VCA. Nunca sobrepase este número. Los cables de alimentación en
cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Enlace DMX
El COLORado™ 2 Zoom IP funcionará con un controlador DMX usando
una conexión serie DMX normal.
Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El COLORado™ 2 Zoom IP usa una conexión de datos DMX normal para
sus personalidades DMX: TOUR,ARC.1,AR1.D,ARC.2,AR2.D,AR
2.S
yHSV. Vea el Manual de U
suario para conectar y configurar para
funcionamiento DMX.
Conexión
Maestro/
Esclavo
El COLORado™ 2 Zoom IP usa la conexión de datos DMX para su modo
Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.
All manuals and user guides at all-guides.com
