Chauvet Professional STRIKE 1 User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL

STRIKE 1 QRG EN
2
About This
Guide
The STRIKE 1 Quick Reference Guide (QRG) has basic product information such
as connection, mounting, menu options, and DMX values. Download the User
Manual from www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•To eliminate unnecessary wear and improve its lifespan, during periods of
non-use completely disconnect the product from power via breaker or by
unplugging it.
•DO NOT look at the light source when the product is on.
•CAUTION: Flashing light is known to trigger epileptic seizures. User must
comply with local laws regarding notification of strobe use.
•CAUTION: This product’s housing may be hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product while
operating or connected to power.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation may
form on the internal electronics of the product. To avoid causing a failure,
allow product to fully acclimate to the surrounding environment before
connecting it to power.
•USE a safety cable when mounting this product overhead.
•DO NOT submerge the product (IP65). Regular outdoor operation is fine.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate this
product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your
distributor to request support
or return a product. From inside the U.S., UK,
Ireland, Mexico, or Benelux, use the information in Contact Us
at the end of this
QRG.
What Is
Included
•STRIKE 1
•Seetronic Powerkon IP65 power
cord
•Multi-Bracket
•Warranty Card
•Quick Reference Guide

STRIKE 1 QRG EN
3
AC Power
This product has an auto-ranging power supply that can work with an input voltage
range of 100–240 VAC, 50/60 Hz.
Power Linking
You can link up to 6 STRIKE 1 products at 120 V, 10 products at 208 V, or
11 products at 230
V. Never exceed this number. Power linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
To eliminate unnecessary wear and improve its lifespan, during periods of
non-
use completely disconnect the product from power via breaker or by
unplugging it.
DMX Linking
The STRIKE 1 will work with a DMX controller using a 5-pin DMX serial
connection. A DMX Primer is available from www.chauvetprofessional.com.
DMX Connection
The STRIKE 1 uses a 5-pin DMX data connection for its DMX personalities:
2 Ch, 3 Ch, 4 Ch and 5 Ch. See the User Manual for information about
connecting and configuring the product for DMX operation.
Master/Slave
Connection
The STRIKE 1 uses the DMX data connection for its Master/Slave mode. See the
User Manual for information about connect and configure the product
for
master/slave operation.
RDM
(Remote Device
Management)
Remote Device Management, or RDM, is a standard for allowing DMX-enabled
devices to communicate bi-
directionally along existing DMX cabling. The
Strike 1 supports RDM protocol that allows feedback to
monitor temperature and
changes to DMX Address and DMX Channel
menu map options. Download the
User Manual from www.chauvetprofessional.com for more details.

STRIKE 1 QRG EN
4

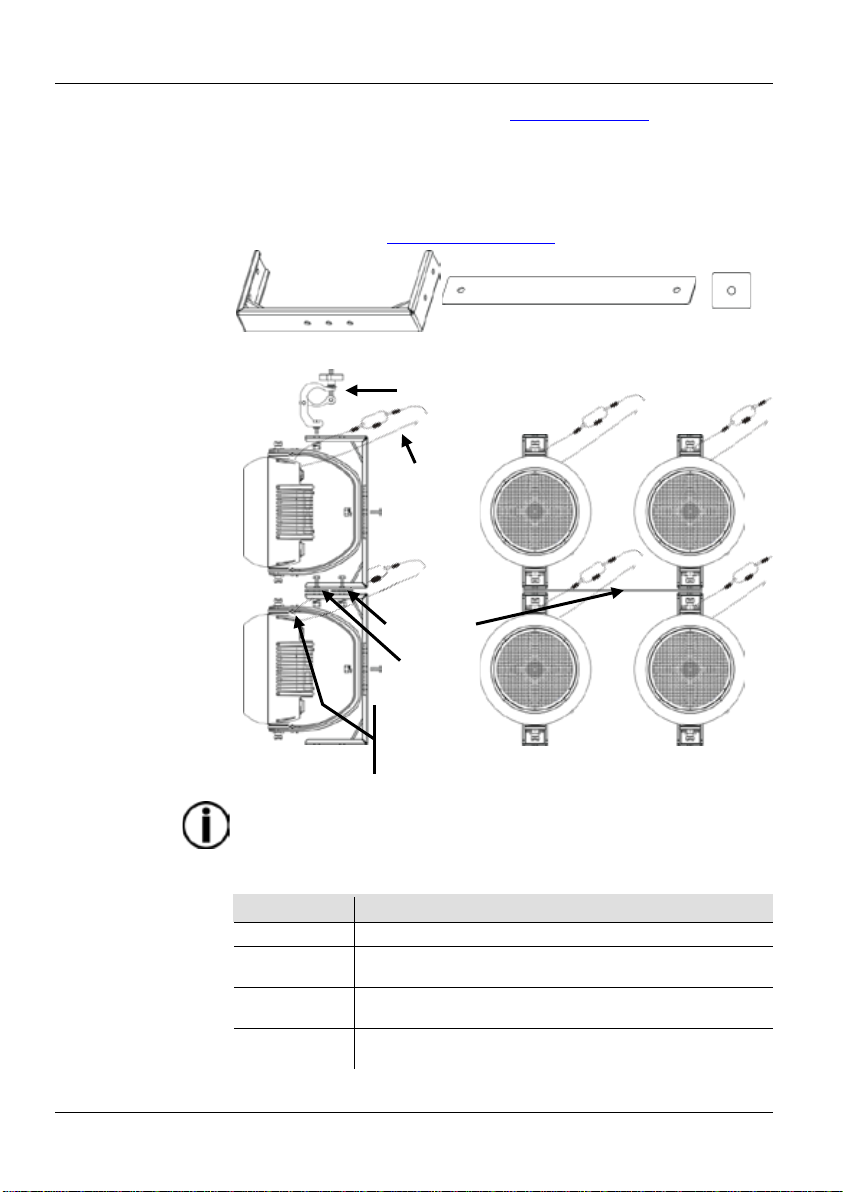

Mounting
Before mounting this product, read the Safety Notes.
Strike 1
Multi-Bracket
The Strike 1 Multi-Bracket allows the creation of multi-fixture banks with ease.
Link up to 4 products vertically from any mounting point. The inclu
ded spacer bar
maintains horizontal pixel pitch.
Make sure the mounting clamps are capable of
supporting the combined weight of the products
. For our CHAUVET Professional
line of mounting clamps, go to http://trusst.com/products/.

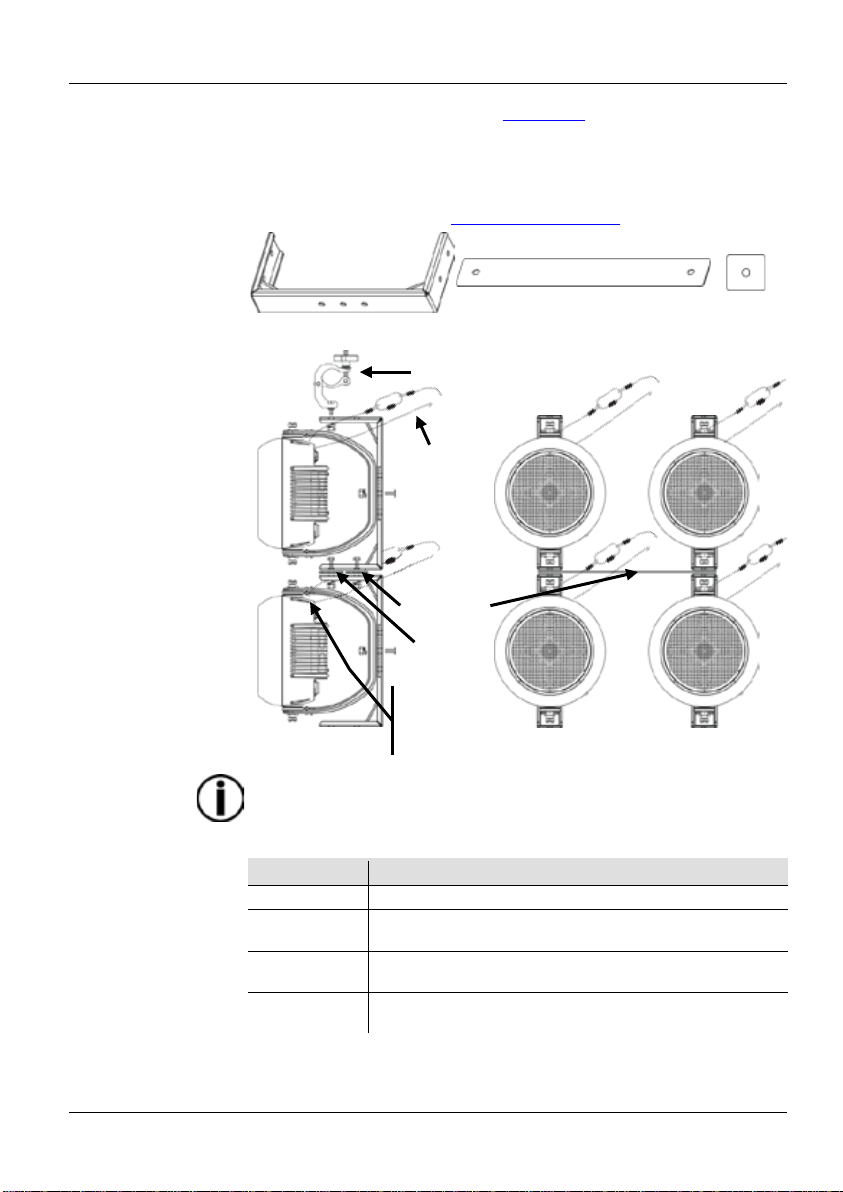

Multi-
Bracket
Overview
Product
Mounting
Diagram
•Secure all safety cables to the mounting surface, NOT the multi-bracket.
•Do not mount more than 4 products vertically from one mounting point.
•Ensure any mounting surface you plan to use is capable of supporting the
weight of all products being mounted.
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases
the numeric value when in a function
Secure the
safety cable using
the passageway
on the back of the product.
Mounting Clamp
Safety Cable
Multi-Bracket
Spacer-bar
(maintains horizontal pixel pitch)
Spacer
(stabilizes
brackets)
Spacer-bar
Spacer

STRIKE 1 QRG EN
5
Menu Map
Main Level
Programming Levels
Description
DMX Address Address <001–512>
Selects DMX address (highest channel restricted
to personality chosen)
DMX Channel
2 Ch
2-channel: dimmer, red shift
3 Ch
3-channel: 16-bit dimmer, red shift
4 Ch
4-channel: dimmer, red shift, strobe, auto
5 Ch
5-channel: 16-bit dimmer, red shift, strobe, auto
Static
Dimmer
<0–255>
Sets the intensity of the light output
Strobe
Selects the strobe frequency
Auto Show
Auto 1–3
<001–100>
Automatic programs
Red Shift
On
Turns on or off Red Shift (Amber LEDs imitate
lamp when dimming)
Off
Master/Slave
Mode
Master
Master mode
Slave
DMX mode (Slave mode)
Dimmer Mode
Off
No dimmer
Dimmer 1–3
Dimming curves Dimmer 1 (fast) to
Dimmer 3 (slow)
LED Frequency
600Hz
PWM frequency
1200 Hz
2000 Hz
4000 Hz
25KHz
Fan Mode
Auto
Fan control
On
Back Light
On
Display backlight always on
10S
Turns off display backlight after 10 sec of
inactivity
20S
Turns off display backlight after 20 sec of
inactivity
30S
Turns off display backlight after 30 sec of
inactivity
Key Lock
On
Locks display (password is <UP>, <DOWN>,
<UP>, <DOWN>, <ENTER>)
Off
Information
Fixture Hours
Shows total product hours
Version
Shows installed software version
UID
Shows product ID
Reset Factory
No
Reset to factory defaults
Yes

STRIKE 1 QRG EN
6
DMX Values
5 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000ó255
0–100%
2
Fine Dimmer
000ó255
0–100%
3 Red Shift
000
On
001ó255
Off
4 Strobe
000ó010
No function
011ó255
Strobe, slow to fast
5 Auto Program
000ó010
No function
011ó080
Auto 1, slow to fast
081ó160
Auto 2, slow to fast
161ó240
Auto 3, slow to fast
241ó255
No function
4 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000ó255
0–100%
2 Red Shift
000
On
001ó255
Off
3 Strobe
000ó010
No function
011ó255
Strobe, slow to fast
4 Auto Program
000ó010
No function
011ó080
Auto 1, slow to fast
081ó160
Auto 2, slow to fast
161ó240
Auto 3, slow to fast
241ó255
No function
3 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000ó255
0–100%
2
Fine Dimmer
000ó255
0–100%
3 Red Shift
000
On
001ó255
Off
2 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000ó255
0–100%
2 Red Shift
000
On
001ó255
Off

STRIKE 1 GRR ES
7
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del STRIKE 1 contiene información básica
sobre el producto, como conexión, montaje, opciones de menú y valores DMX.
Descargue el manual de usuario de www.chauvetprofessional.com
para una
información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio
sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques
epilépticos. El usuario debe cumplir con la legislación local con respecto a la
notificación del uso de estroboscopio.
•CUIDADO: La carcasa de este producto puede estar caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al menos a
20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•CUIDADO: cuando transfiera el producto desde ambientes con temperatura
extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y
humedad), puede formarse condensación en la electrónica interna del
producto. Para evitar que se produzca una avería, deje que el producto se
aclimate completamente al ambiente antes de conectar la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO sumerja este producto (IP65). La operación normal en exteriores es
correcta.
•NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes
o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este producto.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La temperatura ambiente máxima es de 45 °C (113 °F). No haga funcionar
este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México, o Benelux póngase en contacto
con su distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetprofessional.com para información de contacto.
Qué va
Incluido
•STRIKE 1
•Cable de alimentación Seetronic
Powerkon IP65
•Soporte múltiple
•Tarjeta de garantía
•Guía de Referencia Rápida

STRIKE 1 GRR ES
8
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100–240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 6 productos STRIKE 1 a 120 V, 10 productos a 208 V o 11
pr
oductos a 230 V. Nunca sobrepase este número. Los cables de alimentación en
cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Enlace DMX
El STRIKE 1 funcionará con un controlador DMX usando una conexión serie
DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.
Conexión DMX
El STRIKE 1 usa una conexión de datos DMX normal para sus personalidades
DMX: 2 Ch, 3 Ch, 4 Ch y 5 Ch
. Vea el Manual de usuario para conectar y
configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El STRIKE 1 usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea
el Manual de usuario para conectar y configurar para funcionamiento
Maestro/Esclavo.
RDM
(
gestión remota
del dispositivo)
Remote Device Management (gestión remota del dispositivo) o RDM, es un
estándar que permite a los dispositi
vos con capacidad DMX una comunicación
bidireccional por un cableado DMX existente. El Strike 1
admite protocolo RDM,
que posibilita información para supervisar la temperatura
y cambiar las opciones
del mapa de menú DMX Address y DMX Channel. Descargue el
manual de
usuario de www.chauvetprofessional.com para una información más detallada.

STRIKE 1 GRR ES
9
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Strike 1 de
soporte múltiple
El Strike 1 de soporte múltiple permite la creación de bancos de varios aparatos
con facilidad. Enlace hasta 4 productos verticalmente desde cualquier punto de
montaje. La barra espaciadora incluida mantiene el tamaño de píxel horizonta
l.
Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso
combinado de los productos. Para nuestra línea CHAUVET Professional
de
abrazaderas de montaje, visite http://trusst.com/products/.
V
ista general del
soporte múltiple
Diagrama
de Montaje
del Producto
•Fije todos los cables de seguridad a la superficie de montaje, NO al
soporte múltiple.
•No monte más de 4 productos verticalmente desde un punto de montaje.
•Asegúrese de que todas las superficies de montaje que planea usar son
capaces de soportar el peso de todos los productos que se van a montar.
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
Fije el cable de
seguridad usando
el pasador de la
parte posterior del producto.
Abrazadera
Cable de
seguridad
Soporte múltiple
Barra espaciadora
(mantiene el tamaño de píxel
horizontal)
Espaciador
(estabiliza
los soportes)
Barra
espaciadora
Espaciador

STRIKE 1 GRR ES
10
Mapa de Menú
Nivel Principal
Niveles de Programación
Descripción
DMX Address
Address
<001–512>
Configura la dirección DMX del producto
DMX Channel
2 Ch
2 canal: atenuador, cambio a rojo
3 Ch
3 canal: fino atenuador, cambio a rojo
4 Ch
4 canal: atenuador, cambio a rojo, estroboscopio,
programas automática
5 Ch
5 canal: fino atenuador, cambio a rojo,
estroboscopio, programas automática
Static
Dimmer
<0–255>
Ajusta la intensidad de la emisión de la luz
Strobe
Selecciona la frecuencia de estroboscopio
Auto Show
Auto 1–3
<001–100>
Programas automáticos
Red Shift
On
Apaga o enciende el cambio a rojo (los LED
ámbar imitan una lámpara cuando se atenúan)
Off
Master/Slave
Mode
Master
Selecciona el modo Maestro
Slave
Selecciona el modo Esclavo
Dimmer Mode
Off
Sin atenuador
Dimmer 1–3
Curvas de atenuación Dimmer 1 (rápido) a
Dimmer 3 (lento)
LED Frequency
600Hz
Frecuencia de PWM
1200 Hz
2000 Hz
4000 Hz
25KHz
Fan Mode
Auto
Control del ventilador
On
Back Light
On
Retro-iluminación de la pantalla siempre activa
10S
Retro-iluminación de la pantalla se apaga
después de 10 segundos de inactividad
20S
Retro-iluminación de la pantalla se apaga
después de 20 segundos de inactividad
30S
Retro-iluminación de la pantalla se apaga
después de 30 segundos de inactividad
Key Lock
On
Bloquea la pantalla (la contraseña es <UP>,
<DOWN>, <UP>, <DOWN>, <ENTER>)
Off
Information
Fixture Hours
Muestra las horas totales del producto
Version
Muestra la versión de software instalada
UID
Muestra actual UID #
Reset Factory
No
Restablece el dispositivo a la configuración de
fábrica
Yes
