Chauvet Colorado 1 Tri IP User manual

Quick Reference Guide
English EN
Español ES
Françias FR
Nederlands NL

COLORado™ 1-Tri Tour v2 QRG EN
2
About this Guide
The COLORado™ 1-Tri Tour v2 Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and DMX
values. Download the User Manual from www.chauvetlprofessional.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation
may form on the internal electronics of the product. To avoid causing a
failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your
distributor to request support or return a product. Visit
www.chauvetprofessional.com for contact information.
What Is
Included
•COLORado™ 1-Tri Tour v2
•Power Input Cord
•Accessory Holder
•Gel Frame
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100–240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during periods
of non-
use completely disconnect the product from power via breaker
or by unplugging it.

COLORado™ 1-Tri Tour v2 QRG EN
3
Power Linking
You can link up to 14 COLORado™ 1-Tri Tour v2 products at 120 VAC or
26
at 230 VAC. Never exceed this number. Power linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
DMX Linking
The COLORado™ 1-Tri Tour v2 will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.chauvetprofessional.com.
DMX Connection
The COLORado™ 1-Tri Tour v2 uses a regular DMX data connection for its
DMX personalities: TR16, TOUR, ARC.1, AR1.d, AR1.S, and HSV
. See the
User Manual to connect and configure for DMX operation.
Note: For optimum control of the 16-bit dimming channels in the TR16
personality, be sure that both dimming curves in SET > DIMX and SET >
CURV are set to OFF.
Master/Slave
Connection
The COLORado™ 1-Tri Tour v2 uses the DMX data connection for its
Master/Slave mo
de. See the User Manual to connect and configure for
Master/Slave operation.
Mounting
Before mounting this product, read the Safety Notes. Make sure the mounting
clamp is capable of supporting the
weight of the product. For our Chauvet line
of mounting clamps, go to trusst.com/productcategory/base-plates-accessories-
clamps/.

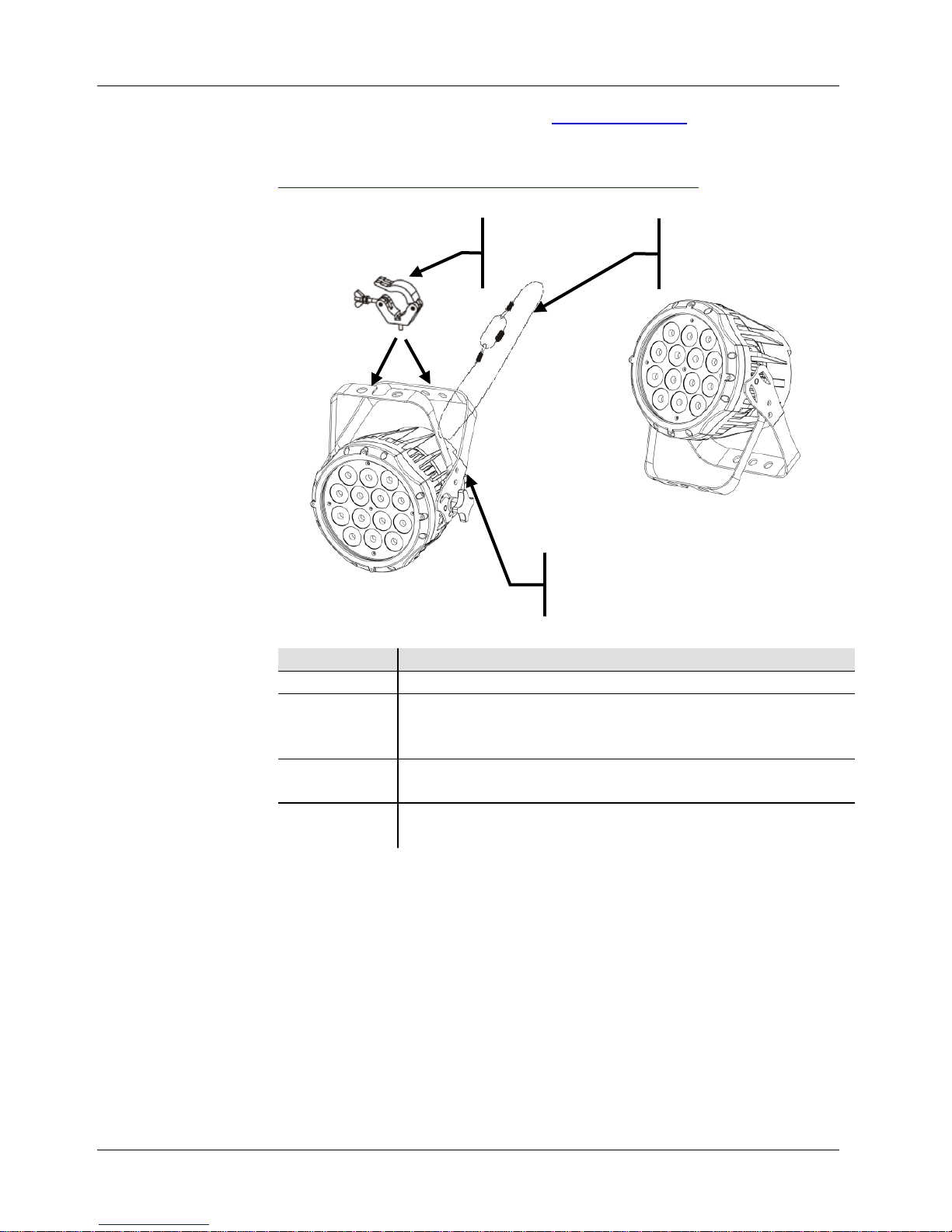

Product
Mounting
Diagram
Secure the safety cable using
the passageway on the back
of the product.
Overhead Mounting
Floor Mounting
Clamp
Safety Cable

COLORado™ 1-Tri Tour v2 QRG EN
4
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the
currently selected value into the selected function
<UP>
Navigates upwards through the menu list and
increases the numeric value when in a function
<DOWN>
Navigates downwards through the menu list and
decreases the numeric value when in a function
Passcode
After being prompted, enter the following passcode by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
Menu Options
Main Level
Programming Levels
Description
STAT
R.
000–255 Combines red, green, and blue to make a
custom color
G.
b.
ST.
00–20
Selects the strobe frequency (0–20 Hz)
AUTO
AT.
01–10
10 automatic programs
PR.
10 customizable programs
RUN
dMX.
DMX mode
SLAV
Master/Slave mode
dMX
d.
001–512
Selects the DMX starting address
PERS
TOUR
9-channel: R/G/B, dimmer, strobe, color
macro, auto/custom, dimmer speed, auto
speed
TR16.
13-channel: 16-bit- R/G/B, dimmer,
strobe, color macro, auto/custom, dimmer
speed, auto speed
ARC.1
3-channel: R/G/B control
AR1.d
4-channel: R/G/B, dimmer
AR1.S
5-channel: R/G/B, dimmer, strobe
HSV.
3-channel: HSV control
EdIT PR. 01–
10 SC. 01–
30
R.
000–
255 Combines red, green, and blue to
generate a custom color (0–100%)
G.
b.
Sb.
00–
20
Selects the strobe frequency (0–20 Hz)
T.
000–
255
Defines the step duration (0–100%)
F.
Defines the fade duration (0–100%)

COLORado™ 1-Tri Tour v2 QRG EN
5
Menu Options (Cont.)
Main Level
Programming Levels
Description
SET
UPLd.
….
(Enter Passcode)
Uploads custom programs to other
COLORado™ 1-Tri Tour v2
REST.
….
(Enter Passcode)
Defaults product to factory settings
COLO.
OFF
RGB set to 255 = max. output
RGBw.
RGB set to 255 = balanced white
UC.
Universal color balance
dIM.
OFF.
No dimmer
dIM1.
Dimmer curve
dIM2.
dIM3.
dIM4.
CURV.
OFF.
No dimmer
CV1.
Slow (CV3) to fast (CV1) dimmer curves
CV2.
CV3.
DERR.
BLAK.
Blacks out fixture upon loss of DMX
SAVE.
Continues with last command upon loss of
DMX control
SLCK.
OFF.
SET main level access lock
ON .
STRB.
CLAS.
Selects strobe personality used in TOUR,
and TR16 personalities
SPEC.
CAL ….
(Enter
Passcode)
CAL
1 wT. 01–
11
R.
000–
255
Modifies the color macros used in the
TOUR and TR16 personalities
G.
b.
CAL
2 RGBw.
R.
Defines the color temperature used when
COLO is set to RGBw.
G.
b.
CAL
R
….
(Enter
Passcode)
CAL
R OK Defaults CAL to factory settings
KEY
ON
Turns the passcode on or off
OFF

COLORado™ 1-Tri Tour v2 QRG EN
6
DMX Values
TOUR.
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100% (Step Time if Auto 1–10 active)
3
Green
000 ó255
0–100% (Fade Time if Auto 1–10 active)
4
Blue
000 ó255
0–100%
5 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%–0G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100%G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0G: 100%–0 B: 100%
R: 100% G: 100% B: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
6*
Special Strobe
000 ó010
011 ó099
100 ó109
110 ó179
180 ó189
190
ó
255
No function
Slow to fast
No function
Lighting effect, slow to fast
No function
Random
Classic Strobe
000 ó010
011 ó019
020 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó255
No function
1 Hz
2Hz
3Hz
4Hz
5Hz
6Hz
7Hz
8Hz
9Hz
10 Hz
11 Hz
12 Hz
13 Hz
14 Hz
15 Hz
16 Hz
17 Hz
18 Hz
19 Hz
20 Hz
*Select strobe
function in the
main menu
under SET >
STRB > CLAS
or SPEC

COLORado™ 1-Tri Tour v2 QRG EN
7
DMX Values (Cont.)
TOUR.
(Cont.)
Channel
Function
Value
Percent/Setting
7 Programs
000 ó020
021 ó030
031 ó040
041 ó050
051 ó060
061 ó070
071 ó080
081 ó090
091 ó100
101 ó110
111 ó120
121 ó130
131 ó140
141 ó150
151 ó160
161 ó170
171 ó180
181 ó190
191 ó200
201 ó210
211 ó220
221 ó255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
No function
8
Auto Speed
000 ó255
0–100% (Only when using Auto1–10)
9 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)

COLORado™ 1-Tri Tour v2 QRG EN
8
DMX Values (Cont.)
TR16.
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Fine Dimmer
000 ó255
0–100%
3
Red
000 ó255
0–100% (Step Time if Auto 1–10 active)
4
Fine Red
000 ó255
0–100% (Fade Time if Auto 1–10 active)
5
Green
000 ó255
0–100%
6
Fine Green
000 ó255
0–100%
7
Blue
000 ó255
0–100%
8
Fine Blue
000 ó255
0–100%
9 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%–0G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100%G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0G: 100%–0 B: 100%
R: 100% G: 100% B: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11

COLORado™ 1-Tri Tour v2 QRG EN
9
DMX Values (Cont.)
TR16.
(Cont.)
Channel
Function
Value
Percent/Setting
10*
Special Strobe
000 ó010
011 ó099
100 ó109
110 ó179
180 ó189
190 ó255
No function
Slow to fast
No function
Lighting effect, slow to fast
No function
Random
Classic Strobe
000 ó010
011 ó019
020 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó255
No function
1 Hz
2Hz
3Hz
4Hz
5Hz
6Hz
7Hz
8Hz
9Hz
10 Hz
11 Hz
12 Hz
13 Hz
14 Hz
15 Hz
16 Hz
17 Hz
18 Hz
19 Hz
20 Hz
11 Programs
000 ó020
021 ó030
031 ó040
041 ó050
051 ó060
061 ó070
071 ó080
081 ó090
091 ó100
101 ó110
111 ó120
121 ó130
131 ó140
141 ó150
151 ó160
161 ó170
171 ó180
181 ó190
191 ó200
201 ó210
211 ó220
221 ó255
No function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
No function
*Select
strobe
function in
the main
menu under
SET >
STRB >
CLAS or
SPEC

COLORado™ 1-Tri Tour v2 QRG EN
10
DMX Values (Cont.)
TR16.
(Cont.)
Channel
Function
Value
Percent/Setting
12
Auto Speed
000 ó255
0–100% (Only when using Auto1–10)
13 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
ARC.1
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
AR1.d
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
AR1.S
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Strobe
000 ó255
0–20 Hz
HSV.
Channel
Function
Value
Percent/Setting
1
Hue
000 ó255
0–100%
2
Saturation
000 ó255
0–100%
3
Value
000 ó255
0–100%

COLORado™ 1-Tri Tour v2 GRR ES
11
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORado™ 1-Tri Tour v2
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue el manual de usuario de
www.chauvetprofessional.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidos en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
•CUIDADO: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una sala de
baile con calor y humedad), puede formarse condensación en la
electrónica interna del producto. Para evitar que se produzca una avería,
deje que el producto se aclimate completamente al ambiente antes de
conectar la alimentación.
•CUIDADO: La carcasa de este producto está caliente cuando las luces están
en funcionamiento.
•CUIDADO: La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 113 °F (45 °C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México, o Benelux, póngase en
contacto con su distribuidor para solicitar asistencia o devolver el producto.
Visite www.chauvetprofessional.com para información de contacto.
Qué va Incluido
•COLORado™ 1-Tri Tour v2
•Cable de alimentación
•Soporte accesorio
•Marco de gel
•Tarjeta de garantía
•Guía de Referencia Rápida

COLORado™ 1-Tri Tour v2 GRR ES
12
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100~240 VAC, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Puede enlazar hasta 14 productos COLORado™ 1-Tri Tour v2 120 VCA, o
26 unidades a 230 VCA. Nunca sobrepase este número. Los cabl
es de
alimentación en cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Enlace DMX
El COLORado™ 1-Tri Tour v2 funcionará con un controlador DMX usando
una conexión serie DMX normal.
Hay un Manual DMX disponible en
www.chauvetprofessional.com.
Conexión DMX
El COLORado™ 1-Tri Tour v2 usa una conexión de datos DMX normal para
sus personalidades DMX: TR16, TOUR, ARC.1, AR1.d, AR1.S, y HSV.
Vea
el Manual de usuario para conectar y configurar para funcionamiento DMX.
Nota: Para un control óptimo de los canales de atenuación de 16 bits en la
personalidad TR16, asegúrese de que ambas curvas de atenuación en
SET > DIMX y SET > CURV están configuradas en OFF.
Conexión
Maestro/
Esclavo
El COLORado™ 1-Tri Tour v2 usa la conexión de datos DMX para el modo
Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.

COLORado™ 1-Tri Tour v2 GRR ES
13
Montaje
Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto. Para
nuestra línea Chauvet de abrazaderas de montaje, visite
trusst.com/productcategory/base-plates-accessories-clamps/.
Diagrama
de Montaje
del Producto
Descripción del
Panel de Control
Botón
Función
<MENU>
Sala del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura
el valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye
el valor numérico cuando está en una función
Código de
acceso
Después de que se le solicite, introduzca el siguiente código de acceso
pulsando: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Este código no se puede cambiar y se debe usar cuando se le solicite.
Asegure el cable de seguridad
usando elpasador de la parte
posterior del aparato.
Montaje Elevado
Montaje en Suelo
Cable de seguridad
Abrazadera

COLORado™ 1-Tri Tour v2 GRR ES
14
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
STAT
R.
000–255 Combina rojo, verde y a
zul para formar un
color personalizado
G.
b.
ST. 00–20
Selecciona la frecuencia de estroboscopio
(0–20 Hz)
AUTO
AT.
01–10
10 programas automáticos
PR.
10 programas personalizables
RUN
dMX.
Modo DMX
SLAV
Modo Maestro/Esclavo
dMX
d.
001–512
Selecciona la dirección de inicio DMX
PERS
TOUR
9 canales: R/G/B, atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad atenuador,
velocidad automática
TR16.
13 canales: 16-bit R/G/B y atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad atenuador,
velocidad automática
ARC.1
3 canales: Control R/G/B
AR1.d
4 canales: Atenuador R/G/B
AR1.S
5 canales: R/G/B, atenuador,
estroboscopio
HSV.
3 canales: Control HSV
EdIT PR. 01–
10 SC. 01–
30
R.
000–
255 Combina rojo, verde y azul para generar
un color personalizado (0–100%)
G.
b.
Sb.
00–
20
Selecciona la frecuencia de estroboscopio
(0–20 Hz)
T. 000–
255
Define la duración del paso
(0–100%)
F.
Define la duración del fade
(0–100%)

COLORado™ 1-Tri Tour v2 GRR ES
15
Opciones de Menú (Cont.)
Main Level
Programming Levels
Description
SET
UPLd.
….
(Introducir código de
acceso)
Carga programas personalizados a otros
COLORado™ 1-Tri Tour v2s
REST.
….
(Introducir código de
acceso)
Restablece en el producto los valores de
fábrica
COLO.
OFF
RGB establecido en 255 = máx. potencia
RGBw.
RGB establecido en 255 = equilibrio de
blancos
UC.
Equilibrio de color universal
dIM.
OFF.
Sin atenuador
dIM1.
Curva de atenuador
dIM2.
dIM3.
dIM4.
CURV.
OFF.
Sin atenuador
CV1.
Curvas de atenuador Lento (CV3) a
Rápido (CV1)
CV2.
CV3.
DERR. BLAK.
Apaga (blackout) el dispositivo tras la
pérdida de señal DMX
SAVE.
Continúa con el último comando tras la
pérdida de control DMX
SLCK.
OFF.
Bloquea el acceso al nivel principal de
SET
ON .
STRB.
CLAS.
Selecciona la personalidad de
estroboscopio usada en las
personalidadesTOUR y TR16
SPEC.
CAL
….
(Introducir
código de
acceso)
CAL
1 wT. 01–
11
R.
000–
255
Modifica los macros de color usados en la
personalidad TOUR y TR16
G.
b.
CAL
2 RGBw.
R.
Define la temperatura de color usada
cuando COLO se configura como RGBw.
G.
b.
CAL
R
….
(Introducir
código de
acceso)
CAL
R OK Restablece en CAL los valores de fábrica
KEY
ON
Activa o desactiva la contraseña
OFF

COLORado™ 1-Tri Tour v2 GRR ES
16
Valores DMX
TOUR.
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2 Rojo 000 ó255
0–100%
(Tiempo de paso si Auto 1–10 está activo)
3 Verde 000 ó255
0–100%
(Tiempo de fade si Auto 1–10 está activo)
4
Azul
000 ó255
0–100%
5 Macro de color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251
ó
255
Sin función
R: 100% V: 0–100% A: 0
R: 100%–0V: 100% A: 0
R: 0 V: 100% A: 0–100%
R: 0 V: 100%–0 A: 100%
R: 0–100%V: 0 A: 100%
R: 100% V: 0 A: 100%–0
R: 100% V: 0–100% A: 0–100%
R: 100%–0V: 100%–0 A: 100%
R: 100% V: 100% A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
6*
Estroboscopio
Especial
000 ó010
011 ó099
100 ó109
110 ó179
180 ó189
190 ó255
Sin función
Lento a rápido
Sin función
Efecto de iluminación, lento a rápido
Sin función
Aleatorio
Estroboscopio
Clásico
000
ó
010
011 ó019
020 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200
ó
255
Sin función
1 Hz
2Hz
3Hz
4Hz
5Hz
6Hz
7Hz
8Hz
9Hz
10 Hz
11 Hz
12 Hz
13 Hz
14 Hz
15 Hz
16 Hz
17 Hz
18 Hz
19 Hz
20 Hz
*Seleccione la
función
estroboscopio
en el menú
principal bajo
SET > STRB >
SPEC oCLAS

COLORado™ 1-Tri Tour v2 GRR ES
17
Valores DMX (Cont.)
TOUR.
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
7 Programas
000 ó020
021 ó030
031 ó040
041 ó050
051 ó060
061 ó070
071 ó080
081 ó090
091 ó100
101 ó110
111 ó120
121 ó130
131 ó140
141 ó150
151 ó160
161 ó170
171 ó180
181 ó190
191 ó200
201 ó210
211 ó220
221 ó255
Sin función
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Personalizado 1
Personalizado 2
Personalizado 3
Personalizado 4
Personalizado 5
Personalizado 6
Personalizado 7
Personalizado 8
Personalizado 9
Personalizado 10
Sin función
8
Velocidad
Automática
000 ó255 0–100%
9 Velocidad
Atenuador
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preconfigura la velocidad del atenuador desde
la pantalla de menú
Atenuador lineal
Curva de atenuación no-lineal 1
(la más rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
Curva de atenuación no-lineal 4 (la más lenta)

COLORado™ 1-Tri Tour v2 GRR ES
18
Valores DMX (Cont.)
TR16.
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Atenuador fino
000 ó255
0–100%
3 Rojo 000 ó255
0–100%
(Tiempo de paso si Auto 1–10 está activo)
4 Rojo nítido 000 ó255
0–100%
(Tiempo de fade si Auto 1–10 está activo)
5
Verde
000 ó255
0–100%
6
Verde nítido
000 ó255
0–100%
7
Azul
000 ó255
0–100%
8
Azul nítido
000 ó255
0–100%
9 Macro de color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% V: 0–100% A: 0
R: 100%–0V: 100% A: 0
R: 0 V: 100% A: 0–100%
R: 0 V: 100%–0 A: 100%
R: 0–100%V: 0 A: 100%
R: 100% V: 0 A: 100%–0
R: 100% V: 0–100% A: 0–100%
R: 100%–0V: 100%–0 A: 100%
R: 100% V: 100% A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11

COLORado™ 1-Tri Tour v2 GRR ES
19
Valores DMX (Cont.)
TR16.
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
10*
Estroboscopio
Especial
000 ó010
011 ó099
100 ó109
110 ó179
180 ó189
190 ó255
Sin función
Lento a rápido
Sin función
Efecto de iluminación, lento a rápido
Sin función
Aleatorio
Estroboscopio
Clásico
000 ó010
011 ó019
020 ó029
030 ó039
040 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó255
Sin función
1 Hz
2Hz
3Hz
4Hz
5Hz
6Hz
7Hz
8Hz
9Hz
10 Hz
11 Hz
12 Hz
13 Hz
14 Hz
15 Hz
16 Hz
17 Hz
18 Hz
19 Hz
20 Hz
11 Programas
000 ó020
021 ó030
031 ó040
041 ó050
051 ó060
061 ó070
071 ó080
081 ó090
091 ó100
101 ó110
111 ó120
121 ó130
131 ó140
141 ó150
151 ó160
161 ó170
171 ó180
181 ó190
191 ó200
201 ó210
211 ó220
221 ó255
Sin función
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Personalizado 1
Personalizado 2
Personalizado 3
Personalizado 4
Personalizado 5
Personalizado 6
Personalizado 7
Personalizado 8
Personalizado 9
Personalizado 10
Sin función
*Seleccione la
función
estroboscopio
en el menú
principal bajo
SET > STRB >
SPEC oCLAS

COLORado™ 1-Tri Tour v2 GRR ES
20
Valores DMX (Cont.)
TR16.
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
12
Velocidad
Automática
000 ó255 0–100%
13 Velocidad
Atenuador
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190
ó
255
Preconfigura la velocidad del atenuador desde
la pantalla de menú
Atenuador lineal
Curva de atenuación no-lineal 1
(la más rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
Curva de atenuación no-lineal 4 (la más lenta)
ARC.1
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
AR1.d
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
AR1.S
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Estroboscopio
000 ó255
0–20 Hz
HSV.
Canal
Función
Valor
Porcentaje/Configuración
1
Tono
000 ó255
0–100%
2
Saturación
000 ó255
0–100%
3
Valor
000 ó255
0–100%
