COLORado™ 2 Zoom IP QRG EN
2
About this
Guide
The COLORado™ 2 Zoom IP Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.chauvetlighting.com
for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•The product is not intended for permanent installation.
•To eliminate unnecessary wear and improve its lifespan, during
periods of non-use completely disconnect the product from power via
breaker or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation
may form on the internal electronics of the product. To avoid
causing a
failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least 20
in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•
DO NOT submerge this product (IP65). Temporary outdoor operation
is fine.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.

EN COLORado™ 2 Zoom IP QRG
3
What Is
Included
•COLORado™ 2 Zoom IP
•Power Input Cord
•DMX Input Cable
•DMX Output Cable
•Gel Frame
•Power Extension Cable
•Signal Extension Cable
•Accessory Holder
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 7 COLORado™ 2 Zoom IP products at 120 VAC or 15
at 230 VAC. Never exceed this number. Power linking cords ca
n be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
DMX Linking
The COLORado™ 2 Zoom IP will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.chauvetpro.com.
DMX Connection
The COLORado™ 2 Zoom IP uses a regular DMX data connection for its
DMX personalities: TOUR, ARC.1, AR1.D, ARC.2, AR2.D, AR2.S,
and
HSV. See the User Manual to connect and configure for DMX operation.
Master/Slave
Connection
The COLORado™ 2 Zoom IP uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.

COLORado™ 2 Zoom IP QRG EN
4

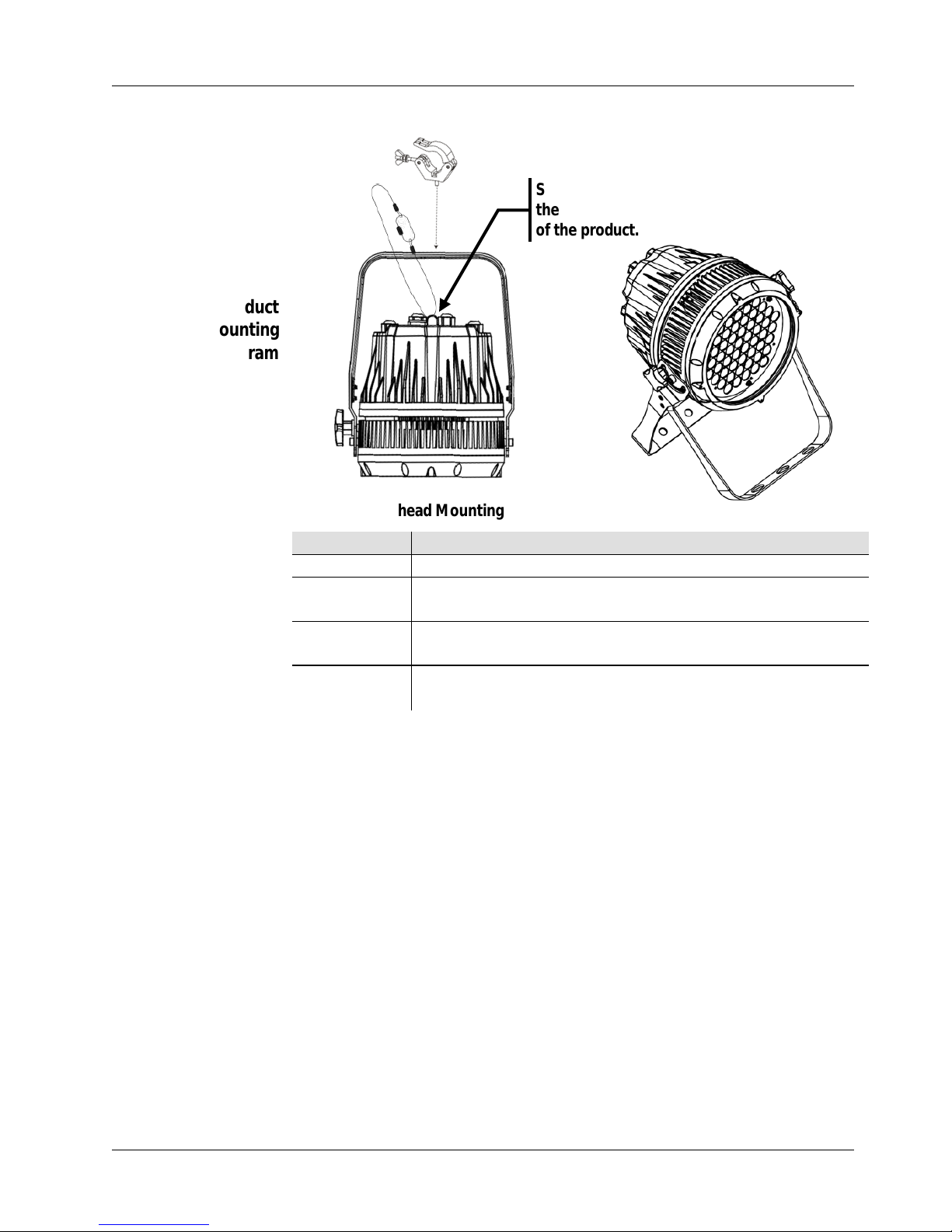

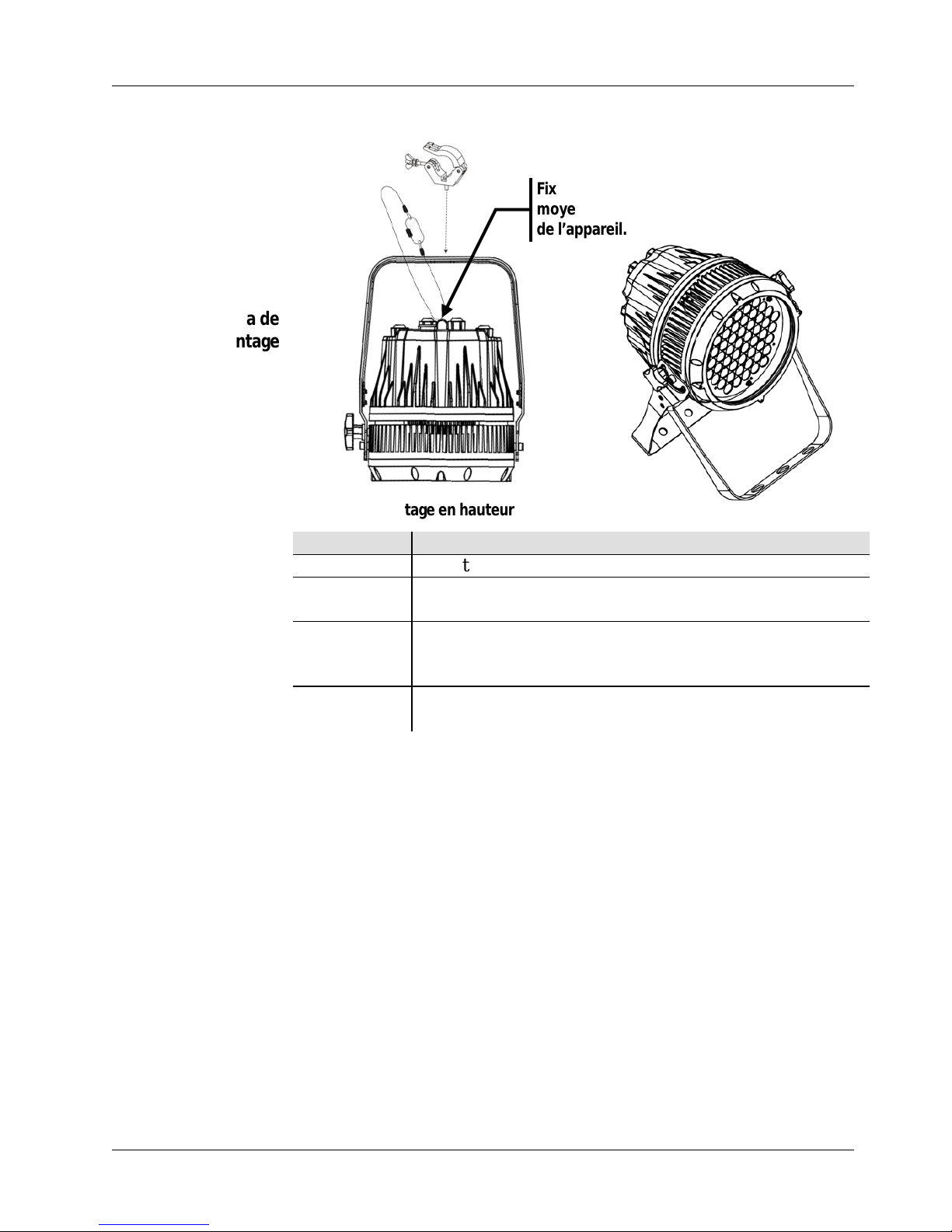

Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Password
After being prompted, enter the following password by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This password cannot be changed and must be used whenever prompted.
Secure a safety cable using
the passageway on the back
of the product.
Overhead Mounting
Floor Mounting

EN COLORado™ 2 Zoom IP QRG
5
Menu Options
Main Level
Programming Levels
Description
STAT
R.
000~255 Combine Red, Green, Blue, and White to
make a custom color
G.
B.
W.
S. 00~20
Selects the strobe frequency
(0~20 Hz)
Z.
000~255
Changes the beam angle
AUTO
AT.
01~10
10 automatic programs
PR.
10 customizable programs
RUN
DMX
DMX mode
SLAV
Master/Slave mode
DMX
D.
000~512
Selects the DMX starting address
PERS
TOUR
12 Channels: R/G/B/W, dimmer, strobe,
color macro, auto/custom, dimmer speed,
auto speed, zoom, zoom reset
ARC.1
3-channel: R/G/B control
AR1.D
4-channel: R/G/B, dimmer
ARC.2
4-channel: R/G/B/W control
AR2.D
5-channel: R/G/B/W, dimmer
AR2.S
6-channel: R/G/B/W, dimmer, strobe
HSV
3-channel: HSV control
EdIT PR. 01~
10 SC. 01~
30
R.
000~
255
Combine Red, Green, Blue, and White to
generate a custom color (0~100%)
G.
B.
W.
Z.
Controls the beam angle
S.
00~
20
Selects the strobe frequency
(0~20 Hz)
T 000~
255
Defines the step duration
(0~100%)
F
Defines the fade duration
(0~100%)

COLORado™ 2 Zoom IP QRG EN
6
Menu Options (Cont.)
Main Level
Programming Levels
Description
SET
UPLd.
….
(Enter Password)
Uploads custom programs to other
COLORado™ 2 Zoom IP
REST.
….
(Enter Password)
Defaults product to factory settings
DERR
BLAC
All LEDs turn off when DMX signal is lost
SAVE
All LEDs stay on the last command used
when the DMX signal is lost
COLR.
OFF
RGB set to “255” = max. output
RGBW.
RGB set to “255” = balanced white
UC.
Universal color balance
DIM.
OFF
No dimmer
DIM1.
Dimmer curve
DIM2.
DIM3.
DIM4.
ZOOM BASE
Sets default zoom position (full
movement)
POS.1
Sets position 1 setting for zoom limit
POS.2
Sets position 2 setting for zoom limit
CAL PASS
CAL
WT WH
1~11
R.
000~
255
Modifies the color macros used in channel
6 of the TOUR personality
G.
B.
W.
RGB
W RGB. W
R.
000~
255 Defines the color temperature used when COLO. is set to RGBW.
G.
B.
ZOOM
POS.
1
000~
255 Sets min/max position of zoom
POS.
2
KEY
ON
Turns the password on or off
OFF

EN COLORado™ 2 Zoom IP QRG
7
DMX Values
TOUR
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100% (Step Time if Custom 1~10 active)
3
Green
000 ó255
0~100% (Fade Time if Custom 1~10 active)
4
Blue
000 ó255
0~100%
5
White
000 ó255
0~100%
6 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251
ó
255
No Function
R: 100% G: 0~100% B: 0
R: 100%~0G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100%G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0G: 100%~0 B: 100%
R: 100% G: 100% B: 100% W: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
7 Strobe
000 ó009
010 ó255
No Function
0~20 Hz
8 Programs
000 ó040
041 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó209
210 ó219
220 ó229
230 ó255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10

COLORado™ 2 Zoom IP QRG EN
8
DMX Values (Cont.)
TOUR
(Cont.)
Channel
Function
Value
Percent/Setting
9
Auto Speed
000 ó255
0~100% (Only when using Auto)
10 Dimmer Speed
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
11
Zoom
000 ó255
0~100%
12 Zoom Reset
000 ó200
201 ó220
221 ó255
No function
Zoom reset
No function
ARC.1
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0~100%
2
Green
000 ó255
0~100%
3
Blue
000 ó255
0~100%
AR1.D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
ARC.2
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0~100%
2
Green
000 ó255
0~100%
3
Blue
000 ó255
0~100%
4
White
000 ó255
0~100%
AR2.D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
5
White
000 ó255
0~100%
AR2.S
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0~100%
2
Red
000 ó255
0~100%
3
Green
000 ó255
0~100%
4
Blue
000 ó255
0~100%
5
White
000 ó255
0~100%
6
Strobe
000 ó255
0~20 Hz
HSV
Channel
Function
Value
Percent/Setting
1
Hue
000 ó255
0~100%
2
Saturation
000 ó255
0~100%
3
Value
000 ó255
0~100%

ES COLORado™ 2 Zoom IP GRR
9
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORado™ 2 Zoom IP
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidos en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•El producto no está concebido para una instalación permanente.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor
o desenchufándolo, durante los periodos en los que no se use.
•Cuidado: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una
sala de baile con calor y humedad), puede formarse condensación en
la electrónica interna del producto. Para evitar que se produzca una
avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO sumerja este producto (IP65). La temporal operación normal en
exteriores es correcta.
•NO ponga en funcionamiento este producto si sospecha que la
carcasa, lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.

COLORado™ 2 Zoom IP GRR ES
10
¿Qué va
Incluido?
•COLORado™ 2 Zoom IP
•Cable de alimentación
•Prolongador de cable de
alimentación
•Prolongador de cable de señal
•Marco de gel
•Cable de entrada DMX
•Cable de salida DMX
•Soporte accesorio
•Tarjeta de garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 7 productos COLORado™ 2 Zoom IP a 120 VCA, o 15
a 230 VCA. Nunca sobrepase este número. Los cables de alimentación en
cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Enlace DMX
El COLORado™ 2 Zoom IP funcionará con un controlador DMX usando
una conexión serie DMX normal.
Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El COLORado™ 2 Zoom IP usa una conexión de datos DMX normal para
sus personalidades DMX: TOUR,ARC.1,AR1.D,ARC.2,AR2.D,AR
2.S
yHSV. Vea el Manual de U
suario para conectar y configurar para
funcionamiento DMX.
Conexión
Maestro/
Esclavo
El COLORado™ 2 Zoom IP usa la conexión de datos DMX para su modo
Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.

ES COLORado™ 2 Zoom IP GRR
11
Montaje
Diagrama
de Montaje
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sala del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Contraseña
Después de que se le solicite, introduzca la siguiente contraseña pulsando:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Esta contraseña no se puede cambiar y se debe usar cuando se le solicite.
Asegure el cable de seguridad
usando elpasador de la parte
posterior del producto.
Montaje en elevdo
Montaje de suelo

COLORado™ 2 Zoom IP GRR ES
12
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
STAT
R.
000~255 Combina Rojo, Verde, Azul y Blanco para
formar un color personalizado
G.
B.
W.
S. 00~20
Selecciona la frecuencia de estroboscopio
(0~20 Hz)
Z.
000~255
Cambia el ángulo del haz
AUTO
AT.
01~10
10 programas automáticos
PR.
10 programas personalizables
RUN
DMX
Modo DMX
SLAV
Modo Maestro/Esclavo
DMX
D.
000~512
Selecciona la dirección de inicio DMX
PERS
TOUR
12 Canales: R/V/A/B, atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad atenuador,
velocidad automática, zoom, reinicio del
zoom
ARC.1
3 Canales: Control R/V/A
AR1.D
4 Canales: R/V/A atenuador
ARC.2
4 Canales: R/V/A/B
AR2.D
5 Canales: R/V/A/B, atenuador
AR2.S
6 Canales: R/V/A/B, atenuador,
estroboscopio
HSV
3 Canales: Control HSV
EdIT PR. 01~
10 SC. 01~
30
R.
000~
255
Combina Rojo, Verde, Azul y Blanco para
generar un color personalizado (0~100%)
G.
B.
W.
Z.
Cambia el ángulo del haz
S.
00~
20
Selecciona el ángulo del haz
T 000~
255
Selecciona la frecuencia de estroboscopio
(0~20 Hz)
F
Define la duración del paso (0~100%)

ES COLORado™ 2 Zoom IP GRR
13
Opciones de Menú (Cont.)
Nivel Principal
Niveles de Programación
Descripción
SET
UPLd.
….
(Enter Password)
Carga programas personalizados a otros
COLORado™ 2 Zoom IPs
REST.
….
(Enter Password)
Restablece en el producto los valores de
fábrica
DERR
BLAC
Todos los LEDs se apagan cuando se
pierde la señal DMX
SAVE
Todos los LEDs se quedan en el último
comando usado cuando se pierde la señal
DMX.
COLO.
OFF
RGB establecido en “255” = máx.
potencia
RGBW.
RGB establecido en “255” = equilibrio de
blancos
UC.
Equilibrio de color universal
DIM.
OFF
Sin atenuador
DIM1.
Curva de atenuador
DIM2.
DIM3.
DIM4.
ZOOM
BASE
Configura la posición predeterminada del
zoom (movimiento completo)
POS.1
Establece la configuración de la posición
1 para el límite del zoom
POS.2
Establece la configuración de la posición
2 para el límite del zoom
CAL PASS
CAL
WT WH
1~11
R.
000~
255 Modifica los macros de color usados en el canal 6 de la personalidad TOUR
G.
B.
W.
RGB
W RGB. W
R.
000~
255
Define la temperatura de color usada
cuando COLO.se configura a RGBW.
(RVAB)
G.
B.
ZOOM
POS.
1
000~
255 Configura la posición mín/máx del zoom
POS.
2
KEY
ON
Activa o desactiva la contraseña
OFF

COLORado™ 2 Zoom IP GRR ES
14
DMX Valores
TOUR
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2 Rojo 000 ó255
0~100% (Tiempo de paso si Personalizado
1~10 está activo)
3 Verde 000 ó255
0~100% (Tiempo de fade si Personalizado
1~10 está activo)
4
Azul
000 ó255
0~100%
5
Blanco
000 ó255
0~100%
6 Macro de color + Equilibrio de
blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% V: 0~100% A: 0
R: 100%~0V: 100% A: 0
R: 0 V: 100% A: 0~100%
R: 0 V: 100%~0 A: 100%
R: 0~100%V: 0 A: 100%
R: 100% V: 0 A: 100%~0
R: 100% V: 0~100% A: 0~100%
R: 100%~0V: 100%~0 A: 100%
R: 100% V: 100% A: 100% B: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
7 Estroboscopio
000 ó009
010
ó
255
Sin función
0~20 Hz
8 Programas
000 ó040
041 ó049
050 ó059
060 ó069
070 ó079
080 ó089
090 ó099
100 ó109
110 ó119
120 ó129
130 ó139
140 ó149
150 ó159
160 ó169
170 ó179
180 ó189
190 ó199
200 ó209
210 ó219
220 ó229
230 ó255
Sin función
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Personalizado 1
Personalizado 2
Personalizado 3
Personalizado 4
Personalizado 5
Personalizado 6
Personalizado 7
Personalizado 8
Personalizado 9
Personalizado 10

ES COLORado™ 2 Zoom IP GRR
15
DMX Valores(Cont.)
TOUR
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
9
Velocidad
automática
000 ó255
0~100% (Solo cuando se usa Auto)
10 Velocidad
Atenuador
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190
ó
255
Preconfigura la velocidad del atenuador desde
la pantalla de menú
Atenuador lineal
Curva de atenuación no-lineal 1 (la más
rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
Curva de atenuación no-lineal 4 (la más lenta)
11
Zoom
000 ó255
0~100%
12 Reinicio del Zoom
000 ó200
201 ó220
221 ó255
Sin función
Reinicio del Zoom
Sin función
ARC.1
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0~100%
2
Verde
000 ó255
0~100%
3
Azul
000 ó255
0~100%
AR1.D
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2
Rojo
000 ó255
0~100%
3
Verde
000 ó255
0~100%
4
Azul
000 ó255
0~100%
ARC.2
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0~100%
2
Verde
000 ó255
0~100%
3
Azul
000 ó255
0~100%
4
Blanco
000 ó255
0~100%
AR2.D
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2
Rojo
000 ó255
0~100%
3
Verde
000 ó255
0~100%
4
Azul
000 ó255
0~100%
5
Blanco
000 ó255
0~100%
AR2.S
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0~100%
2
Rojo
000 ó255
0~100%
3
Verde
000 ó255
0~100%
4
Azul
000 ó255
0~100%
5
Blanco
000 ó255
0~100%
6
Estroboscopio
000 ó255
0~20 Hz
HSV
Canal
Función
Valor
Porcentaje/Configuración
1
Tono
000 ó255
0~100%
2
Saturación
000 ó255
0~100%
3
Valor
000 ó255
0~100%

COLORado™ 2 Zoom IP MdR FR
16
À Propos de ce
Manuel
Le manuel de référence du COLORado™ 2 Zoom IP (MdR) reprend des
informations de base sur cet appareil notamment en matière de connexions,
montage, options de menu et valeurs DMX. Télécharger le manuel
d'utilisation sur www.chauvetlighting.com pour de plus amp
les
informations.
Clause de non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
Sécurité
•Cet appareil n'est pas adapté pour une installation permanente.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-entièrement l'appareil en
le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
•ATTENTION: Lorsque l'appareil est transféré d'un environnement à
température extrême à un autre (par exemple d'un camion froid vers
une salle de bal chaude et humide), de la condensation peut se former
sur les composants électriques internes. Pour éviter de causer des
dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
•N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque l’appareil fonctionne.
•ATTENTION: le boîtier de cet appareil est brûlant lors du
fonctionnement.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de
l’appareil lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•N'immergez PAS ce produit (IP 65) Un usage temporaire en extérieur
est autorisé.
•N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à
la terre.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par cet appareil est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
Contacter
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre appareil.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.

FR COLORado™ 2 Zoom IP MdR
17
Ce qui est
Inclus
•COLORado™ 2 Zoom IP
•Un cordon d’alimentation
d'entrée
•Un câble d'entrée DMX
•Un câble de sortie DMX
•Gélatine
•Une rallonge
•Un câble rallonge pour signal
•Porte-accessoires
•Une fiche de garantie
•Un manuel de référence
Alimentation
CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
électrique
Vous pouvez connecter entre eux jusqu’à 7 COLORado™ 2 Zoom IP à
120 VCA ou 15 unités à 230 VCA Ne dépassez jamais cette limite.
Vous
pouvez vous procurer séparément des cordons d'alimentation.
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Raccordement
DMX
Le COLORado™ 2 Zoom IP fonctionnera avec un jeu d'orgues DMX au
moyen de connexions DMX en série standard. Une introduction au DMX
est à votre disposition sur www.chauvetpro.com.
Connexion DMX
Le COLORado™ 2 Zoom IP utilise une connexion de données DMX
standard pour ses personnalités DMX: TOUR, ARC1, AR1.D, ARC.2
,
AR2.D, AR2.S et HSV. Consultez le manuel d’utilisation pour connecter et
configurer le système DMX.
Connexion
Maître/
Esclave
Le COLORado™ 2 Zoom IP utilise une connexion de données DMX pour
son mode maître/esclave. Consultez le manuel d’utilisation pour co
nnecter
et configurer le mode de fonctionnement maître/esclave.

COLORado™ 2 Zoom IP MdR FR
18
Montage
Schéma de
Montage
Description du
Tableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
<UP>
Permet de parcourir les listes ou les menus vers le haut,
dans une fonction permet d'augmenter les valeurs
numériques
<DOWN>
Permet de parcourir les listes ou les menus vers le bas, dans
une fonction permet de diminuer les valeurs numériques
Mot de Passe
Une fois affiché, saisissez le mot de passe suivant comme suit :
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Ce mot de passe ne peut pas être modifié et doit être saisi sur demande.This
password cannot be changed and must be used whenever prompted.
Fixez le câble de sécurité au
moyen du passant à l’arrière
de l’appareil.
Montage en hauteur
Montage au sol

FR COLORado™ 2 Zoom IP MdR
19
Options du Menu
Niveau Principal
Niveaux de Programmation
Description
STAT
R.
000~255 Combine les couleurs rouge, vert, bleu et
blanc pour un résultat personnalisé
G.
B.
W.
S. 00~20
Sélectionne la fréquence du stroboscope
(0~20 Hz)
Z.
000~255
Change l'angle du faisceau
AUTO
AT.
01~10
10 programmes automatiques
PR.
10 programmes à personnaliser
RUN
DMX
Mode DMX
SLAV
Mode maître/esclave
DMX
D.
000~512
Sélectionne l’adresse DMX de départ
PERS
TOUR
12 canaux: R/V/B/b, gradateur,
stroboscope, macro de couleurs,
auto/perso, vitesse gradateur, vitesse
auto, zoom, réinit. du zoom
ARC.1
3 canaux: commande R/V/B
AR1.D
4 canaux: R/V/B, gradateur
ARC.2
4 canaux: R/V/B/b
AR2.D
5 canaux: R/V/B/b, gradateur
AR2.S
6 canaux: R/V/B/b, gradateur,
stroboscope
HSV
3 canaux: commande HSV
EdIT PR. 01~
10 SC. 01~
30
R.
000~
255
Combine rouge, vert, bleu et blanc afin de
créer une couleur personnalisée
(0~100%)
G.
B.
W.
Z.
Change l'angle du faisceau
Sb.
00~
20
Sélection de l'angle du faisceau
T 000~
255
Sélectionne la fréquence du stroboscope
(0~20 Hz)
F
Définit la durée de pas (0~100%)

COLORado™ 2 Zoom IP MdR FR
20
Options du Menu (Cont.)
Niveau Principal
Niveaux de Programmation
Description
SET
UPLd. ….
(Enter Password)
Télécharge les programmes
personnalisés sur d'autres COLORado™
2 Zoom IPs
REST.
….
(Enter Password)
Retour aux réglages d’usine (par défaut)
DERR
BLAC
Toutes les LED sont éteintes quand le
signal DMX est perdu
SAVE
Toutes les LED sont allumées sur la
dernière commande quand le signal DMX
est perdu
COLR.
OFF
RVB configuré sur "255" = sortie max.
RGBW.
RVB configuré sur "255" = balance des
blancs
UC.
Balance des couleurs universelle
DIM.
OFF
Pas de gradateur
DIM1.
Courbe de gradation
DIM2.
DIM3.
DIM4.
ZOOM
BASE
Définit la position par défaut du zoom
(mouvement intégral)
POS.1
Définit la configuration de la position 1 de
limite du zoom
POS.2
Définit la configuration de la position 2 de
limite du zoom
CAL PASS
CAL
WT WH
1~11
R.
000~
255 Modifie les couleurs des macros utilisées dans le canal 6 de la personnalité TOUR
G.
B.
W.
RGB
W RGB. W
R.
000~
255
Définit la température de la couleur
utilisée quand COLO.est configuré sur
RGBW.(RVBb)
G.
B.
ZOOM
POS.
1
000~
255 Définir position mini/maxi du zoom
POS.
2
KEY
ON
Active ou désactive le mot de passe
OFF
