Chauvet Strike 324 User manual

Quick Reference Guide
English EN
Español ES
Français FR

STRIKE 324 QRG EN
2
About this
Guide
The STRIKE 324 Quick Reference Guide (QRG) has basic product information
such as connection, mounting, menu options, and DMX values. Download the
User Manual from www.chauvetpro.comfor more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: Flashing light is known to trigger epileptic seizures. User
must comply with local laws regarding notification of strobe use.
•CAUTION: This product’s housing may be hot when lights are
operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113 °F (45 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, or Mexico, contact your distributor
to request support or return a product. Visit www.chauvetpro.com
for contact
information.
What is
Included
•STRIKE 324
•Neutrik® powerCON® power cord
•Warranty Card
•
Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 11 STRIKE 324 products at 120 V, 19 products at 208 V, or
21 products at 230 V. Never exceed this number. Powe
r linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green

EN STRIKE 324 QRG
3
Replacing the
Fuse
1. Disconnect this product from power.
2. Using a Flat head screwdriver, unscrew the fuse holder cap from the
housing.
3. Remove blown fuse and replace with a good fuse of the same type
and rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The STRIKE 324 will work with a DMX controller using a regular DMX serial
connection. A DMX Primer is available from www.chauvetpro.com.
DMX Connection
The STRIKE 324 uses a regular DMX data connection for its DMX
personalities: 1 Ch, 5 Ch, 8 Ch, and 12 Ch
. See the User Manual to connect
and configure for DMX operation.
Master/Slave
Connection
The STRIKE 324 uses the DMX data connection for its Master/Slave mode.
See the User Manual to connect and configure for master/slave operation.

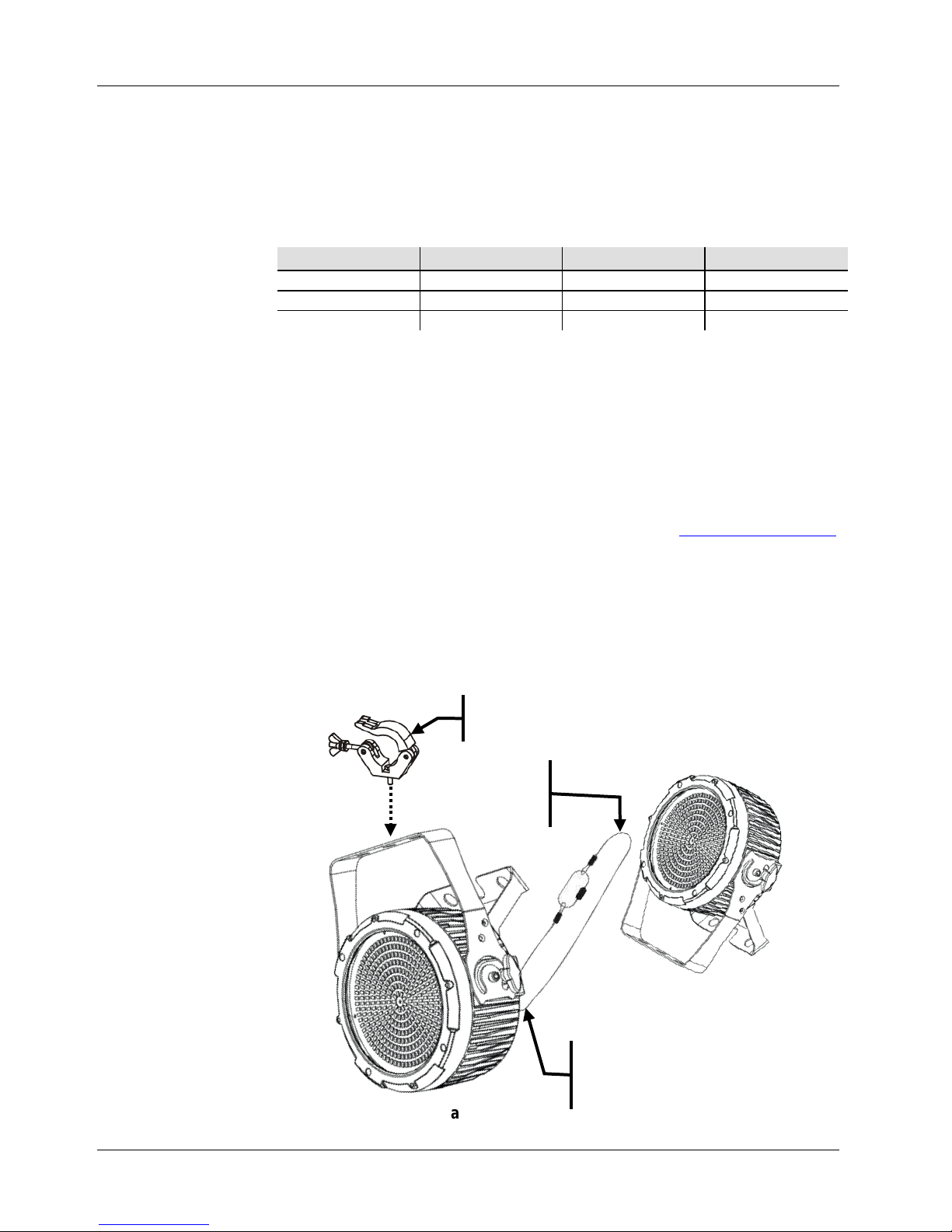

Mounting
Product
Mounting
Diagram
Secure the safety cable using
the passageway on the back
of the product.
Overhead Mounting
Floor Mounting
Clamp
(Model #CLP-15)
Safety Cable
(Model #CH-
05)

STRIKE 324 QRG EN
4
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the
currently selected value into the selected function
<UP>
Navigates upwards through the menu list and
increases the numeric value when in a function
<DOWN>
Navigates downwards through the menu list and
decreases the numeric value when in a function
Menu Options
Main Level
Programming Levels
Description
Auto
Auto 0–7
Speed 001–100
8 automatic programs
Static
Dimmer
000–255
Sets the intensity of the light output
Strobe
Selects the strobe frequency
BackLite
On
Sets the amount of time the control panel
backlight stays on
10S
20S
30S
Info
Auto
Test
Sets product in test mode
Version Vx.x
Shows the installed software version
Address
001–512
Sets product’s DMX address
Channel
1 Ch
1-channel: strobe
5 Ch
5-channel: intensity, duration, rate, effect,
macro
8 Ch
8-channel: Flash 1–8
12 Ch
12-channel: Flash 1–8, auto programs,
auto speed, dimmer, strobe
M&S Mode
Master
Selects Master mode
Slave
Selects Slave mode
Temp xx° C
Displays product’s internal temperature

EN STRIKE 324 QRG
5
DMX Values
1 Ch
Channel
Function
Value
Percent/Setting
1 Strobe
000 ó005
006 ó255
No function
0–100%
5 Ch
Channel
Function
Value
Percent/Setting
1 Flash Intensity
000 ó005
006 ó255
No function
0–100%
2
Flash Duration
000 ó255
0–100%
3 Flash Rate
000 ó005
006
ó
255
No function
0–100%
4 Special Effects
000 ó005
006 ó042
043 ó085
086 ó128
129 ó171
172 ó214
215 ó255
No function
Ramp up
Ramp down
Ramp up – ramp down
Random
Lighting effect
Spike effect
5 Pixel Control
Macros
000 ó005
006 ó042
043 ó085
086 ó128
129 ó171
172 ó214
215 ó255
No function
Macro 1
Macro 2
Macro 3
Macro 4
Macro 5
Macro 6

STRIKE 324 QRG EN
6
DMX Values (cont.)
8 Ch
Channel
Function
Value
Percent/Setting
1 Ring 1
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
2 Ring 2
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
3 Ring 3
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
4 Ring 4
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
5 Ring 5
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
6 Ring 6
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
7 Ring 7
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
8 Ring 8
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
Ring 1
Ring 2
Ring 3
Ring 4
Ring 5
Ring 6
Ring 7
Ring 8

EN STRIKE 324 QRG
7
DMX Values (cont.)
12 Ch
Channel
Function
Value
Percent/Setting
1 Ring 1
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
2 Ring 2
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
3 Ring 3
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
4 Ring 4
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
5 Ring 5
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
6 Ring 6
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
7 Ring 7
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
8 Ring 8
000 ó005
006 ó249
250 ó255
No function
Slow to fast
25 Hz
9 Auto Programs
000 ó010
011 ó040
041 ó070
071 ó100
101 ó130
131 ó160
161 ó190
191 ó220
221 ó255
No function
Auto 0
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
10 Auto Speed 000 ó255
Slow to fast
(Only when Ch. 9 has Auto 0–7 activated)
11
Master Dimmer
000 ó255
0–100%
12 Master Strobe
000 ó005
006 ó255
No function
0–25 Hz

STRIKE 324 GRR ES
8
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del STRIKE 324 contiene información
básica sobre el producto, como conexión, montaje, opciones de menú y valores
DMX. Descargue el manual de usuario de www.chauvetpro.com
para una
información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: Se sabe que la luz parpadeante puede desencadenar
ataques epilépticos. El usuario debe cumplir con la legislación local con
respecto a la notificación del uso de estroboscopio.
•CUIDADO: La carcasa de este producto puede estar caliente cuando
las luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•
NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o humedad
puedan afectarlo.
•
NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La temperatura ambiente máxima es de 45 °C (113 °F). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetpro.com para información de contacto.
Qué va
Incluido
•STRIKE 324
•Cable de alimentación Neutrik®
powerCON®
•Tarjeta de garantía
•Guía de Referencia Rápida

ES STRIKE 324 GRR
9
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 11 productos STRIKE 324 a 120 V, 19 productos a 208 V o
21 productos
a 230 V. Nunca sobrepase este número. Los cables de
alimentación en cadena se pueden adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU.)
Cable (Europa)
Color del tornillo
CA Cargado
Negro
Marrón
Amarillo/Latón
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella Nº2 desatornille la tapa del
portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Enlace DMX
El STRIKE 324 funcionará con un controlador DMX usando una conexión
serie DMX normal. Hay un Manual DMX disponible en www.chauvetpro.com.
Conexión DMX
El STRIKE 324 usa una conexión de datos DMX normal para sus
personalidades DMX: 1 Ch, 5 Ch, 8 Ch y 12 Ch
. Vea el Manual de usuario
para conectar y configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El STRIKE 324 usa la conexión de datos DMX para su modo Maestro/Esclavo.
Vea el Manual de usuario para conectar y configurar para funcionamiento
Maestro/Esclavo.

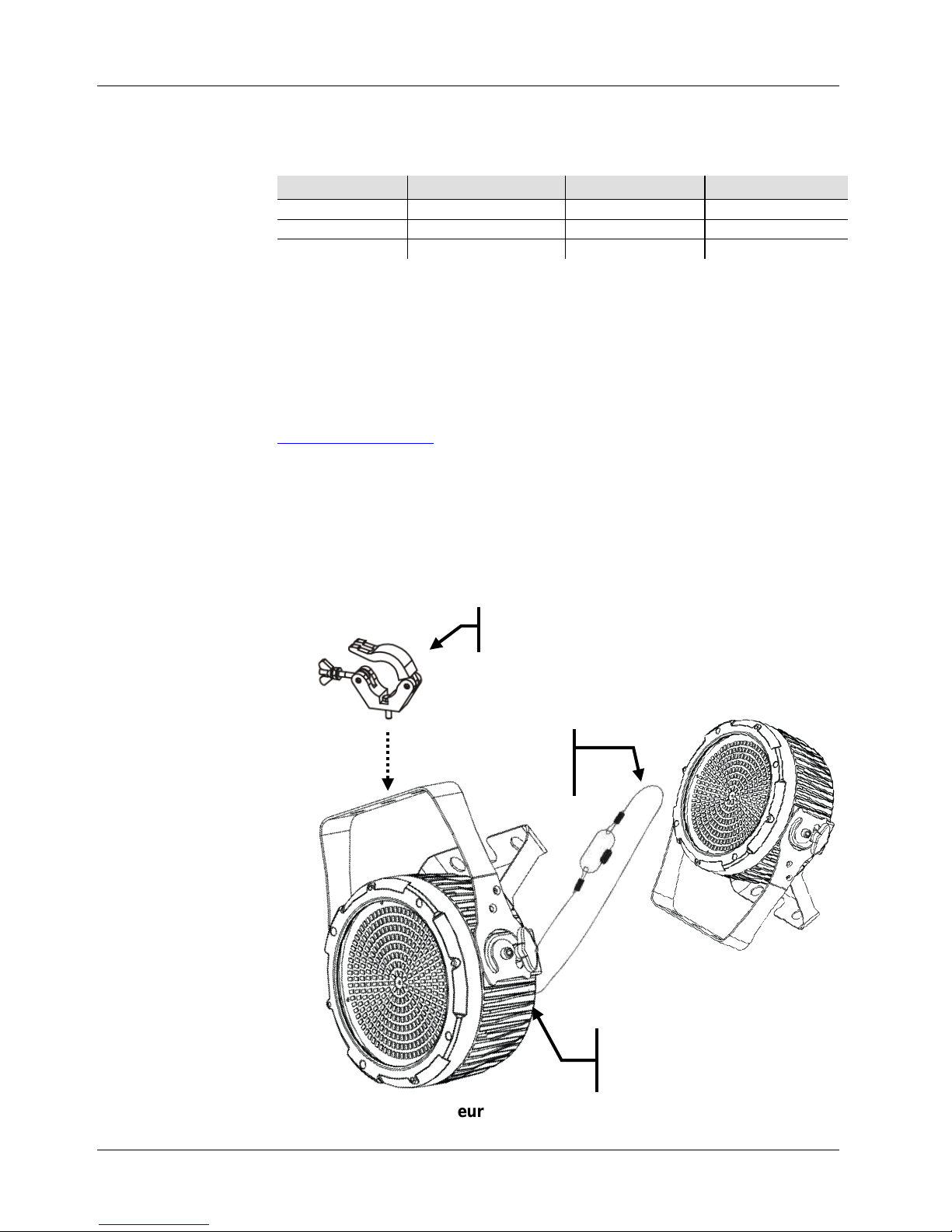

Montaje
Diagrama
de Montaje
del Producto
Montaje en Altura
Montaje en el Suelo
Fije el cable de seguridad usando el
pasador de la parte posterior del
producto.
Cable de
seguridad
(Nº modelo CH-
05)
Abrazadera
(Nº modelo CLP
-15)

STRIKE 324 GRR ES
10
Descripción del
P
anel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura
el valor seleccionado actualmente dentro de la
función seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye
el valor numérico cuando está en una función
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
Auto
Auto 0–7
Speed 001–100
8 programas automáticos
Static
Dimmer
000–255
Ajusta la intensidad de la emisión de la luz
Strobe
Selecciona la frecuencia de estroboscopio
BackLite
On
Define la cantidad de tiempo que la
iluminación de la pantalla está encendida
10S
20S
30S
Info
Auto
Test
Pone el producto en modo de prueba
Version Vx.x
Muestra la versión de software instalada
Address
001–512
Configura la dirección DMX del producto
Channel
1 Ch
1 canal: estroboscopio
5 Ch
5 canales: intensidad, duración, frecuencia,
efecto, macro
8 Ch
8 canales: Flash 1–8
12 Ch
12 canales: Flash 1–8, programas
automáticos, velocidad automática,
atenuador, estroboscopio
M&S Mode
Master
Selecciona el modo Maestro
Slave
Selecciona el modo Esclavo
Temp xx° C
Muestra la temperatura interna del
producto
