Chauvet Intimidator Wash LED 150 User manual

Quick Reference Guide

Intimidator™ Wash LED 150 QRG EN
Page 2 of 52
About This
Guide
The Intimidator™ Wash LED 1
50 Quick Reference Guide (QRG) has basic
product information such as mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
These Safety Notes include important safety information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power cord by pulling or tugging
on the cord.
•When mounting this product overhead, use a safety cable.
•
DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•
Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket or the handles to carry this
product.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to request
support or return a product. Visit www.chauvetlighting.com
for contact
information.
What Is
Included
•Intimidator™ Wash LED 150
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your Intimidator™ Wash LED 150 and make sure you have received all
parts in good condition. If the box or contents appear damaged, notify the carrier
immediately, not CHAUVET®.

EN Intimidator™ Wash LED 150 QRG
Page 3 of 52
Product
Description
The Intimidator™ Wash LED 150 is an
LED moving head light that has a
motorized focus for crisp gobo effects. Built-
in effect macros and
move-in-
black features minimize programming time and auto programs
generate easy shows.
Product Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 6 Intimidator™ Wash LED 150 units at 120 VAC and 12
units at 230 VAC. You should never exceed this number.
Fuse
Replacement
1. Disconnect the product from power.
2. Using a flat-head screwdriver, loosen the fuse holder and pull straight
out.
3. Remove the blown fuse from the holder and replace with a fuse of the
exact same type and rating.
4. Re-insert the fuse holder and reconnect power.
Back Panel
DMX In
Power In
Fuse Holder
Power Out
DMX Out
Front Panel
Display

Intimidator™ Wash LED 150 QRG EN
Page 4 of 52

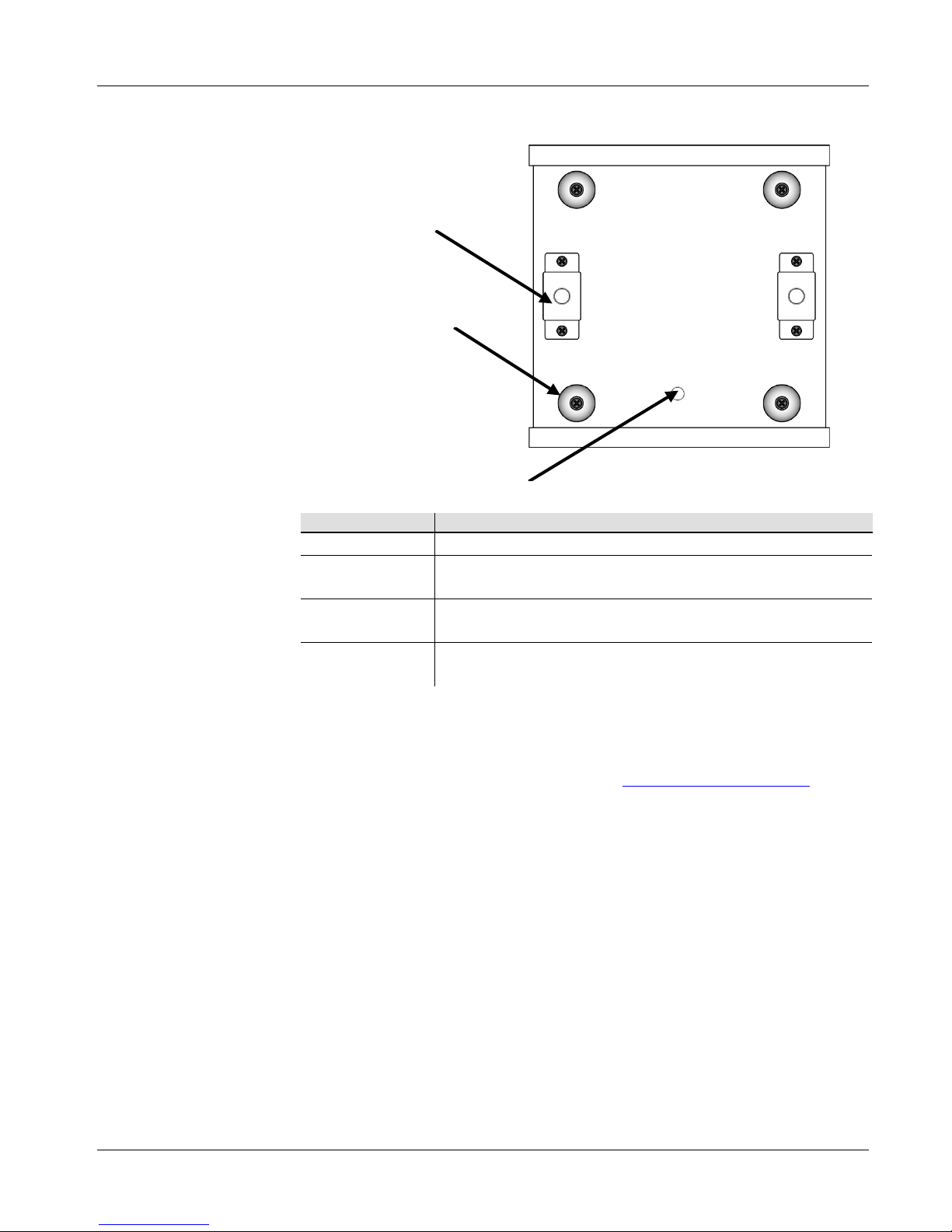

Mounting
Before mounting this product, read the Safety Notes.
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MODE/ESC>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases
the numeric value when in a function
<DOWN>
Navigates downwards through the menu list and
decreases the numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the
currently selected value into the selected function
DMX Linking
The Intimidator™ Wash LED 150
can work with a DMX controller when
linked by DMX serial connections.
Instructions for connecting and configuring
this product for DMX operation are in the User Manual. If you are not familiar
with DMX, download the DMX Primer from www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 497.
Master/Slave
Connection
The Intimidator™ Wash LED 150 uses the DMX data connection for its
Master/Slave mode. Instructions for connecting and configuring this product for
Master/Slave operation are in the User Manual.
Bracket Attachment (x2)
Rubber Feet (x4)
Safety Loop Attachment Point

EN Intimidator™ Wash LED 150 QRG
Page 5 of 52
Menu Options
Main Level
Programming Levels
Description
DMX Address
d***
d001~512
Sets the DMX starting address
Operation Modes
NASL (SLoU)
Automatic Mode, Slow Program
NAFA (FASt)
Automatic Mode, Fast Program
NStS (SrUn)
Sound-Active Mode
SLAU (SonU)
Slave Mode
Pan
Normal Pan
PAn
Norm al Pan operation
Inverse Pan
r PAn
Inverse Pan operation
Tilt
Normal Tilt
tit
Norm al Tilt operation
Inverse Tilt
r tit
Inverse Tilt operation
Display
Normal Display
diS
Change the LCD display text position
Inverse Display
rdiS
Personality
Advanced
15CH
Selects the DMX personality
Basic
6CH
Pan Range
Pan 540º
PA54
Select the maximum pan range
Pan 360º
PA36
Pan 180º
PA18
Tilt Range
Tilt 270º
ti27
Select the tilt range
Tilt 180º
ti18
Tilt 90º
ti 9
Reset
System reset
rESt
Reset all motors
Load Factory
Defaults
Load default LoAd
Revert all settings for the product back to the
factory values
DMX Values
15-CH
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~540°
2
Tilt
000 255
0~270°
3
Fine Pan
000 255
0~3°
4
Fine Tilt
000 255
0~3°
5
Pan/Tilt Speed
000 255
Pan/Tilt speed (fast to slow)
6 Shutter/Dimmer
000 127
Dimmer
128 255
Shutter
7
Red
000 255
1~100%
8
Green
000 255
1~100%
9
Blue
000 255
1~100%
10
White
000 255
1~100%
11
Dimmer
000 255
1~100%

Intimidator™ Wash LED 150 QRG EN
Page 6 of 52
DMX Values (cont.)
15-CH
(cont.)
Channel
Function
Value
Percent/Setting
12
Color Macro
000 007
No function
008 021
RGBW
022 035
Red
036 049
Green
050 063
Cyan
064 077
White
078 091
Macro 1
092 105
Macro 2
106 119
Macro 3
120 133
Macro 4
134 147
Macro 5
148 161
Macro 6
162 175
Macro 7
176 189
Macro 8
190 203
Macro 9
204 217
Macro 10
218 231
Macro 11
232 255
Moveable macro
13
LED Speed
000 255
Fast~slow
14
Control
000 007
No function
008 027
Enable pan/tilt move-in-black
028 047
Reserved
048 067
Disable pan/tilt move-in-black
068 087
Reserved
088 107
Disable pan/tilt move-in-black
108 127
Reserved
128 147
Disable move-in-black
148 167
Reset pan
168 187
Reset tilt
188 207
Reserved
208 227
Reserved
228 247
Reset all
248 255
No function

EN Intimidator™ Wash LED 150 QRG
Page 7 of 52
DMX Values (cont.)
6-CH
Channel
Function
Value
Percent/Setting
1
Pan
000

255
0~540°
2
Tilt
000 255
0~270°
3 Shutter
000 003
Blackout
004 007
Open
008 215
Strobe (0.5~20 Hz)
216 255
Open
4
White
000 255
0~100%
5
Dimmer
000 255
0~100%
6 Color Macros
000 007
No function
008 021
RGBW
022 035
Red
036 049
Green
050 063
Cyan
064 077
White
078 091
Macro 1
092 105
Macro 2
106 119
Macro 3
120 133
Macro 4
134 147
Macro 5
148 161
Macro 6
162 175
Macro 7
176 189
Macro 8
190 203
Macro 9
204 217
Macro 10
218 231
Macro 11
232 255
Moveable m acro
15-CH
(cont.)
Channel
Function
Value
Percent/Setting
15
Pan/Tilt
Movement
Macros
000 007
No function
008 023
Automatic movement 1
024 039
Automatic movement 2
040 055
Automatic movement 3
056 071
Automatic movement 4
072 087
Automatic movement 5
088 103
Automatic movement 6
104 119
Automatic movement 7
120 135
Automatic movement 8
136 151
Sound-active movement 1
152 167
Sound-active movement 2
168 183
Sound-active movement 3
184 199
Sound-active movement 4
200 215
Sound-active movement 5
216 231
Sound-active movement 6
232 247
Sound-active movement 7
248 255
Sound-active movement 8

Intimidator™ Wash LED 150 GRR ES
Page 8 of 52
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Intimidator™ Wash LED 150
contiene información básica sobre el producto, como montaje, opciones de menú
y valores DMX. Descargue el manual de usuario de www.chauvetlighting.com
para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información de seguridad importante sobre el
montaje, uso y mantenimiento.
•Este producto no está cocebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o
sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•
Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o
la humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar o las asas para mover
este producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.

ES Intimidator™ Wash LED 150 GRR
Page 9 of 52
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•Intimidator™ Wash LED 150
•Cable de alimentación
•Tarjeta de garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su Intimidator™ Wash LED 150 y asegúrese de que ha recibido
todas las partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción del
Producto
El Intimidator™ Wash LED 150 es una luz de cabeza móvil LED que tiene un
foco con motor para efectos de gobo nítidos. Las funciones integradas de macros
de efectos y “move-in-black”
minimizan el tiempo de programación y los
programas automáticos generan espectáculos de forma fácil.
Visión General
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 6 unidades Intimidator™ Wash LED 150 a 120 VCA, y 12
unidades a 230 VCA. Nunca sobrepase este número.
Panel Posterior
Entrada
DMX
Entrada de
Alimentación
Portafusibles
Salida de
Alimentación
Salida
DMX
Pantalla
Panel Frontal

Intimidator™ Wash LED 150 GRR ES
Page 10 of 52
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2.
Con ayuda de un destornillador de cabeza plana, afloje el portafusibles
y extráigalo directamente.
3. Quite el fusible fundido del portafu
sibles y sustituya el fusible con otro
del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de Seguridad.

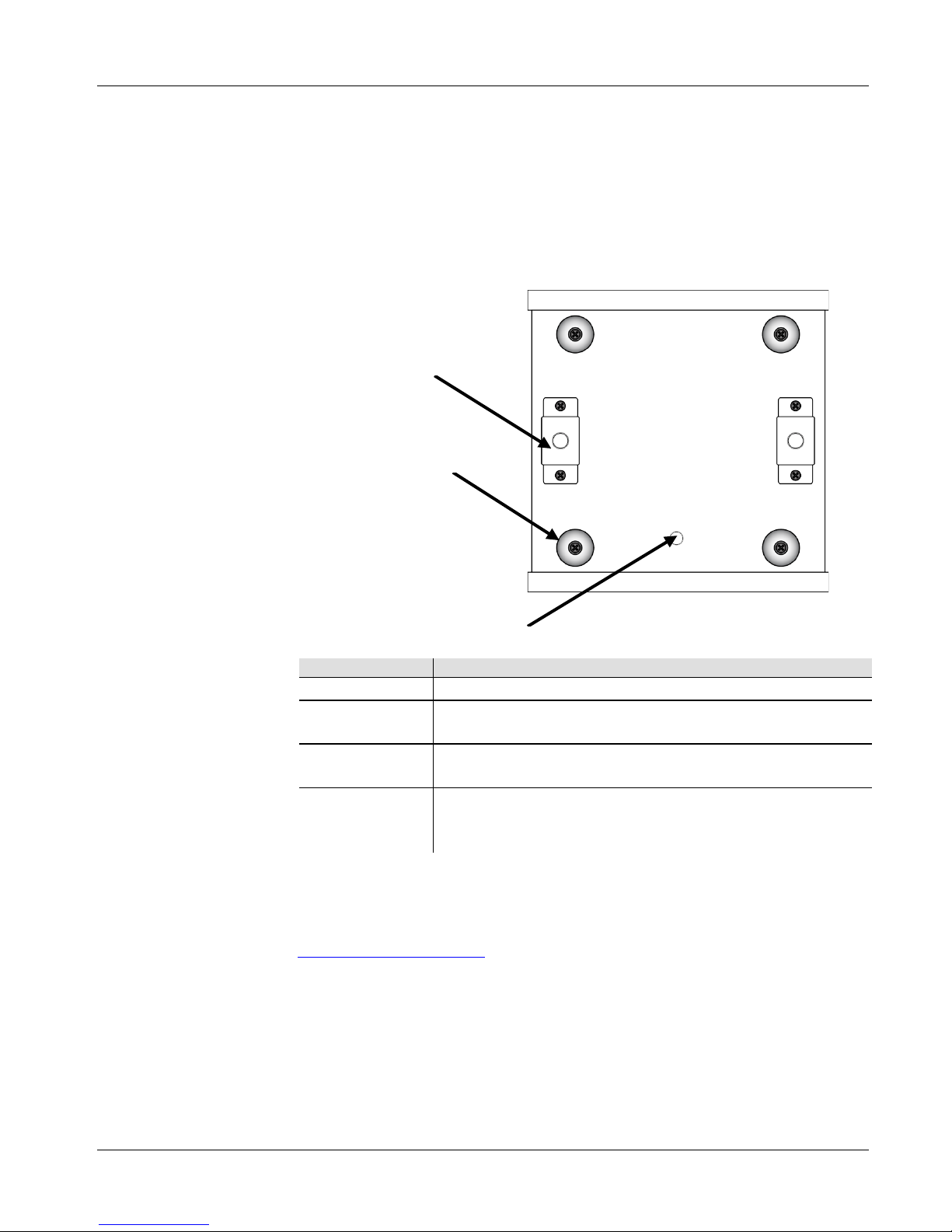

Diagrama
de Montaje
Descripción del
Panel de Control
Botón
Función
<MODE/ESC>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
Enlace DMX
El Intimidator™ Wash LED 150 puede funcionar con un controlador DMX
cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de
usuario. Si no está familiarizado con DMX, descargue el Manual DMX d
e
www.chauvetlighting.com.
Dirección de Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 497.
Conexión
Maestro/Esclavo
El Intimidator™ Wash LED 150 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de Usuario.
Abrazadera de Fijación (x2)
Pies de Goma (x4)
Punto de Fijación del Lazo de Seguridad

ES Intimidator™ Wash LED 150 GRR
Page 11 of 52
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
Modo DMX
d***
d001~512
Configura la dirección inicial DMX
Modo de
Funcionamiento
NASL (SLoU)
Modo Automático, Programa Lento
NAFA (FASt)
Modo Automático, Programa Rápido
NStS (SrUn)
Modo Activo por Sonido
SLAU (SonU)
Modo de funcionamiento Esclavo
Desplazamiento
Lateral
Desplazamiento
Lateral Normal
PAn
Funcionamiento Desplazamiento Lateral
Norm al
Desplazamiento
Lateral Inverso
r PAn
Funcionamiento Desplazamiento Lateral
Inverso
Inclinación
Inclinación Normal
tiL
Funcionamiento Inclinación Normal
Inclinación Inversa
r tiL
Funcionamiento Inclinación Inversa
Pantalla
Pantalla Normal
diS
Cambia la posición del texto en la pantalla
LCD
Pantalla Inversa
r diS
Personalidad
Avanzado
15CH
Selecciona la personalidad DMX
Básico
6CH
Alcance de
Desplazamiento
Lateral
Desplazamiento
Lateral 540
PA54
Seleccionar
rango máximo de
d
esplazamiento lateral
Desplazamiento
Lateral 360
PA36
Desplazamiento
Lateral 180
PA18
Alcance de
Inclinación
Inclinación 270
ti27
Seleccionar
rango máximo de inclinación
Inclinación 180
ti18
Inclinación 90
ti 9
Reinicio
De Reinicio del
Sistema
rESt
Reinicia el dispositivo
Los Valores por
Defecto de Fábrica
Carga por Defecto LoAd
Recuperar todos los ajustes de la parte
posterior del producto a
los valores por
defecto de fábrica
Valores DMX
15-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento Lateral
000 255
0~540°
2
Inclinación
000 255
0~270°
3
Desplazamiento Lateral
Fino
000 255 0~3°
4
Inclinación Fino
000

255
0~3°
5
Velocidad
Desplazamiento Lateral/
Inclinación
000 255 Desplazamiento Lateral/Inclinación speed
(rápido a lento)
6 Obturador/Interruptor
000 127
Interruptor
128 255
Obturador
7
Rojo
000 255
1~100%
8
Verde
000 255
1~100%
9
Azul
000 255
1~100%
10
Blanco
000 255
1~100%
11
Interruptor
000 255
1~100%

Intimidator™ Wash LED 150 GRR ES
Page 12 of 52
Valores DMX (cont.)
15-CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
12
Color Macro
s
000 007
Sin función
008 021
RVAB
022 035
Rojo
036 049
Verde
050 063
Cian
064 077
Blanco
078 091
Macro 1
092 105
Macro 2
106 119
Macro 3
120 133
Macro 4
134 147
Macro 5
148 161
Macro 6
162 175
Macro 7
176 189
Macro 8
190 203
Macro 9
204 217
Macro 10
218 231
Macro 11
232 255
Macro móvil
13
LED de Velocidad
000 255
Rápido~lento
14
C
ontrolar
000 007
Sin función
008 027
Permitir desplazamiento lateral/inclinación
movimiento en negro
028 047
Reservado
048 067
Cesar desplazamiento lateral/inclinación
movimiento en negro
068 087
Reservado
088 107
Cesar desplazamiento lateral/inclinación
movimiento en negro
108 127
Reservado
128 147
Cesar movimiento en negro
148 167
Reajustar desplazamiento lateral
168 187
Reajustar inclinación
188 207
Reservado
208 227
Reservado
228 247
Reajustar todos
248 255
Sin función

ES Intimidator™ Wash LED 150 GRR
Page 13 of 52
Valores DMX (cont.)
6-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 255 0~540°
2
Inclinación
000

255
0~270°
3 Obturador
000 003
Oscurecimiento
004 007
Abierto
008 215
Estroboscopio (0.5~20 Hz)
216 255
Abierto
4
Blanco
000 255
0~100%
5
Interruptor
000 255
0~100%
6 Color Macros
000 007
Sin función
008 021
RVAB
022 035
Rojo
036 049
Verde
050 063
Cian
064 077
Blanco
078 091
Macro 1
092 105
Macro 2
106 119
Macro 3
120 133
Macro 4
134 147
Macro 5
148 161
Macro 6
162 175
Macro 7
176 189
Macro 8
190 203
Macro 9
204 217
Macro 10
218 231
Macro 11
232 255
Macro móvil
15-CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
15
D
esplazamiento
Lateral
/Inclinación
Macros
de
Mov
imiento
000 007
Sin función
008 023
Movimiento automático 1
024 039
Movimiento automático 2
040 055
Movimiento automático 3
056 071
Movimiento automático 4
072 087
Movimiento automático 5
088 103
Movimiento automático 6
104 119
Movimiento automático 7
120 135
Movimiento automático 8
136 255
Activos por sonidosm ovimiento 1-8

Intimidator™ Wash LED 150 MdR FR
Page 14 of 52
À Propos de ce
M
anuel
Le Manuel de Référence (MdR) de l'Intimidator™ Wash LED 150
reprend des
informations de base sur cet appareil notamment en matière de montage,
d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations en
matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•
Débranchez toujours cet appareil avant de procéder à son nettoyage ou
au remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•
Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité
de l'unité lors de son fonctionnement.
•
Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou
à l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin
d'éviter tout risque d'incendie ou décharge électrique, veillez à
n'exposer cet appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du
support ou des poignées dont il est doté.
•La température ambiante maximale supportée par ce produit est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.

FR Intimidator™ Wash LED 150 MdR
Page 15 of 52
Contact
En dehors des États-Unis, du Royaume-
Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un Intimidator™ Wash LED 150
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre Intimidator™ Wash LED 150 et assurez-vous d'avoir tout reçu et
en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-
le
immédiatement au transporteur et non à CHAUVET®.
Description de
L'Appareil
L'Intimidator™ Wash LED 150 est un projecteur à lyre asservie LED doté d'une
fonction de mise au point motorisée pour des effets de gobos des plus précis. Les
macros d'effets et option de déplacement en noir général intégrées réduisent le
temps de programmation. Les programmes auto permettent de créer facilement
des jeux de lumière.
Aperçu du Produit
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Panneau Arrière
Entrée
DMX
Entrée
D'Alimentation
Porte-Fusible
Sortie
D'Alimentation
Sortie
DMX
Panneau Avant
Écran

Intimidator™ Wash LED 150 MdR FR
Page 16 of 52
Connexion
Electrique
Vous pouvez raccorder ensemble jusqu'à 6 Intimidator™ Wash LED 150 à 120
VAC et 12 à 230 VAC. Il est recommandé de ne jamais dépasser ces indications.
Remplacement du
Fusible
1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, délogez le porte-fusible de son
emplacement et sortez-le.
3. Retirez le fusible obsolète du porte-fusible et remplacez-le par un
fusible équivalent.
4. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Montage
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
Montage
Description du
T
ableau de
Commandes
Bouton
Fonction
<MODE/ESC>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans
une fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans
une fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
Raccordement
DMX
L'Intimidator™ Wash LED 150 peut fonctionner avec un jeu d'orgues DMX
quand raccordé par des connexions DMX en série. Vous trouverez les
instructions de connexion et configuration de cet appareil pour un bon
fonctionnement en DMX dans le manuel d'utilisation. Si vous n'êtes pas fami
lier
avec le DMX, vous pouvez télécharger l'introduction au DMX sur
www.chauvetlighting.com.
Adresse de Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 497.
Connexion
Maître/E
sclave
L'Intimidator™ Wash LED 150 utilise une connexion de données DMX pour
son mode maître/esclave. Vous trouverez les instructions de connexion et
configuration de cet appareil pour un bon fonctionnement en maître/esclave dans
le manuel d'utilisation.
2 Fixations de Support
4 Pieds en Caoutchouc
Point de Fixation de la Boucle de Sécurité

FR Intimidator™ Wash LED 150 MdR
Page 17 of 52
Options du Menu
Niveau Principal
Niveaux de Programmation
Description
Addresse DMX
d***
d001~512
Configure l'adresse DMX de départ
Mode de
Fonctionnement
NASL (SLoU)
Mode automatique, programme rapide
NAFA (FASt)
Mode automatique, programme rapide
NStS (SrUn)
Mode de fonctionnement esclave
SLAU (SonU)
Mode musical
Pan
Pan Normal
PAn
Fonctionnement du pan normal
Pan Inversé
r PAn
Fonctionnement du pan inversé
Tilt
Tilt Normal
tiL
Fonctionnement du tilt normal
Tilt Inversé
r tiL
Fonctionnement du tilt inversé
Affichage
Affichage Normal
diS
Modifier la position du texte affiché sur le
LCD
Affichage Inversé
r diS
Personnalité
Avancé
15CH
Sélectionne la personnalité DMX
Fondamental
6CH
Gamme du Pan
Pan 540°
PA54
Sélectionnez le gamme de pan
Pan 360°
PA36
Pan 180°
PA18
Gamme du Tilt
Tilt 270°
Ti27
Sélectionnez le gamme de tilt
Tilt 180°
Ti18
Tilt 90°
Ti 9
Réinitialisation
Réinitialisation du
Système
rESt Réinitialiser les unités
Télécharger les
Configurations
d'Usine
Télécharger les
Configurations
d'Usine
LoAd Télécharger les configurations d'usine
Valeurs DMX
15-CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Pan
000 255
0~540°
2
Tilt
000 255
0~270°
3
Pan Fin
000 255
0~3°
4
Tilt Fin
000 255
0~3°
5
Pan/Tilt Vitesse
000 255
Pan/Tilt vitesse (rapide~lentement)
6
Obturateur/
Gradateur
000 127
Gradateur
128 255
Obturateur
7
Rouge
000 255
1~100%
8
Vert
000 255
1~100%
9
Bleu
000 255
1~100%
10
Blanc
000 255
1~100%
11
Gradateur
000 255
1~100%

Intimidator™ Wash LED 150 MdR FR
Page 18 of 52
Valeurs DMX (suite)
15-CH
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
12
Co
uleur Macros
000 007
Pas de fonction
008 021
RVCB
022 035
Rouge
036 049
Vert
050 063
Cyan
064 077
Blanc
078 091
Macro 1
092 105
Macro 2
106 119
Macro 3
120 133
Macro 4
134 147
Macro 5
148 161
Macro 6
162 175
Macro 7
176 189
Macro 8
190 203
Macro 9
204 217
Macro 10
218 231
Macro 11
232 255
Macro m obile
13
Vitesse LED
000 255
Rapide~lentement
14
C
ontrôler
000 007
Pas de fonction
008 027
Permettre pan/tilt déplacez-in-black
028 047
Réserver
048 067
Désactiver pan/tilt déplacez-in-black
068 087
Réserver
088 107
Désactiver pan/tilt déplacez-in-black
108 127
Réserver
128 147
Désactiver déplacez-in-black
148 167
Réinitialiser pan
168 187
Réinitialiser tilt
188 207
Réserver
208 227
Réserver
228 247
Réinitialiser tout
248 255
Pas de fonction

FR Intimidator™ Wash LED 150 MdR
Page 19 of 52
Valeurs DMX (suite)
6-CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Pan
000 255
0~540°
2
Tilt
000 255
0~270°
3 Obturateur
000 003
Noir général
004 007
Ouvert
008 215
Stroboscope (0.5~20 Hz)
216 255
Ouvert
4
Blanc
000 255
0~100%
5
Gradateur
000 255
0~100%
6 Couleur Macros
000 007
Pas de fonction
008 021
RVCB
022 035
Rouge
036 049
Vert
050 063
Cyan
064 077
Blanc
078 091
Macro 1
092 105
Macro 2
106 119
Macro 3
120 133
Macro 4
134 147
Macro 5
148 161
Macro 6
162 175
Macro 7
176 189
Macro 8
190 203
Macro 9
204 217
Macro 10
218 231
Macro 11
232 255
Macro m obil
15-CH
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
15
Pan/Tilt Macros
Mobil
000 007
Pas de fonction
008 023
Mouvement automatique 1
024 039
Mouvement automatique 2
040 055
Mouvement automatique 3
056 071
Mouvement automatique 4
072 087
Mouvement automatique 5
088 103
Mouvement automatique 6
104 119
Mouvement automatique 7
120 135
Mouvement automatique 8
136 151
Mode musical programme 1
152 167
Mode musical programme 2
168 183
Mode musical programme 3
184 199
Mode musical programme 4
200 215
Mode musical programme 5
216 231
Mode musical programme 6
232 247
Mode musical programme 7
248 255
Mode musical programme 8

Intimidator™ Wash LED 150 SAL DE
Page 20 of 52
Über diese
Schnellan-
leitung
In der Schnellanleitung des Intimidator™ Wash LED 150
finden Sie die
wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen
und DMX-
Werte des Geräts. Laden Sie für weiterführende Informationen unter
www.chauvetlighting.com das Benutzerhandbuch herunter.
Haftungs-
ausschluss
Die Informationen und Spezifikatione
n dieser Anleitung können ohne vorherige
Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage,
Verwendung und Wartung des Geräts.
•Dieses Produkt eignet sich nicht für eine permanente Installation.
•SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse
verbundenen und abgesicherten Stromkreislauf an.
•Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder
die Sicherung auswechseln.
•NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am
Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•KEINE entflammbaren Materialien während des Betriebs in der Nähe
des Geräts lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr
heiß wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss
sich innerhalb des Spannungsbereiches befinden, der auf dem
Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um
das Risiko von Bränden oder elektrischen Schlägen zu vermeiden,
dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung
und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts
nicht verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder
Regelwiderstand an.
•
Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ
mit den gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40°C. Nehmen
Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
•Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die
Verwendung des Geräts.
•Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für
den Kunden wartungsfrei.
