Chauvet CORE 3x1 User manual

Quick Reference Guide

CORE™ 3x1 QRG EN
2
About This
Guide
The CORE™ 3x1
Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX values. Download
the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•
DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with one of the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.

EN CORE™ 3x1 QRG
3
What Is
Included
•CORE™ 3x1
•Hanging Bracket with Mounting
Hardware
•Power Cord
•Warranty Card
•
Quick Reference Guide
To Begin
Unpack your CORE™ 3x1 and make sure you have received all parts in
good condition. If the box or contents appear damaged, notify the carrier
immediately, not CHAUVET®.
Description
The CORE™ 3x1 is a compact strip light. It is designed for use as a blinder
or wash light with p
ixel mapping capability. Control options include
Sound-Active mode, auto programs, Master/Slave mode and DMX. Five
personality choices are available through 3-, 5-, 9-, 10-, and 13-
channel
DMX modes. You can achieve flicker-
free video operation with
high-frequency LED dimming.
Overview
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 10 CORE™ 3x1 products at 120 VAC and 21 units at
230 VAC.
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.

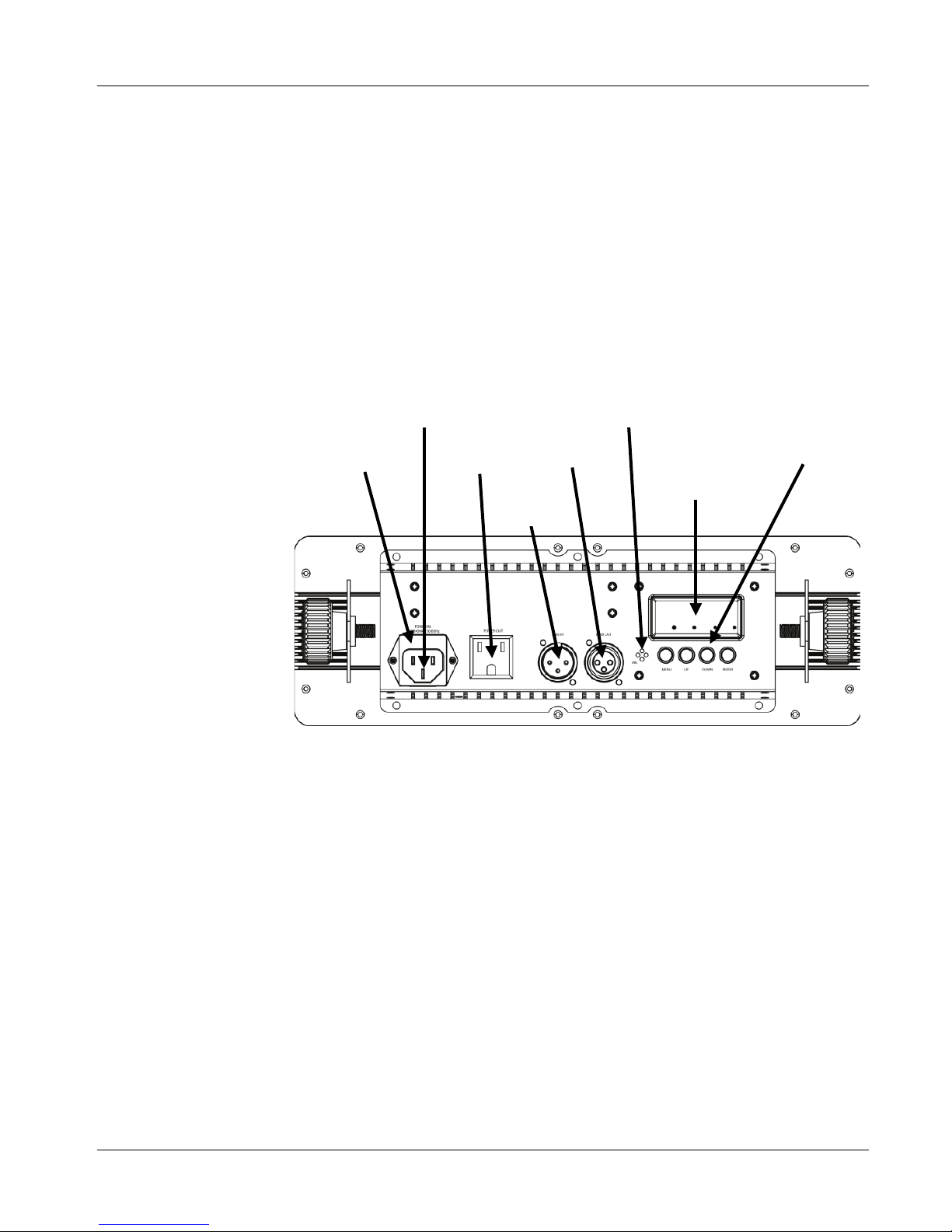

Back Panel View
Power In
Control Buttons
Fuse Holder
Display
DMX In
DMX Out
Microphone
Power
Out

CORE™ 3x1 QRG EN
4

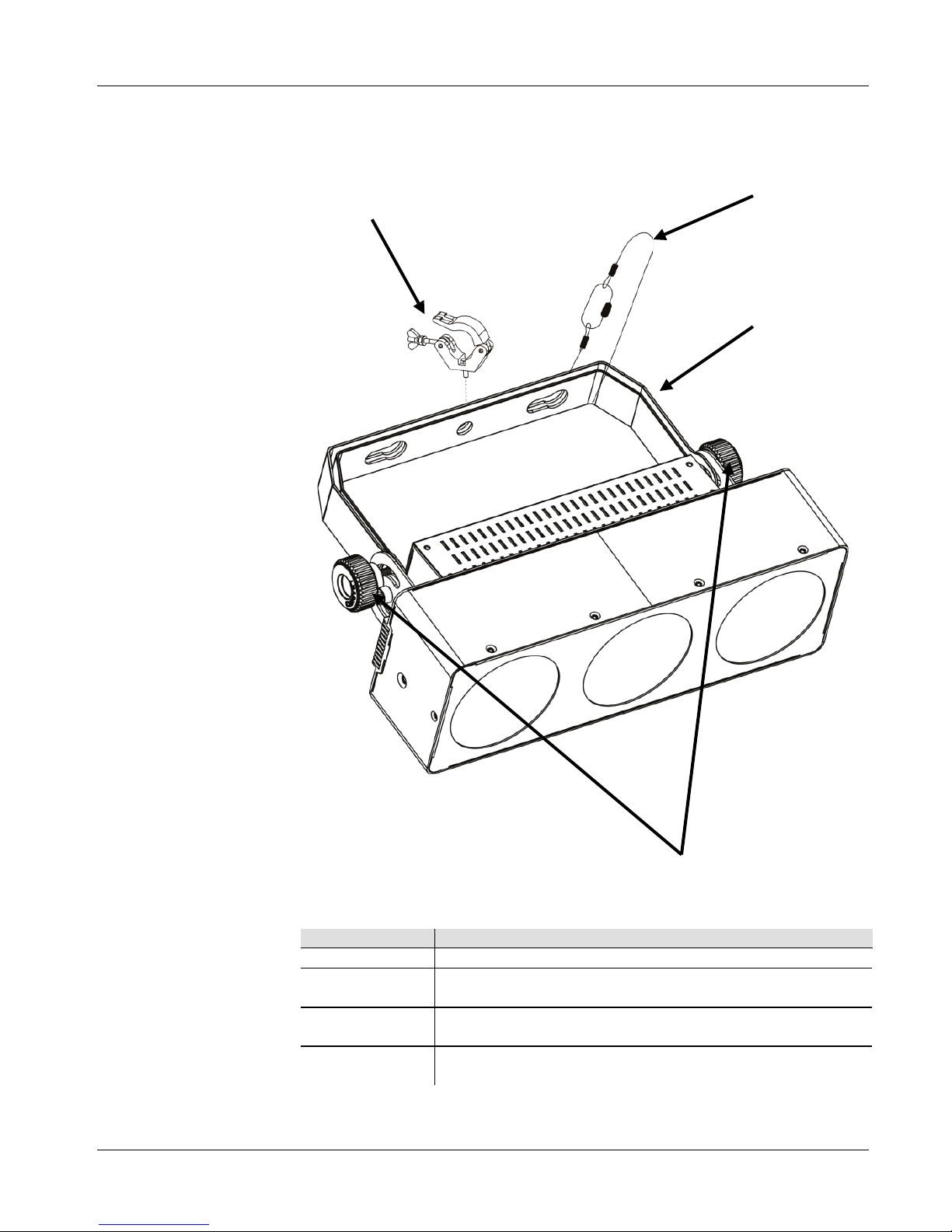

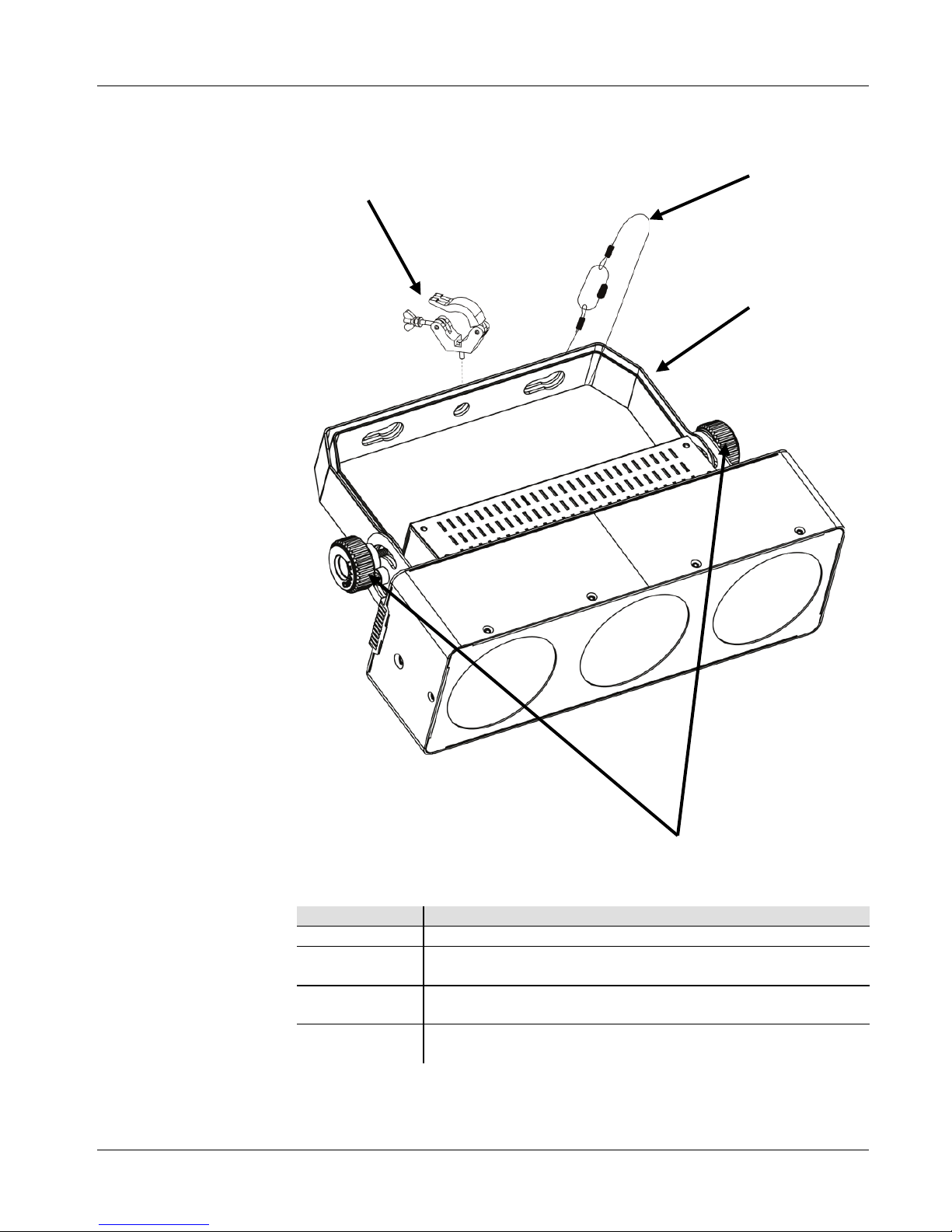

Mounting
Before mounting this product, read the SafetyNotes.
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases
the numeric value when in a function
<DOWN>
Navigates downwards through the menu list and
decreases the numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Safety Cable
Bracket Adjustment Knobs
Double-Bracketed
Yoke
Mounting Clamp

EN CORE™ 3x1 QRG
5
Menu Options
Main Level Programming Levels Description
DMX Personalities
and Starting Address
3-CH
d 1–d512 Selects DMX personality and
starting address
5-CH
9-CH
10CH
13CH
Static Colors C--
C 1
Red
C 2
Green
C 3
Blue
C 4
Cyan
C 5
Magenta
C 6
Yellow
C 7
White
Auto Program
P--
P 1–P 5
Auto programs
Program Speed
S--
S 0–S100
Selects auto program speed (slow to fast)
Sound-Active Mode
Snd
Sound-Active mode
Sound Sensitivity
SEnS
V 0–V100
Sound sensitivity control
Custom Color Mixing
u--
r 0–r255
Red (0–100%)
G 0–G255
Green (0–100%)
b 0–b255
Blue (0–100%)
Dimmer dIMd
OFF
Dimmer speed off
dIM1
Dimmer, fast speed
dIM2
Dimmer, middle speed
dIM3
Dimmer, slow speed
Slave Modes SEnd
SEd1
Synchronized slave mode
SEd4
Coordinated slave mode
SLAV
SL 1
Slave mode 1
SL 2
Slave mode 2
DMX Linking
The CORE™ 3x1 can work with a DMX controller when linked by DMX
serial connections. Instructions for connecting and configuring this product
for DMX operation are in the User Manual. If you are not familiar with
DMX, download the DMX Primer from www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 500.
Master/Slave
Connection
The CORE™ 3x1 uses the DMX data connection for its Master/Slave mode.
Instructions for connecting and configuring this product for Master/Slave
operation are in the User Manual.

CORE™ 3x1 QRG EN
6

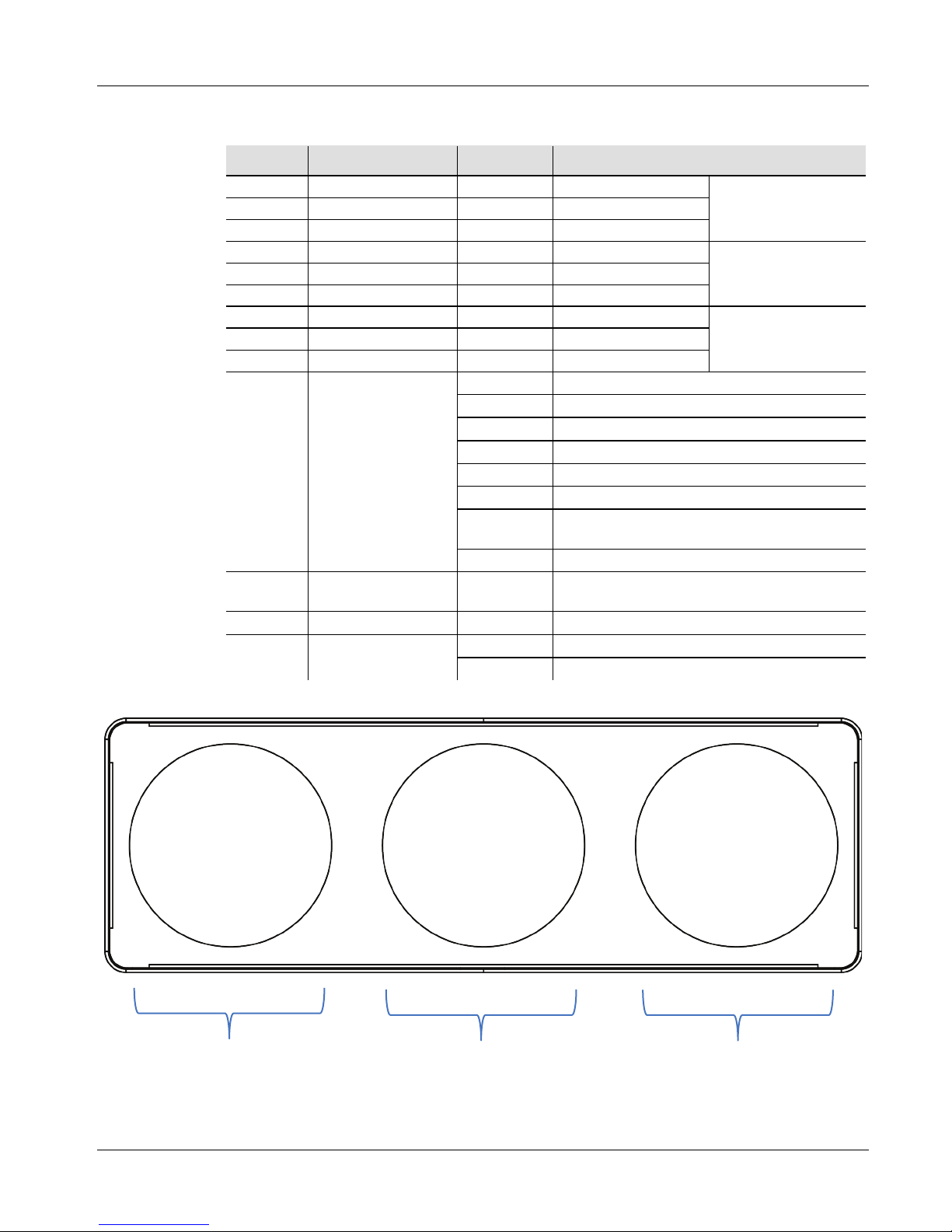

DMX Values
13-CH
Channel Function Value
Percent/Setting
1
Red
000 255
0–100%
Section 1
2
Green
000 255
0–100%
3
Blue
000 255
0–100%
4
Red
000 255
0–100%
Section 2
5
Green
000 255
0–100%
6
Blue
000 255
0–100%
7
Red
000 255
0–100%
Section 3
8
Green
000 255
0–100%
9
Blue
000 255
0–100%
10 Auto Programs
000 010
No function
011 040
Chase 1
041 180
Chase 2
081 120
Chase 3
121 160
Chase 4
161 200
Chase 5
201

240
Chase 6 (run Chases 1–4)
241 255
Sound-Active mode
11
Speed
000 255
Auto programs speed (slow to fast)
12
Dimmer
000 255
0–100%
13 Shutter
000 010
No function
011 255
Strobe (slow to fast)
1
2
3

EN CORE™ 3x1 QRG
7
DMX Values (cont.)
10-CH
Channel Function Value Percent/Setting
1
Dimmer
000 255
0–100%
2
Red
000 255
0–100%
3
Green
000 255
0–100%
4
Blue
000 255
0–100%
5 Shutter
000 010
No function
011 255
Strobe (slow to fast)
6 Custom Color and
Color Temperature
000 010
No function
011 030
Red 100% + Green 0–100%
031 050
Red 100%–0 + Green 100%
051 070
Green 100% + Blue 0–100%
071 090
Green 100%–0 + Blue 100%
091 110
Red 0–100% + Blue 100%
111 130
Red 100% + Blue 100%–0
131 150
Red 100% + Green 0–100% + Blue 0–100%
151 170
Red 100%–0 + Green 100%–0 + Blue 100%
171 200
Red 100% + Green 100% + Blue 100%
201 205
Color temperature 1
206 210
Color temperature 2
211 215
Color temperature 3
216 220
Color temperature 4
221 225
Color temperature 5
226 230
Color temperature 6
231 235
Color temperature 7
236 240
Color temperature 8
241 245
Color temperature 9
246 250
Color temperature 10
251 255
Color temperature 11
7 Auto Programs
000 010
No function
011 040
Chase 1
041 180
Chase 2
081 120
Chase 3
121 160
Chase 4
161 200
Chase 5
201 240
Chase 6 (run Chases 1–4)
241 255
Sound-Active mode
8
Speed
000 255
Auto programs speed (slow to fast)
9 Dimmer Mode
000 051
Dimmer mode manually set in Menu Options
052 101
Dimmer mode off
102 152
Dimmer mode 1 (fast speed)
153 203
Dimmer mode 2 (middle speed)
204 255
Dimmer mode 3 (slow speed)
10
Reserved
000 255
Reserved

CORE™ 3x1 QRG EN
8
DMX Values (cont.)
9-CH
Channel Function Value
Percent/Setting
1
Red
000 255
0–100%
Section 1
2
Green
000 255
0–100%
3
Blue
000 255
0–100%
4
Red
000 255
0–100%
Section 2
5
Green
000 255
0–100%
6
Blue
000 255
0–100%
7
Red
000 255
0–100%
Section 3
8
Green
000 255
0–100%
9
Blue
000 255
0–100%
5-CH
Channel Function Value
Percent/Setting
1
Dimmer
000 255
0–100%
2
Red
000 255
0–100%
3
Green
000 255
0–100%
4
Blue
000 255
0–100%
5 Shutter
000 010
No function
011 255
Strobe (slow to fast)
3-CH
Channel Function Value
Percent/Setting
1
Red
000 255
0–100%
2
Green
000 255
0–100%
3
Blue
000 255
0–100%

ES CORE™ 3x1 GRR
9
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del CORE™ 3x1 contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com
para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está cocebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o
sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.
Contacto
Fuera de EE.UU, Reino
Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar
asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.

CORE™ 3x1 GRR ES
10
Qué va
Incluido
•CORE™ 3x1
•Soporte para colgar con material
de montaje
•Cable de alimentación
•Tarjeta de garantía
•
Guía de Referencia Rápida
Para Empezar
Desembale su CORE™ 3x1 y asegúrese de que ha recibido todas las partes en
buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al
transportista inmediatamente, no a CHAUVET®.
Descripción
El CORE™ 3x1 es una banda de luz compacta. Está diseñada para usarse
como blinder o baño de luz, con capacidad de mapeo de píxeles. Las
opciones de control incluyen modo Activo por sonido, programas
automáticos, modo Maestro/Esclavo y DMX. Las cinco opciones de
personalidad están disponibles a través de los modos DMX de 3,
5, 9, 10 y
13 canales. Puede obtener un funcionamiento de vídeo sin parpadeos con
atenuación LED de alta frecuencia.
Vista General
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60
Hz.
Alimentación en
Cadena
Puede enlazar hasta 10 productos CORE™ 3x1 a 120 VCA, y 21 unidades a
230 VCA.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4.
Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Vista Panel Posterior
Entrada
alimentación
Botones de
control
Portafusibles
Pantalla
Entrada
DMX
Salida
DMX
Micrófono
Salida
alimentación

ES CORE™ 3x1 GRR
11
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
Descripción del
Panel de Control
Botón
Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
Cable de
seguridad
Mandos de ajuste del soporte
Yugo de doble
soporte
Abrazadera de
montaje

CORE™ 3x1 GRR ES
12
Opciones de Menú
Nivel Principal Niveles de Programación Descripción
Personalidades DMX
3-CH
d 1–d512 Selecciona la personalidad DMX
y la dirección de inicio
5-CH
9-CH
10CH
13CH
Colores Estáticos C--
C 1
Rojo
C 2
Verde
C 3
Azul
C 4
Cian
C 5
Magenta
C 6
Amarillo
C 7
Blanco
Programas
Automáticos
P-- P 1–P 5 Programas Automáticos
Velocidad Programa S-- S 0–S100
Selecciona la velocidad del programa
automático (lento a rápido)
Modo Activo por
Sonido
Snd Modo activo por sonido
Sensibilidad al
Sonido
SEnS V 0–V100 Control de sensibilidad al sonido
Mezcla de Color
Personalizada u--
r 0–r255
Rojo (0–100%)
G 0–G255
Verde (0–100%)
b 0–b255
Azul (0–100%)
Atenuador dIMd
OFF
Velocidad de atenuador desactivada
dIM1
Atenuador, velocidad rápida
dIM2
Atenuador, velocidad media
dIM3
Atenuador, velocidad lenta
Modos Esclavos SEnd
SEd1
Modo esclavo sincronizado
SEd4
Modo esclavo coordinado
SLAV
SL 1
Modo Esclavo 1
SL 2
Modo Esclavo 2
Enlace DMX
El CORE™ 3x1 puede funcionar con un controlador DMX cuando se
enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de
usuario. Si no está familiarizado con DMX, descargue el Manual DMX d
e
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 500.
Conexión
Maestro/Esclavo
El CORE™ 3x1 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de Usuario.

ES CORE™ 3x1 GRR
13
Valores DMX
13-CH
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 255
0–100%
Sección 1
2
Verde
000 255
0–100%
3
Azul
000 255
0–100%
4
Rojo
000 255
0–100%
Sección 2
5
Verde
000 255
0–100%
6
Azul
000 255
0–100%
7
Rojo
000 255
0–100%
Sección 3
8
Verde
000 255
0–100%
9
Azul
000 255
0–100%
10 Programas
Automáticos
000 010
Sin función
011 040
Secuencia 1
041 180
Secuencia 2
081 120
Secuencia 3
121 160
Secuencia 4
161 200
Secuencia 5
201

240
Secuencia 6 (ejecuta Secuencias 1–4)
241 255
Modo activo por sonido
11 Velocidad 000 255
Velocidad de los programas automáticos
(lento a rápido)
12
Atenuador
000 255
0–100%
13 Obturador (Shutter)
000 010
Sin función
011 255
Estroboscopio (lento a rápido)
1
2
3

CORE™ 3x1 GRR ES
14
Valores DMX (cont.)
10-CH
Canal Función Valor
Porcentaje/Configuración
1
Atenuador
000 255
0–100%
2
Rojo
000 255
0–100%
3
Verde
000 255
0–100%
4
Azul
000 255
0–100%
5 Obturador (Shutter)
000 010
Sin función
011 255
Estroboscopio (lento a rápido)
6
Color
personalizado y
Temperatura de
color
000 010
Sin función
011 030
Rojo 100% + Verde 0–100%
031 050
Rojo 100%–0 + Verde 100%
051 070
Verde 100% + Azul 0–100%
071 090
Verde 100%–0 + Azul 100%
091 110
Rojo 0–100% + Azul 100%
111 130
Rojo 100% + Azul 100%–0
131 150
Rojo 100% + Verde 0–100% + Azul 0–100%
151 170
Rojo 100%–0 + Verde 100%–0 + Azul 100%
171 200
Rojo 100% + Verde 100% + Azul 100%
201 205
Temperatura de color 1
206 210
Temperatura de color 2
211 215
Temperatura de color 3
216 220
Temperatura de color 4
221 225
Temperatura de color 5
226 230
Temperatura de color 6
231 235
Temperatura de color 7
236 240
Temperatura de color 8
241 245
Temperatura de color 9
246 250
Temperatura de color 10
251 255
Temperatura de color 11
7 Programas
Automáticos
000 010
Sin función
011 040
Secuencia 1
041 180
Secuencia 2
081 120
Secuencia 3
121 160
Secuencia 4
161 200
Secuencia 5
201 240
Secuencia 6 (ejecuta Secuencias 1–4)
241 255
Modo activo por sonido
8 Velocidad 000 255
Velocidad de los programas automáticos
(lento a rápido)
9 Modo Atenuador
000 051
Modo Atenuador configurado manualmente
en Opciones de Menú
052 101
Modo atenuador desactivado
102 152
Modo atenuador 1 (velocidad rápida)
153 203
Modo atenuador 2 (velocidad media)
204 255
Modo atenuador 3 (velocidad lenta)
10
Reservado
000 255
Reservado

ES CORE™ 3x1 GRR
15
Valores DMX (cont.)
9-CH
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 255
0–100%
Sección 1
2
Verde
000 255
0–100%
3
Azul
000 255
0–100%
4
Rojo
000 255
0–100%
Sección 2
5
Verde
000 255
0–100%
6
Azul
000 255
0–100%
7
Rojo
000 255
0–100%
Sección 3
8
Verde
000 255
0–100%
9
Azul
000 255
0–100%
5-CH
Canal Función Valor Porcentaje/Configuración
1
Atenuador
000 255
0–100%
2
Rojo
000 255
0–100%
3
Verde
000 255
0–100%
4
Azul
000 255
0–100%
5 Obturador (Shutter)
000 010
Sin función
011 255
Estroboscopio (lento a rápido)
3-CH
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 255
0–100%
2
Verde
000 255
0–100%
3
Azul
000 255
0–100%

CORE™ 3x1 MdR FR
16
À Propos de ce
M
anuel
Le Manuel de Référence du CORE™ 3x1
(MdR) reprend des informations
de base sur cet appareil notamment en matière de montage, d'options de
menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou
au remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•
Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité
de l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou
à l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin
d'éviter tout risque d'incendie ou décharge électrique, veillez à
n'exposer cet appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du
support dont il est doté.
•La température ambiante maximale supportée par ce produit est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.

FR CORE™ 3x1 MdR
17
Contact
En dehors des États-Unis, du Royaume-
Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un CORE™ 3x1
•Une lyre de suspension avec
matériel de montage
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre CORE™ 3x1 et assurez-vous d'avoir tout reçu et en bon état.
Si l'emballage ou le contenu semblait être endommagé, indiquez-
le
immédiatement au transporteur et non à CHAUVET®.
Description
Le CORE™ 3x1est un élément d'éclairage compact sous forme de bande. Il
est co
nçu pour être utilisé comme effet aveuglant ou wash lumineux avec
possibilité de mappage de pixels. Les options de commande comprennent le
mode musical, les programmes automatiques, le mode maître/esclave et le
DMX. Vous pouvez choisir parmi cinq personnalités dans les modes 3, 5, 9,
10 et 13 canaux DMX. Son fonctionnement vidéo se fait sans scintillement
grâce à la gradation LED haute-fréquence.
Aperçu
Alimentation
CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
Électrique
Vous pouvez raccorder ensemble jusqu'à 10 CORE™ 3x1 à 120 VCA et 21
à 230 VCA.
Remplacement
du Fusible
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du
porte-fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du
porte-fusible.
4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Vue du Panneau Arrière
Boutons de
commande
Porte-fusible
Écran
Entrée
DMX
Sortie DMX
Microphone
Sortie
d'alimentation
Entrée
d'alimentation

CORE™ 3x1 MdR FR
18
Installation
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
Montage
Description du
T
ableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans
une fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans
une fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
Élingue de
sécurité
Molettes de réglage de la lyre
Double lyre
suspension
Crampon

FR CORE™ 3x1 MdR
19
Options du Menu
Niveau Principal Niveaux de Programmation Description
Les Personnalités du
DMX
3-CH
d 1–d512 Sélectionne la personnalité DMX et
l'adresse de départ
5-CH
9-CH
10CH
13CH
Couleurs Statiques C--
C 1
Rouge
C 2
Vert
C 3
Bleu
C 4
Cyan
C 5
Magenta
C 6
Jaune
C 7
Blanc
Programmes
Automatiques
P-- P 1–P 5 Programmes automatiques
La Vitesse du
Programme
Automatique
S-- S 0–S100 Sélectionne la vitesse du programme
automatique (lent à rapide)
Mode Musical
Snd
Mode musical
La Sensibilité au Son
SEnS
V 0–V100
Commande de la sensibilité au son
Couleur
Personnalisée
Mélanger u--
r 0–r255
Rouge (0 à 100%)
G 0–G255
Vert (0 à 100%)
b 0–b255
Bleu (0 à 100%)
Gradation dIMd
OFF
Gradation, statique
dIM1
Gradation, rapide
dIM2
Gradation, vitesse moyenne
dIM3
Gradation, lente
Modes Esclaves SEnd
SEd1
Mode esclave synchronisé
SEd4
Mode esclave coordonné
SLAV
SL 1
Mode esclave 1
SL 2
Mode esclave 2
Raccordement
DMX
Le CORE™ 3x1 peut fonctionner avec un jeu d'orgues DMX quand
raccordé par des connexions DMX en série. Vous trouverez les instructions
de connexion et configuration de cet appareil pour un bon fonctionnement en
DMX dans le manuel d'utilisation. Si vous n'êtes pas fami
lier avec le DMX,
vous pouvez télécharger l'introduction au DMX sur
www.chauvetlighting.com.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 500.
Connexion
Maître/E
sclave
Le CORE™ 3x1 utilise une connexion de données DMX pour son mode
maître/esclave. Vous trouverez les instructions de
connexion et
configuration de cet appareil pour un bon fonctionnement en maître/esclave
dans le manuel d'utilisation.

CORE™ 3x1 MdR FR
20
Valeurs DMX
13 Canaux
Canal Fonction Valeur
Pourcentage/Configuration
1
Rouge
000 255
0 à 100%
Section 1
2
Vert
000 255
0 à 100%
3
Bleu
000 255
0 à 100%
4
Rouge
000 255
0 à 100%
Section 2
5
Vert
000 255
0 à 100%
6
Bleu
000 255
0 à 100%
7
Rouge
000 255
0 à 100%
Section 3
8
Vert
000 255
0 à 100%
9
Bleu
000 255
0 à 100%
10 Programmes
Automatiques
000 010
Pas de fonction
011 040
Chenillard 1
041 180
Chenillard 2
081 120
Chenillard 3
121 160
Chenillard 4
161 200
Chenillard 5
201 240
Chenillard 6
(exécution des chenillards 1 à 4)
241

255
Mode musical
11 Vitesse 000 255
Vitesse du programme automatique
(lent à rapide)
12
Gradateur
000 255
0 à 100%
13 Obturateur
000 010
Pas de fonction
011 255
Stroboscope (de lent à rapide)
1
2
3
