Chauvet Q-WASH 260-LED User manual

Quick Reference Guide
English EN
Español ES
Français FR

Q-Wash™ 260-LED QRG EN
2
About this
Guide
The Q-Wash™ 260-LED Quick Reference Guide (QRG) has basic product
information such as connection, mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com
for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing is hot when lights are operating.
•
Mount this product in a location with adequate ventilation, at least 20
in (50 cm) from adjacent surfaces.
•
DO NOT leave anyflammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket or the handles to carry this
product. Do not carry by the moving head.
•In the event of a serious operating problem, stop using immediately.
•
The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•Q-Wash™ 260-LED
•Power Input Cord
•2- hanging brackets
•
Four M8 bolts (6 mm head)
•1° Color Blending Filter
•Safety Cable
•Warranty Card
•
Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live Black Brown Yellow/Brass
AC Neutral White Blue Silver
AC Ground Green/Yellow Green/Yellow Green
DMX Linking
The Q-Wash™ 260-LED will work with a DMX controller using a regular
DMX serial connection. A DMX Primer is available from
www.chauvetpro.com.

EN Q-Wash™ 260-LED QRG
3
DMX Connection
The Q-Wash™ 260-LED uses a regular DMX data connection for its DMX
personalities: BASIC and ADVANCED
. See the User Manual to connect
and configure for DMX operation.
Master/Slave
Connection
The Q-Wash™ 260-LED uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.

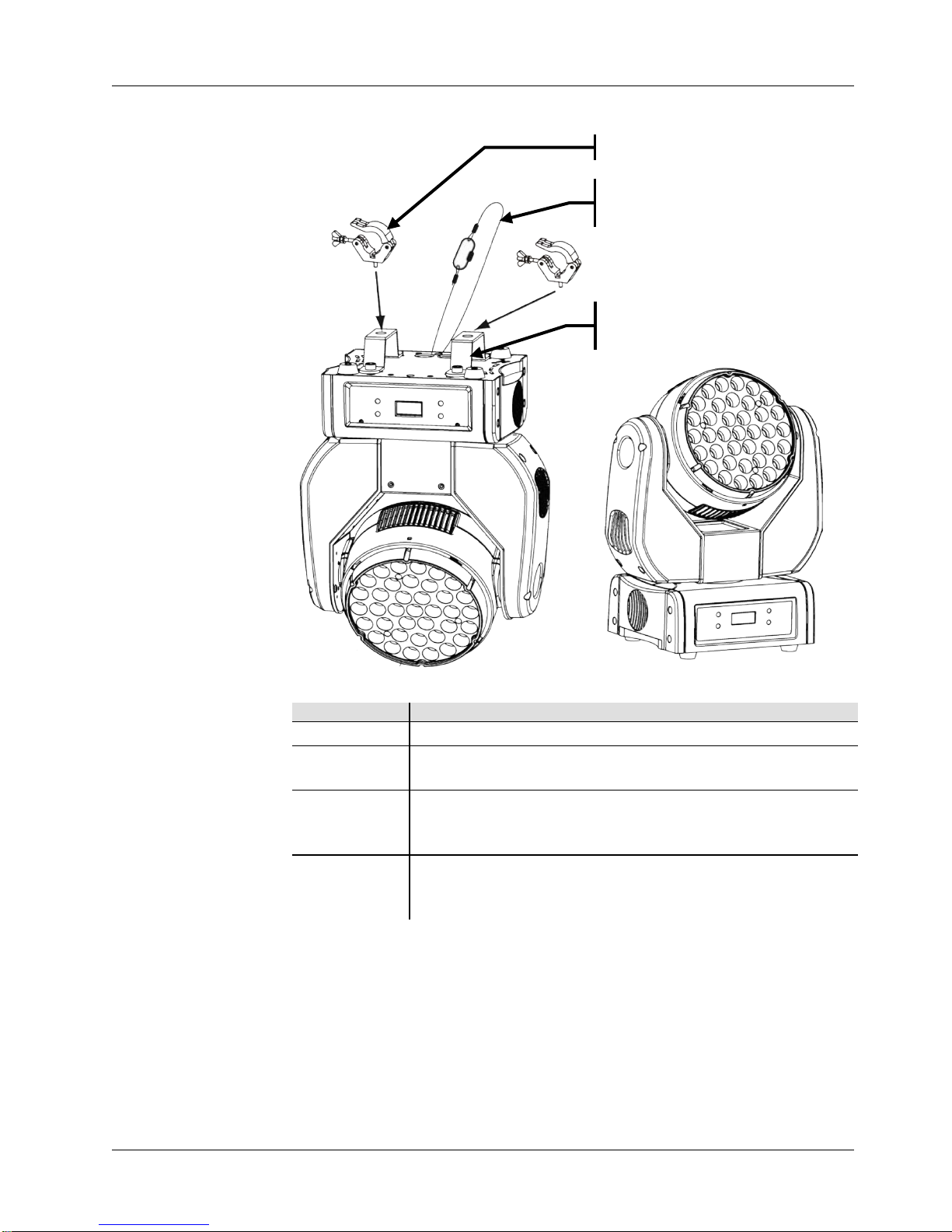

Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Password
After being prompted, enter the following password by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This password cannot be changed and must be used whenever prompted.
Floor Standing
Overhead Mounting
Safety cable (included)
C clamps (not included)
Mounting brackets
(included)

Q-Wash™ 260-LED QRG EN
4
Menu Options
Main Level
Programming Levels
Description
INTRO
ADDRESS
001~512
Selects a starting DMX address
RESET
YES
Resets product’s custom settings
NO
FANS
HIGH
Select the fan’s operation mode
NOTE:Product’s controller will force the fan to
High if the product’s internal temperature
becomes too high, despite any manual or DMX
setting
NORMAL
LOW
AUTO
RUN
DMX512
Selects DMX running mode
AUTO1
Selects the first automatic program
AUTO2
Selects the second automatic program
CUSTOM
Selects the user customizable program
SOUND1
Selects the first sound program
SOUND2
Selects the second sound program
SLAVE
Selects the Slave running mode
TEST
Starts the product’s test sequence
CHANNELS
BASIC
Selects the 9-channel DMX mode
ADVANCED
Selects the 12-channel DMX mode
DISPLAY
60_CLOSE
Turns off display after 60 seconds
BRIGNT
Keeps the display on
KEYLOCK
YES
Activates/deactivates the control panel password
NO
DIMMER DIMMER4~1
Slow (DIMMER4) to fast (DIMMER1) dimmer
curves
DIMMER0
Linear dimmer
INFO
Edition
Shows the installed S/W version
INVERT
PAN
NORMAL/
REVERSE
Defines the pan direction
TILT
Defines the tilt direction
DIMMER
Defines the dimmer fader direction
USE
YES
Activates the changes
NO
RANGE
P/START
000~255
Sets the pan start point
P/FINISH
Sets the pan end point
T/START
Sets the tilt start point
T/FINISH
Sets the tilt end point
USE
YES
Activates the changes
NO
SPECIAL
BLACKD
YES
Activates the move-in black delay (3 s)
NO
RESET
DMX
Allows controller to reset product
SYSTEM
The control panel can reset the product
POWER
NORMAL
LEDs illuminate at normal or high intensity
HIGH
COLOR
UC
Output matches older products
RGBTOW
Output set by RGBTOW
OFF
Output defined by RGBW faders
FAN
DMX
Allows controller to set fan speed
SYSTEM
Control panel sets fan speed
DMXERROR
SAVE
Save the last look when DMX is lost
BLAK
Goes to black when DMX is lost

EN Q-Wash™ 260-LED QRG
5
Main Level
Programming Levels
Description
EDIT STEP 000~255
PAN
Selects the pan position
TILT
Selects the tilt position
SPEED
Selects the pan/tilt speed
RED
Combines red, green, blue, and white to obtain a
custom color
GREEN
BLUE
DIMMER
Selects the dimmer value
STROBE
Selects the strobe frequency and mode
DIMSPEED
Selects the dimmer speed
TIME
Selects the step duration
USE
YES
Activates the changes
NO
EXTRA
PASSWORD
(Enter Passcode)
Unlocks the Extra menu
CALIB
3200 K
RED
000~255
Sets color temperature for Macro > White 1
GREEN
BLUE
3400 K
RED
Sets color temperature for Macro > White 2
GREEN
BLUE
4200 K
RED
Sets color temperature for Macro > White 3
GREEN
BLUE
4900 K
RED
Sets color temperature for Macro > White 4
GREEN
BLUE
5600 K
RED
Sets color temperature for Macro > White 5
GREEN
BLUE
5900 K
RED
Sets color temperature for Macro > White 6
GREEN
BLUE
6500 K
RED
Sets color temperature for Macro > White 7
GREEN
BLUE
7200 K
RED
Sets color temperature for Macro > White 8
GREEN
BLUE
8000 K
RED
Sets color temperature for Macro > White 9
GREEN
BLUE
8500 K
RED
Sets color temperature for Macro > White 10
GREEN
BLUE
10000 K
RED
Sets color temperature for Macro > White 11
GREEN
BLUE
RGBTOW
RED
Sets color temperature for SPECIAL >
COLOR > RGBTOW
GREEN
BLUE
DEFAULT DEFAULT
YES
Defaults the product to factory settings
NO

Q-Wash™ 260-LED QRG EN
6
DMX Values
BASIC
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~540º
2
Tilt
000 255
0~270º
3
Red
000 255
0~100%
4
Green
000 255
0~100%
5
Blue
000 255
0~100%
6 Color Macro +
White Balance
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
No Function
High Power
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
7
Dimmer
000 255
0~100%
8 Strobe
000 009
010 255
No Function
0~20 Hz
9 Control
000

019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 255
No function
Pan/tilt black activation
Pan/tilt black deactivation
Automatic fan speed
Slow fan speed
Normal fan speed
High fan speed
Auto program 1 (3 s activation delay)
Auto program 2 (3 s activation delay)
Test (3 s activation delay)
Custom program (3 s activation delay)
Sound mode active
Reset (3 s activation delay)
No function

EN Q-Wash™ 260-LED QRG
7
Advanced
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~540º
2
Pan Fine
000 255
Fine movement control
3
Tilt
000 255
0~270º
4
Tilt Fine
000 255
Fine movement control
5
Pan/Tilt Speed
000 255
Fast~Slow
6
Red
000 255
0~100%
7
Green
000 255
0~100%
8
Blue
000 255
0~100%
9 Color Macro +
White Balance
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
No Function
High power
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
10
Dimmer
000 255
0~100%
11 Strobe
000 009
010

255
No Function
0~20 Hz
12 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 255
No function
Pan/tilt black activation
Pan/tilt black deactivation
Automatic fan speed
Slow fan speed
Normal fan speed
High fan speed
Auto program 1 (3 s activation delay)
Auto program 2 (3 s activation delay)
Test (3 s activation delay)
Custom program (3 s activation delay)
Sound mode active
Reset (3 s activation delay)
No function

Q-Wash™ 260-LED GRR ES
8
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Q-Wash™ 260-LED contiene
información básica sobre el producto, como conexión, montaje, opciones de
menú y valores DMX.
Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar o las asas para
mover este producto. NO lo transporte por la cabeza móvil.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.

ES Q-Wash™ 260-LED GRR
9
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
proveedor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
Qué va Incluido
•Q-Wash™ 260-LED
•Cable de Alimentación
•2 Abrazaderas Para Colgar
•4 Pernos M8 (cabeza de 6 mm)
•1 Filtro de Mezcla de Color
•Cable de Seguridad
•Tarjeta de Garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde
Enlace DMX
El Q-Wash™ 260-LED funcionará con un controlador DMX usando una
conexión serie DMX normal. Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El Q-Wash™ 260-LED usa una conexión de datos DMX normal para sus
personalidades DMX: BÁSICO y AVANZADO. Vea el Manual de
usuario
para conectar y configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El Q-Wash™ 260-LED usa la conexión de datos DMX para su modo
Maestro/Esclavo.
Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.

Q-Wash™ 260-LED GRR ES
10
Montaje
Diagrama
de Montaje
del Producto
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Contraseña
Después de que se le solicite, introduzca la siguiente contraseña pulsando:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Esta contraseña no se puede cambiar y se debe usar cuando se le solicite.
Apoyado en el Suelo
Montaje en Alto
Cable de Seguridad
(incluido)
Abrazaderas en C (no incluidas)
Soportes de Montaje
(incluidos)
