1. PRÉSENTATION
Conforme aux normes IEC 61672-1 classe 2 et ANSI S1.4 type 2, le C.A 1310 est un sonomètre
intégrateur conçu pour évaluer les ambiances ou nuisances sonores.
Les applications professionnelles et domestiques sont multiples : mesurer les niveaux sonores dans
les usines, écoles, bureaux, aéroports, studios, auditoriums…
Le C.A 1310 est un appareil portable compact, utilisable dans une seule main et peut être monté sur
un trépied pour des mesures de longue durée.
Le C.A 1310 permet de mesurer des niveaux sonores de 30 à 130 dB et de les enregistrer (capacité
mémoire de 64 000 valeurs). Le niveau continu équivalent pourra être utilisé dans le cadre de niveaux
acoustiques uctuants sur des périodes allant de 10 secondes à 24 heures. Il utilise une interface USB
pour permettre une communication avec un PC.
Il est doté de 2 courbes de pondération de mesure A et C prenant en compte la sensibilité de l’oreille
humaine en fonction de la fréquence du son. La courbe A est la courbe d’usage générale en ambiance
industrielle et la courbe C est la plus adaptée en présence de sons de basses fréquences.
TABLE DES MATIÈRES
1. PRÉSENTATION......................................3
2. PRÉCAUTIONS D’EMPLOI.....................4
2.1. Précautions d’emploi du sonomètre ..4
2.2. Remarque sur les conditions de mesure . 4
3. DESCRIPTION DE L’APPAREIL .............5
3.1. Sonomètre .........................................5
3.2. L’a󰀩cheur ..........................................7
4. FONCTIONNEMENT DE L’APPAREIL....8
4.1. Choix de la pondération fréquentielle 8
4.2. Choix du temps de réponse ...............8
4.3. Enregistrement des données .............8
4.4. Réglage de l'intervalle d'enregistrement . 9
4.5. E󰀨acement des données stockées ....9
4.6. Conguration du Leq et du temps
d'intégration .......................................9
4.7. Réglage de la date et de l'heure ........10
4.8. Procédure de calibration ....................11
5. ALIMENTATION .......................................12
6. CARACTÉRISTIQUES TECHNIQUES....13
7. MAINTENANCE.......................................14
8. POUR COMMANDER..............................14
9. LE LOGICIEL SL-SOFTWARE................15
9.1. Démarrage rapide ..............................15
9.2. Menu principal ...................................16
9.3. Fenêtre Data Logger..........................17
9.4. Graphique ..........................................18

4
2. PRÉCAUTIONS D’EMPLOI
2.1. PRÉCAUTIONS D’EMPLOI DU SONOMÈTRE
Il est recommandé de lire ces instructions avant toute utilisation de l’appareil.
Le sonomètre est un instrument de mesure qui doit être protégé des chocs et des vibrations
importantes
Le microphone en particulier doit être protégé de l’exposition à l’eau et à la poussière et ne doit pas
être stocké dans des milieux humides et / ou trop chauds
Il est conseillé de ne pas nettoyer le microphone
2.2. REMARQUE SUR LES CONDITIONS DE MESURE
1. Si la di󰀨érence de niveau entre l’absence et la présence du son à mesurer est de 10 dB ou plus, l’inuence
du bruit de fond sur la mesure peut être considérée comme négligeable. Si la di󰀨érence est inférieure à ce
niveau, une correction de compensation (voir tableau ci-dessous) doit être appliquée à la mesure e󰀨ectuée
pour prendre en compte le bruit de fond :
Di󰀨érences de
niveau (dB) 45678910
Valeur de
compensation
en (dB)
-2.2 -1.7 -1.3 -1 -0.8 -0.7 0
2. Le microphone doit être placé loin de toute surface rééchissant le son tel que les murs ou le sol,
an de minimiser les erreurs dues à d’éventuelles réexions parasites. Lors de la mesure, tenir le
sonomètre à bout de bras, an d’éviter les réexions dues à votre propre corps et aussi pour permettre la
propagation libre du son dans toutes les directions.
3. Prendre les dispositions nécessaires pour qu’aucun obstacle ne se trouve entre le point de mesure et
la source du bruit.
4. Ne pas tenir compte des niveaux de mesures trop faibles (son non signicatif) ou au contraire des niveaux
de mesures trop haut (surcharge).
5. Du vent sou󰀪ant sur le microphone produirait un bruit extérieur supplémentaire. Si l’appareil est utilisé
en présence de vent, il est préférable de monter la boule anti-vent sur le microphone pour ne pas capter
de signaux indésirables.

5
3. DESCRIPTION DE L’APPAREIL
3.1. SONOMÈTRE
C.A 1310
INTEGRATING SOUND LEVEL METER
CHAUVIN ARNOUX
45, route de Saint Eugène
14130 REUX - France
www.chauvin-arnoux.com
4 x 1.5 V “AA”
IEC LR6 - NEDA 15 A
IEC 61672-1 Class 2
POWER-UP OPTIONS
Erase MEMORY
Disable AUTO OFF
+
+
REC
MIN
MAX
1
14
2
3
10
11
4
5
8
6
7
9
12 13

6
①Microphone : Microphone 1/2’’ à électret.
②A󰀩chage : Ecran à cristaux liquides
③ Touche de sélection Leq/SPL : Passage entre les modes SPL (Sound Pressure Level / Niveau de
pression sonore) et Leq (niveau continu équivalent) par un appui long > 2 secondes.
④Touches LeqTime : Réglage du temps d’intégration associée à la mesure du Leq.
⑤Touche SET : En mode réglage, permet de dénir les pondérations fréquentielle et temporelle, la
calibration à 94 dB, la durée de l’intervalle d’enregistrement, ainsi que la date et l’heure.
⑥Touche Marche / Pause / Arrêt : Permet le lancement de l’acquisition du niveau continu équivalent,
la pause ou l’arrêt de cette mesure.
⑦Touche de sélection MAX/MIN : Appuyez sur pour activer le mode de recherche maximal
et minimal.
Un appui sur la touche a󰀩che le symbole “MAX” et la valeur maximale à l’écran. Un second
appui sur cette touche a󰀩che le symbole “MIN” et la valeur minimale.
Un nouvel appui sur la touche fait clignoter les deux indicateurs MAX et MIN. L’appareil est alors en
mode d’acquisition des valeurs maximale et minimale. La valeur a󰀩chée à l’écran est la mesure en cours.
Pour quitter ce mode, appuyez sur la touche et maintenez-la enfoncée jusqu’à ce que le symbole
“MAX MIN” disparaisse.
⑧Touche marche/arrêt : Appuyez sur la touche pour allumer l’unité. Pour l’éteindre appuyez sur
la touche et maintenez-la 3 secondes enfoncée jusqu’à ce que “OFF“ s’a󰀩che à l’écran. Appuyez
sur cette touche pour activer le rétroéclairage et faciliter ainsi la lecture dans un environnement sombre.
Appuyez de nouveau pour le désactiver. Le rétroéclairage se désactive automatiquement au bout de
30 secondes.
Arrêt automatique : Pour économiser les piles, l’appareil est en mode d’extinction automatique lors du
premier démarrage. Il s’arrêtera alors de lui-même au bout de 30 minutes si aucune touche n’a été utilisée.
Le mode d’extinction automatique se désactive dans les deux situations suivantes :
(1) Lorsque l’appareil est connecté à un PC.
(2) Lorsqu’une fonction d’enregistrement est en cours.
Désactivation de l’extinction automatique.
Appuyez sur la touche et maintenez-la enfoncée, puis allumez l’appareil. Maintenez la touche
enfoncée, jusqu’à ce que l’appareil entre en fonction. Vériez que le symbole d’arrêt automatique
disparaît de l’écran.
Remarque : Lors du démarrage, l’espace disponible en mémoire est a󰀩ché.
⑨Touche REC : Lorsque vous appuyez sur cette touche, l’appareil commence à enregistrer et le symbole
“REC” s’a󰀩che. Pour arrêter l’enregistrement, appuyez de nouveau sur la touche
⑩Insert trépied : Pour les mesures prolongées, le sonomètre peut être monté sur un trépied pour
appareil photo. Procédez avec précaution an d’éviter de laisser tomber l’appareil.
⑪Compartiment des piles

7

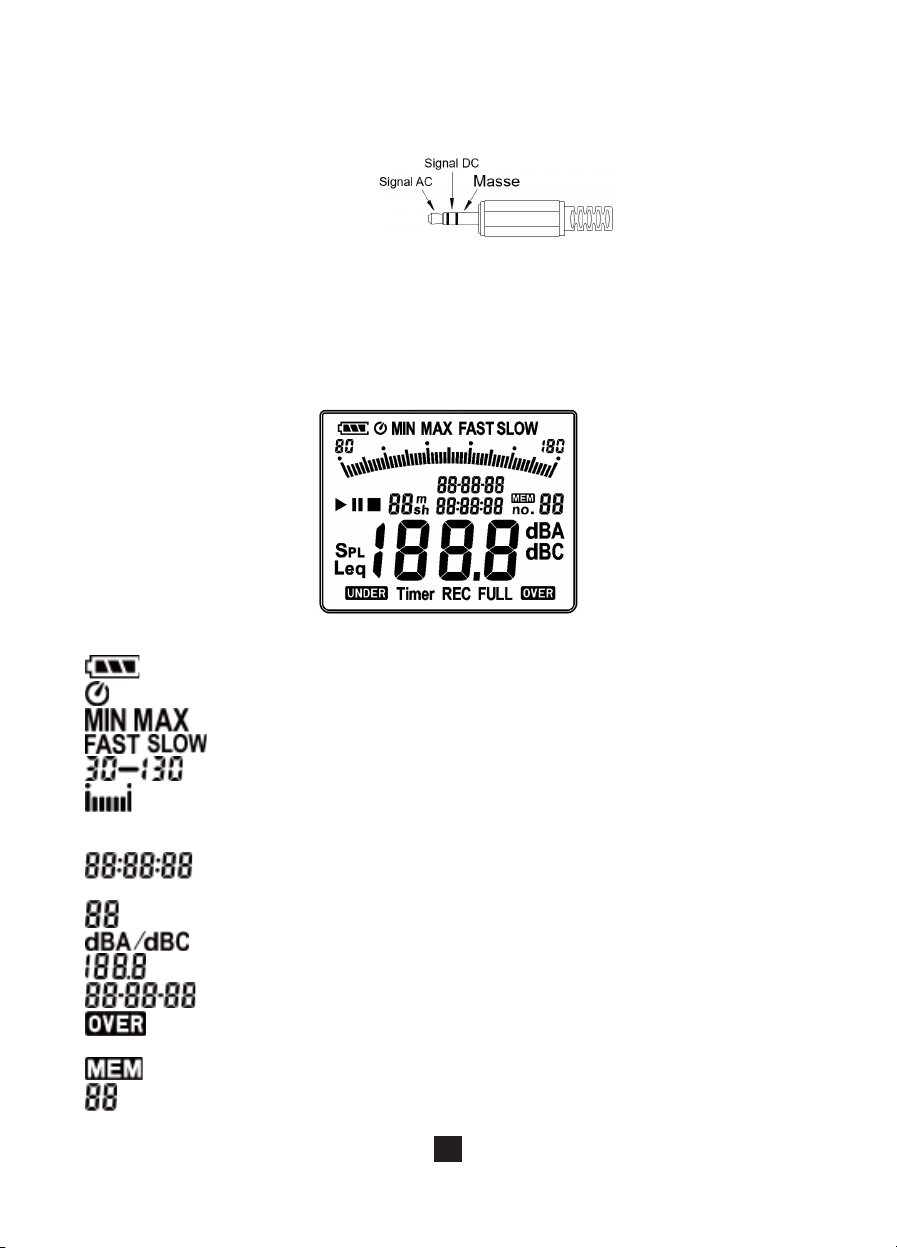

⑫Prise jack du signal de sortie AC/DC :
Branchez l’enregistreur de niveau sonore sur la sortie AC/DC qui se trouve sous l’appareil.
AC : 1 Vrms correspond à 130 dB (avec pondération fréquentielle)
DC : Sortie 10 mV/dB
⑬Interface USB :
Pour connexion à un ordinateur ou à une source d’alimentation externe.
⑭Partie à dévisser pour l'utilisation de l'accessoire rallonge.
3.2. L’AFFICHEUR
SYMBOLE FONCTION
Témoin de niveau de charge des piles
Témoin d’extinction automatique
Témoin Maximum / Minimum
Témoin de pondération temporelle F/S
Indicateur de la gamme de niveau sonore
A󰀩chage analogique par bargraphe
SpL Niveau de pression acoustique pondéré temporellement
Leq Niveau sonore moyen équivalent continu
Heure et temps écoulé (heure:minute:seconde)
  Démarrage/Pause/Arrêt de la mesure intégrée du niveau sonore
hms Temps d’intégration
Indicateur de la pondération fréquentielle A ou C
Lecture du niveau sonore (30,0-130,0 dB)
Date et temps écoulé (année-mois-jour)
Indicateur de dépassement de la gamme de mesure
Temporisateur Compteur du temps d’intégration
Témoin d’enregistrement du Leq
Adresse mémoire

8
4. FONCTIONNEMENT DE L’APPAREIL
4.1. CHOIX DE LA PONDÉRATION FRÉQUENTIELLE
L’oreille n’ayant pas la même sensibilité auditive pour toutes les fréquences, on utilise des ltres qui
pondèrent ou corrigent les niveaux mesurés en fonction de la fréquence. Deux courbes de
correction A et C sont disponibles sur le C.A 1310. La plus connue est la courbe de pondération A
correspondant à “l’oreille moyenne internationale”. Elle est utilisée généralement pour la mesure des
niveaux de nuisances dans les locaux industriels. La courbe C est plus adaptée pour vérier la présence
d’un bruit à basse fréquence (si le niveau mesuré sur la position C est plus élevée que sur la position
A, cela signie que le signal comporte de manière signicative des composantes basses fréquences),
cette courbe est bien adaptée pour la mesure d’ambiance musicale.
Pour modier la pondération fréquentielle :
(1) Appuyez sur la touche pour entrer en mode réglage, puis sur la touche ou pour
sélectionner la pondération. Le symbole “dBA” ou “dBC” apparaît alors en clignotant.
(2) Choisissez « dBA » ou « dBC » à l’aide des touches et .
Appuyez sur la touche pour valider.
Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche pour annuler.
4.2. CHOIX DU TEMPS DE RÉPONSE
Suivant la nature du bruit mesuré (bruit bref tel qu’un coup de klaxon ou un cri d’animal, ou bruit prolongé
tel que celui d’une machine industrielle), un temps de réponse adapté doit être choisi.
Deux temps de réponse sont disponibles sur le C.A 1310 :
- FAST (temps de réponse court) si le bruit est constitué d’impulsions brèves ou si seulement les valeurs
crêtes vous intéressent. C’est la plus communément utilisée.
- SLOW (temps de réponse long) pour mesurer un niveau sonore moyen.
Pour modier le temps de réponse :
(1) Appuyez sur la touche pour entrer en mode réglage, puis sur la touche ou pour
sélectionner le temps de réponse. Le symbole “FAST” ou “SLOW” apparaît alors en
clignotant.
(2) Choisissez le temps de réponse adapté à l’aide des touches et .
Appuyez sur la touche pour valider.
Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche pour annuler.
4.3. ENREGISTREMENT DES DONNÉES
Appuyez sur la touche pour commencer à enregistrer les valeurs. Ces valeurs seront stockées dans
la mémoire de l’appareil. Appuyez une nouvelle fois sur la touche pour arrêter l’enregistrement.
Remarque : Pendant l’enregistrement, la plupart des touches telles que ou sont désactivées.

9
Tous les autres réglages doivent être e󰀨ectués avant le lancement de l’enregistrement.
L’écran a󰀩che le symbole FULL lorsque la mémoire est pleine.
4.4. RÉGLAGE DE L'INTERVALLE D'ENREGISTREMENT
(1) Appuyez sur la touche pour entrer en mode réglage, puis sur la touche ou pour
sélectionner l’intervalle. Le symbole “Int” apparaît alors et l’a󰀩chage des secondes clignote.
(2) Réglez alors l’intervalle d’enregistrement approprié a󰀩ché en minutes et en secondes.
Augmentez ou diminuez la durée en appuyant sur la touche ou , l’intervalle maximal
étant 1 minute et la valeur minimale “00:01” (soit 1 seconde). Appuyez sur la touche
pour valider. Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche
pour annuler.
4.5. EFFACEMENT DES DONNÉES STOCKÉES
Pour vider la mémoire, éteignez l’appareil, puis appuyez sur et
maintenez-la touche enfoncée, puis appuyez sur et maintenez-
la enfoncée au moins 5 secondes. Le symbole "CLr" s’a󰀩che alors
pour indiquer que les données ont été e󰀨acées.
Remarque :

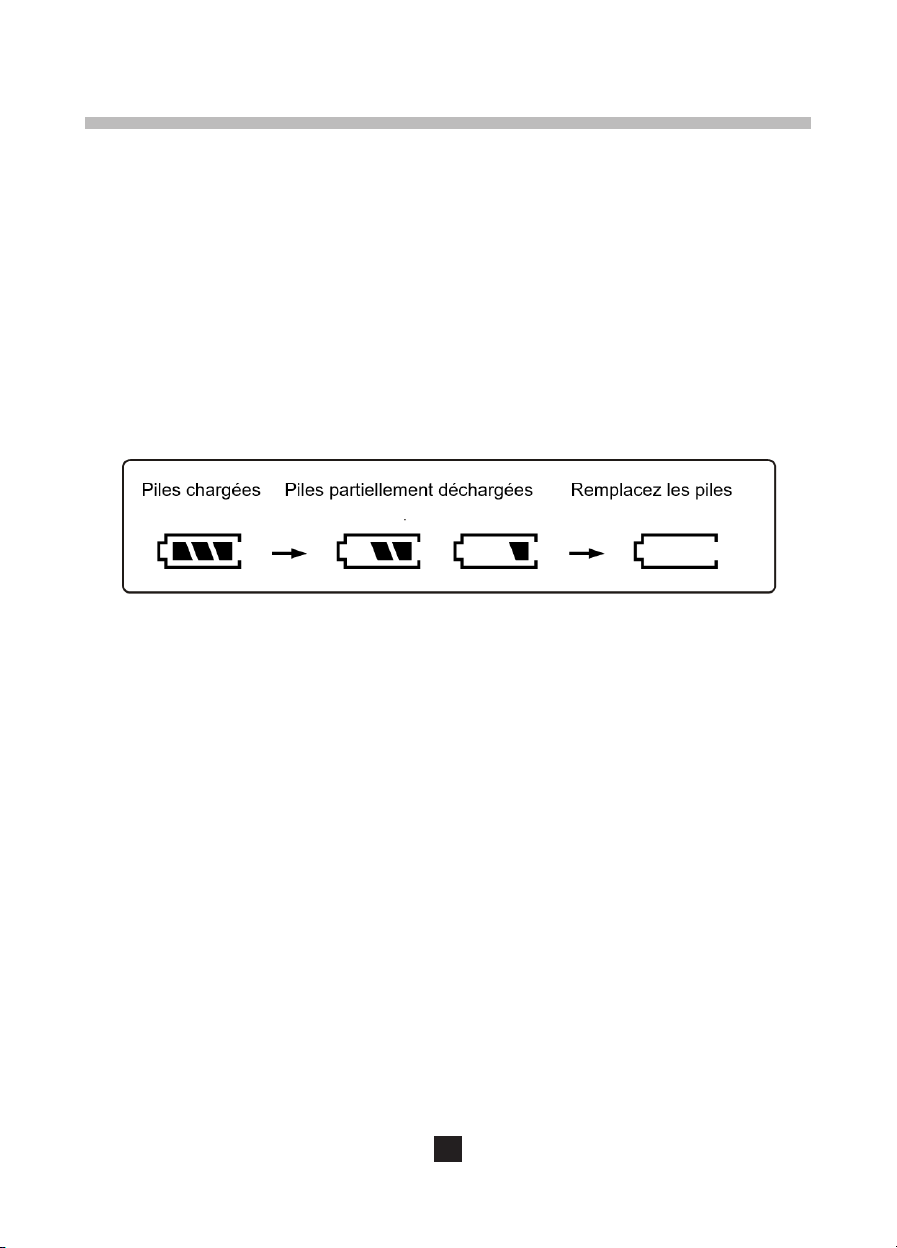

Le témoin des piles “ ” a󰀩che l’autonomie
restante. Le nombre de barres noires diminue à
mesure que l’autonomie s’épuise. Lorsque les piles
sont presque totalement déchargées, le symbole
“”disparaît. Appuyez sur la touche .
L’écran a󰀩che ’avertissement “Lo bat”. Si l’appareil
est en mode enregistrement, il s’arrête.
4.6. CONFIGURATION DU LEQ ET DU TEMPS D'INTÉGRATION
4.6.1. RÉGLAGE DU TEMPS D'INTÉGRATION
(1) Appuyez sur la touche .
(2) Appuyez sur la touche ou  pour accroître ou réduire la durée.
La sélection fait déler en boucle les valeurs suivantes : 10 s → 1 min → 5 min → 10 min →
20 min → 30 min → 1 h → 2 h → 4 h → 8 h → 16 h → 24 h.
(2) Appuyez ensuite sur la touche pour terminer.

10
4.6.2. MESURE DU NIVEAU SONORE ÉQUIVALENT CONTINU (LEQ)
(1) Passez du mode SPL (Sound Pressure Level / Niveau de Pression Sonore) au mode Leq
en appuyant 2 secondes sur la touche .
(2) Appuyez sur la touche pour commencer la mesure. Le symbole  s’a󰀩che avec le
temps de mesure écoulé.
(3) Lorsque le temps est écoulé, la mesure se termine automatiquement et le symbole 
s’a󰀩che.
(4) Pendant les mesures, la touche peut être utilisée pour interrompre et reprendre
l’acquisition. Les intervalles de pause n’étant pas inclus dans la mesure.
(5) Pendant l’interruption, le symbole de pause  est a󰀩ché.
(6) Pour mettre n à la mesure, appuyez sur la touche pendant 2 secondes.
(7) En cas de signal entrant hors gamme pendant la mesure, le témoin ou
apparaît pour indiquer que les données enregistrées comportent des valeurs supérieures
ou inférieures à la gamme de mesure.
(8) Lorsque la mesure du Leq est terminée, les données sont stockées automatiquement.
(9) En mode Leq, appuyez sur ▲ ou ▼ pour a󰀩cher les résultats précédents de mesures de
Leq, soit jusqu’à 99 données numérotées sous la forme no.XX (XX= 00 ~ 99).
Pendant cette procédure, toutes les touches sont inactives, à l’exception de , et ,
qui peuvent être utilisées.
4.7. RÉGLAGE DE LA DATE ET DE L'HEURE
L’appareil comporte une horloge permettant d’horodater les données.
(1) Appuyez sur la touche pour passer en mode réglage, puis sur ou  pour e󰀨ectuer
la sélection, l’écran a󰀩che la date et l’heure sous la forme Année-mois-jour
Heure:minute:seconde.
(2) Appuyez sur la touche ou  pour modier le premier élément, puis sur pour régler
l’élément suivant.
L’ordre de réglage est le suivant : Année → mois → jour → heure → minute → seconde. Appuyez sur
la touche pour valider. Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche
pour annuler.
Remarque : Une réserve interne permet la sauvegarde de l’horloge lorsque l’appareil est éteint. Cette
réserve est rechargée par les piles. L’horloge peut fonctionner pendant plusieurs jours sur la seule réserve
de secours. Si l’appareil reste inutilisé pendant une période prolongée, les piles doivent être retirées pour
éviter qu’elles ne fuient et l’endommagent. Après avoir réintroduit les piles, veillez à régler la date et l’heure.

11
4.8. PROCÉDURE DE CALIBRATION
(1) Appuyez sur la touche pour entrer en mode réglage, puis sur
ou  pour sélectionner la procédure de calibration. Le symbole
“CAL 94db” s’a󰀩che à l’écran.

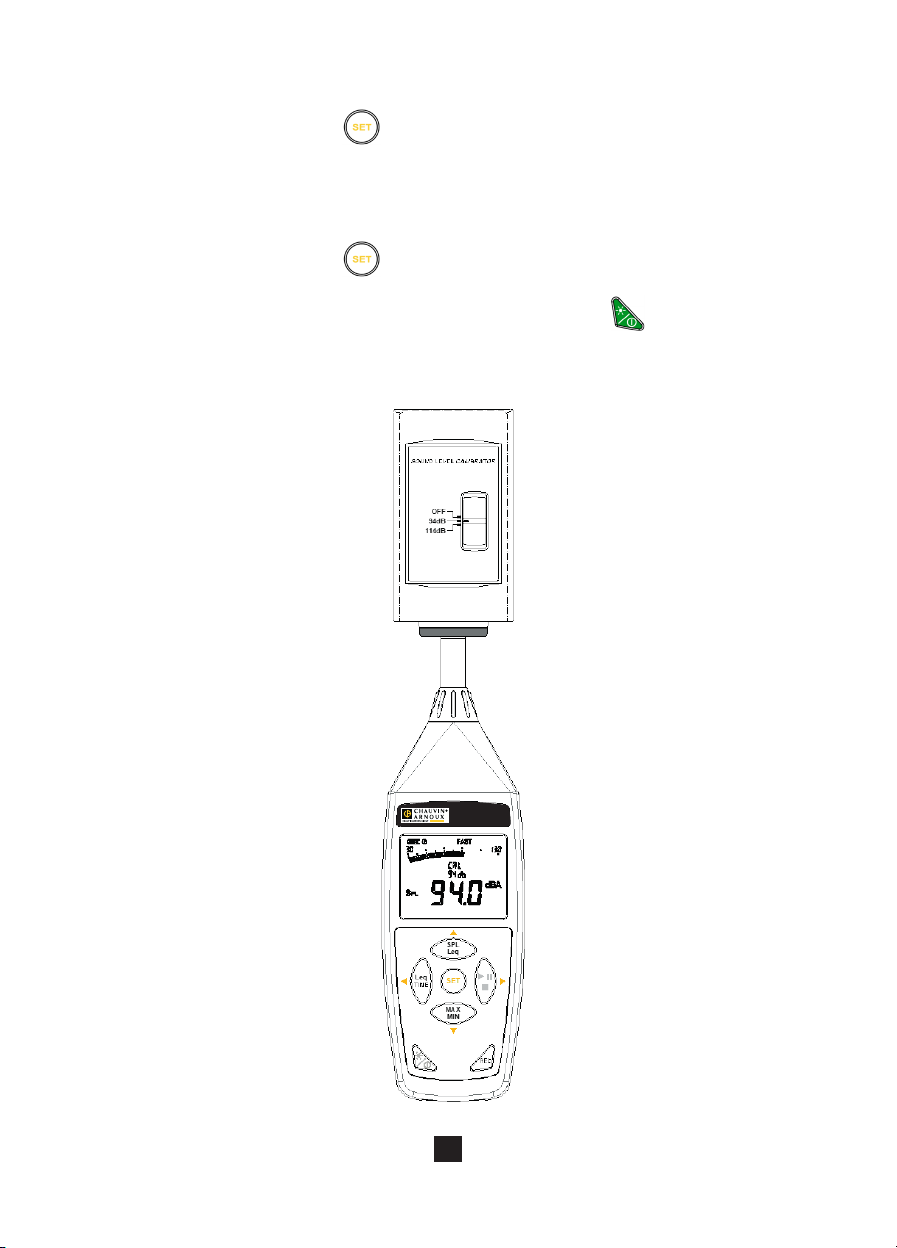

(2) Introduisez précautionneusement le microphone dans la cavité du
calibrateur.
(3) Appuyez sur ▲ ou ▼ pour augmenter ou réduire la valeur.
(4) Appuyez sur la touche pour valider.
Si vous souhaitez abandonner le réglage en cours, appuyez sur la touche pour annuler.
Utilisez un calibrateur acoustique (94 dB, fréquence sinusoïdale de 1 KHz)
C.A 1310
INTEGRATING SOUND LEVEL METER

12
5. ALIMENTATION
(1) Installation des piles :
(a) Retirez la vis qui se trouve sur le couvercle des piles et soulevez ce dernier pour
le retirer.
(b) Introduisez les quatre piles AA, en respectant la polarité indiquée au fond du
compartiment.
(c) Replacez le couvercle et resserrez la vis.
Remarque : L’appareil est alimenté par 4 piles 1,5 V alcalines de type LR6 ou AA. Il est possible de
remplacer les piles par des accumulateurs rechargeables NiMH de même taille mais l’appareil ne les
recharge pas lui-même. Les accumulateurs rechargeables, même bien chargés n’atteindront pas la
tension des piles et l’autonomie indiquée sera partielle.
(2) Indicateur d’autonomie
Lorsque l’appareil fonctionne sur piles, vériez périodiquement cet indicateur pour connaître
la charge restante.
(3) Branchement de l’adaptateur secteur :
Lorsque l’adaptateur secteur est utilisé, branchez ses ches sur le connecteur USB DC 5 V
qui se trouve sur la face inférieure.
Remarque : Lorsque l’adaptateur secteur et branché, il alimente l’appareil même si les piles sont présentes
(l’adaptateur secteur est prioritaire).

13
6. CARACTÉRISTIQUES TECHNIQUES
Normes applicables : IEC 61672-1 Classe 2, ANSI S1.4 Type 2.
Gamme de fréquences : 20 Hz~8 KHz
Gamme de niveaux de mesure : 30~130 dB
Pondérations fréquentielles : A/C
Microphone : microphone ½" à électret
A󰀩chage : Écran à cristaux liquides
A󰀩chage des nombres : 4 chi󰀨res
Résolution : 0,1 dB
Rafraîchissement de l’écran : 0,5 s
A󰀩chage analogique : Bargraphe 50 segments
Résolution : 2 dB
Rafraîchissement de l’écran : 50 ms
Pondération temporelle : F (125 ms), S (1 s)
Précision : ±1,0 dB (dans les conditions de référence 94 dB, 1 KHz)
Gamme dynamique : 100 dB
Fonction Alarme : “OVER” lorsque l’entrée est supérieure à la limite haute de la gamme.
“UNDER” lorsque l’entrée est inférieure à la limite basse.
Capacité d’enregistrement des données : 64 000 enregistrements
Sortie AC : 1 Vrms FS (pleine échelle).
Sortie DC : 10 mV/dB
Alimentation : Quatre piles CEI-LR6P (format AA)
Autonomie : Env. 60 heures (pile alcaline)
Puissance absorbée : Env. 0,2 W
Alimentation externe : 5 VDC (prise micro USB)
Température de fonctionnement : 0 à 40 °C (32 à 104 °F)
Humidité de fonctionnement : 10 à 90 % HR
Température de stockage : -10 à 60 °C (14 à 140 °F)
Humidité de stockage : 10 à 75 % HR
Dimensions : 262(L)×75(P)×39(H) mm ; 10,3(L)×2,9(P)×1,5(H) pouces
Poids : 390 g (piles incluses)

14
7. MAINTENANCE
Compatibilité électromagnétique
L'appareil est conforme selon la norme IEC 61326-1.
Protection mécanique
IP 40 selon IEC 60529
Maintenance
Exceptées les piles, l'appareil ne comporte aucune pièce susceptible d'être remplacée par un personnel
non formé et non agréé.
Nettoyage
Utilisez un chi󰀨on doux, légèrement imbibé d'eau savonneuse. Rincez avec un chi󰀨on humide et séchez
rapidement avec unchi󰀨on sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.
Garantie
Notre garantie s’exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition
du matériel. L’extrait de nos Conditions Générales de Vente sera communiqué sur demande.
La garantie ne s’applique pas suite à :
- Une utilisation inappropriée de l’appareil ou à une utilisation avec un matériel incompatible ;
- Des modications apportées à l’appareil sans l'autorisation explicite du service technique du
fabricant ;
- Des travaux e󰀨ectués sur l'appareil par une personne non agréée par le fabricant ;
- Une adaptation à une application particulière, non prévue par la dénition de l’appareil ou
non indiquée dans la notice de fonctionnement ;
- Des dommages dus à des chocs, chutes ou inondations
8. POUR COMMANDER
Le C.A 1310 est fourni avec une mallette de transport, une boule “protège-vent”, un cordon USB,
le logiciel SL-Software, une prise mâle jack, piles et cette notice de fonctionnement.
Accessoires & rechanges :
C.A 833 Calibrateur de sonomètres
Boule anti-vent
Rallonge Micro Sonomètre 5 mètres
Adaptateur secteur USB (fourni avec cordon USB/µUSB)
Accu.AA/LR6 x 4 + chargeur

15
9. LE LOGICIEL SL-SOFTWARE
9.1. DÉMARRAGE RAPIDE
(1) Enregistrement des données en temps réel sous forme d’ondes.
1. Commencez par allumer le sonomètre et branchez-le sur le port USB du PC
à l’aide du câble.
2. Lancez le logiciel SL-Software
3. En cas de connexion la fenêtre du programme a󰀩che la même valeur que le
sonomètre intégrateur. Si la connexion échoue, la fenêtre a󰀩che “Connexion
absente”.
4. Cliquez sur  pour commencer à enregistrer les données en temps réel. Une
courbe apparaît dans la fenêtre du graphique en temps réel.
5. Cliquez sur  pour arrêter l’enregistrement.
(2) Comment enregistrer dans un chier les données acquises en temps réel ?
1. Cliquez sur la fenêtre de la courbe que vous voulez enregistrer pour l’activer, puis
sélectionnez Fichier/Enregistrer dans le menu principal ou cliquez sur
dans la barre d’outils.
2. Une boîte de dialogue apparaît, vous permettant de choisir le nom et le format
du chier à enregistrer. Vous avez le choix entre trois formats : binaire (*.ghf),
texte (*.txt) et texte lisible dans Excel (*.csv). Les chiers *.ghf occupent moins
d’espace disque que les deux autres formats, mais ne peuvent être lus que par
le logiciel PC. Les chiers texte peuvent être ouverts par le logicel et tout autre
logiciel de traitement de texte ou éditeur tel que Word, Notepad, etc. Les chiers
*.csv peuvent être ouverts par SL-Software et par Microsoft EXCEL.

16
(3) Comment charger les données stockées dans la mémoire du sonomètre pour les
enregistrer dans un chier ?
1. Allumez le sonomètre.
2. Appuyez sur la touche REC de l’appareil pour lancer l’enregistrement des données.
3. Appuyez de nouveau sur la touche REC lorsque vous voulez arrêter l’enregistrement.
4. Branchez le sonomètre sur le PC.
5. Lancez le logiciel SL-Software.
6. Choisissez Data Logger dans le menu principal ou cliquez sur dans la barre
des tâches.
9.2. MENU PRINCIPAL
Fichier | Ouvre ou récupère des chiers
Enregistrer - Enregistre les données de la fenêtre active (celle dont la barre de titre est en surbrillance)
dans un chier.
Imprimer - Imprime la courbe de la fenêtre active.
Fichier | Quitter: Quitte le programme CA 1310.
Temps réel | Exécuter - Lance l’acquisition en temps réel des données.
Stop - Arrête l’acquisition en temps réel des données.
DataLogger : En ouvrant la fenêtre DataLogger, l'utilisateur peut y charger les données enregistrées
par le sonomètre et transférées sur le PC.
E󰀨acement mémoire : E󰀨ace les séries de mesure stockées dans la mémoire de l’appareil.
Vue | Panneau de contrôle : En ouvrant la fenêtre du panneau de commande, l’utilisateur peut piloter
le sonomètre à l’aide des boutons de cette fenêtre.
Vue | Graphe temps réel : Ouvre la fenêtre du graphe temps réel qui présente les données sous forme
graphique.
LEQ : Calcule le LEQ des données au cours de leur acquisition.

17

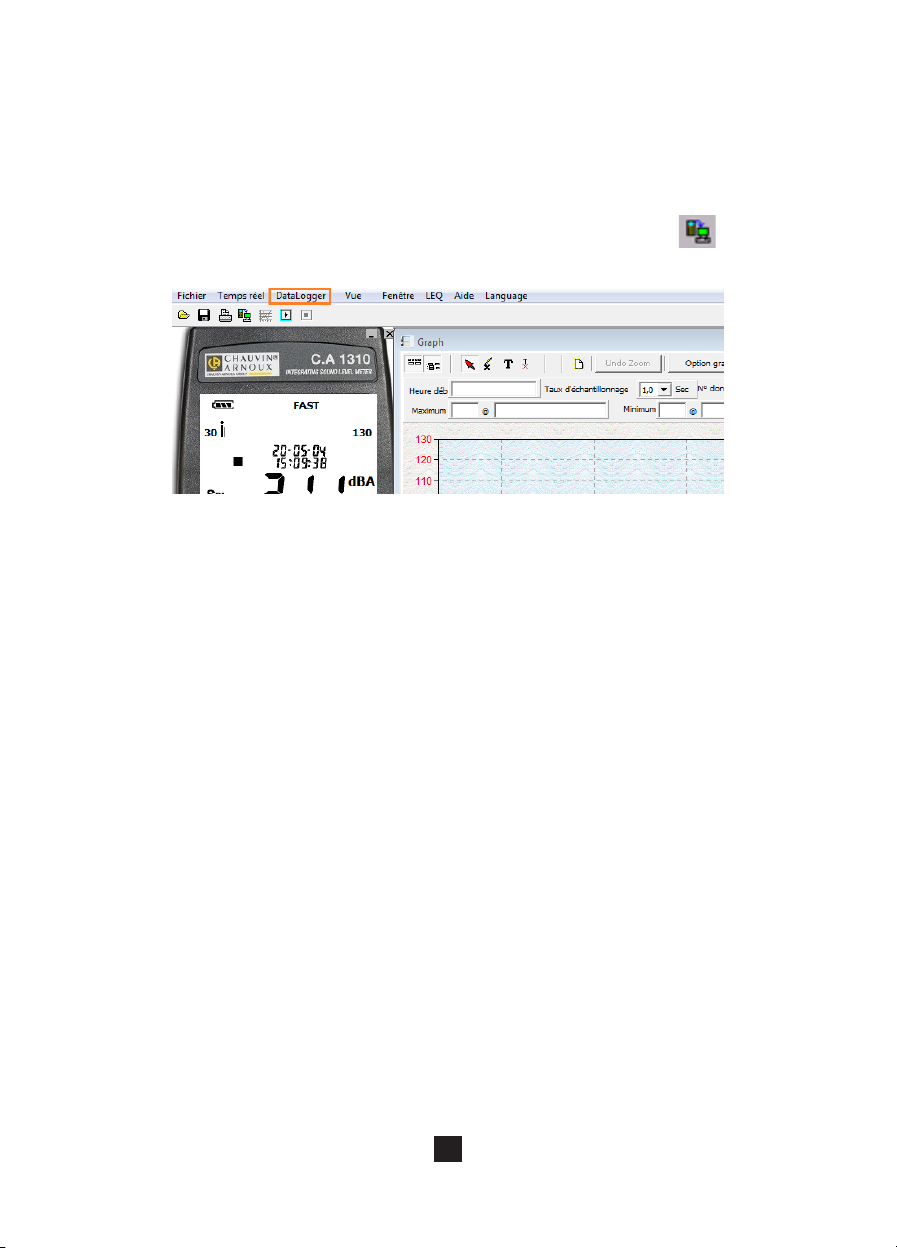

9.3. FENÊTRE DATA LOGGER
Lorsque le sonomètre intégrateur est branché sur le PC et que vous sélectionnez “DataLogger” dans le
menu principal ou cliquez sur dans la barre d’outils pour charger des données enregistrées sur le
sonomètre, une barre de progression s’a󰀩che pour indiquer l’état du téléchargement. En cas d’erreur,
cliquez simplement une nouvelle fois sur “DataLogger”.
Lorsque les données sont chargées, le nombre de jeux de données s’a󰀩che à gauche de l’écran avec des
informations détaillées pour chacun d’eux (données de départ, heure de départ, taux d’échantillonnage,
nombre d’enregistrements).
Après chaque chargement de données enregistrées du sonomètre intégrateur, le premier jeu de données
s'a󰀩che sur un graphique et dans un tableau sur le côté droit de l'écran et vous pouvez alors cliquer sur
un autre jeu de la liste pour en a󰀩cher le graphique.
Le jeu de données que vous sélectionnez s'a󰀩che sur le côté droit avec des informations statistiques.

18
9.4. GRAPHIQUE
Barre d'outils
- A󰀩cher ou masquer Statistiques 1
- A󰀩cher ou masquer Statistiques 2
- Curseur normal
- Lorsque ce curseur est sélectionné, il se transforme en croix lorsqu'il survole le graphique et y
marque une croix si vous cliquez.
- Lorsque ce curseur est sélectionné, il se transforme en une ligne verticale lorsqu'il survole le
graphique, sur lequel vous pouvez cliquer pour saisir une annotation.
Vous pouvez tracer une zone rectangulaire sur le graphique avec le curseur pour zoomer et a󰀩cher
des détails.
Le graphique comporte deux lignes verticales (CURSEUR A et CURSEUR B). L’heure et la valeur de la
donnée s’a󰀩chent en haut à droite de chaque curseur.
Si vous déplacez le curseur de la souris sur le curseur A ou le curseur B, vous pouvez faire glisser ce
dernier pour le déplacer à gauche ou à droite. Une glissière est représentée sous les curseurs A et B.
Vous pouvez également faire glisser la glissière pour déplacer le curseur A ou B. Les statistiques sont
a󰀩chées sous la glissière. Elles a󰀩chent l’heure de départ, le taux d’échantillonnage, le nombre de
données, ainsi que les valeurs maximales et minimales du graphique. Elles a󰀩chent également les
valeurs maximale, minimale et moyenne entre les curseurs A et B, et ces données se mettent à jour
automatiquement lorsque les curseurs sont déplacés.
Vous pouvez double-cliquer sur le graphique pour ouvrir une boîte de dialogue. Cette boîte de dialogue
permet de personnaliser le style du graphique.
Et vous pouvez également ouvrir un menu contextuel par un clic droit sur le graphique (ce qui est
impossible sur le graphique des données a󰀩chées en temps réel).
Vous pouvez zoomer sur le graphe avec la souris :
Pour zoomer :
1. Appuyez sur le bouton gauche de la souris et faites glisser le curseur pour sélectionner la
zone à a󰀩cher.
2. Lâchez le bouton de la souris.
Pour annuler le zoom, cliquez avec le bouton droit de la souris sur le graphique pour a󰀩cher un menu
contextuel et sélectionnez Undo Zoom (Annuler le zoom).

19
Français ....................................................................................................................... 2
Deutsch ...................................................................................................................... 36
Italiano ........................................................................................................................ 53
Español ...................................................................................................................... 70
Thank you for purchasing this C.A 1310 sound level meter.
For best results from your instrument:
read these operating instructions carefully,
comply with the precautions for use.
WARNING, risk of DANGER! The operator must refer to these instructions whenever this
danger symbol appears.
Caution! Risk of electric shock. The voltage applied to parts marked with this symbol may be
hazardous.
Equipment protected by double insulation. Useful information or tip.
Battery.
The CE marking indicates conformity with European LVD and EMC directives.
The rubbish bin with a line through it means that in the European Union, the product must
undergo selective disposal in compliance with Directive WEEE 2002/96/EC.

20
1. PRESENTATION
The C.A 1310 is an integrating sound level meter designed to assess ambient sound and noise and
compliant with standards IEC61672-1 class 2 and ANSI S1.4 type 2.
It has many professional and home applications: measuring sound levels in factories, schools, o󰀩ces,
airports, studios, auditoriums, etc.
The C.A 1310 is a compact portable instrument that can be held in one hand or, for long-term
measurements, mounted on a tripod.
The C.A 1310 can measure and record (memory capacity 64,000 values) sound levels from 30 to 130dB.
If the sound levels of interest are uctuating, the equivalent continuous sound level can be determined,
with periods ranging from 10 seconds to 24 hours. It has a USB interface for communication with a PC.
It provides two measurement weighting curves, A and C, to allow for the way the sensitivity of the human
ear varies as function of sound frequency. Curve A is the curve commonly used in an industrial environment,
while curve C is better suited when low-frequency sounds are of interest.
TABLE DES MATIÈRES
1. PRESENTATION......................................20
2. PRECAUTIONS FOR USE ......................21
2.1. Precautions for use of the sound
level meter .............................................21
2.2. Remark concerning measurement
conditions ..............................................21
3. DESCRIPTION OF THE INSTRUMENT ..22
3.1. Sound level meter..................................22
3.2. The display unit .....................................24
4. OPERATION OF THE INSTRUMENT......25
4.1. Choice of frequency weighting ..............25
4.2. Choice of response time ........................25
4.3. Recording the data ................................25
4.4. Adjusting the recording interval .............26
4.5. Erasing the stored data .........................26
4.6. Conguring the Leq and the integration
time ........................................................26
4.7. Setting the date and time.......................27
4.8. Calibration procedure ............................28
5. POWER SUPPLY.....................................29
6. TECHNICAL CHARACTERISTICS .........30
7. MAINTENANCE.......................................31
8. TO ORDER...............................................31
9. THE SL SOFTWARE ...............................32
9.1. Getting started .......................................32
9.2. Main menu .............................................33
9.3. Data Logger Window .............................34
9.4. Graph.....................................................35
