Chicago Pneumatic CP825C User manual
Operator’s Manual
CP825C & CP825CT
Ratchet Wrench
WARNING
8940174905 Rev.02 - 01/2018
To reduce risk of injury, everyone using, installing, repairing, maintaining,
changing accessories on, or working near this tool must read and
understand these instructions, as well as separately provided safety
instructions part number 6159948710, before performing any such task.

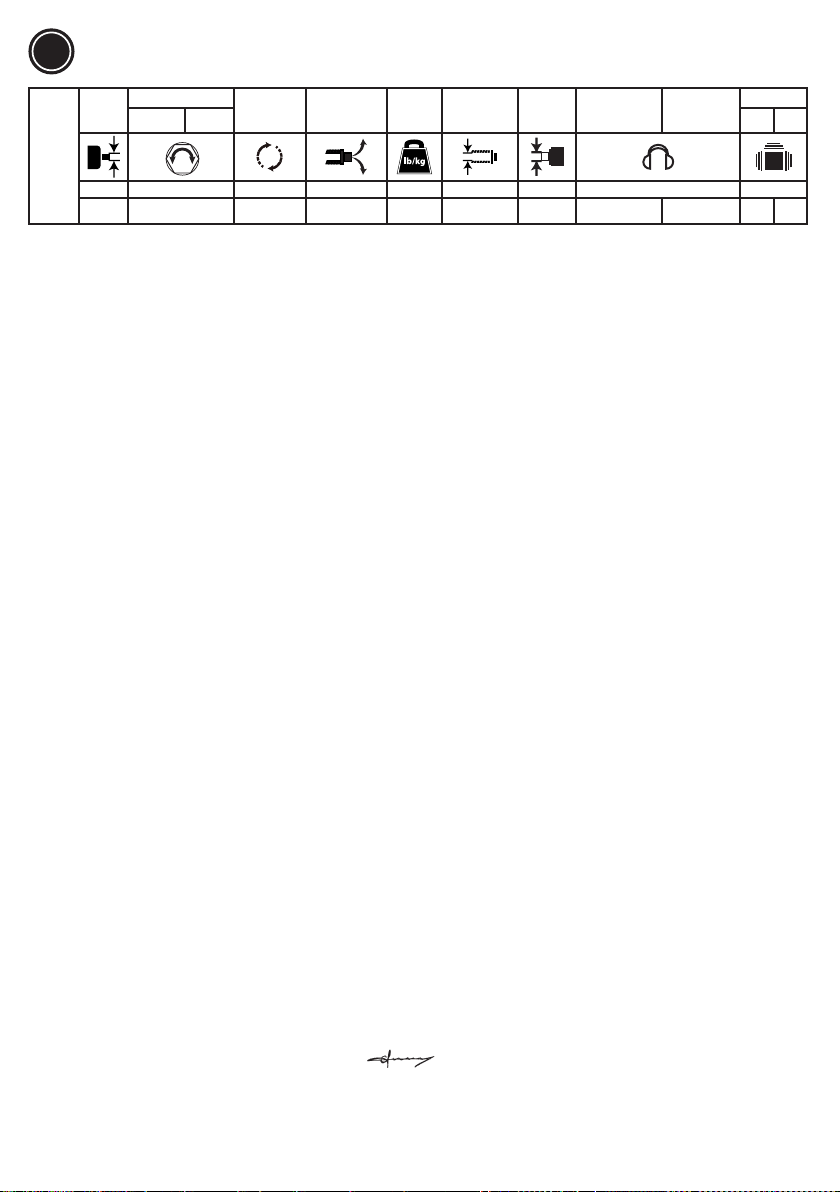

Model
Drive
Torque
Free speed Air Consumption
Average Weight Inner Hose Dia. Air Inlet Sound pressure
LpA
Sound power
LwA
Vibrations
Working Max ahd K
1 2 3 5 6 7 8 9 10
[Inch] [Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[inch] [inch] [dB(A)] [dB(A)] [m/s²] [m/s²]
CP825C 1/4 5 - 25
4 - 18
35
26 280 1,5
3.2
0.5
1.10
10
3/8 1/4“ NPT 82 93 4 1,5
CP825CT 3/8 5 - 25
4 - 18
35
26 280 1,5
3.2
0.5
1.10
10
3/8 1/4“ NPT 82 93 4 1,5
1/2" (12mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
(1/2")
(1/2")
(1/2")
3/8" (10mm)
3/8" (10mm)
130
90
0
SAE #10 rev. fwd
Min.
Max.
169 mm
6.6 inch
38 mm
1.5 inch
Ø
37 mm
1.4 inch
47 mm
1.9 inch
24 h
OIL
C
B
A
Fig .01
Fig .02
Fig .03
Technical Data
Model
Drive
Torque
Free speed Air Consumption
Average Weight Inner Hose Dia. Air Inlet Sound pressure
LpA
Sound power
LwA
Vibrations
Working Max ahd K
1 2 3 5 6 7 8 9 10
[inch] [Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[inch] [inch] [dB(A)] [dB(A)] [m/s²] [m/s²]
max. pressure 6.3bar(90psi)
ah: Vibration level, kUncertainty ; LpA Sound pressure dB(A), KpA = KWA = 3 dB Uncertainty.
Declaration of noise and vibration statement (ISO 15744 and ISO 28927-2)
All values are current as of the date of this publication. For the latest information please visit www.cp.com.
These declared values were obtained by laboratory type testing in accordance with the stated standards and are suitable for comparison with the declared values of other tools
tested in accordance with the same standards. These declared values are not adequate for use in risk assessments and values measured in individual work places may be
higher. The actual exposure values and risk of harm experienced by an individual user are unique and depend upon the way the user works, the workpiece and the workstation
design, as well upon the exposure time and the physical condition of the user. We, CHICAGO PNEUMATIC TOOLS , cannot be held liable for the consequences of using the
declared values, instead of values reecting the actual exposure, in an individual risk assessment in a work place situation over which we have no control. This tool may cause
hand-arm vibration syndrome if its use is not adequately managed. An EU guide to managing hand-arm vibration can be found at www. pneurop.eu/uploads/documents/pdf/
PN3-02-NV_Declaration_info_sheet_0111.pdf. We recommend a programme of health surveillance to detect early symptoms which may relate to noise or vibration exposure,
so that management procedures can be modied to help prevent future impairment.
Additional Vibration Information
This tool may cause hand-arm vibration syndrome if its use is not adequately managed.
This additional vibration information may be of assistance to employers in meeting theirobligations (for example under EU Directive 2002/44/EC) to assess the risks to their
workers arising from hand arm vibration associated with the use of this tool.
Ratchet wrenches are suitable for assembly and disassembly operations in conned spaces.
• The declared vibration value can be used to estimate vibration during rundown. Continuous ratcheting against a run-down bolt may produce a vibration emission in the range
4.1 m/s2to 9.3 m/s2(vibration total values)
• Only use this tool for work which other types of wrenches, which present lower vibration risks, are unable to perform satisfactorily.
• The vibration emission varies greatly with task and operator technique. Emissions outside the quoted range may occur for some applications.
• Operators should optimize their technique and select a suitable wrench in order to minimize the ratcheting time at the end of each run-down or when backing-off assembled
fasteners.
• For the intended application of this tool, we estimate that normal operation should involve a ratcheting time against a run-down fastener of less than 0,5s per fastener on
a hard joint and up to 3s on a soft joint. We point out that application of the tool to a sole specialist task may produce a different average emission and in such cases we strongly
recommend a specic evaluation of the vibration emission.
Machine type(s)
• This product is designed for installing and removing threaded fasteners in wood, metal and plastic. No other use permitted. For professional use only.
• Please read the instructions carefully before starting the machine.
Operation (See gures)
• Fix the accessories properly to the tool.
• Connect device as shown in Fig. 01 to a clean and dry air supply.
• To start the machine, pull the lever A). Machine speed is increase by increasing pressure on the trigger. Release the lever to stop.
• To switch rotation, turn the switch (B) as shown in Fig. 03.
• To adjust output power, turn the regulator (C).
Lubrication
• Use an air line lubricator with SAE #10 oil, adjusted to two drops per minute. If an air line lubricator cannot be used, add air motor oil to the inlet once a day.
Maintenance instruction
• Follow local country environmental regulations for safe handling and disposal of all components.
• Maintenance and repair work must be carried out by qualified personnel using only original spare parts. Contact the manufacturer or your nearest authorised dealer for advice
on technical service or if you require spare parts.
• Always ensure that the machine is disconnected from energy source to avoid accidental operation.
• Disassemble and inspect the tool every three 3 months if the tool is used every day. Replace damaged or worn parts.
• High wear parts are underlined in the parts list.
Disposal
• The disposal of this equipment must follow the legislation of the respective country.
• All damaged, badly worn or improperly functioning devices MUST BE TAKEN OUT OF OPERATION.
• Repair only by technical maintenance staff.
EU Declaration of Conformity
We : CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Machine type(s): Ratchet Wrench
Declare under our sole responsibility that the product(s): CP825C & CP825CT Serial Number: 00000 - 99999
Origin of the product : JAPAN
is in conformity with the requirements of the council Directives on the approximation of the laws of the Member States relating : to “Machinery“ 2006/42/EC (17/05/2006)
applicable harmonised standard(s) : EN ISO 11148-6:2012
Name and position of issuer : Pascal Roussy (R&D Manager)
Place & Date : Saint-Herblain, 01/2018
Technical le available from EU headquarter. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
All rights reserved. Any unauthorized use or copying of the contents or part thereof is prohibited. This applies in particular to trademarks, model denominations, part numbers and drawings.
Use only authorized parts. Any damage or malfunction caused by the use of unauthorized parts is not covered by Warranty or Product Liability.
Original Instructions
EN English (English) CP825C & CP825CT
Ratchet Wrench
Technische Daten
Modell
Antrieb
Drehmoment
FreieDrehzahl Luftverbrauch
Durchschn. Gewicht Schlauch Ø innen Lufteinlass Schalldruck
LpA
Schallleistung
LwA
Vibrationen
Arbeitend Max ahd K
1 2 3 5 6 7 8 9 10
[Zoll] [Nm]
[ft-lb] [U/min] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[Zoll] [Zoll] [dB(A)] [dB(A)] [m/s²] [m/s²]
max. Betriebsdruck 6,3 bar (90psi)
ah: Vibrationspegel, kUnsicherheit ; LpA Schalldruck dB(A), KpA = KWA = 3 dB Unsicherheit.
Geräuschemissions- und Vibrationsemissionserklärung (ISO 15744 and ISO 28927-2)
Alle Werte aktuell zum Zeitpunkt dieser Veröffentlichung. Gehen Sie für die neuesten Informationen bitte zu www.cp.com.
Diese angegebenen Werte wurden durch Laboruntersuchungen entsprechend den angeführten Normen erhalten und sind für den Vergleich mit den angegebenen Werten
anderer Werkzeuge geeignet, die entsprechend derselben Normen getestet wurden. Diese angegebenen Werte sind nicht für die Verwendung in Risikobeurteilungen geeignet,
und an individuellen Arbeitsplätzen gemessene Werte können höher sein. Die tatsächlichen Expositionswerte und das Gefährdungsrisiko für individuelle Nutzer sind einzigartig
und hängen von der Arbeitsweise des Nutzers, dem Werkstück, dem Aufbau des Arbeitsplatzes, der Expositionszeit und dem physischen Zustand des Nutzers ab. Wir,
CHICAGO PNEUMATIC TOOLS, können nicht verantwortlich gehalten werden für die Konsequenzen aus der Verwendung der erklärten Werte in einer Risikobeurteilung für
eine Arbeitsplatzsituation, über die wir nicht die Kontrolle haben, anstatt von Werten, welche die tatsächliche Exposition wiedergeben. Das Werkzeug kann ein Hand-Arm-
Vibrationssyndrom verursachen, wenn es nicht angemessen genutzt wird. Eine EG-Richtlinie für die Handhabung von Hand-Arm-Vibration ist unter www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf zu nden. Wir empfehlen ein Programm der Gesundheitsüberwachung zur Erkennung frühzeitiger Symptome,
die mit der Exposition von Lärm oder Vibrationen zusammenhängen können, damit die Handhabungsverfahren modiziert werden können, um zukünftige Schädigungen zu
vermeiden.
Zusätzliche Informationen zur Vibration
Dieses Werkzeug kann bei nicht angemessener Verwendung ein Hand-Arm-Vibrationssyndrom verursachen. Diese zusätzlichen vibrationsbezogenen Informa-tionen
können Arbeitgeber dabei unterstützen, rele-vante Verpichtungen zu erfüllen (wie beispielsweise in Verbindung mit der EU-Richtlinie 2002/44/EG), wenn es darum geht, die
durch eine Hand-Arm-Vi-bration verursachten Risiken zu bewerten, denen ihr Personal beim Gebrauch dieses Werkzeugs ausge-setzt ist.Ratschenschlüssel eignen sich für
das Anziehen und Lösen von Schrauben unter beengten Platzver-hältnissen.
• Der angegebene Vibrationswert kann zur Vibrati-onsschätzung während der Einschraubphase ver-wendet werden. Eine anhaltende Verwendung der Ratschenfunktion an
einer eingeschraubten Schraube kann zu einer Vibrationsbelastung im folgenden Bereich führen: Vibrations-Restrisiko-bereich 4,1 - 9,3Stärke m/s2(Vibrationsgesamtwerte)
• Verwenden Sie dieses Werkzeug nur für Arbeiten, die von anderen Schlüsselarten, mit denen ein geringeres Vibrationsrisiko verbunden ist, nicht zufriedenstellend ausgeführt
werden können.
• Die Vibrationsbelastung hängt in großem Maße von der jeweiligen Aufgabe und vom Umgang des Bedieners mit dem Werkzeug ab. Bei manchen Anwendungen können
Belastungen auftreten, die außerhalb des angegebenen Bereichs liegen.
• Bediener sollten versuchen, ihre Arbeitsmethode zu optimieren und einen geeigneten Schlüssel auswählen, um die Verwendungsdauer der Rat-schenfunktion am Ende jeder
Einschraubphase oder beim Ausschrauben montierter Befestigungs-elemente zu minimieren.
• Bei der vorgesehenen Anwendung dieses Werk-zeugs sollte die Verwendungsdauer der Ratschen-funktion während des normalen Betriebs an einem eingeschraubten
Befestigungselement pro Ver-schraubung bei einer harten Schraubverbindung weniger als 0,5 s und bei einer weichen Schraub-verbindung bis zu 3 s betragen. Wir möchten
darauf hinweisen, dass bei Verwendung des Werkzeugs für eine einzelne spezielle Aufgabe eine andere durchschnittliche Belastung vorliegen kann. In solchen Fällen empfehlen wir
dringend, eine spezische Bewertung der Vibrationsbelastung vor zunehmen.
Typ(en)
• Dieses Produkt ist für die Installation und das Entfernen von Gewindebefestigungsmitteln in Holz, Metall und Kunststoff ausgelegt. Keine andere Verwendung zulässig. Nur für
professionelle Verwendung.
• Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie die Maschine starten.
Bedienung (Siehe Abbildungen)
• Bringen Sie das Zubehör richtig am Werkzeug an.
• Schließen Sie das Gerät wie in Abb.01 an eine saubere und trockene Druckluftquelle an.
• Drücken Sie zum Starten der Maschine einfach den Haupthebel (A). Lassen Sie zum Stoppen den Haupthebel los.
• Die Drehrichtung wird gewechselt, indem der Schalter (B) wie in Abb. 03 gezeigt gedreht wird.
• Zum Einstellen der Ausgangsleistung drehen Sie den Regler (C).
Schmierung
• Verwenden Sie einen Luftöler mit SAE # 10 Öl, der auf bis zu zwei Tropfen pro Minute eingestellt ist. Falls kein Luftöler verwendet werden kann, ölen Sie den Einlass 1 Mal
täglich mit Druckluft-Motoröl.
Wartungsanweisungen
• Beachten Sie die örtlichen Umweltvorschriften für eine sichere Handhabung und Entsorgung aller Bauteile.
• Wartungs- und Reparaturarbeiten sind durch qualifiziertes Personal bei ausschließlicher Verwendung von Original-Ersatzteilen durchzuführen. Wenden Sie sich an den
Hersteller oder Ihren nächsten Vertragshändler für Beratung in technischen Fragen oder bei Bedarf an Ersatzteilen.
• Achten Sie immer darauf, dass die Maschine von der Energiequelle getrennt wird, um eine versehentliche Bedienung zu vermeiden.
• Bei täglicher Verwendung des Werkzeugs das Werkzeug alle drei Monate zerlegen und inspizieren Beschädigte oder abgenutzte Teile ersetzen.
• Teile, die einem hohen Verschleiß unterliegen, sind in der Stückliste unterstrichen.
Entsorgung
• Die Entsorgung dieser Geräte muss der Gesetzgebung des jeweiligen Landes folgen.
• Alle beschädigten, stark abgenutzten oder falsch funktionierenden Geräte MÜSSEN AUSSER BETRIEB GENOMMEN WERDEN.
• Nur von technischem Wartungspersonal zu reparieren.
EU-Konformitätserklärung
Wir: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Typ(en): Ratschenschlüssel
Wir erklären hiermit in alleiniger Verantwortung, dass das Produkt: CP825C & CP825CT Seriennummer: 00000 - 99999
Produktherkunft : JAPAN
den Anforderungen der EG-Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten entspricht: für “Maschinen” 2006/42/EC (17/05/2006)
Geltende harmonisierte Norme(n): EN ISO 11148-6:2012
Name und Position des Ausstellers : Pascal Roussy (R&D Manager)
Ort und Datum : Saint-Herblain, 01/2018
Technische Datei bei EU-Hauptbüro erhältlich. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Alle Rechte vorbehalten. Jede nicht ausdrücklich genehmigte Verwendung oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt. Dies gilt insbesondere auch
für Handelsmarken, Modellbezeichnungen, Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die
Verwendung nicht autorisierter Teile verursacht wird, wird von der Garantie oder Produkthaftung nicht abgedeckt.
Ursprüngliche Betriebsanleitung
DE Deutsch (German) CP825C & CP825CT
Ratschenschlüssel
Données techniques
Modèle
Entraîne-
ment
Couple
Vitesse à vide
Consommation
d'air
Moyenne
Poids Diamètre interne
conduite
Admission
d'air
Pression accous-
tique
LpA
Puissance ac-
coustique
LwA
Vibrations
En fonction-
nement Max ahd K
1 2 3 5 6 7 8 9 10
[pouce] [Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[pouce] [pouce] [dB(A)] [dB(A)] [m/s²] [m/s²]
pression max. 6.3bar(90psi)
ah: Niveau de vibration, kIncertitude ; LpA Pression accoustique dB(A), KpA = KWA = 3 dB Incertitude.
Déclaration de niveau sonore et émissions de vibration (ISO 15744 and ISO 28927-2)
Toutes les valeurs sont justes à la date de cette publication. Pour obtenir les dernières informations, veuillez consulter www.cp.com.
Les valeurs indiquées ont été mesurées lors d'essais en laboratoire, dans le respect des normes indiquées et elles correspondent aux valeurs déclarées des autres outils testés
selon les mêmes normes, Ces valeurs indiquées ne conviennent pas à l'évaluation des risques et il est possible que les valeurs mesurées aux postes de travail individuels soient
plus élevées. Les valeurs d'exposition réelles et les risques encourus par les utilisateurs individuels sont uniques et dépendent de la manière selon laquelle l'utilisateur travaille,
de la pièce à usiner et de la conception du banc de travail, ainsi que du temps d'exposition et de la condition physique de l'utilisateur. Nous, CHICAGO PNEUMATIC TOOLS,
ne pouvons pas être tenus responsables des conséquences de l'utilisation de valeurs déclarées, plutôt que les valeurs reétant l'exposition effective, dans une évaluation des
risques individuelle sur le lieu de travail pour lequel nous n'avons aucun contrôle. Cet outil peut provoquer un syndrome de vibrations transmise aux mains-bras s'il n'est pas
manié de manière adéquate. Un guide de l'UE pour gérer les vibrations sur les mains se trouve sur www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf. Nous recommandons un programme de surveillance sanitaire pour détecter les symptômes précoces pouvant être liés à l'exposition au bruit ou aux vibrations,
pour que la procédure de gestion puisse être modiée an d'empêcher les inrmités.
Informations supplémentaires concernant les vibrations
Cet outil peut causer un syndrome de vibrations main-bras s'il est mal utilisé.Ces informations supplémentaires concernant les vibrations peuvent aider les employeurs
à répondre à leurs obligations (par exemple dans le cadre de la directive européenne 2002/44/CE) d'évaluer les risques pour leurs employés par rapport aux vibrations main-
bras associées à l'utilisation de cet outil.
Les clés à cliquet conviennent pour les opérations de montage et de démontage dans les espaces exigus.
• La valeur des vibrations déclarée peut être utilisée pour estimer les vibrations pendant le vissage. Le déclenchement continu du cliquet contre un boulon vissé peut produire
des vibrations dans la plage suivante : 4.1 - 9.3 m/s2(valeur totale des vibrations)
• N'utiliser cet outil que pour des travaux que les autres types de clés, qui présentent des risques moindres en matière de vibrations, ne peuvent pas effectuer de manière
satisfaisante.
• L'émission de vibrations varie grandement avec la tâche effectuée et la technique de l'opérateur. Des émissions sortant de la plage indiquée peuvent apparaître dans
certaines applications.
• Les opérateurs doivent optimiser leur technique et sélectionner une clé adaptée afin de limiter le temps de déclenchement du cliquet à la fin de chaque serrage ou lors du
desserrage de fixations assemblées.
• Pour l'application pour laquelle cet outil est prévu, nous estimons qu'une utilisation normale doit impliquer un temps de déclenchement du cliquet contre une fixation vissée
de moins de 0,5 s par fixation sur un assemblage rigide et jusqu'à 3 s sur un assemblage élastique. Nous rappelons que l'utilisation de l'outil pour tâche spécialisée unique peut
produire des émissions moyennes différentes, auquel cas nous recommandons vivement une évaluation spécique des émissions de vibrations.
Type(s) de machine
• Ce produit est conçu pour l'installation et l'enlèvement des attaches filetées en bois, métal et plastique. Aucune autre utilisation n'est autorisée. Réservé à un usage profes-
sionnel.
• Veuillez lire attentivement les instructions avant de démarrer la machine.
Utilisation (Voir gures)
• Installez correctement les accessoires à l‘outil.
• Raccordez l'appareil à une source d'alimentation en air sec et propre, selon la fig. 01.
• Pour démarrer la machine, appuyez simplement sur le levier (A). La vitesse de la machine augmente en augmentant la pression sur la gâchette. Relâchez le levier pour
arrêter.
• Réglez la rotation grâce au bouton (B) comme sur la Fig. 03.
• Pour régler la puissance de sortie, tournez le régulateur (C).
Lubrication
• Utilisez un graisseur de ligne d'air à la norme d'huile SAE # 10, ajusté à deux gouttes par minute. Si un graisseur de ligne de l'air ne peut pas être utilisé, ajouter de l'huile de
moteur à air à l'entrée une fois par jour.
Maintenance
• Suivez la réglementation environnementale du pays local concernant la manipulation et la mise au rebut de tous les composants.
• Les travaux d'entretien et de maintenance doivent être réalisés par un personnel qualifié utilisant les pièces de rechange authentiques. Contactez le fabricant ou votre reven-
deur le plus proche pour des conseils techniques ou si vous avez besoin de pièces de rechange.
• Toujours s'assurer que la machine est déranchée de la source d'alimenation afin d'éviter tout déclenchement accidentel.
• Démontez et inspectez l‘outil tous les 3 mois s‘il est utilisé quotidiennement. Remplacez les pièces endommagées ou usées.
• Pièces de forte usure sont soulignées dans la liste des pièces.
Mise au rebut
• La mise au rebut de cet équipement doit respecter la législation du pays concerné.
• Tous les appareils endommagés ou qui ne fonctionnent pas correctement DOIVENT ÊTRE MIS HORS SERVICE.
• Les réparations doivent uniquement être effectuées par le personnel de maintenance.
Déclaration de conformité UE
Nous : CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Type(s) de machine: Clé à clickets Nous déclarons sous notre seule et entière responsabilité que le produit :: CP825C & CP825CT Numéro de série: 00000
- 99999
Origine du produit : JAPAN
est conforme aux exigences de la directive "Machines" du conseil concernant la législation des États membres 2006/42/EC (17/05/2006)
Norme(s) harmonisée(s) applicable(s) : EN ISO 11148-6:2012
Nom et fonction de l'émetteur : Pascal Roussy (R&D Manager)
Lieu et date : Saint-Herblain, 01/2018
Dossier technique disponible auprès du siège social européen. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Tous droits réservés. Toute utilisation ou reproduction non autorisée du contenu ou d’une partie du contenu est interdite. Cette restriction s’applique en particulier aux marques de
commerce, dénominations de modèle, numéros de pièces et plans. N’utiliser que des piéces homologuées. Aucun dégât ou défaut de fonctionnement résultant de l’utilisation de pièces
non homologuées n’est couvert par la garantie ou la responsabilité de produits.
Instructions originales
FR Français (French) CP825C & CP825CT
Clé à chocs
Technische Daten
Modell
Antrieb
Drehmoment
FreieDrehzahl Luftverbrauch
Durchschn. Gewicht Schlauch Ø innen Lufteinlass Schalldruck
LpA
Schallleistung
LwA
Vibrationen
Arbeitend Max ahd K
1 2 3 5 6 7 8 9 10
[Zoll] [Nm]
[ft-lb] [U/min] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[Zoll] [Zoll] [dB(A)] [dB(A)] [m/s²] [m/s²]
max. Betriebsdruck 6,3 bar (90psi)
ah: Vibrationspegel, kUnsicherheit ; LpA Schalldruck dB(A), KpA = KWA = 3 dB Unsicherheit.
Geräuschemissions- und Vibrationsemissionserklärung (ISO 15744 and ISO 28927-2)
Alle Werte aktuell zum Zeitpunkt dieser Veröffentlichung. Gehen Sie für die neuesten Informationen bitte zu www.cp.com.
Diese angegebenen Werte wurden durch Laboruntersuchungen entsprechend den angeführten Normen erhalten und sind für den Vergleich mit den angegebenen Werten
anderer Werkzeuge geeignet, die entsprechend derselben Normen getestet wurden. Diese angegebenen Werte sind nicht für die Verwendung in Risikobeurteilungen geeignet,
und an individuellen Arbeitsplätzen gemessene Werte können höher sein. Die tatsächlichen Expositionswerte und das Gefährdungsrisiko für individuelle Nutzer sind einzigartig
und hängen von der Arbeitsweise des Nutzers, dem Werkstück, dem Aufbau des Arbeitsplatzes, der Expositionszeit und dem physischen Zustand des Nutzers ab. Wir,
CHICAGO PNEUMATIC TOOLS, können nicht verantwortlich gehalten werden für die Konsequenzen aus der Verwendung der erklärten Werte in einer Risikobeurteilung für
eine Arbeitsplatzsituation, über die wir nicht die Kontrolle haben, anstatt von Werten, welche die tatsächliche Exposition wiedergeben. Das Werkzeug kann ein Hand-Arm-
Vibrationssyndrom verursachen, wenn es nicht angemessen genutzt wird. Eine EG-Richtlinie für die Handhabung von Hand-Arm-Vibration ist unter www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf zu nden. Wir empfehlen ein Programm der Gesundheitsüberwachung zur Erkennung frühzeitiger Symptome,
die mit der Exposition von Lärm oder Vibrationen zusammenhängen können, damit die Handhabungsverfahren modiziert werden können, um zukünftige Schädigungen zu
vermeiden.
Zusätzliche Informationen zur Vibration
Dieses Werkzeug kann bei nicht angemessener Verwendung ein Hand-Arm-Vibrationssyndrom verursachen. Diese zusätzlichen vibrationsbezogenen Informa-tionen
können Arbeitgeber dabei unterstützen, rele-vante Verpichtungen zu erfüllen (wie beispielsweise in Verbindung mit der EU-Richtlinie 2002/44/EG), wenn es darum geht, die
durch eine Hand-Arm-Vi-bration verursachten Risiken zu bewerten, denen ihr Personal beim Gebrauch dieses Werkzeugs ausge-setzt ist.Ratschenschlüssel eignen sich für
das Anziehen und Lösen von Schrauben unter beengten Platzver-hältnissen.
• Der angegebene Vibrationswert kann zur Vibrati-onsschätzung während der Einschraubphase ver-wendet werden. Eine anhaltende Verwendung der Ratschenfunktion an
einer eingeschraubten Schraube kann zu einer Vibrationsbelastung im folgenden Bereich führen: Vibrations-Restrisiko-bereich 4,1 - 9,3Stärke m/s2(Vibrationsgesamtwerte)
• Verwenden Sie dieses Werkzeug nur für Arbeiten, die von anderen Schlüsselarten, mit denen ein geringeres Vibrationsrisiko verbunden ist, nicht zufriedenstellend ausgeführt
werden können.
• Die Vibrationsbelastung hängt in großem Maße von der jeweiligen Aufgabe und vom Umgang des Bedieners mit dem Werkzeug ab. Bei manchen Anwendungen können
Belastungen auftreten, die außerhalb des angegebenen Bereichs liegen.
• Bediener sollten versuchen, ihre Arbeitsmethode zu optimieren und einen geeigneten Schlüssel auswählen, um die Verwendungsdauer der Rat-schenfunktion am Ende jeder
Einschraubphase oder beim Ausschrauben montierter Befestigungs-elemente zu minimieren.
• Bei der vorgesehenen Anwendung dieses Werk-zeugs sollte die Verwendungsdauer der Ratschen-funktion während des normalen Betriebs an einem eingeschraubten
Befestigungselement pro Ver-schraubung bei einer harten Schraubverbindung weniger als 0,5 s und bei einer weichen Schraub-verbindung bis zu 3 s betragen. Wir möchten
darauf hinweisen, dass bei Verwendung des Werkzeugs für eine einzelne spezielle Aufgabe eine andere durchschnittliche Belastung vorliegen kann. In solchen Fällen empfehlen wir
dringend, eine spezische Bewertung der Vibrationsbelastung vor zunehmen.
Typ(en)
• Dieses Produkt ist für die Installation und das Entfernen von Gewindebefestigungsmitteln in Holz, Metall und Kunststoff ausgelegt. Keine andere Verwendung zulässig. Nur für
professionelle Verwendung.
• Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie die Maschine starten.
Bedienung (Siehe Abbildungen)
• Bringen Sie das Zubehör richtig am Werkzeug an.
• Schließen Sie das Gerät wie in Abb.01 an eine saubere und trockene Druckluftquelle an.
• Drücken Sie zum Starten der Maschine einfach den Haupthebel (A). Lassen Sie zum Stoppen den Haupthebel los.
• Die Drehrichtung wird gewechselt, indem der Schalter (B) wie in Abb. 03 gezeigt gedreht wird.
• Zum Einstellen der Ausgangsleistung drehen Sie den Regler (C).
Schmierung
• Verwenden Sie einen Luftöler mit SAE # 10 Öl, der auf bis zu zwei Tropfen pro Minute eingestellt ist. Falls kein Luftöler verwendet werden kann, ölen Sie den Einlass 1 Mal
täglich mit Druckluft-Motoröl.
Wartungsanweisungen
• Beachten Sie die örtlichen Umweltvorschriften für eine sichere Handhabung und Entsorgung aller Bauteile.
• Wartungs- und Reparaturarbeiten sind durch qualifiziertes Personal bei ausschließlicher Verwendung von Original-Ersatzteilen durchzuführen. Wenden Sie sich an den
Hersteller oder Ihren nächsten Vertragshändler für Beratung in technischen Fragen oder bei Bedarf an Ersatzteilen.
• Achten Sie immer darauf, dass die Maschine von der Energiequelle getrennt wird, um eine versehentliche Bedienung zu vermeiden.
• Bei täglicher Verwendung des Werkzeugs das Werkzeug alle drei Monate zerlegen und inspizieren Beschädigte oder abgenutzte Teile ersetzen.
• Teile, die einem hohen Verschleiß unterliegen, sind in der Stückliste unterstrichen.
Entsorgung
• Die Entsorgung dieser Geräte muss der Gesetzgebung des jeweiligen Landes folgen.
• Alle beschädigten, stark abgenutzten oder falsch funktionierenden Geräte MÜSSEN AUSSER BETRIEB GENOMMEN WERDEN.
• Nur von technischem Wartungspersonal zu reparieren.
EU-Konformitätserklärung
Wir: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Typ(en): Ratschenschlüssel
Wir erklären hiermit in alleiniger Verantwortung, dass das Produkt: CP825C & CP825CT Seriennummer: 00000 - 99999
Produktherkunft : JAPAN
den Anforderungen der EG-Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten entspricht: für “Maschinen” 2006/42/EC (17/05/2006)
Geltende harmonisierte Norme(n): EN ISO 11148-6:2012
Name und Position des Ausstellers : Pascal Roussy (R&D Manager)
Ort und Datum : Saint-Herblain, 01/2018
Technische Datei bei EU-Hauptbüro erhältlich. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Alle Rechte vorbehalten. Jede nicht ausdrücklich genehmigte Verwendung oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt. Dies gilt insbesondere auch
für Handelsmarken, Modellbezeichnungen, Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die
Verwendung nicht autorisierter Teile verursacht wird, wird von der Garantie oder Produkthaftung nicht abgedeckt.
Ursprüngliche Betriebsanleitung
Datos técnicos
Modelo
Acciona-
miento
Par
Velocidad libre Consumo de aire
Media Peso Diámetro Ø de
manguera interna
Admisión
de aire
Presión sonora
LpA
Potencia sonora
LwA
Vibración
De trabajo Máx. ahd K
1 2 3 5 6 7 8 9 10
[Pulgada] [Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[Pulgada] [Pulgada] [dB(A)] [dB(A)] [m/s²] [m/s²]
presión máx. 6.3bar(90psi)
ah: Nivel de vibración, kIncertidumbre ; LpA Presión sonora dB(A), KpA = KWA = 3 dB Incertidumbre.
Declaración de emisiones sonoras y de vibraciones (ISO 15744 and ISO 28927-2)
Todos los valores son correctos en el momento de la publicación. Para obtener la información más reciente, visite www.cp.com.
Estos valores declarados se obtuvieron en pruebas de laboratorio en cumplimiento con las normas establecidas y son adecuados para compararse con los valores declarados
de otras herramientas comprobadas según los mismos estándares. No son adecuados para utilizarse en evaluaciones de riesgos. Los valores medidos en lugares de trabajo
individuales podrían ser más altos que los valores declarados. Los valores de exposición reales y el riesgo de daños experimentado por un usuario individual son únicos y
dependen del hábito de trabajo del usuario, la pieza en la que se está trabajando y el diseño de la estación de trabajo, además del tiempo de exposición y las condiciones
físicas del usuario. Nosotros, CHICAGO PNEUMATIC TOOLS, no podemos aceptar responsabilidad por las consecuencias de utilizar los valores declarados en lugar de los
valores que reejen la exposición real en una evaluación de riesgo individual y en una situación de lugar de trabajo sobre los que no tenemos ningún control. Esta herramienta
puede provocar síndrome de vibración en brazo y mano si no se gestiona adecuadamente su utilización. Encontrará una guía de la UE respecto a la gestión de vibraciones
transmitidas al sistema mano-brazo en www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_ sheet_0111.pdf. Se recomienda mantener un programa de
control sanitario de detección precoz de los síntomas relacionados con la exposición a vibraciones y ruidos, con objeto de modicar los procedimientos de gestión y así evitar
posibles discapacidades.
Información adicional sobre vibraciones
Esta herramienta puede causar síndrome de vi-bración si su uso no se administra de forma ade-cuada.
Esta información adicional sobre vibraciones puede ayudar a los empleadores en el cumplimiento de sus obligaciones (por ejemplo la Directiva UE 2002/44/CE) a la hora de
evaluar los riesgos que sus trabajadores tienen de sufrir vibración transmitidaal sistema mano-brazo como consecuencia del uso de esta herramienta.
Las llaves de impulso son adecuadas para opera-ciones de montaje y desmontaje en espacios reducidos.
• El valor declarado de la vibración puede utilizarse para estimar la vibración durante la aproximación. El trinquete continuado contra un tornillo de re-ducción puede producir
una emisión de vibracio-nes comprendida en la gama Gama de riesgo resi-dual de las vibraciones 4.1 - 9.3 volumen m/s2(valores totales de las vibraciones)
• Utilice esta herramienta únicamente para trabajar donde otros tipos de llaves, con menores riesgos de vibración, no puedan realizar la labor satisfac-toriamente.
• La emisión de vibraciones varía notablemente dependiendo de la tarea y de la técnica del opera-rio. En algunas aplicaciones puede excederse la gama de emisiones
indicada.
• Los operarios deben optimizar su técnica y selec-cionar una llave adecuada con el n de minimizar el tiempo de trinquete al nal de cada aproxima-ción o cuando aseguren
los sujetadores montados.
• Para la aplicación para la que esta herramienta ha sido diseñada, estimamos que la operación normal debe incluir un tiempo de trinquete contra un su-jetador inferior a 0,5
por sujetador en junta dura y de hasta 3 s en junta blanda. Nos gustaría indicar que la aplicación de la herramien-ta en una única tarea especializada puede producir una emisión
media distinta y, en tal caso, recomen-damos encarecidamente realizar una evaluación es-pecíca de la emisión de vibraciones.
Tipo(s) de máquina
• Este producto está diseñado para la instalación y desmontaje de componentes roscados en madera, metal y plástico. No se permite ningún otro uso. Solo para uso profesio-
nal.
• Por favor, lea atentamente las instrucciones antes de encender la máquina.
Funcionamiento (véanse los grácos)
• Acople los accesorios correctamente a la herramienta.
• Conecte el dispositivo como se indica en la fig. 1 a un suministro de aire limpio y seco.
• Para poner en marcha la máquina, sencillamente presione la palanca principal (A). La velocidad del aparato aumenta al incrementar la presión sobre el gatillo. Suelte la
palanca para detenerlo.
• Para cambiar la rotación, gire el interruptor (B) como se indica en la fig. 03.
• Para ajustar la potencia de salida, gire el regulador (C).
lubricación
• Utilice un lubricante de aire comprimido con aceite SAE # 10, ajustado a dos gotas por minuto. Si no se puede utilizar un lubricador de aire comprimido, añada aceite de
motor de aire en la admisión una vez al día.
Instrucciones de mantenimiento
• Siga las regulaciones ambientales locales por países para el manejo seguro y la eliminación de todos los componentes.
• T oda operación de mantenimiento y reparación debe ser realizada por personal cualificado y utilizando exclusivamente piezas de recambio originales. Si necesita consejos
sobre asistencia técnica o piezas de recambio, contacte con el fabricante o con su distribuidor autorizado más cercano.
• Asegúrese siempre de que el equipo esté desconectado de la fuente de energía para evitar el funcionamiento accidental.
• Desmonte e inspeccione la herramienta cada 3 meses si la utiliza todos los días. Sustituya las piezas dañadas o desgastadas.
• Las piezas sometidas a mayor desgaste están subrayadas en la lista de piezas.
Eliminación
• La eliminación de este equipo debe seguir la legislación del país respectivo.
• Todos los productos dañados, gastados o que no funcionen correctamente deben ser puestos fuera de funcionamiento.
• Las reparaciones deben ser realizadas únicamente por personal de mantenimiento técnico.
Declaración de conformidad UE
Nosotros: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Tipo(s) de máquina: Llave de trinquete
Declaramos, bajo nuestra exclusiva responsabilidad, que el producto:: CP825C & CP825CT Número de serie: 00000 - 99999
Origen del producto : JAPAN
es conforme a los requisitos de la Directiva del Consejo sobre la aproximación de las leyes de los Estados Miembros con relación : a la "maquinaria“ 2006/42/EC (17/05/2006)
normas armonizadas aplicadas: EN ISO 11148-6:2012
Nombre y cargo del expedidor : Pascal Roussy (R&D Manager)
Lugar y fecha : Saint-Herblain, 01/2018
Ficha técnica disponible en las ocinas centrales de la UE. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Derechos reservados. Cualquier uso o copiado no autorizado del contenido o parte del mismo está prohibido. Esto corresponde en particular a marcas comerciales, denominaciones de
modelos, números de partes y dibujos. Utilice partes autorizadas únicamente. La garantía o responsabilidad de productos no cubre ningún daño o defecto causado por el uso de partes
Instrucciones originales
ES Español (Spanish) CP825C & CP825CT
Llave de trinquete
Dati Tecnici
Modello
Aziona-
mento
Coppia
Velocità libera Consumo aria
Medio Peso Diam. Interno
Tubo Presa d'aria Pressione sonora
LpA
Potenza sonora
LwA
Vibrazioni
Di lavoro Max. ahd K
1 2 3 5 6 7 8 9 10
[Pollici] [Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[Pollici] [Pollici] [dB(A)] [dB(A)] [m/s²] [m/s²]
max pressione 6.3 bar (90psi)
ah: Livello di vibrazioni, kIncerto ; LpA Pressione sonora dB(A), KpA = KWA = 3 dB Incerto.
Dichiarazione relativa al livello di emissione rumori e vibrazioni (ISO 15744 and ISO 28927-2)
Tutti i valori sono vigenti alla data della presente pubblicazione. Per informazioni più recenti, visitare il sito www.cp.com.
I valori dichiarati sono stati ottenuti da test eseguiti in laboratorio in conformità con le norme stabilite e sono adeguati per il confronto con i valori dichiarati di altri utensili testati
in conformità con gli stessi standard. I valori dichiarati non sono adeguati alla valutazione dei rischi e possono essere inferiori ai valori rilevati in determinati luoghi lavorativi.
I reali valori di esposizione e il rischio di pericolo a cui il singolo utente è soggetto sono esclusivi e dipendono dal modo in cui la persona lavora, dal pezzo in lavorazione e
dalla struttura dell‘area di lavoro, nonché dai tempi di esposizione e dalle condizioni siche dell‘utente. Noi, CHICAGO PNEUMATIC TOOLS, non possiamo essere ritenuti
responsabili per le conseguenze derivanti dall‘uso dei valori dichiarati, anziché di valori che riettono l‘esposizione effettiva, nella specica valutazione di eventuali rischi in un
luogo lavorativo su cui non abbiamo alcun controllo. Se non utilizzato in modo idoneo, questo utensile può provocare la sindrome da vibrazioni mano-braccio. Una guida UE alla
gestione delle vibrazioni manobraccio si trova all‘indirizzo www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Si raccomanda l‘adozione di
un programma di controllo sanitario nalizzato a individuare i primi sintomi di un‘eventuale esposizione alle vibrazioni, afnché sia possibile modicare le procedure di gestione
e aiutare a prevenire disabilità signicative.
Ulteriori informazioni sulle vibrazioni
Se non è gestito correttamente, l'utilizzo del presente utensile può causare la sindrome da vibrazioni mano-braccio.
Le presenti informazioni aggiuntive sulle vibrazioni possono essere di ausilio ai datori di lavoro nell'espletamento dei relativi propri contrattuali (per esempio in conformità alla
direttiva UE 2002/44/CE) per valutare i rischi per i lavoratori derivanti dalle vibrazioni mano-braccio associate all'impiego di questo utensile.
Gli avvitadadi a cricchetto sono adatti per le operazioni di assemblaggio e disassemblaggio in spazi ristretti.
• Il valore dichiarato delle vibrazioni può essere utilizzato per valutare le vibrazioni durante il serraggio. La rotazione continua del cricchetto contro un bullone avvitato può
produrre un'emissione vibratoria nell'intervallo Intervallo del rischio vibratorio residuo 4.1 - 9.3 volume m/s2(valori vibratori totali).
• Utilizzare questo utensile esclusivamente per lavorazioni che non possono essere eseguite in modo soddisfacente con altri tipi di avvitadadi, che presentano rischi vibratori
inferiori.
• Le emissioni vibratorie variano notevolmente a seconda del compito e della tecnica adottata dall'operatore. Per alcune applicazioni possono vericarsi emissioni non compre-
se nell'intervallo citato.
• Gli operatori devono ottimizzare la tecnica adottata e scegliere un avvitadadi adatto al ne di minimizzare il tempo di rotazione del cricchetto al termine di ciascun serraggio o
durante l'allontanamento dai dispositivi di ssaggio assemblati.
• Per l'applicazione prevista per questo utensile, si valuta che il funzionamento normale implichi un tempo di rotazione del cricchetto contro un dispositivo di ssaggio avvitato
inferiore a 0,5 s per dispositivo di ssaggio su un giunto rigido e no a un massimo di 3 s su un giunto elastico. Si tenga presente che l'impiego dell'utensile per un'unica applica-
zione specialistica può produrre un'emissione media diversa e in tal caso si raccomanda vivamente una valutazione specica delle emissioni vibratorie.
Tipo
• Questo prodotto è progettato per l'installazione e la rimozione di elementi di fissaggio filettati in legno, metallo e plastica. Nessun altro utilizzo consentito. Solo per uso
professionale.
• Si prega di leggere attentamente le istruzioni prima di avviare la macchina.
Funzionamento (vedi gure)
• Fissare correttamente gli accessori all‘utensile.
• Collegare il dispositivo, come mostrato nella Fig.1, ad una fonte di aria pulita e asciutta.
• Per accendere l‘apparecchio, premere la leva principale (A). La velocità della macchina aumenta con la pressione sul grilletto. Rilasciare la leva per fermarsi.
• Per avviare la rotazione, girare il volantino (B) come indicato nella Fig. 03.
• Per regolare la potenza di uscita, ruotare il regolatore (C).
Lubricazione
• Utilizzare un lubrificatore di linea con olio SAE # 10 rettificato per due gocce al minuto. Se un lubrificatore di linea non può essere utilizzata, aggiungere olio motore pneumati-
co all'ingresso una volta al giorno.
Istruzioni per la manutenzione
• Seguire le normative ambientali locali e nazionali per la manipolazione e lo smaltimento di tutti i componenti.
• Gli interventi di riparazione e manutenzione devono essere ef fettuati esclusivamente da personale qualificato utilizzando solo ricambi originali. Contattare il fabbricante o il
rivenditore autorizzato più vicino per ricevere assistenza tecnica o per ordinare i ricambi.
• Assicurarsi sempre che la macchina sia scollegata dalla fonte di energia per evitare l‘azionamento accidentale.
• Se l‘utensile viene utilizzato quotidianamente, smontarlo e controllarlo ogni tre 3 mesi. Sostituire le parti danneggiate o usurate.
• Le parti altamente soggette a usura sono sottolineate nell‘elenco delle parti.
Smaltimento
• Lo smaltimento di questa apparecchiatura deve seguire la legislazione del rispettivo paese.
• Tutte le attrezzature danneggiate, fortemente consumate o funzionanti in modo improprio DEVONO ESSERE MESSE FURI SERVIZIO.
• Far riparare solo da personale tecnico di manutenzione.
Dichiarazione di conformità UE
La Società: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Tipo: Chiave a cricchetto
dichiariamo sotto la nostra esclusiva responsabilità che il prodotto:: CP825C & CP825CT Numero di serie: 00000 - 99999
Origine del prodotto : JAPAN
è (sono) in conformità con le esigenze previste dalla Direttiva sulla convergenza delle legislazioni degli Stati membri relative: - alle "Macchine“ 2006/42/EC (17/05/2006)
norma(e) armonizzata(e) applicabile(i): EN ISO 11148-6:2012
Nome e funzione del dichiarante : Pascal Roussy (R&D Manager)
Luogo e Data : Saint-Herblain, 01/2018
File tecnico disponibile dalla Sede Centrale europea Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Tutti i diritti riservati. Qualsivoglia uso non autorizzato o copia del contenuto o di parte del contenuto è proibito. Questo vale in particolar modo per i marchi registrati, le descrizioni dei
modelli, i numeri delle parti e i disegni. Si avvisa che l’utilizzo di parti originali non è coperto da garanzia o da responsabilità per danni causati da un prodotto difettoso.
Istruzioni originali
IT Italiano (Italian) CP825C & CP825CT
Chiave a cricchetto
Technische gegevens
Model
Aandrijving
Draaimoment
Vrije snelheid Luchtverbruik
Gemiddeld Gewicht Binnenslang
Ø-Dia Luchtinlaat Geluidsdruk
LpA
Geluidsterkte
LwA
Vibratie
Werkend Max ahd K
1 2 3 5 6 7 8 9 10
[inch] [Nm]
[ft-lb] [Omw/min] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[inch] [Inch] [dB(A)] [dB(A)] [m/s²] [m/s²]
max. druk 6,3 bar (90 psi)
ah: Trillingsniveau, kOnzekerheid ; LpA Geluidsdruk dB(A), KpA = KWA = 3 dB Onzekerheid.
Verklaring van ruis en trillingen (ISO 15744 and ISO 28927-2)
Alle waarden zijn van toepassing op de datum van deze publicatie. Actuele informatie vindt u op www.cp.com.
De opgegeven waarden zijn verkregen door laboratoriumtesten in overeenstemming met de verklaarde eisen en zijn geschikt voor vergelijking met de opgegeven waarden
van andere tools die getest zijn volgens de normen. De opgegeven waarden zijn niet voldoende voor gebruik in risico-evaluaties en kunnen de waarden gemeten in individuele
werkplekken hoger zijn. De feitelijke blootstellingwaarden en het letselrisico ervaren door een individuele gebruiker zijn uniek en hangen af van de manier waarop de gebruiker
werkt, het werkstuk en de inrichting van de werkplek, maar ook van de duur van de blootstelling en fysieke conditie van de gebruiker. Wij, CHICAGO PNEUMATIC TOOLS,
kunnen niet aansprakelijk worden gesteld voor de gevolgen van het gebruik van de opgegeven waarden in plaats van de waarden van werkelijke blootstelling in een individuele
risico-evaluatie op een werkpleksituatie waarover wij geen controle hebben. Deze tool kan hand-arm vibratiesyndroom veroorzaken als gebruiksregels niet adequaat worden
toegepast. Een EU richtlijn inzake het beheer van hand-armtrillingen is te vinden op www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Wij adviseren een beleid voor medische controle voor het opsporen van vroege symptomen die betrekking kunnen hebben op blootstelling aan lawaai of trillingen, zodat de
beleidsprocedures kunnen worden gewijzigd om mogelijk schadelijke gevolgen in de toekomst te voorkomen.
Aanvullende informatie over trillingen
Indien dit gereedschap niet naar behoren wordt gebruikt, kan dit het hand-arm vibratiesyndroom veroorzaken.
Deze aanvullende informatie over trillingen kan werkgevers helpen bij het voldoen aan hun verplichtingen (zoals uiteengezet in EU-richtlijn 2002/44/EC) als het gaat om het
beoordelen van de kans op het ontwikkelen van het hand-arm vibratiesyndroom als gevolg van het gebruik van dit gereedschap.
Ratelsleutels zijn geschikt voor montage en demontagewerkzaamheden in afgesloten ruimtes.
• De weergegeven trillingswaarde kan worden gebruikt om de trillingen te schatten tijdens het gebruik. Het ononderbroken gebruik van de ratelsleutel op een bout levert
trillingen binnen het bereik op Restrisico trillingen 4.1 - 9.3 volume m/s2(totale trillingswaarde)
• Gebruik dit gereedschap uitsluitend voor werk dat met andere soorten sleutels, die de gebruiker aan minder trillingsrisico's blootstellen, niet naar behoren kan worden
uitgevoerd.
• Het trillingsniveau varieert aanzienlijk per taak en per gebruikte techniek. Trillingen die het aangegeven bereik overschrijden treden mogelijk op bij bepaalde toepassingen.
• Bedieners dienen hun techniek te optimaliseren en een geschikte sleutel te selecteren, voor het minimaliseren van de aanhaaltijd of voor het losdraaien van gemonteerde
bevestigers.
• Als het gereedschap wordt gebruikt voor de bedoelde werkzaamheden, schatten wij dat de rateltijd op een bevestiger minder is dan 0,5 seconde per bevestiger op een
harde verbinding en tot 3 seconden op een zachte verbinding. Wij wijzen u erop dat het gebruik van dit gereedschap voor een enkele, specialistische taak een ander gemiddeld
trillingsniveau oplevert. In dit geval raden wij u aan een specieke evaluatie van de trillingen uit te voeren.
Machinetype
• Dit product is ontworpen voor het installeren en verwijderen van schroefdraadbevestigingen in hout, metaal en kunststof. Andere toepassingen zijn niet toegestaan. Alleen
voor professioneel gebruik.
• Lees de instructies aandachtig door voordat u de machine start.
Bediening (zie afbeeldingen)
• Het hulpstuk correct op de tool aanbrengen.
• Sluit het apparaat aan op een schone en droge luchttoevoer. Zie Fig. 01.
• Om de machine te starten, druk gewoon op het hoofdhendel (A). De snelheid van machine neemt toe door verhoogde druk op de trekker. De trekschakelaar loslaten om te
stoppen.
• Om het roteren in te schakelen, draai de schakelaar (B) zoals afgebeeld in afb. 03.
• Pas het uitgangsvermogen aan door de regeling (C).
Smering
• Gebruik een olienevelaar met SAE #10 olie, afgesteld op twee druppels per minuut. Als een olienevelaar niet kan worden gebruikt, voeg eenmaal daags luchtmotorolie aan
de inlaat toe.
Onderhoudsinstructies
• Volg de lokale milieuvoorschriften van het land voor veilige hantering en verwijdering van alle componenten.
• Onderhoudswerkzaamheden en reparaties moeten worden uitgevoerd door gekwalificeerd personeel waarbij alleen originele reserveonderdelen gebruikt mogen worden.
Neem contact op met de fabrikant voor de dichtstbijzijnde geautoriseerde dealer voor advies over technisch onderhoud of als u reserveonderdelen nodig hebt.
• Zorg altijd ervoor dat de machine is losgekoppeld van de energiebron om onbedoelde bediening te voorkomen.
• Demonteer en controleer het gereedschap om de drie 3 maanden als het dagelijks wordt gebruikt. Vervang beschadigde of versleten onderdelen.
• Hoge slijtdelen zijn onderstreept in de onderdelenlijst.
Verwijdering
• De verwijdering van deze apparatuur moet de wetgeving van het desbetreffende land volgen.
• Alle beschadigde, versleten of slecht functionerende apparatuur moet buiten bedrijf worden gesteld.
• Reparatie alleen door technisch onderhoudspersoneel.
EC-verklaring van conformiteit
De rma : CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Machinetype: Kroonmoersleutel
verklaren uitsluitend naar onze verantwoordelijkheid, dat het product:: CP825C & CP825CT Serienummer: 00000 - 99999
Herkomst van het product : JAPAN
in overeenstemming is (zijn) met de vereisten van de richtlijn van de Raad inzake de onderlinge aanpassing van de wetgevingen van de lidstaten betreffende: “machines”
2006/42/EC (17/05/2006)
geldige geharmoniseerde norm(en) : EN ISO 11148-6:2012
Naam en Functie van de opsteller : Pascal Roussy (R&D Ma-
nager)
Plaats en datum : Saint-Herblain, 01/2018
Technisch bestand is verkrijgbaar van het EU-hoofdkwartier. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Alle rechten voorbehouden. Onbevoegd gebruik of kopiëren van de inhoud of een deel daarvan is verboden. Dit geldt in het bijzonder voor handelsmerken, modelbenamingen,
onderdeelnummers en teken. Gebruik uitsluitend goedgekeurde onderdelen. Schade of storingen, veroorzaakt door het gebruik van niet-goedgekeurde onderdelen, worden niet door de
Originele instructies
NL Nederlands (Dutch) CP825C & CP825CT
Kroonmoersleutel
Технические характеристики
Модель
LpA
LwA
ahd K
1 2 3 5 6 7 8 9 10
[Nm]
[ft-lb] [Nl/s]
[SCFM]
[lb]
макс. давление 6,3 бар (90 фунт/кв. дюйм)
ahkLpAKpA = KWA
Заявленные шумовые и вибрационные характеристики (ISO 15744 and ISO 28927-2)
Все значения являются действительными на дату настоящей публикации. Для получения дополнительной информации, пожалуйста, посетите веб-сайт www.ср.com.
Эти заявленные параметры, полученные при испытаниях в лабораторных условиях согласно указанным стандартам, пригодны для сравнения с заявленными
характеристиками других инструментов, тестированных по тем же стандартам. Заявленные параметры не пригодны для использования в оценках риска, а
параметры, измеренные на индивидуальных рабочих местах, могут иметь более высокие значения. Фактические параметры воздействия и риск причинения вреда
отдельным лицам носят индивидуальный характер и зависят от приемов работы, обрабатываемой заготовки и особенностей рабочего места, а также от длительности
воздействия и физического состояния пользователя. Наша компания, CHICAGO PNEUMATIC TOOLS, не несет ответственности за последствия использования
заявленных параметров вместо параметров, отражающих фактическое воздействие, в оценке риска в ситуации, которая создается на индивидуальном рабочем
месте и которая находится вне нашего контроля. При неправильной работе с этим инструментом он может вызвать вибрационный синдром кисти руки. Указания ЕС
по снижению вибрационного синдрома кисти рук можно найти на www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Мы рекомендуем
программу контроля состояния здоровья, которая обеспечивает раннее обнаружение симптомов вредного воздействия шума и вибрации, позволяя своевременно
пересмотреть процедуры руководства работами, чтобы предотвратить ухудшение здоровья в будущем.
Дополнительная информация по вибрации При
ненадлежащей манере использования данный инструмент может вызвать вибраци-онный синдром рук.
Эта дополнительная информация по вибрации может помочь работодателям в соблюдении их обязательств (например, согласно Директиве ЕС 2002/44/EC) по
оценке рисков для их работников в результате вибрационного воздействия на руки, связанного с использованием данного инструмен-та. Заявленное значение
вибрации может исполь-зоваться для оценки вибрации в процессе за-кручивания. Длительное прокручивание тре-щотки на закрученном болте может создать
вибрационную отдачув диапазоне Диапазон значений остаточного риска вибрационного воздействия 4.1 - 9.3 величина м/с2 (суммарные значе-ния вибрации).
• Данный инструмент допускается использовать для проведения только тех видов работ, кото-рые невозможно выполнить на надлежащем уровне с помощью
гаечных ключей другого типа, подразумевающих меньшие риски вибра-ционного воздействия
• Уровень вибрационной отдачи существенно различается в зависимости от выполняемой задачи и метода работы оператора. В некото-рых областях применения
значения отдачи могут выходить за пределы указанного диапа-зона
• Операторам следует оптимизировать метод своей работы и выбирать подходящий гаечный ключ, чтобы свести к минимуму время прокру-чивания трещотки в конце
каждой операции закручивания или при вывинчивании установ-ленных крепежных элементов.
• Для целевой области применения данного ин-струмента предполагается, что при нормальной работе время прокручивания трещотки на за-крученном крепежном
элементе должно состав-лять менее 0,5 с для каждого крепежного эле-мента на жестком соединении и не более 3 с на мягком соединении.
• Для целевой области применения данного ин-струмента предполагается, что при нормальной работе время прокручивания трещотки на за-крученном крепежном
элементе должно состав-лять менее 0,5 с для каждого крепежного эле-мента на жестком соединении и не более 3 с на мягком соединении. Необходимо отметить,
что применение данного инструмента для конкретной специальной задачи может создать иное среднее значение отдачи, и в таких случаях настоятельно рекомендуется
провести отдельную оценку уровня вибрацион-ной отдачи.
Тип(ы) оборудования
•
•
Работа (См. рисунки)
• Правильно установите насадки и приспособления.
• Подсоедините устройства, как показано на Рис. 1, для очистки и подачи сухого воздуха.
• Для запуска инструмента просто надавите на главный рычаг (А).Скорость вращения увеличивается сообразно нажиму на курке. Отпустите курок для остановки.
• Чтобы включить вращение, поверните переключатель (B) как показано на Рис. 03.
• Для регулировки выходной мощности поверните регулятор (C).
Смазка
• Используйте масленку для пневмолиний с маслом SAE # 10, настроенную на две капли в минуту. Если нет возможности использовать масленку для пневмолиний,
добавляйте во впуск масло для пневмодвигателей один раз в день.
Инструкция по техническому обслуживанию
• Соблюдайте национальные нормы защиты окружающей среды для безопасного обращения и утилизации всех компонентов.
•
•
•
•
Утилизация
•
•
• Ремонт только персоналом технического обслуживания.
Декларация о соответствии ЕС
Мы: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Тип(ы) оборудования: Храповый гаечный ключ Мы заявляем под свою ответственность, что продукт:: CP825C & CP825CT Серийные номера:
00000 - 99999 Происхождение продукта : JAPAN соответствует требованиям директив Европейского Совета относительно законодательств стран-участниц по:
"Машинному оборудованию" 2006/42/EC (17/05/2006) применяемые согласованные нормы: EN ISO 11148-6:2012
Фамилия и должность составителя : Pascal Roussy (R&D Manager)
Место и дата : Saint-Herblain, 01/2018
Технический документ доступен в главном офисе Европейского Союза. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain
- France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Оригинальная инструкция по эксплуатации
RU русский язык (Russian) CP825C & CP825CT
Храповый гаечный ключ
Tekniska data
Modell
Drivenhet
Vridmoment
Fri hastighet Luftförbrukning
Genomsnittlig Vikt Invändig slangdia. Luftintag Ljudtrycksnivå
LpA
LwA
Vibrationer
Arbetande Max ahd K
1 2 3 5 6 7 8 9 10
[tum] [Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[tum] [tum] [dB(A)] [dB(A)] [m/s²] [m/s²]
max. tryck 6,3 bar (90 psi)
ah: Vibrationsnivå, kOsäkerhet ; LpA Ljudtrycksnivå dB(A), KpA = KWA = 3 dB Osäkerhet.
Deklaration av buller och vibrationer (ISO 15744 and ISO 28927-2)
Alla värden är aktuella vid denna publikations utgivningsdatum. För den senaste informationen, besök www.cp.com.
Dessa deklarerade värden erhölls genom laboratorietypprovning i enlighet med de angivna standarderna och är lämpliga för jämförelse med deklarerade värden för andra
verktyg som testats i enlighet med samma standarder. Dessa deklarerade värden är inte tillräckliga för användning i riskbedömningar, och värden som uppmätts på enskilda
arbetsplatser kan vara högre. De faktiska exponeringsvärdena och risken för skada som en enskild användare kan erfara är unika och beror på hur användaren arbetar,
arbetsstyckets och arbetsplatsens utformning, liksom på exponeringstiden och hälsotillståndet hos användaren. Vi, CHICAGO PNEUMATIC TOOLS, kan inte hållas ansvariga
för konsekvenserna av att de deklarerade värdena används istället för värden som speglar den faktiska exponeringen vid en individuell riskbedömning på en arbetsplatssituation
som vi inte har någon kontroll över. Detta verktyg kan orsaka hand-arm-vibrationssyndrom om dess användning inte kontrolleras tillräckligt. En EU-guide för hantering av
hand-arm-vibrationer nns på www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Vi rekommenderar ett program för hälsokontroll för att
upptäcka tidiga symptom som kan ha med exponering för buller eller vibrationer att göra, så att arbetsledningsprocedurer kan modieras för att förhindra framtida skador.
Ytterligare information om vibration
Detta verktyg kan orsaka syndromet hand-armvibrationer om det inte används korrekt.
Denna ytterligare vibrationsinformation kan vara till hjälp för arbetsgivare som vill uppfylla sina åtaganden (till exempel enligt EU-direktiv 2002/44/EG) för att bedöma riskerna
för sina anställda till följd av syndromet hand-armvibrationer som associeras med att använda detta verktyg.
Spärrnycklar är lämpliga för montering och demontering i trånga utrymmen.
• Det angivna vibrationsvärdet kan användas för att uppskatta vibrationer vid urladdning. Kontinuerlig kuggning av en förbrukad bult kan ge en vibrationsemission i intervallet
Vibrationens kvarvarande riskområde 4.1 - 9.3 volym m/s2
• Använd endast detta verktyg tillsammans med andra typer av skruvdragare, som har lägre vibrationsrisker och inte fungerar tillfredsställande.
• Vibrationsemissionen varierar stort med uppgiften samt operatörens teknik. Emissioner utanför det angivna intervallet kan inträffa för vissa tillämpningar.
• Operatörer bör optimera sin teknik och välja en lämplig skruvdragare för att minimera kuggningstiden när en bult är förbrukad eller vid avbackning av monterade fästelement.
• För den avsedda tillämpningen av detta verktyg, uppskattar vi att normal drift skulle innebära en kuggningstid när ett fästelementet är förbrukat på mindre än 0,5 s per fästele-
ment på ett hårt förband och upp till 3 s på ett mjukt förband. Vi påpekar att tillämpningen av verktyget till en enda specialistuppgift kan ge en annan genomsnittlig emission och i så
fall rekommenderar vi en speciell utvärdering av vibrationsvärden.
Maskintyp
• Denna produkt är utformad för montering och demontering av gängade fästelement i trä, metall och plast. Ingen annan användning är tillåten. Endast för professionell
användning.
• Läs instruktionerna noggrant innan du startar maskinen.
Drift (Se gurerna)
• Fäst tillbehören ordentligt på verktyget.
• Anslut enhet som visas i fig. 01 för att rengöra och torka lufttillförsel.
• För att starta maskinen trycker du bara på manöverspaken (A). Maskinens hastighet ökas genom att du trycker hårdare på avtryckaren. Släpp avtryckaren för att stoppa.
• För att byta rotationsriktning, vrid reglaget (B) som visas på bild 03.
• För stt justera utgångsström, vrid regulatorn (C) .
Smörjning
• Använd en luftledningssmörjning med SAE #10-olja, justerad till två droppar per minut. Om en luftledningssmörjning inte kan användas, fyll på motorolja i inloppet en gång
varje dag.
Underhållsinstruktioner
• Följ lokala miljöregler för säker hantering och kassering av alla komponenter.
• Underhålls- och reparationsarbete måste utföras av kvalificerad personal och de får endast använda originalreservdelar. Kontakta tillverkaren eller en auktoriserad återförsäl-
jare nära dig för råd om teknisk service eller om du har behov av originalreservdelar.
• Se alltid till att maskinen är bortkopplad från strömförsörjningen för att undvika oavsiktlig start.
• Plocka isär och undersök verktyget en gång var tredje månad om verktyget används varje dag. Byt ut skadade eller slitna delar.
• Delar med högt slitage är understrukna i reservdelslistan.
Bortskaffande
• Avyttringen av denna utrustning måste följa lagstiftningen i respektive land.
• Alla skadade, hårt slitna eller felaktigt fungerande enheter måste tas ur drift.
• Reparation får endast utföras av teknisk underhållspersonal.
EU-försäkran om överensstämmelse
Vi : CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Maskintyp: Spärrnyckel
försäkrar under eget ansvar att produkten:: CP825C & CP825CT Serienummer: 00000 - 99999
Produktens ursprung : JAPAN
överensstämmer med kraven i Ministerradets direktiv om harmonisering av medlemsstaternas lagar rörande : ”maskiner” 2006/42/EC (17/05/2006)
tillämpliga harmoniserade standarder: EN ISO 11148-6:2012
Utfärdarens namn och befattning : Pascal Roussy (R&D Mana-
ger)
Plats & datum : Saint-Herblain, 01/2018
Teknisk l tillgänglig från EU:s huvudkontor. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Alla rättigheter förbehålls. All icke auktoriserad användning eller kopiering av innehållet eller del därav är förbjudet. Detta gäller speciellt för varumärken, modellbenämningar, artikelnummer
och ritningar. Använd andast auktoriserade delar. All skada eller felaktig funktion orsakat av användning av icke auktoriserade delar täcks ej av garanti eller produktansvarighet.
Originalinstruktioner
SV Svenska (Swedish) CP825C & CP825CT
Spärrnyckel
Tekniske Data
Model
Drev
Moment Tomgangs-
hastighed
Luftforbrug
Gennemsnit Vægt Indre slange
diameter Luftindtag Lydtryk
LpA
LwA
Vibration
Normal Maks. ahd K
1 2 3 5 6 7 8 9 10
[tommer] [Nm]
[ft-lb] [o./min.] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[tommer] [tommer] [dB(A)] [dB(A)] [m/s²] [m/s²]
maks. tryk 6,3 bar (90 psi)
ah: Vibrationsniveau, kUsikkerhed ; LpA Lydtryk dB(A), KpA = KWA = 3 dB Usikkerhed.
Bekendtgørelse for støj og vibrationer (ISO 15744 and ISO 28927-2)
Alle værdier er dags dato for denne publicering. For nyeste information besøg www.cp.com.
De opgivne værdier blev målt ved tests i et laboratorium i henhold til de opgivne standarder, og kan sammenlignes med data for andre værktøjer testet i henhold til samme
standarder. De opgivne data er ikke tilstrækkelige til brug ved risikovurderinger, og værdier målt på individuelle arbejdspladser kan være højere. Den aktuelle påvirkning og
risiko for skader der opleves af en individuel bruger er unik, og afhænger af den måde brugeren arbejder, det bearbejdede emne, arbejdspladsens indretning, samt tiden for
påvirkningen og brugerens fysiske kondition. Vi, CHICAGO PNEUMATIC TOOLS, kan ikke holdes ansvarlig for konsekvenserne ved anvendelse af de opgivne værdier, i
stedet for de værdier der viser de aktuelle påvirkninger, ved individuelle risikovurderinger for arbejdspladser, som vi ikke har kontrol over. Dette værktøj kan forårsage hånd-
arm vibrationssyndrom, hvis det ikke er håndteret korrekt. En EU-vejledning vedrørende hånd-arm vibrationer ndes på www.pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf Vi anbefaler et program for helbredsovervågning for at afsløre tidlige symptomer, der kan hidrøre fra påvirkninger af støj og vibrationer,
således at arbejdsprocedurer kan tilpasses for at forhindre fremtidige påvirkninger.
Yderligere vibrationsinformation
Dette værktøj kan forårsage hånd-arm-vibrationssyndrom, hvis anvendelse af værktøjet ikke styres tilstrækkeligt.
Den ekstra vibrationsinformation kan være til hjælp for arbejdsgiverne mht. opfyldelse af deres pligter (f.eks. under EU-direktivet 2002/44/EØF) med henblik på at evaluere
risiciene for deres medarbejdere som følge af hånd-arm-vibration i forbindelse med brug af dette værktøj.
Skraldenøgler er egnede til samling og adskillelse på trange steder.
• Dette værktøj kan forårsage hånd-arm-vibrationssyndrom, hvis anvendelse af værktøjet ikke styres tilstrækkeligt.
• Brug kun dette værktøj til arbejde, som andre typer skruenøgler, der udgør en lavere vibrationsrisiko, ikke kan udføre tilfredsstillende.
• Vibrationsemissionen varierer stærkt med opgaven og operatørens teknik. Emissioner uden for det anførte område kan opstå for nogle anvendelser.
• Operatører bør optimere deres teknik og vælge en egnet skruenøgle med henblik på at minimere tilspændingstiden til sidst på hver iskruning eller når samlede befæstelser
afdrejes.
• Til den tiltænkte anvendelse af dette værktøj anslår vi, at normal betjening skulle involvere en tilspændingstid i forhold til en iskruningsbefæstelse på mindre end 0,5 sek. pr.
befæstelse på en hård samling og op til 3 sek. på en blød samling. Vi gør opmærksom på, at anvendele af værktøjet til en enkelt specialopgave kan producere en anden gennem-
snitlig emission, og i så tilfælde anbefaler vi på det stærkeste en specik evaluering af vibrationsemissionen.
Maskintype
• Dette produkt er udviklet til at installere og fjerne gevindfastgørelser i træ, metal og plast. Ingen anden form for anvendelse er tilladt. Kun til professionel brug.
• Læs vejledningen omhyggeligt, før maskinen startes.
Betjening (Se tal)
• Monter tilbehøret omhyggeligt på værktøjet.
• Tilslut enheden, som vist i Fig. 01 for at rense og tørre luftforsyningen.
• For at starte maskinen, tryk blot på hovedarmen (A) Værktøjets hastighed øges ved at forøge trykket på udløseren. Slip udløseren for at stoppe.
• For at skifte omdrejningsretning, drej omskifteren (B) som vist i Fig. 03.
• Drej regulatoren (C), som vist i Fig. for at justere udgangseffekten. 02.
Smøring
• Brug en luftledningssmøreapparat med SAE # 10 olie, justeret til to dråber i minuttet. Hvis der ikke kan anvendes en luftledningssmøreapparat, lufttilfør motorolie til indløbet
en gang om dagen.
Vedligeholdelsesinstruktioner
• Følg landets lokale miljøregler for sikker håndtering og bortskaffelse af alle komponenter.
• Vedligeholdelse og reparation skal udføres af en kvalificeret person udelukkende ved brug af originale reservedele. Kontakt producenten eller den nærmeste godkendte
forhandler for råd om teknisk service, eller hvis der er behov for reservedele.
• Sørg altid for, at maskinen er koblet fra energikilden, for at undgå utilsigtet drift.
• Adskil og kontroller værktøjet hver tredje (3.) måneden, hvis værktøjet anvendes hver dag. Udskift beskadigede og slidte dele. Sørg altid for at maskinen er frakoblet energikil-
den (trykluft) for at undgå uheld.
• Dele som slides hurtigt er understreget i styklisten.
Bortskaffelse
• Bortskaffelsen af dette udstyr skal følge lovgivningen i det pågældende land.
• Alle beskadigede, slidte eller forkert fungerende enheder SKAL tages ud af drift.
• Reparation kun af teknisk vedligeholdelsespersonale.
EU Overensstemmelseserklæring
Vi: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Maskintype: Skraldenøgle
erklærer under eneansvar, at produktet:: CP825C & CP825CT Serienummer: 00000 - 99999
Produktets oprindelse : JAPAN
er i overensstemmelse med kravene i Rådets Direktiv vedr. tilnærmelse mellem medlemslandenes love for: „Maskiner“ 2006/42/EC (17/05/2006)
gældende harmoniserede standard(er): EN ISO 11148-6:2012
Udstederens navn og stilling : Pascal Roussy (R&D Manager)
Sted & Dato : Saint-Herblain, 01/2018
Teknisk l er tilgængelig fra Eu's hovedkvarter Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Alle rettigheder forbeholdes. Al uautoriseret brug eller kopiering af indholdet eller dele deraf er forbudt. Dette gælder specielt varemærker, modelangivelser, reservedelsnumre og tegninger.
Brug kun autoriserede reservdele. Skade eller funktionsfejl, som er forårsaget af anvendelse af uautoriserede dele, er ikke dækket af nogen garanti eller produktansvar.
Oprindelige anvisninger
DA Dansk (Danish) CP825C & CP825CT
Skraldenøgle
Tekniske data
Modell
Driver
Dreiemoment
Fri hastighet Luftforbruk
Gjennomsnitt Vekt Innvendig
slangedia. Luftinntak Lydtrykk
LpA
LwA
Vibrasjoner
Operativ Maks. ahd K
1 2 3 5 6 7 8 9 10
[tomme] [Nm]
[ft-lb] [O/MIN] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[tomme] [tomme] [dB(A)] [dB(A)] [m/s²] [m/s²]
maks. trykk 6,3 bar (90 psi)
ah: Vibrasjonsnivå, kUsikkerhet ; LpA Lydtrykk dB(A), KpA = KWA = 3 dB Usikkerhet.
Samsvarserklæring for støy og vibrasjonsutslipp (ISO 15744 and ISO 28927-2)
Alle verdier er gyldige på publiseringstidspunktet. Du nner den seneste oppdaterte informasjonen på cp.com.
De angitte verdiene ble oppnådd i tester som brukes i laboratorier i henhold til oppgitte standarder og kan benyttes ved sammenligning med oppgitte verdier for annet
verktøy som er testet i henhold til de samme standardene. Disse oppgitte verdiene er ikke tilstrekkelige til risikovurderinger, og verdimålinger på den enkelte arbeidsplass
kan være høyere. De faktiske eksponeringsverdiene og risiko for skade som oppleves av en enkelt bruker er unike og avhenger både av måten vedkommende arbeider,
arbeidsstykket og arbeidsplassens utforming og eksponeringstid og brukerens fysiske tilstand. Vi, CHICAGO PNEUMATIC TOOLS, kan ikke holdes ansvarlige for konsekvenser
av bruk av de oppgitte i stedet for verdier som reekterer faktisk eksponering i en individuell risikovurdering i en arbeidssituasjon på arbeidsplasser som vi ikke har kontroll
over. Verktøyet kan forårsake hånd/armvibrasjonssyndrom hvis bruken ikke er tilfredsstillende kontrollert. En EU-veiledning for kontroll av hånd/armvibrasjon nnes på www.
pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Vi anbefaler at bedriftshelsetjenesten gjennomfører et program for å avdekke tidlige tegn på
vibrasjonseksponering, slik at prosedyrene kan endres for å bidra til å unngå fremtidige skader.
Ekstra vibrasjonsinformasjon
Dette verktøyet kan forårsake hånd-arm-vibrasjonssyndrom hvis det ikke håndteres riktig.
Denne ekstra vibrasjonsinformasjonen kan være til hjelp for ansatte for å oppfylle forpliktelsene sine (for eksempel under EU-direktiv 2002/44/EC) om å vurdere risikoene for
arbeiderne som oppstår ut fra hånd-arm-vibrasjon i forbindelse med bruken av dette verktøyet.
Ratsjnøkler egner seg til monterings- og demonteringsoperasjoner på innelukkede plasser.
• Den erklærte vibrasjonsverdien kan brukes til å vurdere vibrasjon i løpet av driften. Kontinuerlig ratsjing mot en neddriftsbolt kan produsere et vibrasjonsutslipp i området
Resterende vibrasjonsrisikoområde 4.1 - 9.3 volum m/s2(vibrasjon, totale verdier)
• Bruk kun dette verktøyet til arbeid som andre typer nøkler, som har lavere vibrasjonsrisikoer, ikke er i stand til å utføre tilfredsstillende.
• Vibrasjonsutslippet varierer mye med oppgave og operatørteknikk. Utslipp utenfor det oppgitte området kan oppstå for noen bruksområder.
• Operatørene bør optimalisere sin teknikk og velge en egnet nøkkel for å minimalisere ratsjingstiden på slutten av hver drift eller ved uttrekking av monterte festeenheter.
• For det tilsiktede bruksområdet for dette verktøyet regner vi med at normal drift inkluderer en ratsjingstid mot en innskruingsfesteenhet på mindre enn 0,5 s per festeenhet på
et hardt punkt og inntil 3 s på et mykt ledd. Vi utpeker at bruk av verktøyet kun til en spesialistoppgave kan produsere et annet gjennomsnittsutslipp, og i slike tilfeller anbefaler vi på
det sterkeste en spesikk evaluering av vibrasjonsutslippet
Maskintype
• Produktet er beregnet for montering og demontering av gjengede festeelementer i tre, metall og plast. Bare for profesjonell bruk.
• Vennligst les bruksanvisningen nøye før du starter maskinen.
Drift (Se tall)
• Fest tilbehøret skikkelig til verktøyet.
• Tilkoble enheten som vist i fig. 01 til en ren og tørr lufttilførsel.
• Trykk hovedspaken (A) for å starte maskinen. Maskinhastigheten økes ved å øke trykket på håndtaket. Slipp utløseren for å stoppe.
• For å skifte rotasjonsretning, må du dreie bryteren (B) som vist i Fig. 03.
• For å justere utgangseffekten, drei regulatoren (C) .
Smøring
• Bruk luftsmører med SAE # 10 olje, justert til to dråper per minutt. Hvis luftsmører ikke kan brukes, fyll luftmotorolje i innløpet en gang om dagen.
Vedlikeholdsintrukjsoner
• Følg lokale lands miljøkrav for sikker håndtering og avhending av alle komponenter.
• V edlikehold og reparasjon skal kun utføres av kvalifisert personell, og kun originale reservedeler skal brukes. Kontakt produsenten eller nærmeste autoriserte forhandler for
råd om teknisk service, eller ved behov for reservedeler.
• Sørg alltid for at maskinen er koblet fra energikilde for å unngå utilsiktet bruk.
• Demonter og undersøk verktøyet hver tredje (3.) måned hvis verktøyet brukes hver dag. Skift skadde eller slitte.
• Deler med stor slitasje er understreket i delelisten.
Avhending
• Avhending av dette utstyret må følge lovgivningen i det aktuelle landet.
• Alle skadde, slitt eller feilfungerende enheter MÅ TAS UT AV DRIFT.
• Repareres kun av teknisk vedlikeholdspersonell.
EU-samsvarserklæring
Vi: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Maskintype: Luftdrevet skralle
erklærer på eget ansvar at produktet:: CP825C & CP825CT Serienummer: 00000 - 99999
Produktets opprinnelse : JAPAN
er i overensstemmelse med kravene i direktiver vedr. tilnærmelse mellom medlemslandenes lover for: «Maskiner» 2006/42/EC (17/05/2006)
Harmoniserende standarder som er anvendt: EN ISO 11148-6:2012
Utsteders navn og stilling : Pascal Roussy (R&D Manager)
Sted og dato : Saint-Herblain, 01/2018
Teknisk l er tilgjengelig fra EU-hovedkontoret. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Med enerett. Uautorisert bruk eller ettertrykk av innholdet eller deler av dette, er forbudt. Dette gjelder særlig varemerker, modellbetegnelser, delenumre og tegninger. Bruk bare
originaldeler. Skade eller funksjonsfeil forårsaket av at det er brukt uoriginale deler dekkes ikke av garantien eller produktansvar.
Opprinnelige instruksjoner
NO Norsk (Norwegian) CP825C & CP825CT
Luftdrevet skralle
Tekniset tiedot
Malli
Käyttö
Momentti Vapaa kier-
rosluku
Ilmankulutus
Keskimääräinen Paino Sisäletkun Ø Ilman tuloliitin Äänenpaine
LpA
Äänen voimak-
kuus
LwA
Tärinä
Työ Maks. ahd K
1 2 3 5 6 7 8 9 10
[tuuma] [Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[tuuma] [tuuma] [dB(A)] [dB(A)] [m/s²] [m/s²]
suurin paine 6,3 bar (90 psi)
ah: Värähtelytaso, kEpävarmuus ; LpA Äänenpaine dB(A), KpA = KWA = 3 dB Epävarmuus.
Melupäästö- ja värähtelyvakuutus (ISO 15744 and ISO 28927-2)
Kaikki arvot ovat voimassa tämän julkaisun päivämääränä. Katso uusimmat tiedot osoitteesta www.cp.com.
Tässä ilmoitetut arvot on saatu mainittujen normien mukaisissa laboratoriotesteissä, ja niitä voidaan verrata samojen normien mukaisesti testattujen muiden työkalujen
ilmoitettuihin arvoihin. Ilmoitetut arvot eivät sovellu riskien arviointiin, ja yksittäisissä työpisteissä mitatut arvot voivat olla selosteessa mainittuja arvoja suuremmat. Todelliset
altistusarvot ja yksilöön kohdistuvat haitalliset vaikutukset ovat yksilöllisiä. Ne riippuvat työskentelytavasta, työstettävästä kappaleesta, työaseman rakenteesta, altistusajasta ja
käyttäjän terveydentilasta. Sen vuoksi CHICAGO PNEUMATIC TOOLS ei voi olla vastuussa tässä ilmoitettujen arvojen käytöstä (todellisten altistusarvojen sijasta) työpisteessä
vallitsevan yksilöllisen riskin määrittämiseen ja siitä aiheutuvista seuraamuksista olosuhteissa, joihin emme voi millään tavalla vaikuttaa. Tämä työkalu saattaa aiheuttaa käden
ja käsivarren HAV-oireyhtymän ellei sitä käytetä ohjeiden mukaisesti. EU-ohje HAV-oireyhtymän käsittelemiseksi löytyy osoitteesta www. pneurop.eu/uploads/documents/pdf/
PN3-02-NV_Declaration_info_sheet_0111.pdf Suositamme säännöllisiä terveystarkastuksia tärinäaltistuksen aiheuttamien, tärinäsairauteen viittaavien oireiden havaitsemiseksi
ajoissa, jotta työnohjauksella ja työympäristöön vaikuttavilla toimilla voidaan estää oireiden paheneminen tulevaisuudessa.
Lisätietoja tärinästä
Tämä työkalu voi aiheuttaa käden tärisemistä, jos sitä ei käytetä oikealla tavalla.
Nämä lisätiedot tärinästä voivat auttaa työnantajia noudattamaan velvollisuuksiaan (esim. EU Direktiivin 2002/44/EC mukaan), arvioidessaan työntekijöiden altistumista käsien
tärinän vaaralle tämän työkalun käytöstä johtuen.
Holkkiavaimet sopivat kiinnitys- ja irrotustoimintoihin ahtaissa tiloissa.
• Ilmoitettua tärinäarvoa voidaan käyttää tärinän arviointiin upotuksen aikana. Jatkuva holkkiavaimen käyttö kiinnitettyä pulttia vastaan voi aiheuttaa tärinäpäästöt alueella
Tärinän jäännösriskiarvo 4.1 - 9.3 määrä m/s2(tärinän kokonaisarvot)
• Käytä tätä työkalua töihin, joissa toisentyyppiset holkkiavaimet, joiden tärinäriskit ovat pienemmät, eivät toimi tyydyttävällä tavalla.
• Tärinäpäästöt vaihtelevat huomattavasti tehtävän ja käyttäjän toiminnan mukaan. Päästöt mainitun alueen ulkopuolella voivat syntyä tietyissä sovelluksissa.
• Käyttäjien tulee optimoida tekniikkansa ja valita sopiva avain räikkätoiminnan ajan minimoimiseksi upotuksen lopulla tai kiinnikkeiden irrotuksen yhteydessä.
• Työkalun käyttötarkoituksen mukaisesti, arvioimme, että normaalin käytön yhteydessä räikkätoiminnon aika kiinnikkeen upotuksen yhteydessä tulisi olla alle 0,50 s. kiinnikettä
kohtaan kovalla pinnalla ja enintään 3 s. pehmeällä pinnalla. Tahdomme huomauttaa, että työkalun käyttö yksittäiseen erikoistehtävään voi tuottaa erilaiset keskimääräiset päästöt
ja suosittelemme tässä tapauksessa tärinäpäästöjen erityistä arviointia.
Koneen tyyppi (tyypit)
• Tuote on suunniteltu kierteitettyjen kiinnikkeiden asennukseen ja irrotukseen puuhun, metalliin ja muoviin. Käyttö muuhun tarkoitukseen on kielletty. Vain ammattikäyttöön.
• Lue ohjeet huolellisesti ennen koneen käynnistämistä.
Käyttö (Katso kuvia)
• Kiinnitä lisävarusteet oikein työkaluun.
• Liitä laite kuvassa 01 esitetyllä tavalla ilmansyötön puhdistamiseksi ja kuivaamiseksi.
• Käynnistä kone painamalla päävipua (A). Koneen nopeutta voidaan lisätä lisäämällä liipaisimen painetta. Pysäytä kone vapauttamalla pääliipaisin.
• Vaihda pyörimissuuntaa kääntämällä kytkintä (B) kuvan 03 mukaisesti.
• Ulostulotehon säätämiseksi, kierrä säädintä (C) .
Voitelu
• Käytä SAE #10 -öljyllä varustettua ilmalinjan voitelulaitetta, joka on säädetty kahteen pisaraan minuutissa. Jos ilmalinjan voitelulaitetta ei voida käyttää, lisää syöttöön mootto-
riöljyä kahdesti päivässä.
Huolto-ohjeet
• Seuraa maasi ympäristömääräyksiä koskien kaikkien komponenttien turvallista käsittelyä ja hävittämistä.
• Kunnossapito ja korjaustyöt on annettava pätevän henkilöstön tehtäväksi ja niissä on käytettävä alkuperäisiä varaosia. Ota yhteys valmistajaan tai lähimpään valtuutettuun
jälleenmyyjää, jos tarvitset huoltopalvelua tai varaosia.
• Varmista aina, että laite on irrotettu energialähteestä tahattoman käynnistyksen välttämiseksi.
• Pura ja tarkista työkalu kolmen (3) kuukauden välein, jos se on käytössä päivittäin. Vaihda vioittuneet tai kuluneet osat.
• Herkästi kuluvat osat on alleviivattu osaluettelossa.
Hävittäminen
• Tämän laitteen hävittämisessä tulee seurata asianomaisen maan lainsäädännön määräyksiä.
• Kaikki vahingoittuneet, pahoin kuluneet tai heikosti toimivat laitteet ON POISTETTAVA KÄYTÖSTÄ.
• Korjauksen saa suorittaa vain koulutettu huoltohenkilöstö.
EY:n vaatimustenmukaisuusvakuutus
Me: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Koneen tyyppi (tyypit): Räikkäavain
Yksin vastuullisena osapuolena vakuutamme, että tuote:: CP825C & CP825CT Sarjanumerot: 00000 - 99999
Tuotteen alkuperä : JAPAN
noudattaa neuvoston direktiivejä ja jäsenmaiden lainsäädäntöä koskien koneita. 2006/42/EC (17/05/2006)
sovellettavat harmonisoidut standardit: EN ISO 11148-6:2012
Julkaisijan nimi ja asema : Pascal Roussy (R&D Manager)
Paikka ja aika : Saint-Herblain, 01/2018
Tekniset tiedostot ovat saatavana EU-alueen pääkonttorista. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Kaikki oikeudet pidätetään. Sisällön luvaton käyttö tai kopiointi kokonaan tai osittain on kielletty. Tämä koskee erityisesti tavaramerkkejä, mallinimikkeitä, osanumeroita ja piirustuksia. Käytä
vain alkuperäisiä varaosia. Takuu tai tuotevastuu ei kata vahinkoja, jotka ovat syntyneet käytettäessä muita kuin alkuperäisiä varaosia.
Alkuperäiset ohjeet
FI Suomen kieli (Finnish) CP825C & CP825CT
Räikkäavain
Dados Técnicos
Modelo
Unidade
Binário
Velocidade livre Consumo de Ar
Média Peso Dia. tubo interno Entrada de ar Pressão sonora
LpA
Potência de Som
LwA
Vibração
Funciona-
mento Máx ahd K
1 2 3 5 6 7 8 9 10
polegada] [Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[polegada] [polegada] [dB(A)] [dB(A)] [m/s²] [m/s²]
pressão máx. 6,3 bar (90 psi)
ah: Nível de vibração, kIncerteza ; LpA Pressão sonora dB(A), KpA = KWA = 3 dB Incerteza.
Declaração de ruído e emissão de vibrações (ISO 15744 and ISO 28927-2)
Todos os valores são atuais até à data desta publicação. Para informação mais recente, visite www.cp.com.
Os valores declarados foram obtidos por testes de tipo laboratorial de acordo com as normas indicadas e são adequados para a comparação com os valores declarados de
outras ferramentas testadas de acordo com as mesmas normas. Estes valores declarados não são adequados para a utilização em avaliações de risco, e os valores medidos
em locais de trabalho podem ser superiores. Os valores atuais de exposição e de risco de danos experimentados por um utilizador individual são únicos e dependem da forma
como o utilizador trabalha, da peça de trabalho e do design da estação de trabalho, assim como do período de exposição e da condição física do utilizador. Nós, CHICAGO
PNEUMATIC TOOLS, não podemos ser responsabilizados por consequências da utilização dos valores declarados, em vez dos valores que reetem a exposição atual, numa
avaliação de risco individual numa situação no local de trabalho na qual não temos qualquer controlo. Esta ferramenta pode provocar síndroma de vibração na mão e braço, se
a sua utilização não for devidamente gerida. Pode encontrar um guia da UE para lidar com a vibração da mão e braço em www. pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf Recomendamos um programa de vigilância da saúde para detectar sintomas precoces que possam estar relacionados com a exposição
ao ruído ou vibração, de modo a que os procedimentos de gestão possam ser modicados, para ajudar a evitar danos futuros.
Informações Adicionais sobre Vibração
Esta ferramenta pode causar síndrome de vibração na mão e no braço se seu uso não é administrado de forma adequada.
Estas informações adicionais sobre vibração podem ser úteis para os empregadores no cumprimento das suas obrigações (por exemplo, nos termos da Diretiva UE 2002/44/
CE) para avaliar os riscos aos seus trabalhadores decorrentes da vibração nas mãos e nos braços associada ao uso desta ferramenta.
Estas informações adicionais sobre vibração podem ser úteis para os empregadores no cumprimento das suas obrigações (por exemplo, nos termos da Diretiva UE 2002/44/
CE) para avaliar os riscos aos seustrabalhadores decorrentes da vibração nas mãos e nos braços associada ao uso desta ferramenta.
• O valor de vibração declarado pode ser usado para estimar a vibração durante a execução. Movimento lento contínuo em relação ao parafuso de redução pode produzir uma
emissão de vibração no intervalo Intervalo do risco residual de vibração volume 4.1 - 9.3 m/s2(valores totais de vibração)
• Apenas usar esta ferramenta para o trabalho que outros tipos de torquímetros, que apresentam menor risco de vibração, são incapazes de realizar de forma satisfatória.
• A emissão de vibração varia signicantemente com a técnica do operador e tarefa. As emissões fora do intervalo referido podem ocorrer em algumas aplicações.
• Os operadores devem otimizar sua técnica e selecionar um torquímetro adequado para minimizar o tempo do movimento lento no nal de cada redução ou ao recuar as
xações montadas.
• Para a aplicação pretendida desta ferramenta, estimamos que a operação normal deve envolver um tempo de movimento lento em relação à xação de redução de menos
de 0,5 s por xação em uma junta rígida e acima de 3 s em uma junta suave. Ressaltamos que a aplicação da ferramenta para uma tarefa única especialista pode produzir uma
emissão média diferente e, nesses casos, recomendamos uma avaliação especíca da emissão de vibração.
Tipo(s) de máquina
• Este produto é projectado para instalação e remoção de parafusos em madeira, metal e plástico. Não é permitida qualquer outra utilização. Apenas para uso profissional.
• Por favor, leia atentamente as instruções antes de iniciar a máquina.
Funcionamento (Ver guras)
• Prenda os acessórios devidamente à ferramenta.
• Para um fornecimento de ar limpo e seco, ligue o dispositivo conforme ilustrado na Fig. 01.
• Para ligar a máquina, basta premir a alavanca principal (A). A velocidade da máquina aumenta com o aumento da pressão no gatilho Solte o gatilho para parar.
• Para mudar a rotação, rode o comutador (B) conforme apresentado na Fig. 03.
• Para ajustar a potência de saída, rode o regulador (C).
Lubricação
• Use um lubrificador de linha de ar com óleo SAE # 10, ajustado para duas gotas por minuto. Se não puder utilizar um lubrificador de linha de ar, adicione óleo de motor de ar
para a entrada uma vez por dia.
Instruções de manutenção
• Siga os regulamentos ambientais locais do país para um manuseamento seguro e eliminação de todos os componentes.
• O trabalho de manutenção e reparação deve ser levado a cabo por pessoal qualificado, utilizando apenas peças de substituição originais. Contacte o fabricante ou o seu
concessionário autorizado mais próximo para procurar aconselhamento ou assistência técnica ou se necessitar de adquirir peças de substituição.
• Assegure-se sempre de que a máquina está desligada da fonte de energia para evitar operação acidental.
• Desmonte e inspecione a ferramenta a cada três (3) meses, se a ferramenta for utilizada todos os dias. Substitua as peças danificadas ou gastas.
• As peças de alto desgaste estão sublinhadas na lista de peças.
Eliminação
• A eliminação deste equipamento deve seguir a legislação do respectivo país.
• Todos os dispositivos danificados, muito desgastados ou que funcionem indevidamente DEVEM SER RETIRADOS DE FUNCIONAMENTO.
• Reparar apenas por pessoal da manutenção técnica.
Declaração de Conformidade UE
Nós : CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Tipo(s) de máquina: Chave com catraca
sob a nossa inteira responsabilidade, que o produto:: CP825C & CP825CT Número de série: 00000 - 99999
Origem do produto : JAPAN
está em conformidade com os requisitos da Directiva do Conselho, referente às legislações dos Estados-Membros relacionados com : "Maquinaria" 2006/42/EC (17/05/2006)
normas harmonizadas aplicáveis: EN ISO 11148-6:2012
Nome e cargo do emissor : Pascal Roussy (R&D Manager)
Local e Data : Saint-Herblain, 01/2018
Ficheiro técnico disponível na sede da UE. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
denominações de modelos, números de peças e desenhos. Utilize somente peças autorizadas. A Garantia ou a Responsabilidade pelo Produto não cobrem danos ou o mau funcionamento
Instruções Originais
PT Português (Portuguese) CP825C & CP825CT
Chave com catraca
Τεχνικά Χαρακτηριστικά
Μοντέλο
LpA
LwA
ahd K
1 2 3 5 6 7 8 9 10
[Nm]
[ft-lb] [RPM] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[dB(A)] [dB(A)] [m/s²] [m/s²]
μεγ. πίεσ η 6.3 bar (90 psi)
ahkLpAKpA = KWA
Δήλωση ήχου και εκπομπή κραδασμών (ISO 15744 and ISO 28927-2)
Όλες οι τιμές ισχύουν από την ημερομηνία της παρούσας δημοσίευσης. Για πιο πρόσφατες πληροφορίες επισκεφτείτε την ιστοσελίδα www.cp.com.
Οι εν λόγω δηλωμένες τιμές λήφθηκαν από δοκιμές εργαστηριακού τύπου σύμφωνα με τα δηλωμένα πρότυπα και είναι κατάλληλες για σύγκριση με τις δηλωμένες τιμές άλλων
εργαλείων ελεγμένων σύμφωνα με τα ίδια πρότυπα. Οι εν λόγω δηλωμένες τιμές δεν επαρκούν για χρήση σε εκτιμήσεις επικινδυνότητας και οι τιμές που μετρήθηκαν από
ιδιωτικά εργαστήρια μπορεί να είναι υψηλότερες. Οι πραγματικές τιμές έκθεσης και κινδύνου τραυματισμού που μπορεί να αντιμετωπίσει ο χρήστης είναι μοναδικοί για τον
καθένα και εξαρτώνται από τον τρόπο με τον οποίο εργάζεται ο χρήστης, από το αντικείμενο εργασίας και από το σχεδιασμό του εργαστηρίου, καθώς και από το χρόνο έκθεσης
και τη φυσική κατάσταση του χρήστη. Η CHICAGO PNEUMATIC TOOLS δεν φέρει καμία ευθύνη για τις συνέπειες από τη χρήση των δηλωμένων τιμών, αντί των τιμών που
αντιπροσωπεύουν την πραγματική έκθεση, σε μια ιδιωτική εκτίμηση επικινδυνότητας σε συνθήκες εργαστηρίου στο οποίο εμείς δεν έχουμε τον έλεγχο. Το παρόν εργαλείο μπορεί
να προκαλέσει σύνδρομο τρόμου χειρός, εάν η χρήση του δεν γίνεται με το σωστό τρόπο. Μπορείτε να βρείτε τις οδηγίες της ΕΕ για τη αντιμετώπιση του τρόμου χειρός στην
ηλεκτρονική διεύθυνση www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf Συστήνουμε ένα πρόγραμμα πρόληψης υγείας για την έγκαιρη
ανίχνευση συμπτωμάτων τα οποία μπορεί να σχετίζονται με την έκθεση σε θόρυβο ή σε κραδασμούς, ώστε να μπορούν να τροποποιηθούν έγκαιρα οι διαδικασίες διαχείρισης
για να προληφθεί μελλοντική αναπηρία.
Πρόσθετες πληροφορίες για τη δόνηση
Αυτό το εργαλείο μπορεί να προκαλέσει σύνδρομο δόνησης χεριού-βραχίονα, εάν η χρήση του δεν είναι επαρκώς ελεγχόμενη.
Αυτές οι πρόσθετες πληροφορίες δόνησης ενδέχεται να βοηθήσουν τους εργοδότες στην εκπλήρωση των υποχρεώσεών τους (για παράδειγμα σύμφωνα με την Οδηγία
της ΕΕ 2002/44/EΚ) για την αξιολόγηση των κινδύνων των εργαζομένων τους, οι οποίοι απορρέουν από τη δόνηση χεριού-βραχίονα που σχετίζεται με τη χρήση αυτού του
εργαλείου.
Τα κλειδιά με καστάνια είναι κατάλληλα για εργασίες συναρμολόγησης και αποσυναρμολόγησης σε περιορισμένους χώρους conned spaces.
• Η δηλωθείσα τιμή δόνησης μπορεί να χρησιμοποιηθεί για την εκτίμηση της δόνησης κατά την ανάσχεση. Η συνεχής σύσφιξη σε ένα μπουλόνι ανάσχεσης ενδέχεται να
δημιουργήσει εκπομπές κραδασμών στο εύρος τιμών 4.1 m/s2 έως 9.3 m/s2 (συνολικές τιμές κραδασμών)
• Χρησιμοποιείτε αυτό το εργαλείο μόνο για εργασία όπου οι άλλοι τύποι κλειδιών, οι οποίοι παρουσιάζουν λιγότερους κινδύνους δόνησης, δεν είναι δυνατό να λειτουργήσουν
ικανοποιητικά.
• Η εκπομπή κραδασμών διαφέρει σημαντικά ανάλογα με την εργασία και την τεχνική του χειριστή. Για ορισμένες εφαρμογές μπορεί να παρουσιαστούν εκπομπές εκτός του
αναφερόμενου εύρους τιμών.
• Οι χειριστές θα πρέπει να βελτιστοποιήσουν την τεχνική τους και να επιλέξουν ένα κατάλληλο κλειδί προκειμένου να ελαχιστοποιήσουν το χρόνο σύσφιξης στο τέλος κάθε
ανάσχεσης ή κατά την υποστροφή συναρμολογημένων συνδετήρων.
• Για την προοριζόμενη εφαρμογή του συγκεκριμένου εργαλείου, εκτιμούμε ότι στη φυσιολογική λειτουργία ο χρόνος σύσφιξης σε ένα συνδετήρα ανάσχεσης θα είναι μικρότερος
από 0,5 s ανά συνδετήρα σε σκληρή άρθρωση και έως 3 s σε μαλακή άρθρωση. Τονίζουμε ότι η εφαρμογή του εργαλείου σε μία εξειδικευμένη εργασία ενδέχεται να δημιουργήσει
διαφορετική μέση εκπομπή και σε αυτές τις περιπτώσεις συνιστούμε να γίνεται ειδική αξιολόγηση της εκπομπής κραδασμών.
Τύπος(οι) μηχανημάτων
•
•
Λειτουργία (Βλ. σχήματα)
• Τοποθετήστε τα εξαρτήματα σωστά στο εργαλείο.
• Συνδέστε τη συσκευή όπως φαίνεται στην Εικ. 01 για να καθαρίσετε και να στεγνώσετε την παροχή αέρα.
• Για να θέσετε σε εκκίνηση το μηχάνημα, σπρώξτε απλά τον κεντρικό μοχλό (A). Η ταχύτητα του μηχανήματος αυξάνει αυξάνοντας την πίεση στη σκανδάλη. Αποδεσμεύσετε τη
σκανδάλη για διακοπή της λειτουργίας (stop).
• Για να αλλάξετε περιστροφή, γυρίστε το διακόπτη (B) όπως δείχνεται στην Εικ. 03.
• Για να ρυθμίσετε την παραγόμενη ισχύ, γυρίστε το ρυθμιστή (Γ) .
Λίπανση
• Χρησιμοποιήστε ένα λιπαντικό γραμμής αέρα με SAE # 10 το πετρέλαιο, ρυθμίζεται σε δύο σταγόνες ανά λεπτό. Εάν δεν μπορεί να χρησιμοποιηθεί ένας λιπαντήρας γραμμής
αέρα, προσθέστε λάδι κινητήρα αέρα στην είσοδο μία φορά την ημέρα.
Οδηγίες συντήρησης
• Ακολουθήστε τους τοπικούς ανά χώρα περιβαλλοντικούς κανονισμούς για την ασφαλή χειρισμό και τη διάθεση όλων των εξαρτημάτων.
•
•
•
•
Διάθεση
•
•
• Επισκευή μόνο από το τεχνικό προσωπικό συντήρησης.
Δήλωση Συμμόρφωσης ΕΚ
Εμείς: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Τύπος(οι) μηχανημάτων: Κλειδί με Καστάνια
δηλώνουμε με αποκλειστική ευθύνη μας, ότι το προϊόν :: CP825C & CP825CT Σειριακός αριθμός: 00000 - 99999 Προέλευση προϊόντος : JAPAN
είναι σύμφωνο(-α) προς τις απαιτήσεις της Οδηγίας του Συμβουλίου που αφορά την προσέγγιση των νομοθεσιών των κρατών μελών τις σχετικές με: τα «Μηχανήματα»
2006/42/EC (17/05/2006) εφαρμοστέο(-α) εναρμονισμένο(-α) πρότυπο(-α): EN ISO 11148-6:2012
Ονομα και αρμοδιοτητα του δηλούντος : Pascal Roussy (R&D Manager)
Τόπος & Ημερομηνία : Saint-Herblain, 01/2018
Τεχνικός φάκελος διαθέσιμος από τα κεντρικά γραφεία της ΕΕ. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Αρχικές οδηγίες
EL Ελληνικά (Greek) CP825C & CP825CT
Κλειδί με Καστάνια
Dane techniczne
Model
Moment obrotowy
obrotowa
Waga
Wlot
Powietrza
-
zne
LpA
Moc akustyczna
LwA
Drgania
roboczy maks. ahd K
1 2 3 5 6 7 8 9 10
[cal] [Nm]
[ft-lb] [obr./min] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[Cal] [Cal] [dB(A)] [dB(A)] [m/s²] [m/s²]
maks. ciśnienie 6,3 bara (90 psi)
ah: Poziom wibracji, kLpAKpA = KWA
Deklaracja dotycząca emisji hałasu i wibracji (ISO 15744 and ISO 28927-2)
Wszystkie wartości są aktualne w dniu niniejszej publikacji. Najnowsze informacje dostępne są na stronie internetowej www.cp.com.
Deklarowane wartości uzyskano w trybie testów laboratoryjnych, zgodnie ze wskazanymi normami, a można je porównać z wartościami deklarowanymi dla innych narzędzi
testowanych zgodnie z tymi samymi normami. Deklarowane wartości nie nadają się do oceny ryzyka. Wartości zmierzone w miejscu pracy mogą być wyższe. Rzeczywiste
wartości ekspozycji oraz ryzyko obrażeń, jakich może doznać użytkownik, są unikalne i zależą od sposobu pracy użytkownika, obrabianego elementu i sposobu urządzenia
miejsca pracy, a także czasu ekspozycji i kondycji zycznej użytkownika. Firma CHICAGO PNEUMATIC TOOLS nie ponosi odpowiedzialności za konsekwencje wykorzystania
deklarowanych wartości, zamiast wartości odzwierciedlających rzeczywistą ekspozycję, do oceny indywidualnego ryzyka w miejscu pracy, nad którym rma nie ma kontroli. W
przypadku nieodpowiedniego użytkowania narzędzia, może ono powodować chorobę wibracyjną. Przewodnik UE dotyczący zarządzania użytkowaniem narzędzi wibrujących
znajduje się na stronie: www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf Zalecamy wprowadzenie programu nadzoru zdrowotnego, który
wykrywa wczesne objawy związane z narażeniem na hałas lub wibracje, aby możliwe było modykowanie procedur zarządzania w taki sposób, aby uniknąć pogorszenia stanu
zdrowia w przyszłości.
Dodatkowe informacje na temat drgan
Niniejsze narzedzie moze powodowac wystapienie syndromu drgan rak-ramion (HAVS), jesli nie jest uzywane we wlasciwy sposób.
Zamieszczone tu dodatkowe informacje na temat dran moga ulatwic pracodawcom wywiazywanie sie z obowiazku (ciazacego na nich na przyklad w swietle Dyrektywy Unii
Europejskiej 2002/44/EC) dokonywania oceny zagrozen dla zdrowia pracowni-ków, wynikajacych z wystepowania drgan rak i ra-mion w zwiazku z uzywaniem niniejszego
narzedzia.
Klucze z mechanizmem zapadkowym nadaja sie do wykonywania operacji montazowych i demonta-zowych w ograniczonych przestrzeniach.
• Deklarowana wielkosc drgan moze zostac uzyta do oceny drgan podczas wybiegu narzedzia. Cia-gle przeskakiwanie mechanizmu zapadkowego na glówce wkreconej sruby
moze powodowac emisje drgan w zakresie Vibration residual risk range 4.1 - 9.3 volume m/s2(calkowite wartosci drgan).
• Niniejszego narzedzia nalezy uzywac wylacznie do wykonywania prac, których inne rodzaje klu-czy, stwarzajace nizsze zagrozenie drganiami, nie sa w stanie wykonac
zadowalajaco.
• Emisja drgan rózni sie znacznie w zaleznosci od wykonywanego zadania i techniki pracy operatora. W przypadku niektórych zastosowan wielkosc emisji drgan moze wykra-
czac poza podany zakres.
• Operatorzy powinni optymalizowac swoja techni-ke pracy i wybierac odpowiedni klucz, tak aby ograniczyc do minimum czas przeskakiwania mechanizmu zapadkowego przy
koncu wkrecania kazdego elementu zlacznego lub podczas wykre-cania zamontowanych elementów zlacznych.
• W przypadku uzywania niniejszego narzedzia zgodnie z jego przeznaczeniem, czas przeskakiwa-nia mechanizmu zapadkowego na wkreconym elemencie zlacznym podczas
normalnej pracy powinien wynosic, zgodnie z naszymi szacunkami, ponizej 0,5 s na kazdy element zlaczny w przypad-ku polaczen twardych oraz do 3 s w przypadku
polaczen miekkich. Zwracamy uwage na fakt, ze uzywanie narzedzia do wykonywania jakiegos specjalnego zadania moze powodowac wystepowanie emisji drgan o innej wartosci
sredniej. W takich wypadkach stanowczo zalecamy przeprowadzenie dokladnej oceny emisji drgan.
Typ(y) urządzenia
•
•
Czynność (Patrz dane)
• Wszystkie dodatki przymocować w prawidłowy sposób do narzędzia.
• Podłączyć urządzenie w sposób pokazany na ilustracji 01 do źródła czystego i suchego sprężonego powietrza.
• Zwolnić główną dźwignię, aby zatrzymać. Aby zwiększyć prędkość roboczą, należy zwiększyć nacisk na spust. Aby zatrzymać urządzenie, zwolnić spust.
• Aby włączyć obroty, ustaw przełącznik (B) tak, jak pokazano na Rys. 03.
• Aby wyregulować moc wyjściową, należy obrócić regulator (C).
Smarowanie
• Należy stosować smarownicy w przewodem powietrznym z olejem SAE # 10, wyregulowanej na dwie krople na minutę. Jeśli nie można użyć smarownicy z przewodem
powietrznym, raz dziennie należy nałożyć olej na wlot silnika pneumatycznego.
Instrukcja konserwacji
• Należy przestrzegać miejscowych przepisów dotyczących ochrony środowiska, i zapewnić bezpieczną obsługę i likwidację wszystkich podzespołów.
•
•
•
•
Likwidacja
•
•
• Napraw mogą dokonywać wyłącznie pracownicy serwisu technicznego.
Deklaracja zgodności UE
My : CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Typ(y) urządzenia: Pneumatyczny klucz zapadkowy
My oświadczamy z pełną odpowiedzialnością, że produkt:: CP825C & CP825CT Numery seryjne: 00000 - 99999
Pochodzenie produktu : JAPAN
jest (są) zgodne z wymogami Dyrektywy Rady, odpowiadającej ustawodawstwu krajów członkowskich i dotyczącej : „Maszyn i urządzeń“ 2006/42/EC (17/05/2006)
stosowanych norm zharmonizowanych : EN ISO 11148-6:2012
Nazwisko i stanowisko wydajacego deklarację : Pascal Roussy (R&D Manager)
Miejsce i data : Saint-Herblain, 01/2018
Plik techniczny jest dostępny w siedzibie UE. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Oryginalne instrukcje
PL Polski (Polish) CP825C & CP825CT
Pneumatyczny klucz zapadkowy
Technické údaje
Model
Pohon
rychlost
Hmotnost
hadice Ø
vzduchu
LpA
LwA
Vibrace
Pracující Max ahd K
1 2 3 5 6 7 8 9 10
[Nm]
[ft-lb] [ot./min] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[dB(A)] [dB(A)] [m/s²] [m/s²]
max. tlak 6,3 bar (90 psi)
ahkNejasnost ; LpAKpA = KWA = 3 dB Nejasnost.
Prohlášení o emisích hluku a vibracích (ISO 15744 and ISO 28927-2)
Všechny hodnoty jsou platné k datu vydání této publikace. Nejnovější informace naleznete na webových stránkách www.cp.com.
Tyto deklarované hodnoty byly získány laboratorním testováním v souladu s uvedenými normami a jsou vhodné pro srovnání s deklarovanými hodnotami jiných testovaných
nástrojů podle stejných norem. Tyto deklarované hodnoty nejsou vhodné pro použití při vyhodnocení rizika, hodnoty naměřené na jednotlivých pracovištích mohou být vyšší.
Aktuální hodnoty ohrožení a riziko poškození, které se týkají individuálního uživatele, jsou jedinečné a závisí na způsobu, kterým uživatel pracuje, na designu obrobku a
pracovní stanice, stejně jako na době působení a fyzické kondici uživatele. My, společnost CHICAGO PNEUMATIC TOOLS nepřebíráme zodpovědnost za důsledky používání
deklarovaných hodnot namísto hodnot odrážejících aktuální působení při individuálním vyhodnocení rizika v situaci na pracovišti, nad kterou nemáme žádnou kontrolu. Tento
nástroj může při nesprávném používání způsobovat syndrom vibrací ruky/paže. Příručku EU popisující, jak se vypořádat s vibracemi ruky/paže, naleznete na www. pneurop.
eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf Doporučujeme program zdravotního dohledu umožňující včasné odhalení symptomů, které mohou
souviset se působením hluku a vibrací, aby bylo možné změnit řídicí procesy s cílem předcházet budoucím újmám na zdraví.
Další informace týkající se vibrací
Tento nástroj, pokud není přiměřeným způsobem používán, může způsobovat vibrační syndrom ruky a paže.
Tyto další informace týkající se vibrací mohou zaměstnavatelům pomoci při plnění jejich povinností (například podle směrnice EU 2002/44/ES) z hlediska vyhodnocování rizik
spojených s vibracemi ruky a paže, jimž jsou vystaveni jejich pracovníci při používání tohoto nástroje.
Řehtačkové utahováky jsou vhodné pro montážní a demontážní práce v omezených prostorech.
• Deklarovanou hodnotu vibrací lze použít k odhadu vibrací během doběhu. Nepřerušovaný řehtačkový efekt proti dobíhajícímu šroubu může vytvářet vibrační emise v rozpětí
od 4.1 m/s2 do 9.3 m/s2(celková hodnota vibrací)
• Tento nástroj používejte pouze k práci, kterou není možné uspokojivě provádět s jinými typy utahováků, jež představují nižší vibrační riziko.
• Vibrační emise se výrazně liší podle vykonávané práce a techniky operátora. U některých aplikací mohou vznikat emise překračující uvedené rozpětí.
• Operátoři musí optimalizovat své techniky a zvolit vhodný utahovák tak, aby minimalizovali dobu řehtačkového efektu na konci každého doběhu nebo při uvolňování
utažených upevňovacích prvků.
• Při zamýšleném použití tohoto nástroje odhadujeme, že normální provoz musí zahrnovat dobu řehtačkového efektu proti dobíhajícímu upevňovacímu prvku kratší než 0,5 s
na jeden upevňovací prvek na tvrdém spoji a do 3 s na měkkém spoji. Upozorňujeme, že použití nástroje ke speciálním úkolům může vytvářet odlišné průměrné emise, a v ta-
kových případech důrazně doporučujeme provést zvláštní vyhodnocení konkrétních vibračních emisí.
Typ(y) nástroje
•
•
Provoz (Viz obrázky)
• Připojte příslušenství správně k nástroji.
• Připojte zařízení podle obrázku 01 k čistému a suchému vzduchu.
• Přístroj spustíte jednoduše stisknutím hlavní páčky (A).Otáčky nástroje se zvyšují zvýšením tlaku na spouštěč. Nástroj zastavte uvolněním spouštěče.
• Abyste zapnuli rotaci, otočte regulátorem (B), jak je uvedeno na Obr. 03.
• Chcete-li nastavit výstupní výkon, otočte regulátorem (C) .
Mazání
• Použijte maznice vzduchového vedení s SAE # 10 olej, který je nastaven na dvě kapky za minutu. Pokud není možné použít vzduchové vedení maznice, přidat vzduch
motorový olej na vstupu jednou denně.
Pokyny k údržbě
• Pro zajištění bezpečné manipulace a likvidace všech součástí postupujte podle místních předpisů pro ochranu životního prostředí.
•
•
•
•
Likvidace
•
•
• Opravy smí provádět pouze zaměstnanci technické údržby.
EU prohlášení o shodě
My : CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Typ(y) nástroje: Ráčna
Na vlastní odpovědnost prohlašujeme, že produkt:: CP825C & CP825CT Sériové číslo: 00000 - 99999
Původ výrobku : JAPAN
je ve shodě s požadavky směrnic Evropské rady týkajících se sbližování zákonů členských států vztahujících se ke „Strojírenství“ 2006/42/EC (17/05/2006)
je v souladu s příslušnými harmonizovanými normami: EN ISO 11148-6:2012
Jméno a pozice vydavatele : Pascal Roussy (R&D Manager)
Místo a datum : Saint-Herblain, 01/2018
Technický soubor je k dispozici v sídle EU. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Původní pokyny
CS Česky ; čeština (Czech) CP825C & CP825CT
Ráčna
Technické údaje
Model
Krútiaci moment
Spotreba vzduchu
priemerná Vnútorná hadica o
priemere Ø-Dia.
Prívod
vzduchu
Tlak zvuku
LpA
El.energia zvuku
LwA
Vibrácia
Práca Max ahd K
1 2 3 5 6 7 8 9 10
[Palec] [Nm]
[ft-lb] [ot./min. (RPM)] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[Palec] [Palec] [dB(A)] [dB(A)] [m/s²] [m/s²]
max. tlak 6,3 barov (90 psi)
ahkNeistota ; LpA Tlak zvuku dB(A), KpA = KWA = 3 dB Neistota.
Deklarácia o hluku a vibračné emisie (ISO 15744 and ISO 28927-2)
Všetky hodnoty sú súčasné ku dňu vydania tejto brožúrky. Kvôli najnovším informáciám, prosíme navštívte webovú stránku www.cp.com.
Tieto deklarované hodnoty sa získavajú laboratórnym testovaním podľa nastavených štandardov a sú vhodné na porovnanie s deklarovanými hodnotami iných nástrojov
otestovaných podľa rovnakých štandardov. Tieto deklarované hodnoty nie sú adekvátne na použitie v rizikových hodnoteniach a hodnoty namerané pri individuálnej práci a
pracovných miestach môžu byť aj vyššie. Aktuálne hodnoty vystaveniu sa riziku poškodenia aplikované individuálnym užívateľom sú jedinečné a závisí na spôsobe, akým
užívateľ pracuje na výrobku ako aj na tvare a dizajne pracovného miesta, taktiež na časovom období vystaveniu sa hluku a fyzickej kondícii užívateľa. Spoločnosť CHICAGO
PNEUMATIC TOOLS nie je zodpovedná za následky alebo dôsledky použitím deklarovaných hodnôt, namiesto hodnôt vyplývajúcich zo skutočného vystavenia sa a pri
individuálnom riziku a jeho hodnotení pri situácii pracovného miesta, nad ktorými nemáme žiadnu kontrolu. Tento nástroj môže spôsobiť vibračný syndróm na ruke a paži, ak
sa používa neadekvátne alebo jeho používanie nie je adekvátne riadené. EÚ manuál a príručka na riadenie vibrácií na ruke a paži sa nachádza na www. pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Odporúčame program zdravotného dohľadu a dozoru na detekovanie včasných symptómov, ktoré môžu súvisieť
s hlukom alebo vystaveniu sa vibráciám tak, aby mohli byť modikované riadiace procesy a procedúry na predchádzanie budúcim poruchám a poškodeniu.
Dodatočné informácie týkajúce sa vibrácií
Tento nástroj môže spôsobiť syndróm vibrácií pôsobiacich na ruky a ramená, aj nie je adekvátne spravované jeho používanie.
Tieto dodatočné informácie týkajúce sa vibrácií môžu slúžiť ako pomôcka pre zamestnávateľov pri plnení ich povinností (napríklad podľa smernice EÚ 2002/44/ES) na vyhod-
notenie rizík vzhľadom na svojich zamestnancov vyplývajúcich z vibrácií pôsobiacich na ruky v súvislosti s používaním tohto náradia.
Račňové kľúče sú vhodné na montáž a demontáž v stiesnených priestoroch.
• Deklarovaná hodnota vibrácií sa môže použiť na odhadnutie vibrácií počas priebehu cyklu. Nepretržité používanie račne na skrutku zarážky môže spôsobiť vibrácie v rozsahu
4.1 m/s2 až 9.3 m/s2(celkové hodnoty vibrácií).
• Tento nástroj používajte len v prípade, ak iné typy kľúčov, ktoré predstavujú nižšie riziko vibrácií, nie je možné použiť s uspokojivým výsledkom.
• Miera vibrácií vo veľkej miere závisí od danej úlohy a techniky používanej operátorom. Pri niektorých aplikáciách sa môžu vyskytnúť vibrácie mimo stanoveného rozsahu.
• Operátori by mali optimalizovať svoje techniky a zvoliť vhodný kľúč na minimalizáciu času uťahovania na konci každého cyklu alebo pri manipulácii s namontovanými upínací-
mi prvkami.
• Na zamýšľané použitie tohto nástroja odhadujeme, že normálna prevádzka by mala zahŕňať čas uťahovania uťahovacieho prvku menej ako 0,5 sekundy na uťahovací prvok
pevného spoja a max. 3 sekundy na uťahovací prvok jemného spoja. Upozorňujeme na to, že použitie tohto nástroja na špeciálne úlohy môže mať za následok iné priemerné
hodnoty vibrácií a v takýchto prípadoch odporúčame špecické vyhodnotenie hodnôt vibrácií.
Typy prístrojov
•
•
Prevádzka (pozri obrázky)
• Upevnite poriadne doplnky a príslušenstvo nástrojom.
• Pripojte zariadenie, ako je znázornené na Obr. 01, ak chcete vyčistiť a vysušiť prívod vzduchu.
• Aby ste prístroj naštartovali, jednoducho stlačte hlavnú páku (A). Rýchlosť prístroja sa zvyšuje zvyšovaním tlaku na spúšťač. Uvoľnite spúšť, aktivačný mechanizmus na
zastavenie.
• Pre zmenu rotácie, otočte spínač (B) tak, ako je zobrazené na obrázku 03.
• Ak chcete nastaviť výstupný výkon, otočte regulátorom (C).
mazanie
• Použite maznice vzduchového vedenia s SAE # 10 olej, ktorý je nastavený na dve kvapky za minútu. Ak nie je možné použiť vzduchové vedenie maznice, pridajte do vzduchu
motorový olej na vstupe raz denne.
Montážny návod
• Postupujte podľa predpisov v oblasti životného prostredia miestnych krajín pre bezpečné zaobchádzanie a likvidáciu všetkých zložiek.
•
•
•
•
Likvidácia
•
•
• Opravu môžu vykonávať iba zamestnanci technickej údržby.
EU vyhlásenie o zhode
Spoločnosť: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Typy prístrojov: Rapkáčový kľúč
vyhlasujeme na našu výhradnú zodpovednosť, že výrobok:: CP825C & CP825CT Sériové číslo: 00000 - 99999
Pôvod výrobku : JAPAN
je v súlade a zhode s požiadavkami Smerníc Rady ohľadom aproximácie členských štátov, čo súvisí s: až „Strojové zariadenia“ 2006/42/EC (17/05/2006)
aplikovateľné s harmonizovanými štandardmi: EN ISO 11148-6:2012
Meno a pozícia vydávateľa : Pascal Roussy (R&D Manager)
Miesto a dátum : Saint-Herblain, 01/2018
Technické prístroje dostupné z ústredia EÚ. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Pôvodné pokyny
SK Slovenčina (Slovak) CP825C & CP825CT
Rapkáčový kľúč
Műszaki adatok
Modell
Hajtás
Nyomaték Üresjárati
fordulatszám
átlagos Tömeg Hangnyomás
LpA
Hangteljesít-
mény
LwA
Vibráció
Üzemi Max. ahd K
1 2 3 5 6 7 8 9 10
hüvelyk] [Nm]
[ft-lb] [f/perc] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[hüvelyk] [hüvelyk] [dB(A)] [dB(A)] [m/s²] [m/s²]
max. nyomás: 6,3 bar (90 psi)
ah: Vibrációszint, kBizonytalanság ; LpA Hangnyomás dB(A), KpA = KWA = 3 dB Bizonytalanság.
Nyilatkozat a zaj- és vibrációkibocsátásról (ISO 15744 and ISO 28927-2)
Az összes feltüntetett érték a jelen kiadvány dátumakor érvényes. A legfrissebb adatokért kérjük, látogassa meg a www.cp.com internetes oldalt.
Ezeket a közölt értékeket laboratóriumi vizsgálatokkal nyerték a megadott szabványokkal összhangban, és alkalmasak más gépek ugyanezen szabványok szerint meghatározott
értékeivel való összehasonlításra. A közölt értékek nem alkalmasak kockázatfelmérésre, és az egyes munkahelyeken mért értékek nagyobbak lehetnek, mint a deklarált
értékek. A tényleges behatási értékek és az egyéni felhasználó által elszenvedett károsodás kockázata egyediek és függenek a felhasználó munkavégzésének módjától, a
munkadarabtól és a munkahely kialakításától, valamint a behatás időtartamától és a felhasználó zikai állapotától. Mi, a CHICAGO PNEUMATIC TOOLS, nem lehetünk felelősek
a tényleges behatást tükröző értékek helyett a deklarált értékeknek olyan munkahelyi helyzet értékelésében történő felhasználásának következményeiért, amelyre nincs
ráhatásunk. Ez a szerszám a kéz és a kar vibrációját okozhatja nem megfelelő használatát esetén. A kezet és a kart érő vibrációkkal foglalkozó EU-útmutató a következő helyen
tölthető le: www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf Egészségfelmérési programot ajánlunk az olyan korai tünetek felismerésére,
amelyek kapcsolatban állhatnak a zaj- vagy vibrációs terheléssel, hogy az eljárásokat módosítani lehessen a helyzet további romlásának megakadályozására.
További vibrációs információk
E szerszám kéz- ill. karvibrációs szindrómát idézhet elő nem megfelelő használatát esetén.
Ezen kiegészítő vibrációs információk segítségül szolgálhatnak a munkaadók számára kötelezettségeik (például a 2002/44/EU EU direktívából adódóan) teljesítése során, e
szerszám használatával kapcsolatosan a munkásaik kézvibrációjából eredő veszélyek értékelésekor.
Szűk helyeken történő össze- és szétszerelési műveletek végzésére alkalmasak a racsnis csavarkulcsok.
• A megadott vibrációs érték a munkafordulatszámon jelentkező vibráció becslésére használatos. A csavarbehajtás során végzett folyamatos racsnizás az 4.1 m/s2és az 9.3 m/
s2 közötti tartományba eső vibrációt okozhat (a vibráció teljes értéke).
• Kizárólag akkor használja munkavégzésre e szerszámot más típusú csavarkulcsokkal, ha az alacsonyabb vibrációs kockázatot jelent és nem lehet más módon a munkát
kielégítően elvégezni.
• A vibrációkibocsátás nagyban függ a feladattól és a kezelő munkavégzési technikájától. Egyes alkalmazásoknál előfordulhat, hogy e tartományon kívül esik a vibráció.
• A kezelőknek optimalizálniuk kell a munkavégzési technikáikat és megfelelő csavarkulcsot kell kiválasztaniuk annak érdekében, hogy minimalizálják a racsnizási időt a
behajtás vagy a szerelt csavar kihajtása végén.
• E szerszám szándékolt alkalmazási körében úgy becsüljük, hogy normál működéskor csavaronként kemény kötés esetén 0,5 mp-nél kevesebb, míg lágy kötések esetén
maximum 3 mp racsnizási időre van szükség csavar behajtásakor. Rámutatunk arra, hogy a szerszám egy adott speciális célra történő használata esetén eltérő átlagos vibráció
léphet fel és az ilyen esetekben nyomatékosan ajánljuk a vibrációkibocsátás specikus kiértékelését.
Géptípus(ok):
• -
zionális felhasználásra.
•
Használat (lásd az ábrákat)
• Megfelelően rögzítse a tartozékokat a szerszámhoz.
• Az 1. ábrának megfelelően végezze az eszköz csatlakoztatását a tiszta és száraz levegőellátás biztosítására.
• A gép elindításához nyomja meg a fő kart (A). A gép fordulatszáma nő, ahogy növeli a nyomást a kioldókapcsolón. Engedje fel a kapcsolót a gép leállításához.
• A forgási irány módosításához ka kapcsolót (B) állítsa a 03. ábrán látható állásba.
• A kimeneti teljesítmény beállítására a 02. ábrának megfelelően fordítsa el a szabályozót (C).
kenés
• Használjon légvezeték-kenést SAE # 10 olajjal, percenként két csepp beállítással. Ha légvezeték-kenés nem használható,naponta egyszer adagoljon légmotorolajat a
bemenetbe.
Karbantartási utasítások
• Kövesse az adott ország környezetvédelmi előírásait az összes komponens biztonságos kezeléséhez és ártalmatlanításához.
• -
trészekért forduljon a gyártóhoz vagy a márkaképviselethez.
•
• 3 havonta szerelje szét és vizsgálja át a gépet, ha a gép minden nap használatban van. Cserélje ki a sérült vagy elhasználódott alkatrészeket.
•
Ártalmatlanítás
• A berendezés ártalmatlanításakor követni kell az adott ország jogszabályait.
•
• Javítást a gépen csak a műszaki karbantartó személyzet végezhet.
EU megfelelőségi nyilatkozat
Mi, a: CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
Géptípus(ok):: Racsnis kulcs
A kizárólagos felelősségünkre kijelentjük, hogy a következő termék:: CP825C & CP825CT Sorozatszám: 00000 - 99999
A termék származása : JAPAN
megfelel(nek) a tagországok törvényeiben megfogalmazott, alábbiakban szereplő tanácsi Irányelvek követelményeinek: „Gépek, berendezések“ 2006/42/EC (17/05/2006)
vonatkozó harmonizált szabvány(ok): EN ISO 11148-6:2012
Kibocsátó neve és beosztása : Pascal Roussy (R&D Manager)
Hely, dátum : Saint-Herblain, 01/2018
A műszaki leírás az EU-s képviselettől szerezhető be. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Minden jog fenntartva. A tartalom vagy annak egy részének illetéktelen felhasználása vagy másolása tilos. Ez különösen vonatkozik a védjegyekre, típusnevekre, cikkszámokra és rajzokra.
Eredeti utasítások
HU magyar (Hungarian) CP825C & CP825CT
Racsnis kulcs
Tehnični podatki
Model
Pogon
Navor
Hitrost
zraka Notranji premer
cevi Ø Dovod zraka
LpA
LwA
Vibracije
delovni maks. ahd K
1 2 3 5 6 7 8 9 10
[Palec] [Nm]
[ft-lb] [Obr/min] [Nl/s]
[SCFM]
[kg]
[lb]
[mm]
[Palec] [Palec] [dB(A)] [dB(A)] [m/s²] [m/s²]
maks. tlak 6.3 bar (90 psi)
ah: Raven vibracij, kMerilna negotovost ; LpAKpA = KWA = 3 dB Merilna negotovost.
Deklaracija o hrupu in vibracijah (ISO 15744 and ISO 28927-2)
Vse vrednosti veljajo kot tekoče od datuma te izdaje. Za najnovejše informacije obiščite stran www.cp.com.
Te navedene vrednosti so bile pridobljene z laboratorijskim testiranjem v skladu z navedenimi standardi in so primerne za primerjavo z drugimi deklariranimi vrednostmi drugih
testiranih orodij v skladu s temi standardi. Te vrednosti niso primerne za uporabo pri oceni tveganja. Vrednosti, izmerjene v posameznih delovnih prostorih, so lahko višje od
navedenih vrednosti. Dejanske vrednosti izpostavljenosti in nevarnosti za poškodbe, ki jih izkusi posamezni uporabnik, so edinstvene in odvisne od načina dela posameznika,
obdelovanca in zasnove delovne postaje; pa tudi od trajanja izpostavljenosti in telesnega stanja uporabnika. Mi, CHICAGO PNEUMATIC TOOLS, ne odgovarjamo za posledice
uporabe navedenih vrednosti namesto vrednosti, ki odražajo dejansko izpostavljenost, v individualni oceni tveganja na delovnem mestu, na katero ne moremo vplivati. To
orodje lahko ob neprimerni uporabi povzroči vibracijsko bolezen v dlaneh in rokah. Vodič EU za obvladovanje vibracij v dlaneh in rokah najdete na www. pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf Priporočamo program zdravstvenega nadzora za zgodnje odkrivanje simptomov, povezanih z izpostavljenostjo
vibracijam, da se lahko z ustreznimi organizacijskimi ukrepi preprečijo nadaljnje poškodbe.
Dodatne informacije o vibracijah
Če se uporabe tega orodja ne vodi pravilno, lahko povzroči vibracijski sindrom zapestja in rok.
Te dodatne informacije so lahko v pomoč delodajalcem pri izpolnjevanju svojih obveznosti (na primer iz direktive EU 2002/44/ES) pri ocenjevanju tveganj za svoje delavce, do
katerih pride zaradi vibracij zapestja in rok, ki so povezane z uporabo tega orodja.
Ključi z ragljo so primerni za dela sestavljanja in razstavljanja v zaprtih prostorih.
• Navedena vrednost vibracij se lahko uporabi za oceno vibracij med privijanjem. Neprestana uporablja raglje na privitem vijaku lahko povzroči emisijo vibracij v razponu 4.1 m/
s2do 9.3 m/s2(celotne vrednosti vibracij)
• To orodje uporabljajte samo za delo, ki se ga ne more izvesti z drugimi vrstami ključev z nižjim tveganjem zaradi vibracij.
• Emisije vibracij se zelo razlikujejo glede na nalogo in tehniko uporabnika. Pri nekaterih vrstah uporabe se lahko pojavijo emisije izven navedenega razpona.
• Uporabniki morajo optimirati svojo tehniko in izbrati primeren ključ, da minimizirajo čas delovanja raglje na koncu vsakega privijanja ali pri odvijanja sestavljenih povezav.
• Ocenjujemo, da mora biti čas delovanja raglje pri običajni namenski uporabi tega orodja na privit povezovalni element krajši od 0,5 s na posamezen element na trdni
povezavi in do 3 s na mehki povezavi. Poudarjamo, da uporaba orodja za točno določeno specializirano nalogo lahko povzroči drugačne povprečne emisije, tako da v takih primerih
priporočamo specično ocenjevanje emisij vibracij.
vrsta stroja (oziroma vrste)
• Ta izdelek je namenjen za namestitev in odstranitev vijakov za les, kovino in plastiko. Uporaba v druge namene ni dovoljena. Samo za profesionalno uporabo.
• Prosimo, pred zagonom pozorno preberite navodila.
Delovanje (glej slike)
• Dodatke pravilno pritrdite na orodje.
• Priključite napravo, kot je prikazano na sliki 01, na dovod čistega in suhega zraka.
• Za vklop stroja pritisnite glavno stikalo (A) Hitrost naprave se poveča s povečanjem pritiska na sprožilec. Napravo zaustavite tako, da spustite sprožilec.
• Za obratovanje v nasprotni smeri obrnite stikalo (B), kot prikazuje slika 03.
• Izhodno moč prilagodite, tako da obrnete regulator (C).
Mazivo
• Uporabite zračno mazalko oljem SAE # 10, prilagojeno na dve kapljici na minuto. Če zračne mazalke ni mogoče uporabiti, dodajte v odprtino za zračno motorno olje za dovod
enkrat na dan.
Navodila za vzdrževanje
• Sledite okoljskim predpisom lokalne države za varno ravnanje z vsemi komponentami in njihovo odlaganje.
• -
•
•
•
Odstranjevanje
•
•
• Popravilo sme izvajati le osebje za tehnično vzdrževanje.
EU izjava o skladnosti
Mi : CHICAGO PNEUMATIC Tool Co. LLC 1815 Clubhouse Road, Rock Hill, SC 29730 - USA
vrsta stroja (oziroma vrste): Ključ z ragljo
Na izključno lastno odgovornosti izjavljamo, da izdelek:: CP825C & CP825CT Serijska številka:: 00000 - 99999
Izvor izdelka : JAPAN
v skladu z zahtevami direktiv Sveta Evrope o približevanju zakonodaje držav članic glede : „strojev“ 2006/42/EC (17/05/2006)
veljavnih harmoniziranih standardov: EN ISO 11148-6:2012
Ime in funkcija izdajatelja : Pascal Roussy (R&D Manager)
Kraj in datum : Saint-Herblain, 01/2018
Tehnična kartoteka je na voljo. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2018, Chicago Pneumatic Tool Co. LLC
Originalna navodila
SL Slovenščina (Slovene) CP825C & CP825CT
Ključ z ragljo
Other manuals for CP825C
1
This manual suits for next models
1
Table of contents
Languages:
Other Chicago Pneumatic Power Tools manuals
Chicago Pneumatic
Chicago Pneumatic CP873C-HD User manual
Chicago Pneumatic
Chicago Pneumatic CP8848-2 User manual
Chicago Pneumatic
Chicago Pneumatic CP7600C Series User manual
Chicago Pneumatic
Chicago Pneumatic CP9964-71 User manual
Chicago Pneumatic
Chicago Pneumatic CP9426 User manual
Chicago Pneumatic
Chicago Pneumatic Quiet CP7830Q User manual
Chicago Pneumatic
Chicago Pneumatic CP828 Series User manual
Chicago Pneumatic
Chicago Pneumatic CP7782 Series User manual
Chicago Pneumatic
Chicago Pneumatic LBG 804 Maintenance and service guide
Chicago Pneumatic
Chicago Pneumatic Erickson CP3109-19 User manual
Chicago Pneumatic
Chicago Pneumatic CP7823 User manual
Chicago Pneumatic
Chicago Pneumatic CP826 User manual
Chicago Pneumatic
Chicago Pneumatic CP826 User manual
Chicago Pneumatic
Chicago Pneumatic CP 0006 Maintenance and service guide
Chicago Pneumatic
Chicago Pneumatic PT125-T3500-S13S User manual
Chicago Pneumatic
Chicago Pneumatic CP871C User manual
Chicago Pneumatic
Chicago Pneumatic CP7748 Series User manual
Chicago Pneumatic
Chicago Pneumatic CP8849 User manual
Chicago Pneumatic
Chicago Pneumatic CP7763 Series User manual
Chicago Pneumatic
Chicago Pneumatic MS 695 Maintenance and service guide
