Christopeit Sport RW 500 User manual

1
Heimsport-Trainingsgerät
Rudergerät
RW 500
Montage- und Bedienungsanleitung für
Bestell-Nr. 1960
Notice de montage et d’utilisation du
No. de commande 1960
Montage- en bedieningshandleiding voor
Bestellnummer 1960
DGB
NL
Notice de montage et d’utilisation du
No. de commande 1960
F
RU
Инструкция по монтажу и эксплуатации
№ заказа 1960

2
Inhaltsübersicht
1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2
4. Montageanleitung mit Explosionsdarstellungen Seite 3 - 4
6. Computeranleitung Seite 5
5. Bedienungs- und Übungsanleitung Seite 5
7. Reinigung, Lagerung, Wartung,
Störungsbeseitigung, Garantiebestimmungen Seite 6
8. Trainingsanleitung, Aufwärmübungen (Warm Up) Seite 7
3. Stückliste Seite 8 - 9
2. Einzelteileübersicht Seite 42 - 43
Sehr geehrte Kundin, sehr geehrter Kunde,
Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser
Montage- und Bedienungsanleitung.
Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich
jederzeit an uns wenden.
Ihre Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Contents Page 10
GBD
Wichtige Empfehlungen und Sicherheitshinweise
Unsere Produkte sind grundsätzlich TÜV-GS geprüft und entsprechen damit
dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber
nicht die nachfolgenden Grundsätze strikt zu befolgen.
1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für
den Aufbau des Gerätes beigefügten, gerätespezifischen Einzelteile verwen-
den. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand
des Lieferscheins und die Vollständigkeit der Kartonverpackung anhand
der Montageschritte der Montage- und Bedienungsanleitung kontrollieren.
2. Vor der ersten Benutzung und in regelmässigen Abständen den festen
Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der
sichere Betriebszustand des Trainingsgerätes gewährleistet ist.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuch-
tigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete
Massnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch
dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt
mit Feuchtigkeit und Nässe ist auszuschliessen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen
und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage
(z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern
um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und
zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. ge-
eignete, eigene Werkzeuge verwenden. Schweissablagerungen am Gerät
sind direkt nach Trainingsende zu entfernen.
7. ACHTUNG! Systeme der Herzfrequenzüberwachung können ungenau
sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Scha-
den oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist
daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher
maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen
darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training,
der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren
Malzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für
therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für even-
tuelle Reparaturen nur Original-Ersatzteile verwenden. ACHTUNG! Sollten
Teile bei Benutzung des Gerätes übermäßig heiss werden ersetzen sie diese
umgehend und sichern sie das Gerät gegen Benutzung solange es noch
nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw.
die markierte, maximale Einstellposition und ordnungsgemässe Sicherung
der neu eingestellten Position achten.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur
immer von einer Person zum Trainieren benutzt werden, und die Trainings
leistung sollte insgesamt 60 Min./tägl. nicht überschreiten.
11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-
Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen
sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings
nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum
Trainingsgerät gewählt werden, grundsätzlich dem Fuss einen festen Halt
geben und eine rutschfeste Sohle besitzen.
12. ACHTUNG! Wenn Schwindelgefühle, Übelkeit, Brustschmerzen und
andere abnormale Symptome wahrgenommen werden, das Training ab-
brechen und an einen geeigneten Arzt wenden.
13. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur
bestimmungsgemäss und von entsprechend informierten und unterwiesenen
Personen benutzt werden.
14. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Ge-
rät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung
geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte
Kinder ist durch geeignete Massnahmen auszuschliessen.
15. Es ist darauf zu achten, dass der Trainierende und andere Personen
sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch
bewegenden Teilen begeben oder befinden.
16. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den
normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sam-
melpunkt für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung
oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stofflichen Verwertung oder anderen Formen der
Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze
unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsor-
gungsstelle.
17. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes
im Sinne der Umwelt nicht mit dem Hausmüll entsorgen sondern in dafür
vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen
abgeben.
18. Bei diesem Gerät handelt es sich um ein geschwindigkeitsunabhängiges
Gerät.
19. Das Gerät ist mit einer 10-stufigen Widerstandseinstellung ausgestattet.
Diese ermöglichen eine Verringerung bzw. Erhöhung des Bremswider-
standes und damit der Trainingsbelastung. Dabei führt das Drehen des
Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 1 zu einer
Verringerung des Bremswiderstandes und damit der Trainingsbelastung.
Das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung
der Stufe 10 zu einer Erhöhung des Bremswiderstandes und damit der
Trainingsbelastung.
20. Dieses Gerät ist gemäss der EN ISO 20957-1:2013 + EN 957-7:1998 H/C
geprüft und zertifiziert worden. Die zulässige maximale Belastung (=Körper-
gewicht) ist auf 120 kg festgelegt worden. Dieser Gerätecomputer entspricht
den grundlegenden Anforderungen der EMV Richtlinie 2014/30EU .
21. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu
betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Do-
kumentation mitzugeben.
Sommaire Page 18
Inhoudsopgave Pagina 26
F
NL
RU
Обзор содержания CTP. 34
Achtung:
Vor Benutzung
Bedienungsanleitung lesen!

3
Montageanleitung
Entnehmen Sie alle Einzelteile der Verpackung, legen diese
auf den Boden und kontrollieren die Vollzähligkeit grob an-
hand der Montageschritte dieser Montage- und Bedienungs-
anleitung. Zu beachten ist dabei, dass einige Teile direkt mit
dem Grundgestell verbunden sind und vormontiert wurden.
Des Weiteren sind auch einige andere Einzelteile schon zu
Einheiten Zusammengefügt worden. Dieses soll Ihnen den
Zusammenbau des Gerätes erleichtern und schneller durch-
führbar machen. Montagezeit: ca. 25 min.
Schritt 1:
Montage des hinteren Fußrohres (4) am
Sitzrahmen (3).
1. Schieben Sie den hinteren Fuß (4) in die Auf-
nahme am Ende des Sitzrahmens (3) ein und
schrauben Sie diesen mittels vier Schrauben
M8x16 (13), Unterlegscheiben (20) und Fe-
derringen (19) am Sitzrahmen (3) fest.
Schritt 3:
Montage des vorderen Fußrohres (2) am Grundrahmen (1).
1. Legen Sie das vordere Fußrohr (2) in die vorderste Aufnahme
am Grundrahmen (1) ein und schrauben Sie diese mittels zwei
Schlossschrauben M8x45 (9), Unterlegscheiben (20), Feder-
ringen (19) und Hutmuttern (15) fest.
Schritt 2:
Montage des Sitzes (28).
1. Drehen Sie den Gummianschlag (36) mit der Schraube (13) aus
dem Sitzrahmen (3) heraus.
2. Schieben Sie den Sitzrahmen (3) in dargestellter Richtung durch
den Sitzschlitten (28), sodass sich 4 Rollen (der Sitzhalterung)
oben auf der Oberseite und 2 Rollen unten auf der Unterseite
des Sitzschlittens (28) befinden.
3. Schrauben Sie anschließend an vorgesehener Stelle unter dem
Sitzrahmen (3) den Gummianschlag (36) an.
Deutsch

4
Schritt 7:
Kontrolle
1. Alle Verschraubungen und Steckverbindungen auf ordnungs-
gemäße Montage und Funktion prüfen. Die Montage ist hiermit
beendet.
2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstel-
lungen mit dem Gerät vertraut machen und die individuellen
Einstellungen vornehmen.
Anmerkung:
Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren,
da diese bei ggf. später einmal erforderlichen Reparaturen bzw.
Ersatzteilbestellungen benötigt werden.

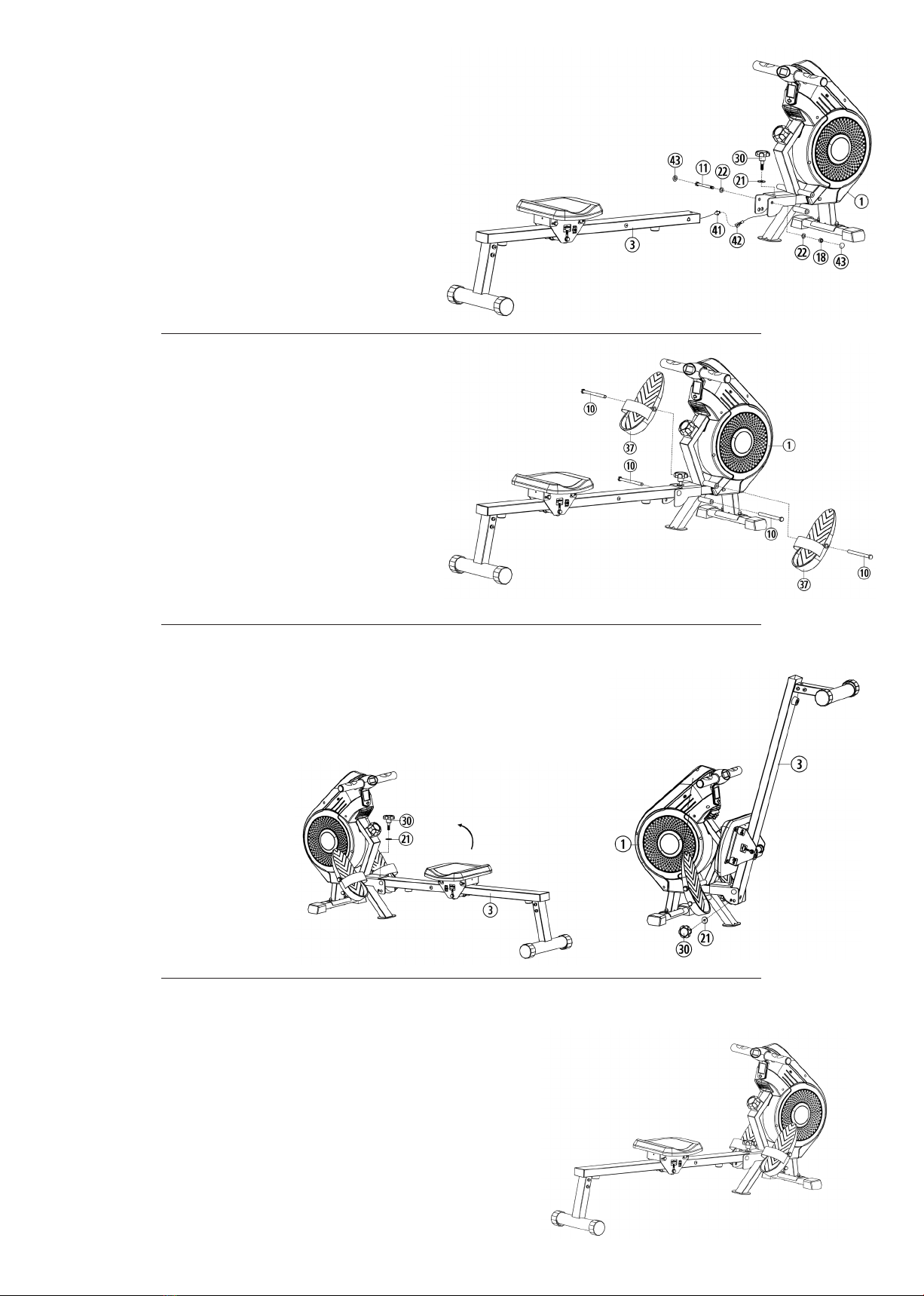

Schritt 5:
Montage der Fußschalen (37) am Grundrahmen (1).
1. Schrauben Sie die Fußschalen (37), mittels der Schraube (10)
in entsprechender Position in die dafür vorgesehene Aufnahme
unten am Grundrahmen (1) fest. Schrauben Sie die Schraube
(10) in entsprechender Position in die dafür vorgesehene Auf-
nahme unten am Grundrahmen (1) fest.
Schritt 4:
Montage des Sitzrahmens (3) am Grundrahmen (1).
1. Führen Sie den Sitzrahmen (3) zur entsprechenden Aufnahme
am Grundrahmen (1) und verbinden sie das Sensorkabel (41)
mit dem Verbindungskabel (42).
2. Legen Sie den Sitzrahmen (3) in die Aufnahme am Grundrah-
men (1) ein, sodass die Bohrungen des Sitzrahmens (3) und des
Grundrahmens (1) fluchten und schrauben Sie den Sitzrahmen
(3) mittels der Schraube M10x105 (11), Unterlegscheiben (22)
und Mutter (18) am Grundrahmen (1) fest.
Die Schraube (11) nicht zu fest drehen damit sich der Sitzrah-
men hochklappen lässt.
3. Sichern Sie den Sitzrahmen für das Training durch Eindrehen
der Sterngriffschraube (30) mit Unterlegscheibe (21).
Schritt 6:
Funktion des Klappmechanismusses
1. Um das Gerät platzsparend zu lagern, drehen Sie die
Sterngriff¬schraube (30) mit Unterlegscheibe (21) heraus, klap-
pen Sie den Sitzrahmen vertikal hoch und sichern Sie diese
Position durch seitliches Eindrehen der Sterngriffschraube (30)
mit Unterlegscheibe (21) an entsprechender Stelle am Grund-
rahmen (1) in den Sitzrahmen (3).

5
Deutsch

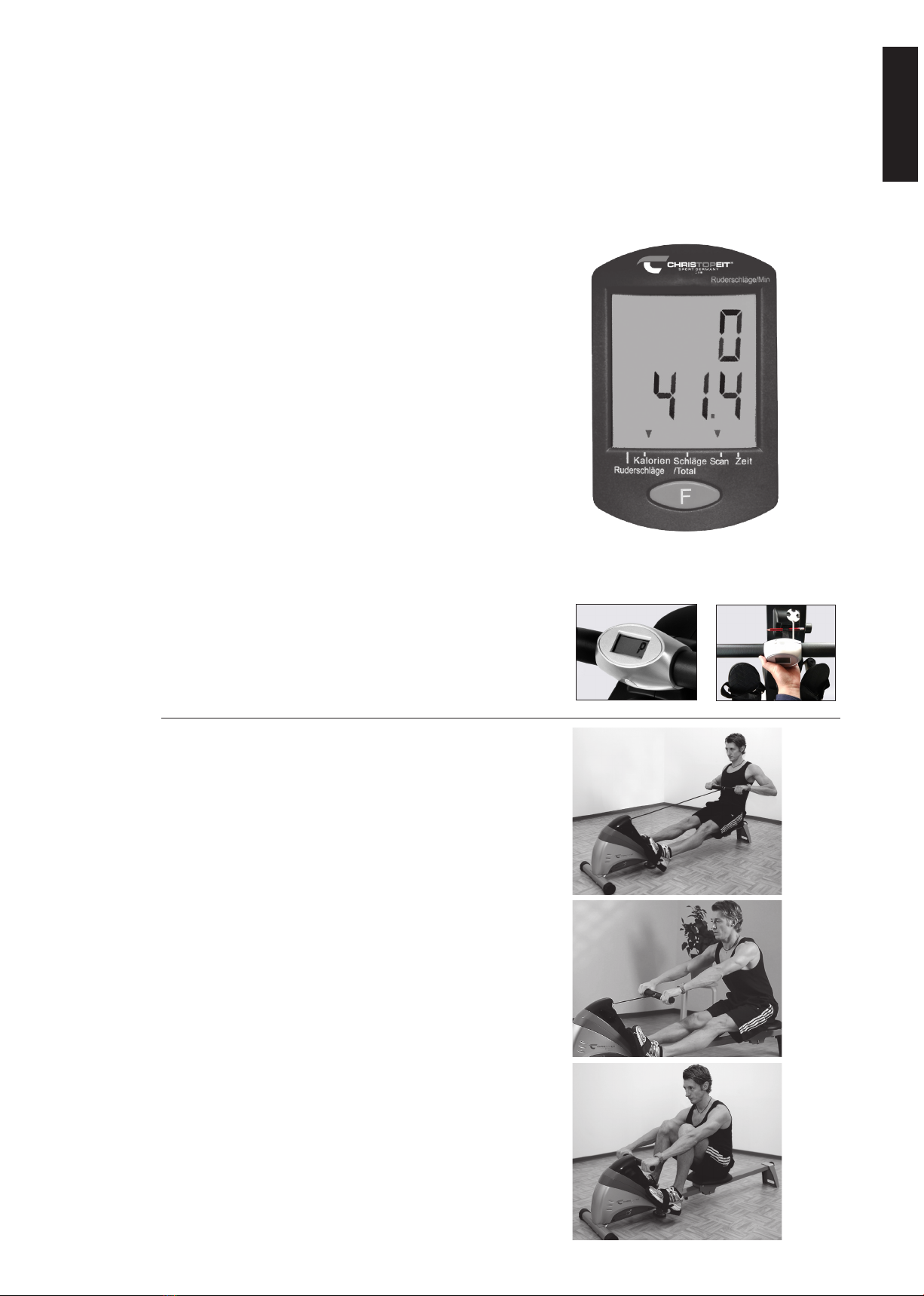

Computeranleitung
Der mitgelieferte Computer bietet den größten Trainingskomfort. Jeder
trainingsrelevante Wert wird in einem entsprechenden Sichtfenster ange-
zeigt.
Vom Trainingsbeginn an werden die benötigte Zeit, die Ruderschläge, der
ungefähre Kalorienverbrauch, Schläge / Minute und die Ruderschläge TOTAL
angezeigt. Alle Werte werden von Null an aufwärts zählend festgehalten.
Der Computer schaltet sich durch kurzes Drücken der Taste oder einfa-
chem Trainingsbeginn ein. Der Computer beginnt alle Werte zu erfassen
und anzuzeigen.
In der oberen Anzeige werden die Schläge pro Minute angezeigt. In der
unteren Anzeige alle anderen Werte.
Um den Computer zu stoppen, einfach das Training beenden. Der Computer
stoppt alle Messungen und hält die zuletzt erreichten Werte fest. Die zuletzt
erreichten Werte in den Funktionen Zeit, Kalorien und Ruderschläge werden
gespeichert und bei einer Wideraufnahme des Trainings kann von diesen
Werten aus weitertrainiert werden.
Der Computer schaltet sich ca. 4 Minuten nach Beendigung des Trainings
automatisch ab. Alle bis dahin erreichten Werte werden gespeichert und
bei einer Wideraufnahme des Trainings wieder angezeigt. Es kann dann
ausgehend von diesen Werten weitertrainiert werden.
Anzeigen:
1. „ZEIT“-Anzeige:
Es wir die aktuell benötigte Zeit in Minuten und Sekunden angezeigt.
Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt.
2. „Ruderschläge“-Anzeige:
Es werden die aktuellen Ruderschläge angezeigt.
Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt.
3. „Schläge/Minute“ -Anzeige:
Es wird die aktuelle Geschwindigkeit in Ruderschläge pro Minute ange-
zeigt.
Eine Speicherung der zuletzt erreichten Werte, wie zuvor beschrieben, erfolgt
für diese Funktion nicht.
(Höchstgrenze der Anzeige 199 Schläge pro Minute)
4. „Kalorien“-Anzeige:
Es wird der aktuelle Stand der verbrauchten Kalorien in ca. (Kcal) angezeigt.
Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt.
5. „Schläge Total“ Anzeige:
Es wird die Summe der zurückgelegten Ruderschläge aller Trainingsein-
heiten angezeigt. Die Daten dieser Anzeige werden nur bei Auswechseln
der Batterien gelöscht.
6. „SCAN“-Funktion:
Wird diese Funktion ausgewählt, werden im fortlaufenden Wechsel von
ca. 5 Sekunden die aktuellen Werte aller Funktionen nacheinander angezeigt.
1. Taste:
Durch ein kurzes, einmaliges Drücken der Taste kann von einer zur anderen
Funktion gewechselt werden; d.h. die jeweilige Funktion ausgewählt wer-
den. Die jeweils ausgewählte Funktion wird durch ein Symbol im jeweiligen
Sichtfenster angezeigt.
Durch ein längeres Drücken der Taste (ca. 3 Sekunden) erfolgt eine Löschung
aller zuletzt erreichten Werte aller Anzeigen mit Ausnahme der Werte in der
„Schäge-Total“-Anzeige.
Puls-Display (Pulse):
Zeigt die Herzfrequenz an, wenn die Hände an den Pulssensoren aufliegen.
Die Pulsanzeige verfügt innen über Batterien (Batterie 2x Micro “AAA“).
Das Gehäuse kann durch Aufschrauben geöffnet werden um die Batterien
zu ersetzen.
Bedienungs- und Übungsanleitung
Übung 1
a) Beginnen Sie diese Übung mit gestreckten Beinen, Knie zusam-
men, Körper aufrecht.
b) Beugen Sie sich nach vorn, ohne die Knie zu beugen, greifen
Sie die Zugstange und ziehen Sie diese zurück, bis der Körper
wieder aufrecht ist.
Beachten Sie: Die Zugstange sollte mit den Armen (nicht mit dem
Körper) zurückgezogen werden, bis die Hände geschlossen zum
Körper sind.
c) Bringen Sie die Zugstange wieder in Startposition.
d) Ruhen Sie einen Augenblick und beginnen dann die Übung erneut
ruhig und stetig.
Übung 2
a) Beginnen Sie diese Übung aufrecht sitzend, den Sitz so weit wie
möglich nach vorn, Knie gebeugt.
b) Mit den Beinen zurückdrücken, Knie zusammen und zur gleichen
Zeit die Zugstange zu sich ziehen.
c) Das Ziehen fortsetzen, bis die Beine gestreckt sind und Ihre
Hände geschlossen zum Körper sind.
d) Lockern Sie Arme und Beine, lassen den Sitz nach vorn gleiten,
bis Sie die Ausgangsposition wieder erreichen und beginnen Sie
die Übung von vorn.

6
Reinigung, Wartung und Lagerung des Heimtrainers:
1. Reinigung
Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung.
Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere
aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch
Beschädigungen verursacht werden.
Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung
in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuch-
tigkeit vom Gerät fern.
2. Lagerung
Entnehmen Sie die Batterien aus dem Computer bei Beabsichtigung
das Gerät länger als 4 Wochen nicht zu nutzen. Klappen Sie den
Sitzrahmen aufrecht hoch bis dieser einrastet. Wählen Sie einen
trockenen Lagerort Im Haus und geben Sie etwas Sprüh-Öl das
Gewinde der Sterngriffschraube, sowie des Schnellverschlusses.
Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Son-
neneinstrahlung und Staub zu schützen.
3. Wartung
Wir empfehlen alle 50 Betriebsstunden eine Überprüfung der
Schraubenverbindungen auf festen Sitz, welche bei der Montage
hergestellt wurden. Alle 100 Betriebsstunden sollten Sie etwas
Sprüh-Öl an die an das Gewinde der Sterngriffschraube und des
Schnellverschlusses geben.
Störungsbeseitigung:
Wenn Sie die Funktionsstörung nicht anhand der aufgeführten
Informationen beheben können, so kontaktieren Sie Ihren Händler
oder den Hersteller.
Problem Mögliche
Ursache
Lösung
Der Computer
schaltet sich
durch Drücken
einer Taste nicht
ein.
Keine Batterien
eingesetzt oder
Batterien leer
Überprüfen Sie die Batterien im
Batteriefach auf ordnungsge-
mäßen Sitz oder wechseln Sie
diese aus.
Der Computer
zählt nicht und
schaltet sich
durch Beginn
des Trainings
nicht ein.
Fehlender
Sensorimpuls
aufgrund nicht
ordnungsgemä-
ßer oder gelöster
Steckverbin-
dung.
Überprüfen Sie die Steckverbin-
dung des Computers und des
Sensors am Verbindungskabel
auf ordnungsgemäßen Sitz.
Der Computer
zählt nicht und
schaltet sich
durch Beginn
des Trainings
nicht ein.
Fehlender
Sensorimpuls
aufgrund nicht
ordnungsgemä-
ßer Position des
Sensors.
Überprüfen Sie den Abstand
von Sensor zum Magneten.
Ein Magnet ist am Sitzschlitten
befestigt und sollte im
Abstand von kleiner als < 5mm
am Sensor vorbeikommen.

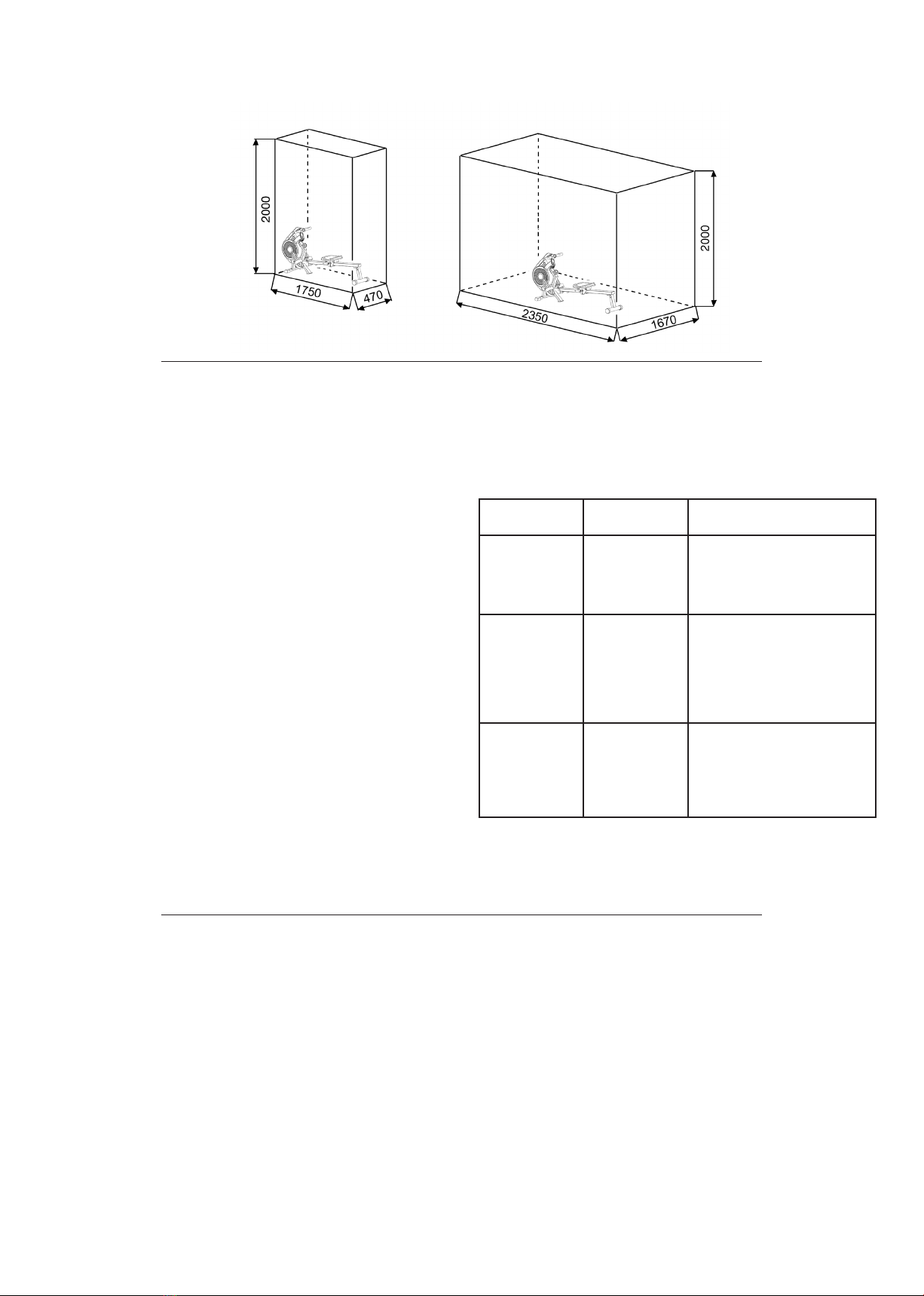

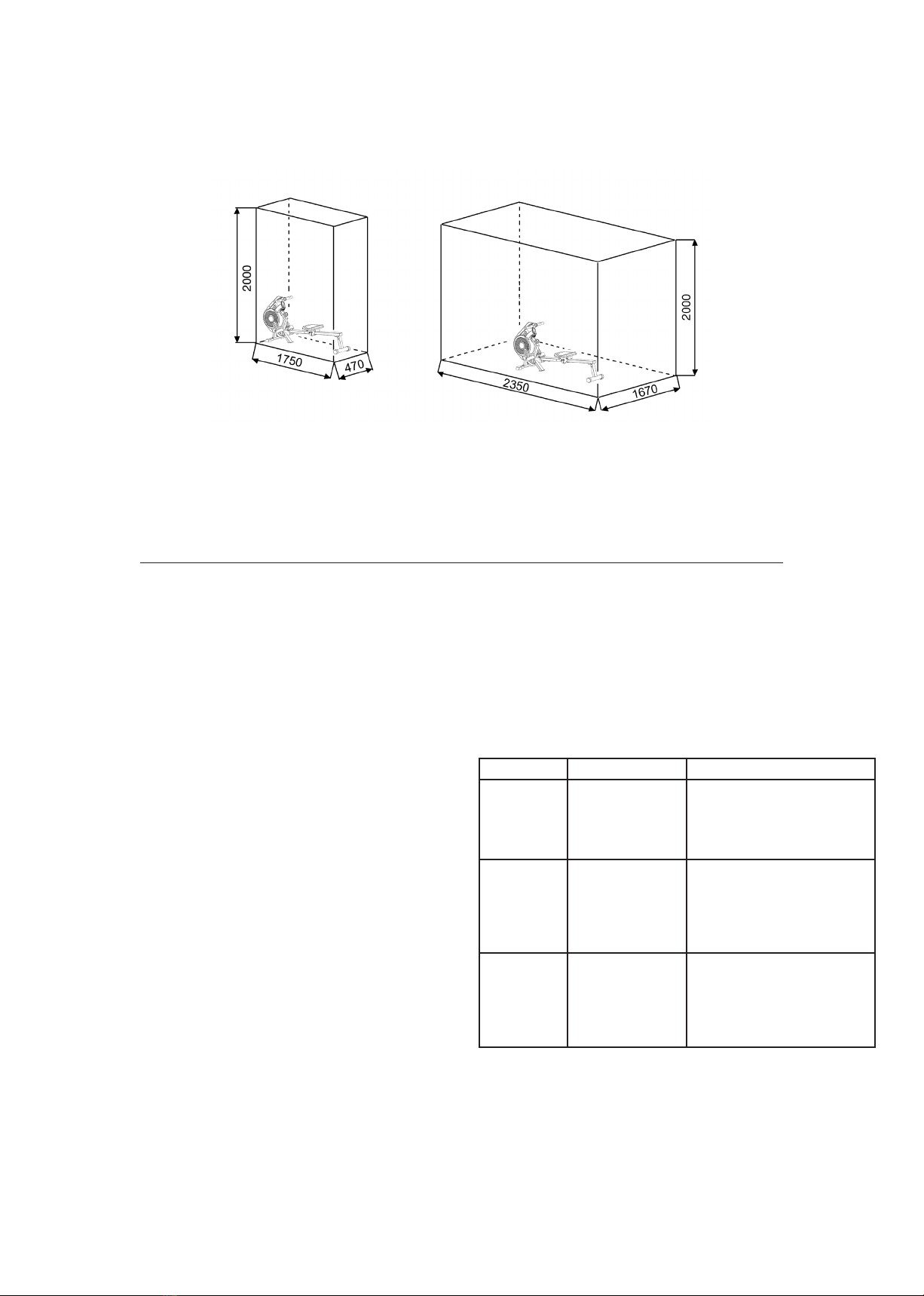

Trainingsfläche in mm
(für Gerät und Benutzer)
Freifläche in mm
(Trainingsfläche und Sicherheitsfläche
(umlaufend 60cm))
Garantiebestimmungen
Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt
mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden
eventuelle Mängel kostenlos beseitigt.
Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich
dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie
durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand
besteht die Befugnis des Austausches ohne Garantieverlust Eine Instand-
setzung am Aufstellort ist ausgeschlossen.
Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung
geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung
oder Garantieverlust zur Folge.
Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Ver-
schleißteilen oder Beschädigungen durch missbräuchliche oder unsach-
gemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige
Absprache mit unserer Service Abteilung vorgenommen werden, erlischt
die Garantie.
Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der
Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend
zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!
Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung
der Garantiezeit.
Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes
entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind
ausgeschlossen.
Hersteller:
Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert

7
Deutsch

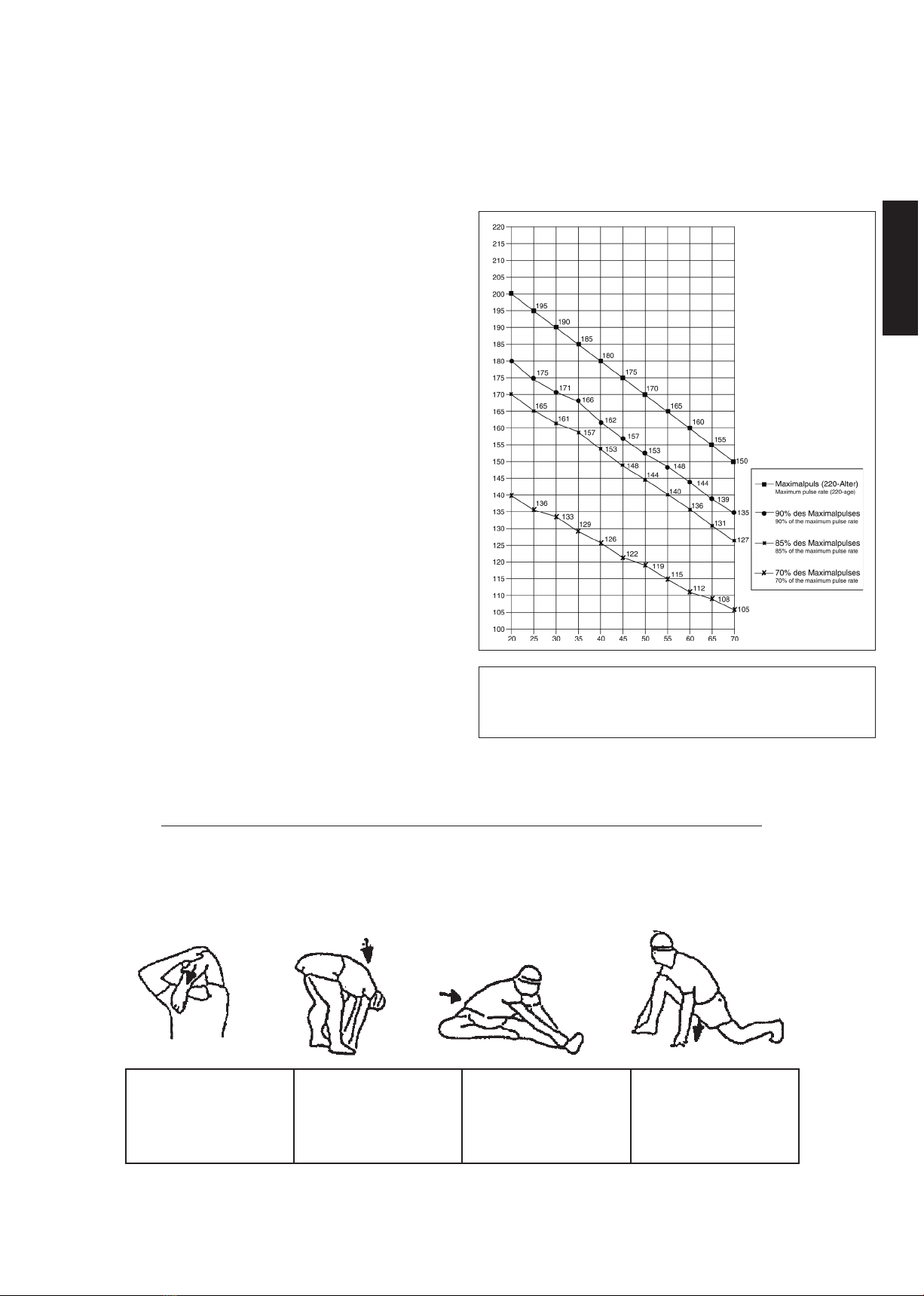

Berechnungsformeln: Maximalpuls = 220 - Alter
90% des Maximalpuls = (220 - Alter) x 0,9
85% des Maximalpuls = (220 - Alter) x 0,85
70% des Maximalpuls = (220 - Alter) x 0,7
Trainingsanleitung
Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen,
müssen für die Bestimmung des erforderlichen Trainingsaufwandes die
folgenden Faktoren beachtet werden:
1. Intensität:
Die Stufe der körperlichen Belastung beim Training muß den Punkt der
normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit
und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert für ein
effektives Training kann dabei der Puls sein. Dieser sollte sich während
des Trainings in dem Bereich zwischen 70% und 85% des Maximalpulses
befinden (Ermittlung und Berechnung siehe Tabelle und Formel).
Während der ersten Wochen sollte sich der Puls während des Trainings
im unteren Bereich von 70% des Maximalpulses befinden. Im Laufe der
darauffolgenden Wochen und Monate sollte die Pulsfrequenz langsam bis
zur Obergrenze von 85% des Maximalpulses gesteigert werden. Je größer
die Kondition des Trainierenden wird, desto mehr müssen die Trainingsan-
forderungen gesteigert werden, um in den Bereich zwischen 70% und 85%
des Maximalpulses zu gelangen. Dieses ist durch eine Verlängerung der
Trainingsdauer und/oder einer Erhöhung der Schwierigkeitsstufen möglich.
Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen
Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungs-
fehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu
folgenden Hilfsmitteln greifen:
a. Puls-Kontroll-Messung auf herkömmliche Weise (Abtasten des Pulsschla-
ges z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute).
b. Puls-Kontroll-Messung mit entsprechend geeigneten und geeichten Puls-
Mess-Geräten (im Sanitäts- Fachhandel erhältlich).
2. Häufigkeit:
Die meisten Experten empfehlen die Kombination einer gesundheitsbewuß-
ten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß,
und körperlicher Ertüchtigungen drei- bis fünfmal in der Woche.
Ein normaler Erwachsener muß zweimal pro Woche trainieren, um seine
derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und
sein Körpergewicht zu verändern, benötigt er mindestens drei Trainingsein-
heiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainings-
einheiten pro Woche.
3. Gestaltung des Trainings
Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen:
„Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“.
In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr
langsam gesteigert werden. Dieses ist durch gymnastische Übungen über
eine Dauer von fünf bis zehn Minuten möglich.
Danach sollte das eigentliche Training („Trainings-Phase“) beginnen. Die
Trainingsbelastung sollte erst einige Minuten gering sein und dann für eine
Periode von 15 bis 30 Minuten so gesteigert werden, daß sich der Puls im
Bereich zwischen 70% und 85% des Maximalpulses befindet.
Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem
Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“
noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn
Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen
durchgeführt werden.
Aufwärmübungen (Warm Up)
Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch um den
Körper auf die Trainingsphase entsprechend vorzubereiten. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren
ist. Diese Position dann etwas halten.
Greifen Sie mit der linken
Hand hinter den Kopf an die
rechte Schulter und ziehen
Sie mit der rechten Hand
etwas an der linken Arm-
beuge. Nach 20Sek. Arm
wechseln.
Beugen Sie sich soweit wie
möglich nach vorn und las-
sen Sie die Beine fast durch-
gestreckt. Zeigen Sie dabei
mit den Fingern in Richtung
Fußspitze. 2 x 20Sek.
Setzen sie sich mit einem
Bein gestreckt auf den Bo-
den und beugen Sie sich vor
und versuchen Sie den Fuß
mit den Händen zu errei-
chen. 2 x 20Sek.
Knien Sie sich in weitem
Ausfallschritt nach vorn und
stützen Sie sich mit den
Händen auf dem Boden ab.
Drücken Sie das Becken
nach unten. Nach 20 Sek.
Bein wechseln.
Nach den Aufwärmübungen durch etwas schütteln die Arme und Beine lockern.
Hören Sie nach der Trainingsphase nicht abrupt auf, sondern radeln Sie gemütlich noch etwas ohne Widerstand aus um wieder in die normale Puls-Zone
zu gelangen. (Cool down) Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der
Extremitäten zu beenden.
Weitere Informationen zum Thema Aufwärmübungen, Dehnungsübungen
oder allgemeine Gymnastikübungen finden Sie in unserem Downloadbereich
unter www.christopeit-sport.net
4. Motivation
Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training.
Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten
und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut
gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem
Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln
und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

8
Stückliste - Ersatzteilliste
RW 500 Art.-Nr.1960
Technische Daten: Stand: 01.10.2019
RW 500 ist ein Rudergerät für Ganzkörpertraining.
Effektives Training von Oberkörper, Schultern, Rücken,
Armen und Beinen
Große Wirkung mit wenig Aufwand
• ideal für Rumpfübungen
• Handpulsmessung am Haltegriff mit separater Anzeige
• Trainingscomputer mit Puls
• Magnetbremssystem
• 10- fach verstellbarer Zugwiderstand
• gepolsterter Komfortsitz mit kugelgelagerten Rollen
• nach Gebrauch platz sparend klappbar
• Bedienungsfreundlicher Computer mit digitaler Anzeige von:
Zeit, Ruderschläge, Ruderschläge/Minute, Schläge/Total,
ca. Kalorienverbrauch und Scan
• stabile Ausführung bis zu einem Körpergewicht von
max. 120 kg geeignet
Stellmaße ca. (L x B x H): 175 x 47 x 76 cm
Stellmaße hochgeklappt ca. (L x B x H): 90 x 47 x 133 cm
Gerätegewicht = 25 Kg
Abb-
Nr.
Bezeichnung Abmessung
mm
Menge
Stück
Montiert an
Abb-Nr.
ET-Nummer
1 Grundrahmen 1 3 33-1960-01-SW
2 Fuß vorne 1 1 33-1960-02-SW
3 Sitzrahmen 1 1+4 33-1960-03-SW
4 Fuß hinten 1 3 33-1960-04-SW
5 Sitzschlittenteil rechts 1 28 33-1960-05-SW
6 Sitzschlittenteil Links 1 28 33-1960-06-SW
7 Metallschutzbügel 2 5+6 33-1960-06-SW
8 Zugstange 1 1 33-1860-02-SW
9 Schlossschraube M8x45 2 1+2 39-10124-VC
10 Sechskantschraube M12x155 4 1+37 39-10331-CR
11 Sechskantschraube M10x105 1 1+3 39-10154
12 Sechskantschraube M8x125 3 5-6+29 39-10446
13 Innensechskantschraube M8x16 10 3-6+28-36 39-9823
14 Kreuzschlitzschrauben 4.2x18 18 85L+85R 36-9111-38-BT
15 Hutmutter M8 2 1+2 39-9900-CR
16 Selbstsichernde Mutter M6 4 5-6+61 39-9861-SW
17 Selbstsichernde Mutter M8 3 5+6 39-9918-CR
18 Selbstsichernde Mutter M10 2 1+3 39-9981
19 Unterlegscheibe für M8 11 1-6+28 39-9864
20 Federring 8//16 16 1-6+28 39-9862-CR
21 Unterlegscheibe 10//32 1 1+30 39-10053
22 Unterlegscheibe 10//20 4 1+3 39-9989-CR
23 Augenschraube M6x40 4 5-6+61 39-10000
24 U - Scheibe 4 5-6+61 39-9713-56-BT
25 Schraube M5x7 4 7 39-9944
26 Distanzstück 1 6 5+6 36-1960-04-BT
27 Kugellager 6 5+6 36-1260-16-BT
28 Sitz 1 5+6 36-1960-05-BT
29 Sitzrolle 3 5+6 36-1960-06-BT
30 Sterngriffschraube M10x25 1 1+3 36-1260-06-BT
31 Rechteckstopfen 1 3 36-1960-07-BT
32L Fußkappe mit Transportrolleneinheit links 1 1 36-1960-08-BT
32R Fußkappe mit Transportrolleneinheit rechts 1 1 36-1960-09-BT
33 Excenterkappe 2 4 36-9906310-BT
34 Zugband 1 61 36-1960-10-BT
35 Griffüberzug 2 8 36-1860-05-BT
36 Endanschlag 2 3 36-1960-11-BT
Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie
in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an uns.
Internet Service- und Ersatzteilportal:
www.christopeit-service.de
Adresse: Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Telefon: [phone] - 6 06 70
Telefax: +49 (0) 20 51 - 6 06 74 4
e-mail: [email protected]
www.christopeit-sport.com
0 5 10 15 20 25 30 35 40 50 60 70 80 90 100 mm
Dieses Produkt ist nur für den privaten Heimsportbereich ge-
dacht und nicht für gewerbliche oder kommerzielle Nutzung
geeignet. Heimsportnutzung Klasse H/C

9
Abb-
Nr.
Bezeichnung Abmessung
mm
Menge
Stück
Montiert an
Abb-Nr.
ET-Nummer
37 Fußschale 2 1 36-1260-10-BT
38 Kabelschutz 1 3 36-1660-15-BT
39 Magnet 1 5+6 36-1960-14-BT
40 Endstopfen 2 8 36-1260-21-BT
41 Sensor 1 42 36-1960-15-BT
42 Verbindungskabel 1 41 36-1960-16-BT
43 Schraubenkappe 2 3 36-9988108-BT
44a Pulsanzeige 1 44.b+45 36-1860-03-BT
44b Pulsanzeigengehäuse 1 44.a+45 36-1860-04-BT
45 Pulssensor mit Kabel 2 44a 36-1860-08-BT
46 Schraube 3.5x20 4 44a+44b 36-1860-07-BT
47 Mutter M10x1 2 50 39-9820
48 Achse 2 50+56 36-1960-17-BT
49 Kugellager 4 48 36-1960-18-BT
50 Wickeleinheit 1 45L-45R+48 36-1960-19-BT
51 Stift 1 50 36-1960-20-BT
52 Unterlegscheibe 10//14 1 56 36-1121
53 Kugellager 2 48+50 36-1960-21-BT
54 Kugellager Sitz 1 48+50 36-1960-22-BT
55 Freilauflager 1 48+50 36-1960-23-BT
56 Riemenrad 1 48 36-1960-24-BT
57 Schraube 4.2x15 4 58+61 39-9943
58 Schwungmasse 1 61 36-1960-25-BT
59 Mutter M10x1 2 48+61 39-9820-SI
60 Distanzstück 2 1 48+61 36-1960-26-BT
61 Windrad 1 85L-85R+48 36-1960-27-BT
62 Achsmutter M10x1 1 48+61 39-9820-SW
63 Distanzbuchse 1 2 64 36-1960-28-BT
64 Zugbandrolle 1 1 36-1960-29-BT
65 Sechskantschraube M10x105 1 64 39-1053
66 Griffablage 1 1 36-1960-30-BT
67 Computer 1 1 36-1960-03-BT
68 Lüftungsauslass 1 1 36-1960-31-BT
69 Sicherungsring 5 1 36-1960-32-BT
70 Federring 5 1 36-1260-30-BT
71 Kugellager 5 1 36-1960-33-BT
72 Rolle 5 1 36-1960-34-BT
73 Sicherungsring 5 1 36-1960-35-BT
74 Flachriemen 1 56+61 36-1960-36-BT
75 Magnetbügelfeder 1 79 36-1960-37-BT
76 Sechskantschraube M8x20 1 80 39-10095-SI
77 Unterlegscheibe 8//32 1 80 30-10166
78 Distanzbuchse 2 2 80 36-1960-38-BT
79 Magnetbügel 1 1 36-1960-12-BT
80 Achsmutter M10x1 4 51+61 39-9820
81 Schraube M5x15 4 66 36-9329712-BT
82 Widerstandsregulierung 1 1 36-1260-04-BT
83 Unterlegscheibe 5//20 1 82 39-10011
84 Schraube 1 82 36-9329713-BT
85L Verkleidung links 1 1+85R 36-1960-01-BT
85R Verkleidung rechts 1 1+85L 36-1960-02-BT
86 Elastikband 1 8+50 36-1960-13-BT
87 Werkzeug-Set 1 36-1960-39-BT
88 Montage- und Bedienungsanleitung 1 36-1960-40-BT
Deutsch

10
Important Recommendations and
Safety Instructions
Our products are all TÜV-GS tested and therefore represent the highest
current safety standards. However, this fact does not make it unnecessary
to observe the following principles strictly.
1. Assembly the machine exactly as described in the installation instructions
and use only the enclosed, specific parts of the machine. Before assembling,
verify the completeness of the delivery against the delivery notice and the
completeness of the carton against the assembly steps in the installation
and operating instructions.
2. Check the firm seating off all screws, nuts and other connections before
using the machine for the first time and at regular intervals to ensure that
the trainer is in a safe condition.
3. Set up the machine in a dry, level place and protect it from moisture and
water. Uneven parts of the floor must be compensated by suitable measures
and by the provided adjustable parts of the machine if such are installed.
Ensure that no contact occurs with moisture or water.
4. Place a suitable base (e.g. rubber mat, wooden board etc.) beneath the
machine if the area of the machine must be specially protected against
indentations, dirt etc.
5. Before beginning training, remove all objects within a radius of 2 metres
from the machine.
6. Do not use aggressive cleaning agents to clean the machine and employ
only the supplied tools or suitable tools of your own to assemble the machine
and for any necessary repairs. Remove drops of sweat from the machine
immediately after finishing training.
7. WARNING! Systems of the heart frequency supervision can be inexact.
Excessive training can lead to serious health damage or to the death. Consult
a doctor before beginning a planned training programme. He can define
the maximum exertion (pulse, Watts, duration of training etc.) to which you
may expose yourself and can give you precise information on the correct
posture during training, the targets of your training and your diet. Never
train after eating large meals.
8. Only train on the machine when it is in correct working order. Use original
spare parts only for any necessary repairs. WARNING! Replace the worm
parts immediately and keep this equipment out of use until repaired.
9. When setting the adjustable parts, observe the correct position and the
marked, maximum setting positions and ensure that the newly adjusted
position is correctly secured.
10. Unless otherwise described in the instructions, the machine must only
be used for training by one person at a time. The exercise time should not
overtake 60 min./daily.
11. Wear training clothes and shoes which are suitable for fitness training
with the machine. Your clothes must be such that they cannot catch dur-
ing training due to their shape (e.g. length). Your training shoes should be
appropriate for the trainer, must support your feet firmly and must have
non-slip soles.
12. WARNING! If you notice a feeling of dizziness, sickness, chest pain or
other abnormal symptoms, stop training and consult a doctor.
13. Never forget that sports machines are not toys. They must therefore
only be used according to their purpose and by suitably informed and
instructed persons.
14. People such as children, invalids and handicapped persons should
only use the machine in the presence of another person who can give aid
and advice. Take suitable measures to ensure that children never use the
machine without supervision.
15. Ensure that the person conducting training and other people never move
or hold any parts of their body into the vicinity of moving parts.
16. At the end of its life span this product is not allowed to dispose over
the normal household waste, but it must be given to an assembly point for
the recycling of electric and electronic components. You may find the symbol
on the product, on the instructions or on the packing.
The materials are reusable in accordance with their marking. With the re-use,
the material utilization or the protection of our environment. Please ask the
local administration for the responsible disposal place.
17. To protect the environment, do not dispose of the packaging materials,
used batteries or parts of the machine as household waste. Put these in the
appropriate collection bins or bring them to a suitable collection point.
18.This machine is a speed in-dependant machine.
19. The machine is equipped with 10-speed resistance adjustment. This
makes it possible to reduce or increase the braking resistance and thereby
the training exertion. Turning the adjusting knob for the resistance setting
towards stage 1 reduces the braking resistance and thereby the training
exertion. Turning the adjusting knob for the resistance setting towards
stage 10 increases the braking resistance and thereby the training exertion.
20. This machine has been tested and certified in compliance with EN ISO
20957-1:2013 + EN 957-7:1998 H/C. The maximum permissible load (=body
weight) is specified as 120 kg. This item’s computer corresponds to the
basic demands of the EMV Directive of 2014/30EU .
21. The assembly and operating instructions is part of the product. If selling
or passing to another person the documentation must be provided with
the product.
Contents
1. Important Recommendations and Safety Information Page 10
2. Assembly Instructions With Exploded Diagrams Page 11 - 12
3. Computer instructions Page 13
4. Operating and exercising instructions Page 13
5. Cleaning, Storage, Checks, Troubleshooting, Page 14
6. Training Instructions, Warm up exercises (Warm Up) Page 15
7. Parts List Page 16 - 17
8. Summary of Parts Page 42 - 43
GB Dear customer,
We congratulate you on your purchase of this home training sports unit and
hope that we will have a great deal of pleasure with it. Please take heed
of the enclosed notes and instructions and follow them closely concerning
assembly and use.
Please do not hesitate to contact us at any time if you should have any
questions.
Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert

11
English
Assembly Instructions
Remove all the separate parts from the packaging, lay them
on the floor and check that all are there on the basis of the
packing list in these instructions for assembly and use. Please
note that a number of parts have been connected directly to
the main frame and preassembled.In addition, there are seve-
ral other individual parts that have been attached to separate
units. This will make it easier and quicker for you to assemble
the equipment. Assembly time: 25 min.
Step 1:
Attach the rear foot (4) at seat slide (3).
1. Put the rear foot (4) into the holder at seat
frame (3) and screw it tightly by using 4
screws M8x16 (13), washers (20) and spring
washers (19).
Step 3:
Attach the Front Foot (2) at main frame (1).
1. Place the front foot (2) into the holder in front of the main fra-
me (1) and screw it tightly by using 2 carriage bolts M8x45 (9),
washers (20), spring washers (19) and cap nuts (15).
Step 2:
Attach the seat (28) at seat slide (3).
1. Remove the cushion pad (36) and screw (13) from seat rail (3).
2. Push the seat frame (3) through the seat slide (28) as showed,
so that 4 pulleys can roll onto the top side and 2 pulleys can roll
onto the bottom side of seat frame (3).
3. Fix the cushion pad (36) at appropriate position on bottom side
of seat frame (28).

12
Step 7:
Checks
1. Check the correct installation and function of all screwed and
plug connections. Installation is thereby complete.
2. When everything is in order, familiarise yourself with the ma-
chine at a low resistance setting and make your individual ad-
justments.
Note:
Please keep the tool set and the instructions in a safe place as
these may be required for repairs or spare parts orders becoming
necessary later.
Step 4:
Attach the seat frame (3) at main frame (1).
1. Place the seat frame (3) against the main frame (1) and connect
the sensor cable (41) with connection cable (42).
2. Place the seat frame (3) into the holder of main frame (1), so that
the holes pattern and screw the seat frame (3) at main frame (1)
loosely by using screw M10x105 (11), washer (22) and nut (18).
(The seat frame (3) should be fold up easily.)
3. Secure the seat frame (3) during training through screw in the
star grip screw (30) with washer (21).
Step 5:
Attach the pedals (37) at main frame (1).
1. Put a pedal (37) on screw (10) and tighten the pedals (37) at
main frame (1) into appropriate position. Screw a screw (10)
in main frame (1) into appropriate position.
Step 6:
How to fold up.
1. To storage the item, screw out the star grip screw (30) with
washer (21) and fold up the Seat frame (3) of item into vertical-
ly position. Secure this position with star grip screw (30) and
washer (21) into the appropriate position at side of main frame
(1).

13
English
Computer instructions
The supplied computer allows the most convenient training. Every value
relevant to training is displayed in a corresponding window.
From the beginning of the training session, the required time, beats / minute,
rower beats, the approximate calory consumption and the beats Total are
displayed. All values are counted from zero upwards.
The computer is switched on by briefly pressing the key or simply by be-
ginning training. The computer begins to register and display all values.
The strokes per minute is indicated on the upper display. All other values
are indicated on the lower display.
To stop the computer, just stop training. The computer stops all measure-
ments and retains the last attained values. The last attained values in the
functions TIME, ROWER BEATS, CALORIES are stored and training can
continue with these values when training is resumed.
The computer switches of automatically approx. 4 minutes after training is
stopped. All values attained until that time are stored and are displayed
again when training is resumed. It is then possible to continue training from
these values.
Displays:
1. „Zeit“ display:
The currently required time is displayed in minutes and seconds.
The values last attained by this function are stored.
2. „Ruderschläge“ display:
The current rowing beats are displayed. The values last attained by this
function are stored
3. ”Schläge/Minute” (beats per minute) display:
The current speed in beats per minute is displayed. The values most recently
reached can not be saved in this function, as described above.
(Max. display limit is 199 beats per minute)
4. „Kalorien“ display:
The current status of the consumed calories (Kcal) is displayed.
The values last attained by this function are stored.
5. „Schläge-Total“ display:
The current rowing beats of all trainings sessions are displayed.
The values last attained by this function are stored
6. „SCAN“ function:
If this function is selected, the current values of all functions are displayed
successively in a constant sequence approx. every 5 seconds.
1. Key:
Pressing this key once briefly makes it possible to change from one function
to another. The currently selected function is indicated by an icon in the
respective window.
If the key is held longer (approx. 3 seconds), all last attained values are
deleted with the exception of the values in the “Schläge-Total” display.
Pulse-Display:
Shows actually heart rate data. The pulse display has 2 batteries inside
(Battery type 2x Micro “AAA“).
The housing can be opened by screws, to replace the batteries.
Operating and exercising instructions
Exercise 1
a) Begin this exercise with your legs straight, knees together and
the upper part of your body upright.
b) Bend forward without bending your knees, grip the handle bar
and pull back until the upper part of your body is upright again.
Important: The oar levers should be pulled back with the arms (and
not with the body) until your hands have reached your body.
c) Bring the handle bar back to the starting position again.
d) Rest for a moment and then carry out the exercise again, repeating
it quietly and continuously.
Exercise 2
a) Begin this exercise sitting upright with the seat as far forward as
possible and your knees bent.
b) Push back with the legs keeping your knees together and at the
same time pulling the handle bar towards you.
c) Continue pulling until your legs are straight and your hands have
reached your body.
d) Relax your arms and legs and let the seat slide forward until you
have reached the start position (a) again and then repeat the
exercise again.

14
Cleaning, Checks and Storage of the home bike:
1. Cleaning
Use only a less wet cloth for cleaning.
Caution: Never use benzene, thinner or other aggressive cleaning
agents for surface cleaning as this damage caused.
The device is only for private home use and for use suitable indoors.
Keep the unit clean and moisture from the device.
2. Storage
Remove the batteries from the computer while intending the unit
for more than 4 weeks not to use. Fold up the seat frame until it is
locked. Choose a dry storage in-house and spray some oil to the
thread of the handlebar bolt and on the thread of the quick release
for fold up function. Cover the bike to protect it from being discolor
by any sunlight and dirty through dust.
3. Checks
We recommend every 50 hours to review the screw connections for
tightness, which were prepared in the assembly. Every 100 operating
hours, you should spray some oil at the thread of the handlebar bolts
and to the thread of quick release for fold up function.
Troubleshooting
If you cannot solve the problem with the following information,
please contact the authorized service center.
Problem Possible Cause Solution
Computer
has no value
at Display if
you press any
key.
No Batteries insert
or batteries empty
Check the position of batte-
ries at battery compartment or
replace batteries.
Computer is
not counting
data and do
not switch
on after start
cycling.
Sensor impulse
missing base on
not well plugged
connection
Check the plug connections at
computer and under the fold up
constrcution.
Computer is
not counting
data and do
not switch
on after start
cycling.
Sensor impulse
missing base on
not correct position
of sensor.
Check the distance between
magnet and sensor. The magnet
which is positioned at seat slide
should have only less than
< 5mm distance against the
sensor position.
Training area in mm
(for home trainer and user)
Free area in mm
(Training area and security area
(rotating 60cm))

15
English
Training instructions
You must consider the following factors in determining the amount of training
effort required in order to attain tangible physical and health benefits:
1. Intensity:
The level of physical exertion in training must exceed the level of normal
exertion without reaching the point of breathlessness and / or exhaustion.
A suitable guideline for effective training can be taken from the pulse rate.
During training this should rise to the region of between 70% to 85% of
the maximum pulse rate (see the table and formular for determination and
calculation of this).
During the first weeks, the pulse rate should remain at the lower end of this
region, at around 70% of the maximum pulse rate. In the course of the follo-
wing weeks and months, the pulse rate should be slowly raised to the upper
limit of 85% of the maximum pulse rate. The better the physical condition
of the person doing the exercise, the more the level of training should be
encreased to remain in the region of between 70% to 85% of the maximum
pulse rate. This should be done by lengthening the time for the training and
/ or encreasing the level of difficulty.
If the pulse rate is not shown on the computer display or if for safety reasons
you wish to check your pulse rate, which could have been displayed wrongly
due to error in use, etc., you can do the following:
a. Pulse rate measurement in the conventional way (feeling the pulse at the
wrist, for example, and counting the number of beats in one minute).
b. Pulse rate measurement with a suitable specialised device (available from
dealers specialising in health-related equipment).
2.Frequency
Most experts recommend a combination of health-conscious nutrition, which
must be determined on the basis of your training goal, and physical training
three times a week. A normal adult must train twice a week to maintain his
current level of condition. At least three training sessions a week are required
to improve one’s condition and reduce one’s weight. Of course the ideal
frequency of training is five sessions a week.
3. Planning the training
Each training session should consist of three phases: the warm-up phase,
the training phase, and the cool-down phase. The body temperature and
oxygen intake should be raised slowly in the warm-up phase. This can be
done with gymnastic exercises lasting five to ten minutes.
Then the actual training (training phase) should begin. The training exertion
should be relatively low for the first few minutes and then raised over a period
of 15 to 30 minutes such that the pulse rate reaches the region of between
70% to 85% of the maximum pulse rate.
In order to support the circulation after the training phase and to prevent
aching or strained muscles later, it is necessary to follow the training phase
with a cool-down phase. This should be consist of stretching exercises and
/ or light gymnastic exercises for a period of five to ten minutes.
Calculation formula: Maximum pulse rate = 220 - age
(220 minus your age)
90% of the maximum pulse rate = (220 - age) x 0.9
85% of the maximum pulse rate = (220 - age) x 0.85
70% of the maximum pulse rate = (220 - age) x 0.7
Warm up exercises (Warm Up)
Start your warm up by walking on the spot for at least 3 minutes and then perform the following gymnastic exercises to the body for the training phase to
prepare accordingly. The exercises do not overdo it and only as far run until a slight drag felt. This position will hold a while.
Reach with your left hand
behind your head to the right
shoulder and pull with the
right hand slightly to the left
elbow. After 20sec. switch
arm.
Bend forward as far forward
as possible and let your
legs almost stretched. Show
it with your fingers in the
direction of toe. 2 x 20sec.
Sit down with one leg
stretched out on the floor
and bend forward and try
to reach the foot with your
hands. 2 x 20sec.
Kneel in a wide lunge for-
ward and support yourself
with your hands on the
floor. Press the pelvis down.
Change after 20 sec leg.
You find further information on the subject warm-up exercises, stretch exer-
cises or general gymnastics exercises in our download area under www.
christopeit-sport.net
4. Motivation
The key to a successful program is regular training. You should set a fixed
time and place for each day of training and prepare yourself mentally for the
training. Only train when you are in the mood for it and always have your goal
in view. With continuous training you will be able to see how you are progres-
sing day by day and are approaching your personal training goal bit by bit.
After the warm-up exercises by some arms and legs shake loose.
Don’t finish the exercise phase abruptly, but will cycle leisurely something without resistance from to return to the normal pulse-zone. (Cool down) We re-
commend the warm-up exercises at the end of the training be conducted and to end your workout with shaking of the extremities.

16
Illu No. Designation Dimensions Quantity
mm
Attached to il-
lustration No.
ET number
1 Main frame 1 3 33-1960-01-SW
2 Front bottom tube 1 1 33-1960-02-SW
3 Guide rail 1 1+4 33-1960-03-SW
4 Rear support frame 1 3 33-1960-04-SW
5 Right support frame 1 28 33-1960-05-SW
6 Left support frame 1 28 33-1960-06-SW
7 U baffle plate 2 5+6 33-1960-06-SW
8 Handlebar 1 1 33-1860-02-SW
9 Carriage bolt M8x45 2 1+2 39-10124-VC
10 Hex bolt M12x155 4 1+37 39-10331-CR
11 Hex bolt M10x105 1 1+3 39-10154
12 Hex bolt M8x125 3 5-6+29 39-10446
13 Hex socket pan head screw M8x16 10 3-6+28-36 39-9823
14 Cross head screws 4.2x18 18 85L+85R 36-9111-38-BT
15 Cap nut M8 2 1+2 39-9900-CR
16 Nylon nut M6 4 5-6+61 39-9861-SW
17 Nylon nut M8 3 5+6 39-9918-CR
18 Nylon nut M10 2 1+3 39-9981
19 Spring washer for M8 11 1-6+28 39-9864
20 Washer 8//16 16 1-6+28 39-9862-CR
21 Washer 10//32 1 1+30 39-10053
22 Washer 10//20 4 1+3 39-9989-CR
23 Eye bolt M6x40 4 5-6+61 39-10000
24 U-shape washer 4 5-6+61 39-9713-56-BT
25 Cross head screw M5x7 4 7 39-9944
26 Spacer 6 5+6 36-1960-04-BT
27 Bearing 6 5+6 36-1260-16-BT
28 Saddle 1 5+6 36-1960-05-BT
29 Wheel 3 5+6 36-1960-06-BT
30 Hand grip screw M10x25 1 1+3 36-1260-06-BT
31L Square tube plug left 1 3 36-1960-07-BT
32R Front end cap left 1 1 36-1960-08-BT
32 Front end cap right 1 1 36-1960-09-BT
33 Rear end cap 2 4 36-9906310-BT
34 Fabric belt 1 61 36-1960-10-BT
35 Foam grip 2 8 36-1860-05-BT
36 Cushion 2 3 36-1960-11-BT
Parts List – Spare Parts List
RW 500 Order No. 1960
Technical data: Issue: 01.10.2019
RW 500 is full body workout rowing machine.
Effective training of upper body, shoulders, back,
arms and legs.
Great effect with little effort
• Ideal for hull exercises
• Integrated hand pulse measurement in the drawbar
• Exercise computer with pulse
• Magnet brake system
• 10-step manual resistance adjustment
• Padded comfort seat with ball bearing rollers
• foldable to save space after use
• Large LCD display with digital display of:
time, strokes, stroke per minute, strokes total,
calories consumption and scan.
• Stable design up to a body weight of max.120 kg
Dimension approx. (L x W x H): 175 x 47 x 76 cm
Dimension folded (L x W x H): 90 x 47 x 133 cm
Product weight approx. 25 kg
0 5 10 15 20 25 30 35 40 50 60 70 80 90 100 mm
Please contact us if any components are defective or missing, or if
you need any spare parts or replacements in future.
Internet service- and spare parts data base:
www.christopeit-service.de
Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert
Telefon: [phone] - 6 06 70
Telefax: +49 (0) 20 51 - 6 06 74 4
e-mail: [email protected]
www.christopeit-sport.com
This product is created only for private Home sports activity
and not allowed to us in a commercial or professional area.
Home Sport use class H/C

17
English
37 Pedal 2 1 36-1260-10-BT
38 Cable save 1 3 36-1660-15-BT
39 Round magnet with bracket 1 5+6 36-1960-14-BT
40 End cap 2 8 36-1260-21-BT
41 Sensor wire 1 42 36-1960-15-BT
42 Extension wire 1 41 36-1960-16-BT
43 Ball cap 2 3 36-9988108-BT
44a Pulse display 1 44.b+45 36-1860-03-BT
44b Pulse display housing 1 44.a+45 36-1860-04-BT
45 Pulse sensor 2 44a 36-1860-08-BT
46 Cross head screws 3.5x20 4 44a+44b 36-1860-07-BT
47 Nut M10x1 2 50 39-9820
48 Flywheel axle 2 50+56 36-1960-17-BT
49 Bearing 4 48 36-1960-18-BT
50 Fabric belt wheel 1 45L-45R+48 36-1960-19-BT
51 Pin 1 50 36-1960-20-BT
52 Washer 10//14 1 56 36-1121
53 Bearing 2 48+50 36-1960-21-BT
54 Bearing seat 1 48+50 36-1960-22-BT
55 Free wheel bearing 1 48+50 36-1960-23-BT
56 Belt wheel 1 48 36-1960-24-BT
57 Cross countersunk head screw 4.2x15 4 58+61 39-9943
58 Aluminum ring 1 61 36-1960-25-BT
59 Nut M10x1 2 48+61 39-9820-SI
60 Spacer 1 48+61 36-1960-26-BT
61 Fan wheel 1 85L-85R+48 36-1960-27-BT
62 Axle nut thin M10x1 1 48+61 39-9820-SW
63 Sleeve 1 2 64 36-1960-28-BT
64 Pulley 1 1 36-1960-29-BT
65 Hex bolt M10x105 1 64 39-1053
66 Grip storage 1 1 36-1960-30-BT
67 Computer 1 1 36-1960-03-BT
68 Air outlet 1 1 36-1960-31-BT
69 Secure ring 5 1 36-1960-32-BT
70 Spring washer 5 1 36-1260-30-BT
71 Bearing 5 1 36-1960-33-BT
72 Wheel 5 1 36-1960-34-BT
73 Snap spring 5 1 36-1960-35-BT
74 Belt 1 56+61 36-1960-36-BT
75 Spring 1 79 36-1960-37-BT
76 Hex bolt M8x20 1 80 39-10095-SI
77 Washer 8//32 1 80 30-10166
78 Sleeve 2 2 80 36-1960-38-BT
79 Magnetic bracket 1 1 36-1960-12-BT
80 Axle Nut M10x1 4 51+61 39-9820
81 Cross tapping Screw M5x15 4 66 36-9329712-BT
82 Tension controller 1 1 36-1260-04-BT
83 Washer 5//20 1 82 39-10011
84 Cross tapping Screw 1 82 36-9329713-BT
85L Chain cover left 1 1+85R 36-1960-01-BT
85R Chain cover right 1 1+85L 36-1960-02-BT
86 Rope 1 8+50 36-1960-13-BT
87 Tool Set 1 36-1960-39-BT
88 Assembly and exercise instructions 1 36-1960-40-BT

18
Recommandations importantes et
consignes de sécurité
Nos produits sont systématiquement soumis au contrôle TÜV-GS et
sont ainsi conformes aux normes de sécurité actuelles les plus élevées.
Cependant, cela ne dégage pas de l’obligation de suivre strictement les
indications suivantes.
1. Monter l’appareil en suivant exactement les instructions de montage et
n’utiliser que les pièces spécifiques à l’appareil et ci-jointes pour le mon-
tage de l’appareil. Avant le montage en lui-même, contrôler l’intégralité
de la livraison à l’aide du bon de livraison et l’intégralité des emballages
en carton à l’aide de la instructions de montage dans les instructions de
montage et d’utilisation.
2. Avant la première utilisation et à intervalles réguliers, contrôler si tous les
écrous, vis et autres raccords sont bien serrés, afin d’assurer un état de
service sûr de l’appareil d’entraînement.
3. Mettre en place l’appareil à un endroit sec et plan, et le protéger contre
l’humidité. Les inégalités du sol doivent être compensées par des mesures
appropriées et par les pièces réglables de l’appareil, prévues à cet effet, si
présentes. Il faut exclure tout contact avec l’humidité et l’eau.
4. Dans la mesure où le lieu de montage doit être protégé contre des points
de pression, des saletés ou autres, prévoir un support antidérapant (p. ex.
tapis en caoutchouc, plaque en bois etc.) sous l’appareil.
5. Avant de commencer l’entraînement, enlever tous les objets dans un
rayon de 2 mètres autour de l’appareil.
6. Pour nettoyer l’appareil, ne pas utiliser de détergents agressifs, et pour le
montage ainsi que d’éventuelles réparations, n’utiliser que les outils fournis
ou des outils appropriés. Les traces de sueur sur l’appareil doivent être
enlevées tout de suite après l’entraînement.
7. RESPECT! Des systèmes de la fréquence de coeur peuvent être in-
exacts. Le fait de s‘entraîner excessif sait dommage de santé sérieux ou
mènent vers la mort
Un entraînement inadapté ou excessif peut entraîner des risques pour la
santé. C’est pourquoi, avant de commencer un entraînement précis, il faut
consulter un médecin. Ce dernier peut définir les sollicitations maximales
(pouls, watts, durée d’entraînement etc.) auxquelles on peut se soumettre,
et donner des renseignements exacts sur les conditions de l’entraînement,
les objectifs et l’alimentation. Il ne faut pas s’entraîner après un repas lourd.
8. Ne s’entraîner avec l’appareil que lorsque celui-ci est en parfait état de
fonctionnement. Pour les réparations éventuelles, n’utiliser que des pièces
de rechange originales. RESPECT! Si des parties sont excessivement
chaudes à l‘utilisation de l‘appareil ils remplacent immédiatement celui-ci
et sûr cet équipement de l‘utilisation jusqu‘à réparé.
9. Pour le réglage des pièces, faire attention à régler la bonne position ou
la position de réglage maximale marquée, et à bloquer correctement la
nouvelle position réglée.
10. Si rien d’autre n’est indiqué dans le mode d’emploi, l’appareil ne doit être
utilisé que par une personne pour l’entraînement. Le temps d‘entraînement
ne devait pas dépasser au total 60 Min./ chaque jour.
11. Il faut porter des vêtements et des chaussures adaptés à un entraînement
fitness avec l’appareil. Les vêtements doivent être conçus de manière à ce
que de par leur forme (p. ex. longueur), ils ne puissent pas rester accrocher
pendant l’entraînement. Les chaussures d’entraînement doivent être choisies
en fonction de l’appareil, doivent systématiquement bien tenir le pied et
posséder une semelle antidérapante.
12. RESPECT! Si des sensations de vertige, des nausées, des douleurs
dans la poitrine ou d’autres symptômes anormaux se font sentir, arrêter
l’entraînement et consulter un médecin adapté.
13. Il faut savoir que les appareils de sport ne sont pas des jouets. C’est pour-
quoi, ils ne doivent être utilisés que de manière conforme à l’emploi prévu
et uniquement par des personnes informées et initiées en conséquence.
14. Les personnes, telles que les enfants, les invalides ou les handicapés,
ne doivent utiliser l’appareil qu’en présence d’une autre personne qui peut
fournir son aide ou donner des instructions. Il faut exclure l’utilisation de
l’appareil par des enfants sans surveillance, par des mesures appropriées.
15. Il faut faire attention à ce que la personne qui s’entraîne, ainsi que
d’autres personnes, ne se trouvent jamais dans la zone des pièces encore
en mouvement.
16. Ce produit ne peut pas être enlevé les déchets à la fin de sa durée
de vie sur les déchets budgétaires normaux, main doit être livre à un point
collectif pour le recyclage des appareils électriques et électroniques. Le
symbole sur le produit du mode d’emploi ou de l’emballage fait rem arguer
sur cela.
Les matières sont réutilisables conformément à leur marquage. Avec le
réemploi, la valorisation matérielle ou d’autres formes de valorisation vous
apportez des appareils de contralto, une contribution importante à la pro-
tection a notre environnement. Veuillez demander lors de l’administration
communale le poste d’enlèvement des déchets constant.
17. Les matériaux d’emballage, les piles vides et les pièces de l’appareil
doivent être évacués en respectant l’environnement, pas avec les ordures
ménagères, mais dans les containers de collecte prévus à cet effet, ou remis
aux services de collecte adaptés.
18. Cet appareil est un appareil non d`pendant de la vitesse.
19. L’appareil est équipé d’un réglage de résistance à 10 niveaux. Cela
permet de réduire ou d’augmenter la résistance de freinage et ainsi le niveau
d’entraînement. En tournant le bouton de réglage de la résistance vers niveau
1, cela entraîne une diminution de la résistance de freinage et ainsi du niveau
d’entraînement. En tournant le bouton de réglage de la résistance vers le
niveau 10, cela entraîne une augmentation de la résistance de freinage et
ainsi du niveau d’entraînement.
20. Cet appareil a été contrôlé et certifié suivant les normes EN ISO 20957-
1:2013 + EN 957-7:1998 H/C. La charge (=poids) maximale admise a été
fixée à 120 kg. Cet ordinateur d‘appareils correspond aux demandes fon-
damentales d‘elle EMV Directive en 2014/30EU.
21. Les instructions de montage et d‘utilisation doivent être considérées
comme faisant partie du produit. Cette documentation doit être fournie lors
de la vente ou du passage du produit.
Sommaire
1. Recommandations importantes et règles
de sécurité Page 19
2. Notice de montage avec écorchés Page 22 - 23
3. Manuel d’utilisation du calculateur électronique Page 21
4. Notice d’utilisation et d’entraînement Page 21
5. Nettoyage, stockage, Entretien, Corrections Page 22
6. Recommandations pour l’entraînement
Exercices d‘échauffement (Warm Up) Page 23
7. Nomenclature Page 24 - 25
8. Aperçu des pièces Page 42 - 43
FChère cliente, cher client,
Nous vous félicitons pour l’achat de ce cycle d’entraînement intérieur et
nous vous souhaitons beaucoup de plaisir avec.
Veuillez respecter et suivre les indications et les instructions de montage
et d’emploi.
Si vous avez des questions, vous pouvez bien sûr vous adresser à nous.
Très cordiales salutations Top-Sports Gilles GmbH
Friedrichstr. 55
42551 Velbert

19
Français
Instructions de montage
Sortez toutes les pièces de l’emballage, posez-les sur le sol et
contrôlez si rien ne manque en vous basant sur la montage
etape de cette Notice de montage et d’utilisation. Il faut tenir
compte du fait que certaines pièces ont été reliées au cadre
et prémontrées.
Quelques autres pièces ont également déjà été jointes. Ceci
afin de faciliter et d’accélérer le montage définitif. Temps de
Montage: 25 min.
Étape n° 1:
Montage du tube d’appui arrière (4) sur le
cadre de selle (3).
1. Insérez le tube d’appui arrière (4) dans
l’ouverture située au bout du cadre de la
selle (3) et vissez le à l’aide de quatre vis
M8x16 (13), rondelle elastique bombée (20)
et de quatre rondelles (19) au cadre de la
selle (3).
Étape n° 3:
Montage du tube d’appui avant (2) sur le châssis (1).
1. Insérez le tube d’appui avant (2) dans l’ouverture situé à l’avant
du châssis (1) et vissez-le à l’aide de deux vis M8x45 (9), de
deux rondelles (20), rondelle elastique bombée (19) et de deux
écrous (15).
Étape n° 2:
Montage du siège (28).
1. Enlever le butée en caoutchouc (36) et de vis (13) du châssis de
siège (3)
2. Glissez la transport de selle (28) sur le cadre de selle (3) dans
la direction représentée de sorte que quatre roulettes (de la
trans¬port de selle) se retrouvent au-dessus du cadre et mon-
tage de deux en-dessous sur le fixation.
3. Prenez les butoir en caoutchouc (36) et vissez-les à cadre de
selle (28).

20
Étape n° 4:
Montage du cadre de selle (3) sur le châssis (1).
1. Insérez le cadre de selle (3) sur le châssis (1) et raccordez le
câble du palpeur (42) au câble de connexion (42).
2. Assemblez le cadre de selle (3) et le châssis (1) dans l’ouverture
prévue de sorte que les trous du cadre de selle (3) et ceux
si¬tués au niveau du châssis (1) correspondent. Vissez le cadre
de selle (3) sur le châssis (1) à l’aide d’une vis M10x105 (11),
deux rondelles (22) et d’un écrou (18). Ne pas serrer trop fort
afin que le cadre puisse être replié à la verticale.
3. Secure le cadre de selle avant chaque utilisation en serrant la
vis moletée avec étoile (30) avec rondelle (21).
Étape n° 7:
Contrôle
1. Vérifier si les assemblages et connexions ont été effectués cor-
rectement et fonctionnent. Le montage est maintenant terminé.
2. Si tout est en ordre, se familiariser avec l’appareil en effectuant
de légers réglages de la résistance et effectuer les réglages
individuels.
Remarques:
Veuillez à conserver soigneusement le jeu d’outils ainsi que les
instructions de montage dont vous aurez éventuellement besoin
ultérieurement pour effectuer les réparations nécessaires et com-
mander des pièces de rechange.
Étape n° 5:
Montage des pédaliers (37) sur le chassis (1).
1. Installez les pédaliers (37) dans l’ouverture prévue sous le châs-
sis (1) dans la bonne position. Vissez-les au châssis à l’aide de
vis (10).
2. Vissez la vis (10) à la position appropriée dans le réceptacle
prévu au bas du cadre de base (1).
Étape n° 6:
Fonction de réduire gain de place
1. Pour configurer l‘appareil pour économiser de l‘espace pour
stocker, tourner la vis emprise étoiles (30) avec rondelle (21)
sortir, retournez le cadre du selle (3) à la verticale et sécuriser
ce poste par l‘insertion latérale de la vis de poignée étoiles (30)
avec rondelle (21) à l‘endroit approprié sur le châssis (1) dans le
cadre de selle (3).
