E-Komfortdurchlauferhitzer
DCX Next / DCX13 Next
E-convenience instant water heater
DCX Next / DCX 13 Next

2
DCX Next / DCX13 Next
Inhaltsverzeichnis
Gebrauchsanleitung
. Gerätebeschreibung ...............................................................................................
. Umwelt und Recycling .............................................................................................
. Gebrauch.........................................................................................................
Temperatureinstellung .............................................................................................
Entlüften nach Wartungsarbeiten ....................................................................................
Reinigung und Pflege ..............................................................................................
. Selbsthilfe bei Problemen und Kundendienst ..........................................................................
. Produktdatenblatt nach Vorgabe der EU Verordnungen - / / .........................................
Montageanleitung
. Übersichtsdarstellung..............................................................................................
. Technische Daten..................................................................................................
. Abmessungen.....................................................................................................
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageort.......................................................................................................
Wandhalter montieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wasseranschlussstücke installieren...................................................................................
Gerät montieren...................................................................................................
. Elektroanschluss ..................................................................................................
Schaltplan ........................................................................................................
Bauliche Voraussetzungen ..........................................................................................
Elektroanschluss von unten .........................................................................................
. Erstinbetriebnahme.............................................................................................. 
Leistungsumschaltung............................................................................................ 
. Wartungsarbeiten ............................................................................................... 
Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss....................................... 
Geräteregistrierung
Registrieren Sie Ihr Gerät online auf unserer Homepage und profitieren Sie von unseren Serviceleistungen im Garantiefall.
Ihre vollständigen Daten helfen unserem Kundendienst Ihr Anliegen schnellstmöglich zu bearbeiten.
Für die Onlineregistrierung folgen Sie einfach dem untenstehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder
Tablet.
https://partner.clage.com/de/service/geraeteregistrierung
Die mit dem Gerät gelieferten Unterlagen sind sorgfältig aufzubewahren.

CLAGE
3
2. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie die-
ses Gerät daher zu einer der kommunalen Sammelstellen, die gebrauchte Elektronikgeräte wieder dem Wertstoffkreislauf zuführen.
Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und
Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Infor-
mationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese hal-
ten weitere Informationen für Sie bereit.
Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation, der Inbetrieb-
nahme und der Nutzung sorgfältig und vollständig durchzulesen und für das weitere
Vorgehen, sowie den Gebrauch zu beachten!
Gebrauchsanleitung

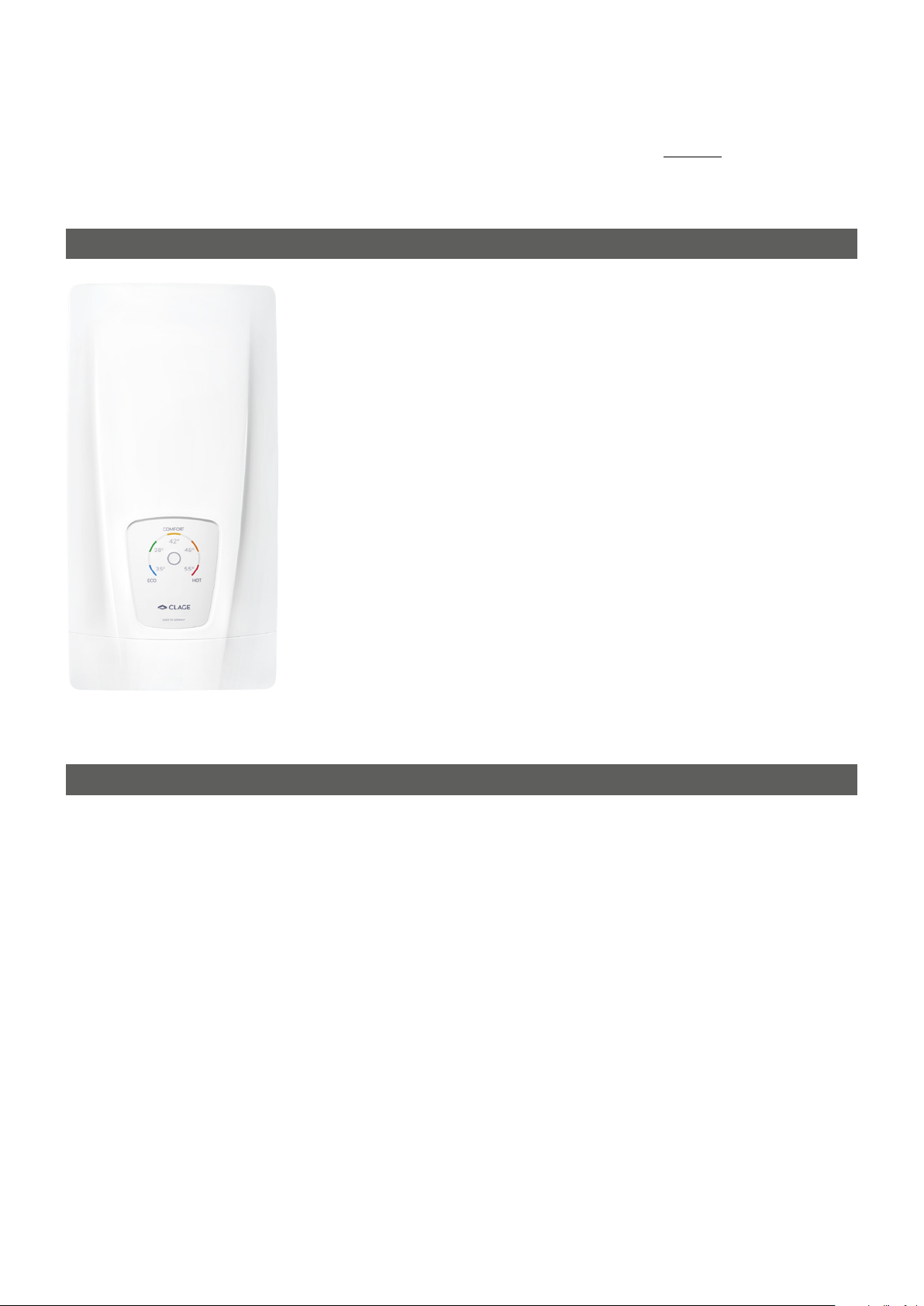

Der E-Komfortdurchlauferhitzer DCX Next / DCX13 Next ist ein elektronisch gere-
gelter druckfester Durchlauferhitzer zur dezentralen Wasserversorgung einer oder
mehrerer Zapfstelle(n).
Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten
Auslauftemperatur, der jeweiligen Zulauftemperatur und der Durchflussmenge,
um die eingestellte Temperatur gradgenau zu erreichen und auch bei Wasserdruck-
schwankungen konstant zu halten. Die Auslauftemperatur kann über die mittige
Sensortaste auf 35°C, 38°C, 42°C, 48°C oder 55°C eingestellt werden.
Bei kühler Zulauftemperatur und hoher Durchflussmenge kann es wegen Über-
schreiten der Leistungsgrenze vorkommen, dass die voreingestellte Auslauftemperatur
nicht erreicht wird. Durch Reduzieren der Warmwassermenge an der Armatur kann
dann die Auslauftemperatur erhöht werden.
Der Durchlauferhitzer kann in Kombination mit einem externen Lastabwurfrelais für
elektronische Durchlauferhitzer betrieben werden (Details siehe Montageanleitung).
1. Gerätebeschreibung
Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauf-
erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automa-
tisch wieder aus.

4
DCX Next / DCX13 Next
3. Gebrauch
Temperatureinstellung

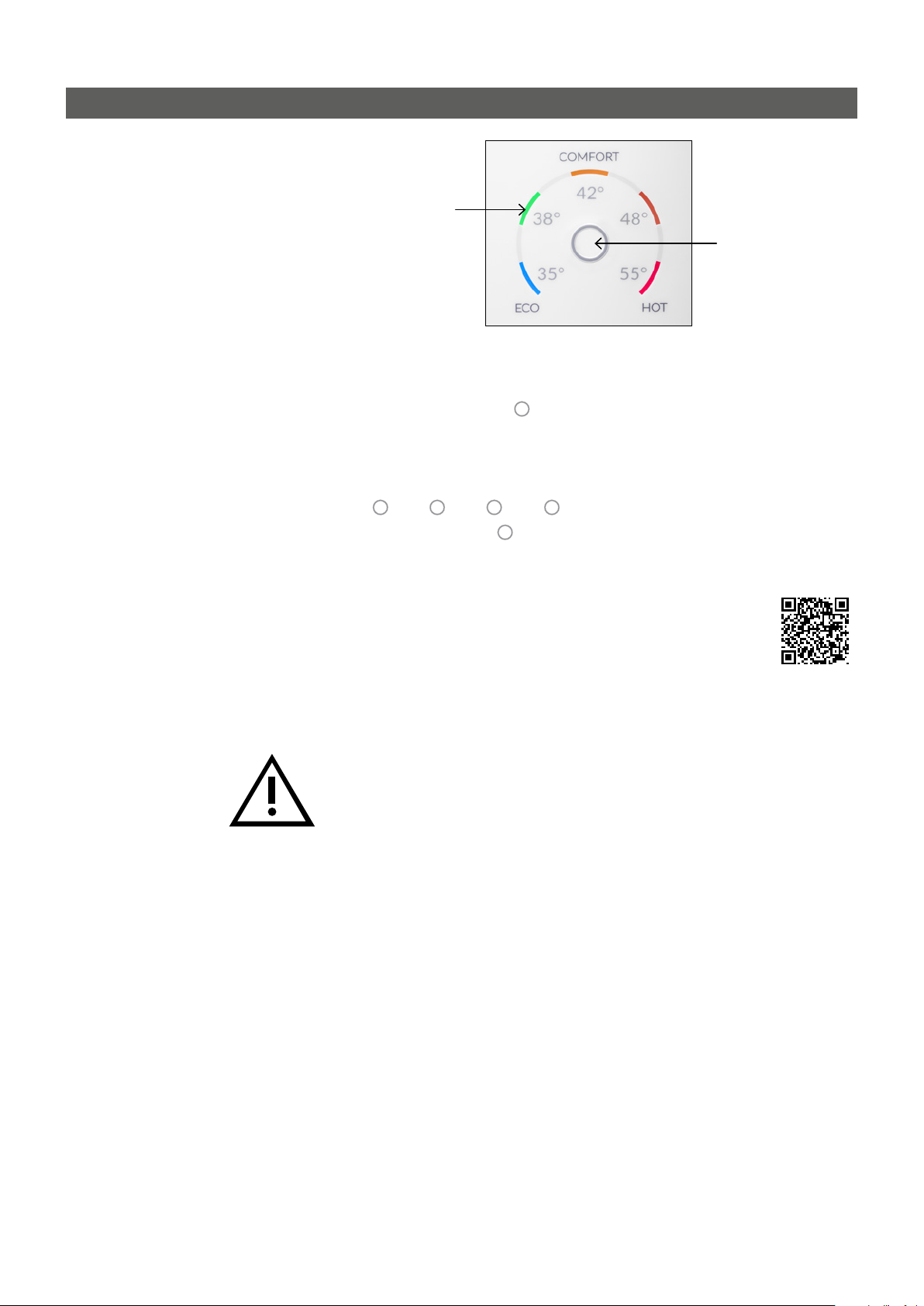

Mit der Temperaturwahltaste können Sie schnell eine der fünf voreingestellten
Temperaturen auswählen, die für die typischen Warmwasseranwendungen
»Handwäsche« 35°C, »Dusche« 38°C, »Badewanne« 42°C, »Küche« 48°C und
»Reinigung« 55°C benötigt werden.
Mit jedem Tastendruck stellen Sie die nächsthöhere Stufe ein:
35°C 38°C 42°C 48°C 55°C
Bei erneutem Tastendruck beginnt der Zyklus von vorn.
Die aktuelle eingestellte Temperatur wird durch eine der fünf farbigen LEDs angezeigt.
Temperaturwahltaste
Fünf farbige LED´s
Dieser Durchlauferhitzer ist mit einer automatischen Luftblasenerkennung ausgestat-
tet, die ein versehentliches Trockenlaufen verhindert. Trotzdem muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine
Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warmwasserzapfventil,
bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und
den Strahlregler wieder einschrauben.
5. Nach ca. zehnSekunden kontinuierlichem Wasserfluss aktiviert das Gerät die
Heizung.
Entlüften nach Wartungsarbeiten
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwi-
schen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel
verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler
und Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre
die elektro- und wasserseitigen Bauteile durch einen anerkannten Fachhandwerks-
betrieb überprüfen, um die einwandfreie Funktion und Betriebssicherheit jederzeit
zu gewährleisten.
Reinigung und Pflege
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381

CLAGE
5
DCX Next / DCX13 Next
Problem Ursache Abhilfe
Wasser bleibt kalt,
Temperaturanzeige leuch-
tet nicht
Haussicherung ausgelöst
Sicherung erneuern oder einschalten
Sicherheitsdruckschalter hat
ausgelöst Kundendienst informieren
Wasser bleibt kalt,
Temperaturanzeige leuch-
tet
Sicherheitstemperatur-
schalter hat ausgelöst Kundendienst informieren
Wasser bleibt kalt, alle LED
blinken Das Gerät hat einen Fehler erkannt Kundendienst informieren
Wasser wird erwärmt, alle
LED außer der Temperatur-
anzeige blinken
Das Gerät hat einen Fehler
erkannt Kundendienst informieren
Warmwasserdurchfluss
wird schwächer
Auslaufarmatur verschmutzt
oder verkalkt Strahlregler, Duschkopf und Siebe reinigen
Zulauffiltersieb verschmutzt
oder verkalkt Filtersieb von Kundendienst reinigen lassen
Temperaturanzeige blinkt
bei Heizbetrieb Leistungsgrenze erreicht Warmwasserdurchfluss an der Armatur reduzieren
Gewählte Temperatur wird
nicht erreicht Kaltwasser wird an der Armatur beigemischt
Nur Warmwasser zapfen, Temperatur
für den Gebrauch einstellen,
Auslauftemperatur prüfen
Sensortaste reagiert nicht
richtig Bedienfeld ist nass Bedienfeld mit einem weichen Tuch trocken wischen
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben
können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Reparaturen dürfen nur von anerkannten
Fachhandwerksbetrieben durchgeführt
werden.
Wenn sich ein Fehler an Ihrem Gerät mit
dieser Tabelle nicht beheben lässt, wen-
den Sie sich bitte an den Werkskunden-
dienst. Halten Sie die Daten des Geräte-
typenschildes bereit!
4. Selbsthilfe bei Problemen und Kundendienst
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]
5. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
%kWh dB(A)
CLAGE DCX Next 5E-270P-3B XS A 39 471 55 15
CLAGE DCX13 Next 5E-135P-3B XS A 39 472 55 15
Erläuterungen
aName oder Warenzeichen
b.1 Gerätebezeichnung
b.2 Gerätetyp
cLastprofil
dKlasse Warmwasserbereitungs-Energieeffizienz
eWarmwasserbereitungs-Energieeffizienz
fJährlicher Stromverbrauch
gAlternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche
Stromverbrauch, sofern verfügbar.
hTemperatureinstellungen des Temperaturreglers des Warmwasserbereiters
iSchallleistungspegel in Innenräumen
Zusätzliche Hinweise
Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonderen
Vorkehrungen sind in der Gebrauchs- und Installationsanweisung zu finden.
Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt. Unterschiede
zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen Testbedingungen.
Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale
Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.

6
DCX Next / DCX13 Next
Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!
Verbindungsrohr
Elektronik
Sicherheitsdruckbegrenzer
SDB
Elektronikabdeckung
Anschlussklemme
Rahmen
Kaltwasseranschlussstück
Feinfilter
Spritzwasserschutztülle
DCX Next
Gerätehaube
Rückflussverhinderer
Durchflussgeber
Temperaturfühler
Temperaturfühler
Auslaufrohr
Geräteunterteil
Wandhalter
Warmwasser-
anschlussstück
Durchflussmengenregler
1. Übersichtsdarstellung
Temperaturbegrenzer
(STB)
Heizelement
Zulaufrohr
DCX Next Bedienfeld
Montageanleitung
DurchführungstülleG½Zoll Einschraubnippel

CLAGE
7

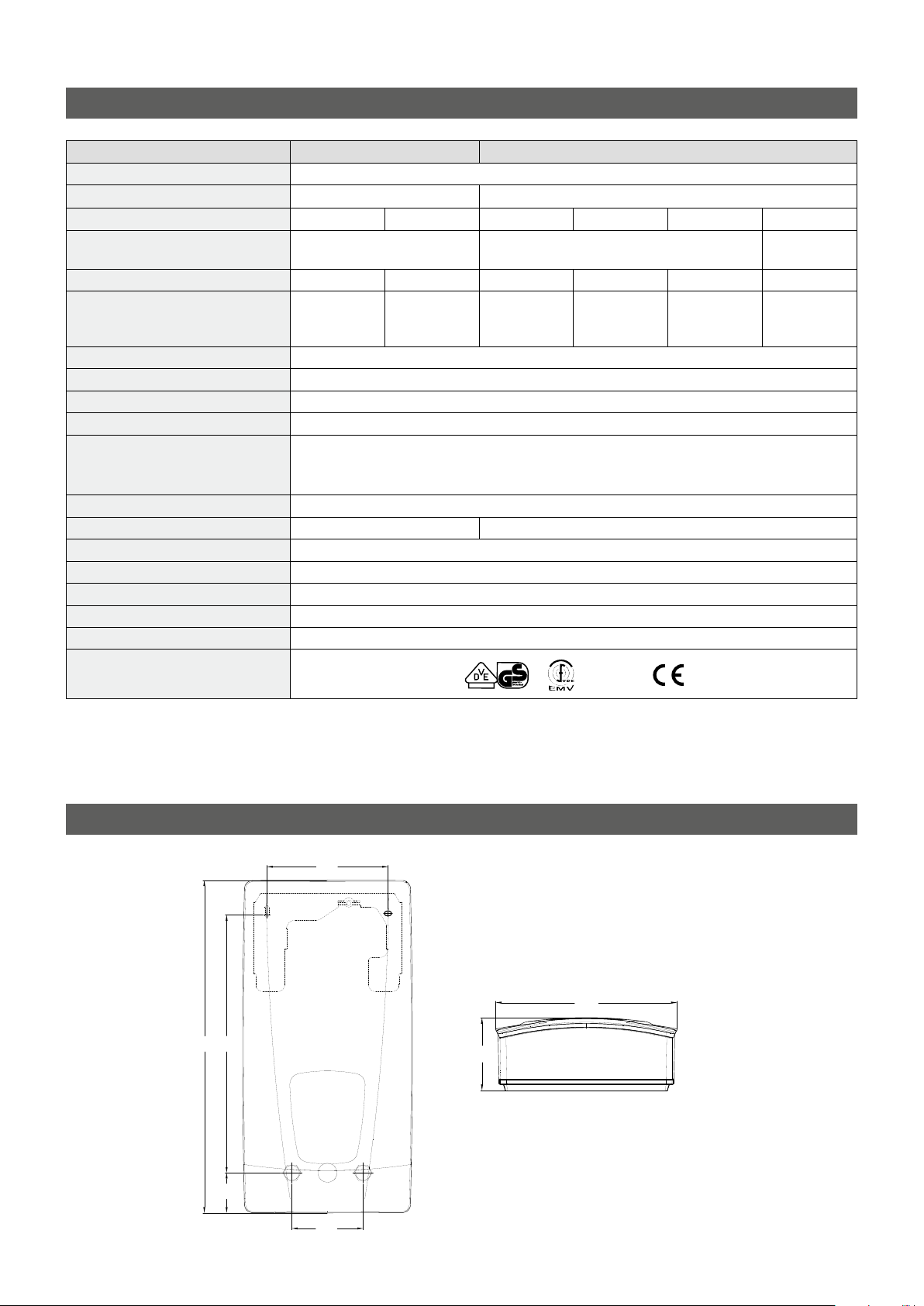

Typ DCX 13 Next DCX Next
Energieeffizienzklasse A *)
Nennleistung / -strom 11kW..13,5kW (16A..20A) 18kW..27kW (26A..39A)
Gewählte/r Leistung / Strom 11kW / 16A
13,5kW / 20A 18kW / 26A 21kW / 30A 24kW / 35A 27kW / 39A
Elektroanschluss 3~/PE 380..415V AC 3~/PE 380..415V AC 3~/PE 400V
AC
Erforderlicher Leiterquerschnitt 1) 1,5mm22,5mm24,0mm24,0mm26,0mm26,0mm2
Warmwasserleistung (l/min)
max. bei ∆t = 28K
max. bei ∆t = 38K 5,6 4,1 6,9 5,1 9,2 2) 6,8 10,7 2) 7,9 12,3 2) 9,0 2) 13,8 2) 10,2 2)
Nenninhalt 0,4l
Nennüberdruck 1,0MPa (10bar)
Anschlussart druckfest / drucklos
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spezifischer Wasserwiderstand
spezifische elektrische Leitfähigkeit
≥ 1100cm
≤ 90mS/m
Zulauftemperatur ≤ 30°C
Einschalt- – max. Durchflussmenge 1,5l/min – 5,0 3) 1,5l/min – 8,0 3)
Druckverlust 0,08bar bei 1,5l/min 1,3bar bei 9,0l/min 4)
Einstellbare Temperaturen 35°C / 38°C / 42°C / 48°C / 55°C
Wasseranschluss G½Zoll
Gewicht (mit Wasserfüllung) 4,2kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP25
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013.
1) Maximal anschließbarer Kabelquerschnitt bei Stromanschluss oben beträgt 10mm2
2) Mischwasser
3) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
4) Ohne Durchflussmengenregler
2. Technische Daten
3. Abmessungen
100
170
468 363
56
96
239
Maßangaben in mm

8

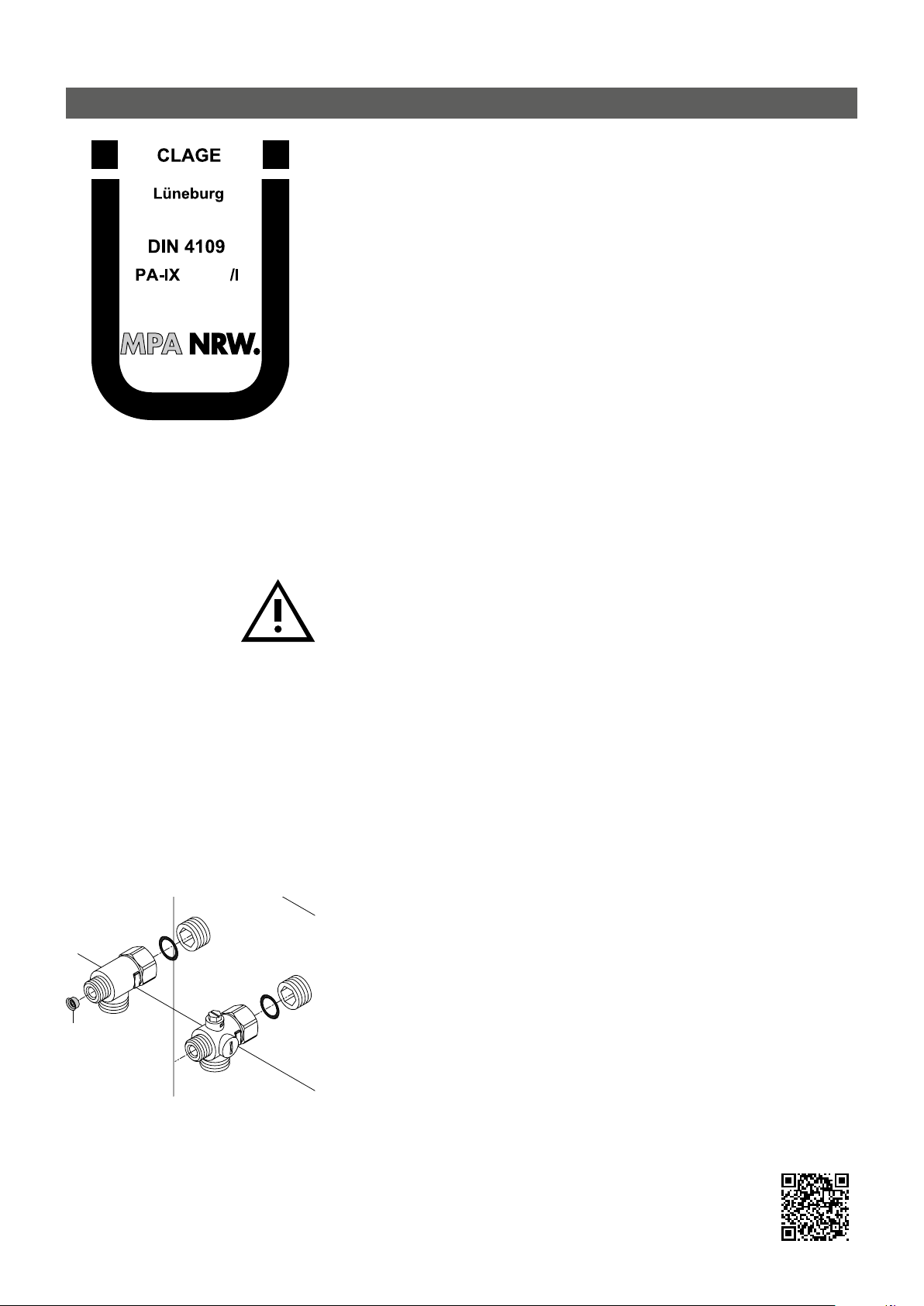

DCX Next / DCX13 Next
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug
4. Installation
Montageort
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost ausgesetzt
werden.
• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit untenliegenden
Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links installiert werden.
• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer und
Zapfstelle möglichst gering sein.
• Das Gerät muss für Wartungszwecke zugänglich sein.
• Kunststoffrohre dürfen nur verwendet werden, wenn sie DIN16893 Reihe 2 entsprechen.
• Der spezifische Widerstand des Wassers muss bei 15°C mindestens 1100cm betragen.
Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen
erfragt werden.
Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz
aus den Leitungen zu entfernen.
1. Schrauben Sie die Einschraubnippel gemäß Bilderanleitung mit einem 12mm Innen-
sechskantschlüssel in die beiden Wandanschlüsse. Dabei müssen die Dichtungen voll-
ständig in das Gewinde eingeschraubt werden.
2. Halten Sie die mitgelieferte Montageschablone gemäß Bilderanleitung an die Wand,
zeichnen Sie die Bohrlöcher entsprechend der Schablone an und bohren Sie die Löcher
mit einem 6mm-Bohrer.
3. Öffnen Sie das Gerät. Ziehen Sie dazu die Blende nach unten ab und lösen Sie die zen-
trale Haubenschraube. Heben Sie die Haube vorsichtig an, ziehen Sie den Stecker vom
Bedienfeld ab und merken Sie sich die Position des Steckers.
4. Lösen Sie die Rändelmutter des Wandhalters, nehmen sie den Wandhalter ab und
schrauben Sie den Wandhalter an die Wand. Fliesenversatz oder Unebenheiten lassen
sich bis zu 30mm durch die mitgelieferten Distanzhülsen ausgleichen. Die Distanzhülsen
werden zwischen Wand und Wandhalter montiert.
Wandhalter montieren
• Im Austauschfall kann es vorkommen, dass die Elektrozuleitung im oberen Geräte-
bereich vorhanden ist. Der Elektroanschluss erfolgt dann gemäß der Beschreibung
»Elektroanschluss von oben« in der online erhältlichen Anleitung.
• Montieren Sie das Gerät gemäß Bilderanleitung
Gerät montieren
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381
Hinweis: Zubehör und Aufputzanschluss
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
• Schrauben Sie gemäß Abbildung das Kaltwasseranschlussstück mit Überwurfmutter
und der ½Zoll-Dichtung an den Kaltwasseranschluss.
• Schrauben Sie das Warmwasseranschlussstück mit Überwurfmutter und der ½Zoll-
Dichtung an den Warmwasseranschluss.
Wasseranschlussstücke installieren
• Schieben Sie den Durchflussmengenregler »D« in das Warmwasseranschlussstück.
kalt
warm
D
16951
Für dieses Gerät ist aufgrund
der Landesbauordnungen ein
allgemeines bauaufsichtliches
Prüfzeugnis zum Nachweis der
Verwendbarkeit hinsichtlich des
Geräuschverhaltens erteilt.

CLAGE
9
12
5
3
4
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!
5. Elektroanschluss
Schaltplan
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperaturbegrenzer STB
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlos-
sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens 3mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Leitungsschutzelement mit Auslösecharakteris-
tik C und einem dem Gerätenennstrom an
gepassten Auslösestrom zu montieren.
A
Hinweis: Bei Bedarf kann die Anschlussklemme in den oberen Gerätebereich verlegt
werden. Bitte folgen Sie hierzu dem unten stehenden Link.
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass
die Stromversorgung ausgeschaltet ist!
1. Manteln Sie das Anschlusskabel ungefähr 6cm über dem Wandaustritt ab. Schieben
Sie die Spritzwasserschutztülle mit der kleineren Öffnung voran über das Anschluss-
kabel, so dass die Schutztülle wandbündig abschließt. Diese verhindert, dass
eventuell eindringendes Wasser mit den Elektroleitungen in Kontakt kommt. Das
Anschlusskabel darf nicht beschädigt sein! Die Schutztülle muss verwendet werden!
2. Isolieren Sie die Einzeladern ab und schließen diese an die Anschlussklemme gemäß
des Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen.
3. Ziehen Sie die Schutztülle so weit über die Anschlusskabel und formen Sie die
Anschlussleitungen derart, dass die Schutztülle ohne mechanische Spannungen in
die Aussparung der Zwischenwand passt. Setzen Sie die Tüllenfixierung (A) ein.
Elektroanschluss von unten
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381
Hinweis: Lastabwurfrelais und Stromanschluss von oben

10
DCX Next / DCX13 Next
Entlüften Sie das Gerät gemäß der beigefügten Bilderanleitung.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen Frost-
gefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wiederinbetrieb-
nahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB)
durch den Transport ausgelöst hat. Spannungsfreiheit am Gerät sicherstellen und ggf.
Sicherheitsschalter zurücksetzen.

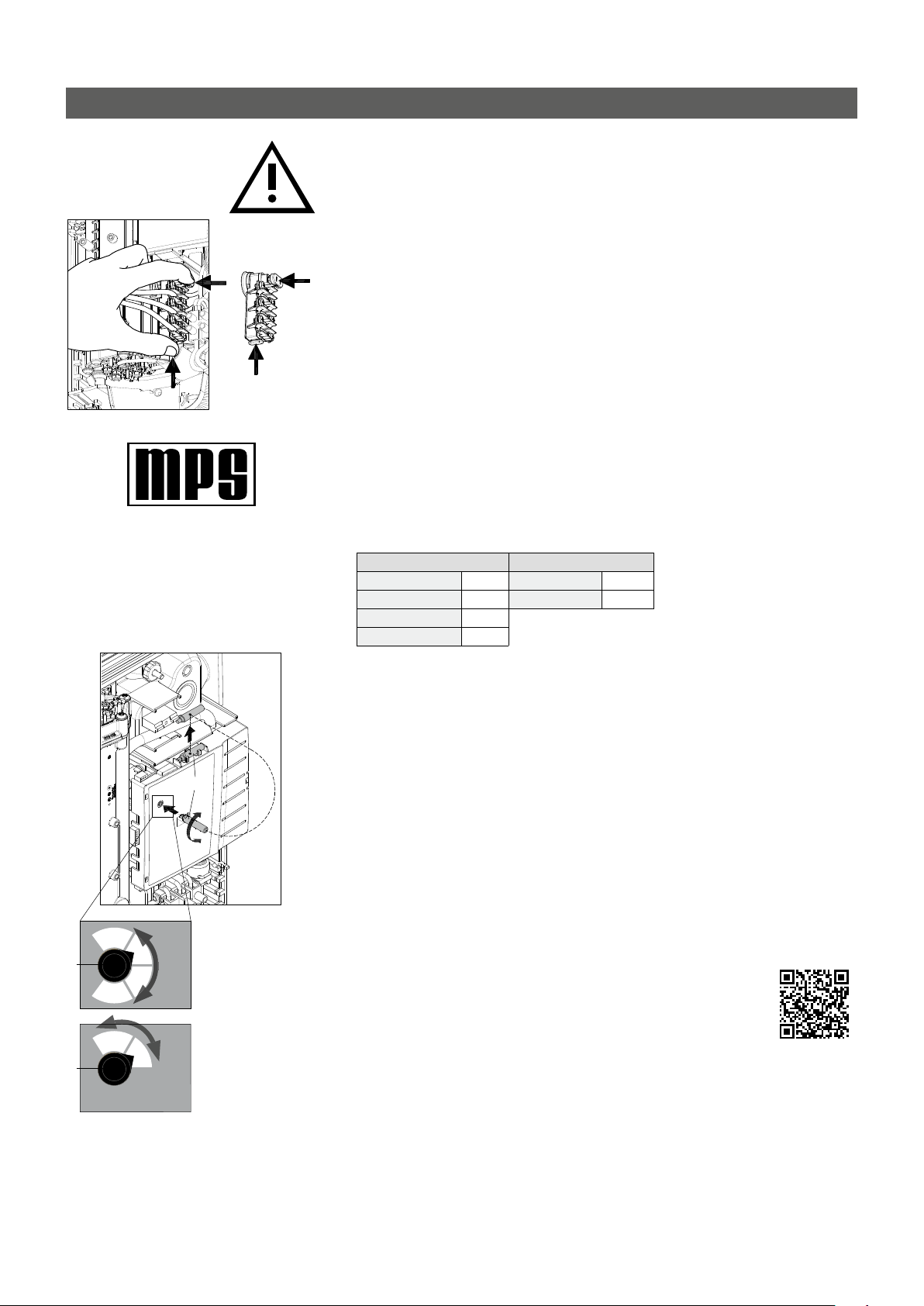

Leistungsumschaltung
Darf nur durch autorisierten Fachmann erfolgen, sonst erlischt die Garantie!
Beim ersten Einschalten der Versorgungsspannung muss die maximale Geräteleistung
eingestellt werden.
Die maximal mögliche Leistung ist abhängig von der Installationsumgebung. Beachten
Sie unbedingt die Angaben in der Tabelle »Technische Daten«, insbesondere den
notwendigen Querschnitt der elektrischen Anschlussleitung und die Absicherung.
Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.
1. Stellen Sie die maximale Geräteleistung in Abhängigkeit der Installations-
umgebung ein (18, 21, 24 oder 27kW). Nehmen Sie dazu das Hilfswerkzeug »A« aus
der Halterung an der Elektronikabdeckung und drehen Sie den Schalter auf den
gewünschten Wert.
2. Hilfswerkzeug wieder in die Halterung einsetzen, das Bedienfeldkabel an das
Bedienfeld in der Haube anschließen, die Haube auf das Gerät setzen und mit der
Haubenschraube fixieren.
Hinweis: Das Bedienfeldkabel darf nicht eingeklemmt oder gequetscht werden.
3. Auf dem Typenschild die eingestellte Leistung kennzeichnen und die
Bedienfeldblende von unten bis zum Anschlag aufschieben.
4. Schalten Sie die Stromzufuhr zum Gerät ein.
5. Nach dem Einstellen der maximalen Geräteleistung wird die Wasserheizung nach ca.
10 – 30Sekunden kontinuierlichen Wasserflusses aktiviert.
6. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des
Durchlauferhitzers.
7. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
8. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder
registrieren Sie Ihr Gerät online auf unserer Homepage.
®
Multiple Power System MPS®:
Die Nennleistung (max. Leistungs-
aufnahme) beträgt 27kW bei 400V und
kann intern auf 24kW, 21kW oder 18kW
umgeschaltet werden!
6. Erstinbetriebnahme
Sicherheitsvorschriften beachten!
Pay attention to safety instructions!
Temp.
OUT
L1
L2
L3
Weitere technische Hinweise auf der Innenseite der Gerätehaube.
Further technical information on the inside of the cover.
Temp.
IN
QUALITÄT GEPRÜFT
QUALITY APPROVED
LED 2
LED 1
18
21
24
27
[kW]
9130-34511 12.18
[
A
A
Sicherheitsvorschriften beachten!
Pay attention to safety instructions!
Temp.
OUT
L1
L2
L3
Weitere technische Hinweise auf der Innenseite der Gerätehaube.
Further technical information on the inside of the cover.
Temp.
IN
QUALITÄT GEPRÜFT
QUALITY APPROVED
LED 2
LED 1
11
13
[kW]
9130-3451x 01.20
A
DCX Next
DCX13 Next
DCX Next DCX 13 Next
Anschlag links 18kW Anschlag links 11,5kW
Rastpunkt 1 21kW Rastpunkt 1 13kW
Rastpunkt 2 24kW
Anschlag rechts 27kW
https://partner.clage.com/de/service/geraeteregistrierung

CLAGE
11
Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten
Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die
Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der
Austausch des Siebes wie folgt vorzunehmen ist:
1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Öffnen Sie das Gerät indem Sie die Blende nach unten abziehen, die sich darunter
befindliche Schraube lösen. Heben Sie die Haube vorsichtig an, ziehen Sie den
Stecker vom Bedienfeld ab und merken Sie sich die Position des Steckers.
3. Drehen Sie das Absperrventil im Kaltwasseranschlussstück (a) zu (Position
»geschlossen«)
4. Drehen Sie die Verschlussschraube (b) aus dem Kaltwasseranschlussstück und neh-
men Sie das Sieb (c) heraus.
Hinweis: Es kann Restwasser austreten.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes drehen Sie die Verschlussschraube fest.
7. Drehen Sie das Absperrventil im Kaltwasseranschlussstück langsam wieder auf
(Position »geöffnet«). Achten Sie darauf, dass keine Leckagen vorhanden sind.
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach
langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Schließen Sie das Bedienfeldkabel an das Bedienfeld in der Haube an, setzen Sie die
Haube auf und drehen Sie die Haubenschraube ein.
Hinweis: Das Bedienfeldkabel darf nicht eingeklemmt oder gequetscht werden.
Danach schalten Sie die Spannung an den Haussicherungen wieder ein.
7. Wartungsarbeiten
Wartungsarbeiten dürfen nur von einem anerkannten Fachhandwerksbetrieb durch-
geführt werden.
Reinigung und Wechsel des Filtersiebes im Anschlussstück bei
Unterputzanschluss
(a)
geschlossen
geöffnet
(c)(b)
Sieb
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381
Hinweis: Wartung bei Geräten mit Aufputzanschluss

12
DCX Next / DCX13 Next
Contents
Operation instruction
. Description of the appliance ...................................................................................... 
. Environment and recycling ....................................................................................... 
. How to use ..................................................................................................... 
Temperature setting ............................................................................................. 
Venting after maintenance work................................................................................... 
Cleaning and maintenance ........................................................................................ 
. Trouble-shooting and service...................................................................................... 
. Product data sheet in accordance with EU regulation - / /.......................................... 
Installation instruction
. Overview....................................................................................................... 
. Technical specifications .......................................................................................... 
. Dimensions ..................................................................................................... 
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Installation site .................................................................................................. 
Installing the wall bracket ......................................................................................... 
Installing connection pieces....................................................................................... 
Installing the appliance ........................................................................................... 
. Electrical connection ............................................................................................ 
Wiring diagram .................................................................................................. 
Structural prerequisites. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Electrical connection from below.................................................................................. 
. Initial operation ................................................................................................. 
Selection of power rating ......................................................................................... 
. Maintenance work............................................................................................... 
Cleaning and replacing the filter strainer............................................................................ 
Registration
Register your device online on our website and benefit from our services under warranty.
Your full details help our customer service process your request as fat as possible.
For online registration, just follow the link below or use the QR code with your smartphone or tablet.
https://www.clage.de/links/device-registration-en
The documents supplied with the device must be stored carefully.

CLAGE
13
1. Description of the appliance
As soon as you open the hot water tap, the instantaneous water heater switches on
automatically. When the tap is closed, the appliance automatically switches off. The
water heater is operated at the device itself or with an optional wireless remote con-
trol.
The E-convenience instant water heater DCX Next / DCX13 Next is a electronically
controlled pressure-resistant instantaneous water heater for an efficient water supply
to one or more tap connections.
Its electronic control regulates the power consumption depending on the selected
outlet temperature, the respective inlet temperature and the flow rate, thus reaching
the set temperature exactly to the degree and keeping it constant in case of water
pressure fluctuations. The outlet temperature can be set to 35°C, 38°C, 42°C, 48°C
or 55°C using the central sensor key.
In case of a low feed temperature and a high flow rate at the same time, it could hap-
pen that the preset outlet temperature is not reached which is due to the fact that the
appliance exceeded its capacity. The outlet temperature can be raised by reducing the
water flow at the tap.
It is possible to use the instantaneous water heater in combination with an external
load shedding relay for electronically controlled instantaneous water heaters (refer to
installing instructions).
Your product was manufactured from high-quality, reusable materials and components. Please respect in case of discarding that
electrical devices should be disposed of separately from household waste at the end of their service life. Therefore, please take this
device to a municipal collection point that return used electronic devices to the recycling system. Disposing it correctly will support
environmental protection and will prevent any potential negative effects on human beings and the environment that could arise
from inappropriate handling of these devices at the end of their service life. Please contact your local authority for further details of
your nearest designated collection point or recycling site.
Business customers: If you wish to discard equipment, please contact your dealer or supplier for further information.
2. Environment and recycling
Operation instruction
Note: Carefully read the enclosed safety instructions through in full before the appliance
is installed, put into service and used and follow them in the further steps and during use!

14
DCX Next / DCX13 Next
Temperature setting
The temperature selection key allows you to quickly select one of five preset tem-
peratures, that are typical for hot water applications: “Hand wash” 35°C, “Shower”
38°C, “Bath tub” 42°C, “Kitchen” 48°C and
“Cleaning” 55°C.
Every key press sets the temperature to the next level:
35°C
38°C 42°C 48°C 55°C
Pressing the key
once again, starts the cycle all over.
The currently selected temperature is indicated by one of five coloured LEDs.
3. How to use
• Plastic surfaces and fittings should only be wiped with a damp cloth. Do not use
abrasive or chlorine-based cleaning agents or solvents.
• For a good water supply, the outlet fittings (special tap aerators and shower heads)
should be unscrewed and cleaned at regular intervals. Every three years, the electri-
cal and plumbing components should be inspected by an authorised professional in
order to ensure proper functioning and operational safety at all times.
Cleaning and maintenance
This instantaneous water heater features an automatic air bubble protection to prevent
it from inadvertently running dry. Nevertheless, the appliance must be vented before
using it for the first time. Each time the appliance is emptied (e.g. after work on the
plumbing system, if there is a risk of frost or following repair work), the appliance must
be re-vented before it is used again.
1. Disconnect the instantaneous water heater from the mains (e.g. via deactivating the
fuses).
2. Unscrew the jet regulator on the outlet fitting and open the cold water tap valve to
rinse out the water pipe and avoid contaminating the appliance or the jet regulator.
3. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
4. Only then should you re-connect the power supply again (e.g. via activating the
fuses) to the instantaneous water heater and screw the jet regulator back in.
5. The appliance activates the heater after approx. 10seconds of continuous water
flow.
Venting after maintenance work
Temperature selection
key
Five coloured LEDs
For further informations please use the online operation and installa-
tion instruction. Please follow the link below or use the QRcode via
smartphone or tablet.
https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381

CLAGE
15
This instantaneous water heater was manufactured conscientiously and checked sev-
eral times before delivery. Should malfunctions nevertheless occur, it is usually only
due to a bagatelle. First attempt to switch the house fuses off and on again in order to
reset the electronics. Next, try to remedy the problem with reference to the following
table. In doing so, you will avoid unnecessary expense of customer service assistance.
DCX Next / DCX13 Next
Problem Cause Solution
Water stays cold, tempera-
ture LED does not light up
Master fuse tripped Renew or activate fuse
Safety pressure cut-out
tripped Contact customer service
Water stays cold, tempera-
ture LED does light up Safety thermal cut-out tripped Contact customer service
Water stays cold, all LEDs
flash Internal error Contact customer service
Water heats up, all LEDs flash
with exception of the tem-
perature indication
Appliance detected an error Contact customer service
Flow rate of hot water too
weak
Outlet fitting dirty or calci-
fied Clean shower head, jet regulator or sieves
Fine filter dirty or calcified Let clean fine filter by customer
service
Temperature indication LED
flashes Power limit reached Decrease the warm water flow at the tap
Selected temperature is not
reached Cold water has been added via the tap Tap hot water only; set tempera- ture, check outlet temperature
Sensor key does not respond
correctly or only sporadically
Display is wet Dry display by wiping it with a soft
cloth
Repairs must only be carried out by
authorised professionals.
If a fault in your appliance cannot be
rectified with the aid of this table, please
contact the service organisation of
your importer or the Central Customer
Service Department. Please have the
details of the typeplate at hand.
4. Trouble-shooting and service
CLAGE GmbH
After-Sales Service
Pirolweg 1–5
21337 Lüneburg
Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
5. Product data sheet in accordance with EU regulation - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
%kWh dB(A)
CLAGE DCX Next 5E-270P-3B XS A 39 471 55 15
CLAGE DCX13 Next 5E-135P-3B XS A 39 472 55 15
Explanations
aBrand name or trademark
b.1 Model
b.2 Type
cSpecified load profile
dEnergy-efficiency class
eEnergy-efficiency
fAnnual power consumption
gAdditional load profile, the appropriate energy-efficiency and the annual power consumption, if applicable
hTemperature setting for the temperature controller
iSound power level, internal
Additional notes
All specific precautions for assembly, installation, maintenance and use are described in the operating and installa-
tion instructions.
All data in this product data sheet are determined by applying the specifications of the relevant European direc-
tives. Differences to other product information listed elsewhere may result in different test conditions.
The power consumption was determined in compliance with standardized measurement method based on EU
guidelines. The real energy consumption is pending on individual requirements.

16
DCX Next / DCX13 Next
When ordering spare parts, please always specify the appliance model and serial number.
Connecting pipe
PCB cover
PCB
Safety pressure cut-out
SDB
Connecting terminal
Frame
Cold water connection
Fine filter
Water splash protection sleeve
DCX Next hood
Non-return valve
Flow sensor
Thermal sensor set
Thermal sensor set
Outlet pipe
Bottom part
Wall bracket
Hot water connection
Flow limiter
1. Overview
Safety thermal cut-out
Heating element
Inlet pipe
DCX Next control panel
Installation instruction
GrommetScrew-in nipples ½inch

CLAGE
17
Model DCX13 Next DCX Next
Energy efficiency class A *)
Rated capacity / rated current 11kW..13.5kW (16A..20A) 18kW..27kW (26A..39A)
Chosen capacity / current 11kW / 16A
13.5kW / 20A 18kW / 26A 21kW / 30A 24kW / 35A 27kW / 39A
Electrical connection 3~/PE 380..415V AC 3~/PE 380..415V AC 3~/PE
400V AC
Min. required cable size 1) 1.5mm22.5mm24.0mm24.0mm26.0mm26.0mm2
Hot water (l/min)
max. at ∆t = 28K
max. at ∆t = 38K 5.6 4.1 6.9 5.1 9.2 2)
6.8 10.7 2) 7.9 12.3 2) 9.0 2) 13.8 2) 10.2 2)
Rated volume 0.4l
Rated pressure 1.0MPa (10bar)
Connecting type pressure-resistant / pressureless
Heating system Bare wire heating system IES®
@ 15°C:
Required specific water resistance
Specific electrical conductivity ≥ 1100cm ≤ 90mS/m
Inlet temperature ≤ 30°C
Flow rate to switch on – max. flow rate 1.5l/min – 5.0 3) 1.5l/min – 8.0 3)
Pressure loss 0.08bar at 1.5l/min 1.3bar at 9.0l/min
Temperature range 35°C / 38°C / 42°C / 48°C / 55°C
Water connection G½inch
Weight (when filled with water) 4.2kg
VDE class of protection I
Type of protection / safety IP25
*) The declaration complies with the EU regulation No812/2013.
1) Maximum applicable cable size is 10mm2at electrical connection from above
2) Mixed water
3) Flow rate limited to achieve optimum temperature rise
4) Without flow regulator
2. Technical specifications
3. Dimensions
100
170
468 363
56
96
239
Dimensions in mm

18
DCX Next / DCX13 Next
The following regulations must be observed:
• VDE 0100
• EN 806
• Installation must comply with all statutory regulations, as well as those of the local
electricity and water supply companies.
• The rating plate and technical specifications
• Only intact and appropriate tools must be used
4. Installation
Installation site
• Appliance must only be installed in frost-free rooms. Never expose appliance to
frost.
• The Appliance must be wall mounted and has to be installed vertically with water
connectors downward or alternative transversely with water connections left.
• The appliance complies with protection type IP25 and may therefore be installed in
protection zone 1 according to VDE 0100 part 701.
• In order to avoid thermal losses, the distance between the instantaneous water
heater and the tap connection should be as small as possible.
• The appliance must be accessible for maintenance work.
• Plastic pipes may only be used if they conform to DIN 16893, Series 2.
• The specific resistance of the water must be at least 1100cm at 15°C. The specific
resistance can be asked for with your water distribution company.
Thoroughly rinse the water supply pipes before installation to remove soiling from the
pipes.
1. Using a 12mm hexagon socket screw key, screw the screw-in nipples according to
image manual into the wall connections as shown in. The seals must be fully screwed
into the thread.
2. Hold the included mounting template according to image manual on the wall, mark
the drill holes according to the template and drill them using a 6mm drill.
3. To open the appliance pull down the faceplate and unscrew the main hood screw.
Lift the hood carefully, remove the plug from the control panel and note the posi-
tion of the plug.
4. Loosen the knurled nut of the wall bracket, remove the wall bracket and screw it on
the wall. Offset tiling or uneven surfaces can be compensated by up to 30mm with
the aid of the spacers supplied. The spacers are fitted between the wall and the wall
bracket.
Installing the wall bracket
cold
warm
• The electrical power supply cable may be connected in the upper part. In such case,
the connection will be done according to the description “Electrical connection
from above” in online manual.
• Install the appliance according to image manual.
Installing the appliance
For further informations please use the online operation and installa-
tion instruction. Please follow the link below or use the QRcode via
smartphone or tablet.
https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381
Note: Accessories and surface mounting
Note: Fasten the screw nuts with caution, to avoid damage to the valves or the piping
system.
• As shown in the illustration, screw the cold water connection piece with the union
nut and the ½inch seal onto the cold water connection.
• Screw the hot water connection piece with the union nut and the ½inch seal onto
the hot water connection.
Installing connection pieces
• Put the water flow reducer “D” into the hot water connection piece.
D
16951
Based on the national constitu-
tion guidelines a general test
certificate concerning the evi-
dence of applicability of noise
behaviour is granted.

CLAGE
19
For further informations please use the online operation and installa-
tion instruction. Please follow the link below or use the QRcode via
smartphone or tablet.
https://www.clage.de/links/gma/DCX-Next-GMA-9120-34381
12
5
3
4Structural prerequisites
• The appliance must be installed via a permanent connection. Heater must be
earthed!
• The electric wiring should not be injured.
• An all-pole disconnecting device (e.g. via fuses) with a contact opening width of at
least 3mm per pole should be provided at the installation end.
• To protect the appliance, a fuse element with trigger characteristic C must be fitted
with a tripping current commensurate with the nominal current of the appliance
Only by a specialist!
Please observe:
• VDE 0100
• The installation must comply with current IEC and national local regulations or any
particular regulations, specified by the local electricity supply company
• The rating plate and technical specifications
• The appliance must be earthed!
5. Electrical connection
Wiring diagram
1. Electronic circuitry
2. Heating element
3. Safety pressure cut-out
4. Terminal strip
5. Safety thermal cut-out
Note: If necessary, the connecting terminal can be displaced to the upper part of the
appliance. If you want to do so, please follow the link below.
Check that the power supply is switched off prior to electrical connection!
1. Dismantle approximately 6cm off the connecting cable above the wall outlet. With
the smaller opening ahead, slide the water splash protection sleeve over the con-
necting cable so that the sleeve is flush with the wall. This prevents any leaking
water from coming into contact with the electrical leads. It must not become dam-
aged! The protection sleeve must be used!
2. Strip the individual wires and plug them in the connecting terminals according to
the wiring diagram. The appliance must be earthed.
3. Pull the protective sleeve so far over the connecting cables and shape the connect-
ing cables in such a way that the sleeve fits perfectly in the recess of the intermedi-
ate panel without mechanical tension and fix it with the sleeve fixing (A).
Electrical connection from below
A
Note: Load shedding and electrical connection from below

20
DCX Next / DCX13 Next
Fill the mains and the appliance with water and emerge air according to image
manual.
After every draining (e.g. after work on the plumbing system or following repairs to
the appliance), the heater must be re-vented in this way before starting it up again.
If the water heater cannot be put into operation, the temperature cut-out or the pres-
sure cut-out may have tripped during transport. If necessary, check that the power
supply is switched off and reset the cut-out.
Selection of power rating
Only by authorised specialist, otherwise lapse of guarantee!
Upon first connection of the appliance to the supply voltage, select the maximum
power rating.
The maximum allowable power rating at installation site depends on the local situa-
tion. It is imperative to observe all data shown in the table “Technical specifications”,
in particular the required cable size and fuse protection for the electrical connection.
Moreover, the electrical installation must comply with the statutory regulations of the
respective country and those of the local electricity supply company (Germany: DIN
VDE 0100).
1. Select the maximum allowable power rating depending on the local situation. To do
this, take the auxiliary tool “A” from the holder on the electronics cover and turn
the switch to the desired value.
2. Put the auxiliary tool back into the holder, connect the control panel cable to the
control panel in the hood, place the hood on the appliance and fix it with the hood
screw.
Note: The control panel cable must not be pinched or squeezed.
3. Mark the set power rating on the rating plate and slide on the faceplate from the
bottom up to the stop.
4. Switch on the power supply to the appliance.
5. After having set the maximum allowable power rating, the heating element will be
activated after approx. 10 – 30sec of continuous water flow.
6. Open the hot water tap. Check the function of the appliance.
7. Explain the user how the instantaneous water heater works and hand over the oper-
ating instructions.
8. Fill in the guarantee registration card and send it to the CLAGE Central Customer
Service or use the online registration.
®
Multiple Power System MPS®:
The rated capacity (max. power con-
sumption) is 27kW/400V and can be
changed internally to 24kW, 21kW or
18kW.
6. Initial operation
Sicherheitsvorschriften beachten!
Pay attention to safety instructions!
Temp.
OUT
L1
L2
L3
Weitere technische Hinweise auf der Innenseite der Gerätehaube.
Further technical information on the inside of the cover.
Temp.
IN
QUALITÄT GEPRÜFT
QUALITY APPROVED
LED 2
LED 1
18
21
24
27
[kW]
9130-34511 12.18
[
A
A
Sicherheitsvorschriften beachten!
Pay attention to safety instructions!
Temp.
OUT
L1
L2
L3
Weitere technische Hinweise auf der Innenseite der Gerätehaube.
Further technical information on the inside of the cover.
Temp.
IN
QUALITÄT GEPRÜFT
QUALITY APPROVED
LED 2
LED 1
11
13
[kW]
9130-3451x 01.20
A
DCX Next
DCX13 Next
DCX Next DCX13 Next
left stop 18kW left stop 11,5kW
first click 21kW first click 13kW
second click 24 kW
right stop 27kW
https://www.clage.de/links/device-registration-en
