English
Solar Wall Ventilator Panel
Art.no 36-8127
Please read the entire instruction manual before using the product and then save it for future reference.
We reserve the right for any errors in text or images and any necessary changes made to technical data.
In the event of technical problems or other queries, please contact our Customer Services (see address
details on the back).
The solar panel ventilator will provide your outhouse, holiday home or smaller building with dry fresh
air. In order for the solar ventilator to work efficiently it must be placed where it will receive continuous
sunlight. The panel should be installed on a south-facing exterior wall with as little shade as possible.
During the winter season where not much sunlight is available the ventilator won’t ventilate properly or
deliver much heat.

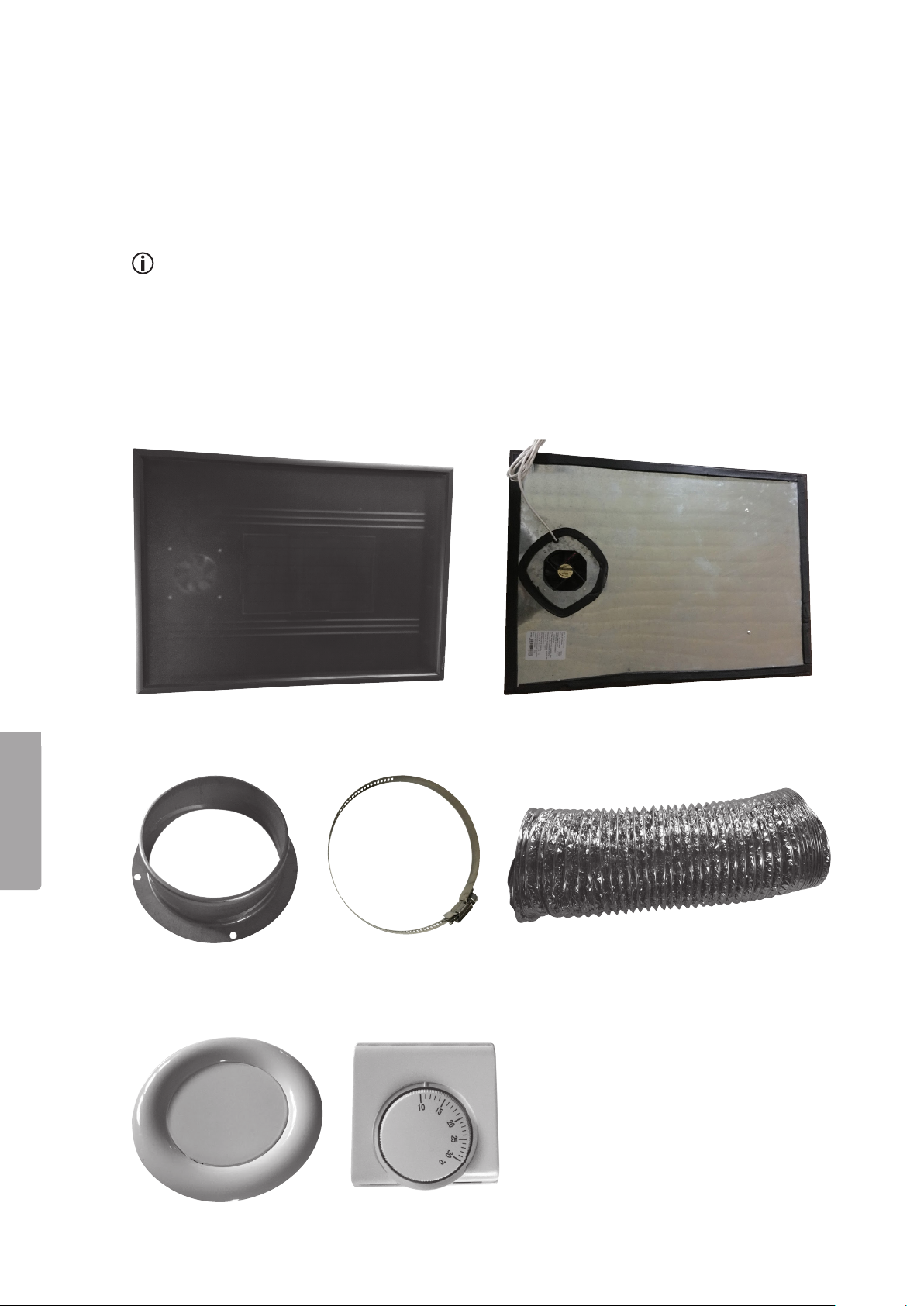

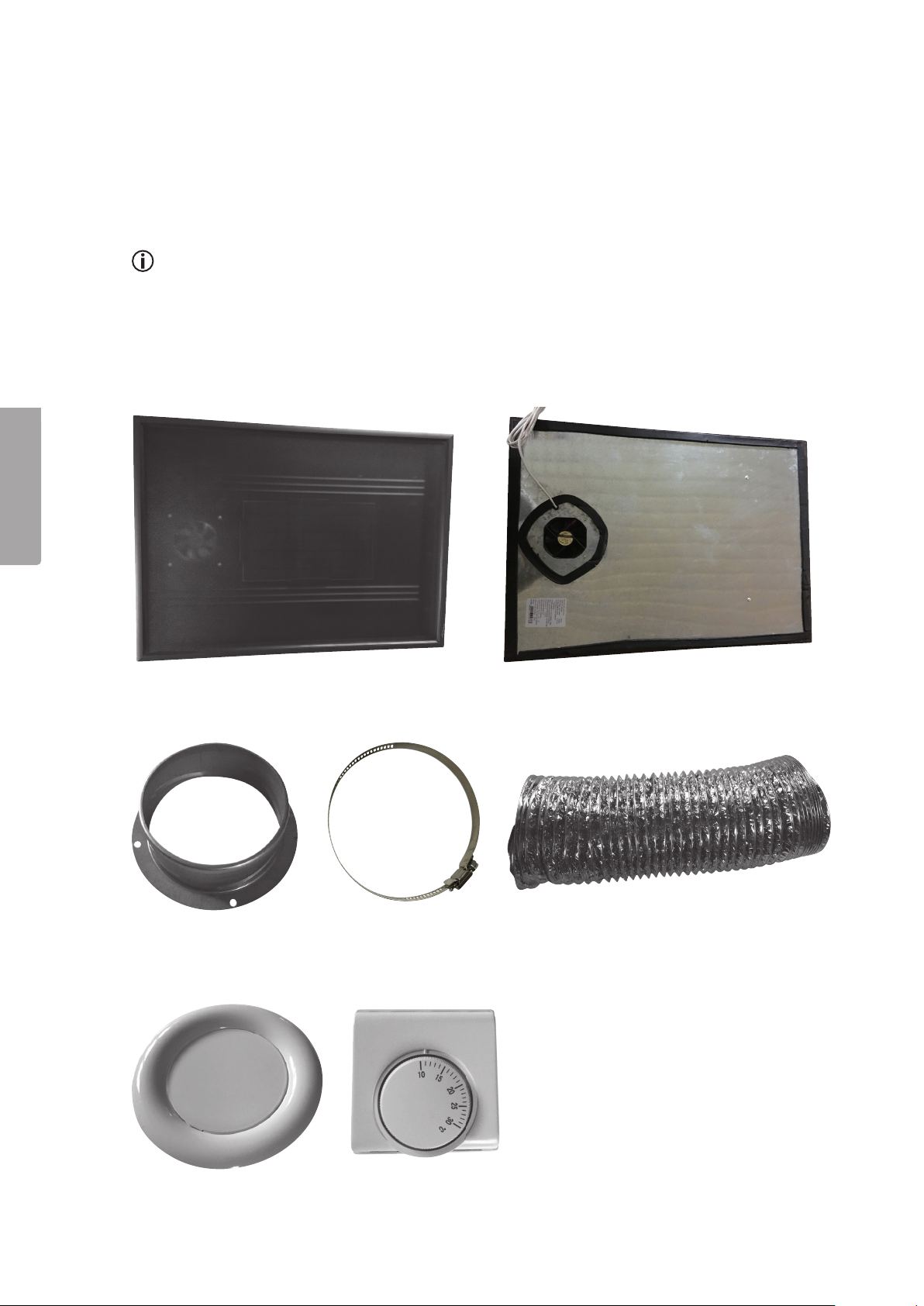

Product description
Solar ventilator panel
Flange Hose clip Duct hose/tube
Interior wall outlet vent Thermostat

3
English
Assembly
• The most appropriate location for the solar ventilator to be installed is on a south-facing wall that gets a
lot of sunlight. Bear in mind not to place the solar panel in a location shaded by buildings, trees, walls,
etc. Make sure that the ventilator is not adversely affected by the eaves of your roof or any overhang.
• The built-in fan (the fan runs on sunlight) sucks in fresh air from the bottom of the ventilator. The air
then passes through the ventilator where it is heated up before being blown into the house through a
hose or tube. The included thermostat means that you can select the desired indoor temperature.
Bear in mind that the intensity of the sunlight, the outside and interior temperature and the size of the
room can affect the heating function of the ventilator.
1. Decide where on the wall you should drill the hole for the tube or hose which will transport hot air into
the house. You can use the included hose or another ventilation duct tube that fits the flange and air
outlet (diam. 100 mm).
Ensure that there are no electrical wires or water pipes concealed below the surface into which you
intend to drill. Bear in mind that the air outlet on the interior wall of the room must be in a suitable
location.

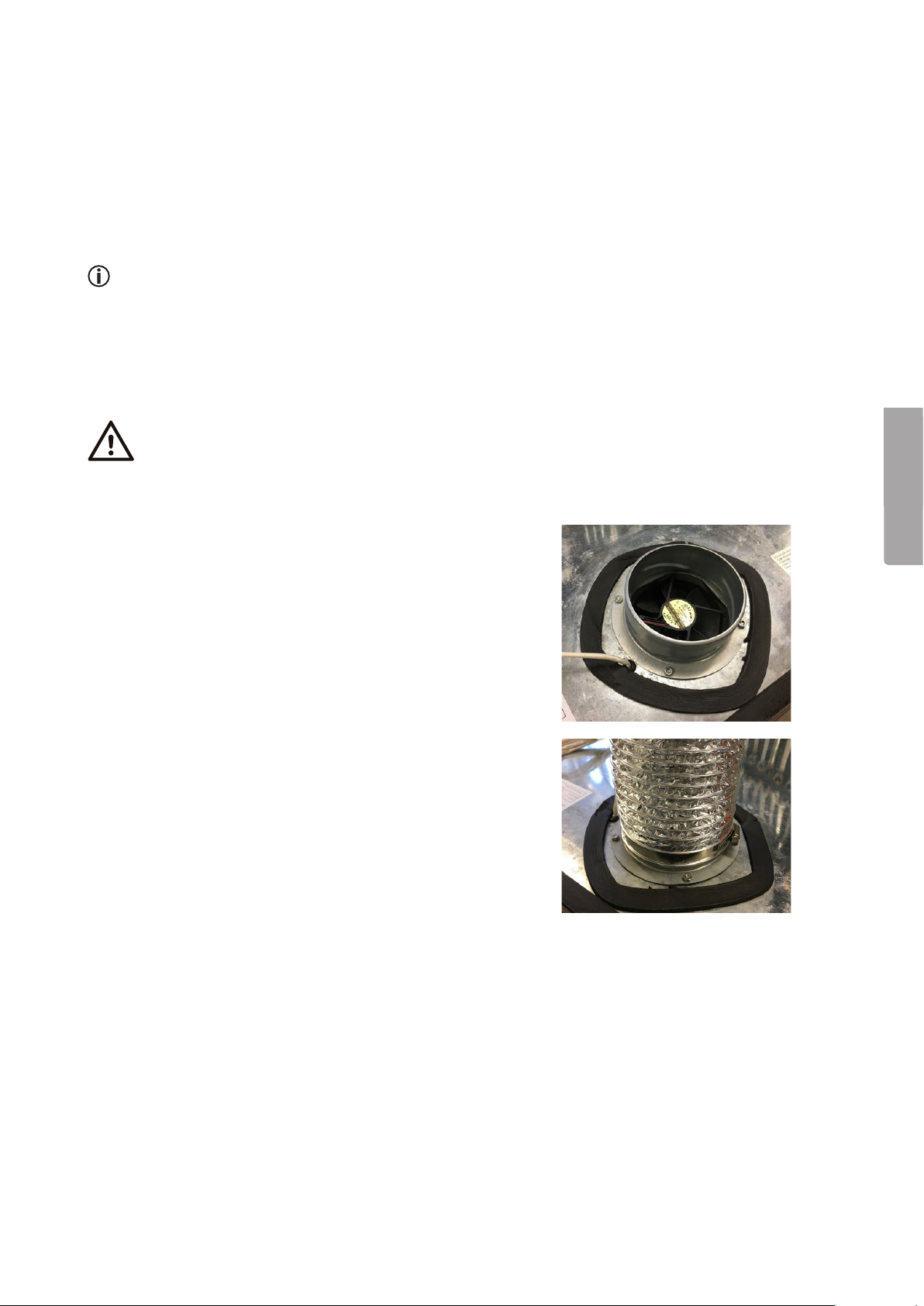

3. Attach the metal flange over the fan using the 4
supplied nuts.
4. Measure the thickness of the wall and cut the hose/tube to a suitable length, fit it over the flange and
secure it using the included hose clip.
5. Attach the thermostat cable to the hose/tube using sticky tape or cable ties. You may also drill a
separate hole for the cable to pass through if you wish.
6. Pass the tube and the cable through the wall and hold the ventilator against the wall.
2. Using the hose/tube as a guide, mark out the
position of the mounting hole on the wall. Make
the hole slightly larger than the diameter of
the hose/tube to provide room for the screw
of the hose clip and the electric cable. Use an
appropriate method of making a hole for the wall
in question.

4
English

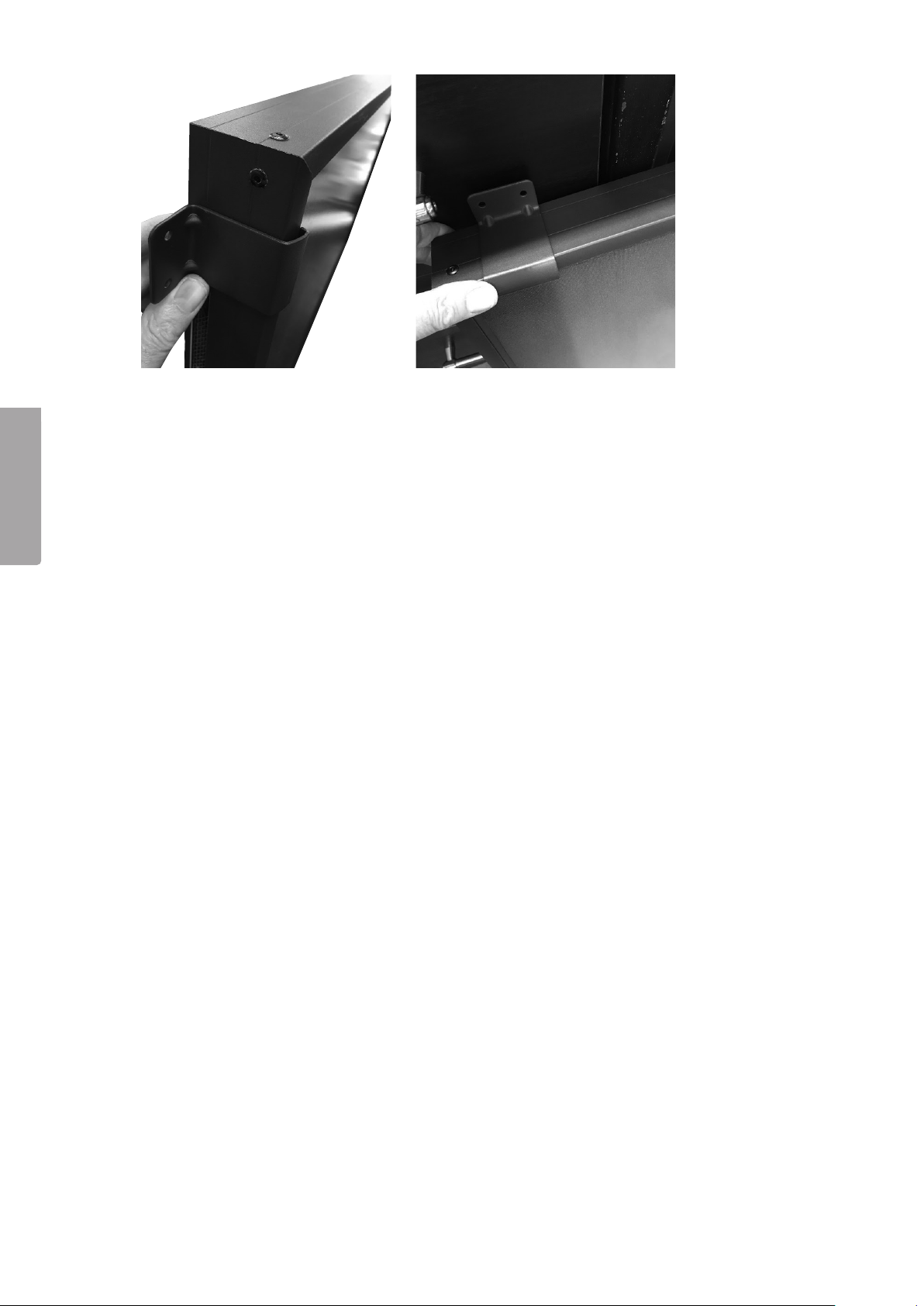

7. Use the wall bracket as a template and mark out where you need to drill on the exterior wall. Place a
bracket close to each corner of the panel, both on the top and bottom.
8. Attach the ventilator panel to the exterior wall.
9. Push the tube on the air outlet into the wall and install the air outlet on the interior wall using the metal
mounting tabs.
10.Open the thermostat by removing the retaining screw and the cover.
11.Mount the thermostat near the air outlet and connect the cable to the thermostat. Connect the red
wire to the connection marked 1 and the blue wire to the connection marked 3.
12.Set the thermostat to the desired room temperature. The fan will switch off automatically when the
desired temperature has been reached.
13.If the solar panel ventilator receives an adequate amount of sunlight the fan will automatically turn off
once the temperature in the room goes above the desired set temperature and turns on automatically
again once the temperature drops.

5
English
2
1
3
4
5
6
7 2 3

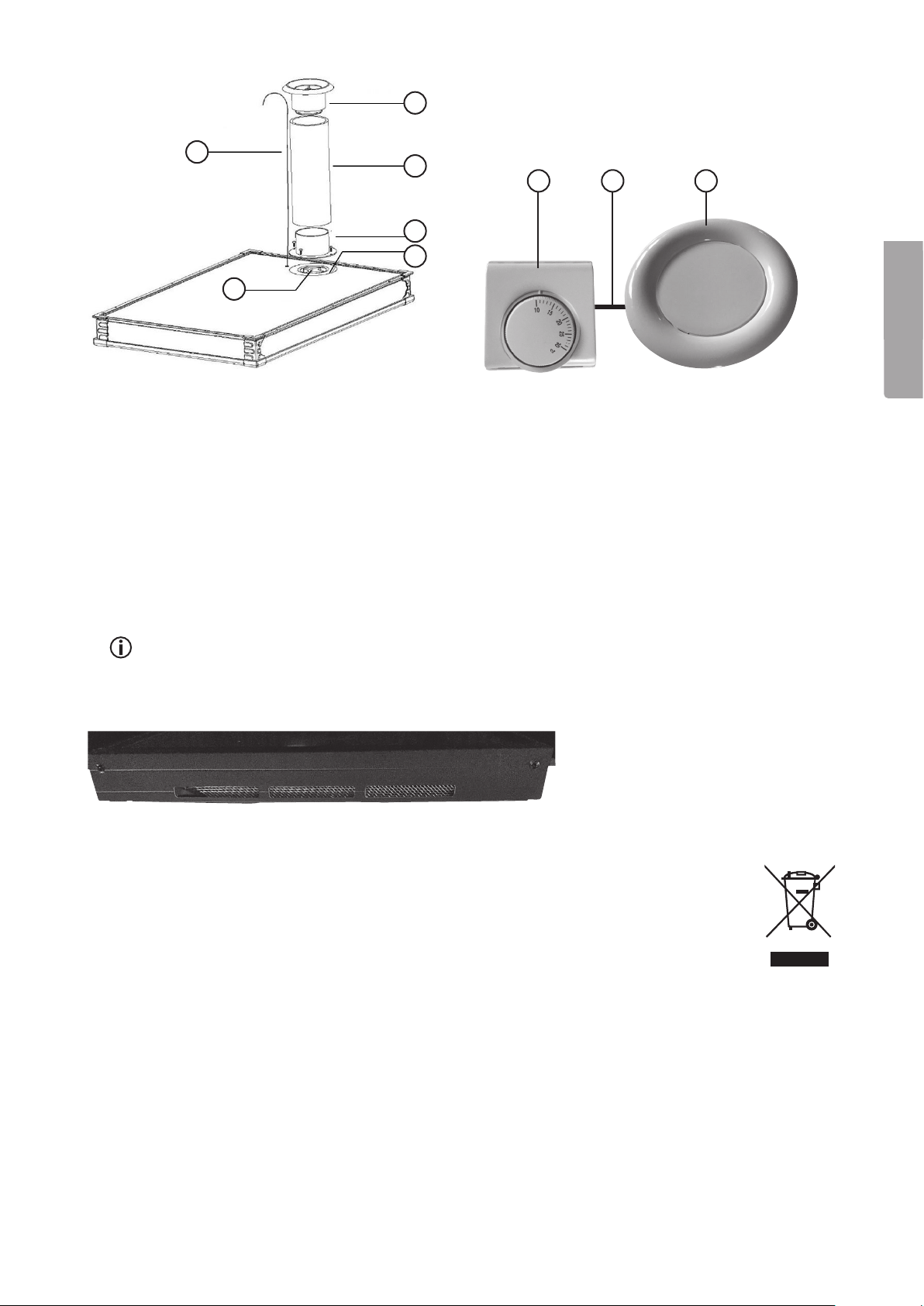

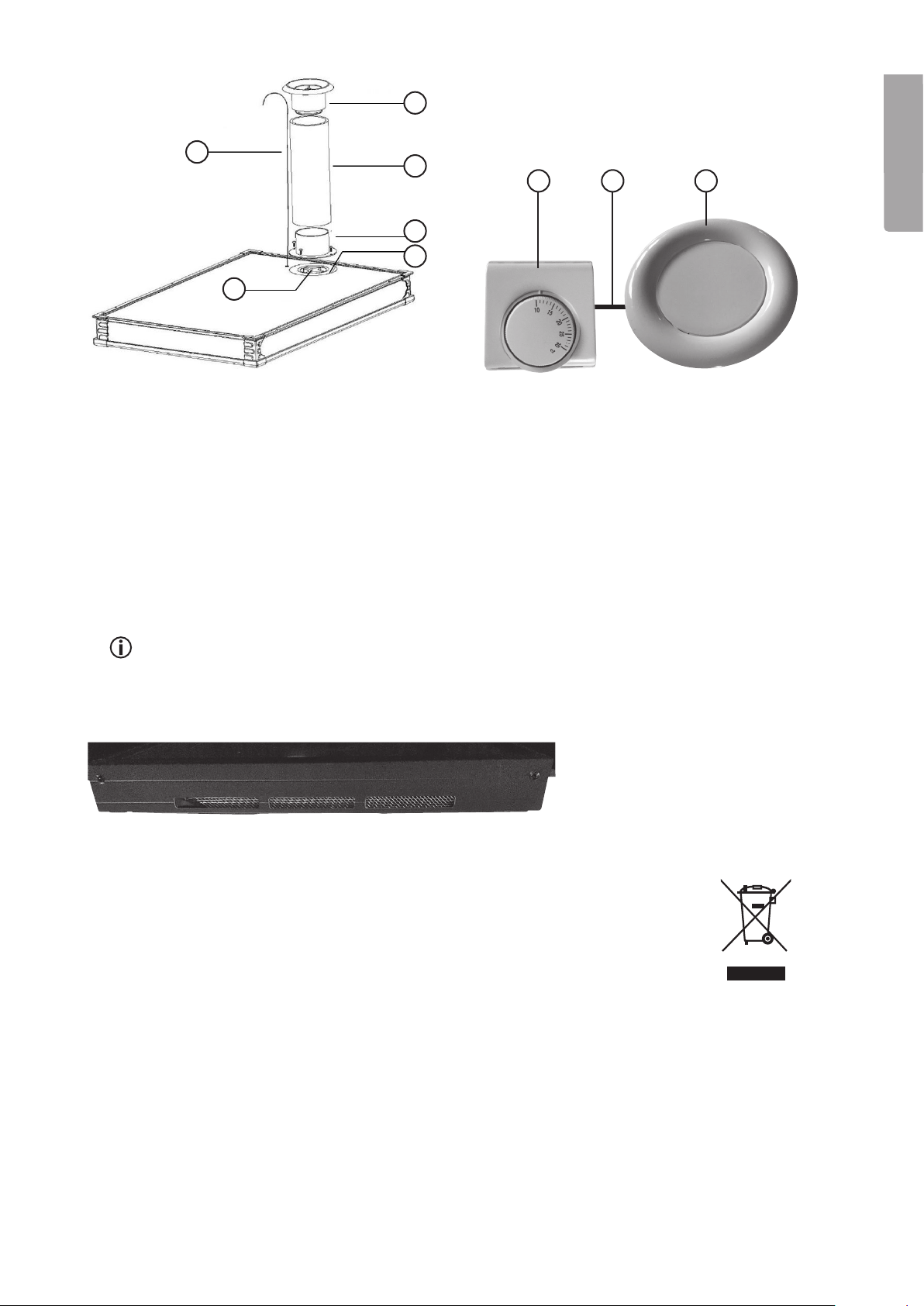

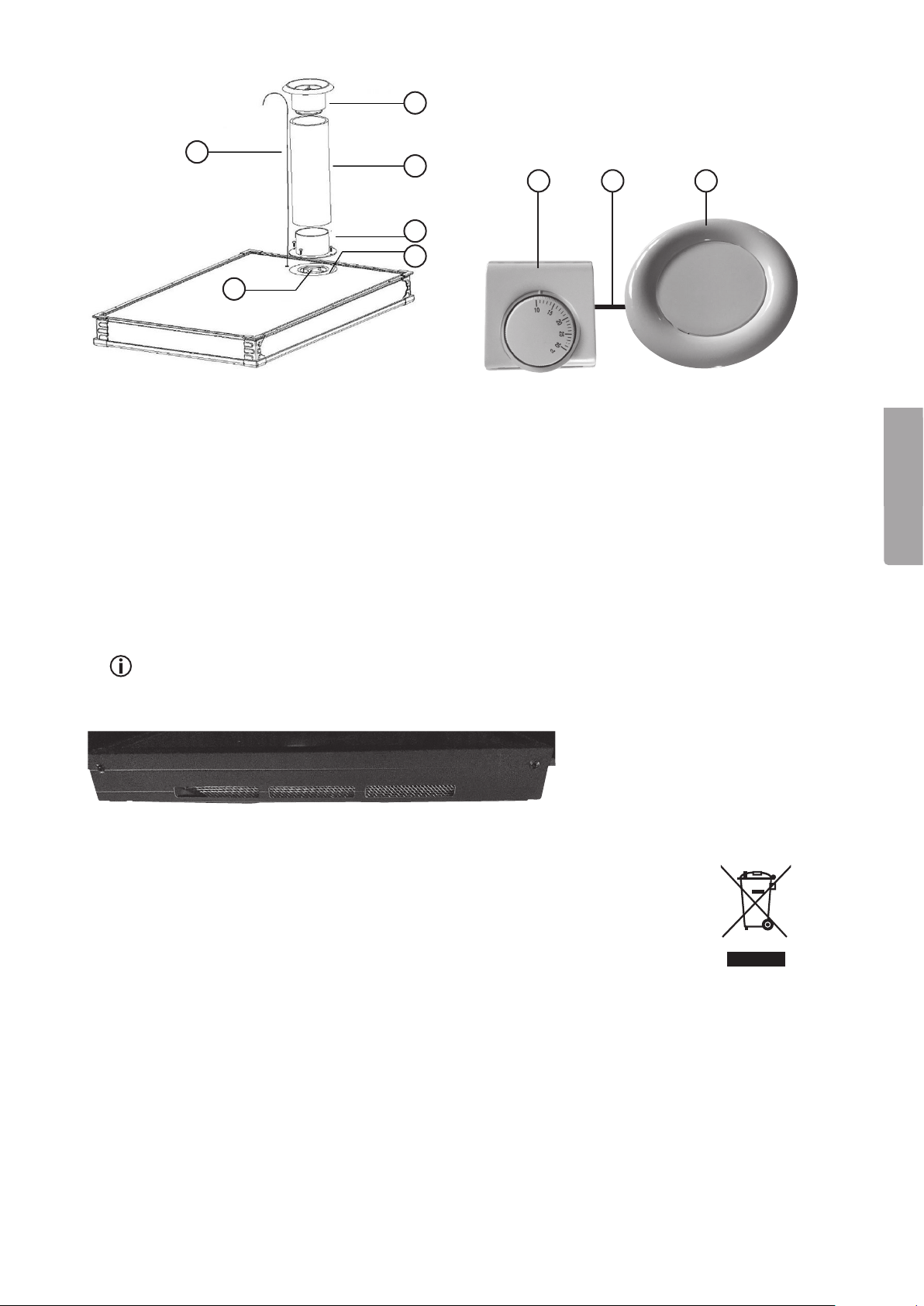

1. Fan
2. Electric cable for the thermostat.
3. Interior wall air vent
4. Hose/tube
5. Steel flange
6. Rubber seal
7. Thermostat
Care and maintenance
• Clean the product using a soft, moist cloth. Use only mild cleaning agents, never solvents or corrosive
chemicals.
Be careful not to damage the glass surface in any way.
• Make sure that the air inlet is always open and clean and free from dust and dirt.
Responsible disposal
This symbol indicates that the product should not be disposed of with general household
waste. This applies throughout the entire EU. In order to prevent any harm to the
environment or health hazards caused by incorrect waste disposal, the product must be
handed in for recycling so that the material can be disposed of in a responsible manner.
When recycling your product, take it to your local collection facility or contact the place
of purchase. They will ensure that the product is disposed of in an environmentally sound
manner.
Specifications
Max room size 15 m²
Size 71 x 52 x 6 cm
Weight 9 kg

6
Svenska
Solventilator
Art.nr 36-8127
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Solventilatorn ser till att du får frisk och torr luft i din stuga. För att Solventilatorn ska kunna
ventilera och värma behöver panelen ihållande solljus. Eftersom den är effektivast i skuggfritt söderläge,
rekommenderas montering i söderläge. Under de årstider eller de dagar då det förekommer lite eller inget
ihållande solljus, kommer heller inte ventilatorn att ventilera eller ge så mycket värme.

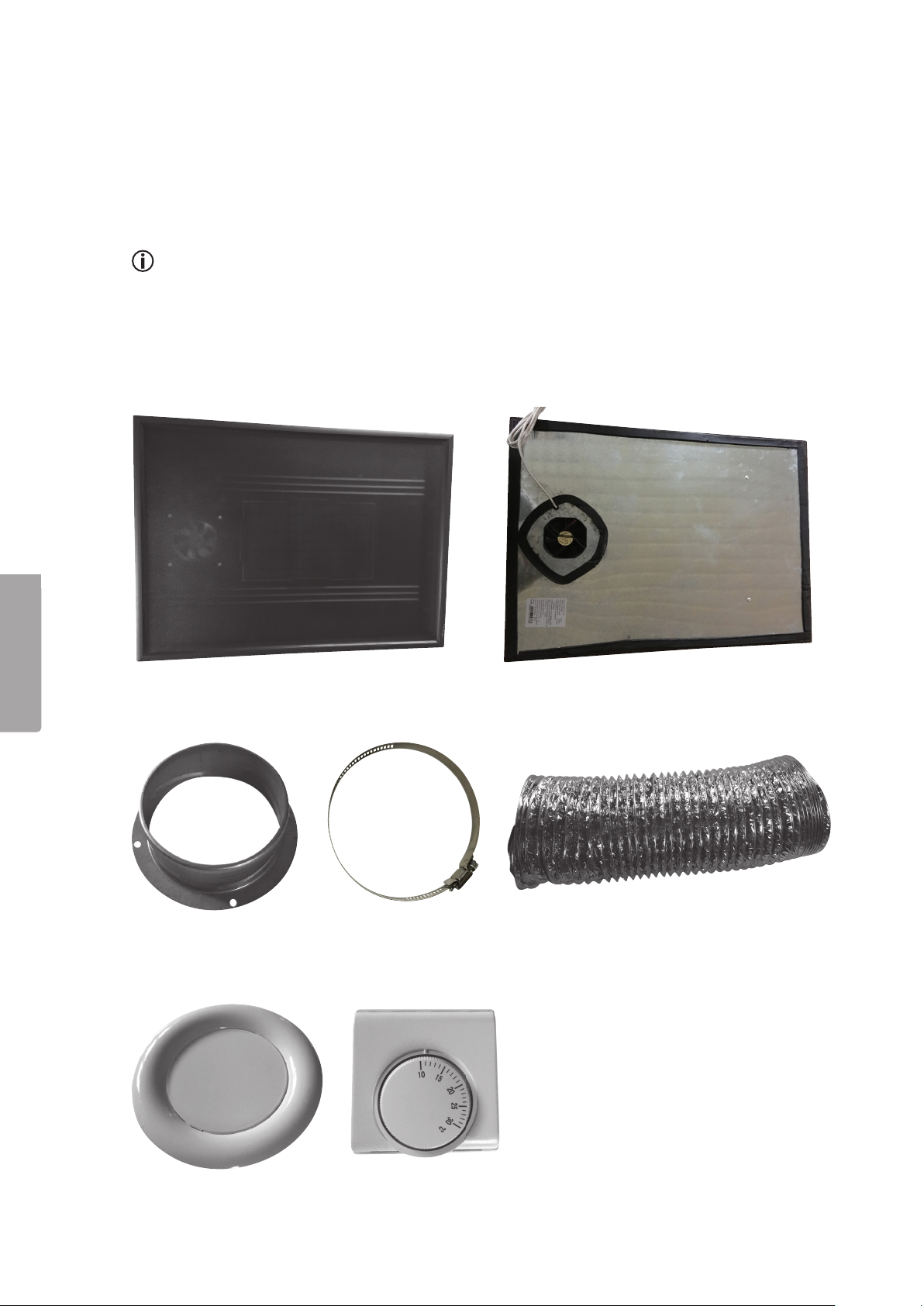

Produktbeskrivning
Solvärmepanel
Fläns Slangklämma Rör/flexslang
Luftutlopp innervägg Termostat

7
Svenska
Montering
• Det är viktigt att solventilatorn monteras på fasaden i söderläge på en plast där den som bäst kan
tillgodogöra sig solljuset. Tänk på att placera den så att den inte skuggas av andra byggnader eller
träd etc. Se också till att den inte påverkas negativt av utskjutande takfot.
• Den inbyggda fläkten (fläkten drivs av solcellen) suger in friskluft från botten av ventilatorn. Luften
värms upp när den passerar genom ventilatorn och blåses sedan in i huset genom en slang eller ett
rör. Den medföljande termostaten gör att du själv kan välja önskad inomhustemperatur.
Tänk på att solljusets intensitet, yttre och inre temperaturer och rummets storlek kan påverka ventilatorns
förmåga att ventilera/värma upp.
1. Bestäm var på väggen hålet för slangen/röret som ska transportera varmluften in i huset ska borras.
Du kan använda medföljande slang eller annat rör som används för ventilation och som passar fläns
och luftutlopp (diam. 100 mm).
Försäkra dig om att inga vatten- eller elledningar eller andra hinder finns i väggen där du avser att
borra. Tänk också på att luftutloppet på väggen inne i rummet måste hamna på lämpligt ställe.

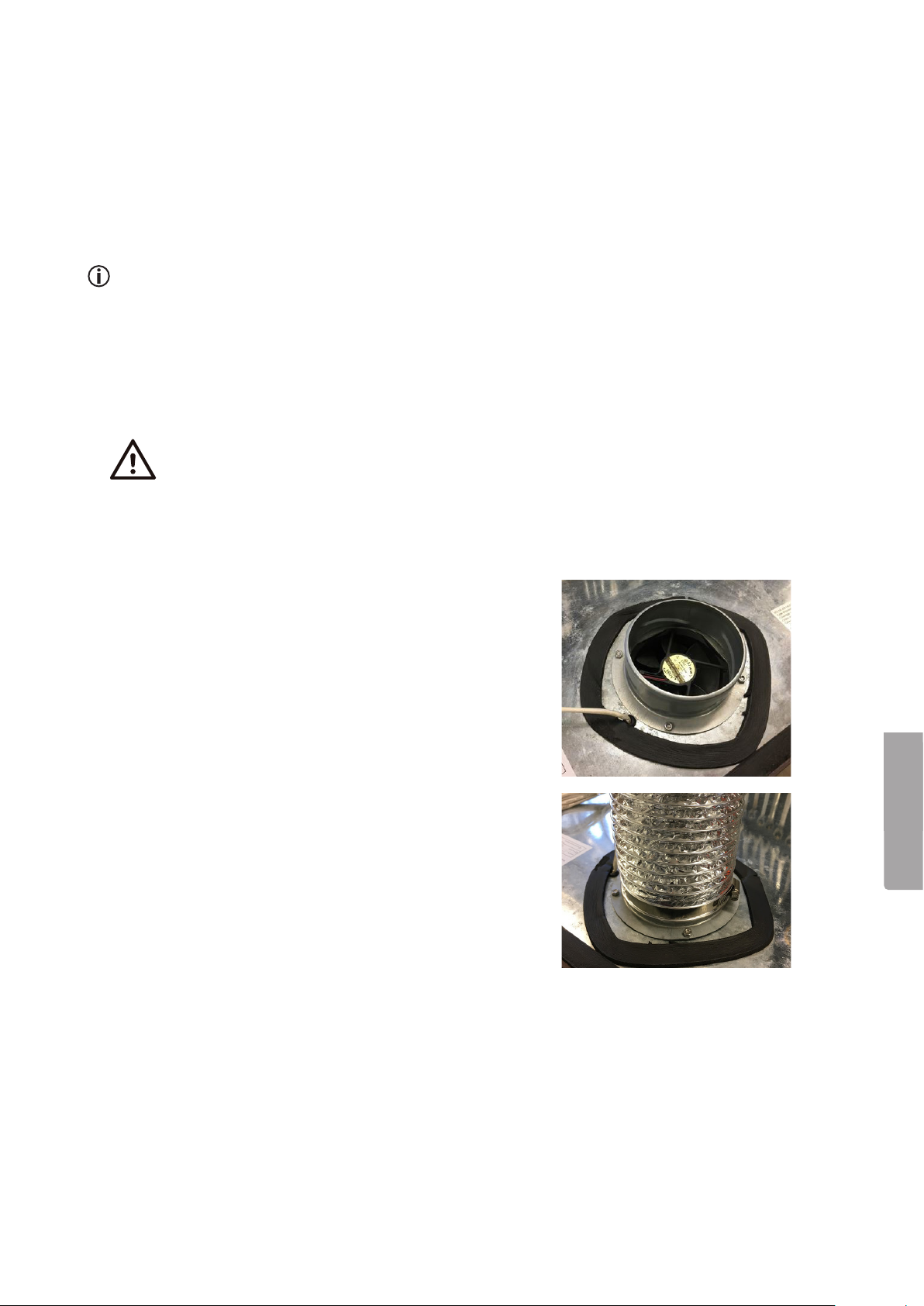

3. Montera plåtflänsen över fläkten med de
4 medföljande muttrarna.
4. Mät väggens tjocklek och kapa slangen/röret till lämplig längd, skjut det över flänsen och dra fast med
medföljande slangklämma.
5. Fäst kabeln till termostaten på slangen/röret med tejp eller buntband. Du kan också borra ett separat
hål för kabeln om du vill.
6. För in röret med kabeln genom väggen och håll ventilatorn mot väggen.
2. Använd slangen/röret som mall och rita ut var på
väggen hålet ska borras. Borra hålet något större
än slangens/rörets diameter så att du får plats för
slangklämmans skruv och elkabeln. Använd för
väggen lämplig håltagningsmetod.

8
Svenska
7. Använd väggfästena som mall och märk ut var på fasaden du ev. behöver borra hål. Placera ett fäste i
närheten av varje hörn uppe och nere.
8. Fäst ventilatorn på fasaden.
9. Skjut på röret på luftutloppet inne i rummet och montera utloppet på innerväggen med hjälp av
plåtprofilerna på utloppet.
10.Öppna termostaten genom att ta bort låsskruven och locket.
11.Montera termostaten nära luftutloppet och anslut kabeln till termostaten. Anslut kablarna till
anslutningarna märkta 1 och 3. Det spelar ingen roll vilken kabel som sitter på vilken anslutning bara
de sitter på 1 och 3.
12.Ställ termostaten på önskad temperatur. Fläkten kommer automatiskt att slå av när önskad temperatur
uppnåtts.
13.Under förutsättning att solventilatorn får tillräckligt med solljus slår fläkten automatiskt av när
temperaturen i rummet stiger över den inställd temperaturen och slår automatiskt på igen när
temperaturen sjunker.

9
Svenska
2
1
3
4
5
6
7 2 3

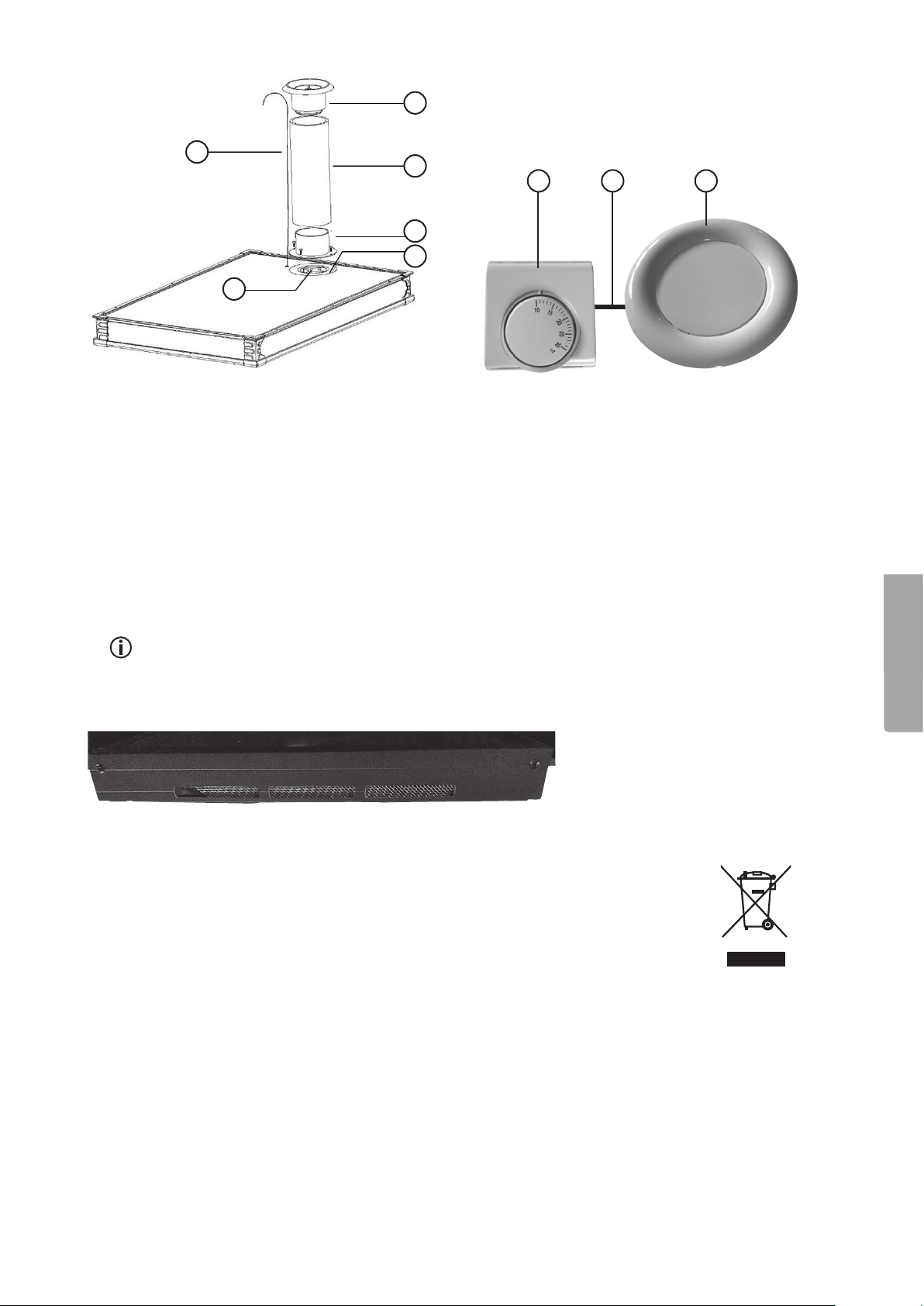

1. Fläkt
2. Elkabel till termostat.
3. Luftutlopp på innervägg
4. Slang/rör
5. Plåtfläns
6. Gummitätning
7. Termostat
Skötsel och underhåll
• Torka av produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel
eller frätande kemikalier.
Var försiktig så att du inte skadar glasytan på något sätt.
• Se till att luftinloppet alltid är öppet och fritt från föroreningar.
Avfallshantering
Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta
gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig
avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett
ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem
som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand
på ett för miljön tillfredställande sätt.
Specifikationer
Max rumsstorlek 15 m2
Mått 71 x 52 x 6 cm
Vikt 9 kg

10
Norsk
Solventilator
Art.nr. 36-8127
Les gjennom hele bruksanvisningen før produktet tas i bruk, og ta vare på den for fremtidig bruk.
Vi tar forbehold om eventuelle feil i tekst og bilder, samt endringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter (se kontaktopplysninger på
baksiden).
Solventilatoren sørger for at du får frisk og tørr luft i hytta. Solcellepanelet trenger vedvarende sollys
for å kunne ventilere og varme opp luften. Det er derfor best å montere den på en sørvendt vegg der det
ikke er skygge. Gjennom årstider og dager med lite eller intet vedvarende sollys, vil heller ikke ventilatoren
ventilere eller gi mye varme.
Produktbeskrivelse
Solvarmepanel
Flens Slangeklemme Rør/flexslange
Luftutløp innervegg Termostat
