Clas Ohlson FT23-16J-UK User manual

EnglishSvenskaNorskSuomiDeutsch
Table Fan
Bordsäkt
Bordvifte
Pöytätuuletin
Tischventilator
Art.no Model
18-1367 FT23-16J-UK
36-6575 FT23-16J Ver. 20191014

2

3
English
Table Fan
Art.no 18-1367 Model FT23-16J-UK
36-6575 FT23-16J
Please read theentire instruction manual before using theproduct and then save
it for future reference. Wereserve theright for any errors in text or images and any
necessary changes made to technicaldata. Intheevent of technical problems or other
queries, please contact our Customer Services (see address details on theback).
Safety
• Never use theproduct if themains lead, plug or any other part
is damaged or is not working properly.
• Never try to alter, repair or modify theproduct in anyway.
• Theproduct is only intended for indoor use in adry, clean
environment. Neverplace theproduct where there is arisk of
it falling into water or other liquid.
• Always unplug theproduct from thepower point when it is
not inuse.
• Never leave unsupervised children together with theproduct.
• This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have
been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
• Never connect theproduct to themains before it is
completely assembled.
• Never poke any foreign objects through thesafety grille.
• Never turn theproduct off by pulling theplug out of thewall
socket. Always turn theproduct off using thepower switch.
• Themains lead should be checked regularly. Neveruse
theproduct if themains lead or plug is damaged.
• If themains lead is damaged it should only be replaced by
aqualified electrician.

4
English

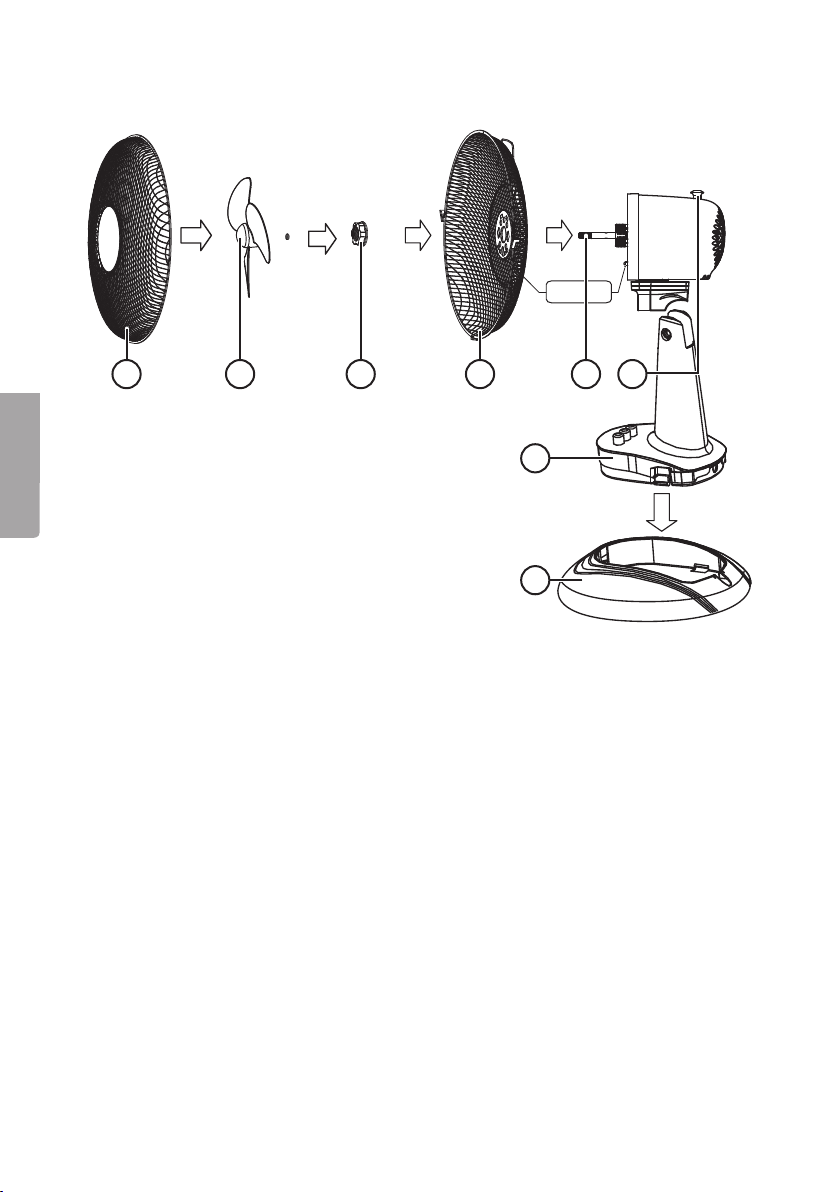

1 2 3 4
7
8
65
1. Front safety grille
2. Fan blade assembly
3. Rear safety grille locknut
4. Rear safety grille
5. Driveshaft
6. Oscillationknob
7. On/two fan speed buttons and off button
8. Fanbase
Product description

5
English
Assembly
2. Turn thelock knob on thebottom
of thefan body’s foot to lock it to
thebase.
1. Align thefan body’s foot over
thebase and push down until it
clicks intoplace.
6. Fasten thetwo halves of thegrille together
by inserting screw through thehole on
thetop edge of both grille halves and
fasten them together with thenut.
3. Mount therear grille (4) onto thefan head and lock it into place with thelock nut (3).
4. Fit thefan blade assembly (2) onto thedrive shaft (5). Makesure that themetal
lock ring on theinside of thefan blade surrounds theplastic rim and locks thefan
blade assembly securely onto thedriveshaft.
5. Align and hold thefront grille (1) against
therear grille so that thescrew holes
on both halves are in alignment with
eachother. Thenfasten thetwo halves
together by clipping thetwo clips on the
rear grilleover theedge of thefront grille.

6
English
Off and on/speed control buttons
Plug themains lead into awall socket.
• [0] Off
• [1], [2] On/ fan speed selector
buttons
Oscillation on/offknob
Press down theoscillation knob (6) to
start oscillation, pull up on theknob to
turn off oscillation.
Care and maintenance
• Clean theproduct using alightly moistenedcloth. Useonly mild cleaning agents,
never solvents or corrosive chemicals.
• Always unplug thefan from thepower point before cleaning it or when it is not to
be used for alongtime.

7
English
Responsible disposal
This symbol indicates that this product should not be disposed of with
general householdwaste. Thisapplies throughout theentire EU. Inorder
to prevent any harm to theenvironment or health hazards caused by
incorrect waste disposal, theproduct must be handed in for recycling
so that thematerial can be disposed of in aresponsible manner.
Whenrecycling your product, take it to your local collection facility or
contact theplace of purchase. Theywill ensure that theproduct is
disposed of in anenvironmentally sound manner.
Specifications
Rated voltage 220–240V AC, 50 Hz
Power 25W
Diameter 23cm
Width 215mm
Depth 275mm
Height 280mm
Cable length 1.8m
Weight 1.5kg
Description Symbol Value Unit
Max fan flow rate F 13.37 m³/min
Fan power input P 19.60 W
Service value SV 0.68 (m³/min)/W
Standby power consumption PSB 0 W
Fan sound power level LwA 50.69 dB(A)
Maximum air velocity c 2.93 metres/sec
Measurement standard for
servicevalue
IEC 60879:1986 (corr.1992)

8
Svenska
Bordsfläkt
Art.nr 18-1367 Modell FT23-16J-UK
36-6575 FT23-16J
Läs igenom hela bruksanvisningen före användning och spara den sedan för fram-
tidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).
Säkerhet
• Använd aldrig produkten om nätkabeln, stickproppen eller
någon annan del är skadad eller inte fungerar på rättsätt.
• Försök aldrig att på något sätt ändra, reparera eller modifiera
produkten.
• Produkten får endast användas inomhus itorra och rena
miljöer. Placera aldrig produkten så att den kan falla ned
ivatten eller annan vätska.
• Dra alltid ut stickproppen ur vägguttaget när produkten
inteanvänds.
• Lämna aldrig barn utan tillsyn isamma lokal som produkten.
• Produkten får användas av barn från 8 år och av personer
med någon form av funktionsnedsättning, brist på erfarenhet
eller kunskap som skulle kunna äventyra säkerheten, om de
har fått instruktioner om hur produkten på ett säkert sätt ska
användas och förstår faror och risker som kan uppkomma.
Låt aldrig barn leka med produkten. Rengöring och skötsel får
inte utföras av barn utan vuxens närvaro.
• Anslut aldrig produkten till elnätet innan den är monterad.
• Stick inte in främmande föremål innanför skyddsgallret.
• Stäng aldrig av produkten genom att dra ut stickproppen ur
vägguttaget. Stängalltid av produkten med strömbrytaren.
• Nätkabeln bör regelbundet kontrolleras. Använd aldrig
produkten om nätkabeln eller stickproppen är skadade.
• Om nätkabeln skadas ska den bytas av behörig elektriker.

9
Svenska
1 2 3 4
7
8
65
1. Främre skyddsgaller
2. Fläktblad
3. Låsmutter bakre skyddsgaller
4. Bakre skyddsgaller
5. Motoraxel
6. Reglage för svepande rörelse
7. Knappar för två hastigheter samt avstängning
8. Bottenplatta
Produktbeskrivning

10
Svenska
Montering
2. Vrid låsvredet ettkvarts varv
medurs.
1. Passa in klacken ifläktbasens
framkant mot urtaget ibottenplattan
och pressa basen nedåt tills den
fäster ibottenplattan med ettklick.
6. Säkra de båda gallrens position genom
att montera den medföljande skruven och
muttern ihålet igallrens överkant.
3. Fäst det bakre skyddsgallret (4) på fläkthuvudet och lås fast det med låsmuttern (3).
4. Tryck fast fläktbladet (2) på motoraxeln (5). Kontrollera att metallringen (låsringen)
på fläktvingens insida sitter runt plasten så att den låser fast fläktvingen på
motoraxeln.
5. Häng på det främre skyddsgallret (1) och
fäst det mot det bakre skyddsgallret genom
att vika de två låsflikarna på det bakre
gallrets sidor över kanten på det främre
skyddsgallret.

11
Svenska
På/av och fläkthastighet
Anslut stickproppen till ettlämpligt
vägguttag.
• [0] Av
• [1], [2] Slå på och välj fläkthastighet
Svepande rörelse på/av
Tryck ned reglaget (6) för att aktivera
svepande rörelse, dra upp reglaget för
att stängaav.
Skötsel och underhåll
• Rengör produkten med enlätt fuktadtrasa. Använd ettmilt rengöringsmedel,
aldrig lösningsmedel eller frätande kemikalier.
• Dra alltid ut stickproppen ur vägguttaget före rengöring och om inte fläkten ska
användas under enlängre period.

12
Svenska
Avfallshantering
Denna symbol innebär att produkten inte får kastas tillsammans
med annat hushållsavfall. Dettagäller inom hela EU. Föratt
förebygga eventuell skada på miljö och hälsa, orsakad av felaktig
avfallshantering,ska produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till
återvinning, använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. Dekan se till att produkten tas
om hand på ettför miljön tillfredställandesätt.
Specifikationer
Nätanslutning 220–240 V AC, 50 Hz
Effekt 25 W
Diameter 23cm
Bredd 215mm
Djup 275mm
Höjd 280mm
Kabellängd 1,8m
Vikt 1,5kg
Beskrivning Symbol Värde Enhet
Max luftflöde F 13,37 m³/min
Fläktens ineffekt P 19,60 W
Driftsvärde SV 0,68 (m³/min)/W
Effektförbrukning istandbyläge PSB 0 W
Fläktens ljudeffektnivå LwA 50,69 dB(A)
Maximal lufthastighet c 2,93 meter/sek
Standard som använts för
mätning av driftsvärde
IEC 60879:1986 (corr. 1992)

13
Norsk
Bordvifte
Art.nr. 18-1367 Modell FT23-16J-UK
36-6575 FT23-16J
Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for
framtidigbruk. Vi reserverer oss motev. feil itekst og bilde, samt forandringer
av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt med vårt
kundesenter. (Se opplysninger om kundesenteret idenne bruksanvisningen).
Sikkerhet
• Viften må ikke brukes dersom ledning, støpsel eller andre
deler er skadet eller ikke fungerer som deskal.
• Produktet må ikke endres på eller modifiseres.
• Produktet må kun brukes innendørs itørre og rene miljøer.
Plasser ikke produktet slik at det kan falle ned ivann eller
annenvæske.
• Trekk alltid støpselet ut av strømuttaket når produktet ikke er
ibruk.
• La aldri barn oppholde seg isamme rom som viften, uten
tilsyn av voksne.
• Produktet kan brukes av barn fra 8 år og av personer med
funksjonshemming eller manglende erfaring og kunnskap om
produktet, dersom de har fått opplæring om sikker bruk av
det. Det er dog viktig at de forstår faren ved bruken av det.
Laaldri barn leke med produktet. Rengjøring og vedlikehold
må ikke utføres av barn uten tilsyn av voksne.
• Viften må ikke kobles til strømnettet før den er montert.
• Stikk aldri fremmede gjenstander innenfor dekselet.
• Viften må ikke skrus av ved kun åtrekke ut støpselet fra
strømuttaket. Stengalltid viften med strømbryteren.
• Strømledningen bør kontrolleres regelmessig. Brukikke
produktet dersom strømledning eller støpsel er skadet.
• Hvis strømkabelen er skadet må den skiftes umiddelbart av
enfaglært elektriker.

14
Norsk
1 2 3 4
7
8
65
1. Fremre gitter
2. Vifteblad
3. Låsemutter bakre gitter
4. Bakre gitter
5. Motoraksel
6. Bryter for sveipende bevegelser
7. Bryter for innstilling av de to hastighetene og stenging
8. Bunnplate
Produktbeskrivelse

15
Norsk
Montering
2. Drei låserattet enkvart omdreining
medurs.
1. Tilpass så knasten på fremkant
av hoveddelen passer mot uttaket
ibunnplaten og press basen ned til
den festes til bunnplaten med etklikk.
6. Sikre ekstra ved åskru iden medfølgende
skruen og mutteren ihullet på overkant av
gitteret.
3. Fest det bakre beskyttelsesgitteret (4) på viftehodet og lås den med låsemutteren (3).
4. Fest viftebladet (2) på motorakselen (5). Kontroller at metallringen (låsingen) på
viftebladets innside sitter festet slik at den låser bladet på motorakselen.
5. Tilpass sånn at det fremre gitteret (1) treffer
riktig på det bakre og fest det ved åslå inn
de fire låseflikene på det bakre gitterets
over sidekantene på det fremre gitteret.

16
Norsk
På/av og viftehastighet
Støpselet kobles til ettstrømuttak.
• [0] Av
• [1] og [2] Slå på og velg viftehastighet
Sveipende bevegelser på/av
Trykk ned bryteren (6) for åaktivere de
sveipende bevegelsene og trekk bryteren
opp for åstenge.
Stell og vedlikehold
• Rengjør produktet med enlett fuktetklut. Bruketmildt rengjøringsmiddel, aldri
løsningsmidler eller etsende kjemikalier.
• Trekk alltid støpselet ut fra strømuttaket før rengjøring eller når produktet ikke er
ibruk.

17
Norsk
Avfallshåndtering
Symbolet viser til at produktet ikke skal kastes sammen med hushold-
ningsavfallet. Dettegjelder ihele EØS-området. Foråforebygge eventu-
elle skader på helse og miljø som følge av feil håndtering av avfall, skal
produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på
enansvarsfullmåte. Benytt miljøstasjonene som er derdu befinner deg
eller ta kontakt med forhandler. Devil ta hånd om produktet på enmiljø-
messig tilfredsstillendemåte.
Spesifikasjoner
Nettspenning 220–240 V AC, 50 Hz
Effekt 25 W
Diameter 23cm
Bredde 215mm
Dybde 275mm
Høyde 280mm
Lengde på ledning 1,8m
Vekt 1,5kg
Beskrivelse Symbol Verdi Enhet
Maks luftstrøm F 13,37 m³/min
Viftens effekt inn P 19,60 W
Driftsverdi SV 0,68 (m³/min)/W
Effektforbruk (istandby-modus) PSB 0 W
Viftens lydeffektnivå LwA 50,69 dB(A)
Maks lufthastighet c 2,93 m/s
Standard som er benyttet for
måling av driftsverdi
IEC 60879:1986 (corr.1992)

18
Suomi
Pöytätuuletin
Tuotenro 18-1367 Malli FT23-16J-UK
36-6575 FT23-16J
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti-
tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Älä käytä laitetta, jos sen virtajohto, pistoke tai jokin muu osa
on vioittunut tai ei toimi normaalisti.
• Älä yritä muuttaa laitetta millään tavalla.
• Käytä laitetta ainoastaan sisätiloissa kuivassa ja puhtaassa
ympäristössä. Äläsijoita laitetta paikkaan, josta se voi pudota
veteen tai muuhun nesteeseen.
• Irrota pistoke pistorasiasta, kun laitetta ei käytetä.
• Älä jätä lapsia samaan tilaan laitteen kanssa ilman valvontaa.
• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla
on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole
riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai
kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu
sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.
Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai
huoltaa laitetta ilman aikuisen valvontaa.
• Älä liitä laitetta sähköverkkoon, ennen kuin olet asentanut sen
käyttövalmiiksi.
• Älä työnnä suojaritilän sisään vieraita esineitä.
• Älä sammuta laitetta irrottamalla pistoke pistorasiasta.
Sammuta laite aina virtakytkimellä.
• Tarkista virtajohdon kunto säännöllisesti. Äläkäytä laitetta,
jossen virtajohto tai pistoke on vioittunut.
• Vain sähköalan ammattilainen saa vaihtaa vaurioituneen
virtajohdon.

19
Suomi
1 2 3 4
7
8
65
1. Etummainen suojaritilä
2. Lapa
3. Taaemman suojaritilän lukitusmutteri
4. Taaempi suojaritilä
5. Moottorin akseli
6. Edestakaisen liikkeen kytkin
7. Nopeudenvalintapainikkeet ja sammutus
8. Pohjalevy
Tuotteen kuvaus

20
Suomi
Asennus
2. Kierrä lukitusvipua neljänneskierros
myötäpäivään.
1. Sovita rungon etureunassa oleva
kieleke pohjalevyn uraan ja paina
runkoa kunnes se napsahtaa kiinni
pohjalevyyn.
6. Varmista molempien ritilöiden asento
asentamalla mukana tuleva ruuvi ja mutteri
ritilän yläreunan reikään.
3. Kiinnitä suojaritilän taaempi osa (4) tuuletinpäähän ja lukitse se kiinni
lukitusmutterilla (3).
4. Paina tuulettimen lapa (2) moottorin akseliin (5). Varmista että tuulettimen siiven
sisäpuolella oleva metallirengas (lukitusrengas) on muovin ympärillä niin, että se
lukitsee tuulettimen siiven moottorin akseliin.
5. Sovita etummainen suojaritilä (1)
taaempaan suojaritilään ja kiinnitä se
taittamalla taaemman ritilän kaksi kielekettä
eturitilän reunojenyli.
