Clas Ohlson ST-09 User manual

United Kingdom • www.clasohlson.co.uk
English
Ver. 20220718
In
Null
Out
Yellow/green (earth)
Brown cable
Blue cable
Black cable
N
N
Motion detector
Art.no 36-1084 Model ST-09
36-1085 ST-09
Please read theentire instruction manual before using theproduct and save it
for future reference. We reserve theright for any errors in text or images and any
necessary changes made to technical data. If you have any questions regarding
technical problems please contact our customer services.
Instructions
• Installation may only be carried out by acertified electrician.
• Read theinstruction manual carefully before installing thedevice and keep
themanual for later reference.
• The product should not be taken apart or modified. This product must
be installed using anapproved outdoor cable having a1.5 mm² area and
according to current laws and regulations.
• This motion detector may not be used in conjunction with adimmer.
The motion detector is not suitable for controlling inductive/phase-
shifted loads
• The motion detector is more suitable for controlling aresistive load with
apower factor, cosφof 1 (cos phi = 1), such as anincandescent light bulb.
• When controlling inductive/capacitive loads with low power factors, cosφ
< 1 (cos phi < 1), where thevoltage and current are out of phase with each
other, such as fluorescent tubes, CFLs and LED lamps, theoperating life
of therelay can be shortened due to thehigher starting current required at
themoment thelight source is switched on.
• The motion detector should be connected in such away that it controls
anexternal relay/contactor capable of withstanding ahigher load when
phase-shifted loads are to be controlled via themotion detector (e.g.
aseries of fluorescent tube lights or CFLs).
Placement
The detector is IP44 classed, allowing it to be used outdoors.
Consider thefollowing before installing:
1. The detector is made to function optimally when it is mounted 2.5 metres
above ground.
2. Avoid installing it near trees or bushes, since these can interfere with
thedetector’s functioning especially in windy or rainy weather.
3. Avoid focusing thedetector on hot surfaces e.g. ventilation ducts.
4. Avoid mounting thedetector so that artificial lighting hits thedetector directly
or indirectly. This will disable thetwilight function if theLUX control is set to
thedark () setting.
5. Avoid mounting themotion detector close to strong magnetic fields as this
may activate thelight unnecessarily.
6. The detector is most effective for detecting motion moving across
thesurveillance area and less effective for movement towards thedetector.
If possible, adjust thedetector so that it can detect movement from
thesides also. The detector works best in low humidity and at anambient
temperature around 20 °C. Rising and falling temperatures and increased
humidity can contribute to agradual decreased sensitivity in both angle and
distance detection.
Installation
1. Always turn off thepower before installation (set theswitch
and fuse to OFF, or unscrew and disconnect
thefuse completely).

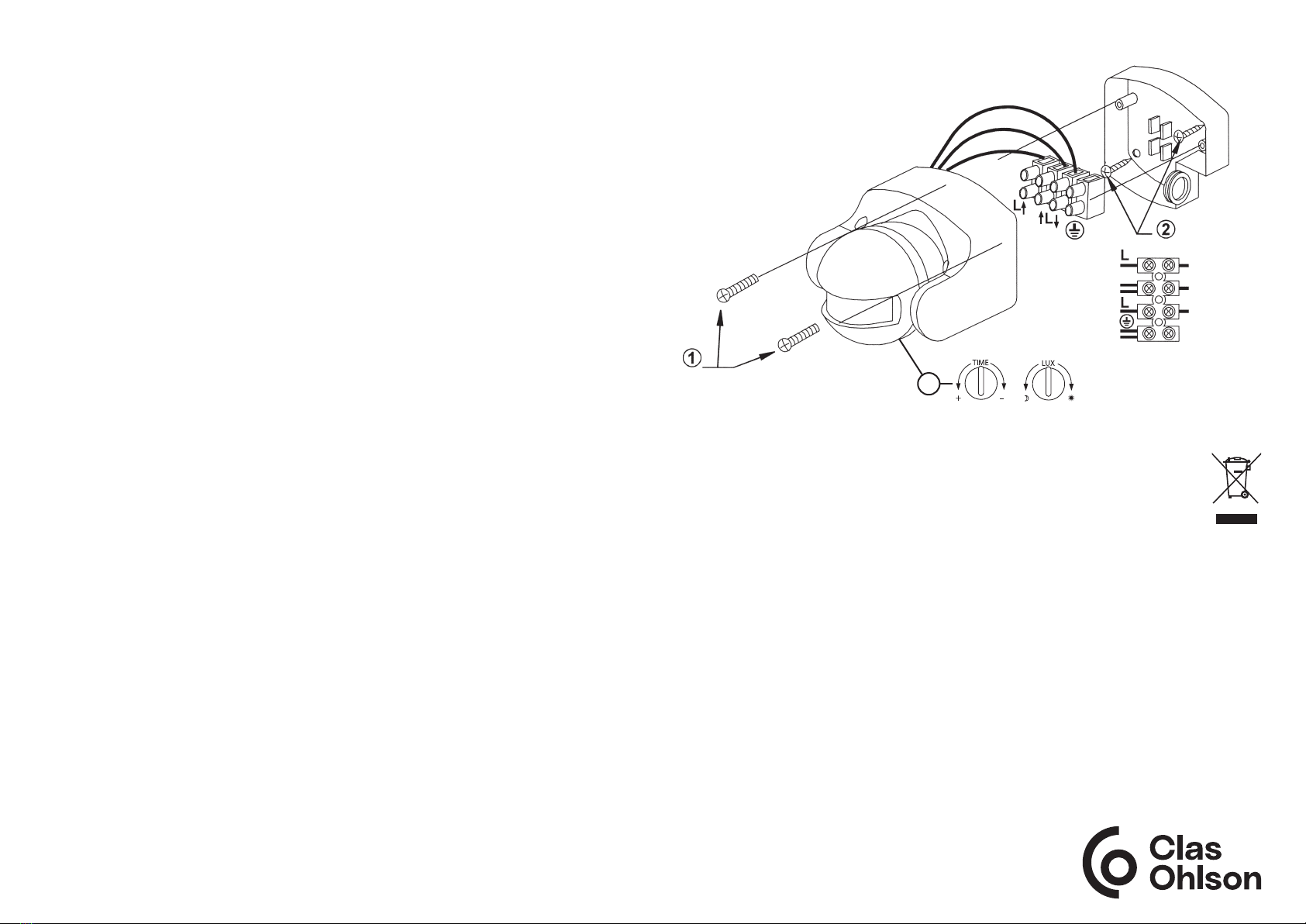

2. Remove thescrews (1) holding
theback cover and theblock
terminal. The cables from
thedetector (PIR-cables) are
already mounted to theblock
terminal.
3. Fasten theback cover to thewall
using included screws (2). The back
cover must be mounted right side up
with theUP on top.
4. Thread thepower cable through
theinsertion hole and connect
thecables to theterminal block

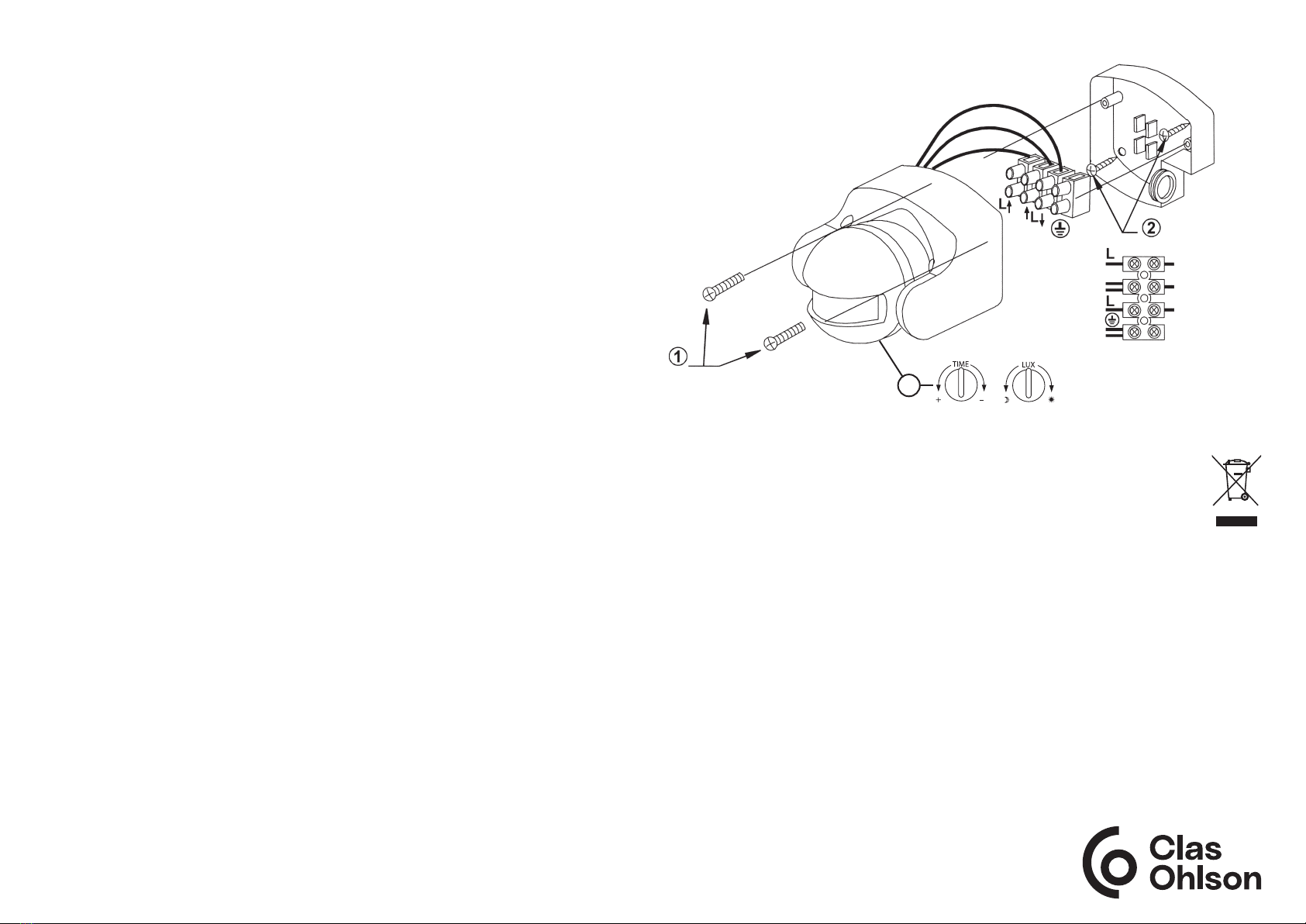

(see fig).
5. Secure thedetector to theback cover with thescrews (1).
6. Set theactivation time and sensitivity using theTIME and LUX controls (3)
at thebottom of thedetector.
7. Aim thedetector to thedesired surveillance area.
Setting
At thebottom are thecontrols for TIME (activation time) and LUX (brightness).
TIME (activation time)
The TIME control (on theleft when facing thedevice) controls theactivation time.
Time can be adjusted from 10 ± 5 seconds to 4 ± 1 minutes. Turn theknob
clockwise to decrease theactivation time and anticlockwise to increase it.
LUX (brightness)
The LUX control (on theright when facing thedevice) controls thebrightness
level. Turn theknob anti-clockwise to activate during darkness () and
clockwise for activation also during daylight () (24 hour operation).
Function test
After connecting to themains, place thedetector in “warm-up mode” and
wait for about 30 seconds. It will then switch automatically to AUTO mode.
Once thedetector is in AUTO mode you can test it:
1. Set theLUX control to theday position () (fully clockwise) and theTIME
control to thelowest setting (fully clockwise).
2. Move towards thedetector. Once thedetector activates thelight will be on
for theentire set time.
3. Test several times, using avariety of approach angles to set thesurveillance area.
Responsible disposal
This symbol indicates that this product should not be disposed of
with general household waste. This applies throughout theentire
EU. In order to prevent any harm to theenvironment or health
hazards caused by incorrect waste disposal, theproduct must be
handed in for recycling so that thematerial can be disposed of in
aresponsible manner. When recycling your product, take it to your
local collection facility or contact theplace of purchase. They will ensure that
theproduct is disposed of in anenvironmentally sound manner.
Technical data
Voltage 220–240 V AC, 50 Hz
Max relay outlet load Max 1000 W resistive load (bulb/halogen bulb),
max 300 W (fluorescent tube, LED bulbs)
Fuse 6,3 A (permanently installed, non-interchangeable)
Detection angle 180° (horizontal)
Detection range Up to 12 m
Activated light duration Adjustable from 10 ± 5 seconds to 4 ± 1 minutes
LUX level Adjustable from daylight to darkness
Protection class IP44
Operating temperature −10 to + 55 °C (optimal operating temp: 20 °C)
