PCRmax Alpha Cycler 1,2 and 4
Operation Manual
PCRmax rev 10

Contents
Introduction 4
Alpha Cycler configurations 4
Before Use 5
Unpacking 5
Fuse removal and replace 5
Safety Information 8
Consignes de sécurité 10
Sicherheitsinformationen 12
Informazioni sulla sicurezza 14
Información de seguridad 16
Contact Information 18
Alpha Cycler specification 19
Installation and operation 21
Installation 21
Operation 22
General software features 23
Introduction 23
Basic Android commands and data/text input 24
Template programs 25
Gradient 26
Creating user Profiles 27
Creating a new user account 27
To log in as an existing user 27
Logging out 27
Changing a user password 27
Creating USB Login 28
Programming 29
Using the Program Wizard 29
Manual program entry 33
Adding a stage 33
Editing step parameters 35
Adding a gradient step 35
Adding a temperature or time increment or decrement 36
Deleting a step or stage 37
Saving the program 38
Running a Program 41
Running a program from the short cut list 41
Running a program from the instrument memory 42
Viewing a running program 42
QR code and Alpha Track App 46
Stopping a program 48
Pausing a program 49
2

Contents
Using the File Manager 50
Search for a file 50
Reports 51
Deleting a program or report from the File Manager 52
Copying and transferring Programs and reports 53
Copying a program to a USB memory stick 53
Transferring a program from a USB memory stick to the Alpha Cycler 53
Instrument settings and defaults 54
Preferences 54
Instrument settings 55
Temperature log 55
Auto-restart 55
Date and time 56
Program defaults 56
Updating the Alpha Cycler software 59
Procedure 59
Technical support and servicing 60
Replacing blocks 60
Additional information 61
User maintenance 61
Fault Finding 61
Fuses 61
Insulation testing 61
3

Introduction
4

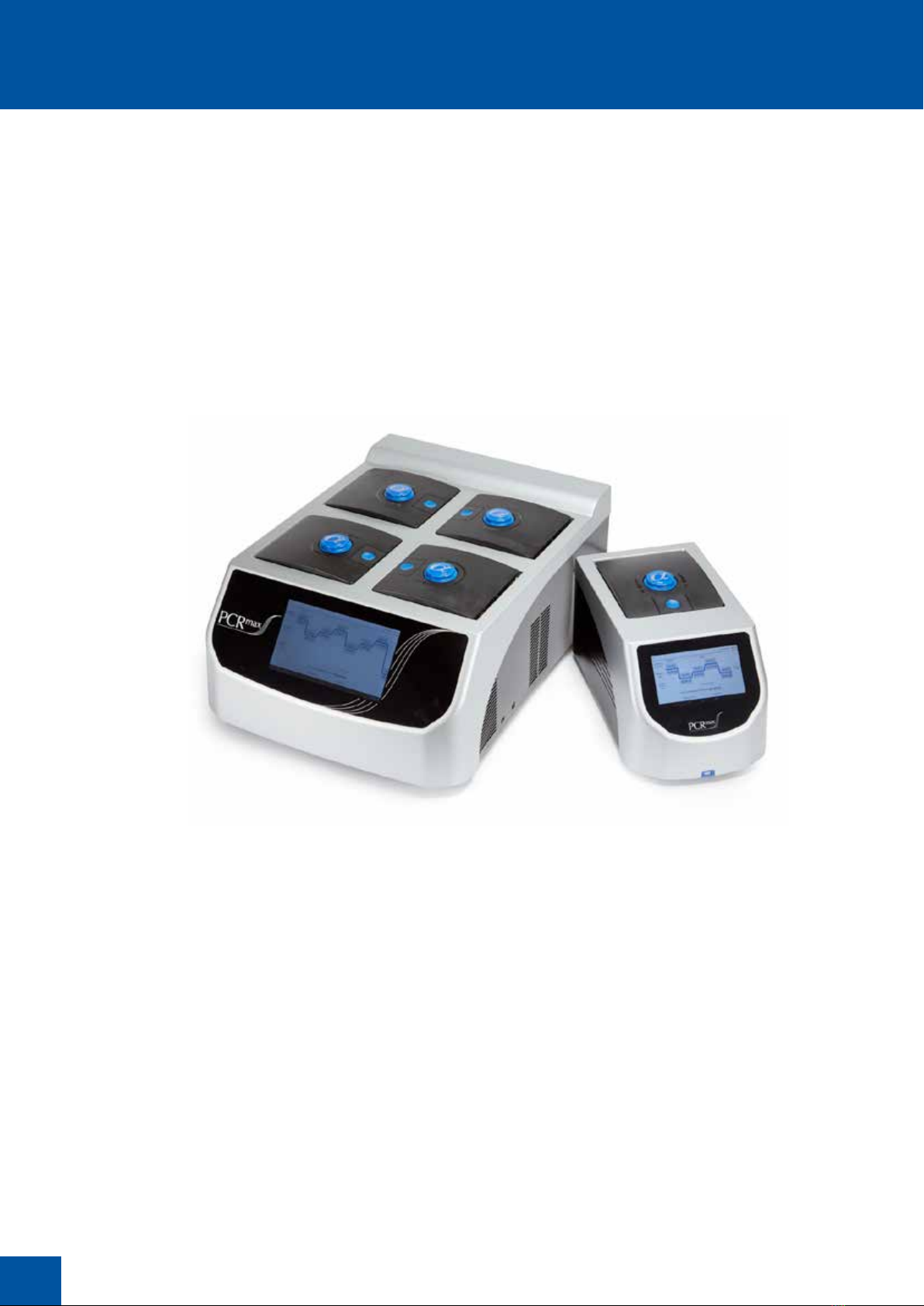

The Alpha Cycler thermal cyclers are standalone systems with flexible block options (96 or 384 well
formats being available). The range includes both a single block, the AC-1, a dual block variant, the AC-2
and a quad block variant, the AC-4.
The Alpha Cyclers range of block options allow for use of the most commonly used consumables including
0.2ml x 96 well plates, 0.2ml tubes, 0.2ml strip tubes and 384 well plates.
All combinations of base unit and block include a gradient feature, manually adjustable heated lid and
programming features such as touchdown, active sample cooling, advanced reporting and health check
options as standard to allow for most applications to be performed easily.
ALPHA CYCLER CONFIGURATIONS
The Alpha Cycler systems can be configured with any combination of 96 or 384 well format blocks in the
AC-1, AC-2 and AC-4 chassis, see below.
Part code Configuration
AC196 96 well
AC1384 384 well
AC296 2 x 96 well
AC2196 1 x 96 / 1 x 384 well
AC2384 2 x 384 well
AC496 4 x 96 well
AC4384 4 x 384 well
AC4296 2 x 96 / 2 x 384 well
AC4396 3 x 96 / 1 x 384 well
AC4196 1 x 96 / 3 x 384 well

Before use
Before using the Alpha Cycler please ensure you have read this manual carefully. If there is any doubt
relating to the proper use of this equipment, please contact your local distributor or Cole-Parmer Ltd via
the website: www.coleparmer.com or email [e-mail].
UNPACKING
When unpacking the unit please ensure that the following have been removed from the packaging:
Alpha Cycler with block(s).
Mains cables (UK, EU, China and US).
USB stick containing operator’s manual and default protocols.
AC-4 2x 15A Fuse which must be changed in certain territories and power supplies, see below.
AC-2 2x 12.5A Fuse which must be changed in certain territories and power supplies, see below.
The user is advised to keep the original packaging in case the instrument ever needs to be returned
for service or repair. Cole-Parmer Ltd accepts no responsibility for damage incurred unless the unit is
correctly packed and transported in its original packaging.
IMPORTANT NOTE:
IF USING THE AC-2 / AC-4 AT 120V, BEFORE THE UNIT IS
CONNECTED TO THE MAINS AND SWITCHED ON FOR THE FIRST
TIME REPLACE THE FUSES.
FOR AC4 REPLACE 8A FUSES WITH 15A ANTI-SURGE FUSES.
FOR AC2 REPLACE 5A FUSES WITH 12.5A ANTI-SURGE FUSES.
THE FUSE HOLDERS ARE LOCATED BESIDE THE POWER SWITCH OF THE UNIT.
IF THE AC-4 IS INTENDED TO BE USED IN AUSTRALIA THE UNIT MUST BE A FIXED INSTALLATION
AND CONNECTED DIRECTLY TO THE MAINS.
FUSE REMOVAL AND REPLACE
The anti-surge fuses are located on the right side of the system towards the rear, beside the power
switch.
• Unscrew the fuse cover, using a flat head screwdriver or similar, and remove the fuse holder.
• Pop out the two fuses that the system is shipped with and replace with AC-2 (12.5A) or AC-4 (15A).
THIS MUST BE COMPLETED BEFORE CONNECTING THE SYSTEM TO THE LIVE MAIN AND POWERING
UP THE UNIT.
NOTE:
A 250mm air space should be kept free at each side of the AC-2 / AC-4 unit (left and right). If two AC-2
/ AC-4 units have to be positioned next to one another, a total of 500mm should be free between both
units. If the systems have to be wracked the shelves should be 600mm apart from each other vertically,
this promotes the correct airflow and heat distribution from the units. As air flow with the AC-2 / AC-4
is in thought the front of the unit and out the sides, caution should be taken to not block the path of
air in and out of the unit.
5

Before use
REMARQUE IMPORTANTE :
EN CAS D’UTILISATION DES MODÈLES AC-2 OU AC-4 SOUS UNE TENSION DE 120
V, REMPLACEZ LES FUSIBLES AVANT DE BRANCHER L’APPAREIL À L’ALIMENTATION
SECTEUR ET DE LE METTRE SOUS TENSION POUR LA PREMIÈRE FOIS.
POUR LE MODÈLE AC-4, REMPLACEZ LES FUSIBLES 8 A PAR DES FUSIBLES
TEMPORISÉS 15 A.
POUR LE MODÈLE AC-2, REMPLACEZ LES FUSIBLES 5 A PAR DES FUSIBLES
TEMPORISÉS 12,5 A.
LES PORTE-FUSIBLES SONT SITUÉS À CÔTÉ DU BOUTON MARCHE/ARRÊT DE
L’APPAREIL.
En cas d’utilisation du modèle AC-4 en Australie, l’appareil doit être installée de manière fixe
et définitive, et directement connectée à l’alimentation secteur.
Retrait et remplacement des fusibles
Les fusibles temporisés sont situés du côté droit en partie arrière de l’appareil, à côté du bouton marche/arrêt.
• Dévissez le couvercle des fusibles à l’aide d’un tournevis plat ou d’un outil similaire, puis retirez le
porte-fusibles.
• Retirez les deux fusibles déjà présents dans l’appareil et remplacez-les par des fusibles de 12,5 A (AC-2)
ou de 15 A (AC-4).
LES FUSIBLES DOIVENT ÊTRE REMPLACÉS AVANT LE BRANCHEMENT DE L’APPAREIL À L’ALIMENTATION
SECTEUR ET SA MISE SOUS TENSION.
WICHTIGER HINWEIS:
WENN SIE DEN AC-2 / AC-4 BEI 120 V VERWENDEN, TAUSCHEN SIE DIE SICHERUNGEN
AUS, BEVOR DAS GERÄT AN DIE STROMVERSORGUNG ANGESCHLOSSEN UND
DAS ERSTE MAL ANGESCHALTEN WIRD.
BEIM AC4 ERSETZEN SIE DIE 8-A-SICHERUNGEN MIT TRÄGEN 15-A-SICHERUNGEN.
BEIM AC2 ERSETZEN SIE DIE 5-A-SICHERUNGEN MIT TRÄGEN 12,5-A-SICHERUNGEN.
DIE SICHERUNGSFASSUNGEN BEFINDEN SICH NEBEN DEM NETZSCHALTER DES
GERÄTS.
Wenn der AC-4 für die Verwendung in Australien vorgesehen ist, muss das Gerät fest installiert
und direkt mit der Stromversorgung verbunden werden.
Entfernen und Austauschen einer Sicherung
Die trägen Sicherungen befinden sich nach hinten gerichtet auf der rechten Seite des Systems, neben
dem Netzschalter.
• Schrauben Sie die Sicherungsabdeckung mit einem Flachschraubenzieher oder Ähnlichem ab und
entfernen Sie die Sicherungsfassung.
• Ziehen Sie die zwei Sicherungen heraus, die im Lieferumfang des Systems enthalten sind, und
ersetzen Sie sie mit AC-2 (12,5 A) oder AC-4 (15 A).
DIESER SCHRITT MUSS ABGESCHLOSSEN SEIN, BEVOR DAS SYSTEM MIT DER SPANNUNGSVERSORGUNG
VERBUNDEN UND DAS GERÄT ANGESCHALTEN WIRD.
6

Before use
NOTA IMPORTANTE:
SE SI UTILIZZA L’AC-2 / L’AC-4 A 120 V, PRIMA CHE L’UNITÀ SIA COLLEGATA
ALL’ALIMENTAZIONE DI RETE E ACCESA PER LA PRIMA VOLTA, SOSTITUIRE I
FUSIBILI.
PER L’AC4 SOSTITUIRE I FUSIBILI DA 8 A CON I FUSIBILI RITARDATI DA 15 A.
PER L’AC2 SOSTITUIRE I FUSIBILI DA 5 A CON FUSIBILI RITARDATI DA 12,5 A.
I PORTAFUSIBILI SONO SITUATI VICINO ALL’INTERRUTTORE DI ALIMENTAZIONE
DELL’UNITÀ.
Se l’ac-4 viene utilizzato in australia, l’unità deve essere collegata direttamente e in modo
permanente all’alimentazione di rete.
Rimozione e sostituzione dei fusibili
I fusibili ritardati sono situati sul lato destro del sistema verso il retro, accanto all’interruttore di alimentazione.
• Svitare il coprifusibile, usando un giravite a testa piatta o simile, e rimuovere il portafusibile.
• Estrarre i due fusibili con cui viene fornito il sistema e sostituirli con AC-2 (12,5 A) o AC-4 (15 A).
QUESTA OPERAZIONE DEVE ESSERE COMPLETATA PRIMA DI COLLEGARE IL SISTEMA ALLA RETE E DI
ACCENDERE L’UNITÀ.
NOTA IMPORTANTE:
SI UTILIZA EL AC-2 / AC-4 A 120 V, ANTES DE CONECTAR LA UNIDAD A LA RED Y
ENCENDERLA POR PRIMERA VEZ, SUSTITUYA LOS FUSIBLES.
PARA EL AC4 SUSTITUYA LOS FUSIBLES DE 8 A POR FUSIBLES PROTECTORES DE
SOBRETENSIÓN DE 15 A.
PARA EL AC4 SUSTITUYA LOS FUSIBLES DE 5A POR FUSIBLES PROTECTORES DE
SOBRETENSIÓN DE 12,5A.
LOS SOPORTES DE LOS FUSIBLES SE ENCUENTRAN AL LADO DEL INTERRUPTOR DE
ALIMENTACIÓN DE LA UNIDAD.
Si el AC-4 se va a usar en Australia, la unidad debe ser una instalación fija y estar directamente
conectada a la red.
Retirada y sustitución de los fusibles
Los fusibles protectores de sobretensión están situados en el lado derecho del sistema tocando a la parte
trasera, al lado del interruptor de alimentación.
• Destornille la tapa de los fusibles con un destornillador de punta plana o similar, y retire el soporte
del fusible.
• Saque los dos fusibles con los que se suministra el sistema y sustitúyalos por AC-2 (12,5 A) o AC-4 (15 A).
ESTO DEBE REALIZARSE ANTES DE CONECTAR EL SISTEMA A LA RED ELÉCTRICA Y ENCENDER LA UNIDAD.
7

Safety information
8
Please read all the information in this manual before using the Alpha Cycler.
WARNING
HIGH TEMPERATURES ARE DANGEROUS: they can cause serious burns to operators and ignite combustible
material. Users should be aware of the following potential hazards:
• USE CARE AND WEAR PROTECTIVE GLOVES TO PROTECT HANDS.
• DO NOT use combustible substances near hot objects.
• DO NOT operate the instrument in the vicinity of inflammable liquids or gases.
• DO NOT place any liquid directly into the instrument.
• DO NOT touch the heated lid when system is running or within 10 minutes of the
system completing a run.
• DO NOT touch the block when the system is running or within 10 minutes of the system
completing a run.
OPERATOR SAFETY
All operators of PCRmax equipment must have available the relevant literature needed to ensure their
safety. It is important that only suitably trained personnel operate this equipment, in accordance with the
instructions contained in this manual and with general safety standards and procedures. If the equipment
is used in a manner not specified by Cole-Parmer Ltd. the protection provided by the equipment to the
operator may be impaired.
All PCRmax instruments are designed to conform to international safety requirements and are fitted with
an over-temperature cut-out. If a safety problem should be encountered, switch off the unit at the mains
socket and remove the plug from the electricity supply.
INSTALLATION
The instrument should be carried using both hands. Never move or carry the instrument when in use or
connected to the mains electricity supply.
The AC-2 / AC-4 have a weight of 30kgs / 47kgs respectively; it is advised that two people lift and carry
the AC-2, and three people lift the AC-4.
1. All PCRmax instruments are supplied with a power cable; this may be integral or plug-in.
2. Before connecting the instrument to the mains electricity supply, check the voltage
against the rating plate (located on the back of the unit). Please note that the unit
must be earthed to ensure proper electrical safety.
3. The units are rated to operate at: for the AC-1 100-230V, 50/60Hz and for the AC-2 / AC-4 100-
230V 50/60Hz.
4. Do not allow the Alpha Cycler to overhang the bench.
5. Ensure the bench for the AC-2 / AC-4 can withstand 30kgs / 47kg of weight.
6. Place the unit on a suitable flat and level bench or in a fume cupboard if required, ensuring that the
air inlet and outlet vents on the underside and rear are free from obstruction.
7. Ensure that the feet of the instrument do not overhang the side of the bench.
8. Plug the mains cable into the socket on the back (side in AC-2 / AC-4) of the instrument.
9. Switch on the instrument using the switch located on the back (side in AC-2 / AC-4 of the unit.

REPLACEMENT CABLE
Should the mains lead need replacement, a cable of 1.5 mm2of harmonized code H05VV-F 3G connected
to an IEC320 plug should be used. IF IN DOUBT CONSULT A QUALIFIED ELECTRICIAN.
ENVIRONMENTAL CONDITIONS
The Alpha Cycler is designed operate under the following conditions:
• Indoor use
• Ambient temperature range +5°C to +35°C
• Altitude to 2000m
• Relative humidity not exceeding 80%
• Mains supply fluctuations not exceeding 10%
• Over voltage category II IEC 60364-4-443
• Pollution degree 2
Note: The control specifications are quoted at an ambient temperature of 20°C ±2°C.
The instrument has been tested for radio frequency interference and is certified under EN61326.
WARRANTY
Cole-Parmer Ltd warrants this instrument to be free from defects in material and workmanship, when
used under normal laboratory conditions for two (2) years. In the event of a justified claim, Cole-Parmer
Ltd will replace any defective component or replace the unit free of charge. This warranty does not
apply if damage is caused by fire, accident, misuse, neglect, incorrect adjustment or repair, damage by
incorrect installation, adaption, modification, fitting of non-approved parts or repair by unauthorised
personnel. Cole-Parmer Ltd liability is limited to the cost of repair or replacement of the product and
excludes in particular, indirect and consequential loss, damage, costs or expenses, including but not
limited to wasted time, materials and expenditure or loss of use, profit, production, revenue, expected
savings or goodwill. To make a claim please contact the supplier of the instrument. This warranty is in
addition to, and does not affect any statutory rights.
This manual has been prepared for the convenience of Cole-Parmer’s customers and nothing in
this manual shall be taken as a warranty, condition or representation concerning the description,
merchantability, fitness for purpose or otherwise of the unit or components.
Notwithstanding the description and specification(s) of the instruments contained in the operator’s
manual, Cole-Parmer Ltd reserves the right to make such changes as it sees fit to the instruments or to
any of the components.
9

Consignes de sécurité
10
Veuillez lire toutes les informations contenues dans ce manuel avant d’utiliser l’appareil Alpha Cycler.
AVERTISSEMENT
LES TEMPÉRATURES ÉLEVÉES SONT DANGEREUSES : elles peuvent être à l’origine de graves brûlures
et enflammer les matériaux combustibles. Les utilisateurs doivent tenir compte des dangers potentiels
suivants :
• FAITES PREUVE DE PRUDENCE ET PORTEZ DES GANTS DE PROTECTION.
• N’UTILISEZ PAS de substances combustibles à proximité d’objets chauds.
• N’UTILISEZ PAS l’appareil à proximité de gaz ou de liquides inflammables.
• NE PLACEZ AUCUN liquide directement dans l’appareil.
• NE TOUCHEZ PAS le couvercle chauffant lorsque le système est en marche ou dans les
10 minutes qui suivent son utilisation.
• NE TOUCHEZ PAS le bloc lorsque le système est en marche ou dans les 10 minutes qui
suivent son utilisation.
SÉCURITÉ DE L’UTILISATEUR
Tous les utilisateurs de matériel Cole-Parmer Ltd doivent avoir accès aux documents pertinents concernant
leur sécurité. Il est important que seul le personnel ayant suivi une formation adéquate utilise ce matériel,
conformément aux instructions figurant dans ce manuel, ainsi qu’aux normes et aux procédures de
sécurité de base. Dans le cas d’une utilisation du matériel selon une procédure non spécifiée par Cole-
Parmer Ltd., la protection intégrée à l’appareil est susceptible d’être compromise.
Tous les appareils Cole-Parmer Ltd sont conçus de manière à répondre aux exigences de sécurité
internationales et sont équipés d’un coupe-circuit de surchauffe. En cas de problème de sécurité, éteignez
l’appareil au niveau du connecteur d’alimentation et débranchez son cordon de l’alimentation secteur.
INSTALLATION
Transportez l’appareil à l’aide des deux mains. Ne déplacez et ne transportez jamais l’appareil en cours
d’utilisation ou lorsqu’il est relié à l’alimentation électrique secteur.
Les modèles AC-2 et AC-4 pèsent respectivement 30 kg et 47 kg. Il est recommandé de faire appel à
deux personnes pour soulever et transporter l’AC-2 et de faire appel à trois personnes pour soulever et
transporter l’AC-4.
1. Tous les appareils Cole-Parmer Ltd sont fournis avec un cordon d’alimentation. Celui-ci peut être
intégré ou amovible.
2. Avant de relier l’appareil à l’alimentation, assurez-vous que la tension correspond à la
tension indiquée sur la plaque signalétique (située à l’arrière de l’appareil).
Veuillez noter que l’appareil doit être relié à la terre pour assurer une
sécurité électrique adéquate.
3. L’appareil est conçu pour fonctionner avec les alimentations suivantes : 100-230 V, 50/60 Hz pour le
modèle AC-1 et 100-230 V, 50/60 Hz pour les modèles AC-2 et AC-4.
4. L‘appareil Alpha Cycler ne doit pas dépasser hors des limites de la paillase.
5. Assurez-vous que la paillasse utilisée pour les modèles AC-2 et AC-4 est capable de supporter un poids
de 30 kg / 47 kg.
6. Placez l’appareil sur une paillasse plane et horizontale adaptée ou dans une hotte, le cas échéant, en
veillant à ce que les entrées et sorties d’air des faces inférieure et arrière soient libres de toute obstruction.
7. Assurez-vous que les pieds de l’appareil ne dépassent pas des bords de la paillasse.
8. Branchez le cordon d’alimentation au connecteur situé à l’arrière de l’appareil. Le connecteur
d’alimentation des modèles AC-2 / AC-4 est situé sur le côté de l’appareil.
9. Allumez l’appareil à l’aide du bouton marche/arrêt situé à l’arrière. Le bouton marche/arrêt des modèles
AC-2 / AC-4 se trouve sur le côté de l’appareil.
