Cole Parmer Stuart SM27 User manual

Portable Magnetic Stirrer
SM27
Instruction Manual
ISM1C5(S) Version 1.3
battery stirrer SM27

WARNING: The SM27 MUST NOT be
connected directly to the mains electricity
supply.
IF IN DOUBT CONSULT A QUALIFIED
ELECTRICIAN
2
❖For indoor use only
❖Use in a well ventilated area
❖Ambient temperature +5°C to +40°C
❖Altitude to 2000m
❖Relative humidity not exceeding 80%
❖Mains supply fluctuation not >10%
❖Over voltage category II IEC60364-4-443
❖Pollution degree 2 IEC664
❖Use with a minimum distance all around of
200mm from walls or other items
If the equipment is not used in the manner
described in this manual the protection provided
by the equipment may be impaired.
Battery information
FOUR batteries, 1.5V, size D, IEC no. LR20
The batteries are fitted as shown in figure 2, with
the positive terminals facing the rear of the
instrument:
Figure 2: Battery orientation
Standard Alkaline Magnesium cells are
recommended, but Zinc Chloride or rechargeable
Nickel Cadmium batteries can also be used.
Rechargeable batteries MUST be removed from
the stirrer before recharging.
Main adapters
The SM27 stirrer can also be operated from an
external 230Vac power supply PROVIDED THAT
THE APPROPRIATE MAINS ADAPTER IS USED.
Suitable adapters are detailed under ‘Spares &
Accessories’.
Adapters can be used with or without the
batteries in place.
battery stirrer SM27
Stirrer operating indicator
On/off
knob &
speed
controller

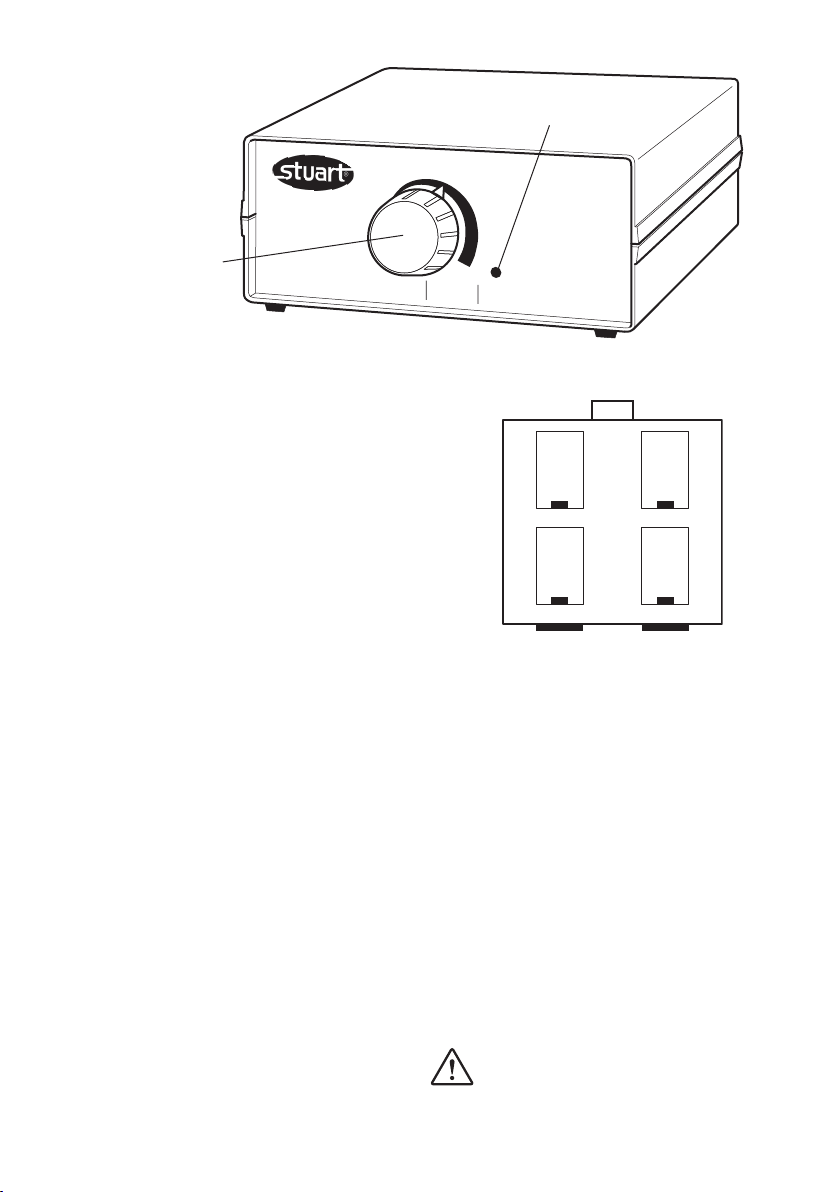

Figure 1: SM27 front view
SM27 PORTABLE
MAGNETIC STIRRER
Thank you for purchasing this Stuart product. To
get the best performance from the equipment,
and for your own safety, please read these
instructions carefully before use.
This equipment is designed to operate under the
following conditions: -
English
+
+
+
+

9 - 16 Volts
DC / AC
+ +
+ +
Safety Advice Before Use
❖Never move or carry the unit with containers
on the top plate.
❖Do not leave discharged batteries in the unit
as these may leak and cause corrosion.
❖Remove rechargeable batteries before
recharging
❖Use only an appropriate adapter if utilising a
power source other than batteries.
❖Do not mix flammable liquids or use the
equipment in hazardous atmospheres.
❖In case of battery or mains interruption, a
fault or mechanical failure, the unit will
continue to operate on removal of fault.
❖Mechanical energy can lead to breakage of
glass vessels. Use with care.
SM27 General Description
The SM27 stirrer shown in figure 1 can be battery
powered or used on mains supply. It is ideal for
use inside incubators, glove boxes or in the field.
Operation
Stirring
Place the solution to be stirred together with a
PTFE follower in a suitable vessel and place in
the centre of the unit. Switch the stirrer ‘ON’ and
adjust the speed of stirring using the speed
control knob (figure 1). When the unit is
operating, the LED will be lit (figure 1).
Replacing the batteries
When the batteries are running low, the stirrer
operating indicator (figure 1) will dim. To replace
the batteries, open the battery compartments
(figure 3) using a coin. Remove used batteries and
dispose of safely. Replace new batteries with
positive terminals facing the rear as shown in
figures 2 & 3.
Using an adapter
Optional external power supply adapters are
available for 230Vac and a car cigarette socket
(see accessories overleaf).
Connect the stirrer to the adapter using the low
voltage socket at the back of the unit (figure 3)
before connecting the power supply.
Maintenance and Servicing
WARNING: Ensure the batteries are
removed and /or the unit is
disconnected from the mains adapter
before attempting maintenance or
servicing.
Cleaning
Periodically clean the instrument using a damp
cloth and mild detergent solution. Do not use
harsh abrasives or abrasive cleaning agents.
Avoid strong acids and solvents on the ABS case.
Adapter socket
Battery compartments

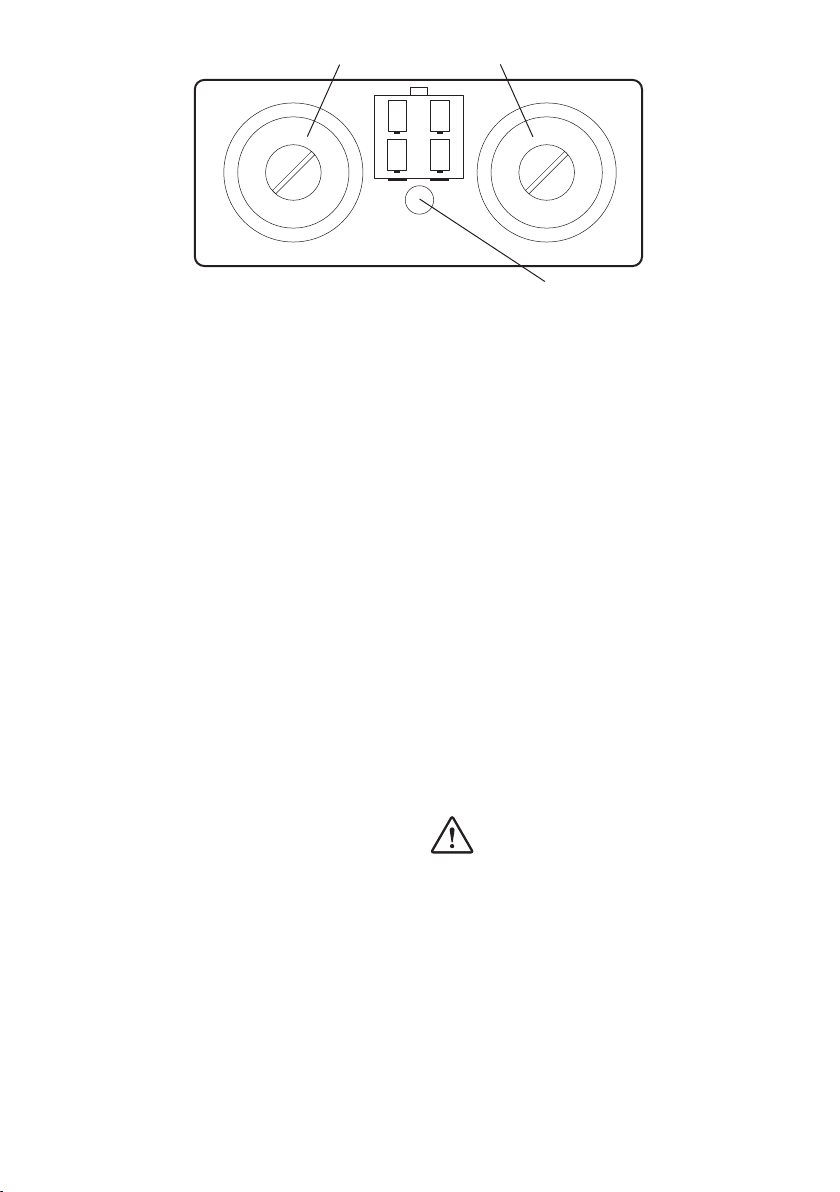

Figure 3: SM27 rear view
3

Spares and Accessories
The following spares and accessories are available
from Cole-Parmer or your laboratory dealer:
Catalogue Number
SM27/1
Description
Mains adapter,
230V ac,UK plug
Mains adapter, 230Vac,
2 pin European plug SM27/2
Adapter for car cigarette plug SM27/3
For a comprehensive list of parts required by
service engineers conducting internal repairs,
please contact the sales department of
Cole-Parmer quoting both the model and serial
number.
Repairs
Only spare parts supplied or specified by
Cole-Parmer or its agents should be used. Fitting
of non-approved parts may affect the performance
and safety features designed in to the instrument.
Any repairs or replacement of parts MUST be
undertaken by suitably qualified personnel.
If in any doubt please contact the Technical
Department at Cole-Parmer or the point of sale.
Technical Specification
Max Speed 1300rpm
Capacity litres H2O 1.5
Overall dimensions (w x d x h) 150 x 160 x
70mm
Net weight 1.3kg
Electricity supply
Battery type
Battery life
Warranty
Cole-Parmer Ltd. warrants this instrument to be
free from defects in material and workmanship,
when used under normal laboratory conditions,
for a period of three (3) years. In the event of a
justified claim, Cole-Parmer will replace any
defective component or replace the unit free of
charge.
This warranty does NOT apply if damage is
caused by fire, accident, misuse, neglect,
incorrect adjustment or repair, damage caused by
installation, adaptation, modification, fitting of
non-approved parts or repair by unauthorized
personnel.
Cole-Parmer Ltd.
Beacon Road,
Stone, Staffordshire,
ST15 0SA, United Kingdom
Tel: [phone]
Email: [e-mail]
Web: www.stuart-equipment.com
4
Electricity supply
Power
4 x alkaline
1.5V, size D, IEC
No. LR20
6000 hours continuous
use
Desktop power supply
Input 230Va.c , 50/60Hz
Output 9Va.c , 600mA
1 Watt

❖Uniquement pour une utilisation en intérieur;
❖Utilisation dans une zone bien ventilée;
❖Température ambiante de +5°C à +40°C;
❖Altitude maximale de 2000 m;
❖Humidité relative ne dépassant pas 80%;
❖Fluctuations de l'alimentation sur secteur pas
>10%;
❖Surtension catégorie II IEC60364-4-443;
❖Degré de pollution 2 IEC664;
❖Utilisation avec un dégagement minimal tout
autour de 200 mm par rapport aux murs ou
autres éléments.
Si l’équipement n'est pas utilisé de la manière
décrite dans ce manuel, la protection fournie par
l’équipement peut être inefficace.
Informations sur les piles
QUATRE piles : 1,5 V, taille D, no. IEC : LR20
Les piles sont installées conformément à
l'illustration de la figure 2, les bornes positives
étant tournées vers l'arrière de l'instrument:
AVERTISSEMENT: Le SM27 NE DOIT PAS
ETRE branché directement à l’alimentation
électrique sur secteur.
SI VOUS AVEZ DES DOUTES, CONSULTEZ UN
ELECTRICIEN QUALIFIE
Figure 2: Orientation des piles
Des piles classiques alcalines au magnésium sont
recommandées, mais les piles au chlorure de zinc
ou les piles rechargeables au Nickel-cadmium
peuvent également être utilisées. Les piles
rechargeables DOIVENT être enlevées du
mélangeur avant le rechargement.
Adaptateurs pour alimentation secteur
Le mélangeur SM27 peut également fonctionner à
partir d'une alimentation électrique externe à 230
V courant alternatif A CONDITION QUE LE BON
ADAPTEUR POUR ALIMENTATION SUR SECTEUR
SOIT UTILISE. Les adaptateurs adéquats sont
détaillés dans la section ‘Pièces détachées &
accessoires’.
Les adaptateurs peuvent être utilisés, que les piles
soient en place ou non.
battery stirrer SM27
Indicateur de fonctionnement
du mélangeur
Bouton
MARCHE
/ ARRET
et bouton
de
réglage
de vitesse

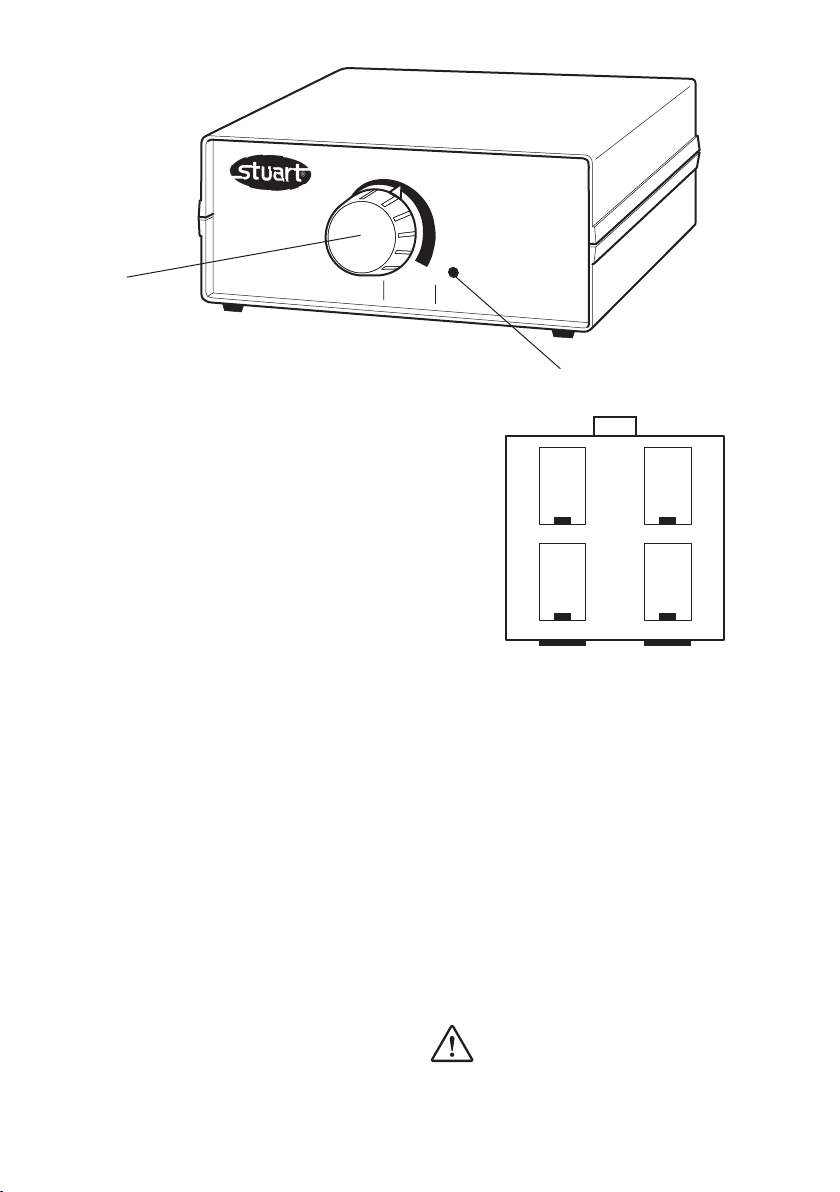

Figure 1 : Vue de face du SM27
Mélangeur magnétique
portable SM27
Nous vous remercions pour l'achat de ce produit
Stuart. Pour obtenir la meilleure performance de
l’équipement, et pour votre propre sécurité,
veuillez lire ces instructions avec attention avant
l’utilisation.
Cet équipement est conçu pour fonctionner dans
les conditions suivantes:-
Francąis
+
+
+
+
5

- Ne jamais déplacer ou transporter l’unité quand
il y a des récipients sur la plaque supérieure.
- Ne pas laisser des piles déchargées dans l’unité
car celles-ci peuvent présenter des fuites et
causer une corrosion.
- Enlever les piles rechargeables avant le
rechargement.
- N’utiliser qu’un adaptateur approprié si vous
utilisez une source d’alimentation électrique
autre que les piles.
Description générale, SM27
Le mélangeur SM27 représenté sur la figure 1 peut
être alimenté par piles ou utilisé avec une
alimentation sur secteur. Il est idéal pour une
utilisation à l’intérieur d’incubateurs, de boîtes à
gants ou sur le terrain.
Fonctionnement
Mélanger
Placer la solution à mélanger avec un suiveur en
polytétrafluoroéthylène dans une cuve adaptée et
positionner au centre de l’unité. Mettre le
mélangeur en ‘MARCHE’ et régler la vitesse de
mélange à l’aide du bouton de réglage de vitesse
(figure 1). Une fois que l’unité est en
fonctionnement, la diode électroluminescente
s'allume (figure 1).
Remplacer les piles
Lorsque les piles sont déchargées, l’indicateur de
fonctionnement du mélangeur (figure 1) éclaire
plus faiblement. Pour remplacer les piles, ouvrir les
compartiments des piles (figure 3) à l’aide d’une
pièce de monnaie. Enlever les piles utilisées et
mettre au rebut de manière sure. Remplacer par
de nouvelles piles dont les bornes positives sont
tournées vers l’arrière comme le montrent les
figures 2 & 3.
Utilisation d'un adaptateur
Des adaptateurs en option pour l’alimentation
électrique externe sont disponibles pour une
alimentation à 230V en courant alternatif et un
allume-cigare de voiture (voir accessoires
ci-dessous).
Connecter le mélanger à l’adaptateur à l’aide de la
prise à basse tension située à l’arrière de l’unité
(figure 3) avant de brancher l’alimentation
électrique.
Maintenance et entretien
AVERTISSEMENT: S’assurer que les piles
sont enlevées et / ou que l’unité n’est pas
branchée à l’adaptateur pour
alimentation sur secteur avant de
commencer la maintenance ou
l’entretien.
Nettoyage
Nettoyer périodiquement l’instrument à l’aide
d’un chiffon humide et d’une solution détergente
douce. Ne pas utiliser d’agents de nettoyage durs
ou abrasifs. Eviter les acides et produits dissolvants
forts sur le châssis ABS.
9 - 16 Volts
DC / AC
+ +
+ +
Prise de l’adaptateur
Compartiments des piles
Figure 3: Vue de l’arrière du SM27
Conseils de sécurité avant
l'utilisation
6

Pièces détachées et accessoires
Les pièces détachées et accessoires sont
disponibles auprès de Cole-Parmer ou du
distributeur de votre laboratoire :
Référence cat.
SM27/1
SM27/2
SM27/3
Description
Adaptateur pour alimentation
sur secteur, 230 V courant
alternatif, prise femelle
britannique
Adaptateur pour alimentation
sur secteur, 230 V courant
alternatif, prise femelle
européenne à 2 fiches
Adaptateur pour allume-cigare
de voiture
Réparations
Pour une liste complète de pièces détachées
demandée par les ingénieurs d'entretien
effectuant les réparations internes, veuillez
contacter le service des ventes de Cole-Parmer en
citant le modèle et le numéro de série.
Toute réparation ou remplacement de pièce
DOIT être effectué par un personnel ayant les
qualifications adéquates.
Seules les pièces de rechange fournies ou
spécifiées par Cole-Parmer ou ses agents doivent
être utilisées. L’installation de pièces non
approuvées peut influer sur la performance et les
fonctions de sécurité intégrées dans l’instrument.
En cas de doute, veuillez contacter le Service
technique de Cole-Parmer à l’adresse indiquée sur
la couverture ou le point de vente.
Informations techniques
1300
1,5
150 x 160 x 70mm
1,3 kg
Vitesse max en tours par
minute Capacité en litres
H2O Dimensions globales
(l x p x h) Poids net
Alimentation électrique 4 x piles alcalines
Type de pile
Durée de vie des piles
Garantie
Cole-Parmer Ltd. garantit cet instrument comme
exempt de défauts de matériaux et de
fabrication, s’il est utilisé dans les conditions
habituelles du laboratoire, pendant une période
de trois (3) ans. En cas de réclamation justifiée,
Cole-Parmer remplacera tout composant
défectueux ou procédera à l’échange de
l’appareil gratuitement.
Cette garantie NE S’APPLIQUE PAS en cas de
dégâts provoqués par un incendie, un accident,
une erreur d’utilisation, une négligence, un
réglage ou une réparation incorrects, en cas de
dégâts provoqués par l’installation, l’adaptation,
la modification, le montage de pièces non
approuvées ou la réparation par un personnel
non autorisé.
Cole-Parmer Ltd.
Bâtiment le Deltaparc Silic pars Nord 2
7 rue du Canal
BP 55437 Villepinte
95944 ROISSY Charles de Gaulle
France
Tél : [phone]
Fax : [phone]
Email : [e-mail]
Web : www.stuart-equipment.fr
7
Alimentation électrique Alimentation de bureau
Input 230Va.c , 50/60Hz
Output 9Va.c , 600mA
Puissance
6000 heures en
utilisation continue
1 Watt
1,5 V, taille D, No.
IEC:LR20

❖Da utilizzare soltanto in ambienti chiusi
❖Utilizzare in ambienti ben ventilati
❖Temperatura ambiente da +5°C a +40°C
❖Altitudine fino a 2000m
❖Umidità relativa non superiore a 80%
❖Oscillazioni di tensione di alimentazione non
superiori a 10%
❖Categoria di sovratensione II IEC60364-4-443
❖Livello di inquinamento 2 IEC664
❖Utilizzare a una distanza minima di 200 mm
da pareti o altri oggetti su tutti i lati.
L’utilizzo dell’apparecchio in maniere diverse da
quelle descritte nel presente manuale può
compromettere le misure di protezione adottate.
Informazioni sulle batterie
QUATTRO batterie, 1,5V, tipo D, numero IEC LR20
Le batterie sono inserite come illustrato in figura
2 con i poli positivi rivolti verso il lato posteriore
dell’apparecchio.
AVVERTENZA: L’agitatore SM27 NON
DEVE MAI essere collegato direttamente
alla rete elettrica.
IN CASO DI DUBBI, RIVOLGERSI A UN
ELETTRICISTA QUALIFICATO.
Figura 2: Orientamento delle batterie
Si raccomanda l’uso di normali batterie alcaline al
magnesio, ma possono essere utilizzate anche
batterie al cloruro di zinco o batterie ricaricabili al
nickel cadmio. Le batterie ricaricabili devono
SEMPRE essere rimosse dall’agitatore prima della
ricarica.
Adattatori di rete
L’agitatore SM27 può essere alimentato anche
tramite alimentazione di rete a 230Vca PURCHÉ
VENGA UTILIZZATO LO SPECIFICO ADATTATORE
DI RETE. Gli adattatori di rete compatibili sono
elencati nella sezione “Ricambi e accessori”.
L’adattatore può essere utilizzato con o senza
rimuovere le batterie.
battery stirrer SM27
Indicatore di funzionamento
Comando di
accensione e
regolazione di
velocità
Figura 1: SM27 - Vista anteriore
Agitatore magnetico
portatile SM27
Congratulazioni per l’acquisto di questo prodotto
Stuart. Per ottenere le migliori prestazioni da
questo apparecchio e per garantire la sicurezza
dell’operatore, si consiglia di leggere
attentamente le istruzioni prima dell'uso.
Questo prodotto è stato progettato per operare
nelle seguenti condizioni:-
+
+
+
+
8
Italiano

- L’apparecchio non deve mai essere mosso o
trasportato se sono presenti contenitori sul piatto
superiore.
- Rimuovere sempre le batterie esaurite
dall’apparecchio per evitare che queste perdano e
causino corrosione.
- Rimuovere sempre le batterie ricaricabili prima di
procedere alla ricarica.
- Utilizzare unicamente un adattatore compatibile
se si desidera utilizzare una fonte di alimentazione
diversa dalle batterie.
Descrizione generale SM27
L’agitatore SM27, illustrato in Figura 1, può essere
alimentato a batterie o da rete. È ideale per
l’utilizzo all’interno di incubatori, cassette di
manipolazione protetta con guanti, o sul campo.
Funzionamento
Agitazione
Appoggiare un contenitore adatto, contenente la
soluzione da agitare e una barretta magnetica in
PTFE, al centro dell'apparecchio. Accendere
l’agitatore (ON) e regolare la velocità utilizzando il
comando di regolazione della velocità (Figura 1).
La spia LED si illumina (Figura 1) per indicare il
funzionamento dell’apparecchio.
Sostituzione delle batterie
Per segnalare l’esaurimento delle batterie,
l’indicatore di funzionamento (Figura 1) si illumina
con minore intensità. Per sostituire le batterie,
aprire il compartimento batterie (Figura 3) con una
moneta. Rimuovere le batterie scariche e smaltirle
appropriatamente. Inserire le nuove batterie
facendo attenzione che i poli positivi siano rivolti
verso il retro dell’apparecchio, come indicato in
Figg. 2 e 3.
Utilizzo di un adattatore
Sono disponibili adattatori per l’alimentazione
dell’apparecchio da rete a 230 Vca o tramite
l’accendisigari di un'automobile.
Collegare l’agitatore all’adattatore mediante lo
spinotto a bassa tensione presente sul retro
dell’apparecchio (Figura 3) prima di collegare
l’alimentatore alla fonte di corrente.
Manutenzione e assistenza
AVVERTENZA: Verificare che siano state
rimosse le batterie e/o l’apparecchio sia
stato scollegato dall'adattatore di rete
prima di procedere con qualsiasi
intervento di manutenzione o assistenza.
Pulizia
Pulire regolarmente l’apparecchio usando un
panno inumidito con una soluzione di detergente
non aggressivo. Non utilizzare prodotti per la
pulizia abrasivi o aggressivi. Evitare l’uso di forti
acidi o solventi sul corpo in ABS dell’apparecchio.
9 - 16 Volts
DC / AC
+ +
+ +
Presa adattatore
Compartimento batterie
Figura 3: SM27 - Vista posteriore
Avvertimenti di sicurezza
prima dell'uso
9

Garanzia
Cole-Parmer Ltd. garantisce che questo strumento
è privo di difetti di materiale e fabbricazione per un
periodo di tris (3) anni, se utilizzato nelle normali
condizioni di laboratorio. Di fronte a una richiesta
giustificata, Cole-Parmer sostituirà gratuitamente
gli eventuali componenti difettosi o tutta l’unità.
La presente garanzia NON si applica per danni
provocati da incendio, incidente, uso improprio,
negligenza, messa a punto o riparazione scorretta,
danni provocati dall’istallazione, l’adattamento, la
modifica, l’inserimento di componenti non
autorizzati o da riparazioni effettuate da personale
non autorizzato.
Cole-Parmer Ltd.
Beacon Road,
Stone, Staffordshire,
ST15 0SA, United Kingdom
Tel: [phone]
Email: [e-mail]
Web: www.stuart-equipment.com
Ricambi e accessori
I seguenti ricambi e accessori sono disponibili
presso Cole-Parmer o il vostro fornitore di
prodotti per laboratorio:
Numero di catalogo
SM27/1
Descrizione
Adattatore di rete, 230V ca,
spina GB
Adattatore di rete, 230V ca,
spina europea a due spinotti SM27/2
Adattatore per accendisigari
di veicolo SM27/3
Per un elenco completo delle parti di ricambio
eventualmente richieste dai tecnici di assistenza
per la realizzazione di riparazioni interne, rivolgersi
al Dipartimento commerciale di
Cole-Parmer indicando modello e numero di serie.
Riparazioni
Utilizzare unicamente parti di ricambio fornite o
specificate da Cole-Parmer o suoi agenti.
L’installazione di parti non approvate può
compromettere il funzionamento adeguato e le
funzioni di sicurezza dello strumento.
Ogni riparazione o sostituzione di componenti
DEVE obbligatoriamente essere effettuata da
personale adeguatamente qualificato.
In caso di dubbi, rivolgersi al servizio di Assistenza
tecnica Cole-Parmer, all’indirizzo indicato sulla
copertina di questo documento, o al proprio
rivenditor
1300rpm
1,5
Velocità massima
Capacità litri H2O
Dimensioni di ingombro
(LxPxA)
Peso netto
150 x 160 x 70mm
1,3Kg
Alimentazione elettrica 4 batterie alcaline ,
1,5V, tipo D, numero
IEC LR20
Tipo di batteria
Durata batteria 6000 ore di uso
continuato
10
Alimentazione elettrica Alimentatore desktop
Input 230Va.c ,50/60Hz
Output 9Va.c. , 600mA
Elettrico energia 1 Watt
Dati tecnici

battery stirrer SM27
Indicador de funcionamiento
del agitador
Perilla de
encendido /
apagado y
controlador
de velocidad
Figura 1: El SM27 visto por delante
Agitador magnético
portátil SM27
Gracias por haber comprado este producto
Stuart. Para obtener el mejor rendimiento del
equipo y para su propia seguridad, por favor lea
estas instrucciones detenidamente antes de
utilizarlo.
Este equipo ha sido diseñado para funcionar en
las condiciones siguientes:
❖En lugares a cubierto solamente.
❖En áreas bien ventiladas.
❖En temperatura ambiente de +5°C a +40°C.
❖A una altitud de hasta 2000m.
❖En humedad relativa no superior al 80%.
❖Con una fluctuación de suministro de la red
no superior al 10%.
❖En un sobrevoltaje de la categoría II
IEC60364-4-443.
❖En un nivel de contaminación sujeto a la 2
IEC664.
❖Colocado a una distancia mínima de 200mm
de paredes u otros elementos.
Si el instrumento no se usa de la manera descrita
en este manual, la protección incorporada en el
mismo podría resultar perjudicada.
Información sobre las pilas
CUATRO pilas, 1.5V, tamaño D, IEC No. LR20
Las pilas se instalan como se ilustra en la figura 2,
con los bornes positivos orientados hacia la parte
posterior del instrumento:
AVISO: El SM27 NO DEBE ser conectado
directamente a la alimentación de la red.
EN CASO DE DUDAS PIDA CONSEJO A UN
ELECTRICISTA PROFESIONAL.
Figura 2: Orientación de las pilas
Se recomienda usar pilas de magnesio alcalinas
estándar, pero también pueden usarse pilas de
cloruro de zinc o de níquel-cadmio recargables.
Las pilas recargables DEBEN ser retiradas del
agitador antes de ser recargadas.
Adaptadores de la red
El agitador SM27 también puede funcionar vía una
fuente de alimentación de 230V c.a. externa,
SIEMPRE QUE SEA USADO EL ADAPTADOR DE LA
RED ADECUADO. En “Repuestos y accesorios” se
enumeran adaptadores adecuados.
Estos adaptadores pueden ser usados con las pilas
colocadas o retiradas.
+
+
+
+
Espanõl
11

9 - 16 Volts
DC / AC
+ +
+ +
Receptáculo para el adaptador
Alojamiento de las pilas
Figura 3: El SM27 visto por detrás
Consejos de seguridad
previos a la utilización
- No mueva ni transporte nunca el instrumento con
recipientes en la placa.
- No deje las pilas descargadas en el instrumento
ya que su contenido podría fugarse y causar
corrosión.
- Retire las pilas recargables antes de recargarlas.
- Use solamente un adaptador adecuado si utiliza
una fuente de energía que no sea la de las pilas.
Descripción general del
agitador SM27
El agitador SM27 ilustrado en la figura 1 puede
funcionar con pilas o con la alimentación de la red.
Es ideal para usarlo en el interior de incubadores,
cajas de guantes o en pie de obra.
Funcionamiento
Agitación
Coloque le solución que desea agitar junto con un
seguidor de PTFE en un recipiente adecuado y
dispóngalo en el centro del instrumento. Encienda
el agitador (ON) y ajuste la velocidad de la
agitación con la perilla de control de velocidad
(figura 1). El LED (figura 1) permanecerá encendido
mientras funciona el instrumento.
Recambio de las pilas
Cuando las pilas se están descargando la luz del
indicador de funcionamiento del agitador (figura 1)
se atenuará. Para recambias las pilas, abra su
alojamiento (figura 3) usado una moneda. Retire las
pilas usadas y deséchelas con seguridad. Instale las
nuevas pilas con los bornes positivos orientados
hasta la parte posterior del instrumento como se
ilustra en las figuras 2 y 3.
Utilización del adaptador
Hay disponibles adaptadores de fuentes de
alimentación externas opcionales para tomas de
230V c.a. y tomas de encendedores de vehículos
(vea abajo “Accesorios”).
Conecte el agitador en el adaptador usando la
toma de bajo voltaje incluida en la parte posterior
del instrumento (figura 3) antes de conectar la
fuente de alimentación.
Mantenimiento y servicio
AVISO: Asegure que las pilas sean retiradas
y / o el instrumento desconectado del
adaptador de la red antes de realizar
cualquier trabajo de mantenimiento o
servicio.
Limpieza
Limpie de vez en cuando el instrumento con un
trapo húmedo y una solución detergente suave.
No use productos de limpieza abrasivos o
ásperos. Evite que sean depositados ácidos y
disolventes fuertes sobre la carcasa de ABS.
12

Repuestos y accesorios
Los siguientes repuestos y accesorios podrá
pedirlos a Cole-Parmer o a su proveedor de
productos de laboratorio habitual:
Número de
catálogo
Descripción
Adaptador de la red, 230V c.a.
con enchufe británico. SM27/1
Adaptador de la red, 230V c.a.
con enchufe europeo de 2 clavijas. SM27/2
Adaptador para toma de
encendedor de automóvil. SM27/3
Si desea una lista completa de piezas requeridas
por los técnicos de servicio cuando realizan
reparaciones internas, por favor póngase en
contacto con el departamento de ventas de Cole-
Parmer indicando tanto el modelo como el
número de serie.
Reparaciones
Solamente deberán usarse piezas de repuesto
suministradas o especificadas por Cole-Parmer o
sus agentes. La instalación de piezas no aprobadas
puede afectar el buen funcionamiento y las
características de seguridad del instrumento.
Todas las reparaciones o recambios de piezas
DEBERÁN ser llevados a cabo por personal
adecuadamente cualificado.
En caso de duda, por favor póngase en contacto
con el Departamento Técnico de Cole-Parmer o
con el centro de ventas.
Información técnica
1300
1,5
150 x 160 x 70
1,3
6000 horas de uso
continuo
Máxima velocidad en r.p.m.
Capacidad en litros H2O
Dimensiones generales en
mm (An x P x Al)
Peso neto en kg
Cole-Parmer Ltd. garantiza que este equipo está
libre de defectos en el material y la fabricación
cuando se utiliza en condiciones normales de
laboratorio durante un período de tres (3) años. En
caso de una reclamación justificada,
Cole-Parmer sustituirá los componentes
defectuosos o toda la unidad sin cargo alguno.
Esta garantía NO cubre los daños ocasionados por
incendio, accidente, uso incorrecto, negligencia,
ajuste o reparación incorrectos, daños producidos
por la instalación, adaptación, modificación,
montaje de piezas no autorizadas o reparación
efectuada por personal no autorizado.
Cole-Parmer Ltd.
Beacon Road,
Stone, Staffordshire,
ST15 0SA, United Kingdom
Tel: [phone]
Email: [e-mail]
Web: www.stuart-equipment.com
13
Garantía
Vida útil de las pilas
Tipo de pilas 4 pilas alcalinas,
1,5V, tamaño D,
IEC No. LR20
Fuente de
alimentación de
escritorio
Entrada 230Va.c,
50 / 60Hz Salida
9Va.c, 600mA
Poder 1 Vatio
Fuente de alimentación

❖Nur für den Gebrauch in Innenräumen
❖Für gute Durchlüftung des Raums sorgen
❖Umgebungstemperatur zwischen +5°C und
+40°C
❖Höhe: bis zu 2000m
❖Relative Feuchte nicht über 80%
❖Netzspannungsschwankungen nicht über
10%
❖Überspannungsklasse 2 IEC 60364-4-443
❖Verschmutzungsgrad 2 IEC664
❖Auf einen Mindestabstand von 200 mm zu
Wänden bzw. anderen Geräten achten
Wenn das Gerät nicht entsprechend der
Bedienungsanleitung eingesetzt wird, können die
Schutzfunktionen des Gerätes beeinträchtigt
werden.
Informationen zur Batterie
VIER Batterien, 1,5V D-Zelle, IEC Nr. LR20
Die Batterien werden wie in Abb. 2 eingesetzt. Der
Pluspol weist zur Rückseite des Geräts:
ACHTUNG: Das SM27 DARF NICHT direkt
ans Netz angeschlossen werden.
IM ZWEIFELSFALL EINEN ELEKTRO-FACHMANN
HINZUZIEHEN.
Deutsch
battery stirrer SM27
Betriebsanzeige
Ein/Aus und
Geschwindigkeitsregler
Abbildung 1: SM27 Vorderansicht
SM27 Tragbarer Magnetrührer
Wir bedanken uns für den Kauf dieses Stuart
Produkts. Lesen Sie bitte vor dem Gebrauch diese
Bedienungsanleitung gründlich durch, um das
Gerät optimal nutzen zu können.
Dieses Gerät ist für den Einsatz unter folgenden
Bedingungen ausgelegt:
Abbildung 2: Einsetzen der Batterien
Wir empfehlen normale Alkaline-Magnesium-
Batterien, es können aber auch Zink-Chlorid oder
wiederaufladbare Nickel-Cadmium Batterien
verwendet werden. Wiederaufladbare Batterien
MÜSSEN vor dem Aufladen aus dem Rührgerät
herausgenommen werden.
Netzadapter
Das Rührgerät SM27 kann auch über eine externe
230V Wechselstromversorgung betrieben werden,
VORAUSGESETZT DASS DER ENTSPRECHENDE
NETZADAPTER VERWENDET WIRD. Geeignete
Netzgeräte finden Sie im Abschnitt “Ersatzteile und
Zubehör”.
Der Netzadapter kann auch bei eingesetzten
Batterien angeschlossen werden.
+
+
+
+
14

- Das Gerät unter keinen Umständen
transportieren, wenn sich Gefäße auf der
Oberfläche befinden.
- Keine leeren Batterien im Gerät lassen, da diese
auslaufen und eine Korrosion verursachen
können.
- Wiederaufladbare Batterie vor dem Laden aus
dem Gerät herausnehmen.
- Einen entsprechenden Adapter nur dann
anschließen, wenn die Batterien nicht verwendet
werden.
Allgemeine Beschreibung-
SM27
Das in Abb. 1 gezeigte Rührgerät SM27 kann mit
Batterien oder Netzstrom betrieben werden. Er
eignet sich besonders für den Einsatz in
Brutschränken, Handschuhkästen oder unterwegs.
Bedienung
Rühren
Die zu rührende Lösung zusammen mit einem
PTFE-Mitnehmer in ein geeignetes Gefäß geben
und mittig auf das Gerät aufsetzen. Das Rührgerät
einschalten und die Rührgeschwindigkeit mit dem
Geschwindigkeitsregler (Abb. 1) einstellen. Wenn
das Gerät in Betrieb ist leuchtet die LED-Anzeige
auf (Abb. 1).
Batteriewechsel
Wenn die Batterien fast erschöpft sind verdunkelt
sich die Betriebsanzeige des Rührgeräts (Abb. 1).
Zum Austausch der Batterie die Batteriefächer mit
einer Münze öffnen (Abb. 3). Die verbrauchten
Batterien herausnehmen und auf sichere Art und
Weise entsorgen. Neue Batterien so einsetzen,
dass der Pluspol nach hinten weist (siehe Abb. 2
und 3).
Verwendung mit Netzteil
Für die Versorgung mit 230 VAC und über einen
KFZ-Zigarettenanzünder sind entsprechende
Netzteile erhältlich (siehe Zubehör weiter unten).
Das Rührgerät über den
Niederspannungsanschluss auf der
Geräterückseite (Abb. 3) mit dem Netzgerät
verbinden und erst dann die Stromversorgung
einschalten.
Wartung und Instandhaltung
ACHTUNG: Vor allen Wartungs- und
Instandhaltungsarbeiten darauf
achten, dass das Gerät zunächst vom
Netz getrennt wurde, bzw. dass die
Batterie entfernt worden sind.
Reinigung
In regelmäßigen Abständen das Gerätegehäuse
mit einem feuchten Tuch und einem milden
Reinigungsmittel säubern. Keine starken oder
scheuernden Reinigungsmittel verwenden. Keine
starken Säuren bzw. Lösungsmittel auf dem ABS-
Kunststoffgehäuse verwenden.
9 - 16 Volts
DC / AC
+ +
+ +
Adapteranschluss
Batteriefächer
Abbildung 3: SM27 Rückansicht
Sicherheitshinweise vor dem
Gebrauch
15

Garantie
Cole-Parmer Ltd. gewährleistet die einwandfreie
Material- und Herstellungsqualität dieses
Instruments bei Verwendung unter normalen
Laborbedingungen über einen Zeitraum von drei
(3) Jahren. Im Fall einer berechtigen Reklamation
ersetzt Cole-Parmer die defekte Komponente(n)
bzw. das Gerät kostenfrei.
Diese Garantie gilt NICHT, falls der Schaden durch
Feuer, Unfall, unsachgemäße Verwendung,
Fahrlässigkeit, inkorrekte Einstellung oder
Reparatur sowie durch Installation, Änderung,
Modifikation, Anbringen nicht zulässiger Teile oder
Reparatur durch unbefugtes Personal entstanden
ist.
Cole-Parmer Ltd.
Beacon Road,
Stone, Staffordshire,
ST15 0SA, United Kingdom
Tel: [phone]
Email: [e-mail]
Web: www.stuart-equipment.com
Ersatzteile und Zubehör
Folgende Ersatz- und Zubehörteile sind von
Cole-Parmer oder Ihrem Fachhändler erhältlich:
Beschreibung Katalog-
nummer
SM27/1Netzadapter, 230VAC, GB-Stecker
Netzadapter, 230VAC, 2-pol.
europäischer Stecker SM27/2
Adapter für KFZ-Zigarrettenanzünder SM27/3
Eine umfassende Ersatzteilliste für technisches
Personal ist von der Verkaufsabteilung von Cole-
Parmer erhältlich (bitte Modell- und
Seriennummer angeben).
Reparatur
Es dürfen nur Ersatzteile verwendet werden, die
von Cole-Parmer bzw. dessen Niederlassungen
geliefert wurden. Der Einbau anderer Teile kann
die Sicherheitsfunktionen dieses Geräts
beeinträchtigen.
Eine Reparatur oder Austausch von
Ersatzteilen darf NUR von geschultem
Fachpersonal durchgeführt werden.
Im Zweifelsfall wenden Sie sich bitte an die
Technische Abteilung von Cole-Parmer oder an
Ihre Verkaufsstelle.
Technische Daten
1300Max. Geschw. UPM
Kapazität Liter H2O 1,5
Abmessungen (B x T x H) 150 x 160 x 70mm
Nettogewicht, kg
Stromversorgung
Batterietyp
Batterielebensdauer
16
Leistung
1,3
4 x Alkaline-Batterien
1,5V, Zelle D, ICE Nr.
LR20
6000 Std. Dauerbetrieb
Desktop-Netzteil Zufuhr
230Va.c , 50/60Hz
Ausgabe 9Va.c , 600mA
1 Watt
Stromversorgung

Notes
17

Notes
18

This product meets the applicable
harmonized standards for radio frequency
interference and may be expected not to
interfere with, or be affected by, other equipment with
similar qualifications. We cannot be sure that other
equipment used in its vicinity will meet these standards
and so we cannot guarantee that interference will not
occur in practice. Where there is a possibility that injury,
damage or loss might occur if equipment malfunctions
due to radio frequency interference, or for general
advice before use, contact the manufacturer.
Declaration of Conformity is available to view online at www.stuart-equipment.com

INSPECTION REPORT
MODEL
ELECTRICAL SAFETY
1. Earth continuity ❏
2. Insulation ❏
3. Flash test ❏
FUNCTIONAL
1. Indicators ❏
2. Speed control ❏
3. Visual acceptance ❏
QUALITY CONTROL INSPECTOR
✓
✓
✓
✓
✓
✓
Cole-Parmer Ltd.
Beacon Road,
Stone,
Staffordshire,
ST15 0SA,
United Kingdom
Tel: [phone]
Email: [e-mail]
Web: www.stuart-equipment.com
