Manuale Tecnico Art.20002611 - Interfaccia Simplehome/Micro USB
Passion.Technology.Design.
IT
MANUALE
TECNICO
EN
TECHNICAL
MANUAL
FR
MANUEL
TECHNIQUE
NL
TECHNISCHE
HANDLEIDING
DE
TECHNISCHES
HANDBUCH
ES
MANUAL
TÉCNICO
1
2 3
4
1 3
1
2 3
4
2
USB
1
2
D

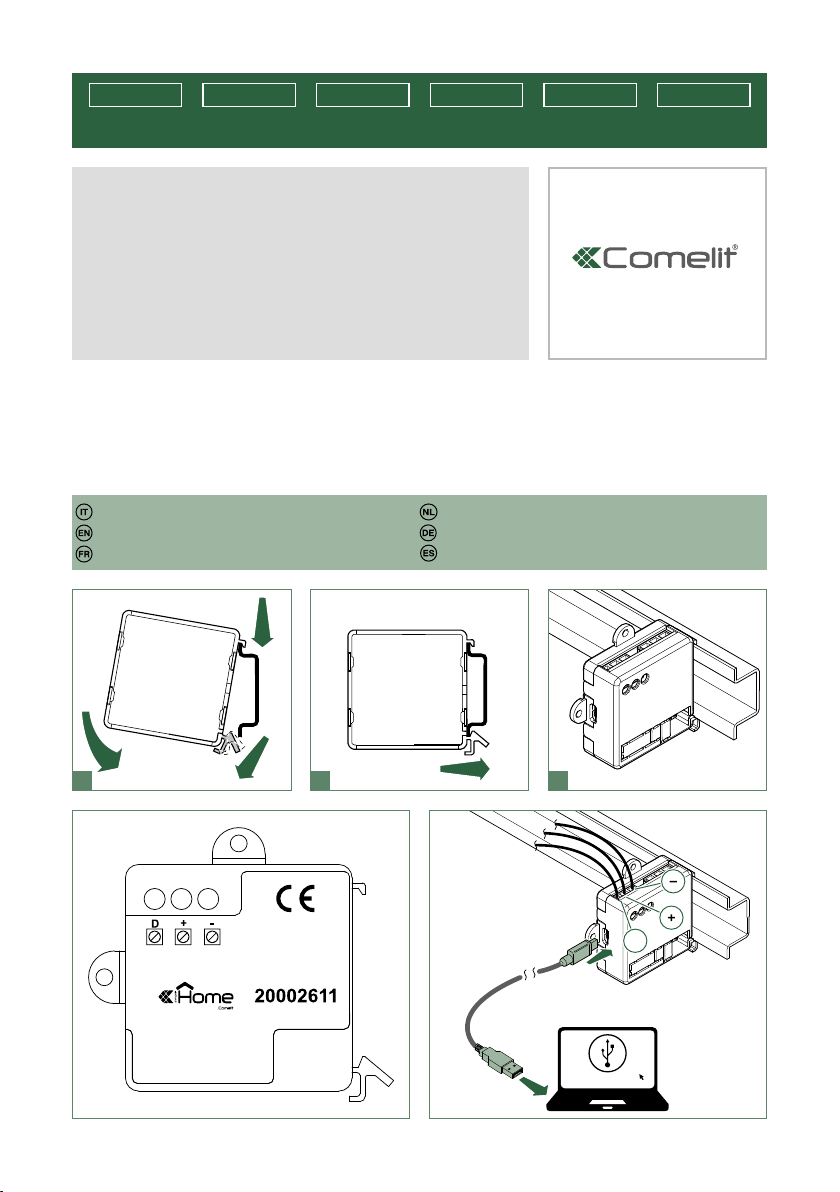

Montaggio 20002710 su barra DIN e collegamento.
Technical Manual Art.20002611 - Simplehome/Micro USB Interface
Installation of 20002611 on DIN bar and connection.
Manuel Technique Art.20002611 - Interface Simplehome/Micro USB
Montage 20002611 sur rail DIN et connexion.
Technische Handleiding Ar t.20 0026 11 - Sim pleh ome/ Micro US B-In ter face
Montage 20002611 op DIN-rail en aansluiting.
Technisches Handbuch Art. 2000 2611 - S chni ttst elle S impl ehom e/Mi cro USB
Installation 20002611 auf DIN-Schiene und Anschluss.
Manual Técnico Art.20002611 - Interfaz Simplehome/Micro USB
Montaje del art. 20002611 en barra DIN y conexión.

IT
2
ART. 20002611 – INTERFACCIA SIMPLEHOME/MICRO USB
• Le speciche sono soggette a variazioni senza preavviso.
• Per la programmazione dei dispositivi di automazione SimpleHome è necessario il software SimpleProg scaricabile sul sito
www.comelitgroup.com
*MORSETTIERA DI COLLEGAMENTO
-Negativo alimentazione
++24Vdc alimentazione
DBUS Dati
CARATTERISTICHE TECNICHE
Tensione di alimentazione 24Vdc ±%
Assorbimento 10 mA
Velocità di trasmissione lato USB 19.200 bps
Velocità di trasmissione lato BUS 2.400 bps
Connettore lato USB Micro USB tipo B femmina
Connettore lato BUS morsettiera*
Omologazioni
CE
Temperatura di funzionamento da 0° a 40°C USO INTERNO
Temperatura d’immagazzinamento da -10° a +70°C
Umidità dell’aria relativa da 5 a 95% senza condensazione
Segnalazioni
LED lampeggiante giallo:
trasmissione di dati sul BUS;
LED sso giallo:
mancanza del negativo di alimentazione
o collegamento errato del dispositivo;
LED rosso:
possibile collisione di messaggi sul BUS.
Peso 70g
Dimensioni 42 x 42 x 18 mm (1 modulo DIN)
AVVERTENZE
• Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.
• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni
responsabilità per un utilizzo improprio degli apparecchi, per modiche effettuate da altri a qualunque titolo e scopo, per l’uso di
accessori e materiali non originali.
• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE (che sostituisce la direttiva 73/23/CEE e successivi
emendamenti) e ciò è attestato dalla presenza della marcatura CE sugli stessi.
• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da
elettricisti specializzati.
• Togliere l’alimentazione prima di effettuare qualsiasi manutenzione.
• Pulire con un panno inumidito con acqua. Evitare Alcool e altri prodotti aggressivi.
L’interfaccia di programmazione 20002611 permette di collegare il PC con il software di programmazione
all’impianto SimpleHome da programmare. Il modulo è dotato di uscita microUSB ed è quindi necessario
l’utilizzo di un cavo standard con connettore USB da un lato e microUSB dall’altro.

EN
3
ART. 20002611 - SIMPLEHOME/MICRO USB INTERFACE
• Specications are subject to change without notice.
• SimpleProg software is required to program SimpleHome automation devices; this software can be downloaded from the
website www.comelitgroup.com
*TERMINAL BLOCK
-Power supply negative
++24 Vdc power supply
DData BUS
TECHNICAL CHARACTERISTICS
Power supply voltage 24Vdc ±%
Consumption 10 mA
USB side transmission speed 19200 bps
BUS side transmission speed 2400 bps
USB side connector Type B micro USB female connector
BUS side connector terminal block*
Approvals
CE
Operating temperature 0° to 40°C INDOOR USE
Storage temperature -10° to +70°C
Relative air humidity 5 to 95% with no condensation
Indications
Flashing yellow LED:
data transmission on BUS;
Steady yellow LED:
power supply negative absent or
incorrect connection of device;
Red LED:
possible collision of messages on BUS.
Weight 70g
Dimensions 42 x 42 x 18 mm (1 DIN module)
WARNING
• Install the equipment by carefully following the instructions given by the manufacturer and in compliance with the standards in force.
• All the equipment must only be used for the purpose it was designed for. Comelit Group S.p.A. does not assume responsibility
for improper use of the apparatus, for modications made by third parties for any reason or purpose, or for the use of non-original
accessories and materials.
• All the products comply with the requirements of Directive 2006/95/EC (which replaces Directive 73/23/EEC and subsequent
amendments), as certied by the CE mark they carry.
• Installation, mounting and assistance procedures for electrical devices must only be performed by specialised electricians.
• Cut off the power supply before carrying out any maintenance work.
• Clean using a damp cloth. Do not use alcohol or other aggressive products.
The programming interface 20002611 allows you to connect a PC loaded with programming software to the
SimpleHome system to be programmed. The module is equipped with a micro USB output port, so a connection
cable with a standard USB connector at one end and a micro USB connector at the other is required.

FR
4
ART. 20002611 – INTERFACE SIMPLEHOME/MICRO USB
• Les spécications sont sujettes à modication sans préavis.
• Pour la programmation des dispositifs d'automatisation SimpleHome, se munir du logiciel SimpleProg en le téléchargeant sur
le site www.comelitgroup.com
*BORNIER DE CONNEXION
-Négatif alimentation
++24 Vcc alimentation
DBUS Données
CARACTÉRISTIQUES TECHNIQUES
Tension d'alimentation 24 Vcc ±%
Absorption 10 mA
Vitesse de transmission côté USB 19.200 bps
Vitesse de transmission côté BUS 2.400 bps
Connecteur côté USB Micro USB type B femelle
Connecteur côté BUS bornier*
Homologations
CE
Température de fonctionnement de 0° à 40°C USAGE INTERNE
Température de stockage de -10° à +70°C
Humidité relative de l'air de 5 à 95% sans condensation
Témoins
Led jaune clignotante :
transmission des données sur le BUS ;
Led jaune allumée :
absence du négatif d'alimentation ou
connexion défectueuse du dispositif ;
Led rouge :
collision possible de messages sur le
BUS.
Poids 70 g
Dimensions 42 x 42 x 18 mm (1 module DIN)
AVERTISSEMENTS
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en
vigueur.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. Comelit Group S.p.A. décline toute
responsabilité en cas de mauvais usage des appareils, de modications apportées par des tiers pour une raison quelconque et
d'utilisation d’accessoires et de pièces non d'origine.
• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements
successifs). L'application du marquage CE atteste cette conformité.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien.
• Nettoyer avec un chiffon imbibé d'eau. Éviter d'utiliser de l'alcool ou d'autres produits agressifs.
L’interface de programmation 20002611 permet de connecter l'ordinateur disposant du logiciel de programma-
tion au système SimpleHome à programmer. Le module est équipé d'une sortie micro USB et nécessite l'emploi
d'un câble standard avec connecteur USB d'un côté et microUSB de l'autre.

NL
5
ART. 20002611 – SIMPLEHOME/MICRO USB INTERFACE
• De specicaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Voor het programmeren van de SimpleHome-automatiseringsapparaten is de software SimpleProg vereist, die kan worden
gedownload van de site www.comelitgroup.com
*AANSLUITBLOK
-Min voeding
++24Vdc voeding
DData-BUS
TECHNISCHE KENMERKEN
Voedingsspanning 24Vdc ±%
Stroomopname 10 mA
Transmissiesnelheid zijde USB 19.200 bps
Transmissiesnelheid bus-zijde 2.400 bps
Stekker USB-zijde Micro USB type B vrouwelijk
Stekker BUS-zijde aansluitblok*
Homologaties
CE
Bedrijfstemperatuur van 0° tot 40°C INTERN GEBRUIK
Opslagtemperatuur van -10° tot +70°C
Relatieve luchtvochtigheid van 5% tot 95% zonder condensatie
Signaleringen
Knipperende gele LED:
gegevensoverdracht op BUS;
vast brandende gele LED:
min voeding ontbreekt of verkeerde
aansluiting van de inrichting;
rode LED:
mogelijke interferentie van berichten op
de BUS.
Gewicht 70g
Afmetingen 42 x 42 x 18 mm (1 DIN-module)
WAARSCHUWINGEN
• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de
geldende normen.
• Alle apparaten mogen uitsluitend worden gebruikt voor de doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is
niet aansprakelijk voor oneigenlijk gebruik van de apparaten, voor wijzigingen die om welke reden dan ook door derden zijn
aangebracht, en voor het gebruik van niet-originele accessoires en materialen.
• Alle producten voldoen aan de eisen van de richtlijn 2006/95/EG (die de richtlijn 73/23/EEG en latere wijzigingen vervangt). Dit
wordt bevestigd door het CE-label op de producten.
• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde
elektriciens worden verricht.
• Sluit, voordat u onderhoudswerkzaamheden uitvoert, de voeding af.
• Reinigen met een met water bevochtigde doek. Vermijd het gebruik van alcohol en andere agressieve producten.
De programmeerinterface 20002611 maakt het mogelijk de PC met de programmeersoftware met de te
programmeren SimpleHome-installatie te verbinden. De module is voorzien van een microUSB-uitgang en er
dient dus een standaard snoer met USB-stekker aan de ene kant en microUSB aan de andere kant te worden
gebruikt.

DE
6
ART. 20002611 – SCHNITTSTELLE SIMPLEHOME/MICRO USB
• Die Spezikationen können ohne Vorankündigung geändert werden.
• Zur Programmierung der Automatisierungsgeräte SimpleHome benötigen Sie die Software SimpleProg, die Sie auf der Website
www.comelitgroup.com herunterladen können
*ANSCHLUSSKLEMMENLEISTE
-Minus Stromversorgung
++24Vdc Stromversorgung
DDaten-BUS
TECHNISCHE DATEN
Netzspannung 24Vdc ±%
Leistungsaufnahme 10 mA
Übertragungsrate USB-Seite 19.200 bps
Übertragungsrate BUS-Seite 2.400 bps
Anschluss USB-Seite Micro-USB Typ B Buchse
Anschluss BUS-Seite Klemmenleiste*
Zulassungen
CE
Betriebstemperatur von 0° bis 40 °C IN GESCHLOSSENEN
RÄUMEN
Lagertemperaturen von -10° bis +70°C
Relative Luftfeuchte von 5 bis 95 % nicht kondensierend
Anzeigen
Gelb blinkende LED:
Datenübertragung am BUS läuft;
Gelb leuchtende LED:
Minuspol der Stromversorgung fehlt oder
Gerät falsch angeschlossen;
Rote LED:
mögliche Datenkollision in BUS.
Gewicht 70g
Abmessungen 42 x 42 x 18 mm (1 DIN-Modul)
HINWEISE
• Der Einbau muss strikt nach Herstelleranweisungen und unter Einhaltung der einschlägigen Vorschriften erfolgen.
• Alle Geräte dürfen nur für den Zweck eingesetzt werden, für den sie entwickelt worden sind. Comelit Group S.p.A. lehnt jede
Haftung bei unsachgemäßer Verwendung der Geräte oder nicht autorisierten Änderungen an diesen bzw. bei Nutzung von nicht
originalen Zubehörteilen und Materialien ab.
• Alle unsere Produkte erfüllen die Anforderungen der Richtlinien 2006/95/CE (die die Richtlinie 73/23/CE und die folgenden
Ergänzungen ersetzt), was durch die CE-Kennzeichnung bestätigt wird.
• Installation, Einbau und Wartung der elektrischen Geräte dürfen nur von einem Elektrofachmann ausgeführt werden.
• Vor Wartungseingriffen immer die Stromversorgung unterbrechen.
• Das Gerät mit einem feuchten Tuch reinigen. Dazu keinen Alkohol oder ähnliche aggressive Substanzen verwenden.
Die Programmierungsschnittstelle 20002611 ermöglicht den Anschluss des PCs mit der Programmierungssoft-
ware an die zu programmierende Anlage SimpleHome. Das Modul verfügt über einen Micro-USB-Ausgang,
weshalb ein Standardkabel mit USB-Stecker an einem Ende und Micro-USB-Stecker am anderen Ende
erforderlich ist.

ES
7
ART. 20002611 – INTERFAZ SIMPLEHOME/MICRO USB
• El fabricante se reserva el derecho de modicar las características de sus productos, en cualquier momento y sin preaviso.
• Para programar los dispositivos de automatización SimpleHome, se requiere el software SimpleProg que se puede descargar
en el sitio www.comelitgroup.com
*REGLETA DE CONEXIONES
-Negativo de la alimentación
++24 Vcc de alimentación
DBus de datos
CARACTERÍSTICAS TÉCNICAS
Tensión de alimentación 24 Vcc ±%
Consumo 10 mA
Velocidad de transmisión lado USB 19.200 bps
Velocidad de transmisión lado BUS 2.400 bps
Conector lado USB Micro USB tipo B hembra
Conector lado BUS regleta de conexiones*
Homologaciones
CE
Temperatura de funcionamiento de 0 °C a 40 °C USO INTERNO
Temperatura de almacenamiento de -10 °C a +70 °C
Humedad relativa del aire de 5 a 95% sin condensación
Señalizaciones
Led parpadeante amarillo:
transmisión de datos por el bus.
Led jo amarillo:
falta el negativo de la alimentación o
conexión del dispositivo errónea.
Led rojo:
posible choque de mensajes por el bus.
Peso 70 g
Dimensiones 42 x 42 x 18 mm (1 módulo DIN)
ADVERTENCIAS
• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas
por el fabricante.
• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda
responsabilidad por el uso impropio de los aparatos, por cambios efectuados por terceros por cualquier motivo o nalidad y por el
uso de accesorios y materiales no originales.
• Todos los productos son conformes a los requisitos de la Directiva 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas
enmiendas) como demuestra la presencia de la marca CE en ellos.
• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas
especializados.
• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.
• Limpiar con un paño humedecido en agua. Evitar alcohol y otros productos agresivos.
La interfaz de programación art. 20002611 permite conectar el ordenador personal con el software de progra-
mación a la instalación SimpleHome que se desea programar. El módulo posee una salida micro USB y, por lo
tanto, es necesario utilizar un cable estándar con conector USB por un lado y micro USB por el otro.

www.comelitgroup.com
1ª edizione 04/2015 cod. 2G40001265
