Conel FLOW CUT BOX User manual

KLEINHEBEANLAGE
FÜR FÄKALIENHALTIGES ABWASSER
SMALL LIFTING UNIT
FOR WASTEWATER CONTAINING FAECAL MATTER
1
CUT BOX KLEINHEBEANLAGE
SMALL LIFTING UNIT
conel.de

Montage- und Betriebsanleitung 3
Installaon and Operaon Instrucons 27
Instrucons d’installaon et d’ulisaon 51
Installasjons- og bruksanvisning 75
Instalační a provozní návod 99
Telepítési és kezelési útmutató 123
Instrucciones de instalación y operación 147
2

Inhalt
EU-Konformitätserklärung 4
Leistungserklärung 5 - 6
1. Sicherheit 7
2. Kennzeichnung von Hinweisen in der Betriebsanleitung 7
2.1 Gefahren bei Nichtbeachtung der Sicherheitshinweise 8
2.2 Sicherheitsbewusstes Arbeiten 8
2.3 Sicherheitshinweise für den Betreiber/Bediener 8
2.4 SicherheitshinweisefürWartungs-,Inspekons-undMontagearbeiten 9
2.5 EigenmächgerUmbauundErsatzteilherstellung 9
2.6 Unzulässige Betriebsweisen 9
3. Lieferumfang 9
4. Technische Daten 10
5. Einsatz 11
6. Transport 12
7. Elektroanschluss 12
8. Aufstellung/Einbau 13
8.1 Bei Bodenaufstellung 13
9. Inbetriebnahme 16
10. Wartung 16
11. Abmessungen 17
12. Explosionszeichnung Hebeanlage 18
13. WechselndesAkvkohlelters 19
14. ABSVorwand-Installaons-Set 19
15. Eventuelle Blockierung Schneidwerk 20
16. Kennlinie 21
17. Druckleitungslängen 21
18. Einbaumaße (mm) 22 - 23
19. Schaltbild 24
20. Ersatzteile 25
3

EU-KONFORMITÄTSERKLÄRUNG
CONEL GmbH
Margot-Kalinke-Straße 9
80939 München
Wir erklären hiermit, dass die nachfolgend bezeichneten Produkte aufgrund ihrer Konzipierung und
Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden
Sicherheits- und Gesundheitsanforderungen der EU-Richtlinie entsprechen.
Produktbezeichnung:
FLOW CUT BOX
Auf dieses Produkt angewendete Richtlinien:
Niederspannung Richtlinie 2014/35/EU
RichtliniezurElektromagnescheVerträglichkeit2014/30/EU
Bauproduktenverordnung (EU) Nr. 305/2011
Harmonisierte Norm:
DIN EN 12050-3:2015 „Hebeanlagen zur begrenzten Verwendung“
EN 60335 Teil 2-41:2012
„Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke“
NameundAdressederPerson,dieberechgtist,dietechnische
DokumentaondenBehördenaufAnfragezusammenzustellen:
Detlef Greunke, Moritzstraße 34, 31137 Hildesheim
München, 26.04.2018
Datum,rechtsverbindlicheUnterschriderGeschäsführung
4

EU - LEISTUNGSERKLÄRUNG
Nr.: 0080913-C
gemäß Anhang III der Bauprodukteverordnung Nr. 305/2011 vom 01.07.2013
Hersteller: CONEL GmbH
Margot-Kalinke-Str. 9
80939 München
Produkyp: FLOW CUT BOX
    HebeanlagenzurbegrenztenVerwendungfürfäkalienhalges 
Abwasser gemäß EN 12050-3:2014
Kennzeichen
zur Idenzierung : Arkel-Nr.07565214
Verwendungszweck: Entwässerung von Standorten unter der Rückstauebene in Gebäuden
und auf Grundstücken zur Verhinderung eines Abwasserrückstaus.
Bewertung: gemäß Bauprodukteverordnung Anhang V:
1.1.4. System 3 und 1.1.5 System 4 (ref. 3.1. Brandverhalten)
Erklärte Leistung: EN 12050-3:2015. Das für die Baumusterprüfung benannte Labor
   Nr.0197hatdieBesmmungdesProdukypsaufderGrundlage
   einerTypprüfungdurchgeführt.Zerkat-Nr.57214026
5

Wesentliche Merkmale Leistung Harmonisierte
technische
Spezikaon
Brandverhalten A1
EN 12050-3:2015
Wasserdichgkeit und Geruchsdichgkeit:
Wasserdichgkeit.
Geruchsdichgkeit. Bestanden
Bestanden
Wirksamkeit (Hebewirkung):
FörderungvonFeststoen.
Rohranschlüsse.
MindestmaßedesLüungs-
Rohrleitungssystems.
Mindesließgeschwindigkeit.
Freier Mindestdurchgang in der
Anlage.
Mindestnutzvolumen.
Bestanden
A-Durchm. 25 mm /32 mm
Bestanden
0,7 m/s bei 40 kPa
Bestanden
Bestanden
Mechanische Fesgkeit:
Tragfähigkeit und strukturelle
Stabilität des Sammelbehälters
für die Verwendung außerhalb von Gebäuden.
Strukturelle Stabilität des Sammelbehälters
für die Verwendung innerhalb von Gebäuden.
Bestanden
Bestanden
Geräuschpegel 70 dB
Dauerhaigkeit:
derWasserdichgkeitund
Geruchsdichgkeit.
der Hebewirkung
dermechanischenFesgkeit
Bestanden
Bestanden
Bestanden
Gefährliche Stoe NPD*
* No Performance Determined (Keine Leistung festgelegt).
DieLeistungendesProduktsgemäßProdukypundKennzeichenzurIdenzierungentspricht
der erklärten Leistung. Verantwortlich für die Erstellung dieser Leistungserklärung ist allein der
Hersteller.
München,25.04.2018      DeefGreunke
6

1. Sicherheit
InAnlehnungandasVDMA-Einheitsbla24292
VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V.
Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu
beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme zu lesen
und muss ständig am Einsatzort des Aggregats/der Anlage verfügbar sein.
Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinwei-
se zu beachten, sondern auch die unter den anderen Hauptpunkten eingefügten, speziellen Sicherheits-
hinweise.
Dieses Gerät kann von Kindern ab 8
Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden,
wennsiebeaufsichgtoderbezüglichdes
sicheren Gebrauchs des Gerätes unterwiesen
wurdenunddiedarausresulerenden
Gefahren verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne
Beaufsichgungdurchgeführtwerden.
2.
Kennzeichnung von Hinweisen in der
Betriebsanleitung
Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefähr-
dungen für Personen hervorrufen können, sind mit einem allgemeinen Gefahrensymbol – Sicher-
heitszeichen nach DIN 4844-W9 – gekennzeichnet.
7

Bei Warnung vor elektronischer Spannung erfolgt die Kennzeichnung mit dem Sicherheitszeichen
nach DIN 4844-W8.
ACHTUNG!
Steht bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für das Aggregat und dessen
Funkonen hervorrufen kann.
Direkt am Aggregat angebrachte Hinweise wie z. B.
/Typenschild
müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden.
2.1
Gefahren bei Nichtbeachtung der Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für
Umwelt und Aggregat zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust
jeglicher Schadenersatzansprüche führen.
Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdung nach sich ziehen:
/VersagenwichgerFunkonendesAggregats/derAnlage.
/Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen.
/GefährdungderUmweltdurchLeckagevongefährlichenStoen.
2.2
Sicherheitsbewusstes Arbeiten
Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden
naonalenVorschrienzurUnfallverhütungsowieeventuelleinterneArbeits-,Betriebs-und
SicherheitsvorschriendesBetreiberssindzubeachten.
2.3
Sicherheitshinweise für den Betreiber/Bediener
Gefährdungen durch elektrische Energie sind auszuschließen (Einzelheiten hierzu siehe z. B. in den
VorschriendesVDEundderörtlichenEnergieversorgungsunternehmen).
8

2.4
Sicherheitshinweise für Wartungs-, Inspektions-
und Montagearbeiten
DerBetreiberhatdafürzusorgen,dassalleWartungs-,Inspekons-undMontagearbeitenvon
autorisiertemundqualiziertemFachpersonalausgeführtwerden,dassichdurcheingehendesStudium
der Betriebsanleitung ausreichend informiert hat. Grundsätzlich sind Arbeiten an dem Aggregat nur
imSllstanddurchzuführen.PumpenoderAggregate,diegesundheitsgefährdendeMedienfördern,
müssendekontaminiertwerden.UnmielbarnachAbschlussderArbeitenmüssenalleSicherheitsund
Schutzeinrichtungenwiederangebrachtbzw.inFunkongesetztwerden.
Vor der Wiederinbetriebnahme sind die in dieser Betriebsanleitung aufgeführten Punkte zu beachten.
2.5
Eigenmächtiger Umbau und Ersatzteilherstellung
Umbau oder Veränderungen des Aggregats/der Anlage sind nur nach Absprache mit dem Hersteller
zulässig.OriginalersatzteileundvomHerstellerautorisiertesZubehördienenderSicherheit.Die
VerwendungandererTeilekanndieHaungfürdiedarausentstehendenFolgenaueben.
2.6
Unzulässige Betriebsweisen
DieBetriebssicherheitdesgeliefertenAggegratsistnurbeibesmmungsgemäßerVerwendung
entsprechend dieser Betriebsanleitung gewährleistet. Die angegebenen Grenzwerte dürfen auf keinen
Fallüberschrienwerden.MitdieserEinbau-undBetriebsanleitungwerdenhiernichtgenannte
allgemeineVorschrienundNormennichtaußerKragesetzt.
3.
Lieferumfang
AnlagekomplemitintegrierterNiveauschaltungundSteueranlagemitAlarmsummer.Standfester
Kunststo-SammelbehältermitGummifüßen,Auriebssicherung,Be-undEntlüungüber
AkvkohlelterundÜberlaufsicherung.KomplemitZulaufdichtungen,losebeigefügtes
Rückschlagvenl,einbaufergvormonertundverdrahtet.
ZusätzlichistdieDichtungArkelnummer43075164fürdenAnschlußeinerseparatenEntlüungslei-
tungbzw.desVorwandinstallaonssets(sieheAbschni14)alsZubehörenthalten.
9

4.
Technische Daten
Technische Daten
KBN FLOWCB
Freier Durchgang Pumpe mit Schneidwerk
Anschlusskabel 3G 1,0
Kabellänge 1,80 m
Gewicht 7,0 kg
Spannung/Frequenz 1 x 230 V/50 Hz
Stromart Wechselstrom
Nennstrom 4,6 A
Motorleistung P1 1,1 kW
Drehzahl 2900 min-1
Motorschutz Temperaturwächter in Wicklung eingebaut
Stecker Schutzkontaktstecker
Schutzart IP44
IsolaonsklasseMotor B
Auslösetemp.Motorschutz 120 °C
Fördermediumtemperatur Max. 40 °C, 60 °C für 5 Minuten
Anschlüsse
Seitlicher Druckabgang (mit
integriertemRückschlagvenl)
Nach rechts oder links. Außendurchmesser =
32 mm / 25 mm
Seitlicher Zulauf 1 x DN 50 (rechts)
1 x DN 50 (links)
WC-Anschluss (wahlweise nutzbar) 1 x DN 100 (front)
1 x DN 100 (seitlich)
Entlüungsleitung
AnschlusseinerseparatenEntlüungs-
leitungDN50inGeruchslter-Önung(sieheSeite16,
Abbildung 5)
Niveausteuerung
Einschaltniveau 120 mm
Ausschaltniveau 45 mm
Alarm 140 mm
10

Werkstoe
Schneidwerk Spezial Edelstahl
Sammelbehälter Polypropylen
Pumpengehäuse Polypropylen
Laufrad Polyamid
Dichtungen NBR/EPDM
Motorwelle Edelstahl 1.4028 (AISI 420)
Kennlinie siehe Seite 23, Abbildung 12
Abmessungen siehe Seite 15
5.
Einsatz
/Die Hebeanlage FLOWCB ist ausschließlich für den privaten Gebrauch und dem direkten
AnschlussaneineToileebesmmt.
/ZurAufstellungÜberuroderVorwandinstallaon.
/Der Benutzerkreis muss klein sein und oberhalb der Rückstauebene ein weiteres WC zur
Verfügung stehen.
/DerBetrieberfolgtinKombinaonmiteinemSpülkastenmiteinerSpülmengevonmin.6
Liter. Bei Spülmengen unter 6 Litern, z. B. durch Spartasten, ist ein einwandfreier Betrieb nicht
gewährleistet.
/Zusätzlich zum WC darf ein Handwaschbecken, eine Duschtasse und ein Bidget angeschlossen
werden. Der Anschluss weiterer Entwässerungsgegenstände wie beispielsweise einer
Waschmaschine, Spülmaschine oder Badewanne ist gemäß DIN EN 12050 T3 weder direkt
noch indirekt zugelassen.
/Die Aufstellung muss in demselben Raum erfolgen, in dem auch die Entwässerungsgegenstände
installiert sind.
/EsdarfnurhäuslichesSchmutz-/Abwasser(mitundohneFäkalien)ohneschädlicheStoe(unter
anderemkeinKatzenstreu,keinehygieneFeuchücher)gemäßDIN1986Teil3eingeleitet
werden..
/Gebräuchliche Flüssigkeiten zum Reinigen der Entwässerungsgegenstände pH Wert 4-10.
/Nicht geeignet für korrosive, brennbare, gasende, explosionsgefährliche Medien, Kondensate aus
Lüungsanlagen,WärmepumpenundBrennwertgerätensowieSoleausEnthärtungsanlagen.
/FürFördermedienmiteinerTemp.vonmax.40°Cbzw.60°Cfürbiszu5min.
/DerGeräuschemissionswertistkleinerals70dB(A).DieserWertkannunterbesmmten
Umständenübertroenwerden.
/Wie bei jedem Elektrogerät kann aufgrund der konkreten Verwendung durch Ausfall der
Hebeanlage Schaden entstehen (z.B. bei Fehlbedienung, Stromausfall oder technischem Defekt).
Wenn es dadurch zu Folgeschäden kommen kann ist eine entsprechende Absicherung (z.B.
Notstromversorgung,Doppelpumpstaon,netzunabhängigerAlarm)vorzusehen.IndiesemFall
musszusätzlichfürdieInstallaonineinerVorwanddieAlarmanlageFLOWmitFeuchtefühler
(KBN: ABSSAF) und für den netzunabhängigen Betrieb der NiMH-Akku 9V-Block (KBN:
ABSBATT9)vorgesehenwerdenumvorunkontrolliertemWasseraustrizuwarnen.
11

DerAlarm„zuhoherWasserstand“wirdverzögertausgelöst.DieAnlageversucht,dasProblemmit
2 zusätzlichen Pumpversuchen zu beheben. Sollten diese nicht erfolgreich sein, wird nach dem 3.
erfolglosenPumpversuchderAlarmausgelöst.
6.
Transport
ACHTUNG!
HebeanlageinEinbauanlagetransporeren,nichtanstoßenoderfallenlassen,nichtamelektrischen
Anschlusskabel ziehen.
7.
Elektroanschluss
/Betriebsspannung beachten (siehe „Technische Daten“).
/Netzstecker niemals ins Wasser legen.
/HebeanlagenuranvorschrismäßiginstallierteSteckdosen(nachVDE-bzw.EVU-Vorschrien)
anschließen, die mit mindestens 10 A (träge) abgesichert sind.
/Bei Geräten der Schutzklasse I sind alle berührbaren, leitenden Teile mit dem
Schutzleiter verbunden. Vor Inbetriebnahme ist der ordnungsgemäße Anschluss des Schutzleiters
durcheineElektrofachkrazuprüfen.
/Unzulässige Temperaturen führen zum Abschalten der Pumpe durch den Temperaturwächter.
NachAuslösendesTemperaturwächtersvordemBeseigenderStörungsursachePumpevom
elektrischen Netz trennen, da sie sonst nach dem Abkühlen selbstständig wieder einschaltet
12

8.
Aufstellung/Einbau
ACHTUNG! Die relevanten Normen sind zu beachten!
Bei Einsatz unterhalb der Rückstau-Ebene:
/Druckleitung mit einer Schleife über die Rückstauebene führen.
/Liegt die Sole der Rückstauschleife mehr als 5 m oberhalb der Hebeanlage, ist ein zusätzliches
Rückschlagvenleinzubauen.
/Absperrschieber vorsehen.
/Jeder Entwässerungsgegenstand muss mit einem Geruchsverschluss versehen sein.
BeachtenSieauchdieEinbaumaße(Abschni18,Seite22-23,Abbildung14).
8.1
Bei Bodenaufstellung
ACHTUNG!
/Aufstellung muss frostsicher und auf ebenem Boden erfolgen.
Anschluss der Druckleitung
/Druckleitung aus PVC mit Außendurchmesser 25 mm, 32 mm verwenden.
/Rohrvonaußenca.16mmindieGummimueschieben(beiBedarfGleitmielverwenden)und
vonaußenmitdervorhandenenSchlauchschellexieren.

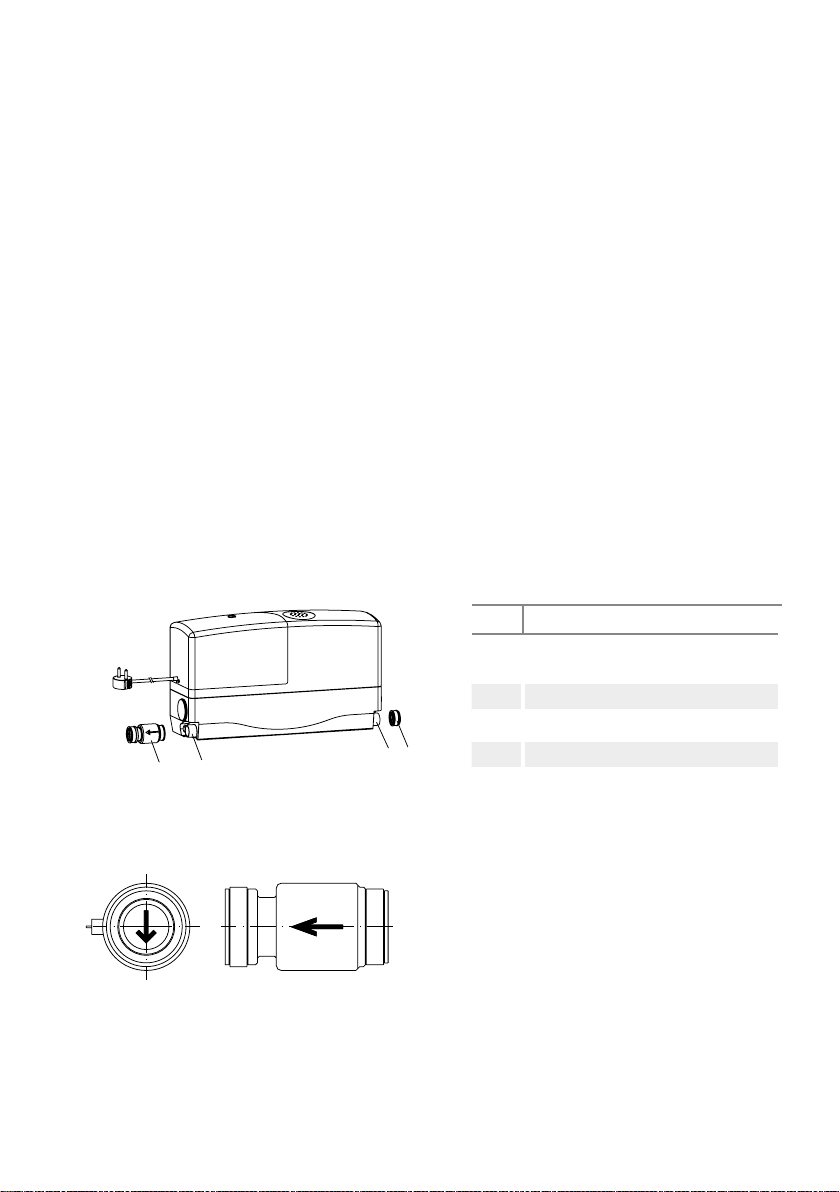

Abbildung 1
Posion Rückschlagvenl
A= Pfeil zeigt Fließrichtung.
C=PfeilzeigtrichgeLagederKlappe.
Abbildung 2
1234
AC
Pos Benennung
1Druckleitungsanschluss
Rückschlagvenl
2Druckleitungsanschluss (rechts)
3Druckleitungsanschluss (links)
4Verschlusskappe
1234
AC
13

Montage der Auftriebssicherung
HältdieHebeanlageauchbeiÜberschwemmungensicheranihremPlatz.
1. Hebeanlage an den gewünschten Einbauort stellen.
2.BehältermitHilfederBeschlägeamBodenxieren.
Abbildung 3
Seitliche Zuläufe DN 50
1.JeweilsdenBlinddeckel(1)desgewünschtenAnschlussesenernen.
2.Zuleitungvonaußen(3)ca.16mmindieGummidichtung(2)schieben(beiBedarfGleitmiel
verwenden).
Abbildung 4
Separate Lüftungsleitung
1.BeigeruchssensiblenAnwendungenAnlageüberDachentlüen.
2.AbdeckungderBe-/EntlüungundFilterimBehälterdeckelenernen(sieheSeite20,Abbildung10).
3.LüungsleitungvonaußenindieGummidichtungschieben(beiBedarfGleitmielverwenden).
Abbildung 5
DN 50
DN 50
1
2
3
DN 50
DN 50
1
2
3
DN 50
DN 50
1
2
3
LüungsleitungDN50
Dichtung
14

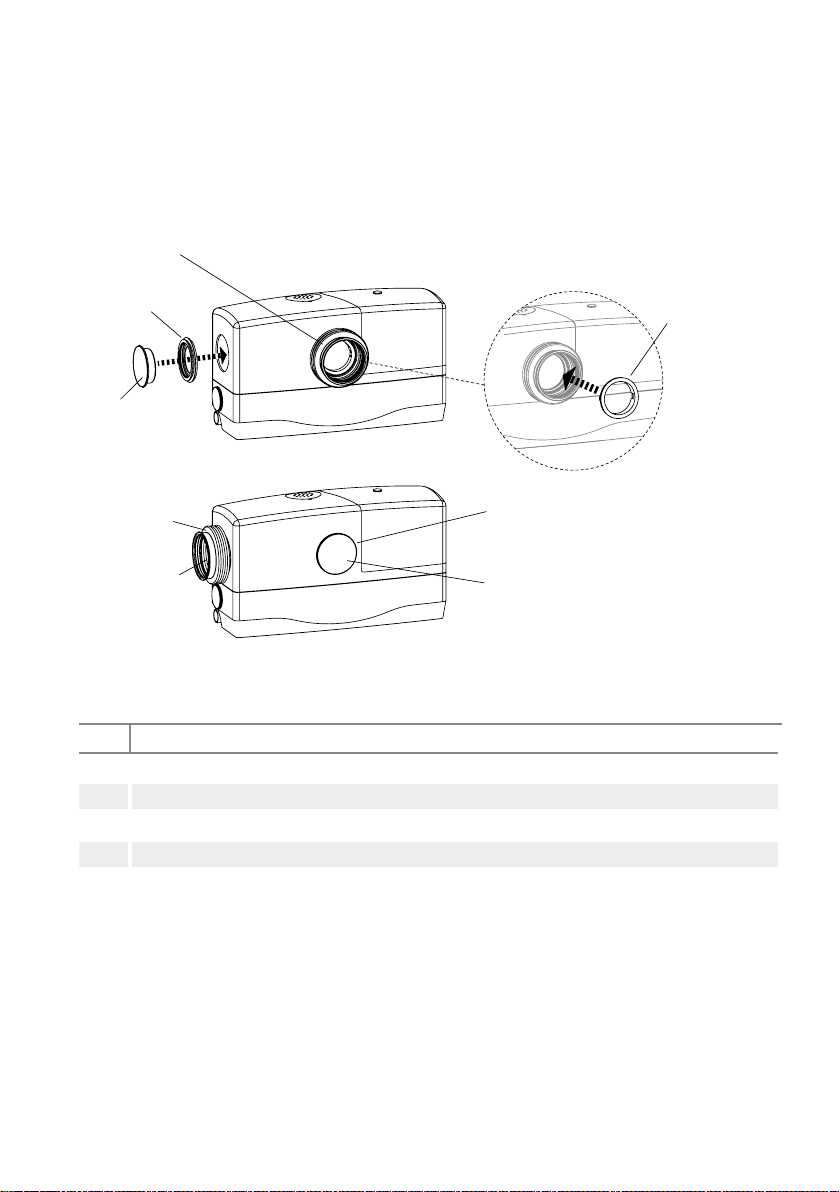

Toilettendirektanschluss
/Die Hebeanlage FLOWCBistmitzweiZulaufönungenfürdenToileendirektanschluss
ausgestaet.BeiderWahl(AoderB)derZulaufstutzenverfahrenwieinAbbildung6
beschrieben.
/Den ungenutzten Zulauf verschließen durch Einsetzen Dichtung (3) und Verschlusskappe (4).
/FürdenToileenanschlussDichtmanschee(1)einsetzenundmitKlemmring(2)sichern.
Abbildung 6
Pos Benennung
1DN100DichtmanscheefürToileenDirektanschluss
2Klemmring
3Dichtung
4Abdeckkappe
ACHTUNG!
DieHebeanlagekannbeiVerwendungeinerLüungsleitungoderdesseparaterhältlichenVorwand-
Installaons-SetauchhintereinerVorwandeingebautwerden
(siehe Seite 14, Abbildung 5). Beachten Sie ansonsten die Hinweise in der Betriebsanleitung des
Vorwand-Installaons-Sets(sieheSeite19,Abschni14).
1
2
2
3
A
B
1
3
4
4
15

9.
Inbetriebnahme
ACHTUNG!
/Die Hebeanlage ist jetzt betriebsbereit.
/SteckereinsteckenundFunkonstestdurchführen:Wasserzulaufenlassen.DieHebeanlage
schaltet ein, sobald die elektrische Versorgung hergestellt ist und der Wasserstand in der Anlage
über dem Einschaltniveau liegt.
/Alle Anschlüsse/Rohrleitungen auf Dichtheit prüfen.
/Darüber hinaus sind die Vorgaben der DIN EN 12056-4, DIN EN 12050-3 und DIN 1986/100 zu
beachten.
10.
Wartung
ACHTUNG!
VorjederArbeit:HebeanlagevomelektrischenNetztrennenundgegenunbeabsichgtesEinschalten
sichern. Druckleitung auf Beschädigungen prüfen.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.
Aktivkohlefilter wechseln:
/Mindestens einmal jährlich.
/BeizunehmenderGeruchsbeläsgung.
/NachFunkionsstörungenmitWasseraustridurchdenFilter.
BeinachlassenderPumpenleistungeventuelleAblagerungenundsonsgeFeststoeimSammelbehälter
enernen.
Darüber hinaus sind die Vorgaben der DIN EN 12056-4, DIN EN 12050-3 und
DIN1986/100zubeachten.BeiProblemensetzenSiesichbiemitIhremCONEL-Fachgroßhändler in
Verbindung.
16

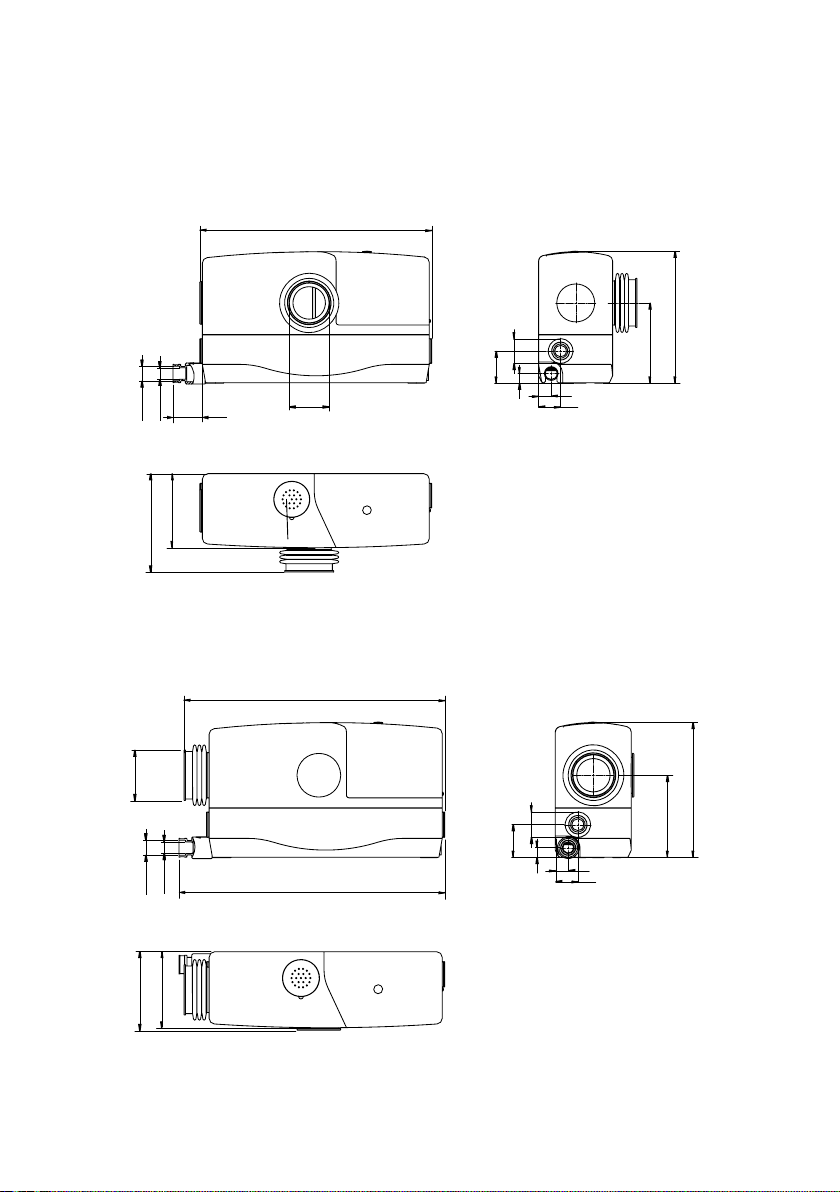

11.
Abmessungen
Front-Anschluss
Abbildung 7
Seitlicher Anschluss
Abbildung 8
Ø32 mm
Ø25 mm
Ø32 mm
Ø25 mm
506
DN 100
161
215
293
180
21
28
48
68
70
DN 50
554
574
DN 100
293
180
21
28
48
70
DN 50
161
167
Ø32 mm
Ø25 mm
Ø32 mm
Ø25 mm
506
DN 100
161
215
293
180
21
28
48
68
70
DN 50
554
574
DN 100
293
180
21
28
48
70
DN 50
161
167
17

12.
Explosionszeichnung Hebeanlage
Abbildung 9
Pos Benennung Pos Benennung
1Abdeckhaube 5Staurohr (Druckschalter)
2Abdeckhaube Sicherungsschraube 6Druckleitung
3Motor-Pumpeneinheit
Befesgungsschrauben
7 Schneidwerk
4Motor-Pumpeneinheit 8 Kondensator Gehäuse
/BeidemEnernenderAbdeckhaube(1)dieSicherungsschraube(2)enernen.
/BeiAusbauMotor-Pumpeneinheit(4)dieBefesgungsschrauben(3)enernen
(Abbildung 9).
ACHTUNG!
Die Hebeanlage nie ohne Abdeckhaube (1) betreiben.
1
2
1
2
3
4
5 6 7 8
18

13.
Wechseln des Aktivkohlefilters
Abbildung 10
/Abdeckung(1)vorsichgabhebenundvomTankenernen.
/DenaltenKohlelter(2)enernenunddurcheinenneuenersetzen.
/Danach die Abdeckung (1) wieder in den Behälter einsetzen.
14.
ABS Vorwand-Installations-Set
WirdbenögtbeiEinbauderHebeanlagehintereinerVorwand,wenneineEntlüungüberDachmit
einereigenenEntlüungsleitungnichtmöglich/wirtschalichist.DiesesSetenthältallebenögten
Teile,umdieBe-undEntlüungmitAkvkohlelterindieVorwandzumoneren.
KBN: ABSVIS
HINWEIS:
DieDichtungfürdenAnschlußderEntlüungsleitungamBehälteriststandardmäßigimLieferumfang
derHebeanlageenthalten,sieheAbschni3.
1
2
1
19

15.
Eventuelle Blockierung Schneidwerk
ACHTUNG!
Netzstecker ziehen und Abwasserspender während dieser Zeit nicht benutzen.
Abbildung 11
/Abdeckkappe(1)vomTankenernen.
/Eventuelle Blockierung des Schneidwerks durch Drehen der Motorwelle mit einem
SchraubendreheroderBohrschrauberbeseigen.
Sollte die Hebeanlage dann immer noch nicht einwandfrei arbeiten, muss wie auf Seite 20,
Abbildung 9 die Motor-Pumpeneinheit zur weiteren Prüfung ausgebaut werden.
ACHTUNG!
Es besteht Verletzungsgefahr am Schneidwerk.
1
2
1
20
