Conel FLOW TP12-N User manual

TAUCHPUMPE
ZUR FÖRDERUNG VON KLARWASSER, REGENWASSER
SOWIE FÄKALIENFREIEM HÄUSLICHEM ABWASSER
SUBMERSIBLE PUMP
FOR PUMPING OF CLEAR WATER, RAINWATER

1
FLOW TP12-NTAUCHPUMPE
SUBMERSIBLE PUMP
conel.de

Montage- und Betriebsanleitung 3
Installaon and Operaon Instrucons 18
Instrucons d’installaon et d’ulisaon 33
Installasjons- og bruksanvisning 48
Instalační a provozní návod 63
Telepítési és kezelési útmutató 78
Instrucciones de instalación y operación 93
2

Inhalt
EU-Konformitätserklärung 4
1. Sicherheit 5
2. Kennzeichnung von Hinweisen in der Betriebsanleitung 5
2.1 Gefahren bei Nichtbeachtung der Sicherheitshinweise 6
2.2 Sicherheitsbewusstes Arbeiten 6
2.3 Sicherheitshinweise für den Betreiber/Bediener 6
  
  
2.6 Unzulässige Betriebsweisen 7
3. Lieferumfang 7
4. Technische Daten 8
5. Einsatz 9
6. Transport 9
7. Elektroanschluss 10
8. Aufstellung/Einbau 10
9. Inbetriebnahme 11
10. Wartung 12
11. Kennlinie 13
12. Abmessungen (mm) 14
13. Explosionszeichnung 15
14. Ersatzteile 16 - 17
Impressum 17
3

EU-Konformitätserklärung
CONEL GmbH
Margot-Kalinke-Straße 9
80939 München
Wir erklären hiermit, dass die nachfolgend bezeichneten Produkte aufgrund ihrer Konzipierung und
Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden
Sicherheits- und Gesundheitsanforderungen der EU-Richtlinie entsprechen.
Produktbezeichnung:
FLOW TP12-N
Auf dieses Produkt angewendete Richtlinien:
Niederspannungsrichtlinie 2014/35/EU
Maschinenrichtlinie 2006/42/EG
Harmonisierte Norm:
DIN EN 12050-2
EN ISO 12100-1
EN ISO 12100-2
EN 809:1998 + A1:2009 + AC:2010
EN 60335-1:2012
„Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke“


Detlef Greunke, Moritzstraße 34, 31137 Hildesheim
München, 26.04.2018

4

1.
Sicherheit

VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V.
Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu
beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme zu lesen
und muss ständig am Einsatzort des Aggregats/der Anlage verfügbar sein.
Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinwei-
se zu beachten, sondern auch die unter den anderen Hauptpunkten eingefügten, speziellen Sicherheits-
hinweise.
Dieses Gerät kann von Kindern ab 8
Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden,

sicheren Gebrauchs des Gerätes unterwiesen

Gefahren verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne

2.
Kennzeichnung von Hinweisen in der
Betriebsanleitung
Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefähr-
dungen für Personen hervorrufen können, sind mit einem allgemeinen Gefahrensymbol – Sicher-
heitszeichen nach DIN 4844-W9 – gekennzeichnet.
5

Bei Warnung vor elektronischer Spannung erfolgt die Kennzeichnung mit dem Sicherheitszei-
chen nach DIN 4844-W8.
ACHTUNG!
Steht bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für das Aggregat und dessen
Funkonen hervorrufen kann.
Direkt am Aggregat angebrachte Hinweise wie z. B.
/Typenschild
müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden.
2.1
Gefahren bei Nichtbeachtung der Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für
Umwelt und Aggregat zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust
jeglicher Schadenersatzansprüche führen.
Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdung nach sich ziehen:
/
/Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen.
/
2.2
Sicherheitsbewusstes Arbeiten
Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden


2.3
Sicherheitshinweise für den Betreiber/Bediener
Gefährdungen durch elektrische Energie sind auszuschließen (Einzelheiten hierzu siehe z. B. in den

6

2.4
Sicherheitshinweise für Wartungs-, Inspektions-
und Montagearbeiten


der Betriebsanleitung ausreichend informiert hat. Grundsätzlich sind Arbeiten an dem Aggregat nur



Vor der Wiederinbetriebnahme sind die in dieser Betriebsanleitung aufgeführten Punkte zu beachten.
2.5
Eigenmächtiger Umbau und Ersatzteilherstellung
Umbau oder Veränderungen des Aggregats/der Anlage sind nur nach Absprache mit dem Hersteller


2.6
Unzulässige Betriebsweisen

entsprechend dieser Betriebsanleitung gewährleistet. Die angegebenen Grenzwerte dürfen auf keinen


3.
Lieferumfang

Rückschlagklappe, Druckabgangsstück mit Innenwinde 1¼" sowie Druckabgangsstück für
Schlauchanschluss 1", ¾" und Außengewinde ¾".
7

4.
Technische Daten
Technische Daten
KBN TP12N
Druckabgang G1¼" IG
Adapter G1¼" IG
Adapter G¾" AG, Schlauchanschluss 1", ¾"
Freier Durchgang 12 mm
Anschlusskabel H07RN8-F 3G 1.0
Kabellänge 10 m
Gewicht 3.8 kg
Spannung/Frequenz 1 x 230 V / 50 Hz
Stromart Wechselstrom
Nennstrom 1,6 A
Motorleistung P1 0,36 kW
Drehzahl 2900 r/min-1
Motorschutz Temperaturwächter in Wicklung eingebaut
Stecker Schutzkontaktstecker
Schutzart IP68
 B
 120 °C
 6.0 m
 10 m
 Max. 40 °C, 60 °C für 5 min
Werkstoe
Pumpengehäuse Polypropylen
Laufrad Polyamid
Dichtungen NBR
Motorwelle Edelstahl 1.4057 (AISI 431)
Kennlinie – Siehe Seite 13, Abbildung 2.
Abmessungen – Siehe Seite 14, Abbildung 3
Der Geräuschemissionswert ist kleiner als 70 dB (A).
8

5.
Einsatz



Die Pumpen dürfen nicht zur Förderung von korrosiven, brennbaren, gasenden,
explosionsgefährlichen Medien sowie fäkalienhalgem Abwasser eingesetzt werden. Sandhalge
oder andere schleißende Medien verkürzen die Lebensdauer. Nicht besmmt für Kondensate aus
Brennwertgeräten sowie Sole aus Enthärtungsanlagen.
ACHTUNG!
Dieses Produkt ist nur zur Entsorgung von Klar- und Schmutzwasser bis zu einer Mediumtemperatur
von 40 °C, Kurzzeitbetrieb bis max. 60 °C geeignet. Wenn der Anlage Medium aus Maschinen

werden, wenn das entsprechende Gerät nicht über eine Laugenabkühlung verfügt oder diese, z.B.
aus Energiespargründen usw. nicht eingeschaltet ist. Dies kann zu Schäden der Tauchpumpe bzw.





für eine entsprechende Abkühlung des Mediums sorgen müssen.
ACHTUNG!
Wie bei jedem Elektrogerät kann aufgrund der konkreten Verwendung durch Ausfall der Pumpe
Schaden entstehen (z.B. bei Fehlbedienung, Stromausfall oder technischem Defekt). Wenn es dadurch
zu Folgeschäden kommen kann ist eine entsprechende Absicherung (z.B. Notstromversorgung,

Kann es zu Folgeschäden kommen muss zusätzlich das FLOW ALARM SYSTEM (KBN: FLOWAGU) in
Verbindung mit einem Alarmkontaktgeber Ihrer Wahl (z.B. FLOW Knickschwimmer KBN: FLOWAKS5
oder FLOW Schwimmerschalter KBN: FLOWASS10 oder FLOW Feuchtefühler KBN: FLOWAFF5) und
für den netzunabhängigen Alarm der Akku 9 V Block (KBN: Q56722BV) vorgesehen werden um vor

.
ACHTUNG!

6.
Transport
Pumpe nur am Tragegri und nicht am elektrischen Anschlusskabel oder am Sensor-Gehäuse
halten, nicht anstoßen oder fallen lassen. Zum Absenken der Pumpe in efere Schächte oder
Gruben, Seil oder Kee verwenden.
9

7.
Elektroanschluss
/Betriebsspannung beachten (siehe „Technische Daten“).
/Netzstecker niemals ins Wasser legen.
/-
schließen, die mit mindestens 10 A (träge) abgesichert sind.
/Bei Tauchpumpen der Schutzklasse I sind alle berührbaren, leitenden Teile mit dem Schutzleiter
verbunden. Vor Inbetriebnahme ist der ordnungsgemäße Anschluss des Schutzleiters durch eine

/Für den Betrieb von Pumpen der Schutzklasse I gilt nach IEC 335-2-41:1984, Änderung 1:1990:

müssen mit einer Fehlerstrom-Schutzeinrichtung (max. 30 mA) in der Zuleitung versehen sein. Die

/Unzulässige Temperaturen führen zum Abschalten der Pumpe durch den Temperaturwächter.

elektrischen Netz trennen, da sie sonst nach dem Abkühlen selbständig wieder einschaltet.
8.
Aufstellung/Einbau
Bei transportabler Aufstellung:


Bei festem Einbau:


Automasche Ein- und Ausschaltung:

die Pumpe ein- und bei 50 mm wieder ausschaltet.
Dauerbetrieb:
Der Hand / Auto-Schalter kann bei transportablen Anwendungen für einen Dauerbetrieb auf Stellung
„Hand“ eingestellt werden. Zum Schutz vor Trockenlauf ist bei dieser Einstellung zu beachten, dass die

von Hand in der Schalterausgangstellung „Auto“.
10

9.
Inbetriebnahme
Automasche Umschaltung:

Einschaltpunktes (145 mm) ein und beim Ausschaltpunkt (50 mm) wieder aus.
Manuelle Umschaltung:

bestehender Stromversorgung sofort ein.
ACHTUNG!
Um Verletzungen oder Schäden an der Pumpe zu vermeiden, trennen Sie diese vor
der Demontage oder Montage des Saugrings von der Stromversorgung.
Entlüung:



ACHTUNG!
Die Entlüung im Durchmesser von 3 mm darf nur wie in Abbildung 1 vorgegeben an der
markierten Posion (b) gebohrt werden.
Zuwiderhandlungen können die Pumpe dauerha beschädigen und außer Betrieb setzen.
Abbildung 1
(a)
(b)
11

10.
Wartung
ACHTUNG!
Vor jeder Arbeit:
sichern. Druckleitung auf Beschädigungen prüfen.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um
Gefährdungen zu vermeiden.
Wenn die Pumpe außer Betrieb genommen wird, um Ablagerungen von Erde oder anderen Materialien

Einlaufsieb:

von Zeit zu Zeit gereinigt wird.

wieder festzuziehen.
Schwimmer:
/
unteren Ende eindrücken und vom Pumpengehäuse freiziehen.
/Entnehmen Sie den Schwimmer aus dem Schwimmergehäuse.
/Alle Teile reinigen.
/
/Bei Aufstecken auf das Schwimmergehäuse muss der “HAND AUTOMATIC”- Wechselschalter auf

/Wahlschalter nach oben drücken und Pumpe auf Stellung “HAND” prüfen.

12

11.
Kennlinie

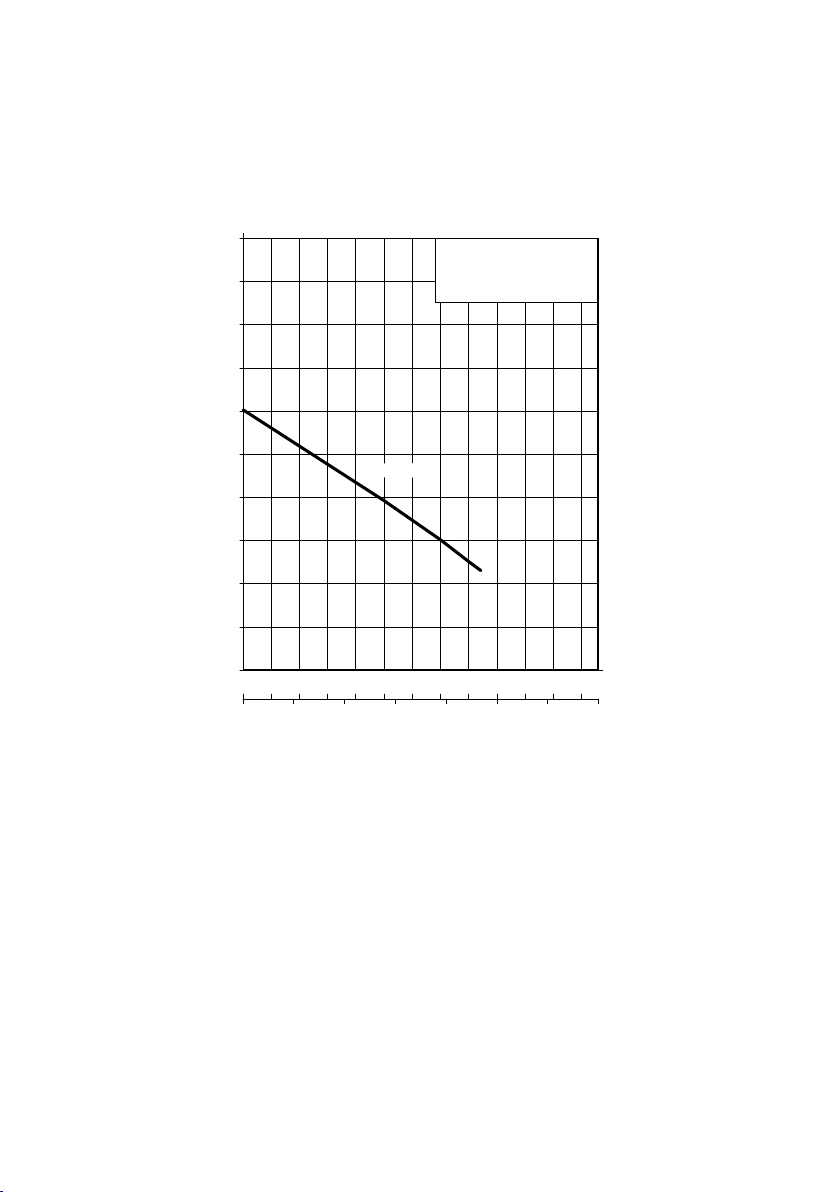

Abbildung 2
FLOW TP 12-N
03.5
0
1
3.0
2.5
2.01.5
1.0
0.5
2
3
4
5
6
7
8
9
012345678910 11 12
H
[m]
Q[l/s]
Q(m³/h)
H = Gesamtförderhöhe
Q=Förderstrom
Kennlinie nach ISO 9906
Kennlinie 50 Hz
13

12.
Abmessungen (mm)
Abbildung 3
Schlauchanschluss:
Abbildung 3.1
51.5
G 1¼"
195
ø157
304
1. Schlauchanschluss ¾"
2. G ¾" Außengewinde
3. Schlauchanschluss 1"
4. G 1¼" Außengewinde
1
2
3
4
14

13.
Explosionszeichnung
Abbildung 4
1. Rückschlagklappe 5. Schwimmergehäuse
2. Druckleitungsanschluss 6. Einlaufsieb
3. HAND AUTO-Wahlschalter 7. Saugring
4. Schwimmer
1
2
3
45
6
7
15

14.
Ersatzteile
Abbildung 5
6
4
5
2
3
1
8
7910
+
16

Pos. Arkelnr. Beschreibung Werksnr.
1 YAE61405037 FLOW Rückschlagklappe 1 ¼" 61405037
2 YAE11120501 FLOW O-Ring zu Sieb 11120501
3 YAE310100980001 FLOW Sieb 310100980001
4 YAE41745003 FLOW Flachabsaugung 41745003
5 YAE41595014 FLOW Verschlusskappe zu Sieb 41595014
6 YAE43070060 FLOW Schlauchanschluß Tülle 43070060
7 YSULRTP12 FLOW Laufrad 41075054
8 YSULRM8TP12  11400084
9 YAE41190018 FLOW Schwimmer 41190018
10 YAE 310100982001 FLOW Schwimmergehäuse 310100982001
Impressum
Montage- und Betriebsanleitung FLOW TP12-N
© CONEL GmbH, Margot-Kalinke-Str. 9, 80939 München, Tel. [phone]
TP12N/1.3/01-19
Sämtliche Bild-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung.

behalten wir uns vor.


17

Contents
  
1. Safety 20
  
  
2.2 Carrying out work in a safety conscious manner 21
  
  
  
2.6 Unproved usage 22
3. Scope of delivery 22
4. Technical data 23
  
6. Transport 24
  
  
9. Commissioning 26
10. Maintenance 27
11. Performance curve 28
12. Dimensions (mm) 29
13. Assembly drawing 30
14. Spare parts 31 - 32
Imprint 32
18

EU-Certificate of Conformity
CONEL GmbH
Margot-Kalinke-Straße 9
80939 München

the version we have placed on the market, comply with the relevant basic safety and health requirements

Product name:
FLOW TP12-N

2014/35/EU
2006/42/EC
Harmonized standard:
DIN EN 12050-2
EN ISO 12100-1
EN ISO 12100-2
EN 809:1998 + A1:2009 + AC:2010
EN 60335-1:2012
“Safety of electrical appliances for household and similar purposes”


Detlef Greunke, Moritzstraße 34, 31137 Hildesheim
Munich, 06.06.2018
Date and legally binding signature of the management
19

1.
Safety
Extracted from VDMA-Standard-sheet 24292.
VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V.





under other headings be observed.
This unit can be used by children aged 8
years and above, and persons with reduced

lack of experience and knowledge, when they

concerning the safe use of the device and
understand the hazards involved. Children
must not play with the appliance. Cleaning and
user maintenance should not be performed by
children without supervision.
2.
Identification of hints in the operating instructions
The safety instrucons given in this operang manual, the non-observance of which could cause
danger to life, are specically highlighted with the general danger symbol. See DIN 4844-W9.
20
