Conel FLOW TP30 Owner's manual

TAUCHPUMPE
ZUR FÖRDERUNG VON KLARWASSER, REGENWASSER
SOWIE FÄKALIENFREIEM HÄUSLICHEM ABWASSER
SUBMERSIBLE PUMP
FOR PUMPING OF CLEAR WATER, RAINWATER

1
FLOW TP30 / TP30 OS TAUCHPUMPE
SUBMERSIBLE PUMP
conel.de

Montage- und Betriebsanleitung 3
Installaon and Operaon Instrucons 17
Instrucons d’installaon et d’ulisaon 31
Installasjons- og bruksanvisning 45
Instalační a provozní návod 59
Telepítési és kezelési útmutató 73
Instrucciones de instalación y operación 87
2

Inhalt
EU-Konformitätserklärung 4
1. Sicherheit 5
2. Kennzeichnung von Hinweisen in der Betriebsanleitung 5
2.1 Gefahren bei Nichtbeachtung der Sicherheitshinweise 6
2.2 Sicherheitsbewusstes Arbeiten 6
2.3 Sicherheitshinweise für den Betreiber/Bediener 6
  
  
2.6 Unzulässige Betriebsweisen 7
3. Lieferumfang 7
4. Technische Daten 8
5. Einsatz 9
6. Transport 9
7. Elektroanschluss 9
8. Aufstellung/Einbau 10
9. Inbetriebnahme 11
10. Wartung 12
11. Kennlinie 13
  
13. Darstellung mit Adapter G 1¼" AG 14
14. Ersatzteile 15 - 16
Impressum 16
3

EU-Konformitätserklärung
CONEL GmbH
Margot-Kalinke-Straße 9
80939 München
Wir erklären hiermit, dass die nachfolgend bezeichneten Produkte aufgrund ihrer Konzipierung und
Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden
Sicherheits- und Gesundheitsanforderungen der EU-Richtlinie entsprechen.
Produktbezeichnung:
FLOW TP30
Auf dieses Produkt angewendete Richtlinien:
Niederspannungsrichtlinie 2014/35/EU
Maschinenrichtlinie 2006/42/EG
Harmonisierte Norm:
DIN EN 12050-2
EN ISO 12100-1
EN ISO 12100-2
EN 809:1998 + A1:2009 + AC:2010
EN 60335-1:2012
„Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke“


Uwe Dietz, Margot-Kalinke-Straße 9, 80939 München
München, 04.08.2020 Uwe Dietz
4

1.
Sicherheit

VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V.
Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu
beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme zu lesen
und muss ständig am Einsatzort des Aggregats/der Anlage verfügbar sein.
Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshin-
weise zu beachten, sondern auch die unter den anderen Hauptpunkten eingefügten, speziellen Sicher-
heitshinweise.
Dieses Gerät kann von Kindern ab 8
Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden,

sicheren Gebrauchs des Gerätes unterwiesen

Gefahren verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne

2.
Kennzeichnung von Hinweisen in der
Betriebsanleitung
Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefähr-
dungen für Personen hervorrufen können, sind mit einem allgemeinen Gefahrensymbol – Sicher-
heitszeichen nach DIN 4844-W9 – gekennzeichnet.
5

Bei Warnung vor elektronischer Spannung erfolgt die Kennzeichnung mit dem Sicherheitszeichen
nach DIN 4844-W8.
ACHTUNG!
Steht bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für das Aggregat und dessen
Funkonen hervorrufen kann.
Direkt am Aggregat angebrachte Hinweise wie z. B.
/Typenschild
/Drehrichtungspfeil
müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden.
2.1
Gefahren bei Nichtbeachtung der Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für
Umwelt und Aggregat zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust
jeglicher Schadenersatzansprüche führen.
Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdung nach sich ziehen:
/
/Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen.
/
2.2
Sicherheitsbewusstes Arbeiten
Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden


2.3
Sicherheitshinweise für den Betreiber/Bediener


6

2.4
Sicherheitshinweise für Wartungs-, Inspektions-
und Montagearbeiten


Studium der Betriebsanleitung ausreichend informiert hat. Grundsätzlich sind Arbeiten an dem



Vor der Wiederinbetriebnahme sind die in dieser Betriebsanleitung aufgeführten Punkte zu beachten.
2.5
Eigenmächtiger Umbau und Ersatzteilherstellung
Umbau oder Veränderungen des Aggregats/der Anlage sind nur nach Absprache mit dem Hersteller


2.6
Unzulässige Betriebsweisen

entsprechend dieser Betriebsanleitung gewährleistet. Die angegebenen Grenzwerte dürfen auf keinen


3.
Lieferumfang
KBN: FLOWTP30

Schwimmerschalter, Druckabgang mit Innengewinde 1½" sowie 1¼" mit Außengewinde.
KBN: FLOWTP30 OS

Innengewinde 1½" sowie 1¼" mit Außengewinde, für Schaltanlagen-betrieb.
7

4.
Technische Daten
Technische Daten
KBN FLOWTP30 & FLOWTP30 OS
Druckabgang G 1½" IG
Adapter G 1¼" AG
 18 m3/h
3 8.5 m
Freier Durchgang 30 mm
 H07RN-F 3G1.0
Gleitringdichtung Siliziumkarbid / Kohle
Kabellänge 10 m
Gewicht Ca. 8.5 kg
Spannung/Frequenz 1 x 230 V/50 Hz
Stromart Wechselstrom
Nennstrom 3,6 A
Motorleistung P1 0.8 kW
Drehzahl 2900 -1
Motorschutz Temperaturwächter in Wicklung eingebaut
Stecker Schutzkontaktstecker
Schutzart IP68
 B
 120 °C
 10 m
 
Werkstoe
Pumpengehäuse EN-GJL-250
Laufrad Polyamid
Dichtungen NBR
Motorwelle 
Oberer Deckel 
Schrauben 
Kennlinie – Siehe Seite 12, Abbildung 2.
Abmessungen – Siehe Seite 13, Abbildung 4
8

5.
Einsatz
/


/

/
/
/
/Wenn durch Ausfall der Hebeanlage Schaden entstehen kann, z. B. bei Stromausfall oder


/Die Tauchpumpen TP30 und TP30OS sind für den S3-Aussetzbetrieb ausgelegt.
6.
Transport
Pumpe nur am Tragegri und nicht am elektrischen Anschlusskabel oder am Schwim-merschalter
halten, nicht anstoßen oder fallen lassen. Zum Absenken der Pumpe in efere Schächte oder
Gruben, Seil oder Kee verwenden.
7.
Elektroanschluss
/
/Netzstecker niemals ins Wasser legen.
/

Schutzklasse I sind alle berührbaren, leitenden Teile mit dem Schutzleiter verbunden.
Vor Inbetriebnahme ist der ordnungsgemäße Anschluss des Schutzleiters durch eine

/Für den Betrieb von Pumpen der Schutzklasse I gilt nach IEC 335-2-41:1984, Ände-rung
1:1990: Pumpen der Schutzklasse I, die zur Verwendung in Schwimmbecken, Gartenteichen

versehen sein.
/
/Unzulässige Temperaturen führen zum Abschalten der Pumpe durch den Tempe-raturwächter.

elektrischen Netz trennen, da sie sonst nach dem Abkühlen selbständig wieder einschaltet.
8.
9

Aufstellung/Einbau
Bei transportabler Aufstellung:


Bei festem Einbau:


FLOWTP30 mit Schwimmerschalter
Für automasche Ein-/Ausschaltung:
/

/

nicht trocken laufen kann.
/-
ren.
Für den Schaltanlagenbetrieb (Dauer an):
/
Dann Schwimmschalter in den Halter einklemmen, sodass der Schwimmschalter nach oben

/Pumpe schaltet sich nicht selbständig aus und ist deshalb vor Trockenlauf zu schützen.
FLOWTP30 OS ohne Schwimmerschalter

9.
10

Inbetriebnahme

Einschaltniveau erreicht ist, und schaltet sich aus, wenn das eingestellte Ausschaltniveau erreicht


hergestellt ist.
Entlüung:



ACHTUNG!
Durchmesser von max. 3 mm darf nur wie in Abbildung 1 vorgegeben an der

Details zur Posion (b) am Druckstutzen:
Bohrefe max. 10 mm

Abbildung 1
10.
(a)
(b)
70 mm
11

Wartung
ACHTUNG!

sichern. Druckleitung auf Beschädigungen prüfen.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualizirte Person ersetzt werden, um Gefährdungen
zu vermeiden.

Wir empfehlen eine Wartung regelmäßig nach DIN EN 12056-4, DIN EN 12050-3
-
cherheit Ihrer Anlage sicher zu stellen.
Zweck


-

Sicherheit
-

Aufwand
Der Wartungsaufwand einer Anlage ist u.a. abhängig von Alter, Laufzeit, Beanspruchung

Wartungsintervall variieren kann, werden Wartungen üblicherweise pauschal kalkuliert.

Intervalle

- 1/4 Jahr bei Anlagen in gewerblichen Betrieben;
- 1/2 Jahr bei Anlagen in Mehrfamilienhäusern;
- 1 Jahr bei Anlagen in Einfamilienhäusern.
Gewährleistung
Um als Betreiber evtl. Gewährleistungsansprüche nach VOB oder DIN in Anspruch nehmen

-
geführten Wartungsarbeiten einzureichen sind.
11.
12

Kennlinie
Abbildung 2
12.
FLOWTP30 mit arretiertem Schwimmerschalter (für
Schaltanlagenbetrieb)
Abbildung 3
13.
Kennlinie 50 Hz
2
0
0
1
2
3
4
5
6
7
8
9
2
4 6 8 10
4
41 6121
H
(m)
Q
(m3/h)
(l/s)
TP 30
H = Gesamtförderhöhe
Q = Förderstrom
Kennlinie nach ISO 9906
18
Schaltanlagenbetrieb:
/Kann auf Wunsch bei Schalt-

werden.
/
Dauer an.
/Separates Teil, liegt lose bei.
13

Darstellung mit Adapter G 1¼" AG

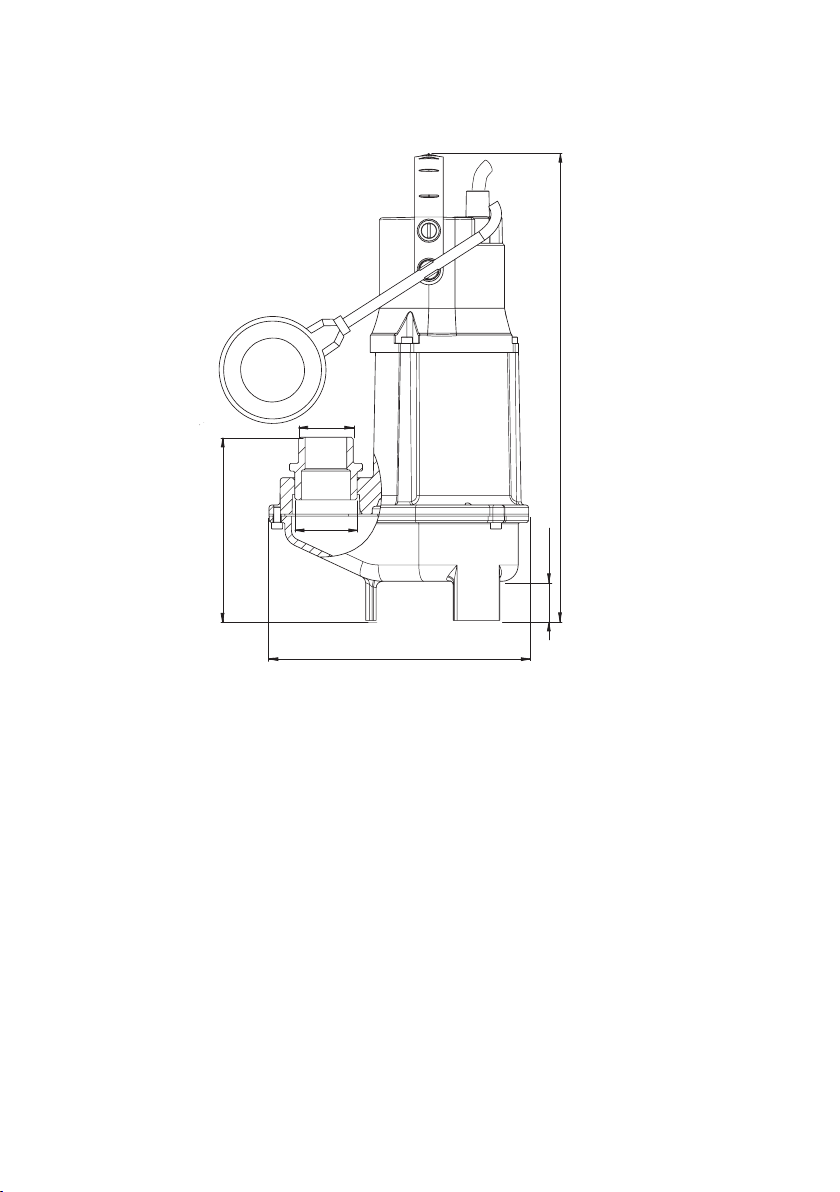

Abbildung 4
199 mm
141 mm
30 mm
G1¼"
G1½"
357 mm
14

14.
Ersatzteile

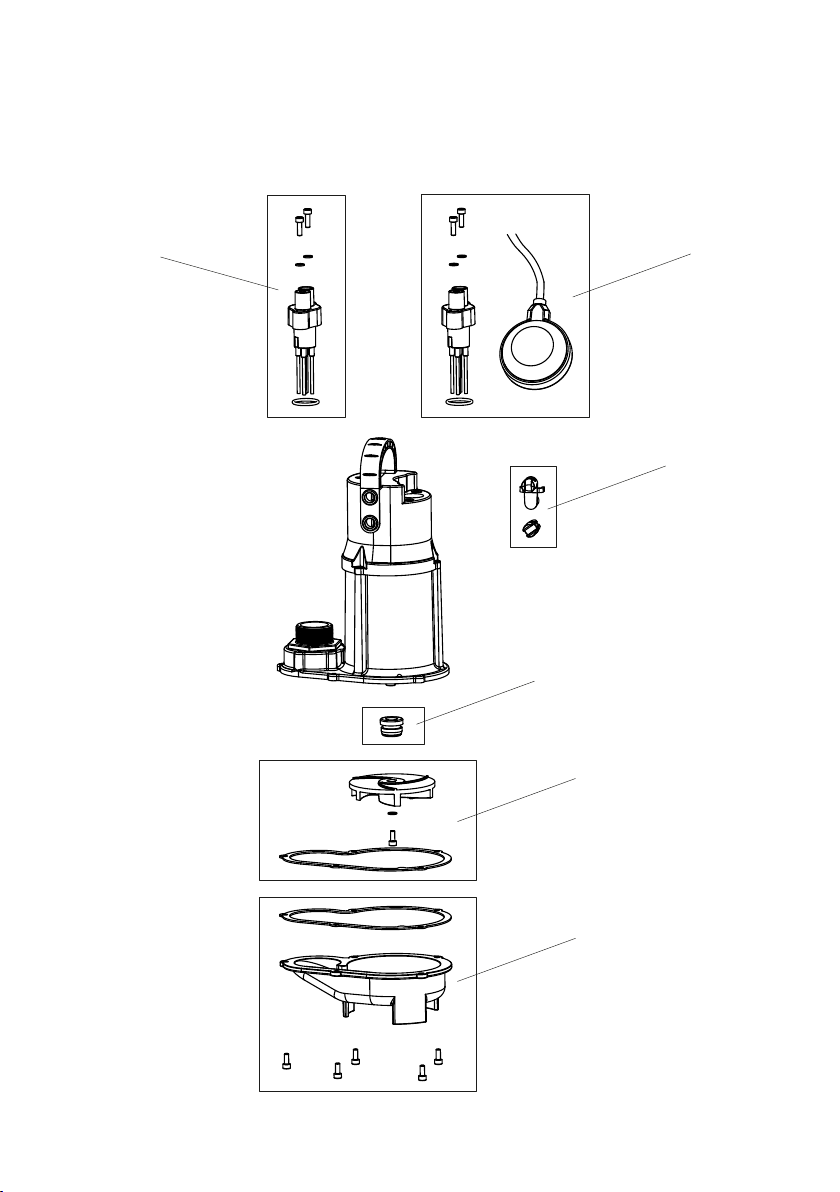

Abbildung 5
2
1
3
4
5
6
15

Pos. Arkelnr. Beschreibung Werksnr.
1 YAE62665533  62665533
2 YAE62665459 
Schwimmerschalter KS 62665459
3 YAE62665460  62665460
4 YAE11110169 FLOW Glreitringdichtung 11110169
5 YAE62665461 FLOW Laufrad mit Kreiselkammer-Dichtung und
 62665461
6 YAE62665462  62665462
Impressum
Montage- und Betriebsanleitung FLOW TP30
© CONEL GmbH, Margot-Kalinke-Str. 9, 80939 München, Tel. [phone]
TP30/07/12-22
Sämtliche Bild-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung.

behalten wir uns vor.


16

Contents
  
1. Safety 19
  
  
2.2 Carrying out work in a safety conscious manner 20
  
  
  
2.6 Unproved usage 21
3. Scope of delivery 21
4. Technical data 22
  
6. Transport 23
  
  
9. Commissioning 25
10. Maintenance 26
11. Performance curve 27
  
  
14. Spare parts 29 - 30
Imprint 30
17

EU-Certificate of Conformity
CONEL GmbH
Margot-Kalinke-Straße 9
80939 München

the version we have placed on the market, comply with the relevant basic safety and health requirements

Product name:
FLOW TP30

2014/35/EU
2006/42/EC
Harmonized standard:
DIN EN 12050-2
EN ISO 12100-1
EN ISO 12100-2
EN 809:1998 + A1:2009 + AC:2010
EN 60335-1:2012
“Safety of electrical appliances for household and similar purposes”


Uwe Dietz, Margot-Kalinke-Straße 9, 80939 München
Munich, 04.08.2020 Uwe Dietz / Managing Director
18

1.
Safety
Extracted from VDMA-Standard-sheet 24292.
VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V.





under other headings be observed.
This unit can be used by children aged 8
years and above, and persons with reduced

lack of experience and knowledge, when they

concerning the safe use of the device and
understand the hazards involved. Children
must not play with the appliance. Cleaning and
user maintenance should not be performed by
children without supervision.
2.
Identification of hints in the operating instructions
The safety instrucons given in this operang manual, the non-observance of which could cause
danger to life, are specically highlighted with the general danger symbol. See DIN 4844-W9.
19

The presence of a dangerous voltage is idened with the safety symbol.
See DIN 4844-W8.
ATTENTION!
Applies to safety instrucons, the non-observance of which could damage the unit or aect it‘s
funconing.
Symbols directly on the unit itself, e. g.
/Nameplate
/

2.1
Dangers which could arise due to non-observance of
the safety instructions



In detail, non-observance can for example result in the following dangers:
/
/
/Danger to the environment by leakage of dangerous substances
2.2
Carrying out work in a safety conscious manner


observed.
2.3
Safety Regulations for the owner/operator


20
