CALI 4.8L ONE PIECE CONCEALED TOILET 4710BOV/4710BOVU
TOILETTE MONOPIECE À4,8L AVEC SIPHON DISSIMULÉ "CALI" 4710BOV/4710BOVU
STEP-BY-STEP
ILLUSTRATED
ILLUSTRÉES
ÉTAPE PAR ÉTAPE
CANADA 5970 CHEDWORTH WAY, UNIT B, MISSISSAUGA, ONTARIO CANADA L5R 4G5 | CONTRAC.CA
USA 6241 NORTHWIND PARKWAY HOBART, INDIANA USA 46342 | CONTRAC.US PAGE 1 / 6
REVISED JUNE 2019 RÉVISÉ JUIN 2019
A
PARTS | PIÈCES
B C
D E
IMPORTANT | IMPORTANT
NOTE REGARDING WATER SUPPLY
Before installation ensure that the shut-o valve is greater than 7½” from
the center of the drain to the center of the shut-o valve and less than or
equal to 7” from the floor (FIGURE 1).
NOTE: This is a true 12” rough-in from finished wall to center of the drain
(no less than 12”).
REMARQUE CONCERNANT L’ALIMENTATION EN EAU
Avant d’installer le toilette, assurez-vous que le robinet d’arrêt soit à une
distance de plus de 7½ po du drain, et moins de ou égale à 7 po à partir de
l’étage (FIGURE 1).
REMARQUE : C’est une toilette dont la plomberoe brite est vraiment de 12
po du mur fini jusqu’au centre du drain (pas moins de 12 po). L’épaisseur
de la plinthe peut réduire la dimension de la plomberie brute.
!
F
FIGURE 1
A Complete Lever (INSTALLED) / Levier complet (INSTALLÉ) x1
B Complete Flush Valve (INSTALLED) / Robinet de chasse complet (INSTALLÉ) x1
C Complete Fill Valve (INSTALLED) / Robinet de remplissage complet (INSTALLÉ) x1
D Slow Close Plastic Toilet Seat / Siège de toilette en plastique à fermeture lente x1
E Toilet Seat Bolts / Boulons de siège de toilette en plastique x2
F Oval Side Caps / Capuchons à côté ovale x2
G Floor Bolts / Boulons de sol x2
For model-specific part numbers, please see model’s Schematic Drawing.
Pour les numéros de pièce spécifiques au modèle, reportez-vous au Schéma du modèle.
G

Instructions
CALI 4.8L ONE PIECE CONCEALED TOILET 4710BOV/4710BOVU
TOILETTE MONOPIECE À4,8L AVEC SIPHON DISSIMULÉ "CALI" 4710BOV/4710BOVU
STEP-BY-STEP
ILLUSTRATED
ILLUSTRÉES
ÉTAPE PAR ÉTAPE
CANADA 5970 CHEDWORTH WAY, UNIT B, MISSISSAUGA, ONTARIO CANADA L5R 4G5 | CONTRAC.CA
USA 6241 NORTHWIND PARKWAY HOBART, INDIANA USA 46342 | CONTRAC.US PAGE 2 / 6
REVISED JUNE 2019 RÉVISÉ JUIN 2019

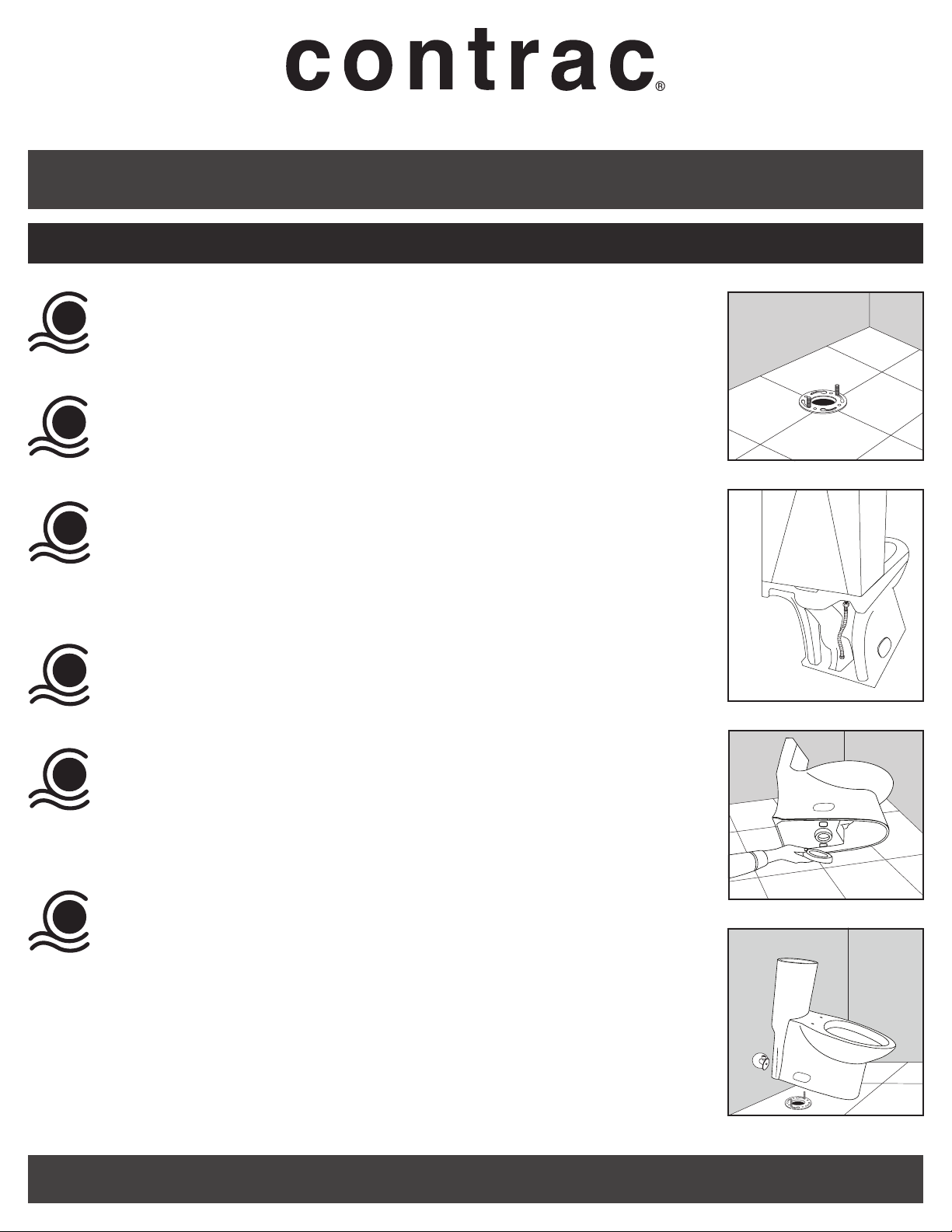

INSTALLATION | INSTALLATION
Make sure the water supply valve is shut o before installation.
Assurez-vous que le robinet d’arrivée est bien fermé avant de procéder.
1FIGURE 2
Remove old floor bolts from floor flange. Clean any old wax, putty, etc. from base area.
Enlevez les vieux boulons de cuvette de la bride de fixation. Débarrassez la bride et le
plancher de toute trace de cire, de mastic, de saleté.
2
Install new floor bolts (included) into floor flange using plastic washers to secure bolts.
Adjust the floor bolts to ensure they are parallel to the wall (FIGURE 2).
Introduisez les boulons (inclus) de cuvette neufs dans la bride de fixation utilisant les
rondelles en plastique pour fixer les boulons. Ajusté les boulons pour s’assurer qu’ils sont
parallèle au mur (FIGURE 2).
3
Connect water supply (not included) line to the tank fitting only (FIGURE 3).
Raccorder l’alimentation d’eau (non inclus) au réservoir (FIGURE 3).
4
FIGURE 3
FIGURE 4
FIGURE 5
Turn the toilet sideways onto a soft surface to avoid scratches on the finish. Place a new
wax ring (not included) around the waste flange of the toilet bowl (FIGURE 4).
Pour éviter des égratignures sur la finition, déplacer la toilette afin qu’elle soit de côté
et sur une surface souple. Mettre un beignet de cire (non inclus) autour de la bride de la
cuvette de la toilette (FIGURE 4).
5
Lower the toilet onto the floor bolts, so the floor bolts project through the mounting
holes in the base of the toilet (FIGURE 5). Using a rocking motion, press the bowl down to
position the toilet onto the flange and create a seal with the wax ring.
WARNING: THIS PRODUCT IS HEAVY. TWO PEOPLE ARE RECOMMENDED FOR SAFE
INSTALLATION.
Positionner la toilette de manière à ce que le support soit parallèle au mur intérieur
(FIGURE 5). En utilisant un mouvement de va et vient, positionner la toilette sur la bride et
créer un joint d’étanchéité à l’aide du beignet de cire.
AVERTISSEMENT : CE PRODUIT EST LOURD. IL EST PERSONNABLE QUE DEUX
PERSONNES L’INSTALLENT POUR RAISONS DE SÉCURITÉ.
6

Instructions
CALI 4.8L ONE PIECE CONCEALED TOILET 4710BOV/4710BOVU
TOILETTE MONOPIECE À4,8L AVEC SIPHON DISSIMULÉ "CALI" 4710BOV/4710BOVU
STEP-BY-STEP
ILLUSTRATED
ILLUSTRÉES
ÉTAPE PAR ÉTAPE
CANADA 5970 CHEDWORTH WAY, UNIT B, MISSISSAUGA, ONTARIO CANADA L5R 4G5 | CONTRAC.CA
USA 6241 NORTHWIND PARKWAY HOBART, INDIANA USA 46342 | CONTRAC.US PAGE 3 / 6
REVISED JUNE 2019 RÉVISÉ JUIN 2019
INSTALLATION | INSTALLATION
Install metal washers and nuts onto the floor bolts (FIGURE 6). Tighten the bolts alternately
until toilet is firmly seated on the floor.
CAUTION: DO NOT OVERTIGHTEN NUTS, SEVERE DAMAGE MAY OCCUR.
Posez les rondelles métalliques et les écrous sur les boulons de cuvette (FIGURE 6). Serrez les
boulons en alternant jusqu’à ce que la cuvette soit solidement fixée au plancher.
MISE EN GARDE : SERRER EXCESSIVEMENT LES ÉCROUS POURRAIT CAUSER DES
DOMMAGES GRAVES.
7FIGURE 6
Attach the plastic oval side caps on each side of the bowl.
Fixer les capuchons décoratifs en plastique de chaque côté de la cuvette.
8
Connect water supply line to shuto valve. Tighten securely.
Raccordez le tuyau d’alimentation d’eau à la soupape d’arrêt . Serrez fermement.
9
Turn on supply valve and allow tank to fill until float rises to shuto position.
Ouvrir la soupape d’alimentation et laisser le réservoir se remplir jusqu’à ce que le flotteur
monte à la position fermé.
10
Check for leakage at fittings, tighten or correct as needed.
Vérifiez les fuites aux raccords, resserrez ou corriger si nécessaire.
11

Instructions
CALI 4.8L ONE PIECE CONCEALED TOILET 4710BOV/4710BOVU
TOILETTE MONOPIECE À4,8L AVEC SIPHON DISSIMULÉ "CALI" 4710BOV/4710BOVU
STEP-BY-STEP
ILLUSTRATED
ILLUSTRÉES
ÉTAPE PAR ÉTAPE
CANADA 5970 CHEDWORTH WAY, UNIT B, MISSISSAUGA, ONTARIO CANADA L5R 4G5 | CONTRAC.CA
USA 6241 NORTHWIND PARKWAY HOBART, INDIANA USA 46342 | CONTRAC.US PAGE 4 / 6
REVISED JUNE 2019 RÉVISÉ JUIN 2019
TOILET SEAT INSTALLATION | INSTALLATION DU SIÈGE DE TOILETTE
Place the toilet seat (D) on top of the bowl and then insert the provided seat bolts (E) into
the holes of the toilet seat and bowl (FIGURE 7).
Mettre le siège de toilette (D) sur le dessus de la cuvette, puis insérer les boulons de siège
(E) fournis dans les trous du siège de toilette et de la cuvette (FIGURE 7).
1FIGURE 7
E
D
E
Align the toilet seat to the top rim of the toilet bowl.
Aligner le siège de toilette sur le rebord supérieur de la cuvette
2
Use a screwdriver to firmly tighten both seat bolts down to the bowl (FIGURE 8).
À l’aide d’un tournevis, serrer solidement les deux boulons de siège à la cuvette (FIGURE 8).
3
Close the the decorative caps down over the bolts.
NOTE: DO NOT PUSH DOWN ON THE SEAT WITH FORCE. DOING SO MAY DAMAGE THE
SLOW CLOSE MECHANISM.
Fermez les capuchons décoratifs par-dessus les boulons.
REMARQUE : NE POUSSEZ PAS EXCESSIVEMENT SUR LE SIÈGE; VOUS RISQUEZ
D'ABÎMER LE MÉCHANISME D'ABAISSEMENT EN DOUCEUR.
4
FIGURE 8
E
D

Instructions
WARRANTY
CANADA 5970 CHEDWORTH WAY, UNIT B, MISSISSAUGA, ONTARIO CANADA L5R 4G5 | CONTRAC.CA
USA 6241 NORTHWIND PARKWAY HOBART, INDIANA USA 46342 | CONTRAC.US PAGE 5 / 6
Contrac® warrant its products to be free from defects in material or workmanship for 5 years (Vitreous China) and 1 year (Parts and Fittings) from
the date of purchase of the product by the original purchaser.
If inspection of this plumbing product, within 5 years (china product) or 1 year (parts and fittings) after its initial purchase, confirms that it is defective
in materials or workmanship, Contrac® will repair or at its option, exchange the product for a similar model. Contrac® provides no warranties or
guarantees beyond those in this Limited Contrac® Warranty.
This limited warranty applies only to the original purchaser and installation of these products. All de-installation and re-installation and transportation
costs or charges incidental to warranty services are to be borne by the owner. In no event will Contrac® be liable for the cost of repair or replacement
of any installation materials, including but not limited to, tiles, marble etc. Contrac® will not be responsible for and this warranty does not cover
and specifically excludes any liability to the purchaser or any third party for consequential or incidental damages, all of which are hereby expressly
disclaimed, or the extension beyond the duration of this warrenty of any implied warranties, including those of merchantability or fitness for an
intended purpose.
This warranty does not apply to local building code compliance. Since local building codes vary considerably, the purchaser of this product should
check with a local building or plumbing contractor to insure local code compliance before installation.
Contrac® shall not be responsible or liable for any failure or damage to its toilet tank trim, plumbing fittings, or china products caused by the use of
either chloramines or high concentration of chlorine, lime/iron sediments and/or other minerals not removed from public water during the treatment
of public water supplies or caused by toilet tank type cleaners containing chlorine, calcium hypochlorite, and /or other chemicals.
This warranty is void if the product has been moved from its initial place of installation; if it has been subjected to faulty maintenance, abuse, misuse,
accident or other damages; if it was not installed in accordance with Contrac®’s instructions; or if it has been modified in a manner inconsistent with
the product as shipped by Contrac®.
NOTE: Some states or provinces do not allow the limitations on an implied warranty, and some states/provinces do not allow exclusions or limitations
regarding incidental or consequential damages, so the above limitations may not apply to you. This warranty gives you specific legal rights, and you
may have other rights, which vary from state to state or province to province. No person is authorized to change, add to, or creates any warranty or
obligation other than that set forth herein.
To obtain warranty service or product information,
call Customer Relations Department Warranty Service Group:
1 800 443 1410 (USA) or 1 888 256 7551 (Canada)

Instructions
CANADA 5970 CHEDWORTH WAY, UNIT B, MISSISSAUGA, ONTARIO CANADA L5R 4G5 | CONTRAC.CA
USA 6241 NORTHWIND PARKWAY HOBART, INDIANA USA 46342 | CONTRAC.US PAGE 6 / 6
GARANTIE
Contrac® garantit que ses produits ne comportent aucun défaut dans le matériel ou la qualité de l’exécution pour une période de 5 ans (porcelaine
vitreuse) et 1 an (pièces et accessoires) à compter de la date d’achat du produit par le premier acheteur.
Dans l’éventulaité, où une inspection de ce produit de plomberie, en l’espace de 5 ans (porcelaine vitrifiée) ou 1 an (pièces et accessoires), suivant la
date initiale d’achat, démontre qu’il y a un défaut dans le matériel ou la qualité de l’exécution, Contrac® s’engage à réparer ou selon son choix, remplacer
le produit par un produit similaire. Contrac® n’ore aucune couverture ou granite autres que celles définies dans cette garantie restreinte Contrac®.
Cette garantie restreinte s’applique uniquement au premier acheteur et à l’installation de ces produits. Tous les coûts reliés au démontage et à la
réinstallation, les frais de transport ou coûts imprévus pour garantir les services, sont à la charge du premier acheteur. D’aucune façon, Contrac® ne
sera tenu responsable pour les frais de remplacement de tout matériel d’installation, incluant, mais ne se limitant pas aux tuiles, marbre, etc. Contrac®
n’est pas responsable pour et cette garantie ne couvre pas et exclut particulièrement, toute responsabilité envers l’acheteur ou tout autre tierce partie
pour des dommages indirects ou imprévus qui par la présente, sont déchargés de toute responsabilité ou la prolongation, au-delà de la durée de cette
garantie ou toute autre garantie implicite, incluant celle de qualité marchande ou raccorderiez à des fins prévues.
Cette garantie ne s’applique pas au règlement des codes du bâtiment. Étant donné, que les codes du bâtiment varient de façon considérable, l’acheteur
de ce produit doit s’assurer auprès d’un entrepreneur local ou en plomberie, de la conformité des règlements à respecter avant l’installation.
Contrac® ne doit aucunement être tenu responsable pour toutes défaillances ou dommages au réservoir de toilette, raccords de plomberie, porcelaine
vitrifée, causés par l’utilisation, soit de chloramines ou une concentration éleveé de chlore, sédiments ferrifères/chaux et/ou autres minéraux non
retirés de l’eau publique, au cours du traitement de l’approvisionnement de l’eau publique. Ainsi, que les dommages, causés par certains types de
nettoyants pour réservoir de toilette, contenant du chlore, hypochlorite de calcium et/ou autres produits chimiques.
Cette garantie est nulle si le produit a été déplacé de son emplacement original ou sujet à un entretien défectueux, abus, mauvais usage, accident ou
autres dommages. De même, si l’installation n’est pas conforme aux directives de Contrac® ou si le produit a été modifié de façon incompatible avec
le produit, tel qu’il a été livré par Contrac®.
REMARQUE : Certains états ou provinces n’accordent aucune restriction ou garantie implicite et certains états/provinces n’accordent aucune exclusion
ou restriction concernant les dommages indirects ou imprévus. Ainsi, les restrictions ci-dessus ne s’appliquent pas nécessairement à vous. Cette
garantie vous donne des droits légaux particuliers et d’autres droits qui peuvent varier d’un état à l’ature ou d’une province à l’ature. Personn n’est
autorisé à modifier, ajouter ou concevoir une responsabilité ou garantie autres que celles invoquées par la présente.
Pour obtenir une réparation en vertu de la garantie ou des renseignements,
commmuniquez avec le Groupe de la garantie du Service à la clientèle
1 888 256 7551 (Canada)
