Courtyard Creations RUS498B User manual

ASSEMBLY INSTRUCTIONS
ATTENTION: THIS PRODUCT IS NOT FOR COMMERCIAL USE!
INTENDED FOR RESIDENTIAL USE ONLY.
RUS498B
PARTS LIST
PART
NO.
1
2
3
4
5
6
7
8
9
10
1
2
1
1
2
2
4
RUS498B-CS11-1
17KAA0201----Y4
17KAB1201----Y4
61R498BC00001BA
HEX. KEY WRENCH 6MM
NUT WRENCH 13&17MM
CUSHION
RUS498B-CS01-1
17XA1010-----Y3
17C01A0828061YX
SEAT ASSEMBLY
SWING ARM
SUSPENSION CHAIN
BOLT M8*90
MATERIAL
CODE PART Q’TY PART NO.
MATERIAL
CODE PART Q’TY
12
17FA08060601-YX
WASHER d8.5*D17*1.6
6
18000C06001
PLASTIC NUT M8*P1.25
2
17C01A0822061YX
BOLT M8*65
Use the correct bolts as indicated. Do not tighten any of the bolts until the swing is completely assembled.
Do not discard of any of the packaging until you have checked that you have all of the parts and
fittings required.
Keep children away during assembly. This item contains small parts that can be swallowed by
children. Children should always be under direct adult supervision while using this product.
Retain these assembly instructions for future reference.
Quote the following FQC No. when contacting the service center.
SERVICE CENTER TOLL FREE NO.
TEL: [phone]
FAX: [phone]
!
!
!
!
!
COURTYARD CREATIONS INC.
PAGE 1 OF 3
V-3
STOP DO NOT RETURN TO THE STORE!

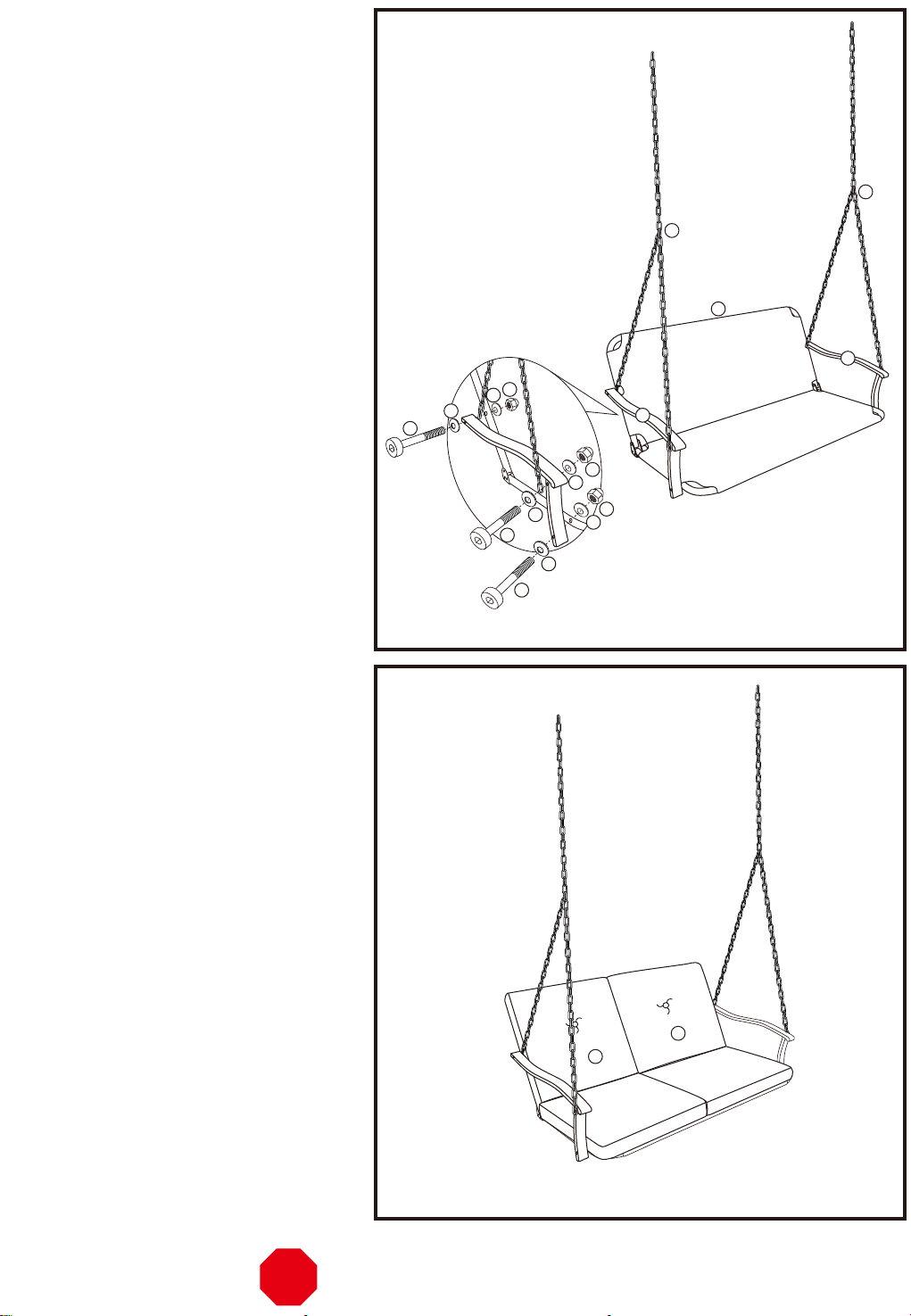

Step 1:
Open the seat assembly (#1) and fasten a
suspension chain (#3) and a swing arm (#2)
to the seat back by using bolt (#4), washers
(#6), and plastic nut (#7). Repeat the same
procedure for both sides. Fasten another
suspension chain (#3) to the swing arm (#2)
at the front bend by using bolt (#5), washers
(#6), and plastic nut (#7). Repeat the same
procedure for both sides. Fasten the other
end of the swing arm (#2) to the front of the
seat assembly (#1) by using bolt (#4),
washers (#6), and plastic nut (#7). Repeat
the same procedure for both sides.
See Fig. A.
Fig. A
4
5
4
10
10
6
6
6
6
6
67
7
7
3
1
3
2
2
Step 2:
Place the cushions (#10) onto the seat
assembly (#1). See Fig. B.
Warning:
To avoid danger of suffocation, keep plastic
bags or small parts away from babies and
children.
Fig. B
To assure stability, double check that all of
the bolts have been completely tightened.
STOP DO NOT RETURN TO THE STORE!
PAGE 2 OF 3
V-3

STOP DO NOT RETURN TO THE STORE!
PAGE 3 OF 3
V-3
Special Warnings
1. The user of this swing should always inspect it before each use.
2. Check the tightness of all of the nuts and bolts on a regular basis.
3. The manufacturer will not accept responsibility for unauthorized repairs or modifications to the swing or its parts.
4. Oil all of the metal parts that move regularly.
5. The weight limit is 500 lbs.
Cleaning and Maintenance
• Wash frame and fabric parts with mild soap and water, rinse thoroughly, and dry completely. Do not use
bleach, acid, or other solvents on the frame or fabric parts.
• The cushions may be surface washed with mild soap and water if necessary. Commercial foaming upholstery
cleaner may also be used. Rinse well and hang to dry. Do not machine wash or dry.
• We recommend the use of furniture covers when not in use.
• Inspect and tighten all bolts and fasteners on a regular basis to ensure the proper performance and safety of
your swing.
• In order to prolong the life and beauty of your swing, we recommend that it be stored in a dry and protected
area during off season periods.
Warranty
• This product is covered by Courtyard Creations Inc.'s one–year limited warranty.
• Proof of purchase (dated register receipt) is required for warranty claims.
• It remains the customer’s responsibility for freight and packing charges to and from the service center.
The store where you made your purchase
does not stock parts for this item.
If you need parts,
whether they are missing or damaged,
STOP!
Missing A Part?
No Need To Go Back To
The Store
Call us between 9:00 AM and 4:30 PM
Eastern Time Monday through Friday
For further assistance,
please visit us at
[email protected]
Call Toll Free:
TEL: [phone]
FAX: [phone]
READ THESE INSTRUCTIONS COMPLETELY BEFORE STARTING ASSEMBLY
SEPARATE AND IDENTIFY ALL OF THE PARTS,MAKING SURE THAT
YOUHAVE ALL OF THEPARTSLISTED.
IF YOU DO NOTLOCATE ALL OF THE PARTS LISTED, INSPECT THE
PACKING MATERIAL FOR SMALL PARTSTHAT MAYHAVEBECOME
SEPARATED DURING SHIPMENT.
IF YOU EXPERIENCEANY DIFFICULTY DURING ASSEMBLYOR IF ANY
PARTS ARE MISSING OR DAMAGED,CALL THE HELP LINE AT
1-877-539-7436 BEFORERETURNING THIS ITEM TO THE STORE.
PROVIDE THEFOLLOWING INFORMATION WHEN CALLING:
1-MODEL NUMBER OF THEPRODUCT.
2-PARTNUMBER AND MATERIAL CODE OF THE PARTFROM THE PARTS
LIST.
MOST PROBLEMS CAN BERESOLVED WITHOUT RETURNING THIS
PRODUCT TO THERETAILER.

INSTRUCCIONES DE ARMADO
ATENCIÓN: ¡ESTE PRODUCTO NO ES PARA USO COMERCIAL!
ESTÁ DISEÑADO ÚNICAMENTE PARA USO RESIDENCIAL.
RUS498B
LISTA DE PARTES
No. DE
PARTE
1
2
3
4
5
6
7
8
9
10
1
2
1
1
2
2
4
RUS498B-CS11-1
17KAA0201----Y4
17KAB1201----Y4
61R498BC00001BA
LLAVE ALLEN DE 6MM
LLAVE DE TUERCAS DE 13 Y 17MM
COJÍN
RUS498B-CS01-1
17XA1010-----Y3
17C01A0828061YX
ASIENTO
DESCANSABRAZOS
DEL COLUMPIO
CADENAS DE SUSPENSION
TORNILLO M8*90
CÓDIGO DE
MATERIAL PARTE CANT. No. DE PARTE
CÓDIGO DE
MATERIAL PARTE CANT.
12
17FA08060601-YX
RONDANA d8.5*D17*1.6
6
18000C06001
TUERCA DE PLÁSTICO M8*P1.25
2
17C01A0822061YX
TORNILLO M8*65
PÁGINA 1 DE 3
V-3 COURTYARD CREATIONS INC.
Utilice los tornillos correctos, según se indica. No apriete ninguno de los tornillos hasta que el columpio
esté completamente ensamblado.
No tire el empaque hasta que haya comprobado que tiene todas las partes y los accesorios necesarios.
No deje que los niños se acerquen durante el ensamblado. Este producto contiene piezas pequeñas que
los niños pueden ingerir. Mientras usen este producto, los niños siempre deberán estar bajo la
supervisión directa de un adulto.
Conserve estas instrucciones para referencia futura.
Cuando se comunique con el centro de servicio, proporcione siempre el siguiente
código de control de calidad (FQC, por sus siglas en inglés).
NÚMERO GRATUITO DEL CENTRO DE SERVICIO
TEL: [phone]
FAX: [phone]
!
!
!
!
!
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

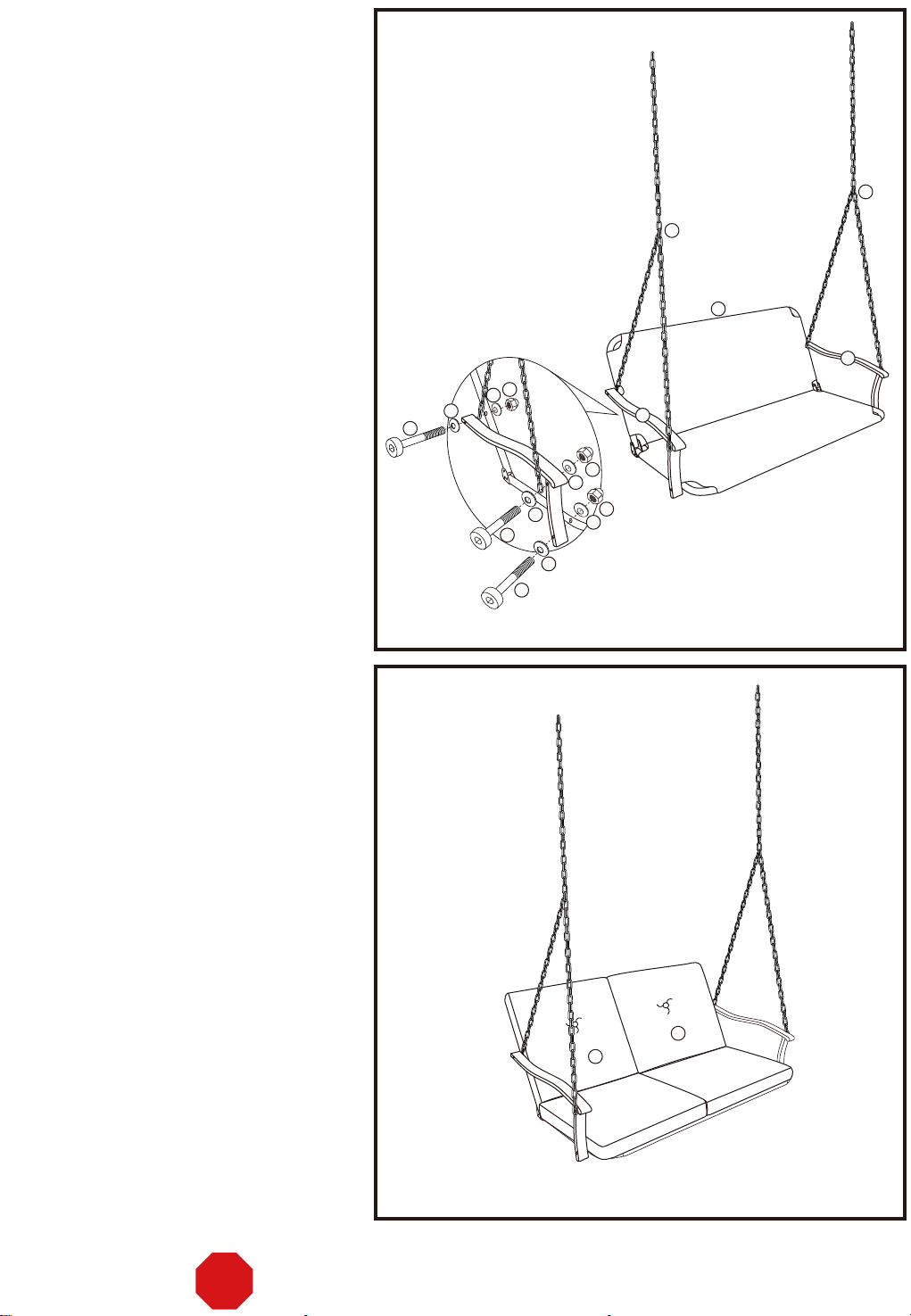

Paso 1:
Despliegue el asiento (#1) y sujete un
cadenas de suspensión (#3) y un
descansabrazos (#2) al respaldo del asiento
con ayuda de un tornillo (#4), rondanas (#6)
y una tuerca de plástico (#7). Repita el
mismo procedimiento para ambos lados.
Sujete otro cadenas de suspensión (#3) a la
parte curva del descansabrazos (#2) con
ayuda de un tornillo (#5), rondanas (#6) y
una tuerca de plástico (#7). Repita el mismo
procedimiento para ambos lados. Sujete el
otro extremo del brazo del columpio (#2) a
la parte delantera del asiento (#1) con ayuda
de un tornillo (#4), rondanas (#6) y una
tuerca de plástico (#7). Repita el mismo
procedimiento para ambos lados.
Consulte la figura A.
Fig. A
4
5
4
10
10
6
6
6
6
6
67
7
7
3
1
3
2
2
Paso 2:
Coloque los cojines (#10) en el asiento (#1).
Consulte la figura B.
Advertencia:
Para evitar el peligro de asfixia, mantenga
las bolsas de plástico y las piezas pequeñas
fuera del alcance de bebés y niños.
Fig. B
Para garantizar la estabilidad de la
estructura, revise que todos los tornillos
estén completamente apretados.
PÁGINA 2 DE 3
V-3
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

PÁGINA 3 DE 3
V-3
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
Advertencias especiales
1. Inspeccione siempre el columpio antes de usarlo.
2. Revise periódicamente que todas las tuercas y los tornillos estén bien apretados.
3. El fabricante no se hace responsable de ninguna reparación o modificación no autorizada que se le haga al
columpio o sus partes.
4. Aceite regularmente todas las piezas metálicas movibles.
5. El límite de peso es de 500 lbs (226 kg).
Limpieza y mantenimiento
• Lave el marco y las partes de tela con agua y jabón suave, enjuáguelos muy bien y déjelos secar
completamente. No aplique blanqueadores, ácidos ni ningún otro solvente al marco ni a las partes de tela.
• Los cojines pueden limpiar superficialmente con agua y jabón suave, en caso necesario. También
se pueden lavar con espuma comercial para limpiar muebles. Enjuáguelos bien y póngalos a secar colgados.
No los lave a máquina ni en seco.
• Se recomienda cubrir el columpio con una funda cuando no esté en uso.
• Revise y apriete todos los tornillos periódicamente para garantizar el funcionamiento adecuado y la seguridad
de su columpio.
• Para prolongar la vida y la belleza de su columpio, le recomendamos almacenarlo en un lugar seco y bien
protegido en las temporadas del año en que no lo use.
Garantía
• Este producto está cubierto por una garantía limitada de un año con Courtyard Creations Inc.
• Para cualquier reclamación de la garantía es necesario presentar el comprobante de compra (recibo de caja
registradora con fecha).
• El cliente será responsable por los cargos de empaque y envío a y desde el centro de servicio.
La tienda donde adquirió este artículo no tiene partes
sueltas en existencia.
Si necesita alguna pieza,
ya sea por extravío o daño,
¡ALTO!
¿Le falta alguna pieza?
No es necesario que regrese
a la tienda
Lo atenderemos de 9:00 am a 4:30 pm,
hora del Este, de lunes a viernes
Si requiere más ayuda,
escríbanos a
[email protected]
llame sin costo al:
TEL.: [phone]
FAX: [phone]
LEA ESTAS INSTRUCCIONES COMPLETAMENTE ANTES DE EMPEZAR EL ARMADO
SEPARE E IDENTIFIQUE TODAS LAS PARTES Y ASEGÚRESE DE
QUE TENGA TODAS LAS PARTES DE LA LISTA.
SI NO ENCUENTRA TODAS LAS PARTES DE LA LISTA, REVISE EL
MATERIAL DE EMPAQUE. LAS PARTES PEQUEÑAS A VECES SE
SEPARAN DURANTE EL TRASLADO.
SI TIENE DIFICULTADES PARA ENSAMBLAR EL PRODUCTO O SI
ALGUNA PIEZA ESTÁ DAÑADA O FALTA, LLAME A LA LÍNEA DE
AYUDA AL 1-877-539-7436 ANTES DE DEVOLVER EL PRODUCTO A
LA TIENDA.
CUANDO LLAME, PROPORCIONE LA SIGUIENTE INFORMACIÓN:
1-NÚMERO DE MODELO DEL PRODUCTO
2-NÚMERO DE PARTE Y CÓDIGO DE MATERIAL SEGÚN LA LISTA DE
PARTES
LA MAYORÍA DE LOS PROBLEMAS PUEDEN RESOLVERSE SIN
NECESIDAD DE DEVOLVER EL PRODUCTO A LA TIENDA.
