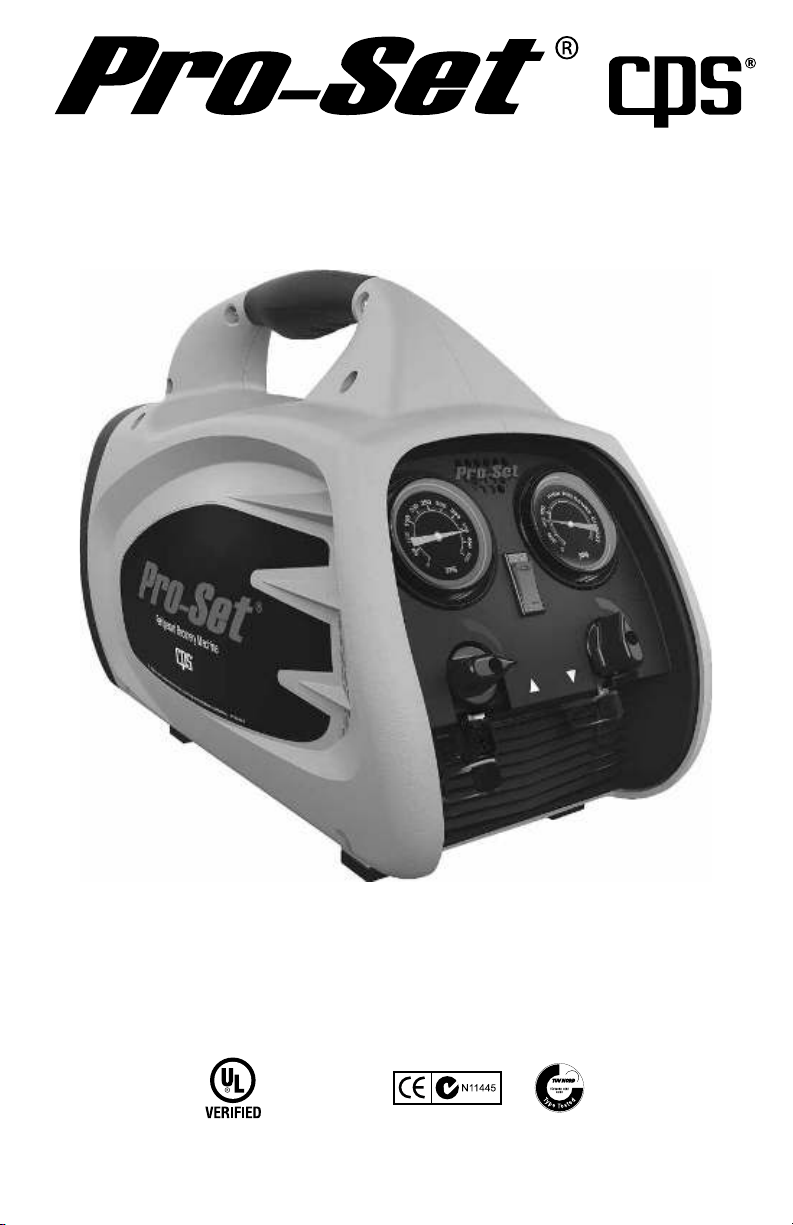

CPS Pro-Set TR600A Series User manual

TR600 Series
Refrigerant Recovery Machines
THIS EQUIPMENT HAS BEEN VERIFIED BY UNDERWRITERS LABORATORIES INC. TO MEET EPA’S MINIMUM REQUIREMENTS FOR RECOVERY
EQUIPMENT INTENDED FOR USE WITH ALL SYSTEMS CONTAINING REFRIGERANTS FROM ARI740-98 CATEGORIES III, IV, AND V. UL CONTROL
NUMBER 2HA5.
OWNER’S MANUAL (English)
Français, Español, Deutsch and latest updates: www.cpsproducts.com
Series: TR600, TR600A, TR600C, TR600E, TR600S, TR610, TR610C
TO BE OPERATED BY QUALIFIED PERSONNEL ONLY
Evaluated for performance in
accordance with Sec. 608 of
the Clean Air Act (Feb 29, 1996)
using AHRI-740-98 test methods.

CONTENTS
KEY FEATURES
2
• Powerful 2/3 HP oilless 2 cylinder reciprocating recovery compressor
• Exceptional compressor, condensing & cooling systems allow fast recovery in high temperature
environments
• R-410a ready with 550 psi high pressure shut-off switch
• Durable inlet and outlet ball valve construction with 1/4 turn gauges
• Integrated component moorings for quiet operation
• Rugged high density, double walled, contemporary, compact housing with easy view top mounted
controls
• Ergonomic well balanced design for easy transport
• No tool access suction housing for easy filter clean/change
• Designed and manufactured in U.S.A. with U.S. and globally sourced components
• Worldwide patents pending
• Less parts mean greater reliability
Key Features....................................................................................................................................... 2
General Safety Instructions.................................................................................................................3
Specifications..................................................................................................................................... 4
Controls and Features........................................................................................................................ 5
Direct Vapor or Liquid Recovery.........................................................................................................6
Push-Pull Liquid Recovery ................................................................................................................ 7
Routine Maintenance.......................................................................................................................... 8
Warranty & Contact Information......................................................................................................... 8

GENERAL SAFETY INSTRUCTIONS
3
Please read, follow and understand the contents of this entire manual, with special
attention given to Danger, Warning and Caution statements.
FOR USE BY PROFESSIONALLY TRAINED AND CERTIFIED OPERATORS
ONLY. MOST STATES, COUNTRIES, ETC., MAY REQUIRE THE USER TO BE
LICENSED. PLEASE CHECK WITH YOUR LOCAL GOVERNMENT AGENCY.
DANGER- EXPLOSION RISK!!! DO NOT RECOVER FLAMMABLE
REFRIGERANTS!!
DANGER: The recovery tank used with this contains liquid refrigerant. Overfilling of
the recovery tank may cause a violent rupture resulting in severe injury or
even death. As a minimum, please use a scale to continuously monitor the
recovery tank weight.
DANGER: ELECTRICAL SHOCK HAZARD: Always disconnect power source when
servicing this equipment.
WARNING: Do not use this equipment in the vicinity of spilled or open containers of
gasoline or other flammable substances.
WARNING: All hoses may contain liquid refrigerant under pressure. Contact with
refrigerant may cause frostbite or other related injuries. Wear proper
personal protective equipment such as safety goggles and gloves. When
disconnecting any hose, please use extreme caution.
WARNING: TO REDUCE THE RISK OF FIRE: Avoid the use of an extension cord
because the extension cord may overheat. However, if you must use an
extension cord, the cord shall be 10 awg minimum.
WARNING: Avoid breathing refrigerant vapors and lubricant vapor or mist.
Breathing high concentration levels may cause heart arrhythmia, loss of
consciousness, or even cause suffocation. Exposure may irritate eyes,
nose, throat and skin. Please read the manufacturer’s Material Safety Data
Sheet for further safety information on refrigerants and lubricants.
WARNING: Make certain that all safety devices are functioning properly before
operating the equipment.
CAUTION: To avoid cross contamination of refrigerant and potential leakage to the
atmosphere, the proper hoses and fittings should be used and checked for
damage.
CAUTION: To avoid overfilling the refrigerant tank, read and follow the manufacturer’s
recommended filling instructions for the refrigerant being recovered.
CAUTION: This equipment is intended for use of one refrigerant at a time until the
Self-Clearing feature is used. Mixing of different refrigerants will cause
your recovered supply of refrigerant to become contaminated. Note: It is
very expensive to destroy mixed or damaged refrigerants.

4
SPECIFICATIONS
Verified UL Flow Rate @ 60Hz (Reduce 15% for all 50Hz models)*
Refrigerant Direct Vapor Direct Liquid Push - Pull Liquid High Temp Vapor
Rate
R410a .70 lb/min (0.32 kg/min) 11.94 lb/min (5.41 kg/min) 31.7 lb/min (14.3 kg/min) n/a
R22 .59 lb/min (0.27 kg/min) 8.86 lb/min (4.02 kg/min) 31.52 lb/min (14.3 kg/min) 0.39 lb/min (17 kg/min)
R134a .49 lb/min (0.22 kg/min) 7.8 lb/min (3.54 kg/min) 25.66 lb/min (11.64 kg/min) n/a
R407c .53 lb/min (0.24 kg/min) 9.50 lb/min (4.31 kg/min) 29.14 lb/min (13.22 kg/min) n/a
*Evaluated for performance in accordance with Sec. 608 of the Clean Air Act (Feb 29, 1996) using AHRI-740-98 test
methods.
Model # TR600 TR610 TR600C TR610C TR600S TR600A TR600E
Voltage (Hz) 115V (60 Hz) 220-240V
(50 Hz) 240V (50 Hz) 220-240V (50 Hz)
Motor Size 2/3 HP
Motor Thermally
Protected P
Compressor Type Two cylinder, oilless
Overload Protection 15 Amp 13 Amp 10 Amp
Power Consumption 1000 W
Tank Overfill Switch  P  P   
Suction
Pressure
Gauge
Outer Scale -30” hg to 500 psig 3500 kPa
Inner Scale 35 bar
Discharge
Pressure
Gauge
Outer Scale 0-550 psig 3800 kPa
Inner Scale 38 bar
High Pressure Shut-Off 550 psig (38 bar) 450 psig (31 bar) 550 psig
(38 bar) 525 psig (36 bar)
AHRI 740
Class
Refrigerants
Class III R-12, R-134A, R-401C, R-406A, R-500
R-12, R-134A, R-22, R-32,
R-401A/B/C, R-402A/B,
R-404A, R-407C/D/E/F,
R-408A, R-410A/B, R-500,
R-502, R-507A, R-509A
Class IV
R-22, R-401A/B, R-402B, R-407/C/D/E/F, R-408A, R-409A,
R-411A/B, R-412A, R-502, R-509A
Class V R-402A, R-404A, R-407A/B, R-410A/B, R-507A
Operating Temperature
Range 32°F to 120°F (0°C to 49°C)
Power Cord Length 3.5 Ft. (1.06 m)
Dimensions Inch: 8.5” x 16.7” x 12.3” (cm: 21.6 x 42.4 x 31.2)
Weight 28 Lbs (12.7 Kg)
Approvals *UL, CE, CSA, TUV
Warranty (Years) 1

5
CONTROLS AND FEATURES

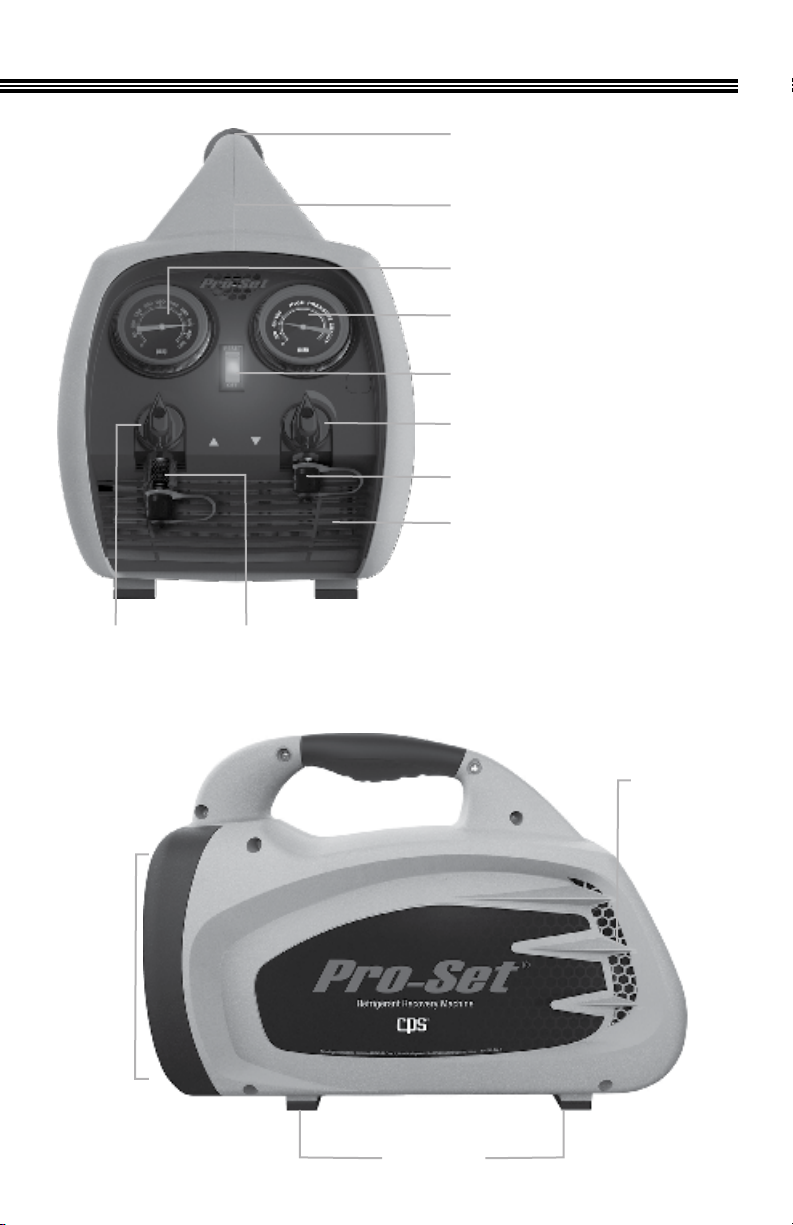

Lighted ON / OFF Power Switch
Discharge Shut-Off Valve
Discharge Port (with protective cap)
High Side Gauge
Low Side Gauge
Molded Rubber Grip Handle
Durable Housing
Air Exhaust Vents
Suction
Shut-Off Valve
Suction Port with Cleanable
100 Mesh Filter
(with protective cap)
Air Exhaust
Rubber Feet
Air Intake

6
TO MINIMIZE RECOVERY TIME:
A. Use shortest length 1/4” (Inside Diameter) Refrigeration Hose on Suction Side of Recovery Unit.
B. Use an evacuated DOT Tank (90lb or larger, and rated for 550 PSI/38 Bar).
C. If refrigerant is clean, remove all suction side filters, screens, etc.
D. Remove all Schrader type valve cores and any valve depressors from hoses and service valves.
E. If Recovery Unit trips OFF on HIGH Pressure, change recovery cylinder.
F. When recovering large amounts of R410A, or if Recovering under very high ambient temperatures, we suggest using
the CPS MT69 (Molecular Transformator) which will increase the recovery speed.
1. Connect unit as shown in Diagram 1. EU Note: The recovery tank must be rated for 38 bar.
2. Open Vapor Valve on Recovery Tank.
3. Open OUT Valve on unit (Do NOT Open IN Valve at this time).
4. Push Main Power Switch “ON”.
5. When unit starts, open IN Valve on unit to start refrigerant flow.
6. Monitor amount of refrigerant in Recovery Tank. WARNING: Do not over fill Recovery Tank.
Note: The unit is designed to handle large amounts of liquid refrigerant. If during direct liquid recovery the
compressor begins to make a slugging or hammering noise, meter in the incoming liquid by closing the IN valve
until the noise subsides.
7. Unit will run continuously.
• Monitor IN Gauge
• Set Main Switch to OFF once required vacuum level is reached.
8. The following instructions are to reduce the amount of residual refrigerants:
• Disconnect the service hose from the TR600 IN port.
• Connect a service hose from the TR600 IN port to the Recover Tank Vapor Port.
• Set Main Switch to ON.
• Slowly open Recovery Tank Vapor Port Valve so IN Gauge reads 60-70 PSIG. Run for 30 seconds.
• Close Recovery Tank Vapor Port Valve. Turn the Power switch to OFF when a vacuum is reached on the LOW side
gauge.
RECOVERY PROCEDURE IS NOW COMPLETE. CLOSE ALL VALVES AND DISCONNECT HOSES
DIRECT VAPOR OR LIQUID RECOVERY

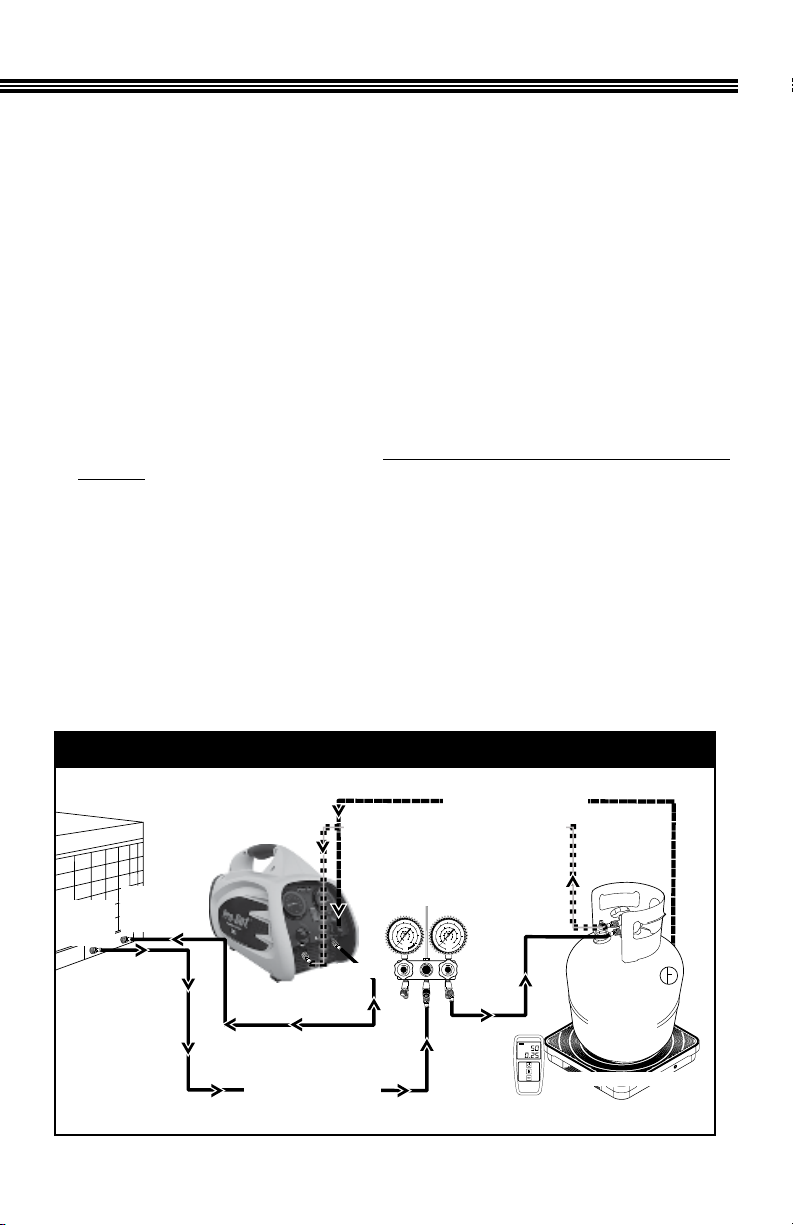

Diagram 1 - Direct Vapor Or Liquid Recovery

7
PUSH-PULL LIQUID RECOVERY
TO MINIMIZE RECOVERY TIME:
A. Use shortest length 3/8” (Inside Diameter) Refrigeration Hose on Suction Side of Recovery Unit to
Vapor Port on Tank.
B. Use 3/8” (Inside Diameter) Refrigerant Hoses from system Liquid Service Valve to LIQUID Port on
Recovery Tank.
C. Use an evacuated DOT Tank (90lb or larger, and rated for 550 PSI/38 Bar).
D. If refrigerant is clean, remove all suction side filters, screens, etc.
E. Remove all Schrader type valve cores and any valve depressors from hoses and service valves.
1. Connect unit as shown in Diagram 2
EU Note: The recovery tank must be rated for 38 bar
2. Open Liquid and Vapor Valve on Recovery Tank
3. Open OUT Valve on unit.
4. Set Main Power Switch to ON.
5. When unit starts, open IN Valve on unit to start refrigerant flow.
6. Monitor weigh scale for increase of weight in the Recovery Tank, or view sight glass for liquid
refrigerant flow. WARNING: Do not over fill Recovery Tank.
7. Once the weight gain subsides or liquid refrigerant is no longer present in sight glass, close
Recovery Tank Vapor Valve. Set Main Power Switch to OFF once IN Gauge pulls in to a
vacuum.
LIQUID PUSH-PULL PROCEDURE IS NOW COMPLETE. PROCEED TO DIRECT LIQUID
OR VAPOR OPERATION.
Diagram 2 - Push-Pull Liquid Recovery

#73-113 Rev. D
8
ROUTINE MAINTENANCE
Filter Maintenance: The TR600 is equipped with a 100-
mesh screen filter. Check periodically. A partially clogged
filter will slow the recovery rate. Check as follows:

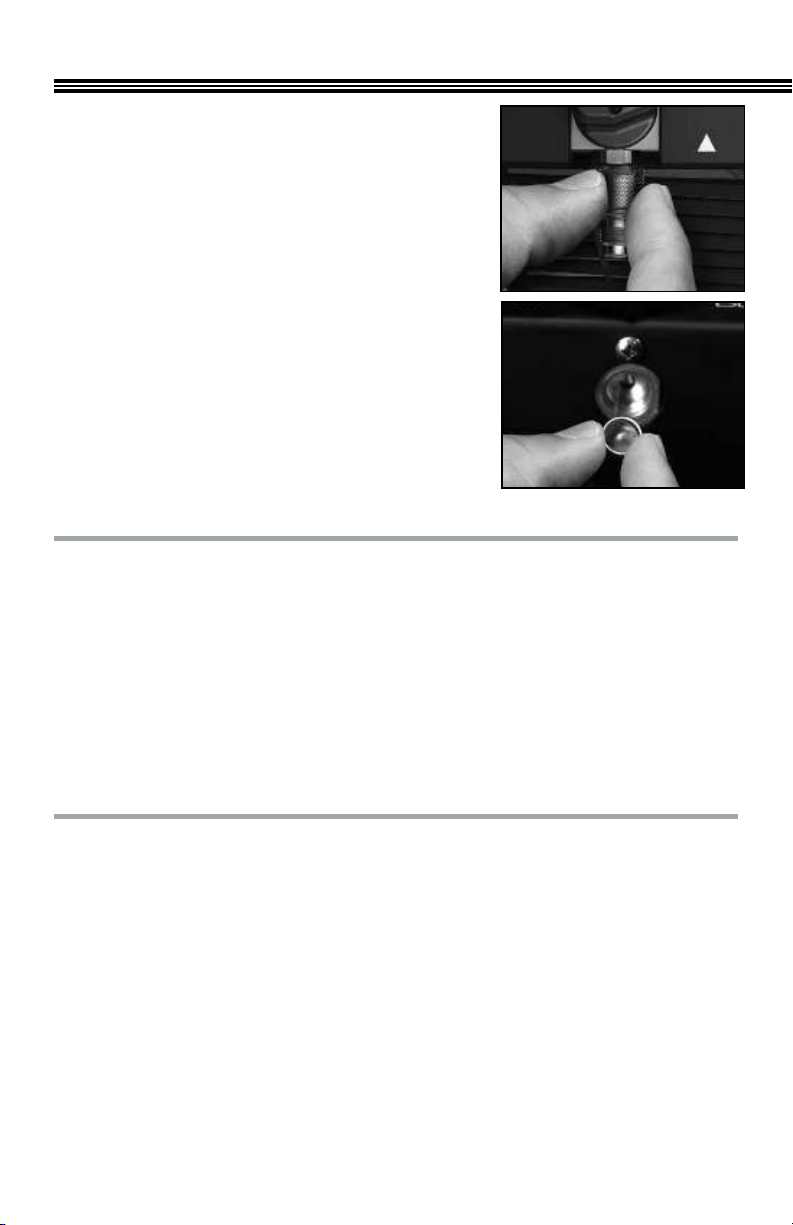

• Use a 5/8" socket or wrench to loosen suction port
(Figure 1).
• Remove suction port filter (Figure 2).
• Clean filter or replace with new filter.
• Inspect O-ring. Re-lubricate with compressor oil or
equivalent.
• Place filter assembly back into suction port fitting.
• Hand tighten (1/8 turn) assembly back into TR600 (do
not overtighten. Damage to O-ring may result.
Figure 1
CPS Products, Inc. guarantees that all products are free of manufacturing and material defects to the original
owner for one year from the date of purchase. If the equipment should fail during the guarantee period it will
be repaired or replaced (at our option) at no charge. This guarantee does not apply to equipment that has
been altered, misused or solely in need of field service maintenance. All repaired equipment will carry an
independent 90 day warranty. This repair policy does not include equipment that is determined to be beyond
economical repair. WARRANTY DISCLAIMER: Use this device to recover only HVAC/R refrigerants from
sealed HVAC/R systems. WARRANTY VOIDED IF USED FOR ANY OTHER PURPOSE.
WARRANTY
Figure 2
CPS PRODUCTS, INC. U.S.A.
(Headquarters)
1010 East 31st Street,
Hialeah, Florida 33013, USA
Tel: [phone]
Fax: [phone]
E-mail: [email protected]
Website: www.cpsproducts.com
CPS PRODUCTS CANADA LTD.
1324 Blundell Road
Mississauga, ON, L4Y 1M5
Tel: [phone], Fax: [phone]
E-mail: [email protected]
Website: www.cpsproducts.com
CPS PRODUCTS N.V
Krijgsbaan 241, 2070
Zwijndrecht, Belgium
Tel: [phone],
E-mail: [email protected]
CPS AUSTRALIA PTY. LTD.
109 Welland Avenue,
Welland, South Australia 5007
Tel: [phone],
E-mail: [email protected]
CPS ASIA
89 Short Street #06-06/07 Golden Wall Centre
Singapore 188216
Tel: [phone], Fax: [phone]
Email: [email protected]
LOCATIONS
For latest update to this Owner's Manual, go to www.cpsproducts.com

Serie TR600
Máquinas Recuperadoras de Refrigerante
ESTE EQUIPO CUENTA CON LA VERIFICACIÓN DE UNDERWRITERS LABORATORIES INC. PORQUE CUMPLE CON LOS REQUISITOS MÍNIMOS
DE LOS EQUIPOS DE RECUPERACIÓN DISEÑADOS PARA USO CON TODOS LOS SISTEMAS QUE CONTIENEN REFRIGERANTES DE ARI740-98
CATEGORÍAS III, IV Y V. NÚMERO DE CONTROL UL 2HA5.
MANUAL DEL PROPIETARIO (Español)
Français, English, Deutsch y las últimas actualizaciones: www.cpsproducts.com
Series: TR600, TR600A, TR600C, TR600E, TR600S, TR610, TR610C
PARA SER OPERADA ÚNICAMENTE POR PERSONAL CALIFICADO
Rendimiento evaluado de
acuerdo con la Sección 608 de la
Ley de Aire Limpio (29 de febrero
de 1996) usando métodos de
prueba AHRI-740-98.

ÍNDICE
CARACTERÍSTICAS CLAVE
2
• Poderoso compresor de recuperación reciprocante de 2 cilindros sin aceite de 2/3 HP
• Sistemas excepcionales de compresión, condensación y enfriamiento que permiten una rápida recuperación
en ambientes a alta temperatura
• R-410a listo con un interruptor de apagado por alta presión de 550 psi
• Construcción duradera de válvulas esféricas de entrada y salida con manómetros de 1/4 de vuelta
• Amarres integrados de los componentes para una operación silenciosa
• Carcasa resistente y compacta de alta densidad, de doble pared y contemporánea con controles fáciles de
ver instalados en la parte superior
• Diseño ergonómico bien equilibrado para un transporte fácil
• Carcasa de succión de acceso sin herramientas para una fácil limpieza o reemplazo del ltro
• Equipo diseñado y fabricado en los EE. UU. con componentes locales y de todo el mundo
• Patentes pendientes en todo el mundo
• Menos piezas signica mayor conabilidad
Características Clave............................................................................................................................ 2
Instrucciones Generales de Seguridad................................................................................................... 3
Especicaciones .................................................................................................................................. 4
Controles y Funciones .......................................................................................................................... 5
Recuperación Directa de Vapor o Líquido............................................................................................... 6
Recuperación de Líquido Push-Pull (contrafase)..................................................................................... 7
Mantenimiento de Rutina...................................................................................................................... 8
Garantía e Información de Contacto ...................................................................................................... 8

INSTRUCCIONES GENERALES DE SEGURIDAD
3
Lea, siga y entienda el contenido de este manual completo, con especial atención a las declaraciones
de Peligro, Advertencia y Precaución.
PARA USO EXCLUSIVO DE OPERARIOS PROFESIONALMENTE CAPACITADOS Y CERTIFICADOS. LA
MAYORÍA DE LOS ESTADOS, PAÍSES, ETC. PUEDEN REQUERIR QUE EL USUARIO ESTÉ AUTORIZADO
PARA OPERAR EL EQUIPO. CONSULTE CON SU ORGANISMO GUBERNAMENTAL LOCAL.
PELIGRO: ¡RIESGO DE EXPLOSIÓN! ¡NO RECUPERE REFRIGERANTES INFLAMABLES!
PELIGRO: El tanque de recuperación que se utiliza contiene refrigerante líquido. Llenar en
exceso el tanque de recuperación puede causar una ruptura violenta que resulte en
lesiones graves e incluso la muerte. Como mínimo, use una balanza para supervisar
continuamente el peso del tanque de recuperación.
PELIGRO: RIESGO DE CHOQUE ELÉCTRICO: Siempre desconecte la fuente de alimentación
cuando haga trabajos de mantenimiento en este equipo.
ADVERTENCIA:No utilice este equipo en la cercanía de recipientes derramados o abiertos de
gasolina u otras sustancias inamables.
ADVERTENCIA: Todas las mangueras pueden contener refrigerante líquido bajo presión. El contacto
con el refrigerante puede causar congelación u otras heridas relacionadas. Use
equipo de protección personal adecuado como gafas de seguridad y guantes. Cuando
desconecte alguna manguera, sea extremadamente cuidadoso.
ADVERTENCIA:PARA REDUCIR EL RIESGO DE UN INCENDIO: Evite usar un cable de extensión,
ya que dicho cable puede sobrecalentarse. Sin embargo, si es necesario que use un
cable de extensión, use uno de 10 awg como mínimo.
ADVERTENCIA:Evite respirar los vapores del refrigerante y el vapor o el vaho del lubricante.
Respirar niveles altos de concentración puede causar arritmia cardíaca, pérdida de
la consciencia o incluso asxia. La exposición puede irritar los ojos, la garganta y la
piel. Lea la Hoja de Datos de Seguridad del Material del fabricante para conocer más
información de seguridad sobre los refrigerantes y lubricantes.
ADVERTENCIA: Asegúrese de que todos los dispositivos de seguridad funcionen correctamente
antes de operar el equipo.
PRECAUCIÓN: Para evitar la contaminación cruzada del refrigerante y la posible fuga hacia la
atmósfera, es necesario usar mangueras y accesorios adecuados e inspeccionarse
para ver si tienen daños.
PRECAUCIÓN: Para evitar llenar en exceso el tanque de refrigerante, lea y siga las instrucciones de
llenado recomendadas del fabricante para el refrigerante que se está recuperando.
PRECAUCIÓN: Este equipo está diseñado para el uso de un refrigerante a la vez hasta que se
use la función de Limpieza Automática. La mezcla de refrigerantes distintos puede
hacer que el suministro de refrigerante recuperado se contamine. Nota: Es muy caro
destruir refrigerantes mezclados o dañados.

4
ESPECIFICACIONES
Caudal vericado por UL a 60 Hz (Reducir 15 % para todos los modelos de 50 Hz)*
Refrigerante Vapor Directo Líquido Directo Líquido Push-Pull
(contrafase) Velocidad del Vapor a
Alta Temperatura
R410a 0.70 lb/min (0.32 kg/min) 11.94 lb/min (5.41 kg/min) 31.7 lb/min (14.3 kg/min) n/a
R22 0.59 lb/min (0.27 kg/min) 8.86 lb/min (4.02 kg/min) 31.52 lb/min (14.3 kg/min) 0.39 lb/min (17 kg/min)
R134a 0.49 lb/min (0.22 kg/min) 7.8 lb/min (3.54 kg/min) 25.66 lb/min (11.64 kg/min) n/a
R407c 0.53 lb/min (0.24 kg/min) 9.50 lb/min (4.31 kg/min) 29.14 lb/min (13.22 kg/min) n/a
*Rendimiento evaluado de acuerdo con la Sección 608 de la Ley de Aire Limpio (29 de febrero de 1996) usando métodos de prueba
AHRI-740-98.
N.° de Modelo TR600 TR610 TR600C TR610C TR600S TR600A TR600E
Tensión (Hz) 115 V (60 Hz) 220-240 V
(50 Hz) 240 V (50 Hz) 220-240 V
(50 Hz)
Tamaño del Motor 2/3 HP
Motor Térmicamente
Protegido P
Tipo de Compresor Dos cilindros, sin aceite
Protección contra
Sobrecarga 15 Amp 13 Amp 10 Amp
Consumo de Energía 1000 W
Interruptor de
Sobrellenado del Tanque  P  P   
Manómetro
de Succión
Escala
Exterior -30” Hg a 500 psig 3500 kPa
Escala
Interior 35 bar
Manómetro
de
Descarga
Escala
Exterior 0-550 psig 3800 kPa
Escala
Interior 38 bar
Apagado por Alta Presión 550 psig (38 bar) 450 psig (31 bar) 550 psig
(38 bar) 525 psig (36 bar)
Refrigerantes
AHRI Clase
740
Clase III R-12, R-134A, R-401C, R-406A, R-500
R-12, R-134A, R-22, R-32,
R-401A/B/C, R-402A/B,
R-404A, R-407C/D/E/F,
R-408A, R-410A/B, R-500,
R-502, R-507A, R-509A
Clase IV
R-22, R-401A/B, R-402B, R-407/C/D/E/F, R-408A, R-409A,
R-411A/B, R-412A, R-502, R-509A
Clase V R-402A, R-404A, R-407A/B, R-410A/B, R-507A
Rango de Temperatura de
Funcionamiento 32 °F a 120 °F (0 °C a 49 °C)
Longitud del Cable de
Alimentación 3.5 pies (1.06 m)
Dimensiones Pulgadas: 8.5” x 16.7” x 12.3” (cm: 21.6 x 42.4 x 31.2)
Peso 28 lb (12.7 kg)
Aprobaciones *UL, CE, CSA, TUV
Garantía (Años) 1

5
CONTROLES Y FUNCIONES
Interruptor ON / OFF (encendido/apagado)
Iluminado
Válvula de Apagado de Descarga
Puerto de Descarga (con tapa protectora)
Manómetro de Alta Presión
Manómetro de Baja Presión
Mango Moldeado de Goma
Carcasa Duradera
Ventiladores de Escape de Aire
Succión
Válvula de Apagado Puerto de Succión con Filtro Lavable de 100 mesh
(con tapa protectora)
Escape de aire
Pies de Goma
Entrada
de Aire

6
PARA MINIMIZAR EL TIEMPO DE RECUPERACIÓN:
A. Use una Manguera de Refrigeración de 1/4” (diámetro interior) de la longitud más corta en el lado de succión de la Unidad
de Recuperación.
B. Use un Tanque DOT vaciado (90 lb o más y clasicado para 550 PSI/38 bar).
C. Si el refrigerante está limpio, quite todos los ltros, cribas, etc. del lado de succión.
D. Quite todos los obuses de las válvulas tipo Schrader y cualquier depresor de válvula de las mangueras y de las válvulas de
servicio.
E. Si la Unidad de Recuperación se desactiva bajo presión ALTA, cambie el cilindro de recuperación.
F. Al recuperar grandes cantidades de R410A, o si se trabaja a temperaturas ambiente muy elevadas, sugerimos usar el CPS
MT69 (Transformador Molecular), que aumentará la velocidad de recuperación.
1. Conecte la unidad como se muestra en el Diagrama 1. Nota para la UE: El tanque de recuperación debe estar
clasicado para 38 bar.
2. Abra la Válvula de Vapor en el Tanque de Recuperación.
3. Abra la Válvula de SALIDA en la unidad (NO abra la Válvula de ENTRADA en este momento).
4. Presione el Interruptor de Alimentación Principal a “ON” (encendido).
5. Cuando la unidad arranque, abra la Válvula de ENTRADA en la unidad para que comience el ujo de refrigerante.
6. Supervise la cantidad de refrigerante en el Tanque de Recuperación. ADVERTENCIA: No llene el Tanque de
Recuperación en exceso.
Nota: La unidad está diseñada para manejar grandes cantidades de refrigerante líquido. Si durante la recuperación
directa de líquido, el compresor comienza a hacer un ruido de hervor o martilleo, mida el líquido entrante cerrando la
válvula de ENTRADA hasta que el ruido desaparezca.
7. La unidad funcionará de manera continua.
• Supervise el Manómetro de ENTRADA
• Coloque el Interruptor Principal en OFF (apagado) una vez se alcance el nivel de vacío requerido.
8. Las siguientes instrucciones son para reducir la cantidad de refrigerantes residuales:
• Desconecte la manguera de servicio del Puerto de ENTRADA del equipo TR600.
• Conecte una manguera de servicio desde Puerto de ENTRADA del equipo TR600 al Puerto de Vapor del Tanque de Recuperación.
• Coloque el Interruptor Principal en ON (encendido).
• Abra lentamente la Válvula del Puerto de Vapor del Tanque de Recuperación de modo que el Manómetro de
ENTRADA indique 60-70 PSIG. Deje funcionar por 30 segundos.
• Cierre la Válvula del Puerto de Vapor del Tanque de Recuperación. Apague el Interruptor de Alimentación cuando
se alcance un vacío en el manómetro de BAJA presión.
EL PROCEDIMIENTO DE RECUPERACIÓN ESTÁ COMPLETO. CIERRE TODAS LAS VÁLVULAS Y DESCONECTE LAS MANGUERAS
RECUPERACIÓN DIRECTA DE VAPOR O LÍQUIDO
Del sistema de
A/C al cual se le
está realizando
el servicio
Al puerto de
entrada de la
unidad de
recuperación
Máquina Recuperadora
de Refrigerante TR600
Interruptor de
sobrellenado
del tanque
ENTRADA
Opcional: cordón sensor de
sobrellenado del tanque
Del puerto de salida
de la unidad
de recuperación
al tanque de
recuperación
SALIDA
Tanque de
recuperación DOT
Pesa de carga de alta capacidad
Diagrama 1: Recuperación Directa de Vapor o Líquido

7
RECUPERACIÓN DE LÍQUIDO PUSH-PULL (CONTRAFASE)
PARA MINIMIZAR EL TIEMPO DE RECUPERACIÓN:
A. Use una Manguera de Refrigeración de 3/8” (diámetro interior) de la longitud más corta en el lado de succión
de la Unidad de Recuperación hacia el Puerto de Vapor en el Tanque.
B. Use Mangueras de Refrigerante de 3/8” (diámetro interior) desde la Válvula de Servicio de Líquido del sistema
al Puerto de LÍQUIDO en el Tanque de Recuperación.
C. Use un Tanque DOT vaciado (90 lb o más y clasicado para 550 PSI/38 bar).
D. Si el refrigerante está limpio, quite todos los ltros, cribas, etc. del lado de succión.
E. Quite todos los obuses de las válvulas tipo Schrader y cualquier depresor de válvula de las mangueras y de las
válvulas de servicio.
1. Conecte la unidad como se muestra en el Diagrama 2
Nota para la UE: El tanque de recuperación debe estar clasicado para 38 bar.
2. Abra la Válvula de Líquido y Vapor en el Tanque de Recuperación
3. .Abra la Válvula de SALIDA en la unidad.
4. Coloque el Interruptor de Alimentación Principal en ON (encendido).
5. Cuando la unidad arranque, abra la Válvula de ENTRADA en la unidad para que comience el ujo de refrigerante.
6. Supervise la balanza para ver si hay un aumento de peso en el Tanque de Recuperación o vea la mirilla de
nivel para controlar el ujo del refrigerante líquido. ADVERTENCIA: No llene el Tanque de Recuperación
en exceso.
7. Cuando la ganancia de peso disminuya o ya no haya refrigerante líquido presente en la mirilla de nivel, cierre
la Válvula de Vapor del Tanque de Recuperación. Coloque el Interruptor de Alimentación Principal en
OFF (apagado) cuando el Manómetro de ENTRADA entre en vacío.
EL PROCEDIMIENTO DE LÍQUIDO PUSH-PULL ESTÁ COMPLETO. PROCEDA A LA OPERACIÓN DIRECTA DE
LÍQUIDO O VAPOR.
Del sistema de
A/C al cual se
le está realizando
el servicio
Máquina Recuperadora
de Refrigerante
TR600
Puerto
de servicio
de líquido
Puerto
de servicio
de vapor
ENTRADA
SALIDA
Del puerto de servicio líquido al
conjunto de colectores
de refrigerante
Opcional: cordón sensor de
sobrellenado del tanque
Del puerto de vapor del tanque de
recuperación al puerto de entrada de la
unidad de recuperación
Conjunto del colector
de refrigerante
Interruptor de
sobrellenado
del tanque
Tanque de
recuperación DOT
Pesa de carga de alta capacidad
Diagrama 2: Recuperación de Líquido Push-Pull (contrafase)

#73-113 Rev. D_SP
8
MANTENIMIENTO DE RUTINA
Mantenimiento del Filtro: El equipo TR600 viene equipado con
un tamiz de ltro de 100 mesh. Revíselo periódicamente. Un ltro
parcialmente obstruido reduce la velocidad de recuperación. Realice la
revisión de la siguiente manera:
• Use una llave de cubo o de extremo cuadrado de 5/8" para aojar el
puerto de succión (Figura 1).
• Retire el ltro del puerto de succión (Figura 2).
• Limpie el ltro o reemplácelo por uno nuevo.
• Inspeccione la junta tórica. Vuelva a lubricar con aceite para
compresor o uno equivalente.
• Coloque el conjunto del ltro de regreso en el accesorio del puerto
de succión.
• Ajuste el conjunto con la mano (1/8 vuelta) de regreso en el equipo
TR600. (No ajuste en exceso. Puede dañar la junta tórica.)
Figura 1
CPS Products, Inc. garantiza al dueño original que todos sus productos están libres de defectos de materiales y de
fabricación por el término de un año desde la fecha de compra. Si se produce una falla en el equipo durante el período
de garantía, este será reparado o reemplazado (a nuestra opción) sin costo alguno. Esta garantía no se aplica a aquellos
equipos que hayan sido modicados, mal utilizados o cuando únicamente sea necesario el servicio de mantenimiento
externo. Todas las reparaciones del equipo tendrán una garantía independiente de 90 días. Esta política de reparación
no incluye el equipo que exceda la reparación económica. EXENCIÓN DE RESPONSABILIDAD DE LA GARANTÍA: Use
este dispositivo para recuperar únicamente refrigerantes de equipos de climatización de sistemas sellados de
climatización (HVAC/R, por sus siglas en inglés). LA GARANTÍA ES NULA SI SE UTILIZA PARA OTRO FIN.
GARANTÍA
Figura 2
CPS PRODUCTS, INC. EE. UU. (Ocina Central)
1010 East 31st Street,
Hialeah, Florida 33013, USA
Tel: [phone]
Fax: [phone]
Correo Electrónico: [email protected]
Sitio Web: www.cpsproducts.com
CPS PRODUCTS CANADA LTD.
1324 Blundell Road
Mississauga, ON, L4Y 1M5
Tel: [phone], Fax: [phone]
Correo Electrónico: [email protected]
Sitio Web: www.cpsproducts.com
CPS PRODUCTS N.V
Krijgsbaan 241, 2070
Zwijndrecht, Bélgica
Tel: [phone]
Correo Electrónico: [email protected]
CPS AUSTRALIA PTY. LTD.
109 Welland Avenue,
Welland, Australia Meridional 5007
Tel.: [phone]
Correo Electrónico: [email protected]
CPS ASIA
89 Short Street #06-06/07 Golden Wall Centre
Singapur 188216
Tel.: [phone], Fax: [phone]
Correo Electrónico: [email protected]
UBICACIONES
Para conocer la actualización más reciente de este Manual del Usuario, visite www.cpsproducts.com
