D-Link DCS-855L User manual

EyeOn Pet Monitor HD 360
DCS-855L
INSTALLATIONSANLEITUNG
GUIDE D’INSTALLATION
GUÍA DE INSTALACIÓN
GUIDA DI INSTALLAZIONE
INSTALLATIEHANDLEIDING
INSTRUKCJA INSTALACJI
INSTALAČNÍ PŘÍRUČKA
TELEPÍTÉSI SEGÉDLET
INSTALLASJONSVEILEDNING
INSTALLATIONSVEJLEDNING
ASENNUSOPAS
INSTALLATIONSGUIDE
GUIA DE INSTALAÇÃO
ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
VODIČ ZA BRZU INSTALACIJU
KRATKA NAVODILA ZA UPORABO
GHID DE INSTALARE RAPIDĂ
USER GUIDE

DCS-855L
1
English
• Please save this guide for future reference.
• Please read these instructions before using your product.
• Do not manually adjust the angle of the camera.
• Do not cover the ventilation holes.
• Do not cover this product with a blanket.
• Do not allow children to play with this product.
• Do not place this product near water or other liquids, such as near a
sink, shower, or bathtub.
• Do not attempt to open or disassemble this product.
• Cleaning: Clean the camera with a dry cloth only; do not allow the
camera to get wet.
• Strangulation Hazard: Keep this product and any attached cords at
least 3 feet out of reach of a child.
• This product is not a replacement for responsible adult supervision.
Before you get started...

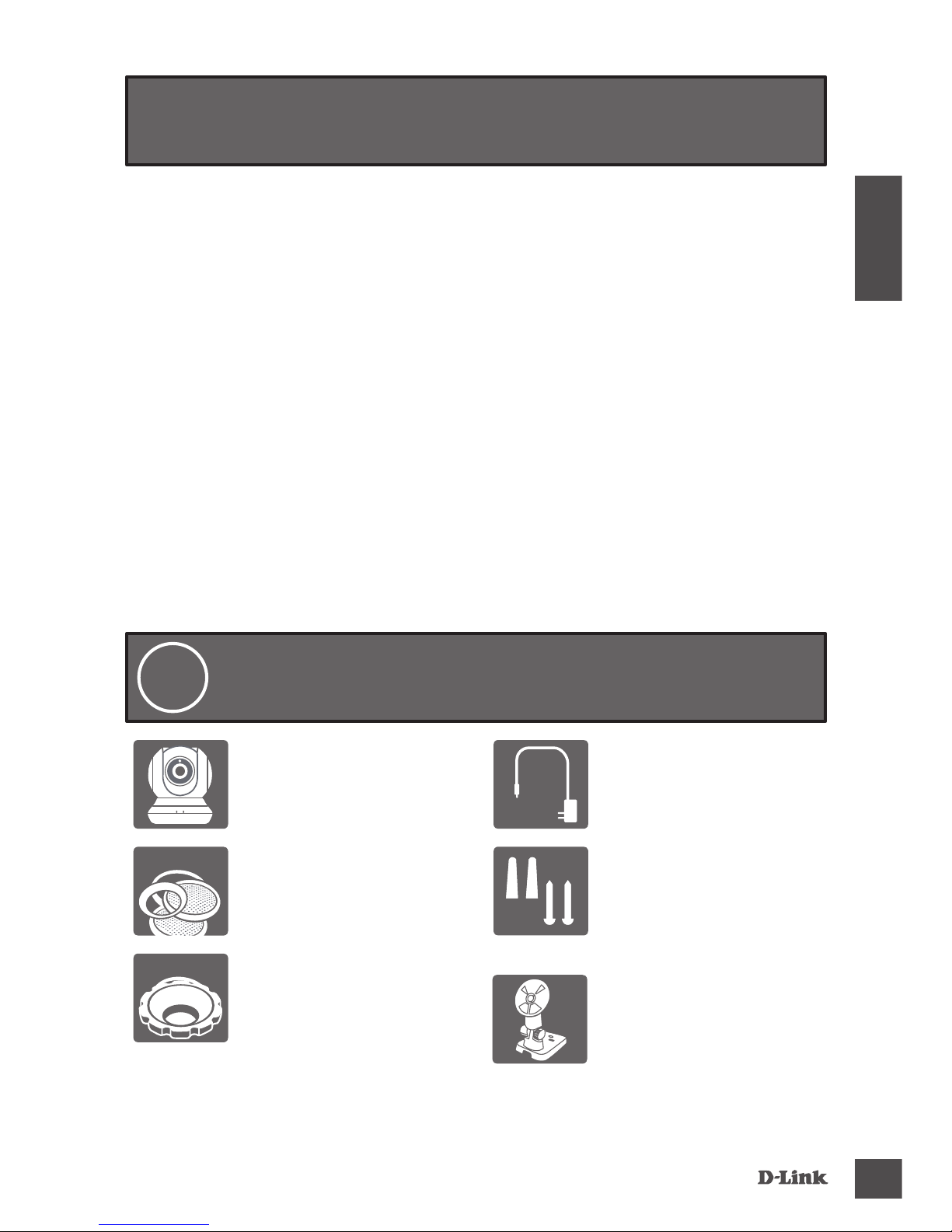

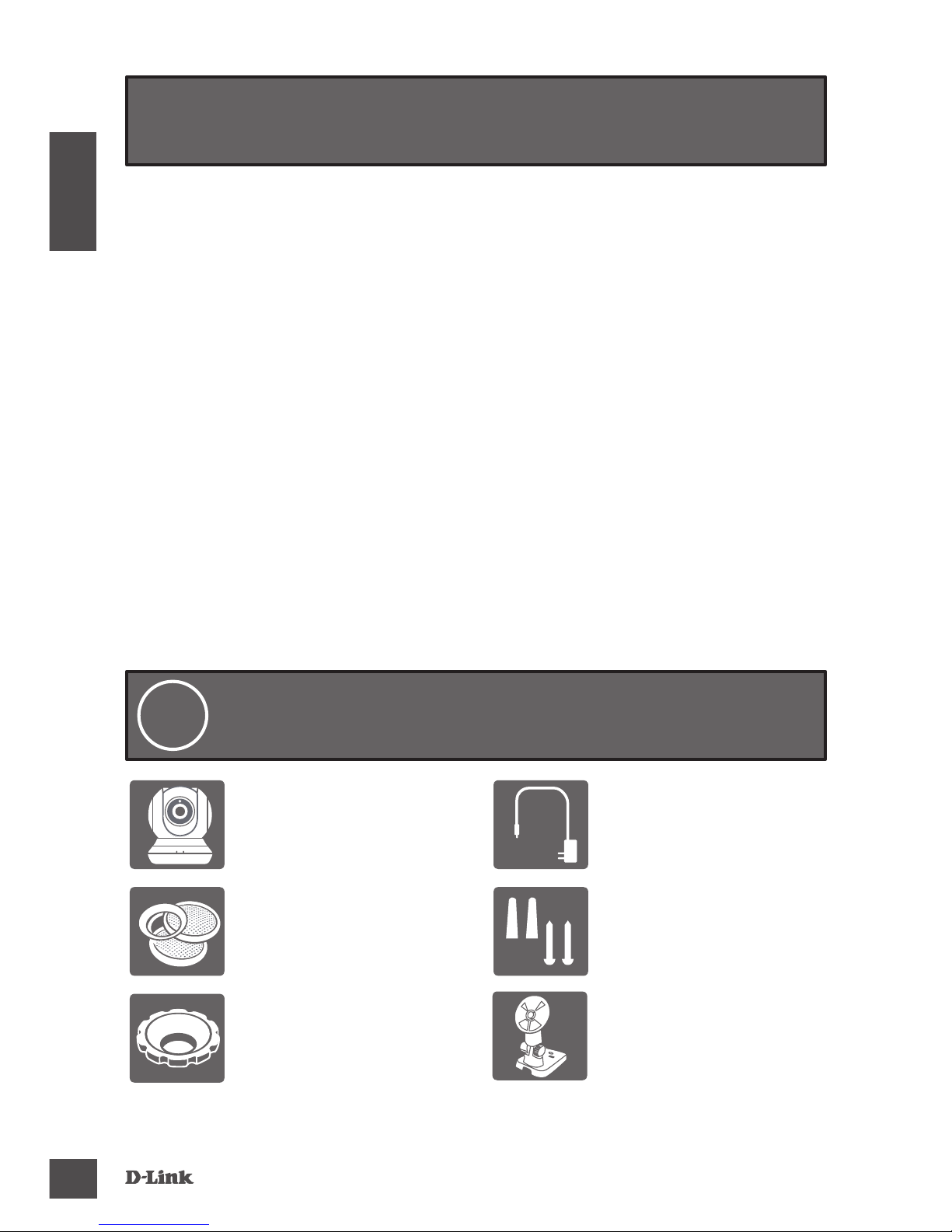

Check to make sure your box has these items:
1
EyeOn Pet Monitor
HD 360 (DCS-855L) Power adapter
Additional accent
rings Wall mount kit
Focus ring adjustment
tool Mounting bracket
If any of these items are missing from your packaging, contact your
reseller.

DCS-855L
2
English
You can use the included power adapter, or you can use a portable USB
battery(not included) that can supply 5 V / 2 A of power.

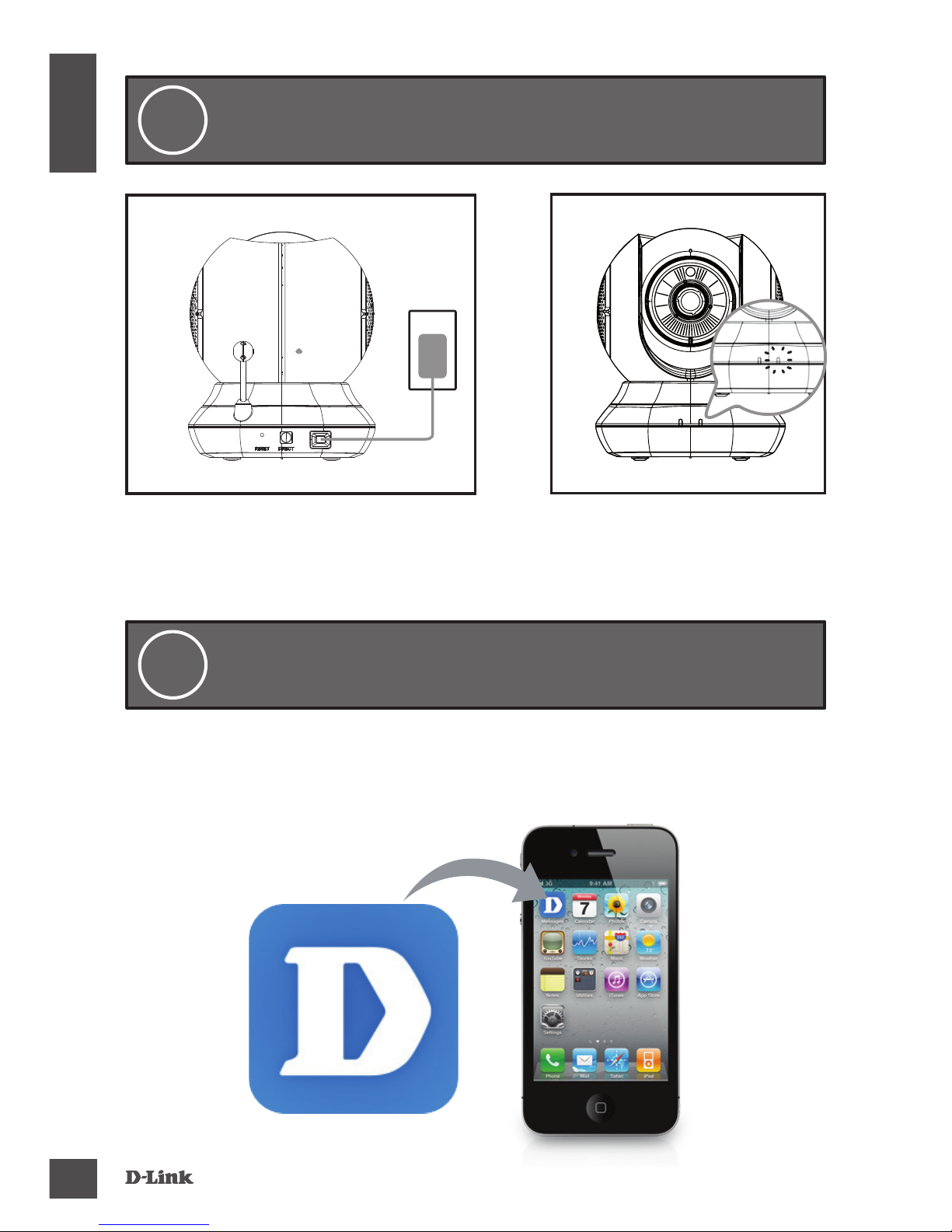

Plug in your camera, and wait until the Power
LED turns green.
2
Search for the free mydlink Lite app on the App Store or Google Play, then
download and run it. The app will guide you step by step through the setup
process.
Download and run the free mydlink Lite app
to set up your camera.
3

DCS-855L
3
English

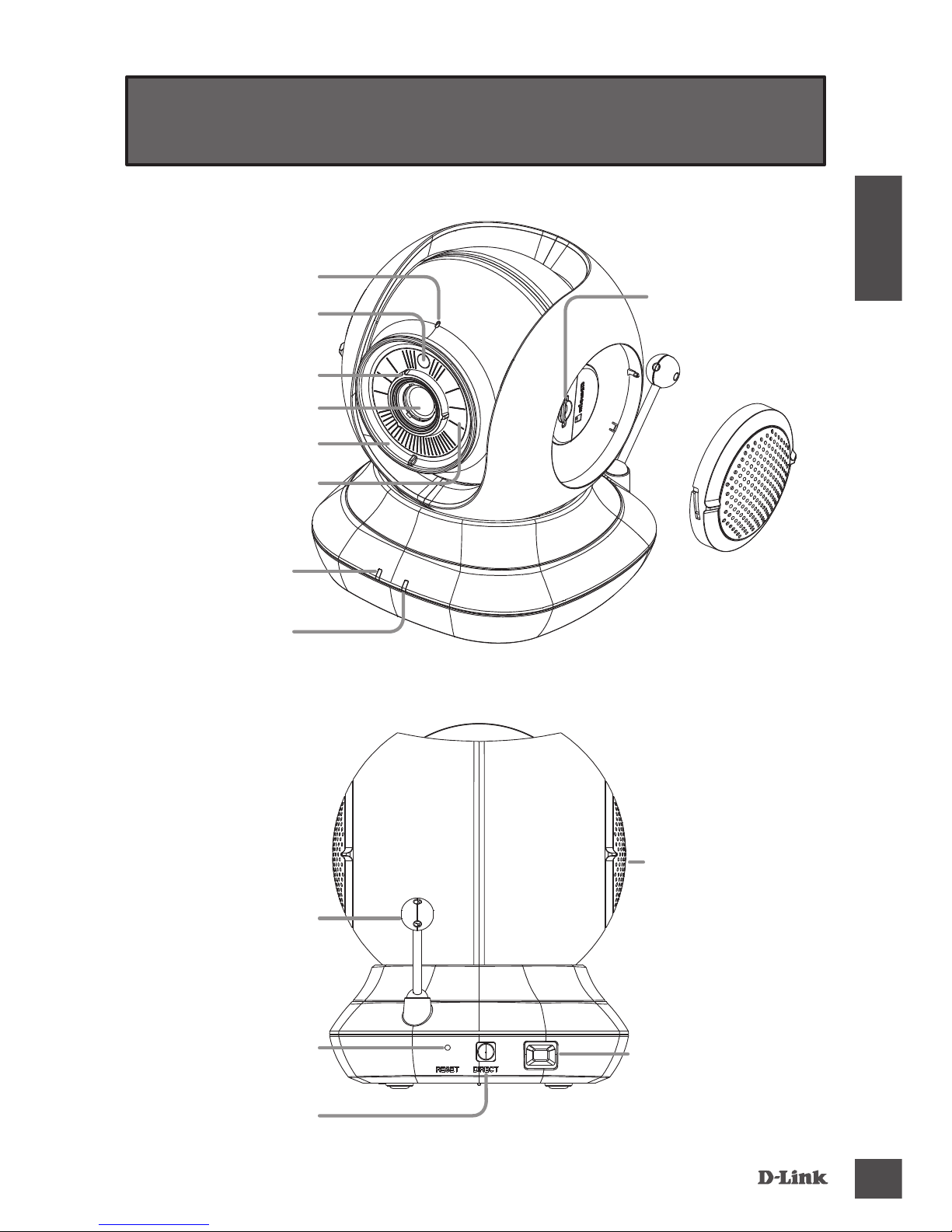

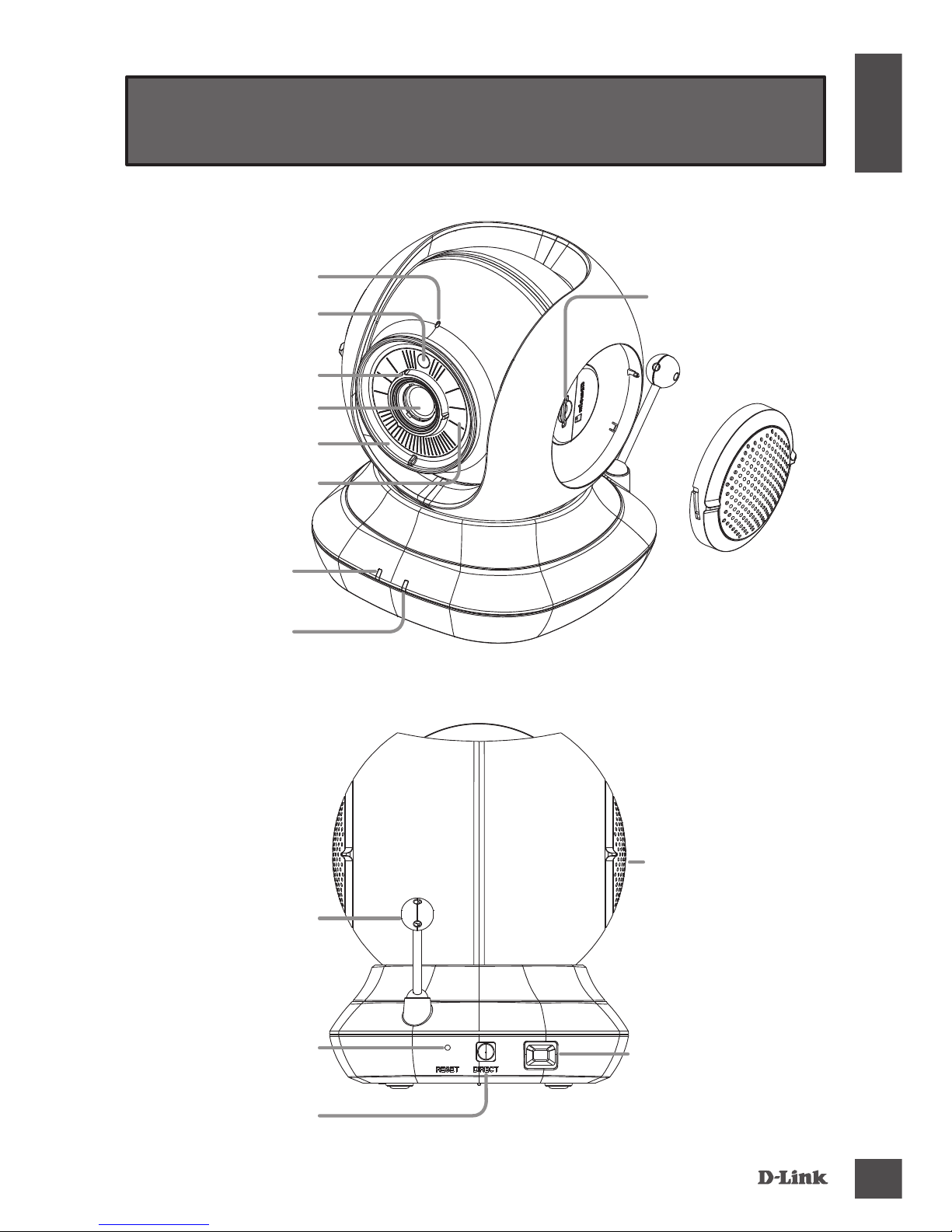

Your EyeOn Pet Monitor HD 360
Front View
Back View
Microphone
Front Accent Ring
Cloud/Direct
Mode LED
Light Sensor
Camera Lens
MicroUSB Power Port
Focus Ring
Power LED
microSD Slot
(under accent ring)
Temperature Sensor
Reset Button
Direct Button
Night Vision Lights
(IR)
Speaker
(under accent ring)

DCS-855L
4
English

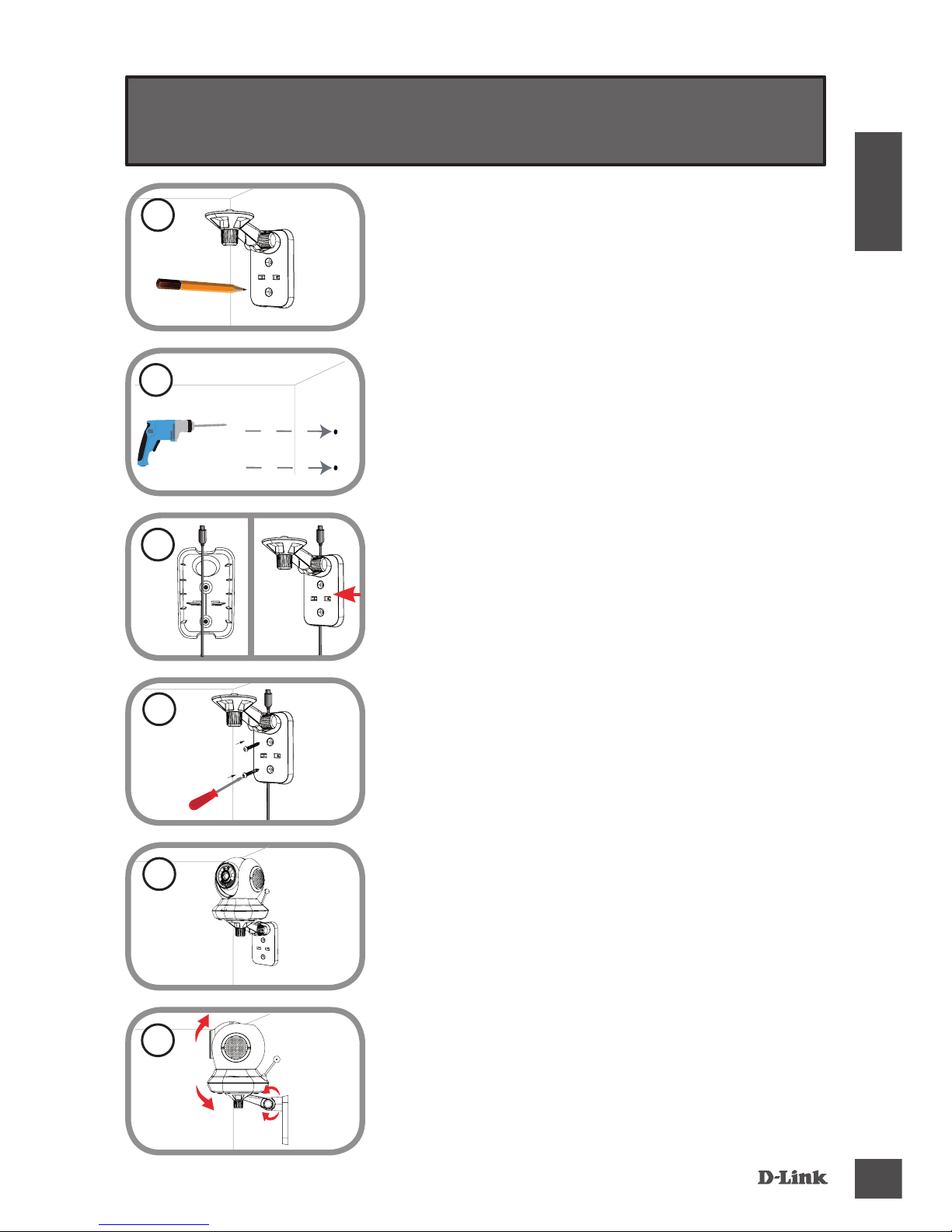

Mounting your camera (optional)

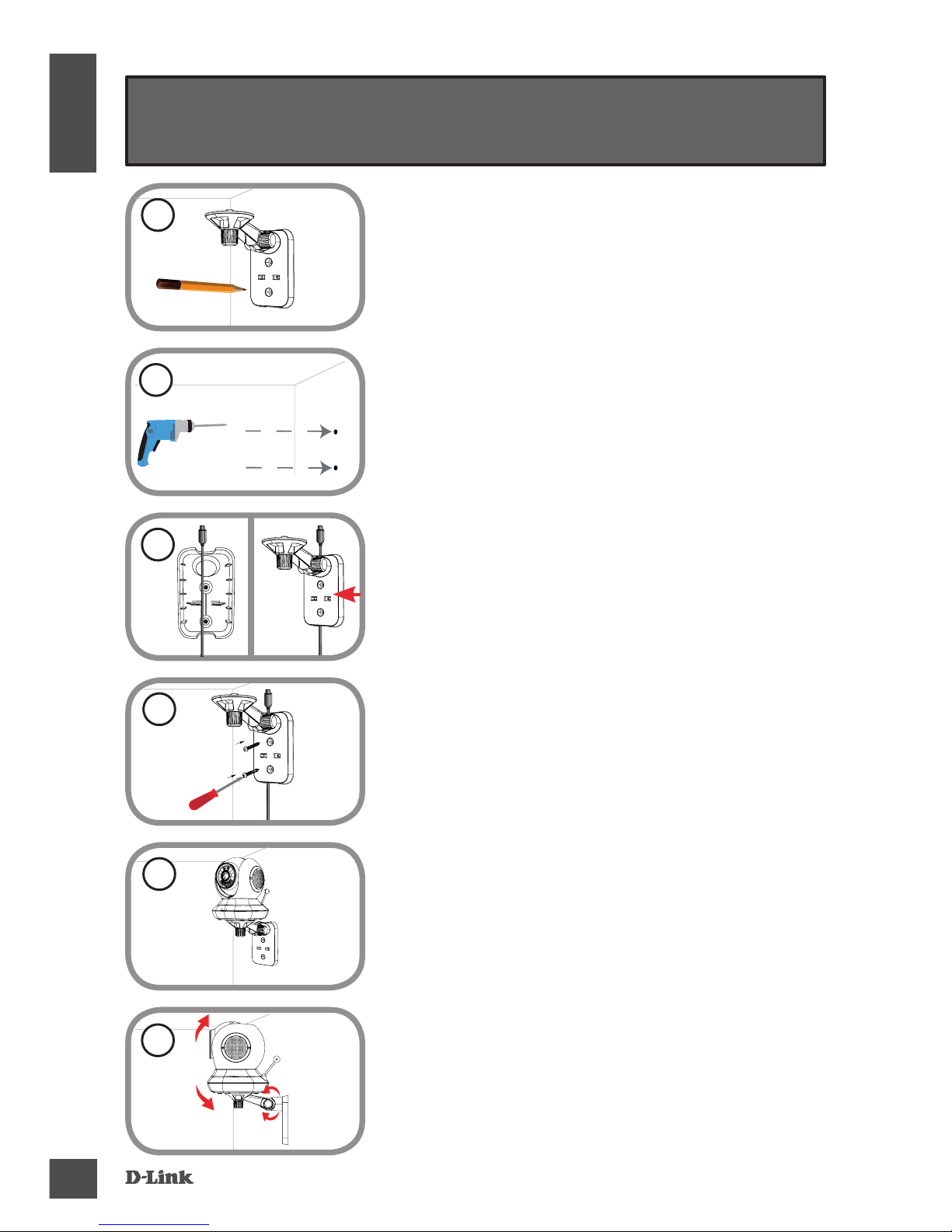

• If desired, the cable can be concealed behind the
mounting bracket. Run the cable through the back
of the mounting bracket, securing it with the built-
in guides. Be sure to leave enough cable length
protruding to allow connection to the camera.
• Depending on the material of the wall or ceiling,
use proper tools to drill two holes 25mm deep with
a 6mm drill bit where you marked. After drilling
the holes, insert the plastic anchors to support the
screws.
• Place the mounting bracket where you want to
position the camera and use a pencil to mark the
holes.
• Fasten the mounting bracket to the wall using the
screws provided.
• Using the supplied thumbscrew, fasten the camera
to the mounting bracket. Connect the power cable
to the camera.
• Adjust the angle of the arm on the mounting bracket
as required. Tighten the thumbscrew to lock the arm
in place.
1
2
3
4
5
6

DCS-855L
5
English
Troubleshooting
How do I change the accent rings?
• Rotate the accent ring counterclockwise, then lift it o. Put the new accent ring
on, then rotate it clockwise until it clicks into place.
How do I select a dierent lullaby?
• You can change the lullaby used in the mydlink Lite app.
There’s a white haze on my camera video when I use night vision mode.
• The night vision light on the EyeOn Pet Monitor HD 360 may be reecting o
a nearby surface. Try repositioning and aiming the camera.
I started the mydlink Lite app, but I can’t nd my camera.
• Make sure your camera is turned on and receiving power.
• If you have set up your camera before, make sure your smartphone or tablet is
connected to the same router as your camera.
• If you are setting up a new camera or are using the camera away from home,
make sure your smartphone or tablet is connected to the camera’s Wi-Fi
network.
• The Wi-Fi network name should be [myBabyCam-XXXX], where XXXX is a
4-digit code.You can nd it printed on a label on the bottom of your camera.
• The Wi-Fi password is printed on a label on the bottom of your camera.
• You can also nd your camera’s Wi-Fi network details on a label attached to
the back of this guide.
• If you still can’t nd your camera, reset your camera by pressing its reset button
for 10 seconds while it is powered on.
Can I change my camera’s lullabies to my own music?
• To nd out how to play your own music or audio books, download the Lullaby
Upload Utility and How-To Guide available from the“Download and Support”
section of your EyeOn Pet Monitor product page at www.dlink.com
User Guide is also available on the website www.dlink.com for download.
TECHNICAL SUPPORT dlink.com/support

DCS-855L
6
English
Technical Specications
System Requirements
Smartphone or tablet with
• iPhone / iPad: iOS 6.0 or higher
• Android 4.1 or higher
PC with
• Microsoft Windows® 8/7/Vista/
XP, or Mac OS X 10.6 or higher
• Internet Explorer 7, Firefox 12,
Safari 6, or Chrome 20 or higher
with Java installed and enabled
Networking Protocols
• IPv4
• ARP
• TCP/IP
• UDP
• ICMP
• DHCP client
• HTTP
• HTTPS (for conguration)
• UPnP port forwarding
Wireless Connectivity
• 802.11b/g/n Wireless with WEP/
WPA/WPA2 security
SDRAM
• 128 MB
Flash Memory
• 16 MB
Reset Button
• Reset to factory default
Video Codecs
• H.264 format video compression
• JPEG for still images
Video Features
• Adjustable image size
Resolution
• 1280 x 720 at up to 30 fps
• 640 x 352 at up to 15 fps
Lens
• Focal length: 3.3 mm, F2.2
Sensor
• VGA 1/4 inch CMOS sensor
IR LEDs
• 5 meter illumination distance
Minimum Illumination
• 0 lux (with IR on)
Viewing Angle
• Horizontal: 70.4°
• Vertical: 43°
• Diagonal: 84.6°
Digital Zoom
• Up to 4x
3A Control
• AGC (Auto Gain Control)
• AWB (Auto White Balance)
• AES (Auto Electronic Shutter)

DCS-855L
7
English
Power
• Input: 100-240 V AC, 50/60 Hz
• Output: 5 V DC, 2 A
Dimensions (D x W x H)
• 114.16 x 109.05 x 129.22 mm
(4.49 x 4.29 x 5.08 inches)
Weight
• 396 g (14 oz)
Max Power Consumption
• 7.5 W
Operation Temperature
• 0 ˚C to 40 ˚C (32 ˚F to 104 ˚F)
Storage Temperature
• -20 ˚C to 70 ˚C (-4 ˚F to 158 ˚F)
Humidity
• 20 to 80% RH non-condensing
Emission (EMI), Safety & Other
Certications
• FCC Class B
• IC
• RCM
• CE
• CE LVD

DCS-855L
8
Deutsch
• Diese Anleitung ist zur Aufbewahrung empfohlen, um bei Bedarf
darauf zurückgreifen zu können.
• Bevor Sie Ihr Produkt verwenden, lesen Sie bitte diese Anleitungen.
• Versuchen Sie nicht, den Winkel der Kamera manuell einzustellen.
• Blockieren Sie nicht die Lüftungsöffnungen.
• Legen Sie keine Decke auf dieses Produkt.
• Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen.
• Vermeiden Sie die Verwendung dieses Produkts in der Nähe von
Wasser oder anderen Flüssigkeiten, wie z.B. in der unmittelbaren
Nähe eines Spülsteins, einer Dusche oder Badewanne.
• Versuchen Sie nicht, dieses Produkt zu öffnen oder in seine
Bestandteile zu zerlegen.
• Reinigen: Reinigen Sie die Kamera mit einem trockenen Tuch;
vermeiden Sie, dass die Kamera nass wird.
• Strangulationsgefahr: Halten Sie dieses Produkt und alle angeschlossenen
Kabel mindestens mindestens 90 cm von einem Kind fern.
• Dieses Produkt ist kein Ersatz für die Aufsicht durch
verantwortungsbewusste Erwachsene.
Bevor Sie beginnen...

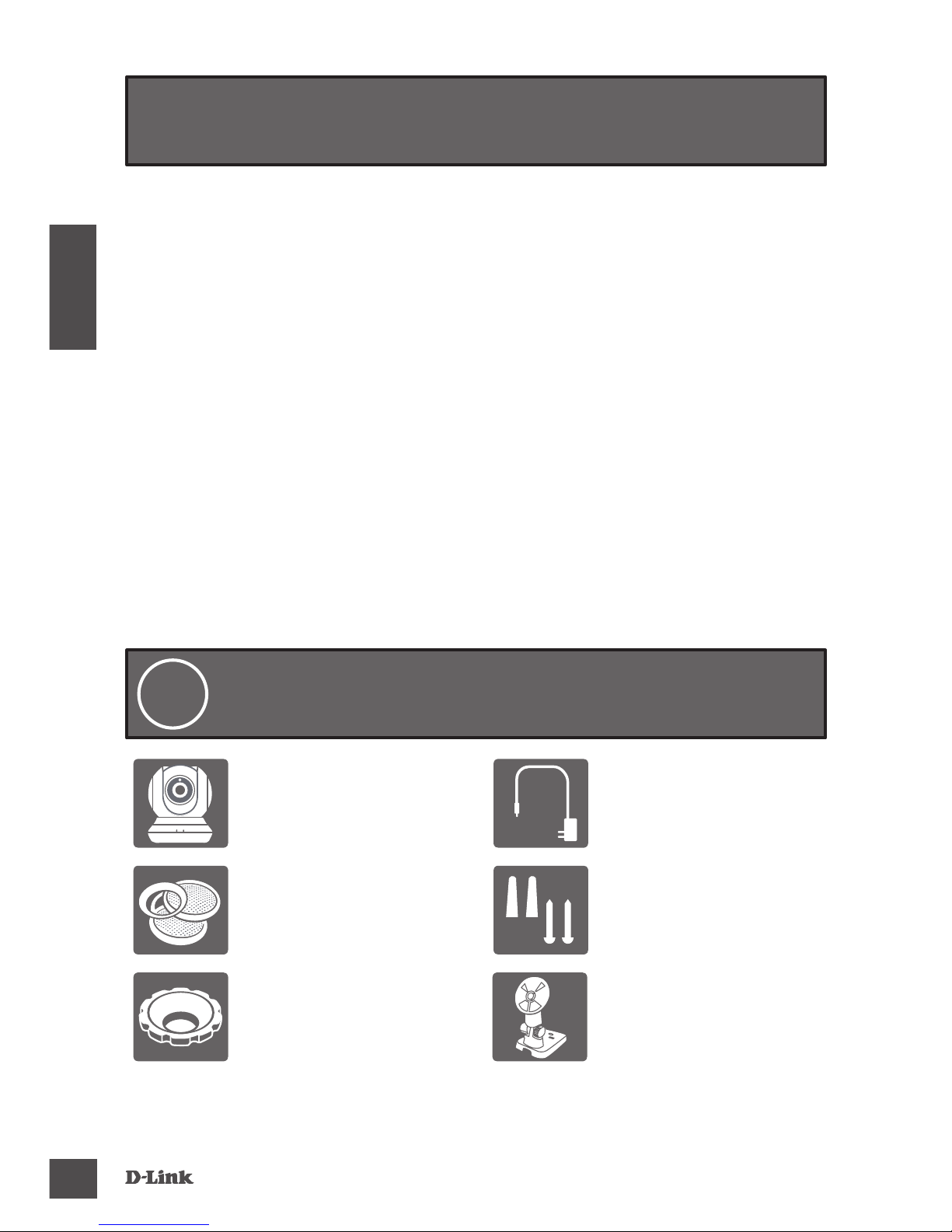

Stellen Sie sicher, dass in Ihrem Produktpaket
die folgenden Artikel enthalten sind:
1
EyeOn Pet Monitor HD
360 (DCS-855L) Netzteil
Zusätzliche
Akzentringe Wandmontage-Set
Bildschärfeneinstellring-
Tool Kamerahalterung
Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie sich
bitte an Ihren Fachhändler.

DCS-855L
9
Deutsch
Sie können das im Lieferumfang des Produkts enthaltene Netzteil verwenden
oder eine tragbare USB-Batterie (nicht mitgeliefert), die eine Leistung von 5
V / 2 A liefert.

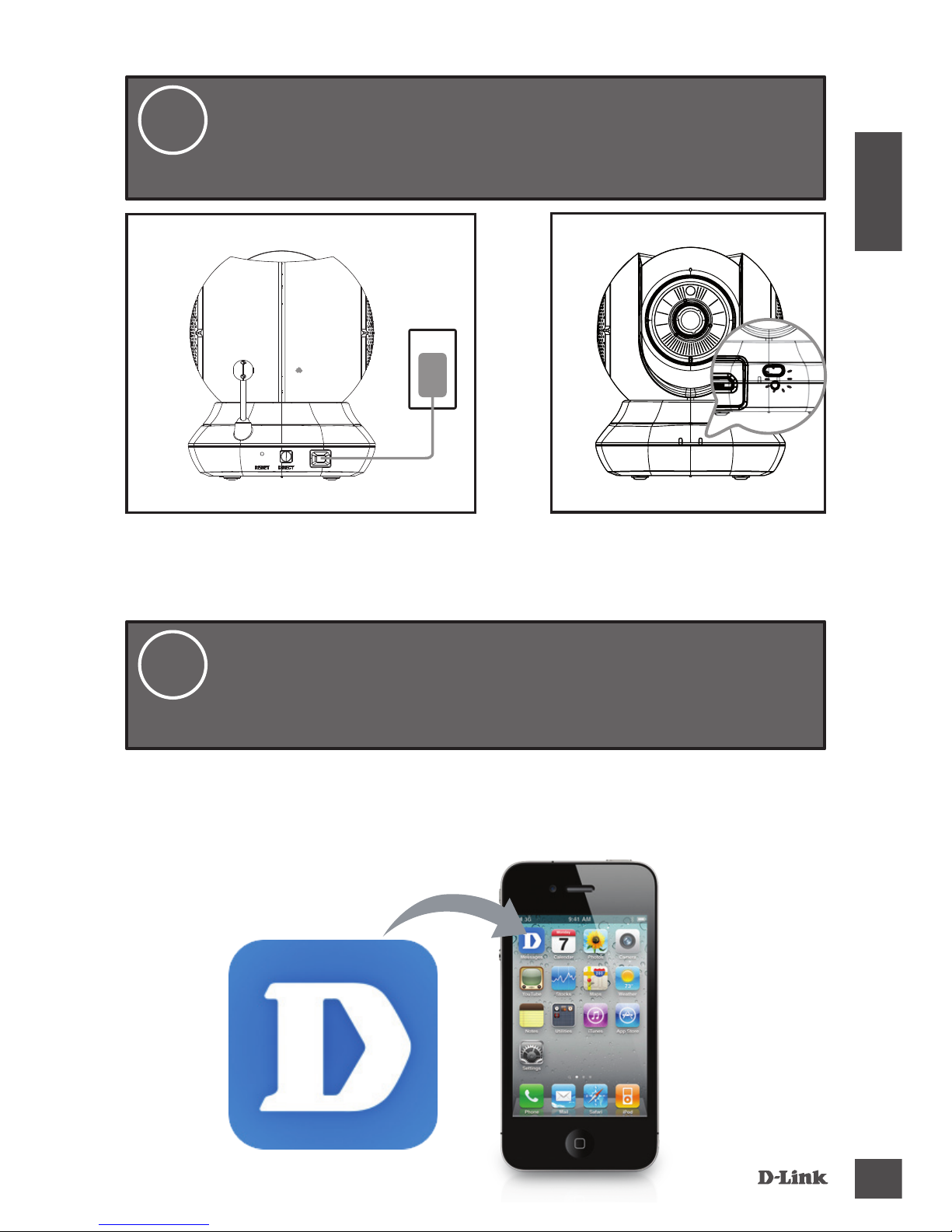

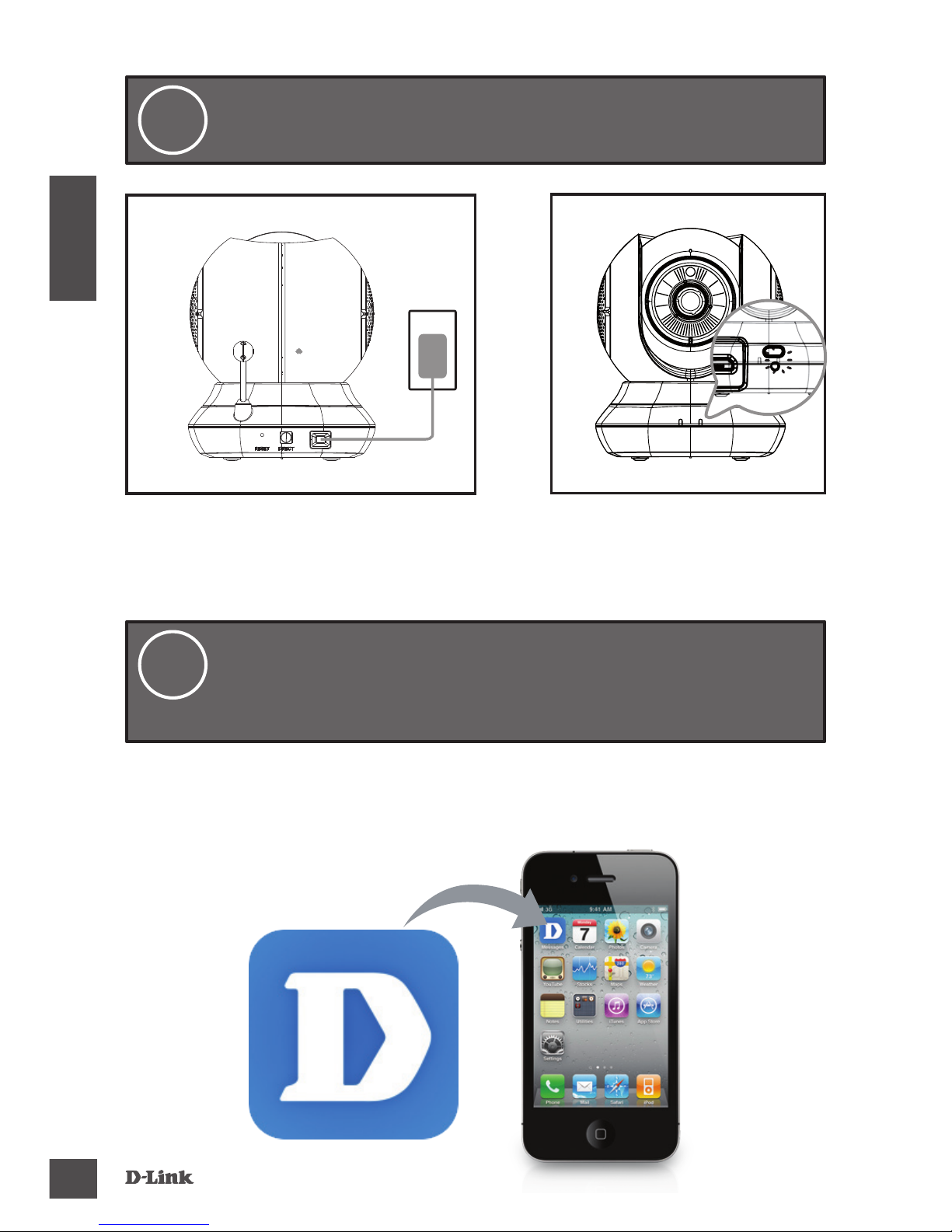

Schließen Sie Ihre Kamera an die Stromzufuhr
an und warten Sie, bis die Betriebsanzeige-
LED grün leuchtet.
2
Suchen Sie nach der kostenlosen mydlink Lite App im App Store oder
Google Play. Laden Sie die App dann zur Ausführung herunter. Der App-As-
sistent führt Sie Schritt für Schritt durch den Einrichtungsprozess.
Laden Sie zur Ausführung die kostenlose
mydlink Lite App herunter, um Ihre Kamera
einzurichten.
3

DCS-855L
10
Deutsch

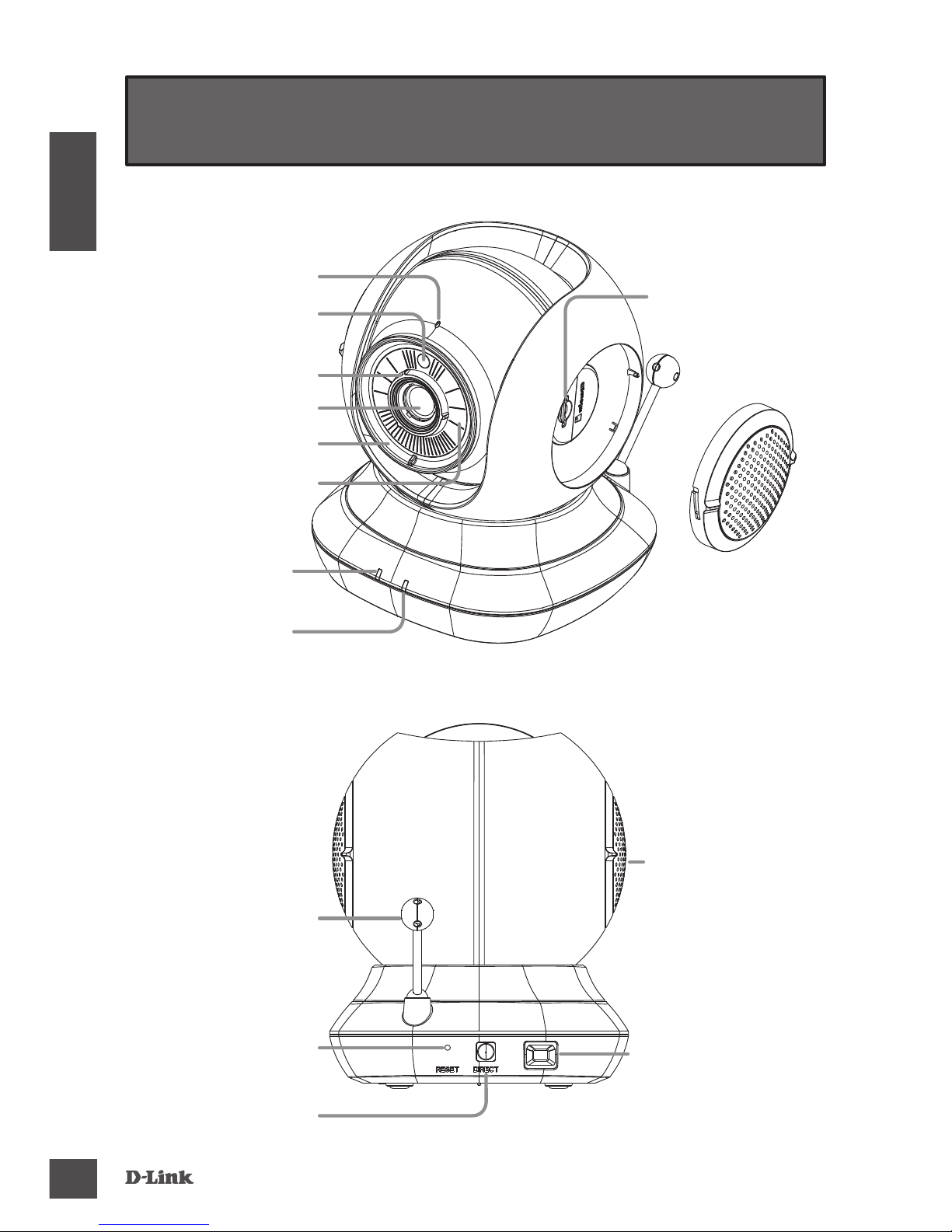

Ihr EyeOn Pet Monitor HD 360
