D-Link AirPlus XtremeG Ethernet-to-Wireless Bridge... User manual

1
©2007 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective holders. Software and
specications subject to change without notice.
If any of the above items are missing, please contact your reseller.
CD-ROM (Manual and Warranty)
DWL-G810 Ethernet-to-Wireless Bridge
Check Your Package Contents
DWL-G810
D-Link AirPlus XtremeG
Ethernet-to-Wireless Bridge
You must have at least the following:
An Ethernet-enabled device, such as a game console, laptop or desktop computer,
network printer or set-top box that will connect to the DWL-G810.
Ethernet (CAT5 UTP) Cable
5V DC 2.5A Power Adapter
Using a power
supply with a
different voltage
rating will damage
this product and void
its warranty.
This product can be set up using
any current web browser, i.e., Inter-
net Explorer 6 or Netscape Naviga-
tor 7
Before You Begin

2
Connecting the DWL-G810 to your
Ethernet-enabled device
A.First, connect the power adapter to the receptor at the back panel of the DWL-
G810 and then plug the other end of the power adapter to a wall outlet or power
strip. The Power LED will turn ON to indicate proper operation.
B. Insert one end of an Ethernet cable (included) to the Ethernet port on the back
panel of the DWL-G810 and connect the other end to the Ethernet port located
on the device (e.g., a Set Top Box, Gaming Console, laptop or desktop computer,
or network printer.) The LED light will blink when there is data tranfer through the
wireless connection. (Note: The Ethernet port on the DWL-G810 is Auto-MDI/
MDIX. Meaning you can use a straight-through or crossover-cable to the Ethernet
Port.)
C.The antenna is used by the DWL-G810 to connect to other 802.11b/g wireless
devices.

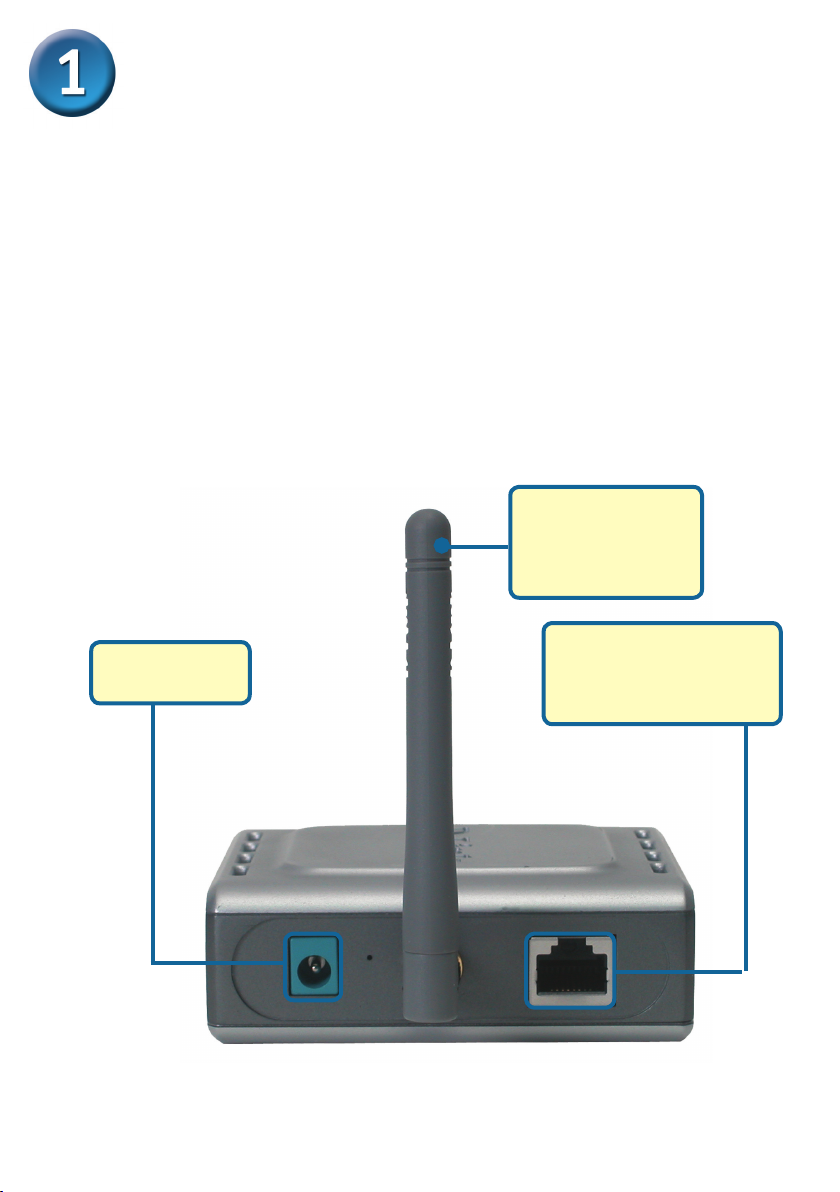

C.Antenna
Used to wirelessly
connect to 802.11b/
g networks.
A.Receptor for
Power Adapter
B.LAN Port
This is the connection for
Ethernet cables to your
Ethernet-enabled device.

3

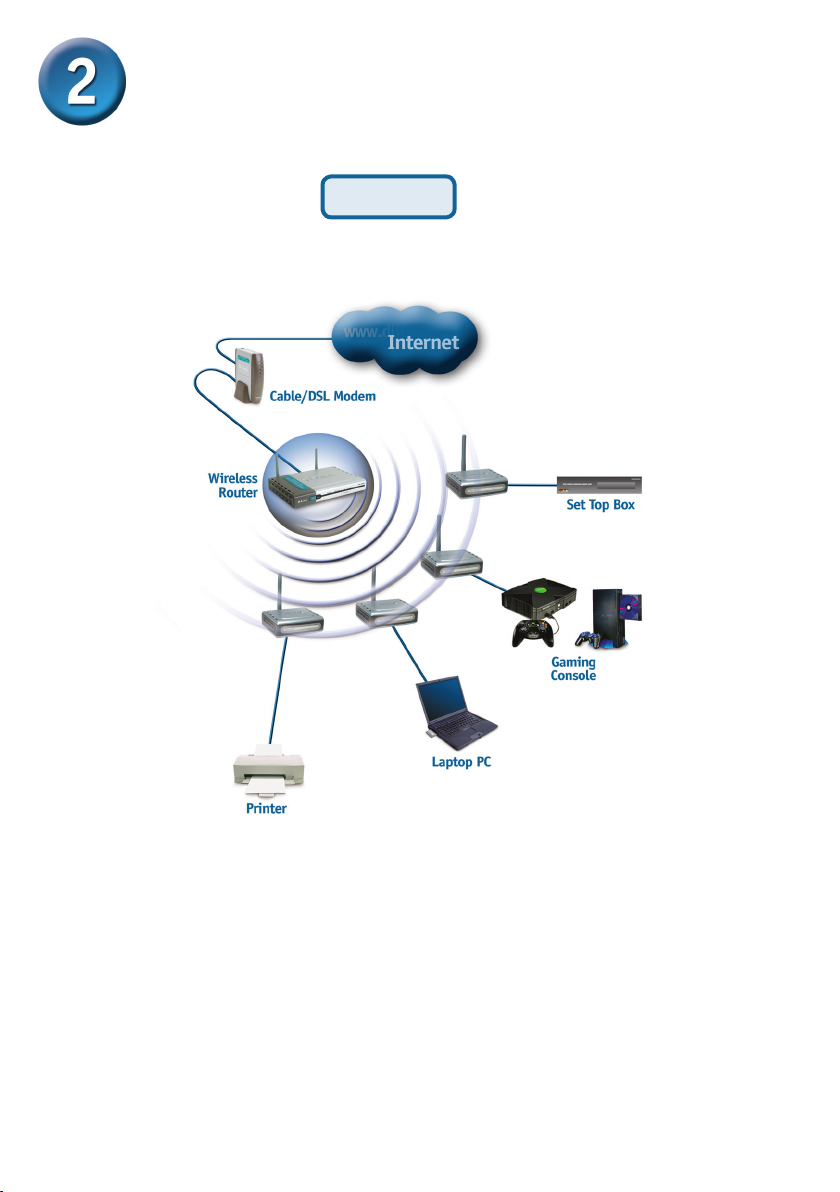

Connecting the DWL-G810 in
Infrastructure Mode
Setup #1
Connect an Ethernet cable from the DWL-G810 to your Ethernet enabled:
Desktop PC, Laptop PC, Set-Top-Box, or Gaming Console.

4

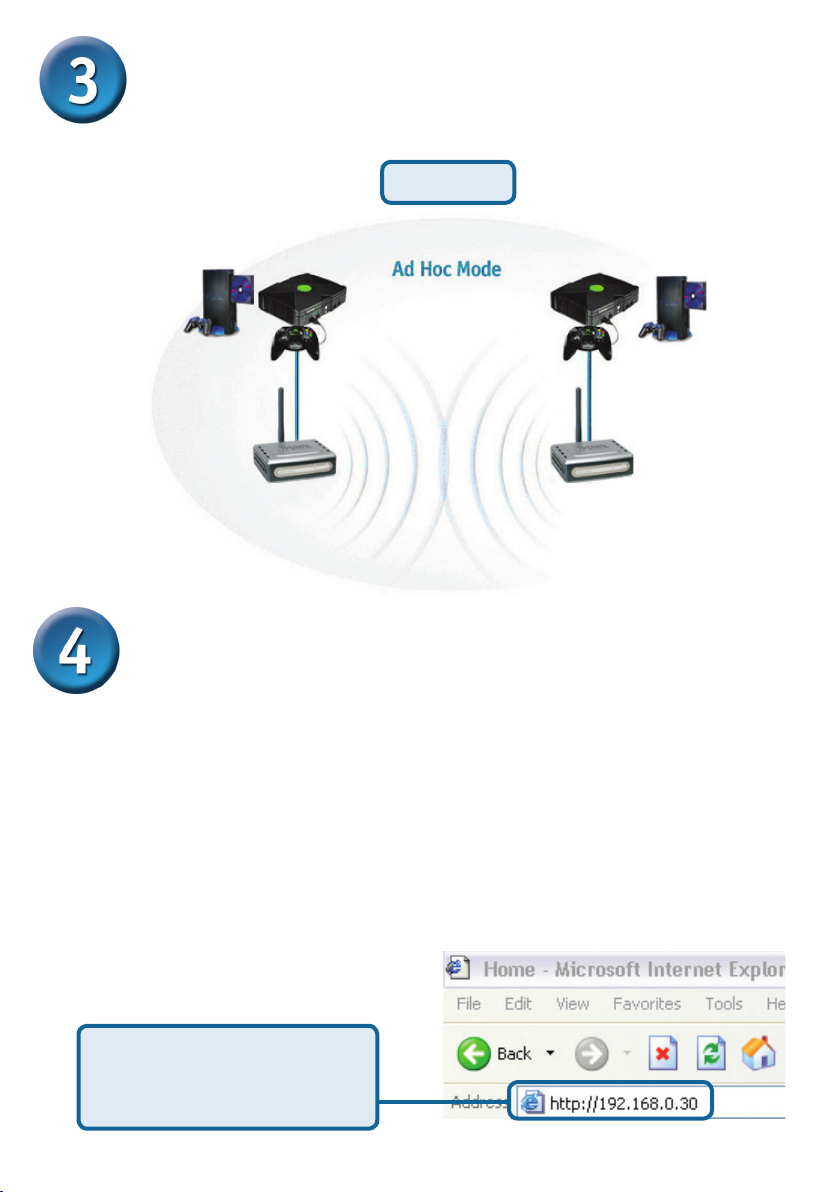

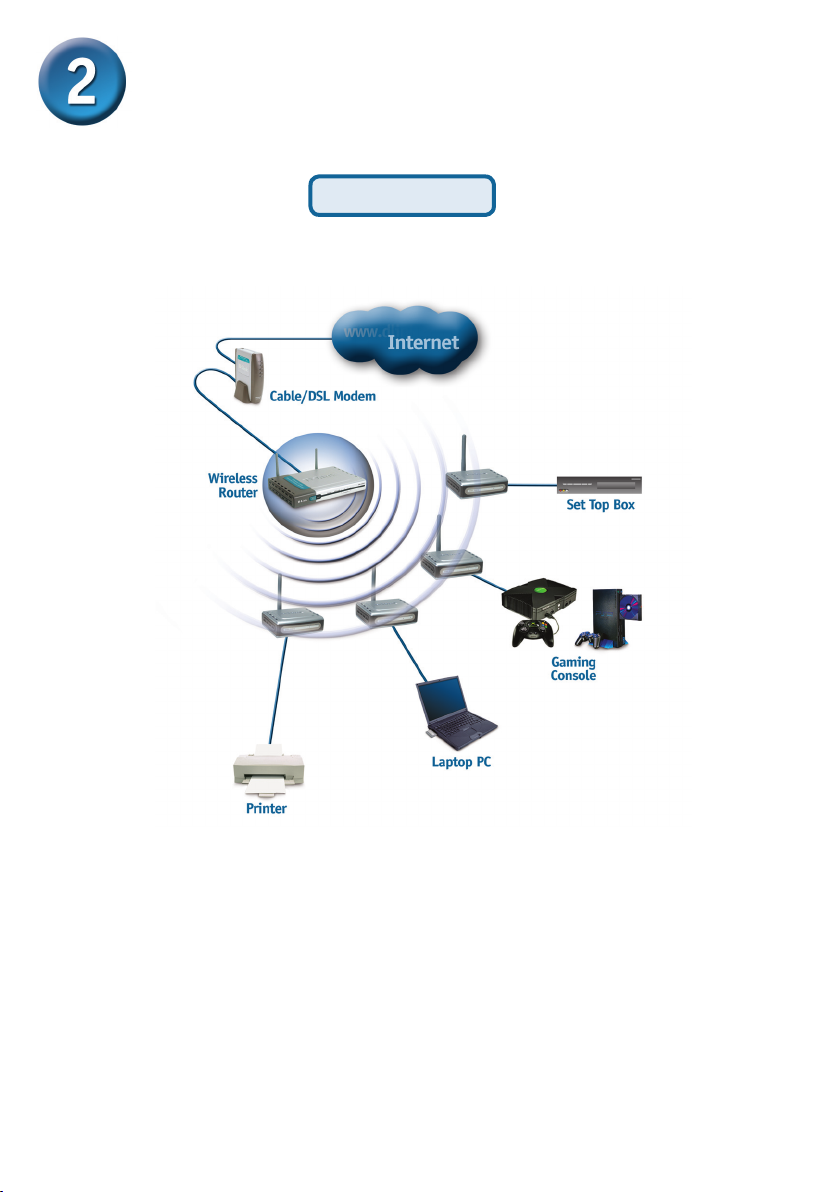

Connecting the DWL-G810 in
Ad-Hoc Mode
Setup #2
Web-based Conguration
Before You Begin the Conguration
It is best to use a computer (with an Ethernet adapter) that is connected to a switch for
conguring the DWL-G810. (Note: You also have the option of connecting the DWL-G810
directly to the computer that will be used for conguration). The default IP address for
the DWL-G810 is 192.168.0.30 with a Subnet Mask of 255.255.255.0. You will need to assign
your computer a Static IP address within the same range as the DWL-G810 IP address for
the purpose of conguring the DWL-G810. See the Manual on the CD-ROM if you need
assistance in assigning a Static IP address for your network adapter.
Open your Web browser and
type “http://192.168.0.30” into
the URL address box. Then
press the Enter or Return key.
or or

5
Continued...

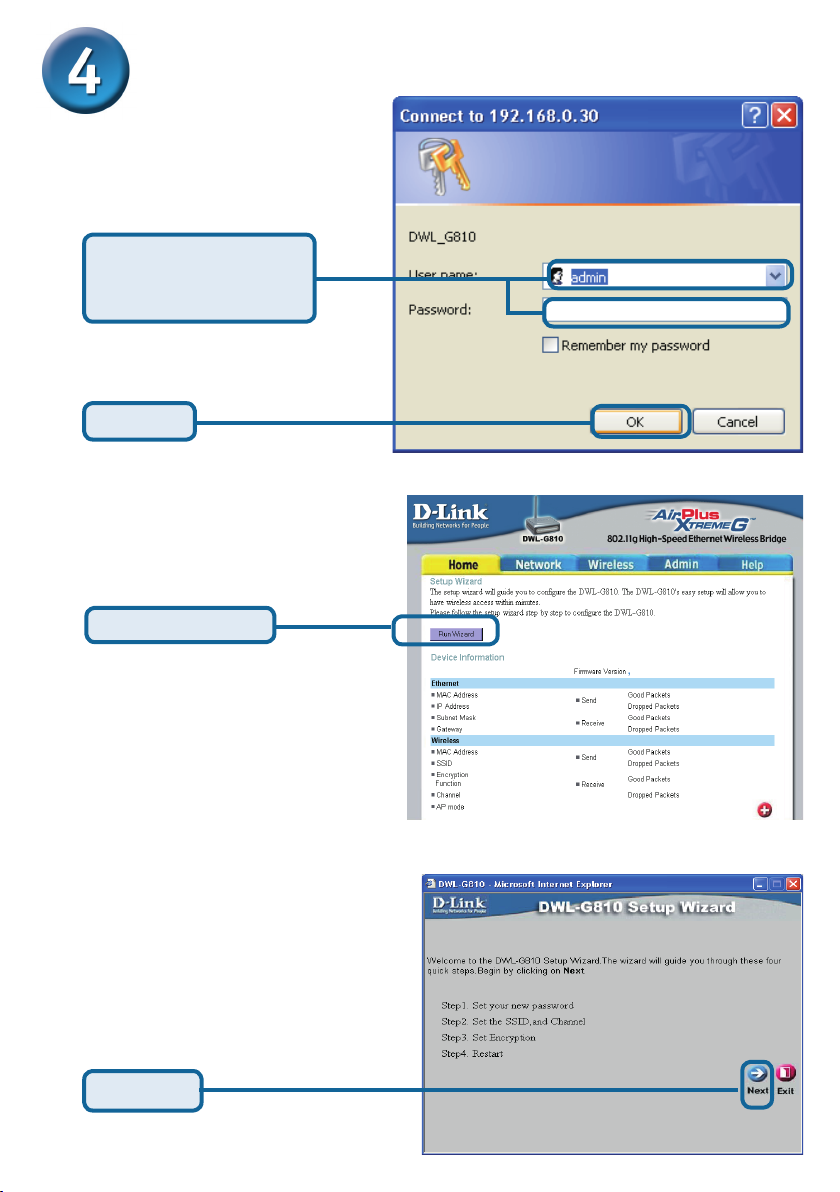

The logon pop-up
screen will appear.
Type admin for the
username and leave the
password eld blank.
Click OK
Once you have logged
in, the Home screen will
appear.
Click Run Wizard
You will see the
following screens.
Click Next

6
Continued...

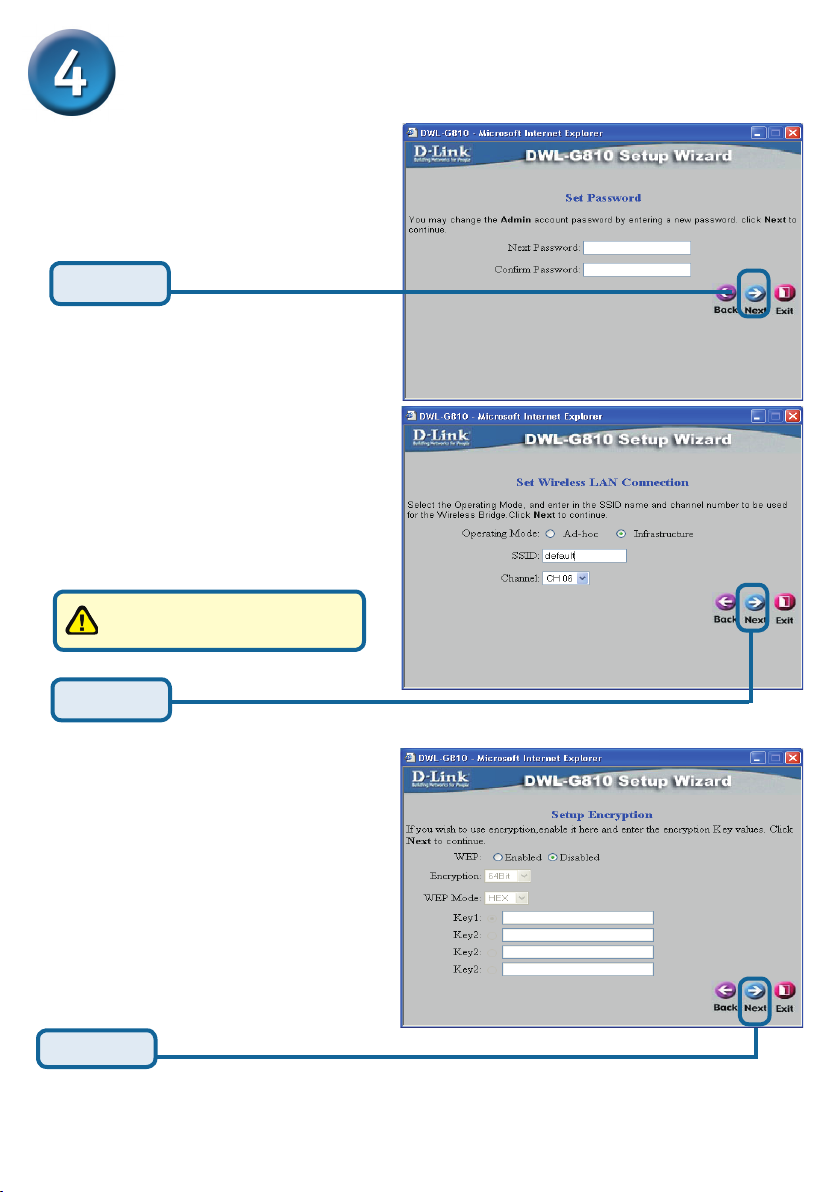

Step 1 - Set up your new
password. You have the option
to establish a password.

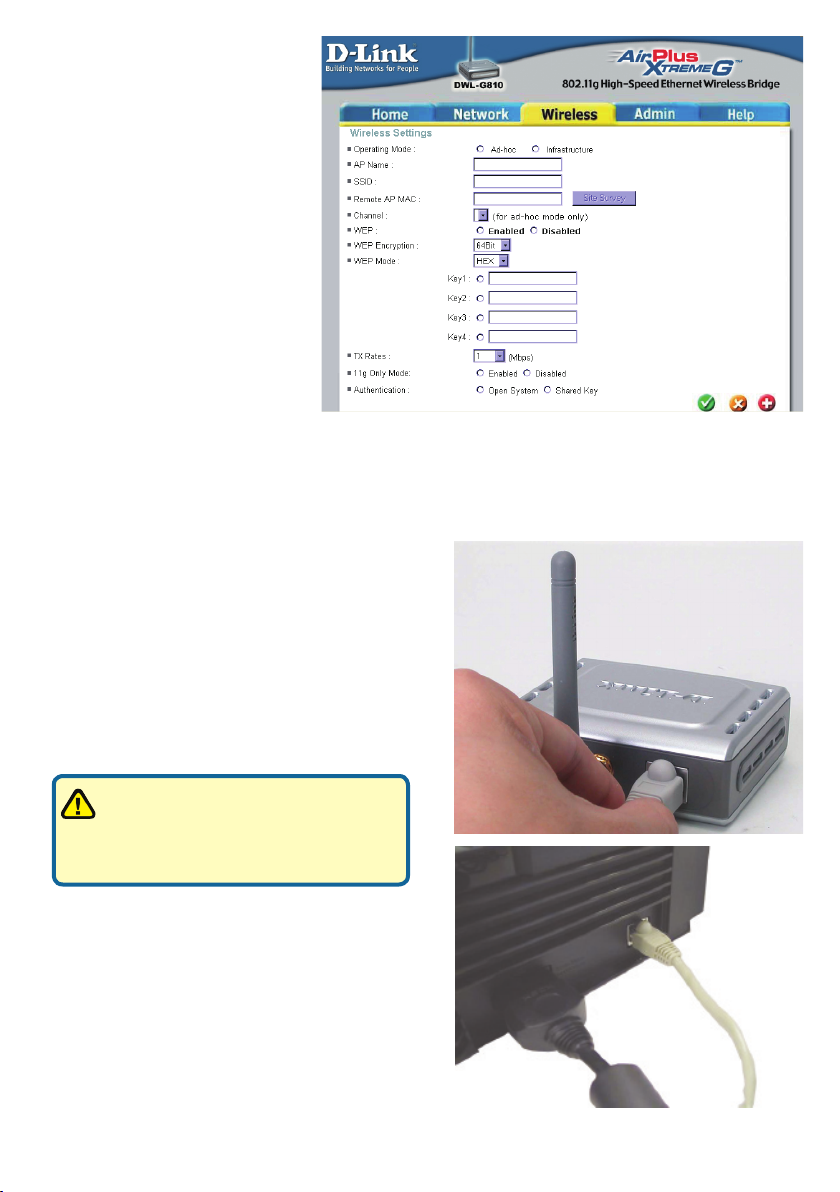

Step 2 - Wireless Setup
The default wireless settings are:
SSID = default
Channel = 6
Operating Mode = Infrastructure
Step 3 - Encryption
The DWL-G810 is capable of two
levels of wireless encryption - 64-bit,
and 128-bit.
Click Next
Click Next
Click Next
For Set Up #2 select Ad-hoc
as the operating mode.

7

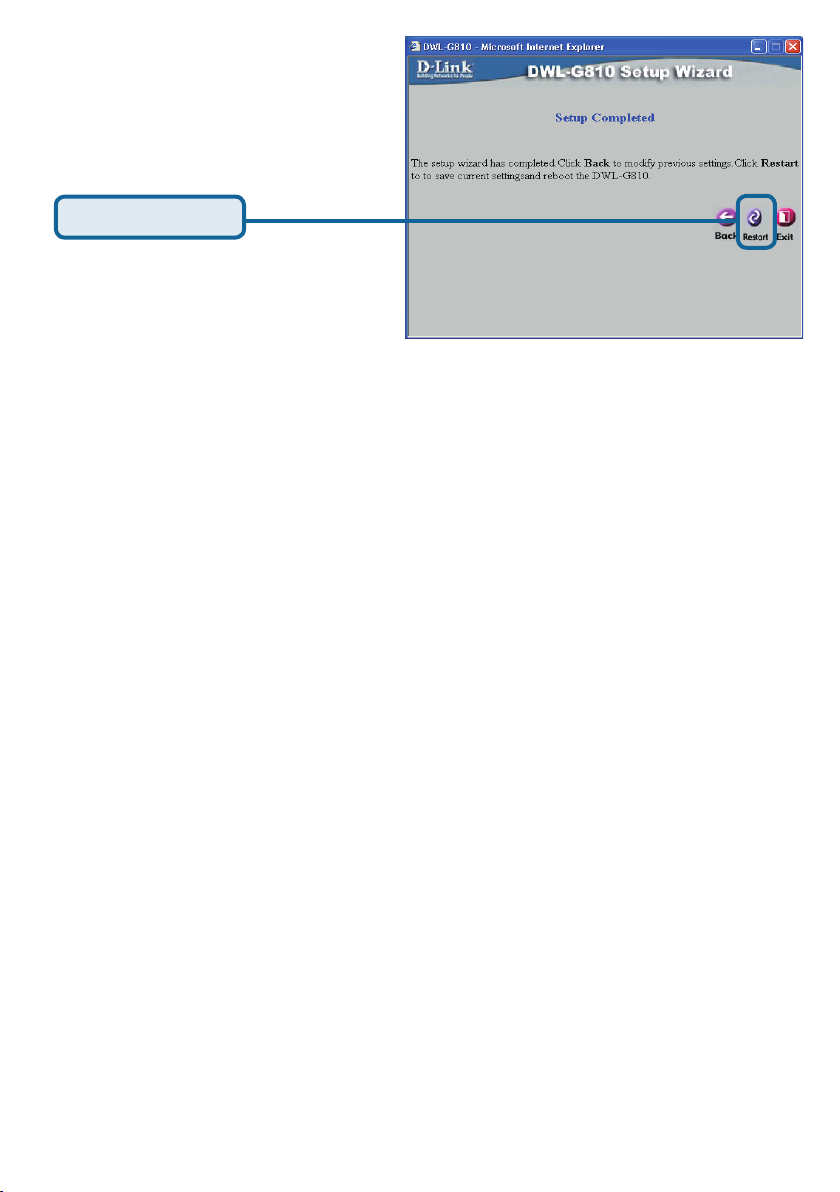

You have completed the Conguration of the DWL-G810!
Click Restart

8
Appendix
Xbox Setup
Step 2 - Connect an Ethernet cable
from the DWL-G810 to the Ethernet
port on the back of your Xbox.
Step 1 - Please refer to Step 4
for conguring and modifying
the wireless settings of the
DWL-G810
In order to connect to the XBox
Live service, you will need to
have the proper XBox Live equipment
and account.

9
Appendix
PlayStation 2 Setup
Step 1 - Please refer to Step 4
for conguring and modifying
the wireless settings of the
DWL-G810
Step 2 - Connect an Ethernet cable
from the DWL-G810 to the Ethernet port
on the back of your PlayStation 2.

10
Appendix
To assign a Static IP Address to the laptop or computer that you are using to congure
the DWL-G810, please do the following:

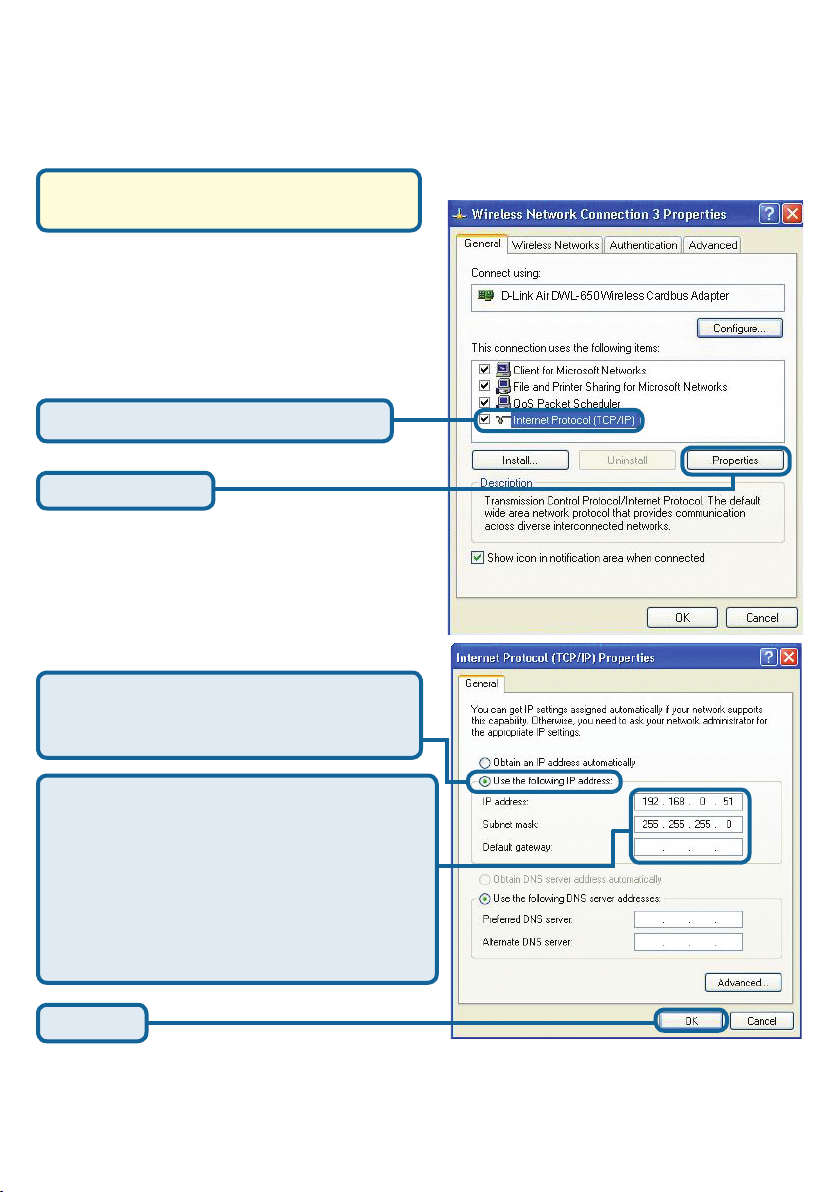

Assigning a Static IP Address in Windows
Go to Start > Double- click on Control
Panel > Double-click on Network
Connections > Right-click on Local
Area Connections > Click Properties
Select Use the following IP address in
the Internet Protocol (TCP/IP) Properties
window
Click OK
Note: The following screens are taken using
Windows XP. Your screens may look similar.
Input your IP address and subnet mask.
(The IP Address must be within the same
range as the DWL-G810. The IP Address
of the DWL-G810 is 192.168.0.30. You
can assign 192.168.0.51 for your computer.
No two computers can have the same
IP Address. Assign a subnet mask of
255.255.255.0.)
Highlight Internet Protocol (TCP/IP)
Click Properties

11

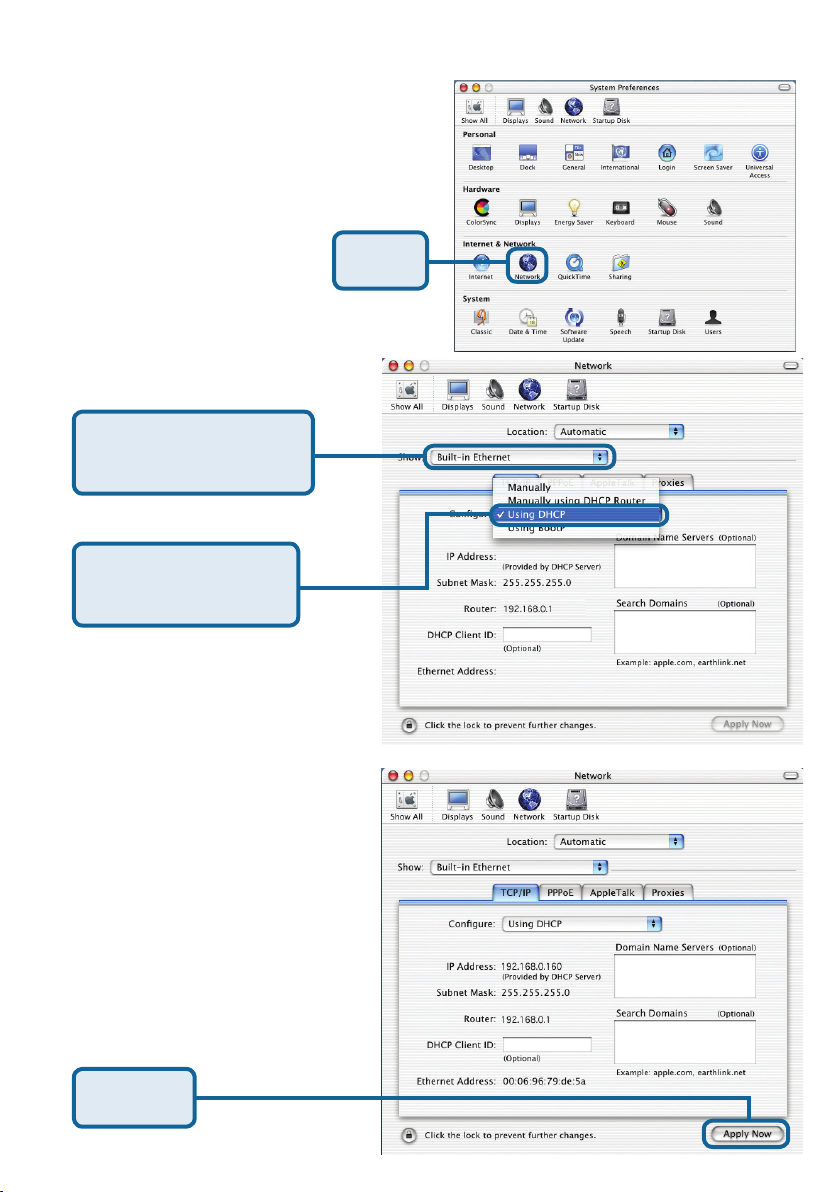

For Apple Macintosh OS X:
Go to the Apple Menu Click
on Network and Select
System Preferences
The IP address information,
the Subnet Mask, the Router’s
IP address and the Ethernet
adapter address will appear
Click on
Network
Select Using DHCP in
the Conguration pull-
down menu
Click on
Apply Now
Select Built in Ethernet
in the Show pull-down
menu

Technical Support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Australia:
Tel: [phone]
Monday to Friday 8:00am to 8:00pm EST
Saturday 9:00am to 1:00pm EST
http://www.dlink.com.au
e-mail: [email protected]
India:
Tel: [phone]
Monday to Friday 9:30AM to 7:00PM
http://www.dlink.co.in/support/productsupport.aspx
Indonesia, Malaysia, Singapore and Thailand:
Tel: [phone] (Indonesia)
Tel: [phone] (Malaysia)
Tel: [phone] (Singapore)
Tel: [phone] (Thailand)
Monday to Friday 9:00am to 6:00pm
http://www.dlink.com.sg/support/
e-mail: [email protected]
Korea:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
http://www.d-link.co.kr
e-mail: [email protected]
New Zealand:
Tel: [phone]
Monday to Friday 8:30am to 8:30pm
Saturday 9:00am to 5:00pm
http://www.dlink.co.nz
e-mail: [email protected]

Technical Support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Egypt:
Tel: [phone] or [phone]
Sunday to Thursday 9:00am to 5:00pm
http://support.dlink-me.com
e-mail: [email protected]
Iran:
Tel: [phone]
Sunday to Thursday 9:00am to 6:00pm
http://support.dlink-me.com
e-mail: [email protected]
Israel:
Tel: [phone]
Sunday to Thursday 9:00am to 5:00pm
http://www.dlink.co.il/support/
e-mail: [email protected]
Pakistan:
Tel: [phone] or [phone]
Sunday to Thursday 9:00am to 6:00pm
http://support.dlink-me.com
e-mail: [email protected]
South Africa and Sub Sahara Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South Africa Time
http://www.d-link.co.za
Turkey:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
http://www.dlink.com.tr
e-mail: [email protected]
e-mail: [email protected]
U.A.E and North Africa:
Tel: [phone] (U.A.E)
Sunday to Wednesday 9:00am to 6:00pm GMT+4
Thursday 9:00am to 1:00pm GMT+4
http://support.dlink-me.com
e-mail: [email protected]

14
CD-ROM (содержит инструкцию и гарантию)
DWL-G810 Мост между проводной сетью
Ethernet и беспроводной сетью
DWL-G810
D-Link AirPlus XtremeG
Мост между проводной сетью
Ethernet и беспроводной сетью
У Вас должно быть, как минимум, следующее
Компьютер или ноутбук с сетевой картой, другое устройство с поддержкой
Ethernet, например, игровая консоль или сетевой принтер, которые будут
подключены к DWL-G810.
Ethernet (CAT5 UTP) кабель
Блок питания 5V DC 2.5A
Этот продукт может быть
настроен через web-браузер,
например, Internet Explorer 6,
Netscape Navigator 7.
Прежде чем вы начнете
Проверьте содержимое комплекта
Если что-либо из перечисленного отсутствует, обратитесь к вашему продавцу.
Использование
электропитания с другими
характеристиками может
привести к поломке и
ликвидации гарантийных
обязательств.
©2007 D-Link Systems, Inc. Все права зарегистрированы. Торговые марки являются собственностью их владельцев. Программное
обеспечение и спецификация продукта могут быть изменены без предупреждения.

15
Подключение DWL-G810 к устройствам,
поддерживающим работу с Ethernet
A. Сперва подключите блок питания к гнезду расположенному на задней
панели DWL-G810 и затем воткните вилку в розетку. Индикатор питания
(Power) Загорится показывая, что устройство включено.
B. Вставьте кабель Ethernet (включен в поставку) одной стороной в порт
Ethernet, расположенный на задней панели DWL-G810, а другой стороной
– в устройство, поддерживающее работу с Ethernet (например, игровая
консоль или сетевой принтер, или ноутбук или настольный компьютер).
Светодиодный индикатор будет мигать , если осуществляется передача
данных через беспроводное соединение. (Примечание: Порт Ethernet
DWL-G810 поддерживает автоопределение MDI/MDIX. Подразумевается,
что возможно использование или прямого или обратного кабеля для
подключения устройств).
C. Антенна используется для работы DWL-G810 с другими беспроводными
устройствами стандарта 802.11b/g.

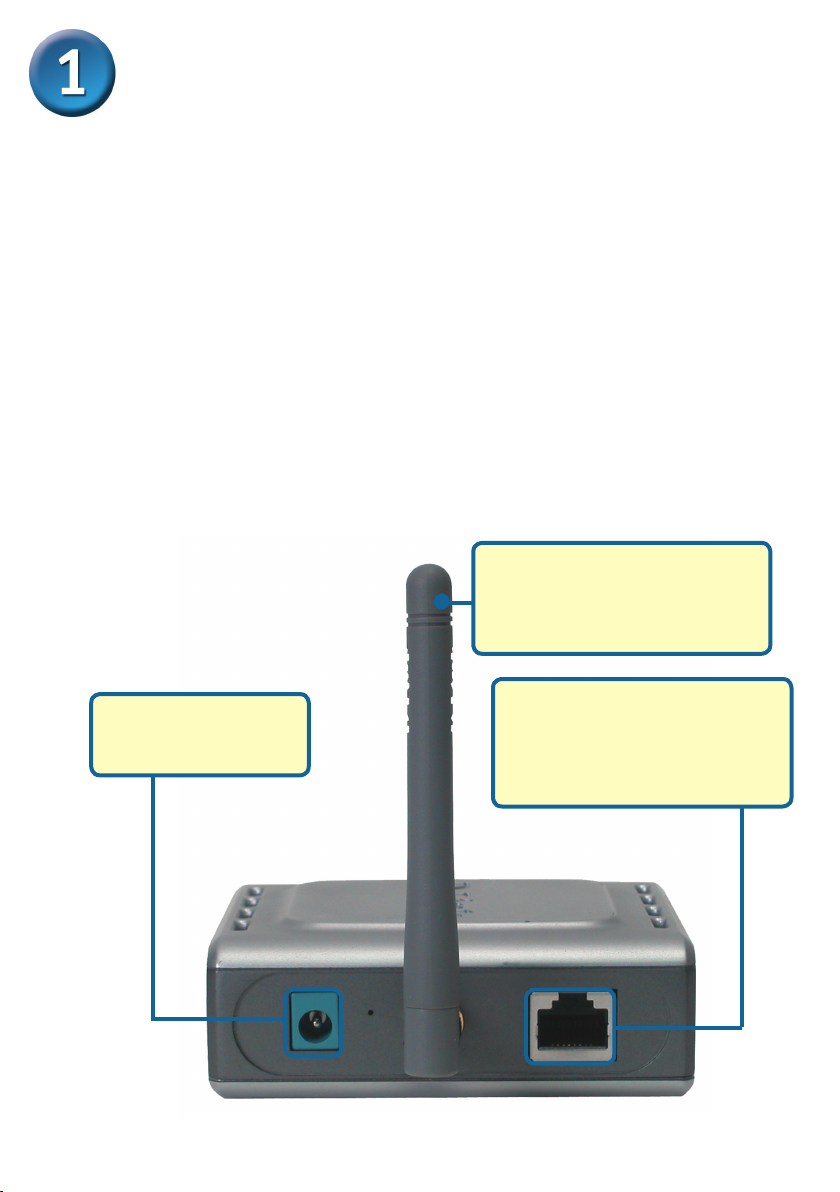

C.Антенна
Используется для
подключения к беспроводной
сети стандарта 802.11b/g
A. Гнездо для
подключения Блока
питания
B.Порт LAN
Это гнездо для подключения
устройств, поддерживающее
работу с Ethernet
посредством кабеля Ethernet

16
Подключение DWL-G810 в
режиме «Инфраструктура»
Установка #1
Подключите кабель Ethernet от DWL-G810 к сетевому устройству:
настольному компьютеру или ноутбуку с сетевым адаптером Ethernet
или игровой консоли.

17
Подключение DWL-G810 в режиме
Ad-Hoc
Установка #2
Настройка через Web- интерфейс
Перед тем, как начать
Для настройки DWL-G810 лучше всего подойдет компьютер с установленным
Ethernet адаптером и подключенный к коммутатору. (Примечание: также можно
подключить компьютер, используемый для настройки, непосредственно к DWL-
G810). Установленный по умолчанию IP адрес для DWL-G810 192.168.0.30 с
маской подсети 255.255.255.0. Для настройки DWL-G810 необходимо назначить
компьютеру, с которого происходит настройка, IP адрес из того же диапазона,
что и IP адрес DWL-G810. Если Вам необходима помощь в процедуре
назначения постоянного IP адреса для сетевого адаптера вашего
компьютера, обратитесь к инструкции пользователя, содержащейся на
CD-ROM.
Запустите ваш web-браузер
и наберите в адресной строк
е“http://192.168.0.30”. Затем
нажмите клавишу Enter.
or or

18
Продолжение…

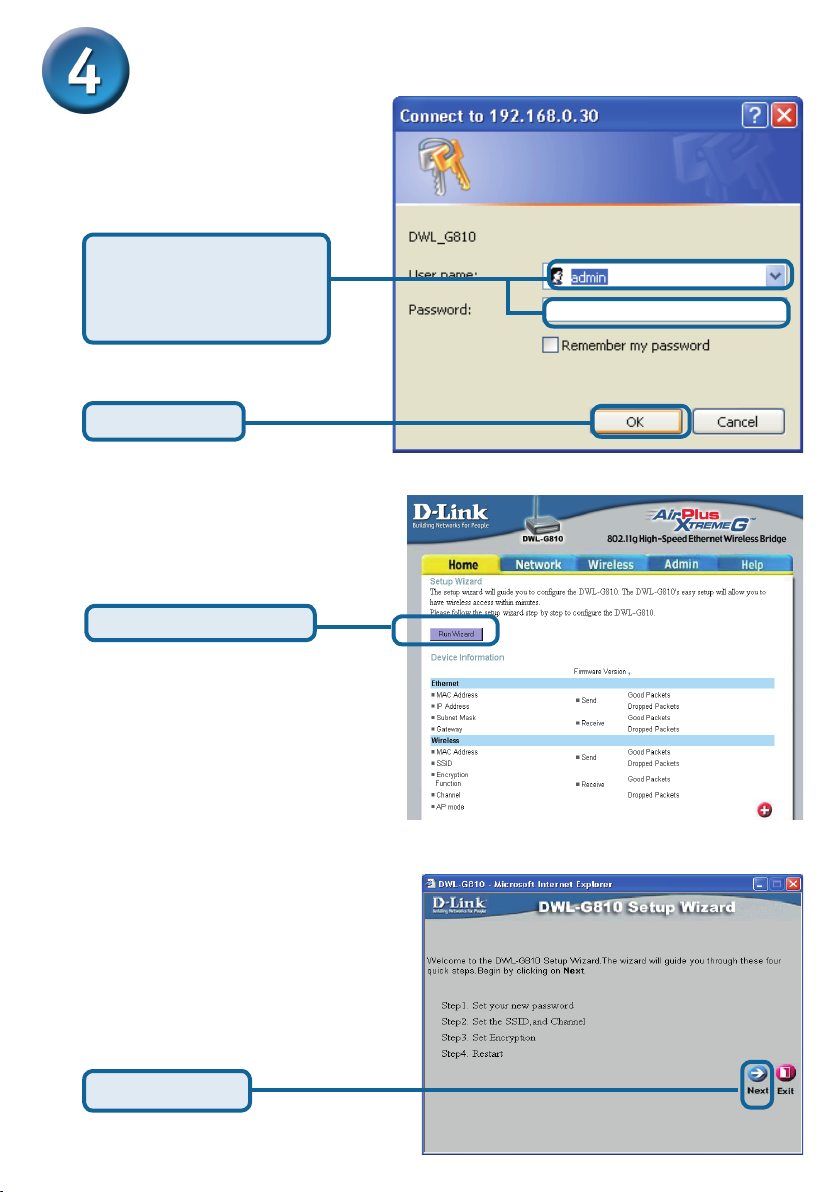

Появится экран для
регистрации пользователя
для доступа к устройству.
После того, как вы получили
доступ к управлению, перед
вами появится экран Home.
Нажмите Run Wizard
Вы увидите
следующий экран:
Наберите“admin” в
поле для ввода имени,
поле для ввода пароля
оставьте пустым.
Нажмите OK
Нажмите Next

19

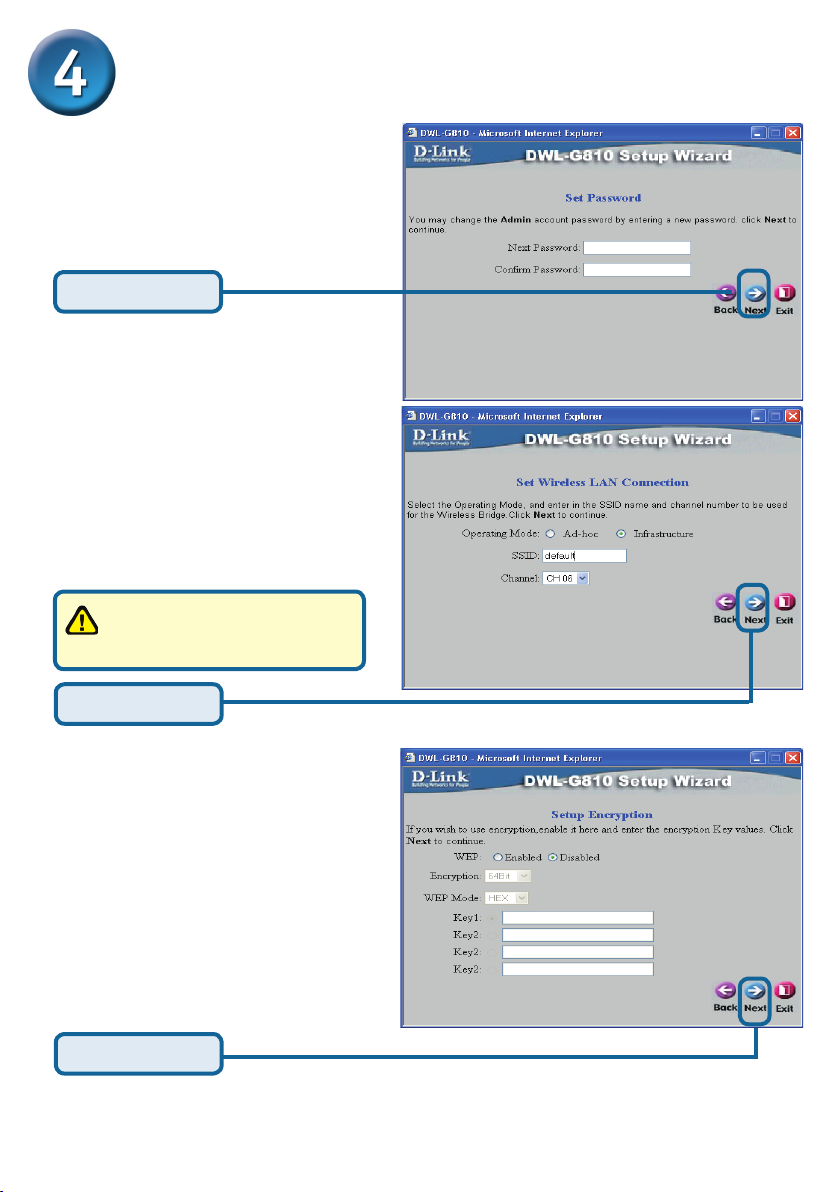

Шаг 1 – Установите
новый пароль. У Вас есть
возможность установить
пароль.
Шаг 2 – Настройка беспроводного
интерфейса
Принятые по умолчанию настройки
беспроводной сети следующие:
SSID = default
Channel = 6
Operating Mode = Infrastructure
Шаг 3 – Шифрование
DWL-G810 обеспечивает два
уровня беспроводного шифрования
- 64-битное, и 128-битное.
Для установки #2
выберите режим работы
Ad-hoc.
Продолжение…
Нажмите Next
Нажмите Next
Нажмите Next

20
Настройка конфигурации DWL-G810 завершена.
Нажмите Restart
