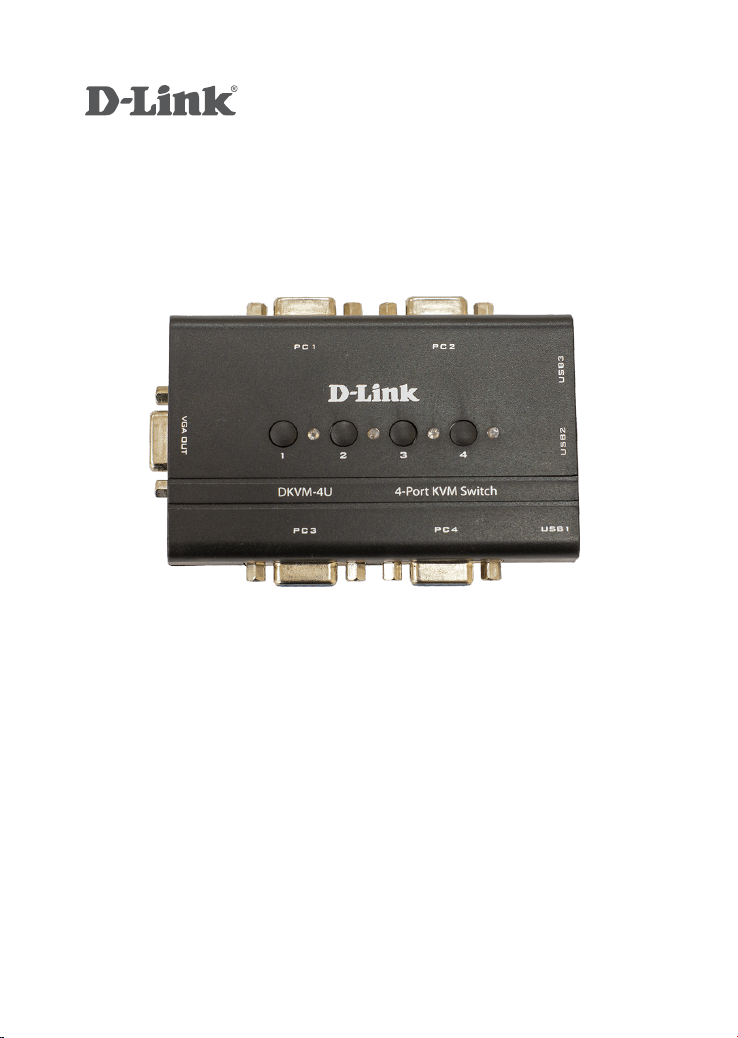

D-Link DKVM-4U User manual

DKVM-4U
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
4-ПОРТОВЫЙ KVM-ПЕРЕКЛЮЧАТЕЛЬ С ПОРТАМИ VGA И USB
4-PORT USB KVM SWITCH
QUICK INSTALLATION GUIDE

DKVM-4U 2
ENGLISH
The DKVM-4U supports hot-plugging. You don't need to turn your computers off before installing
the device.
Installing the DKVM-4U
Package Contents
4-PORT USB KVM SWITCH
DKVM-4U
KVM CABLE WITH VGA AND USB (X 2)

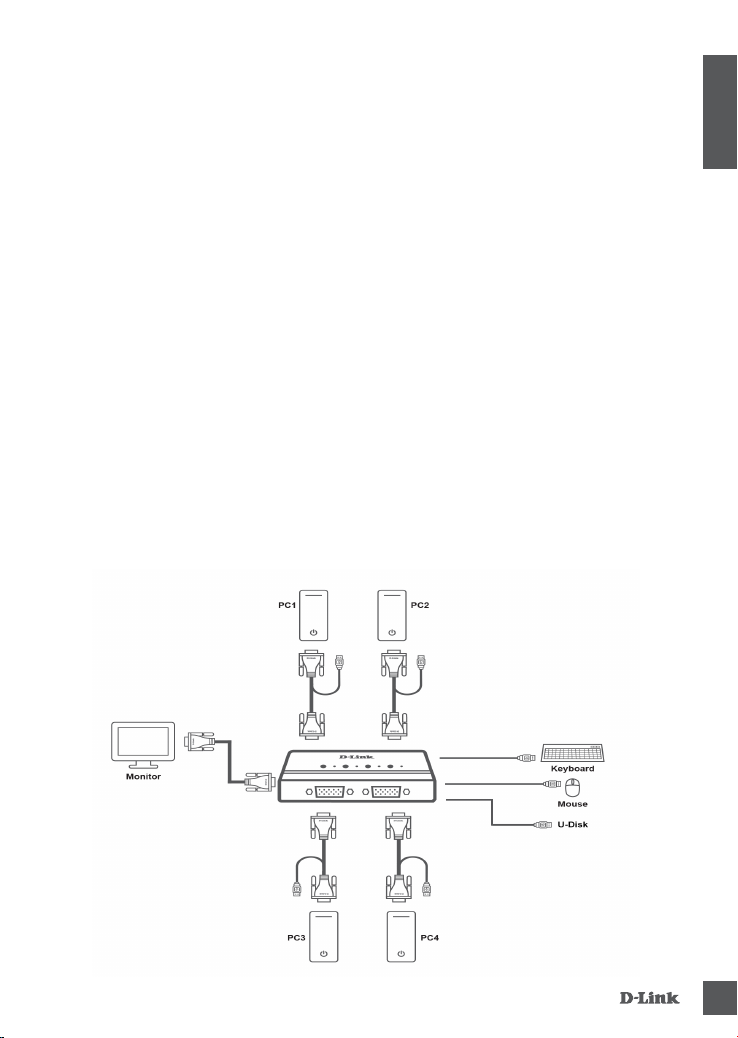

CONNECT THE DKVM-4U TO YOUR COMPUTERS
If any of these items are missing from your packaging, please contact your reseller.
A. Attach your USB keyboard connector to the console USB port of DKVM-4U.
B. Attach your USB mouse connector to the console USB port of DKVM-4U.
C. Attach your monitor's HDB 15 VGA connector to the console port of DKVM-4U.
D. Attach the KVM cable (VGA connector) to the VGA port located on the DKVM-4U.
The following steps below apply to each computer that you are using with your DKVM-4U.
E. Attach the KVM cable (USB connector) to the USB port located on the back of
your computer case.
F. Attach the KVM cable (VGA connector) to the VGA port located on the back of your computer
case.
Installation of the DKVM-4U is now complete.
QUICK INSTALLATION GUIDE

DKVM-4U
3
ENGLISH
Hot Keys
The DKVM-4U features the 1, 2, 3, 4 buttons located on the top panel to switch quickly and easily
between your computers.
You can also use keyboard Scroll Lock to switch between your computers. Press the
key twice within 2 seconds to enter Hot Key switching mode. A beep confirms that the Hot Key
Press ... Enter Hot Key Mode
...then press /2/3/4Switch to PC1 / PC2 / PC3 / PC4
...then press

Switch to previous PC
...then press

Switch to next PC
...then press Start autoscan mode, which will switch to the next PC
automatically after scan interval expires
...then press ESC key
Stop autoscan mode
Switching with the DKVM-4U
Hot Keys
Note: Don't switch PC without finishing PC boot-up.
mode is activated.
...then press Toggle the audible beep conrmations on and off
Note:
1. In some cases the delays in a response to user's operations can occur. Such delays are
related to waiting for data synchronization between your device and PC.
2. The USB device will be initialized again every time when switching to a different port.
3. The speed of switching depends on the PC speed.
4. The DKVM-4U port can't be selected if the PC is not connected to this port.

4
ENGLISH
Troubleshooting
DKVM-4U
1. WHEN TURNING THE COMPUTER ON, THE KEYBOARD IS NOT DETECTED, OR A
KEYBOARD / MOUSE ERROR MESSAGE IS DISPLAYED.
If the computer's BIOS does not support USB boot-up, the system may be unable to detect the
mouse and keyboard during startup. Please ensure that your PC BIOS supports USB boot-up,
and upgrade your PC's rmware if necessary.
2. THE COMPUTER'S BIOS IS CORRECTLY CONFIGURED BUT THE COMPUTER IS STILL
UNABLE TO DETECT THE MOUSE AND KEYBOARD.
Be sure to directly connect the USB KVM switch to USB port on the PC's motherboard rather than
through a port on a PCI card, Card Bus, or USB Hub.
3. WHEN SWITCHING TO PC2, THE COMPUTER STILL DISPLAYS PC1.
The KVM switch may not function correctly while a computer is powered off or still booting up.
Ensure that the second PC is powered on and use the hot key to switch between computers.
4.
THE IMAGE ON MY MONITOR IS NOT CLEAR.
Check the following:
- Verify that all video monitor cables are inserted properly.
- Try lowering the resolution and refresh rate of your monitor.
- Try using a shorter video cable.
- Try rescanning for VGA signal from monitor again.

5
РУССКИЙ
Установка DKVM-4U
Комплект поставки
4-ПОРТОВЫЙ KVM-ПЕРЕКЛЮЧАТЕЛЬ С ПОРТАМИ VGA И USB
DKVM-4U
2 КАБЕЛЯ KVM С РАЗЪЕМАМИ VGA И USB
ДЛЯ ПОДКЛЮЧЕНИЯ DKVM-4U К КОМПЬЮТЕРАМ
Если что-либо из перечисленного отсутствует, обратитесь к Вашему поставщику.
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
DKVM-4U
DKVM-4U поддерживает возможность «горячего» подключения - выполнять установку устройства
можно не выключая компьютеры.

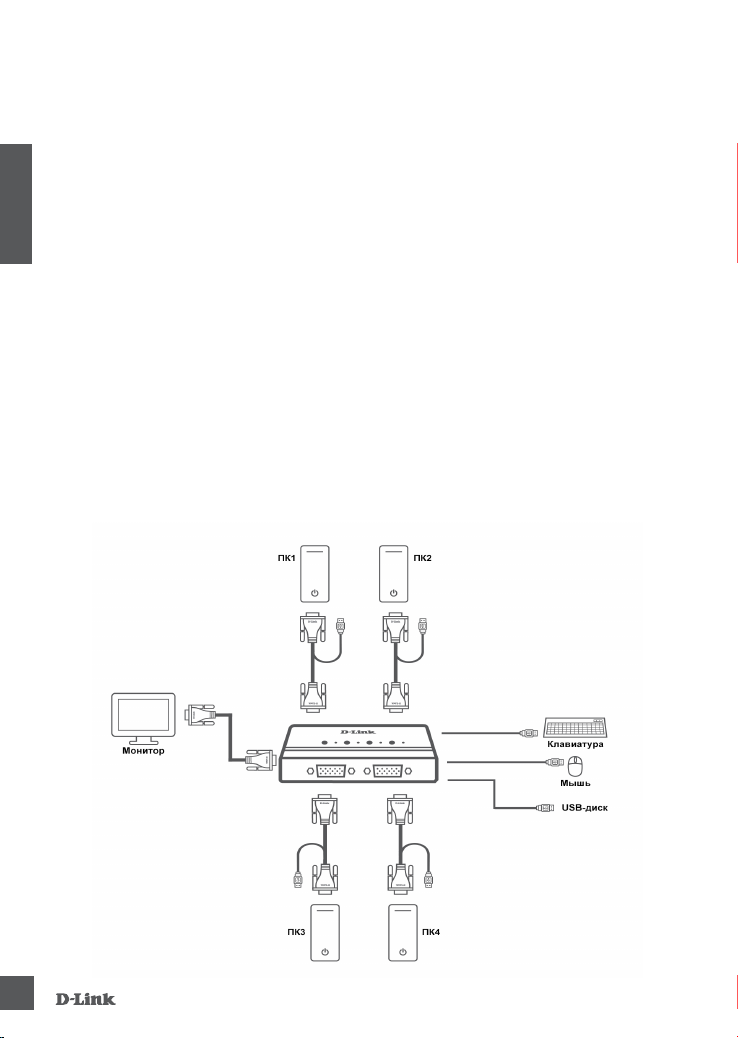

A. Подключите разъем клавиатуры USB к консольному порту USB на DKVM-4U.
Б. Подключите разъем мыши USB к консольному порту USB на DKVM-4U.
В. Подключите 15-контактный HDB-разъем VGA-кабеля, подключенного к монитору, к
Г. Подключите VGA-разъем KVM-кабеля к VGA-порту на DKVM-4U.
Шаги, описанные ниже, выполняются для каждого компьютера, подключаемого к DKVM-4U.
Д. Подключите разъем USB KVM-кабеля к порту USB на задней панели корпуса компьютера.
Е. Подключите VGA-разъем KVM-кабеля к VGA-порту на задней панели корпуса компьютера.
Установка DKVM-4U завершена.
консольному VGA-порту на DKVM-4U.

6
РУССКИЙ
В течение 2 секунд дважды нажмите клавишу Scroll Lock
клавиши», после чего раздастся звуковой сигнал, оповещающий об активации режима
Нажмите ... Включение режима «Горячие клавиши»
...затем нажмите /2/3/4Переключение на ПК1 / ПК2 / ПК3 / ПК4
...затем нажмите

Переключение на предыдущий ПК
...затем нажмите

Переключение на следующий ПК
...затем нажмите 
Переход в режим автоматического
сканирования, который позволяет
автоматически переключиться на следующий
ПК по истечении интервала сканирования
...затем нажмите клавишу ESC
Выход из режима автоматического
сканирования
DKVM-4U
DKVM-4U позволяет быстро и просто переключаться между компьютерами с помощью кнопок
1, 2, 3, 4, расположенных на верхней панели устройства.
Переключаться между компьютерами также можно с помощью «горячих клавиш».
Переключение между компьютерами
«Горячие клавиши»
Поиск и устранение неисправностей
Примечание: Не переключайте компьютер не дождавшись завершения его загрузки.
«Горячие клавиши».
для включения режима «Горячие
1. ПРИ ВКЛЮЧЕНИИ КОМПЬЮТЕРА НЕ ОБНАРУЖЕНА КЛАВИАТУРА ИЛИ
ПОЯВЛЯЕТСЯ СООБЩЕНИЕ ОБ ОШИБКЕ КЛАВИАТУРЫ/МЫШИ.
Если BIOS компьютера не поддерживает загрузку с USB-устройств, система может не
обнаружить мышь и клавиатуру во время запуска. Убедитесь, что BIOS компьютера
поддерживает загрузку с USB-устройств, а также обновите программное обеспечение
компьютера, если это необходимо.
2. СИСТЕМА BIOS КОМПЬЮТЕРА НАСТРОЕНА КОРРЕКТНО, НО КОМПЬЮТЕР
ПО-ПРЕЖНЕМУ НЕ ОБНАРУЖИВАЕТ МЫШЬ И КЛАВИАТУРУ.
Убедитесь в том, что KVM-переключатель подключен непосредственно к USB-порту
материнской платы компьютера, а не через PCI-карту, CardBus или USB-концентратор.
...затем нажмите Включение/отключение звукового сигнала
подтверждения
Примечания:
1. В некоторых случаях возможны задержки в реакции на действия пользователя, связанные
с ожиданием синхронизации данных между устройством и ПК.
2. При каждом переключении на другой порт USB-устройство будет инициализироваться заново.
3. Скорость переключения зависит от быстродействия ПК.
4. Порт KVM-переключателя, к которому не подключен ПК, не доступен для выбора.

7
РУССКИЙ
ПРАВИЛА И УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
Внимательно прочитайте данный раздел перед установкой и подключением устройства.
Убедитесь, что устройство и кабели не имеют механических повреждений. Устройство
должно быть использовано только по назначению, в соответствии с кратким руководством
по установке.
Устройство предназначено для эксплуатации в сухом, чистом, не запыленном и хорошо
проветриваемом помещении с нормальной влажностью, в стороне от мощных источников
тепла. Не используйте его на улице и в местах с повышенной влажностью. Не размещайте
на устройстве посторонние предметы. Вентиляционные отверстия устройства должны
быть открыты. Температура окружающей среды в непосредственной близости от
устройства и внутри его корпуса должна быть в пределах от 0 до +50 °С.
Электропитание должно соответствовать параметрам электропитания, указанным в
технических характеристиках устройства.
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли
отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не
используйте жидкие/аэрозольные очистители или магнитные/статические устройства для
очистки. Избегайте попадания влаги в устройство.
Срок службы устройства – 2 года.
Гарантийный период исчисляется с момента приобретения устройства у официального
дилера на территории России и стран СНГ и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты
производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного
номера, указанного на наклейке с техническими данными.
Год: 9 - 2009, A - 2010, B - 2011, ..., G - 2016, H - 2017, I - 2018.
Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
DKVM-4U
Производитель гарантирует отсутствие производственных дефектов и неисправностей Оборудования
и несет ответственность по гарантийным обязательствам в соответствии с законодательством Российской
Федерации.
4.
Выполните следующие действия:
- Убедитесь, что все видеокабели подключены надлежащим образом.
- Попробуйте снизить разрешение и скорость обновления изображения на мониторе.
- Попробуйте использовать видеокабель меньшей длины.
- Попробуйте выполнить повторное сканирование для VGA-сигнала с монитора.
ИЗОБРАЖЕНИЕ НА МОНИТОРЕ НЕЧЕТКОЕ.
Производитель не несет ответственности за совместимость своего Программного Обеспечения с любыми
аппаратными или программными средствами, поставляемыми другими производителями, если иное не
оговорено в прилагаемой Документации.
Ни при каких обстоятельствах Производитель не несет ответственности за любые убытки, включая потерю
данных, потерю прибыли и другие случайные, последовательные или косвенные убытки, возникшие вследствие
некорректных действий по установке, сопровождению, эксплуатации, либо связанных с производительностью,
выходом из строя или временной неработоспособностью Оборудования.
3. ПРИ ПЕРЕКЛЮЧЕНИИ НА КОМПЬЮТЕР 2 ПО-ПРЕЖНЕМУ ОТОБРАЖАЕТСЯ
КОМПЬЮТЕР 1.
KVM-переключатель может функционировать некорректно во время выключения
компьютера или загрузки. Убедитесь, что питание второго компьютера включено, и
используйте «горячие клавиши» для переключения между компьютерами.

8
РУССКИЙ
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Изготовитель:
Д-Линк Корпорейшн, 114, Тайвань, Тайпей, Нэйху Дистрикт, Шинху 3-Роуд, № 289
Уполномоченный представитель, импортер:
ООО “Д-Линк Трейд”
390043, г. Рязань, пр. Шабулина, д.16
Тел.: [phone]
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вес
725 г
Размеры (Д x Ш x В)
100 x 65 x 27 мм
Порты для подключения ПК
4 порта VGA
Порты для подключения консоли управления
Монитор (локальный): VGA
Клавиатура (локальная): USB Type-A
Мышь (локальная): USB Type-A
Питание
Не требует внешнего
Температура
Рабочая: от 0 до 50 C
Хранения: от -20 до 60 C
Влажность
o
o
Адрес офиса в России:
Производитель не несет ответственности за дефекты и неисправности Оборудования, возникшие в результате:
- несоблюдения правил транспортировки и условий хранения, технических требований по размещению и эксплуатации;
- неправильных действий, использования Оборудования не по назначению, несоблюдения инструкций по эксплуатации;
- механических воздействий (Оборудование с явными механическими повреждениями, трещинами, сколами на корпусе
и внутри устройства, сломанными контактами разъемов);
- действиями обстоятельств непреодолимой силы (таких как пожар, наводнение, землетрясение и др. или влияния
случайных внешних факторов, как броски напряжения и пр.).
DKVM-4U
адаптера питания
От 0% до 80% без конденсата
Порт для подключения U-Disk
USB Type-A
Производитель не несет ответственности по гарантии в случае, если произведенные им тестирование и/или
анализ показали, что заявленный дефект в изделии отсутствует, либо он возник вследствие нарушения правил
установки или условий эксплуатации, а также любых действий, связанных с попытками добиться от устройства
выполнения функций, не заявленных Производителем.
