D-Link AirPremier N DAP-2360 User manual

This document will guide you through the basic installation
process for your new D-Link Wireless N Access Point.
DAP-2360
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
AirPremier N PoE Access Point
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
DAP-2360_A1_QIG_v1.00(EU).indd 1 2011/9/15 下午 05:04:41

D-Link DAP-2360 Quick Install Guide
2
ENGLISH
DAP-2360 Quick Install Guide
This installation guide provides basic instructions for installing the DAP-2360 Wireless
Access Point on your network. For additional information about how to use the Access
Point, please see the User’s Manual which is available on the CD included in this
package or from the D-Link support website.
System Requirements
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating systems
• Installed Ethernet Adapter
• Internet Explorer version 7.0 or Firefox 3.0 and above
1. Package Contents
DAP-2360 802.11n Access Point
Manual and Software on CD-ROM
Power Adapter
Mounting Plate
Ethernet Cable
If any of the above items are missing, please contact your reseller.
Safety Notice:
Installation and servicing should be done by certied technicians so as to conform to all
local codes and prevent voiding your warranty.
DAP-2360_A1_QIG_v1.00(EU).indd 2 2011/9/15 下午 05:04:41

D-Link DAP-2360 Quick Install Guide
3
ENGLISH
RESET
LAN(PoE)
5V 2.5A

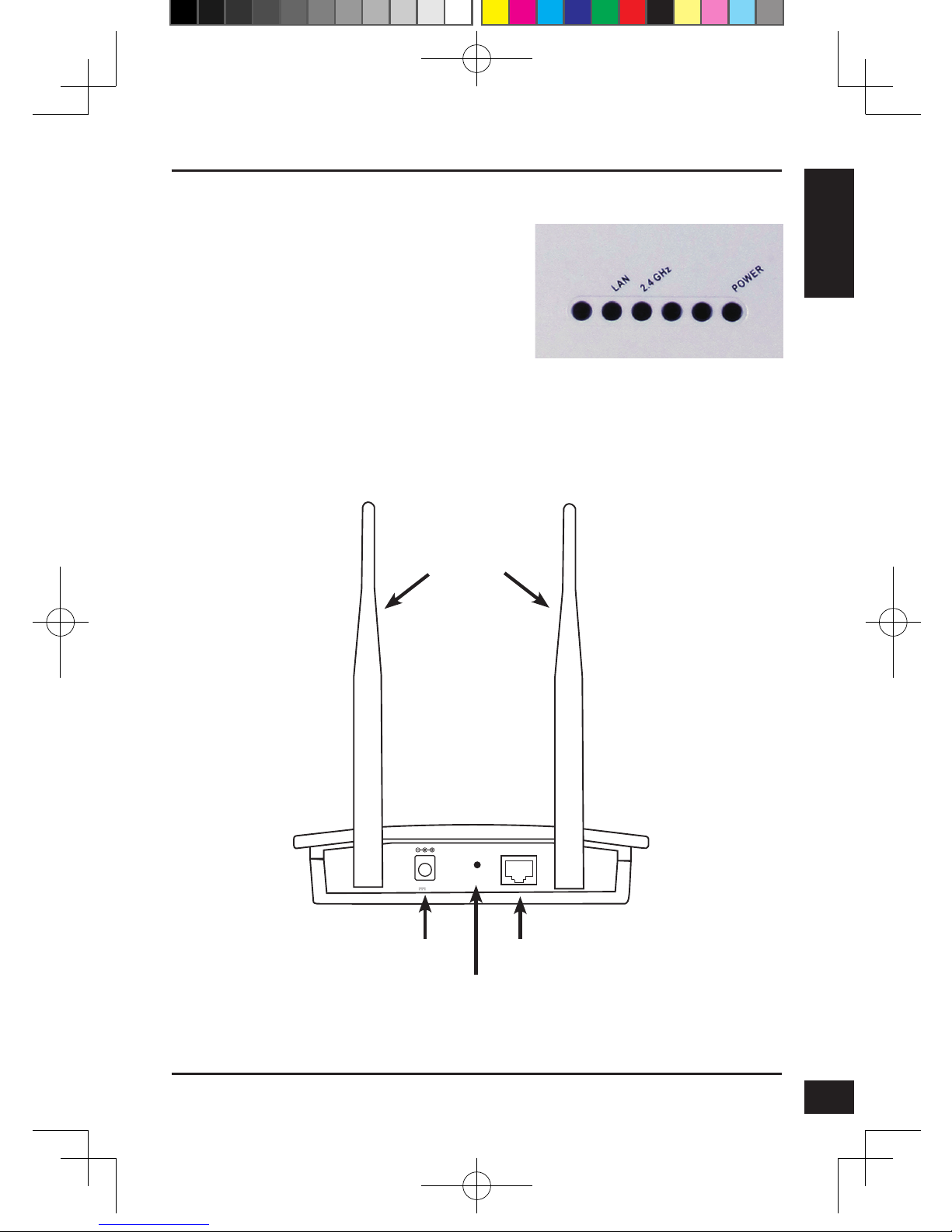

2. Hardware Overview
3. Hardware Installation
LAN - Solid light when the Ethernet port is connected
to a working port, such as a router or switch. The light
will blink when there is traffic through LAN port.
2.4 GHz - When lit, the access point is operating at
2.4GHz. This light will blink when there is wireless
traffic.
POWER - The light will blink during boot up. Once solid, the access point is ready.
Antennas
Power Receptor
Reset
LAN Port (PoE)
DAP-2360_A1_QIG_v1.00(EU).indd 3 2011/9/15 下午 05:04:42

D-Link DAP-2360 Quick Install Guide
4
ENGLISH

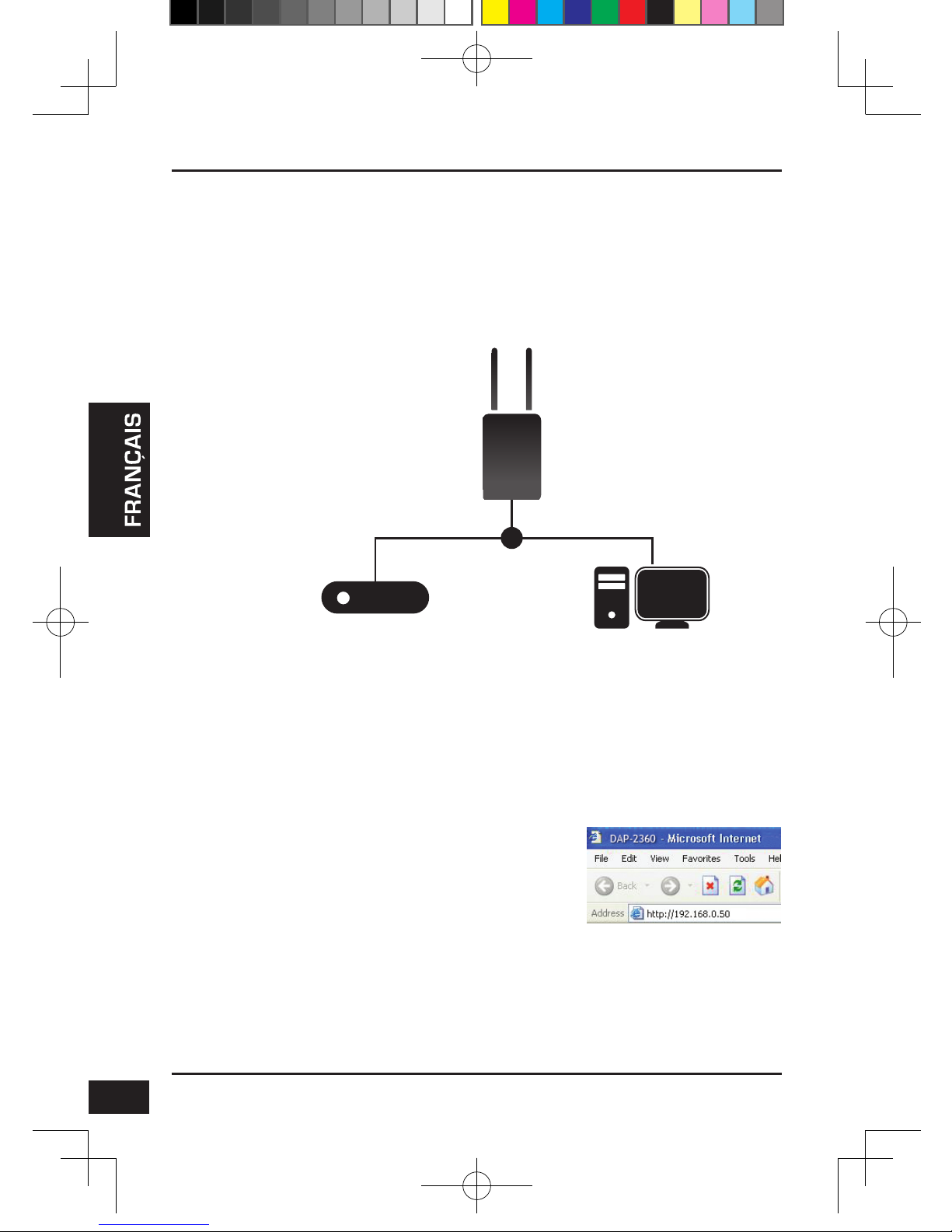

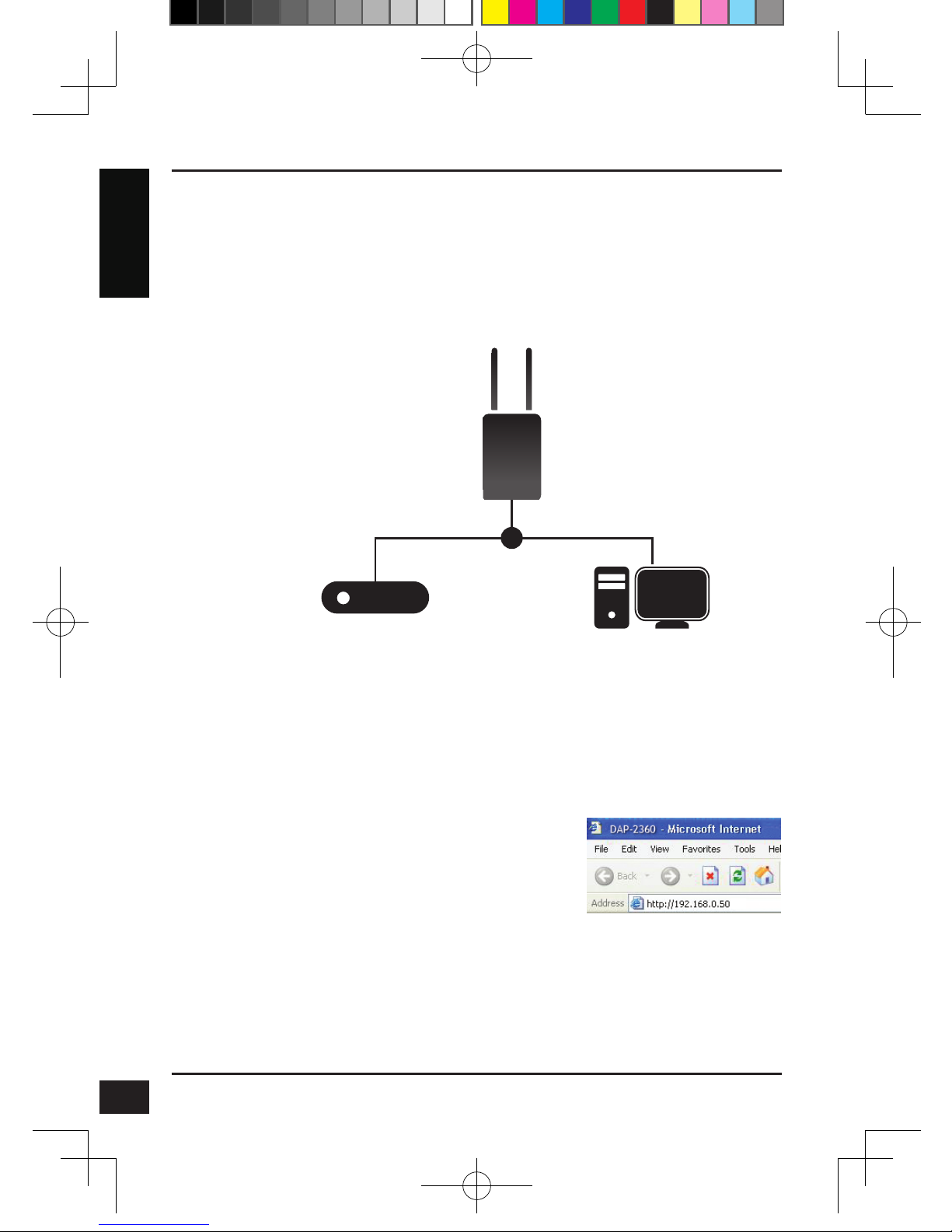

To power the access point, you can use one of the following methods:
1. Use the supplied power adapter
2. Connect one end of your Ethernet cable into the LAN (PoE) port on the DAP-2360
and the other end into one port on a PoE switch.
To setup and manage the DAP-2360 from a computer, use one of the following methods:
1. Connect a straight through Ethernet cable between the access point and your
computer.
2. Connect the access point to a switch or router and use a computer from a
computer that is also connected to that switch or router.
3. Please start your web browser program, type the
IP address of the device (http://192.168.0.50) and
press Enter. Make sure that the IP addresses of the
device and your computer are in the same subnet.
Then, refer to the Manual for conguration.
OR
Computer
PoE Switch
DAP-2360
DAP-2360_A1_QIG_v1.00(EU).indd 4 2011/9/15 下午 05:04:42

D-Link DAP-2360 Quick Install Guide 5
ENGLISH

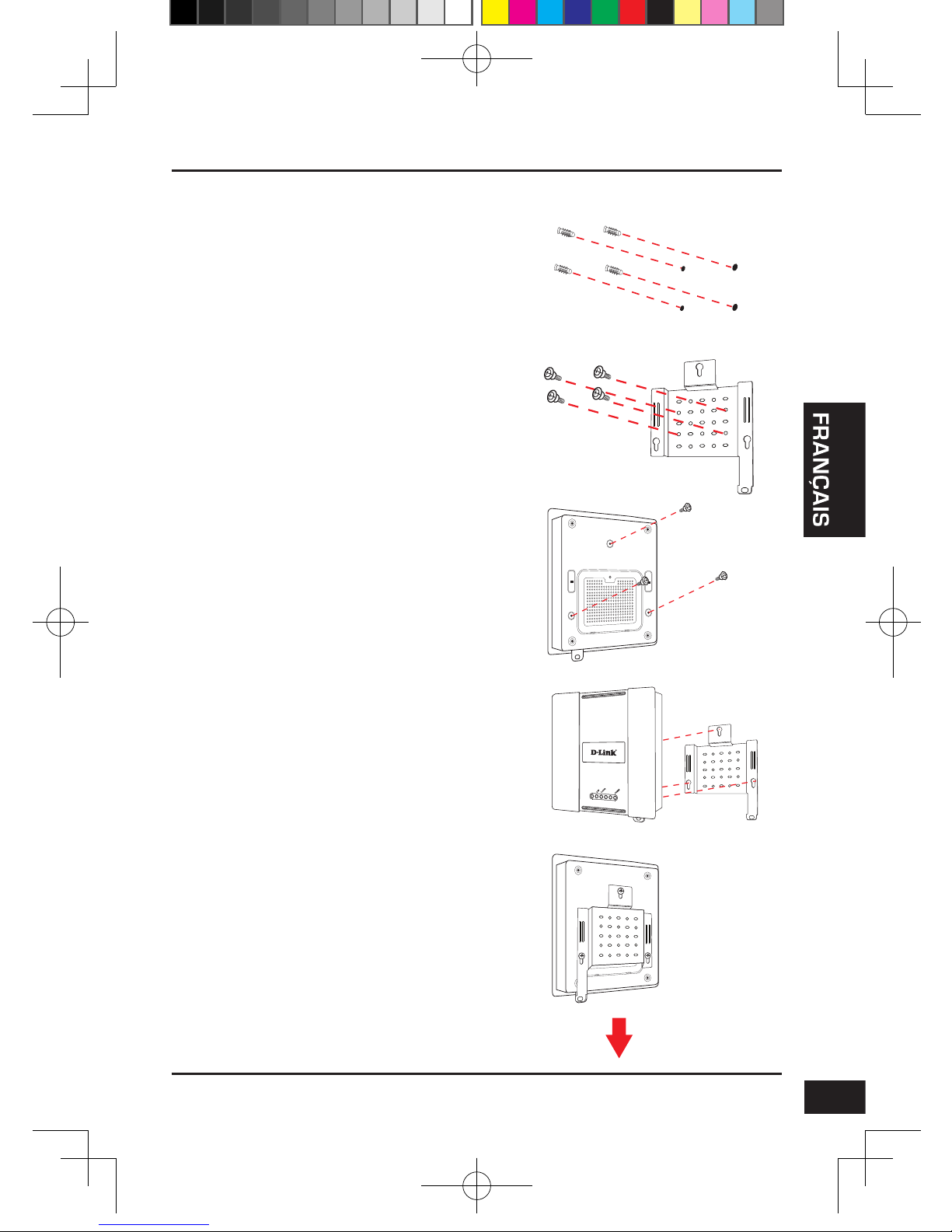

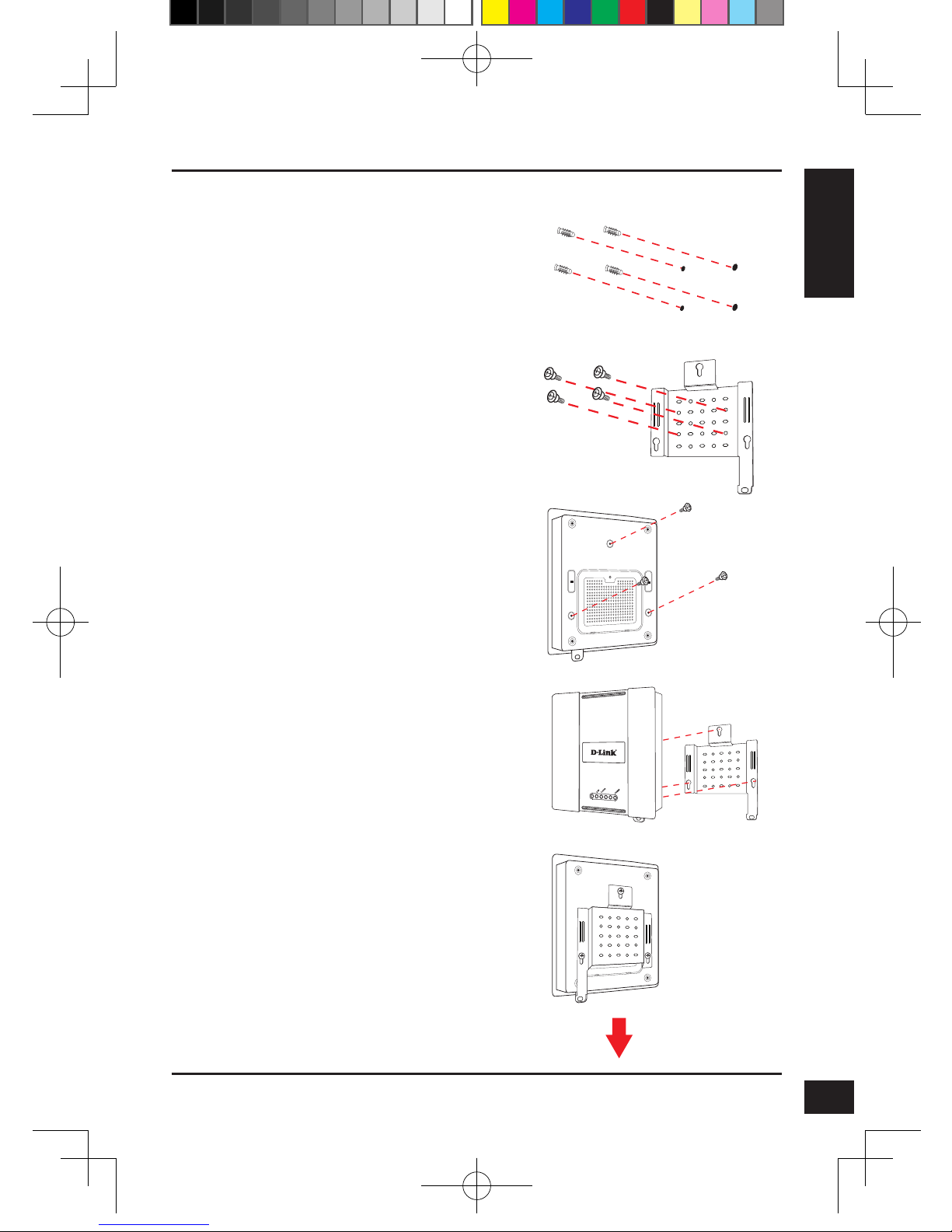

4. Mounting Plate Assembly
Step 1: Insert provided wall anchors in
the wall where the mounting plate will be
attached.
Step 2: Use the provided screws to secure
the mounting plate on the wall.
Step 3: Attach the remaining screws
securely to the back of the DAP-2360.
Step 4: Attach the DAP-2360 to the
mounting plate.
Step 5: Slide the DAP-2360 down into the
grooves on the mounting plate to secure it
to the plate.
DAP-2360_A1_QIG_v1.00(EU).indd 5 2011/9/15 下午 05:04:46

D-Link DAP-2360 Quick Install Guide
6
ENGLISH

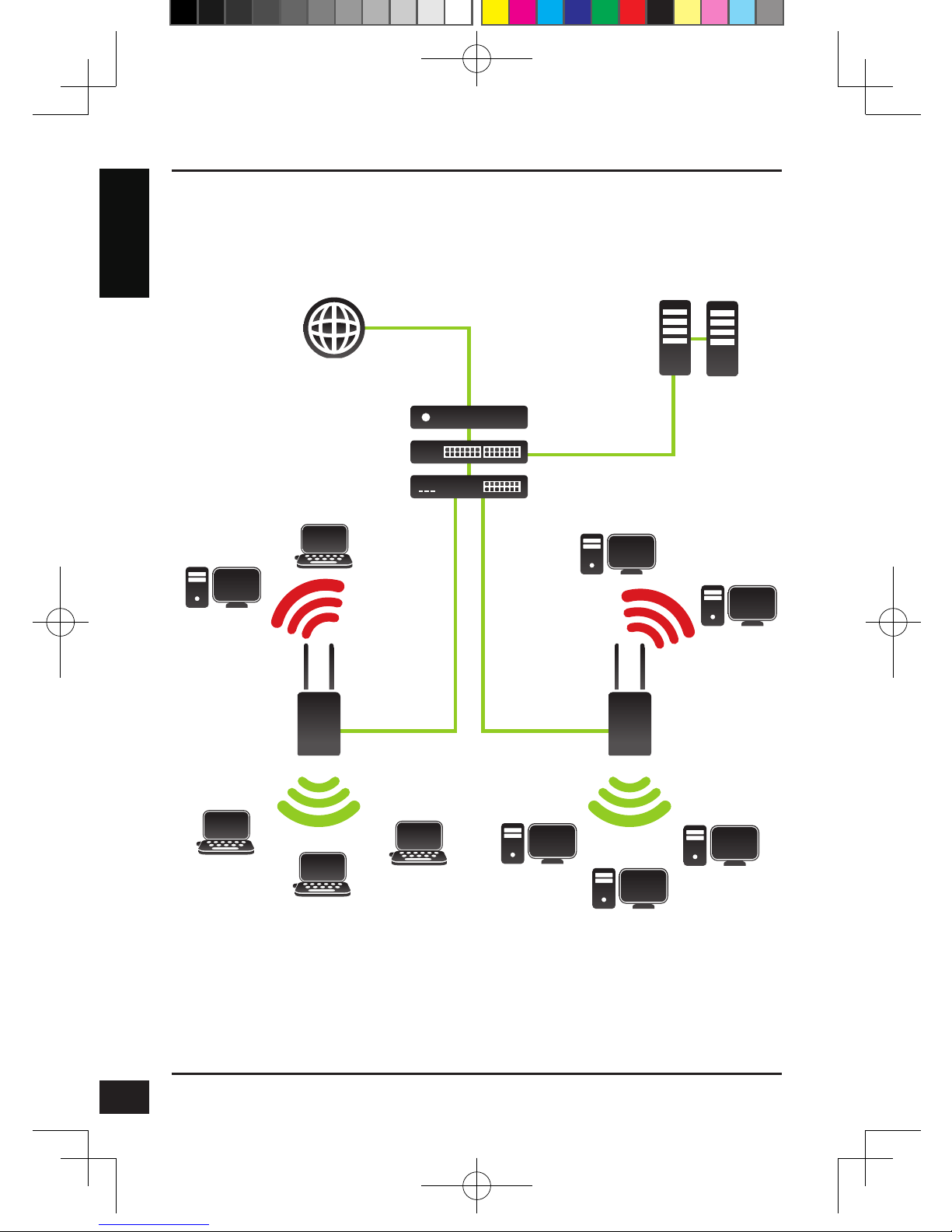

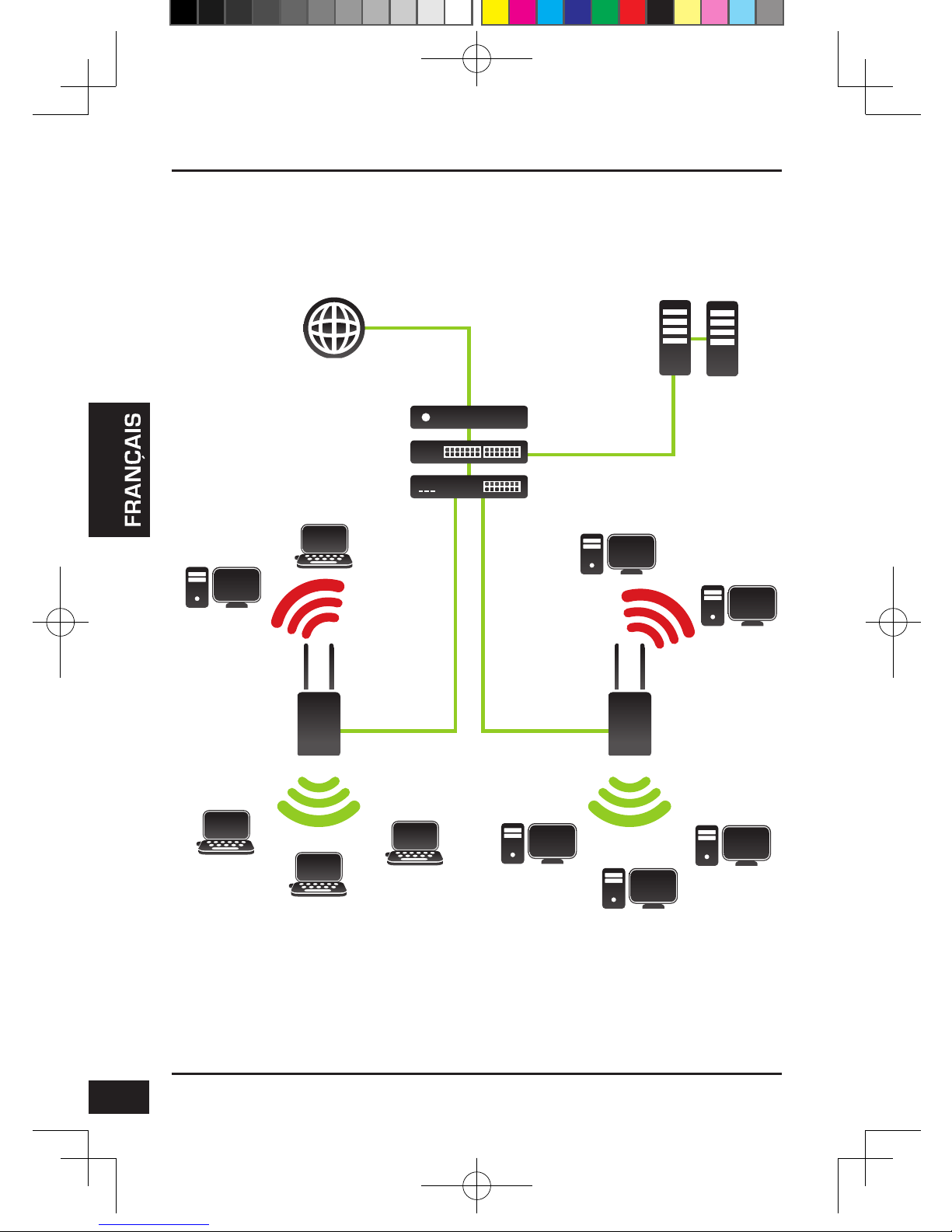

5. Your Setup is Complete
When you have completed the steps in this Installation Guide and congured your for
your network, your network should look similar to this:
* Maximum Wireless signal rate derived from IEEE 802.11n specications. Actual data throughput will vary.
Network conditions and environmental factors, including volume of network trafc, building materials and
construction, and network overhead lower actual data throughput rate.
T1
RADIU Server
Computer 3 with
Wireless N Adapter
Computer 1 with
Wireless N Adapter
Computer 2 with
Wireless N Adapter
Computer 5 with
Wireless N Adapter
Computer 6 with
Wireless N Adapter
Computer 7 with
Wireless N Adapter
Computer 8 with
Wireless N Adapter
Computer 9 with
Wireless N Adapter
Computer 10 with
Wireless N Adapter
Computer 4 with
Wireless N Adapter
PoE Switch
Business-class Router
Managed Switch
DAP-2360DAP-2360
DAP-2360_A1_QIG_v1.00(EU).indd 6 2011/9/15 下午 05:04:46

D-Link DAP-2360 Quick Install Guide 7
ENGLISH
Computer 4 with
Wireless N Adapter
TECHNICAL SUPPORT
United Kingdom (Mon-Fri) website: http://www.dlink.co.uk FTP: ftp://ftp.dlink.co.uk
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri)
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times
DAP-2360_A1_QIG_v1.00(EU).indd 7 2011/9/15 下午 05:04:46

D-Link DAP-2360 Quick Install Guide
8
DAP-2360
Schnellinstallationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des
DAP-2360 Wireless Access Point in Ihrem Netzwerk. Zusätzliche Informationen zur
Verwendung des Access Point nden Sie im Benutzerhandbuch, das Ihnen auf der CD,
die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Systemanforderungen
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• Computer mit Windows®, Macintosh® oder Linux-basierten Betriebssystemen
• Installierter Ethernet-Adapter
• Internet Explorer Version 7.0 oder Firefox 3.0 und höher
1. Packungsinhalt
DAP-2360 802.11n Access Point
CD-ROM mit Software und Handbuch
Netzteil (Stromadapter)
Montageplatte
Ethernetkabel
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
Sicherheitshinweis:
Installation und Wartungsarbeiten sollten nur von zertizierten Technikern
vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und
Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.
DAP-2360_A1_QIG_v1.00(EU).indd 8 2011/9/15 下午 05:04:46

D-Link DAP-2360 Quick Install Guide 9
RESET
LAN(PoE)
5V 2.5A

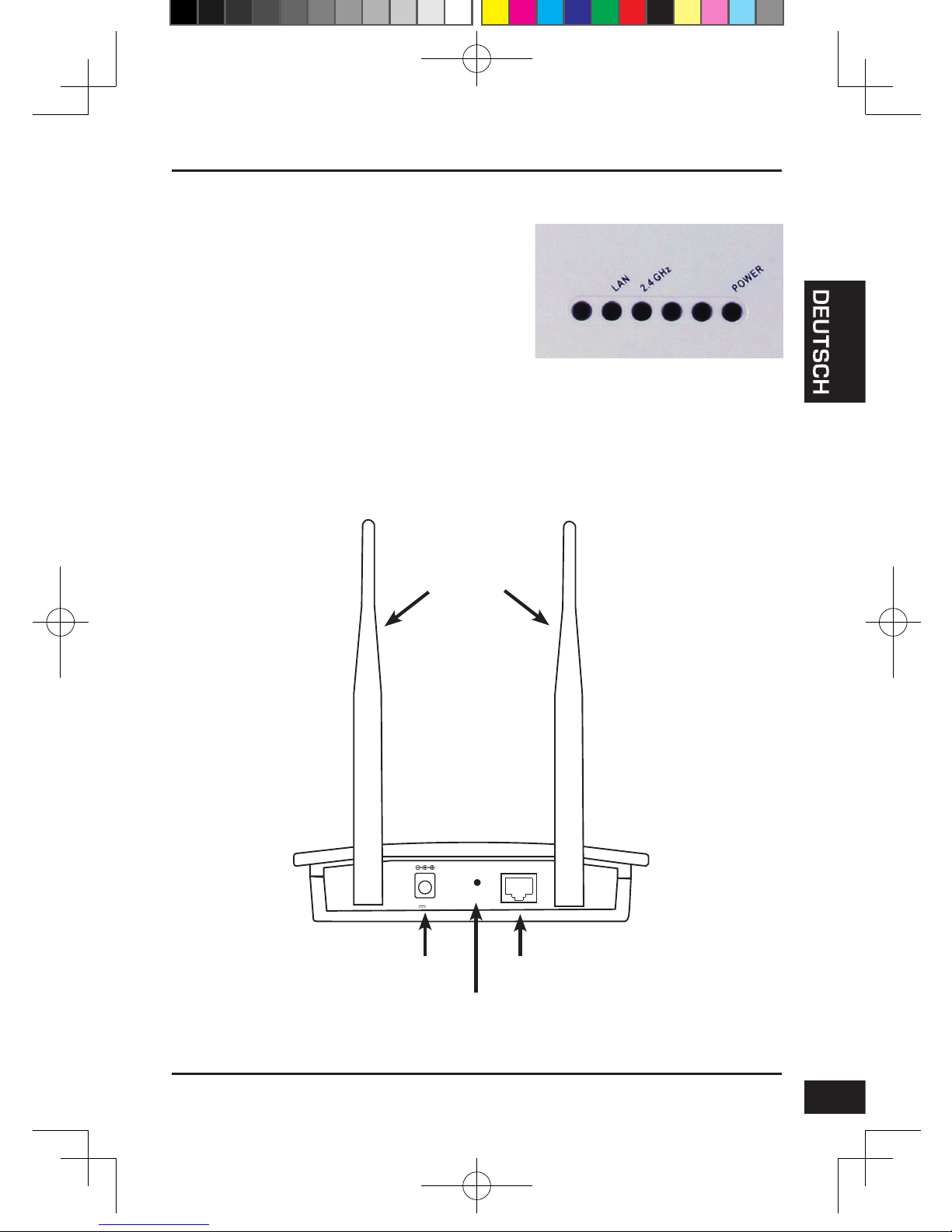

2. Hardware-Überblick
3. Hardware-Installation
LAN – Leuchtet durchgehend, wenn der Ethernet-
Port an einen ordnungsgemäß funktionierenden Port,
wie etwa einen Router oder Switch, angeschlossen
ist. Das Licht blinkt bei Datenverkehr über den LAN-
Port.
2,4 GHz – Leuchtet, wenn der Access Point im
2,4-GHz-Bereich betrieben wird. Dieses Licht blinkt
bei drahtlosem Datenverkehr.
POWER – Das Licht blinkt während des Hochfahrens. Sobald es durchgehend leuchtet, ist
der Access Point betriebsbereit.
Antennen
Adapterbuchse
Zurücksetzen
LAN-Port (PoE)
DAP-2360_A1_QIG_v1.00(EU).indd 9 2011/9/15 下午 05:04:48

D-Link DAP-2360 Quick Install Guide
10

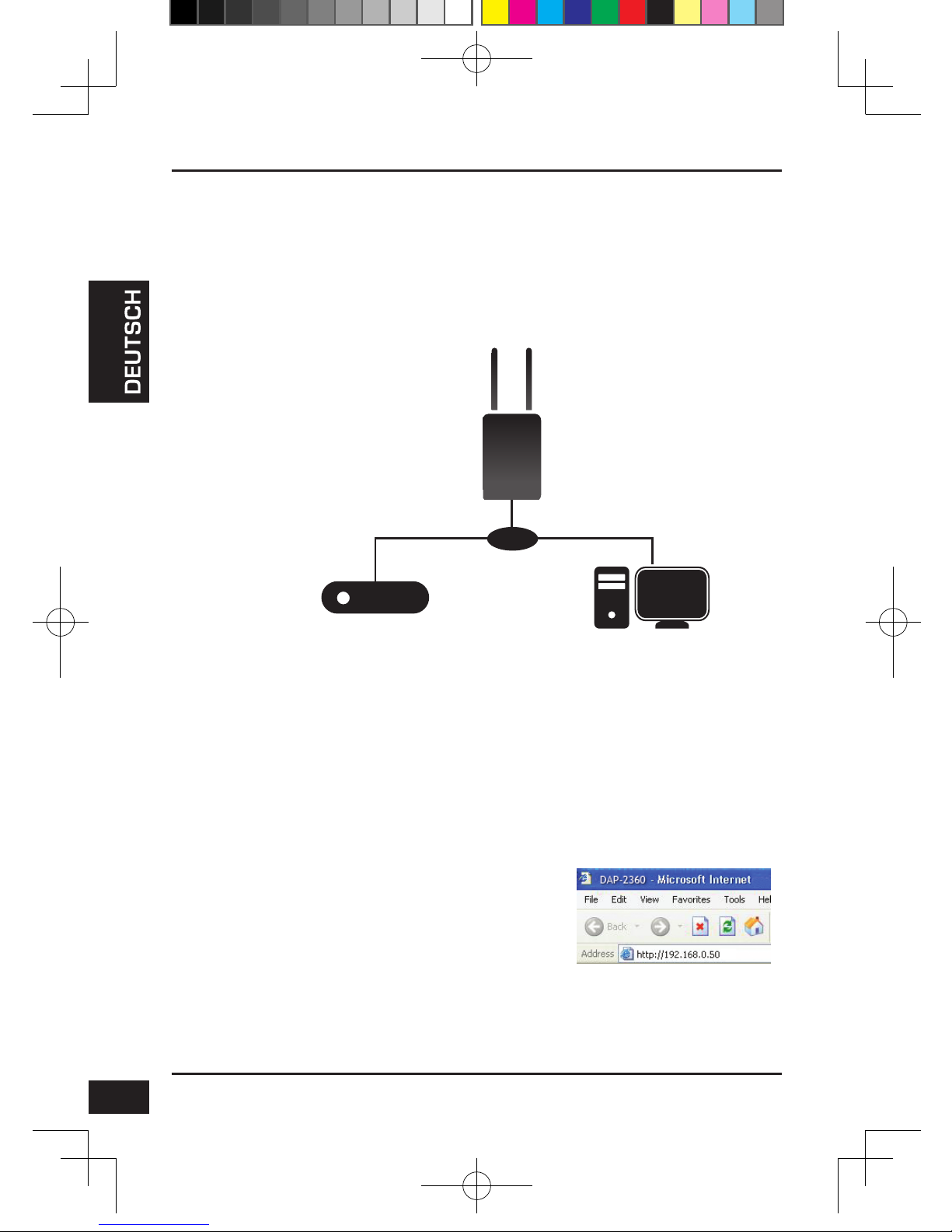

Zur Stromversorgung des Access Point wählen Sie eine der folgenden Optionen:
1. Verwenden Sie das mitgelieferte Netzteil (den Stromadapter).
2. Schließen Sie ein Ende Ihres Ethernetkabels an den LAN (PoE)-Port am DAP-
2360 und das andere Ende an einen Port auf einem PoE-Switch an.
Zum Kongurieren und Verwalten des DAP-2360 von einem Computer aus haben Sie
zwei Möglichkeiten:
1. Verwenden Sie ein gerades Ethernetkabel (auch Straight-Through-Kabel genannt)
zwischen dem Access Point und Ihrem Computer.
2. Schließen Sie den Access Point an einen Switch oder Router an und verwenden
Sie einen Computer, der ebenfalls an diesen Switch bzw. Router angeschlossen
ist.
3. Starten Sie Ihren Webbrowser, geben Sie die IP-
Adresse des Geräts (http://192.168.0.50) ein und
drücken Sie auf die Eingabetaste. Vergewissern
Sie sich, dass sich die IP-Adressen des Geräts
und Ihr Computer im gleichen Subnetz benden.
Alle weiteren Informationen zur Konguration
nden Sie im Handbuch.
ODER
Computer
PoE Switch
DAP-2360
DAP-2360_A1_QIG_v1.00(EU).indd 10 2011/9/15 下午 05:04:48

D-Link DAP-2360 Quick Install Guide 11

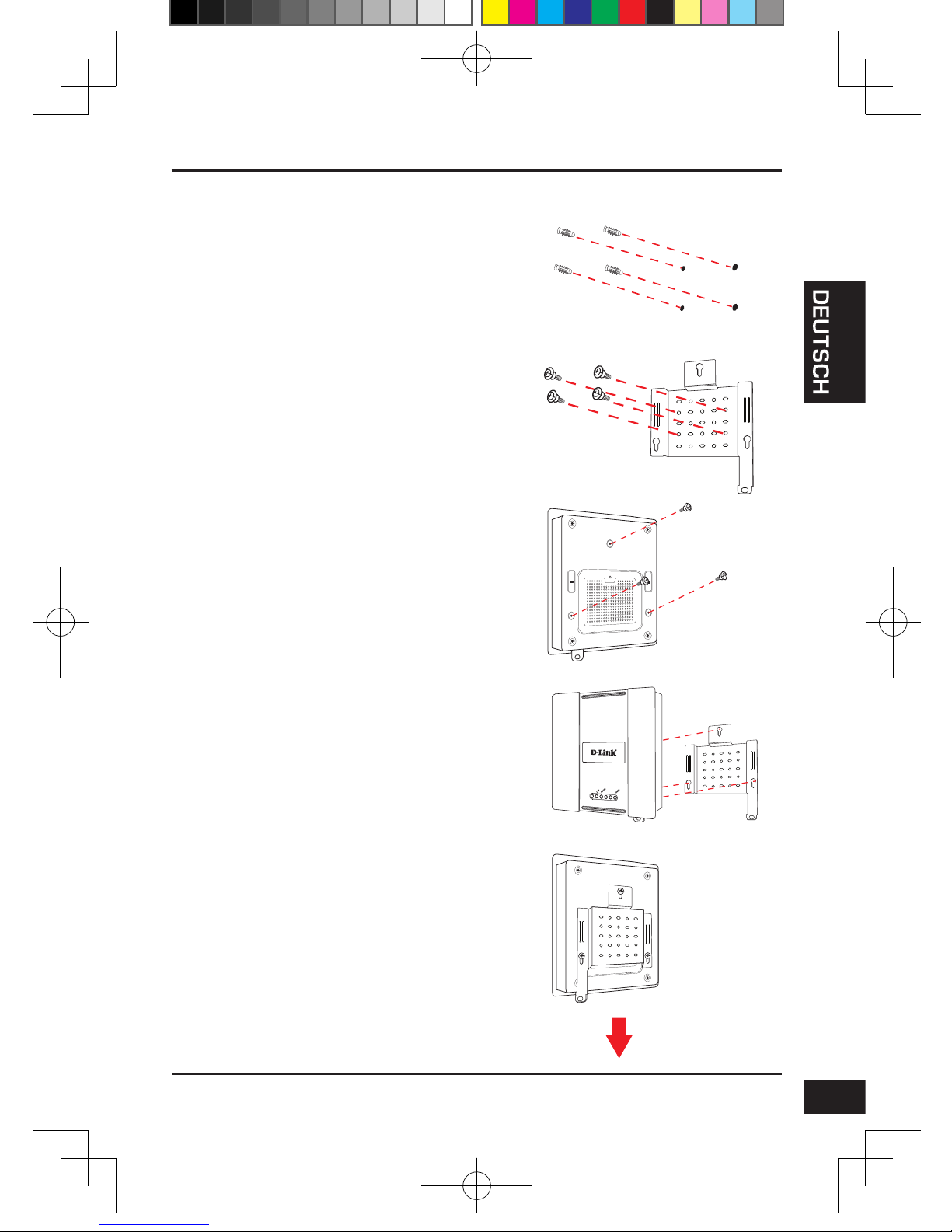

4. Befestigung der Montageplatte
Schritt 1: Bringen Sie die mitgelieferten
Dübel in der Wand an, wo die Montageplatte
befestigt werden soll.
Schritt 2: Befestigen Sie die Montageplatte
mit den mitgelieferten Schrauben an der
Wand.
Schritt 3: Drehen Sie die restlichen
Schrauben fest in die Rückseite des DAP-
2360 ein.
Schritt 4: Setzen Sie den DAP-2360 auf die
Montageplatte.
Schritt 5: Schieben Sie den DAP-2360
nach unten in die Rillen auf der Montage-
platte, um es an der Platte zu befestigen.
DAP-2360_A1_QIG_v1.00(EU).indd 11 2011/9/15 下午 05:04:52

D-Link DAP-2360 Quick Install Guide
12

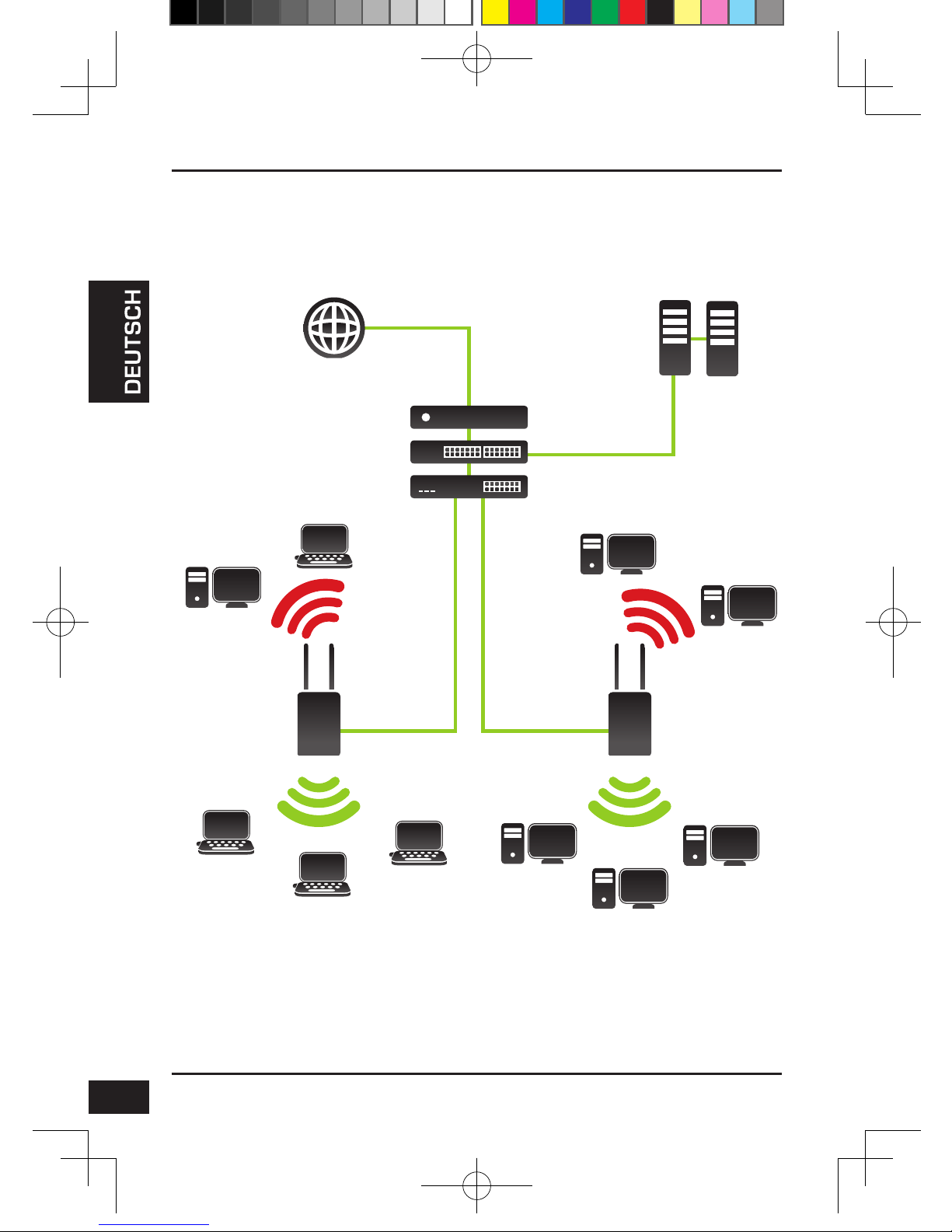

5. Ihr Setup ist abgeschlossen
Nach Durchführung der Schritte in dieser Installationsanleitung und der Konguration
Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen:
*Max. drahtlose Signalrate leitet sich aus den Spezikationen der Standards IEEE 802.11n ab. Der tat-
sächliche Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich Da-
tenverkehr im Netz, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken die
tatsächliche Datendurchsatzrate.
T1
RADIUS-Server
Computer 3 mit
Wireless N Adapter
Computer 1 mit
Wireless N Adapter
Computer 2 mit
Wireless N Adapter
Computer 5 mit
Wireless N Adapter
Computer 6 mit
Wireless N Adapter
Computer 7 mit
Wireless N Adapter
Computer 8 mit
Wireless N Adapter
Computer 9 mit
Wireless N Adapter
Computer 10 mit
Wireless N Adapter
Computer 4 mit
Wireless N Adapter
PoE Switch
Business-Class
Router
Managed Switch
DAP-2360DAP-2360
DAP-2360_A1_QIG_v1.00(EU).indd 12 2011/9/15 下午 05:04:52

D-Link DAP-2360 Quick Install Guide 13
Computer 4 mit
Wireless N Adapter
TECHNISCHE UNTERSTÜTZUNG
Deutschland: Web: http://www.dlink.de
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://www.dlink.at
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://www.dlink.ch
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
DAP-2360_A1_QIG_v1.00(EU).indd 13 2011/9/15 下午 05:04:52

D-Link DAP-2360 Quick Install Guide
14
Guide d'installation rapide du
DAP-2360
Ce guide d'installation fournit des instructions lmentaires qui vous aideront  installer
le point d'accs sans l DAP-2360 sur votre rseau. Pour obtenir des informations
complmentaires sur l'utilisation du point d'accs, consultez le Manuel d'utilisation,
disponible sur le CD joint  ce coffret, ou sur le site Web d'assistance D-Link.
Conguration systme requise
Conguration minimale requise :
• Lecteur de CD-ROM
• Ordinateur avec systme d’exploitation Windows®, Macintosh® ou Linux
• Adaptateur Ethernet install
• Internet Explorer 7,0 ou Firefox 3,0 et versions ultrieures
1. Contenu de la bote
Point d’accs DAP-2360 802.11n
Manuel et logiciel sur CD-ROM
Adaptateur secteur
Plaque de montage
Cble Ethernet
Contactez votre revendeur s'il manque l'un des lments ci-dessus.
Remarque de scurit :
L'installation et l'entretien doivent tre raliss par des techniciens qualis an d'tre
conformes  tous les codes locaux et d'viter d'annuler votre garantie.
DAP-2360_A1_QIG_v1.00(EU).indd 14 2011/9/15 下午 05:04:52

D-Link DAP-2360 Quick Install Guide 15
RESET
LAN(PoE)
5V 2.5A

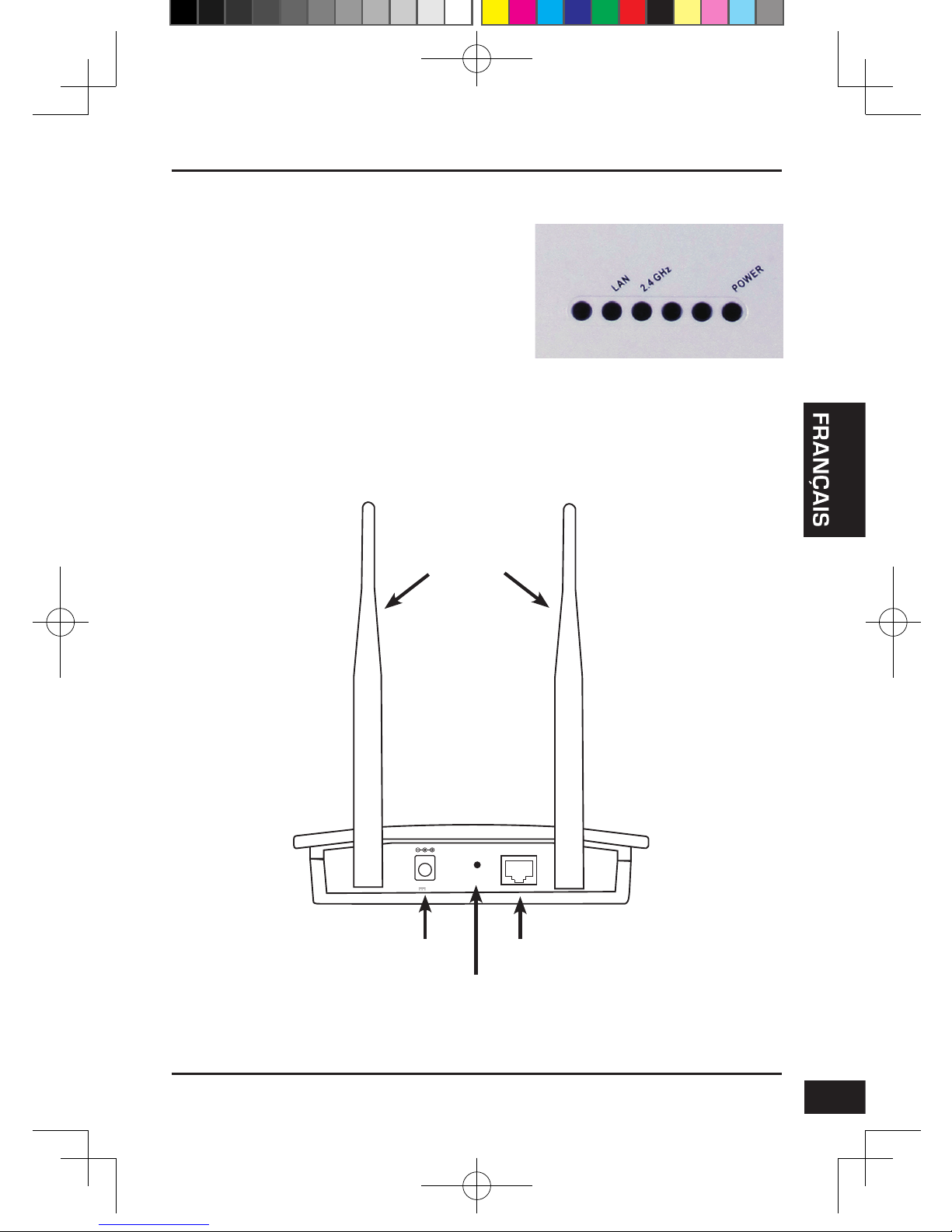

2. Description du matriel
3. Installation du matriel
LAN : ce voyant s’allume si le port Ethernet est
connect  un port actif, tel qu’un routeur ou un
commutateur. Il clignote en cas de trafic sur le port
LAN.
2.4 GHz : ce voyant s’allume si le point d’accs
fonctionne  2,4 GHz. Il clignote en cas de trafic sans
fil.
POWER : ce voyant clignote pendant le dmarrage. Il reste allum quand le point d’accs
est prt.
Antennes
Fiche d'alimentation
Rinitialisation
Port LAN (PoE)
DAP-2360_A1_QIG_v1.00(EU).indd 15 2011/9/15 下午 05:04:53

D-Link DAP-2360 Quick Install Guide
16
Pour alimenter le point d’accs, vous pouvez procder de l’une des faons suivantes :
1. Utilisez l’adaptateur secteur fourni.
2. Brancher une extrmit du cble Ethernet au port LAN (PoE) du DAP-2360 et
l’autre extrmit au port d'un commutateur PoE.
Pour congurer et grer le DAP-2360 depuis un ordinateur, procdez de l’une des faons
suivantes :
1. Branchez un cble Ethernet droit entre le point d’accs et votre ordinateur.
2. Connectez le point d’accs  un commutateur ou  un routeur et utilisez un
ordinateur qui est galement connect  ce commutateur ou  ce routeur.
3. Dmarrez votre navigateur Web, tapez l’adresse IP
du priphrique ((http://192.168.0.50), puis appuyez
sur Entre. Assurez-vous que l'adresse IP de votre
priphrique et que celle de votre ordinateur sont
dans le mme sous-rseau. Consultez ensuite le
manuel pour effectuer la conguration.
OU
Ordinateur
Commutateur PoE
DAP-2360
DAP-2360_A1_QIG_v1.00(EU).indd 16 2011/9/15 下午 05:04:53

D-Link DAP-2360 Quick Install Guide 17
4. Fixation de la plaque de montage
tape 1 : Mettez en place les chevilles
murales fournies  l'endroit o vous
souhaitez xer la plaque de montage.
tape 2 : Utilisez les vis fournies pour xer
la plaque de montage au mur.
tape 3 : Vissez les vis restantes  l’arrire
du DAP-2360.
tape 4 : Fixez le DAP-2360  la plaque de
montage.
tape 5 : Faites coulisser le DAP-2360
dans les rainures de la plaque de montage
pour le xer  la plaque.
DAP-2360_A1_QIG_v1.00(EU).indd 17 2011/9/15 下午 05:04:57

D-Link DAP-2360 Quick Install Guide
18
2. Conguration termine
Aprs avoir suivi les tapes du guide d’installation et congur votre rseau, ce dernier
doit ressembler  cela :
*Dbit maximum du signal sans l provenant des caractristiques 802.11n de la norme IEEE. Le dbit de
transmission rel des donnes peut varier. Le surdbit, ainsi que les conditions du rseau et les facteurs
environnementaux, dont l’importance du trac rseau, les matriaux de construction et la structure, peu-
vent avoir des consquences ngatives sur le dbit de transmission rel des donnes.
T1
Serveur RADIUS
Ordinateur 3 quip d'un
adaptateur sans l N
Ordinateur 1 quip
d'un adaptateur sans
l N
Ordinateur 2 quip
d'un adaptateur sans
l N
Ordinateur 5 quip
d'un adaptateur sans
l N
Ordinateur 6 quip
d'un adaptateur sans
l N
Ordinateur 7 quip
d'un adaptateur sans
l N
Ordinateur 8 quip
d'un adaptateur sans
l N
Ordinateur 9 quip
d'un adaptateur sans
l N
Ordinateur 10 quip
d'un adaptateur sans
l N
Ordinateur 4 quip
d'un adaptateur sans
l N
Commutateur PoE
Routeur Professionnel
Commutateur gr
DAP-2360DAP-2360
DAP-2360_A1_QIG_v1.00(EU).indd 18 2011/9/15 下午 05:04:57

D-Link DAP-2360 Quick Install Guide 19
Ordinateur 3 quip d'un
adaptateur sans l N
Ordinateur 4 quip
d'un adaptateur sans
l N
ASSISTANCE TECHNIQUE
Assistance technique D-Link sur internet :http://www.dlink.fr
Assistance technique D-Link par tlphone : [phone]
0.12 € TTC/min depuis un poste xe
Du lundi au vendredi de 9h  19h (hors jours fris)
DAP-2360_A1_QIG_v1.00(EU).indd 19 2011/9/15 下午 05:04:58

D-Link DAP-2360 Quick Install Guide
20
Guía de instalación rápida de
DAP-2360
Esta guía de instalación proporciona instrucciones básicas para la instalación del punto
de acceso inalámbrico DAP-2360 en su red. Para obtener información adicional acerca
de cómo utilizar el punto de acceso, consulte el Manual del usuario disponible en el CD
incluido en el paquete o en el sitio web de asistencia de D-Link.
Requisitos del sistema
Requisitos mínimos del sistema:
• Unidad de CD-ROM
• Ordenadores con sistemas operativos basados en Windows®, Macintosh® o Linux
• Adaptador Ethernet instalado
• Internet Explorer versión 7.0 o Firefox 3.0 y superior
1. ¿Qu contiene la caja?
Punto de acceso DAP-2360 802.11n
Manual y software en CD-ROM
Adaptador de alimentación
Placa de montaje
Cable Ethernet
Si falta cualquiera de los componentes anteriores, póngase en contacto con el
proveedor.
Aviso de seguridad:
La instalación y el mantenimiento deben realizarlo tcnicos cualicados con el n de
cumplir con todos los códigos locales y evitar la anulación de la garantía.
DAP-2360_A1_QIG_v1.00(EU).indd 20 2011/9/15 下午 05:04:58
