D-Link AirPremier N DAP-2690 User manual

AirPremier N
DUAL BAND PoE ACCESS POINT
DAP-2690
Quick Installation Guide+
Руководство по быстрой установке+
Guía de Instalación Rápida+
Guia de Instalação Rápida+
快速安裝指南+
Petunjuk Pemasangan Cepat+
クイックインストールガイド+

DAP-2690 Install Guide 3
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating
systems
• Installed Ethernet Adapter
• Internet Explorer version 6.0, Chrome 2.0. Safari 3.0, or Firefox 3.0
and above
System Requirements

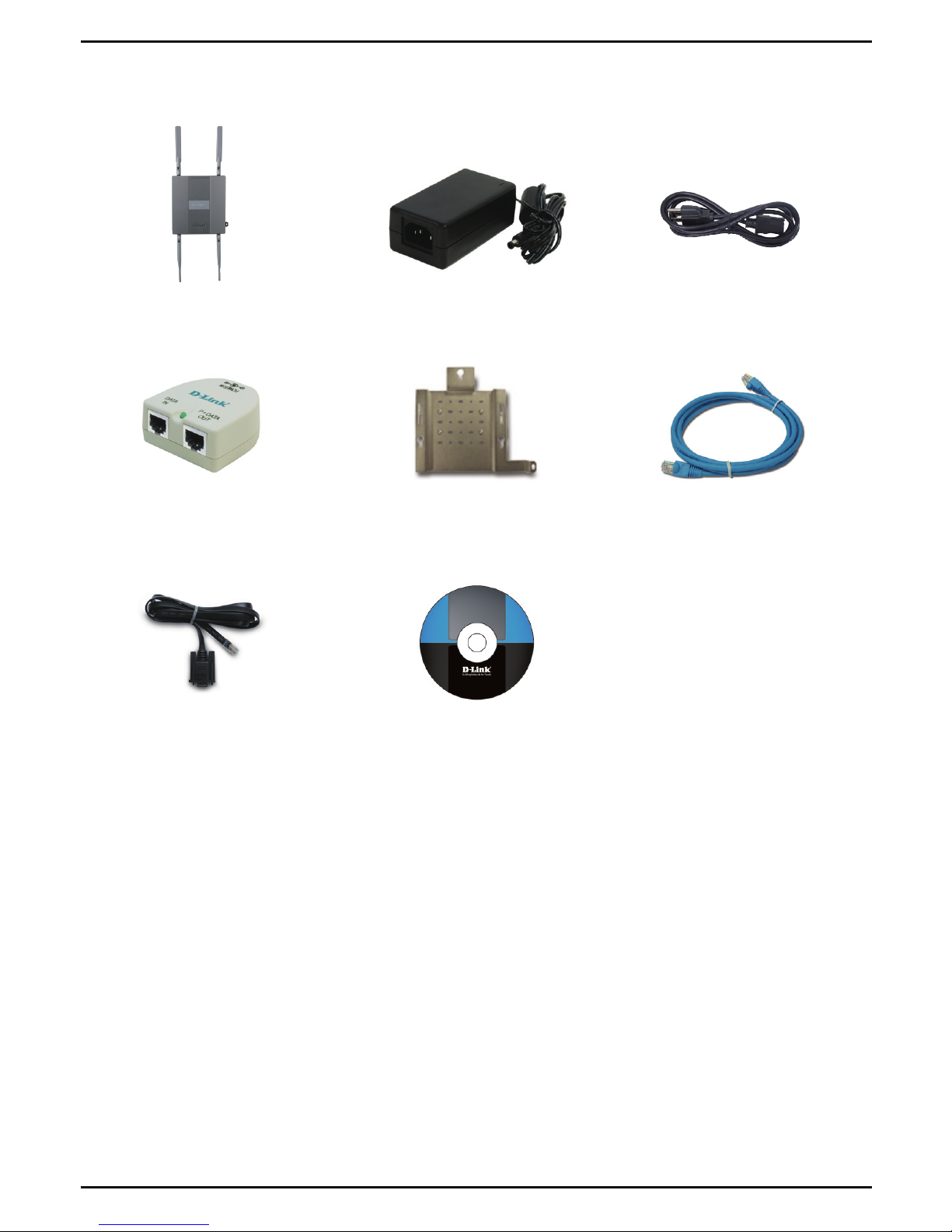

Package Contents
Note: Using a power supply with a different voltage than the one included with the DAP-2690 will cause damage
and void the warranty for this product. If any of the above items are missing, please contact your reseller.
DAP-2690 802.11n
Access Point
Power Adapter
Ethernet Cable
Power Cord
PoE Base Unit
CD-ROMConsole Cable
Mounting Plate

4 DAP-2690 Install Guide
Hardware Overview

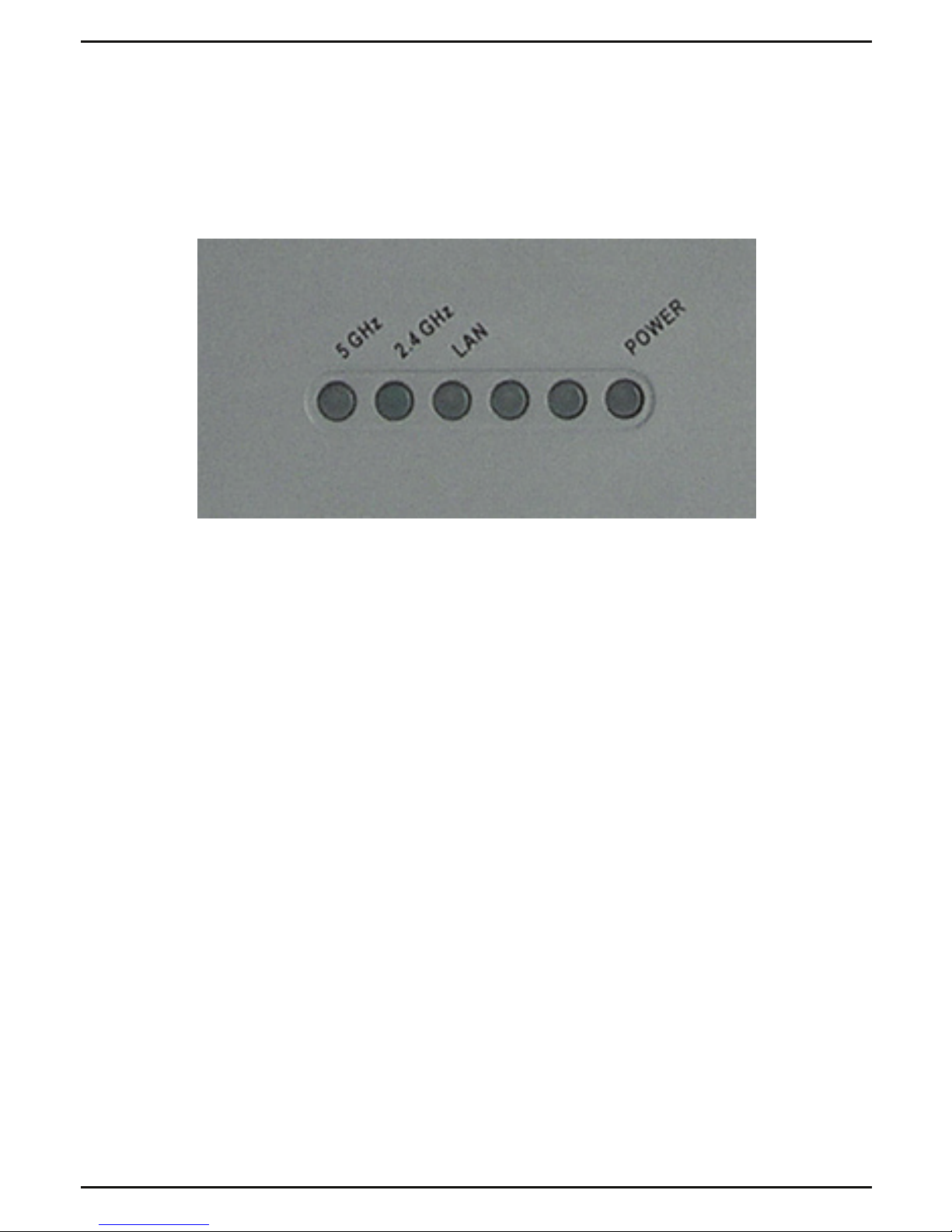

LEDs
5 GHz - When lit, the access point is operating at 5GHz.
This light will blink when there is wireless trafc.
2.4 GHz - When lit, the access point is operating at 2.4GHz.
This light will blink when there is wireless trafc.
LAN - Solid light when the Ethernet port is connected to a
working port, such as a router or switch. The light will blink
when there is trafc through LAN port.
POWER - The light will blink during boot up. Once solid, the
access point is ready.

DAP-2690 Install Guide 5

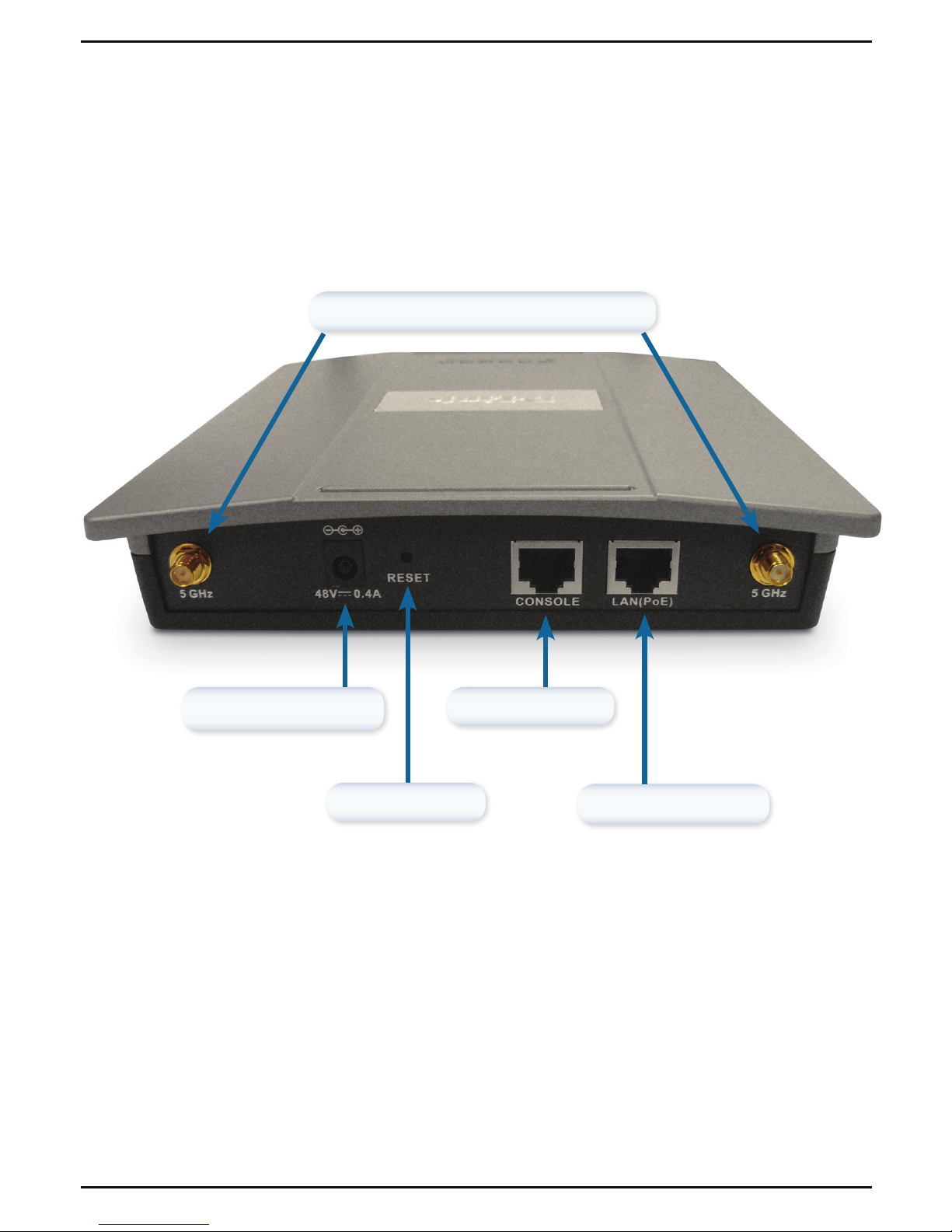

Installing the Hardware
LAN Port (PoE)
Reset Button
Power Receptor Console Port
5GHz Antenna Connectors*
* 2.4GHz antenna connectors are located on the bottom of the access point.

6 DAP-2690 Install Guide
To power the access point, you can use one of the following 3 methods:
Method 1 - Use if you have a PoE switch.
Method 2 - Use if you do not have a PoE switch and do not
have a power outlet near the location of the access
point.
Method 3 - Use if you do not have a PoE switch and have a
power outlet near the location of the access point.

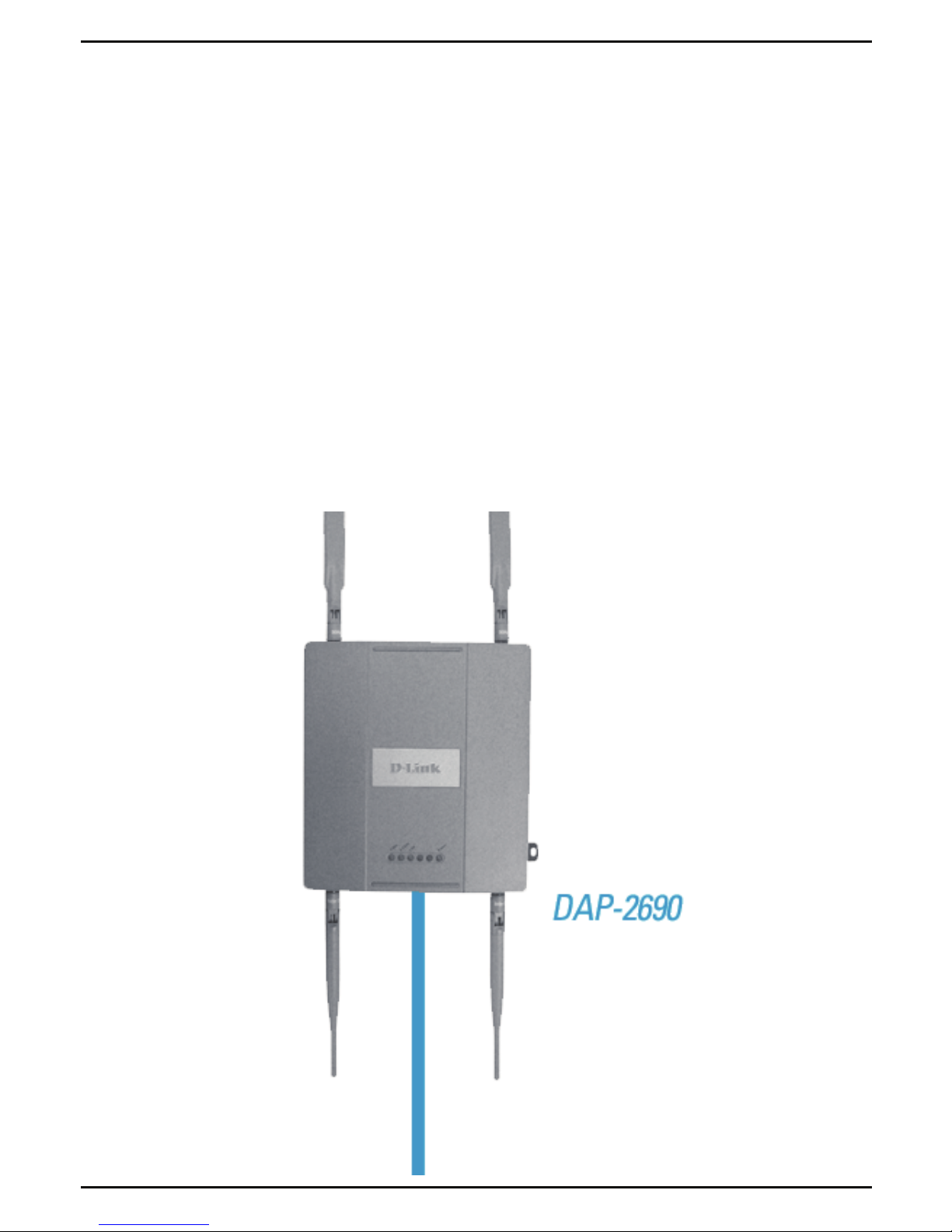

Method 1
1. Connect one end of your Ethernet cable into the LAN (PoE) port on the
DAP-2690.
2. Connect the other end into one port on a PoE switch.

DAP-2690 Install Guide 7

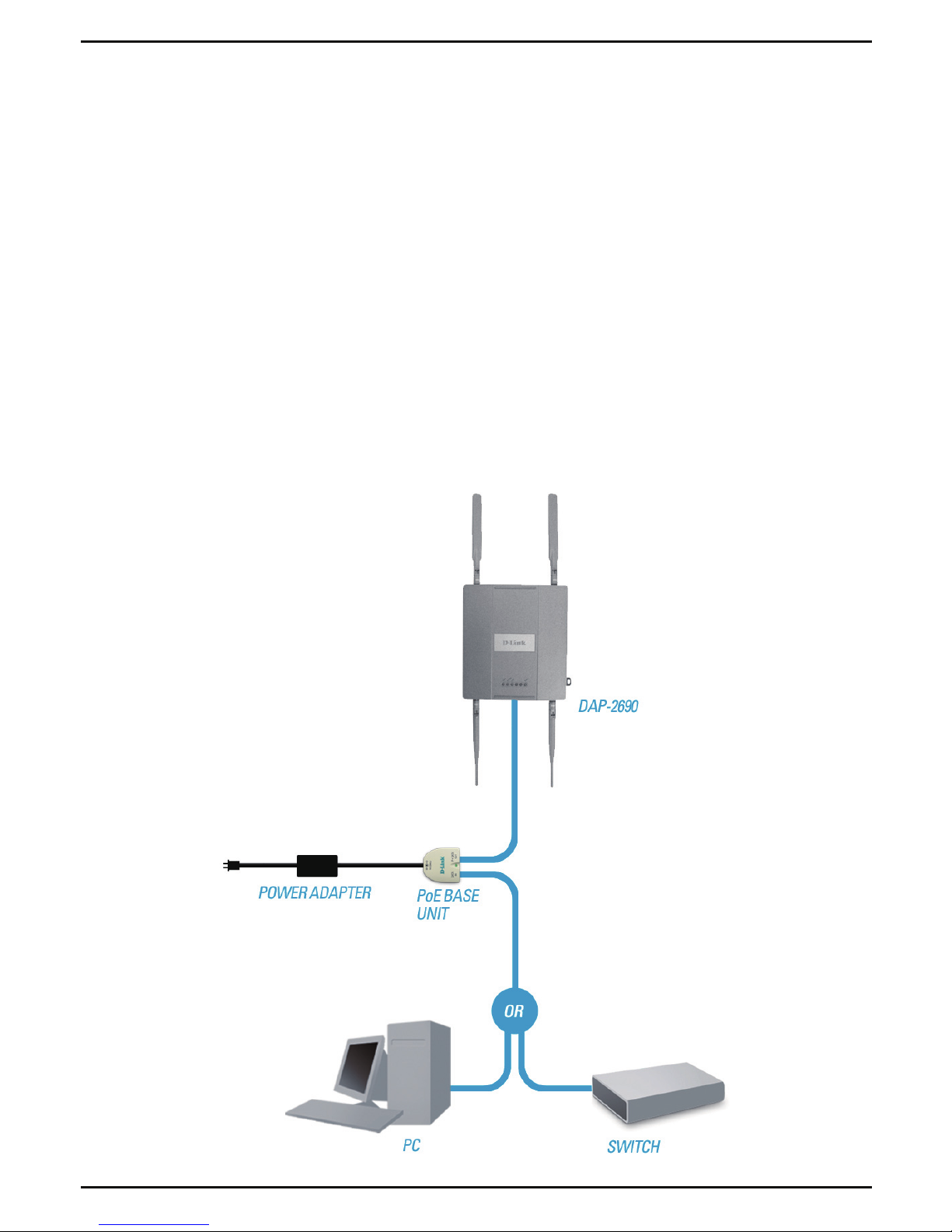

Method 2
1. Connect one end of an Ethernet cable into the Data In port on the PoE
base unit and the other end into one port on your switch, router, or
computer.
2. Connect one end of an Ethernet cable into the P+Data Out port on
the PoE base unit and the other end into the LAN (PoE) port on the
DAP-2690 access point.
3. Use the supplied power adapter. Connect the power adapter to the
Power In receptor on the PoE adapter.
4. Connect the power cable to the power adapter and then connect the
other end into a power outlet.

8 DAP-2690 Install Guide

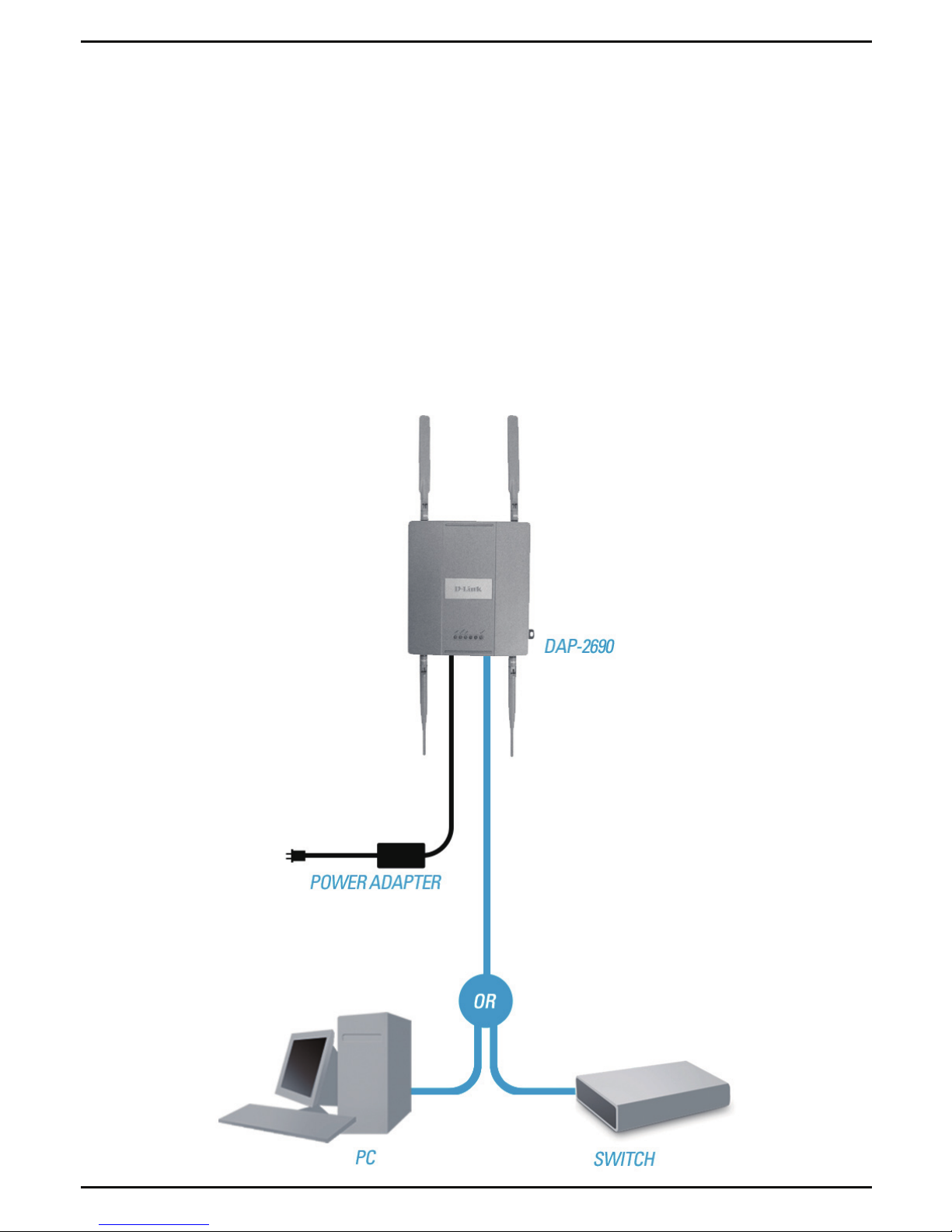

Method 3
1. Connect one end of your Ethernet cable into the LAN (PoE) port on
the DAP-2690 and then connect the other end to a switch, router, or
computer.
2. Use the supplied power adapter. Connect the power adapter to the
Power receptor on the DAP-2690 access point.
3. Connect the power cable to the power adapter and then connect the
other end into a power outlet.

DAP-2690 Install Guide 9
Step 1: Insert the provided wall anchors in the wall where the mounting plate
will be attached.
Mounting Plate Assembly
Step 2: Use the provided screws to secure the mounting plate on the wall.

10 DAP-2690 Install Guide

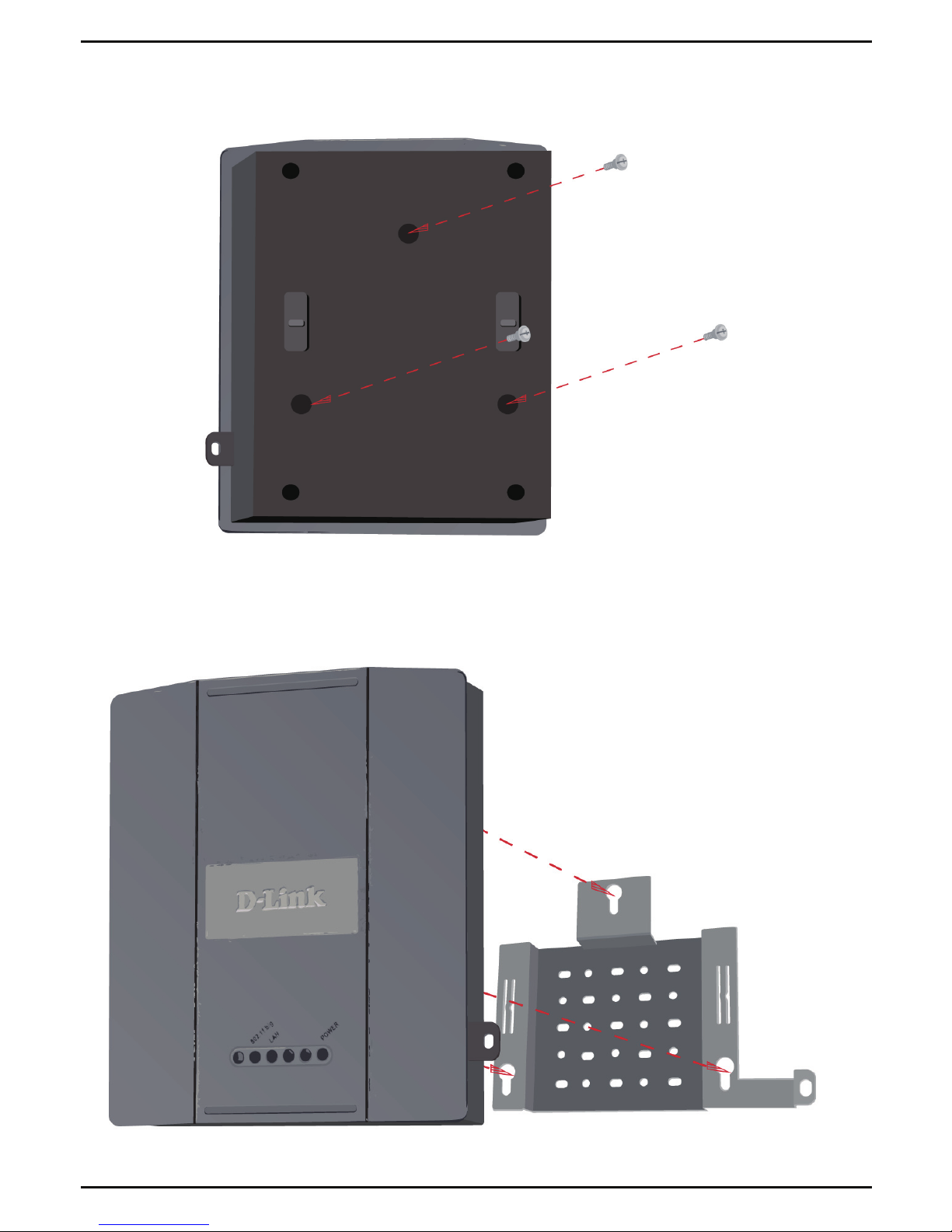

Step 3: Attach the remaining screws securely to the back of the DAP-2690.
Step 4: Attach the DAP-2690 to the mounting plate.

DAP-2690 Install Guide 11

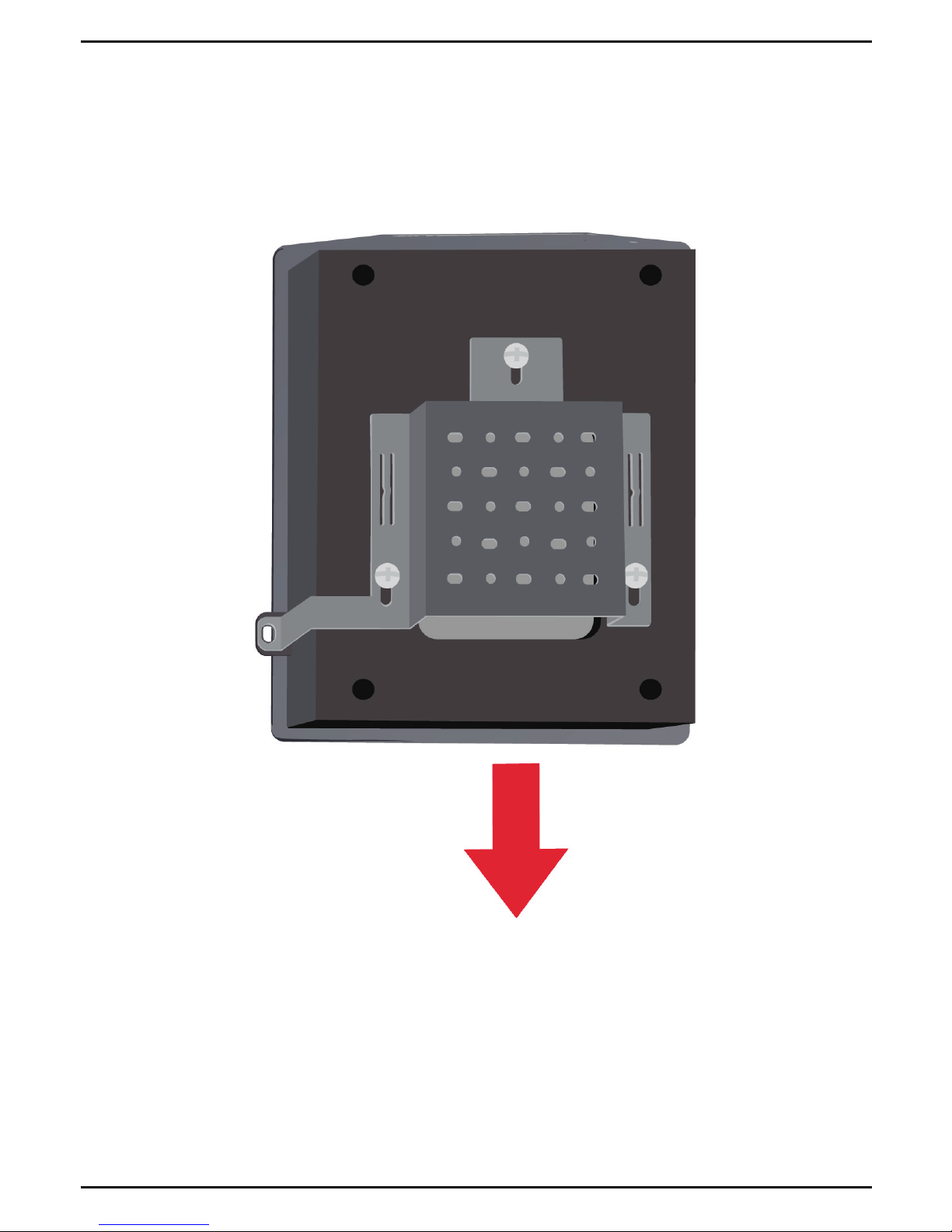

Step 5: Slide the DAP-2690 down into the grooves on the mounting plate to
secure it to the plate.

12 DAP-2690 Install Guide

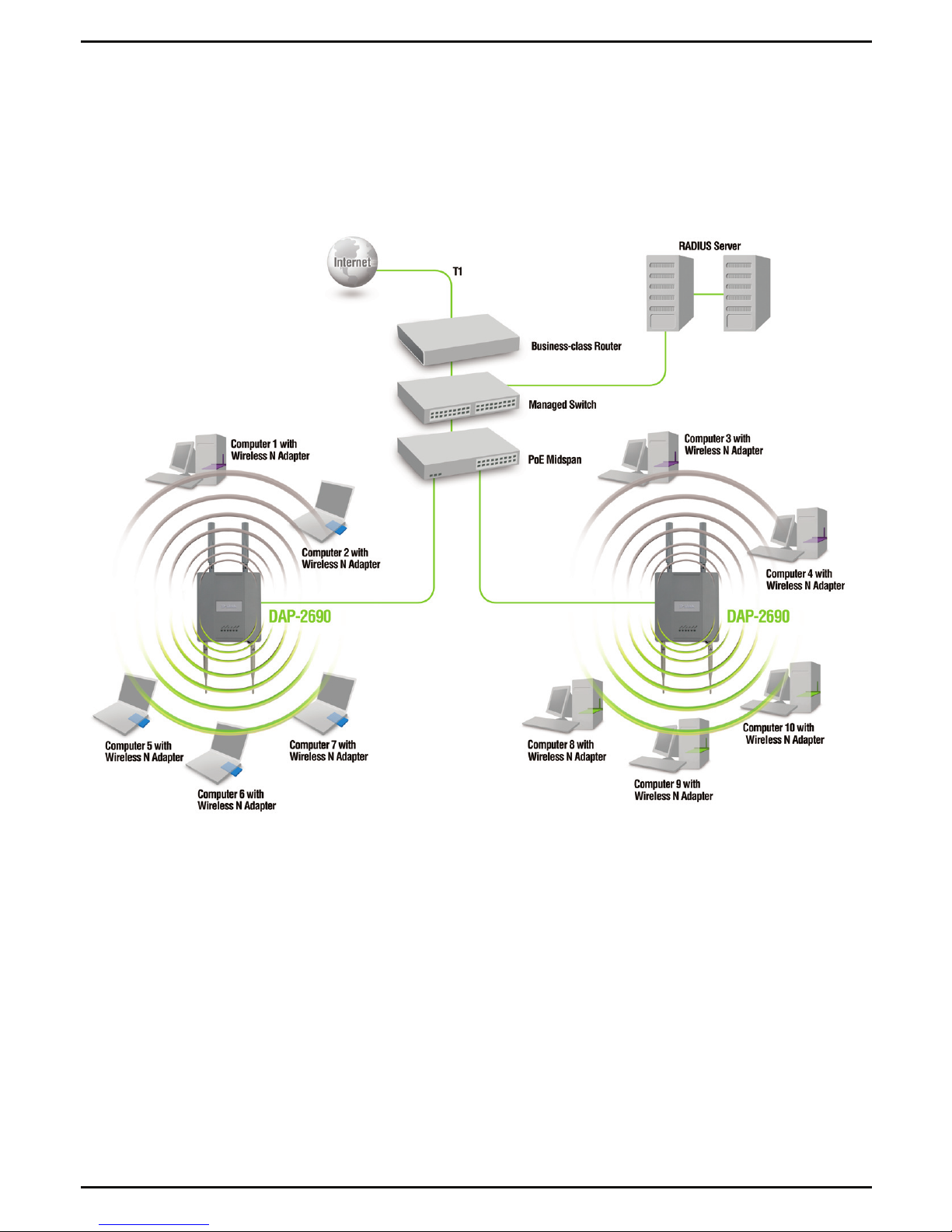

When you have completed the steps in this Installation Guide and congured
your for your network, your network should look similar to this:
Your Setup is Complete
* Maximum Wireless signal rate derived from IEEE 802.11n (draft 2.0) specications. Actual data throughput will
vary. Network conditions and environmental factors, including volume of network trafc, building materials and
construction, and network overhead lower actual data throughput rate.
To setup and manage the DAP-2690 from a computer, use one of the following
methods:
1. Connect a straight through Ethernet cable between the access point
and your computer.
2. Connect the access point to a switch or router and use a computer from
a computer that is also connected to that switch or router.

Technical Support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone] (MTNL & BSNL Toll Free)
[phone] (GSM, CDMA & Others)
Web: www.dlink.co.in
E-Mail: [email protected]
Indonesia, Malaysia, Singapore and Thailand:
Tel: [phone] (Indonesia)
Tel: [phone] (Malaysia)
Tel: [phone] (Singapore)
Tel: [phone] (Thailand)
24/7, for English Support only
Web: http://www.dlink.com.sg/support/
E-mail: [email protected]
Korea:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
Web: http://www.d-link.co.kr
E-mail: [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]

Technical Support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Egypt:
Tel: [phone] or [phone]
Sunday to Thursday 9:00am to 5:00pm
Web: http://support.dlink-me.com
E-mail: [email protected]
Iran:
Tel: [phone],19
Saturday to Thursday 9:00am to 5:00pm
Web: http://support.dlink-me.com
E-mail: [email protected]
[email protected]
Israel:
Magshimim 20, Petach Tikva 49348
Main Tel: [phone]
Customer Support Tel: [phone]
Web: www.dlink.co.il
Pakistan:
Tel: [phone]
Monday to Friday 10:00am to 6:00pm
Web: http://support.dlink-me.com
E-mail: [email protected]
South Africa and Sub Sahara Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
Turkey:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
Web: http://www.dlink.com.tr
E-mail: [email protected]
U.A.E and North Africa:
Tel: [phone] (U.A.E)
Sunday to Thursday 9.00AM to 6.00PM GMT+4
Web: http://www.dlink-me.com
E-mail: [email protected]
Saudi ARABIA (KSA):
Tel: [phone]
Fax: [phone]
Saturday to Wednesday 9.30AM to 6.30PM
Thursdays 9.30AM to 2.00 PM
E-mail: [email protected]

DAP-2690 Install Guide 15
Минимальные системные требования:
• Привод CD-ROM
• Компьютер с операционной системой Windows®, Macintosh® или
Linux
• Установленный адаптер Ethernet
• Internet Explorer версии 6.0, Chrome 2.0. Safari 3.0, Firefox 3.0 и
выше
Системные требования
Комплект поставки
Внимание: Использование источника питания с другими характеристиками может привести к выходу
устройства из строя и потере гарантии. Если что-либо из перечисленного отсутствует, пожалуйста,
обратитесь к поставщику.
Точка доступа DAP-
2690 802.11n
Адаптер питания
Кабель Ethernet
Кабель питания
Адаптер PoE
CD-диск Консольный
кабель
Кронштейн для
крепления на стену

16 DAP-2690 Install Guide
Обзор устройства

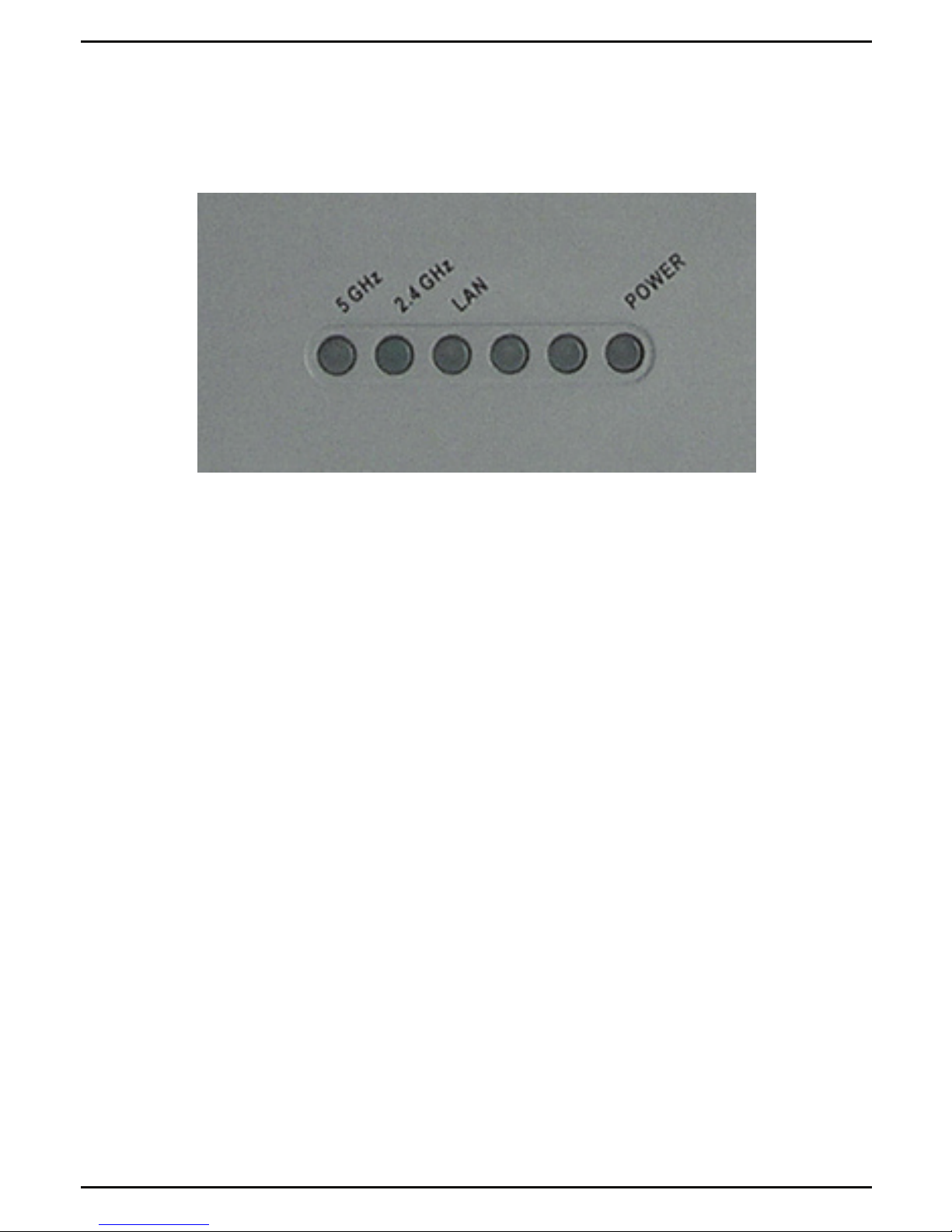

Индикаторы
5 GHz - Индикатор горит при работе точки доступа на
частоте 5 ГГц, мигает - при передаче беспроводного
трафика.
2.4 GHz - Индикатор горит при работе точки доступа на
частоте 2,4ГГц, мигает - при передаче беспроводного
трафика.
LAN - Индикатор горит постоянно, если порт Ethernet
подключен к работающему порту маршрутизатора или
коммутатора. Индикатор мигает при передаче трафика
через порт LAN.
POWER - Индикатор мигает во время загрузки и горит
постоянным светом, когда точка доступа готова к работе.

DAP-2690 Install Guide 17

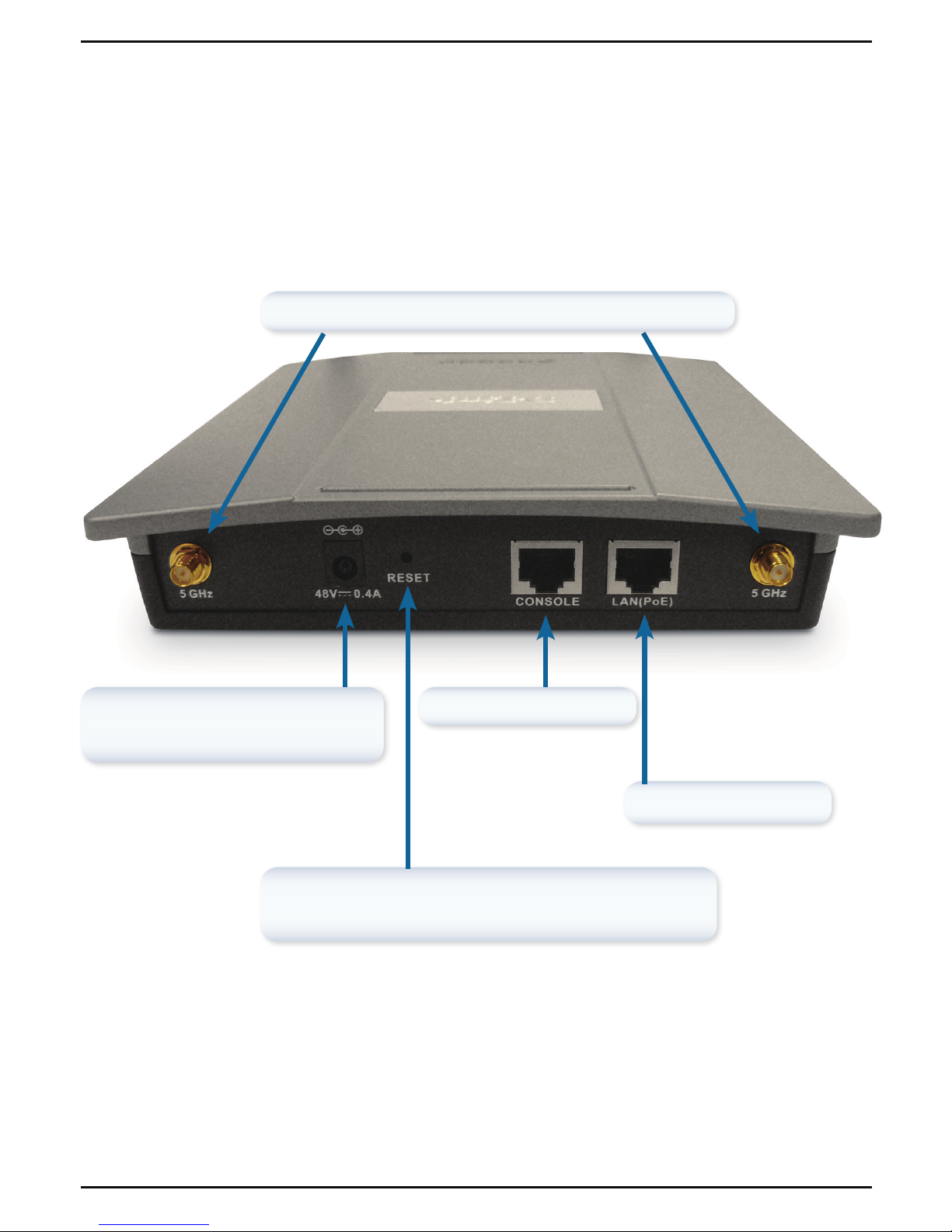

Установка устройства
Порт LAN (PoE)
Кнопка Reset для сброса устройства к
заводским настройкам по умолчанию
Разъем для подключения
адаптера питания
Консольный порт
Коннекторы для внешней антенны 5ГГц*
* Коннекторы для внешней антенны 2,4ГГц расположены на нижней панели точки
доступа.

18 DAP-2690 Install Guide
Для включения точки доступа можно использовать один из следующих
методов:
Метод 1 - Используется при наличии коммутатора PoE.
Метод 2 - Используется при отсутствии коммутатора РоЕ и
розетки питания рядом с точкой доступа.
Метод 3 - Используется при отсутствии коммутатора
РоЕ и наличии розетки питания рядом с точкой
доступа.

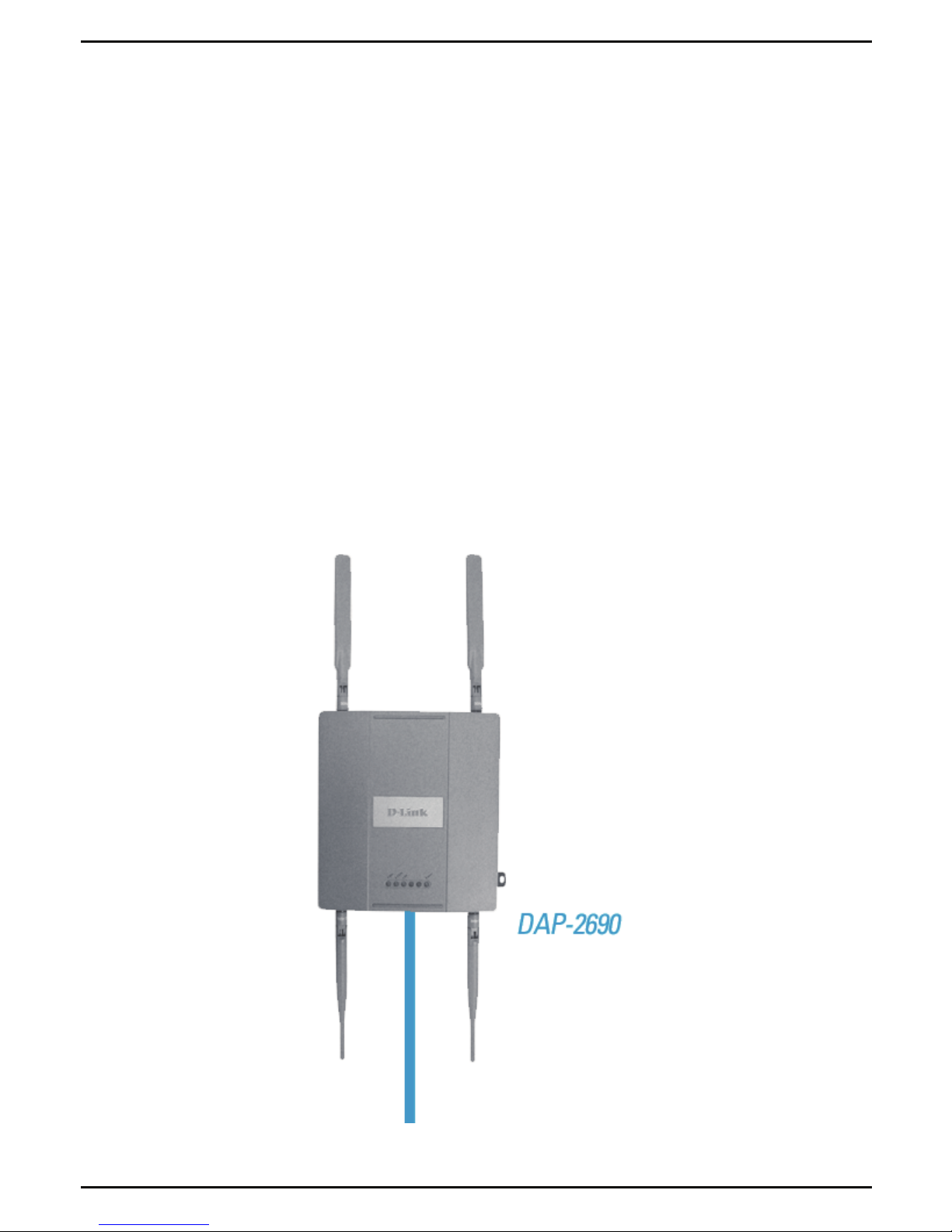

Метод 1
1. Подключите один конец кабеля Ethernet к порту LAN (РоЕ) точки
доступа DAP-2690.
2. Подключите другой конец кабеля к порту коммутатора РоЕ.

DAP-2690 Install Guide 19
Метод 2
1. Подключите один конец кабеля Ethernet к порту Data In адаптера
PoE, а другой конец к порту коммутатора, маршрутизатора или
компьютера.
2. Подключите один конец кабеля Ethernet к порту P+Data Out адаптера
PoE, а другой конец к порту LAN (PoE) точки доступа DAP-2690.
3. Подключите адаптер питания, входящий в комплект поставки, к
разъему Power In адаптера PoE.
4. Подключите кабель питания к адаптеру питания и подключите его к
розетке.

20 DAP-2690 Install Guide
Метод 3
1. Подключите один конец кабеля Ethernet к порту LAN (РоЕ) точки
доступа DAP-2690, а другой конец к коммутатору, маршрутизатору
или компьютеру.
2. Подключите адаптер питания, входящий в комплект поставки, к
разъему питания точки доступа DAP-2690.
3. Подключите кабель питания к адаптеру питания и включите его в
розетку.
