D-Link DAP-3315 User manual

This document will guide you through the
basic installation process for your new
D-Link Wireless Access Point.
Building Networks for People
DAP-3315
Documentation also available
via the D-Link Website
Quick Installation Guide
Wireless N Exterior Access Point
Quick Installation Guide
Краткое руководство по установке
Guía de Instalación Rápida
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat

2 D-Link DAP-3315 Quick Install Guide
ENGLISH
IMPORTANT INFORMATION
This product should ONLY be installed by an experienced installer who is familiar with
local building and safety codes and, wherer applicable, is licensed by the appropriate
authorities. Failure to employ an experienced installer may render the D-Link product
warranty void and may also expose the end user or the service provider to legal and
financial liabilities. D-Link and its resellers or distributors expressly disclaim any and all
liabilities for injury, damage, or violation of regulations due to the improper installation of
outdoor units or antennas.
A safety grounding system is necessary to protect your outdoor installation from lightning
strikes and the build-up of static electricity. Direct grounding of an outdoor AP is very
important and can protect your networks from brutal outdoor environments and devastating
ESD attacks. The grounding system must comply with the National Electrical Code and
safety standards that apply in your country and/or region. Always check with a qualified
electrician if you are in doubt as to whether your outdoor installation is properly grounded.

D-Link DAP-3315 Quick Install Guide 3
ENGLISH
Quick Install Guide
This installation guide provides basic
instructions for installing the DAP-3315
Wireless N Exterior Access Point1on your
network. For additional information about
how to use the Access Point, please see the
datasheet and user manual from the D-Link
support website.
1The DAP-3315 support the IPX5 water/dust-proof standard.
It is recommended that you place the AP under a roof,
shelter, or weather-proof container in severe weather
environment.

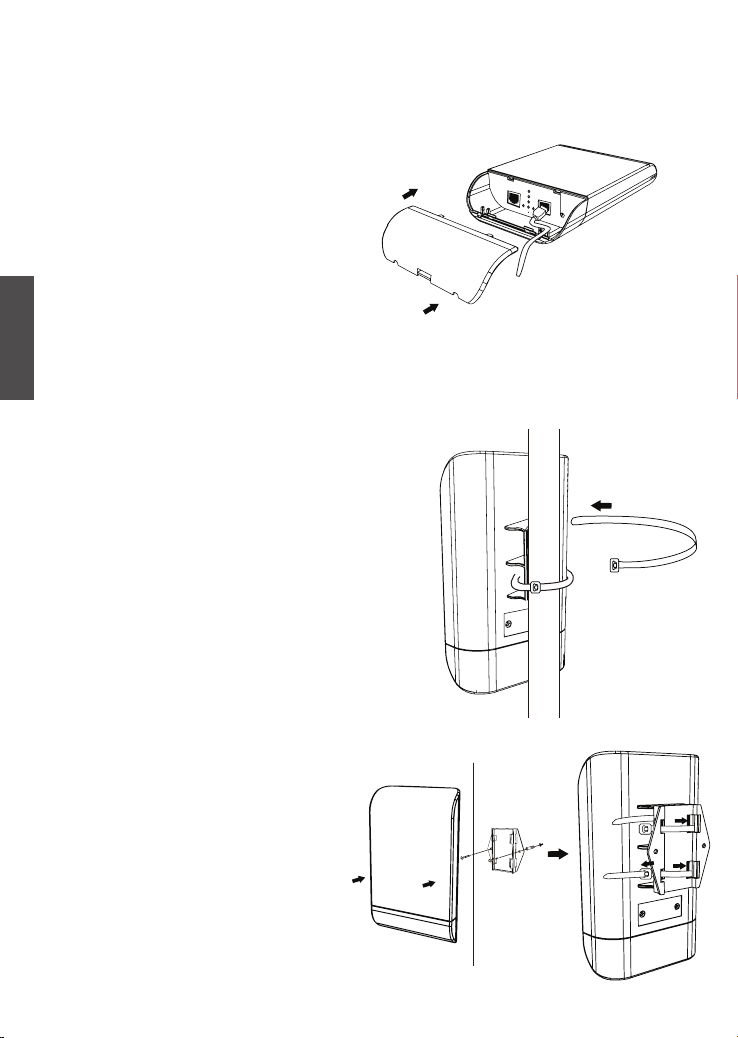

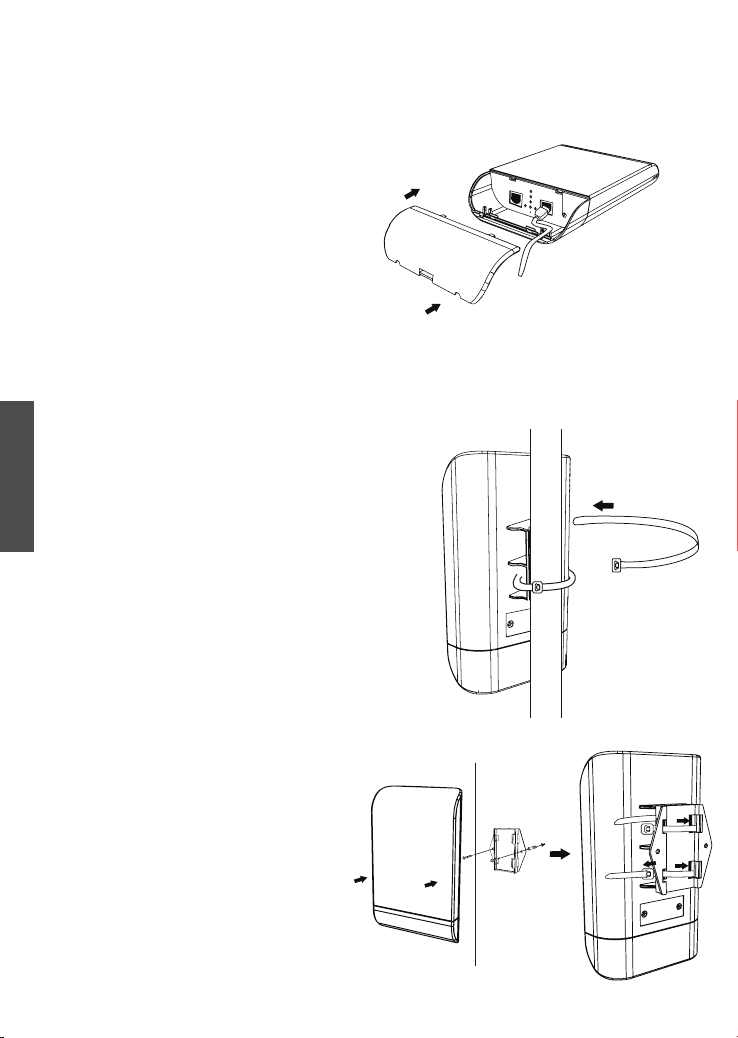

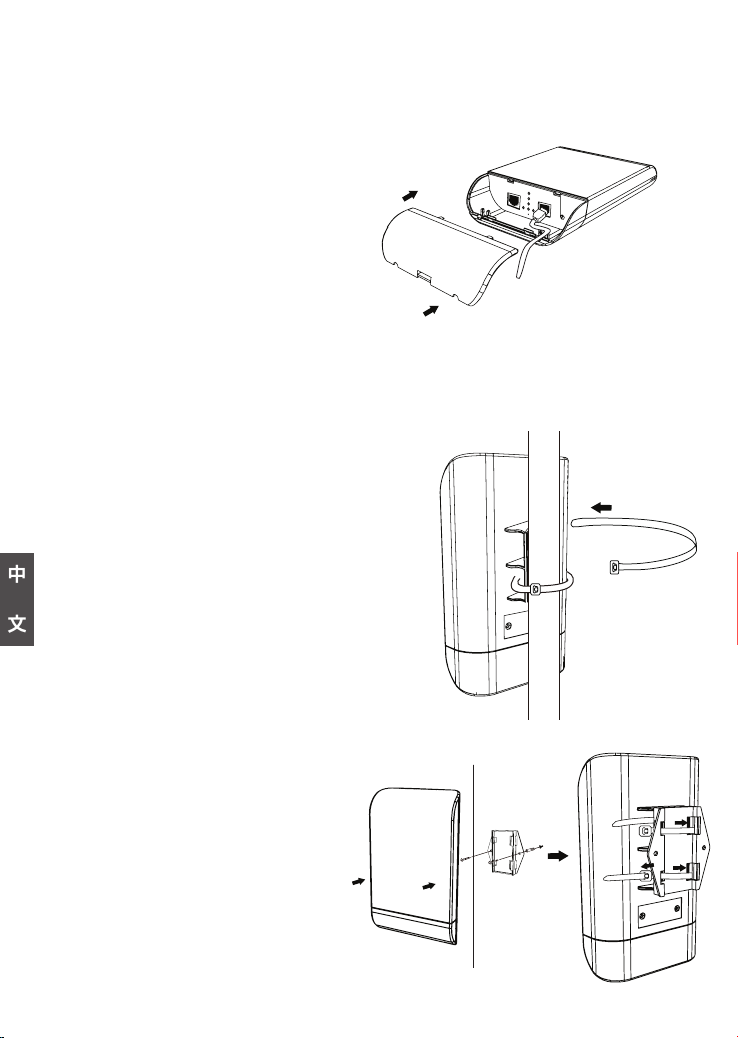

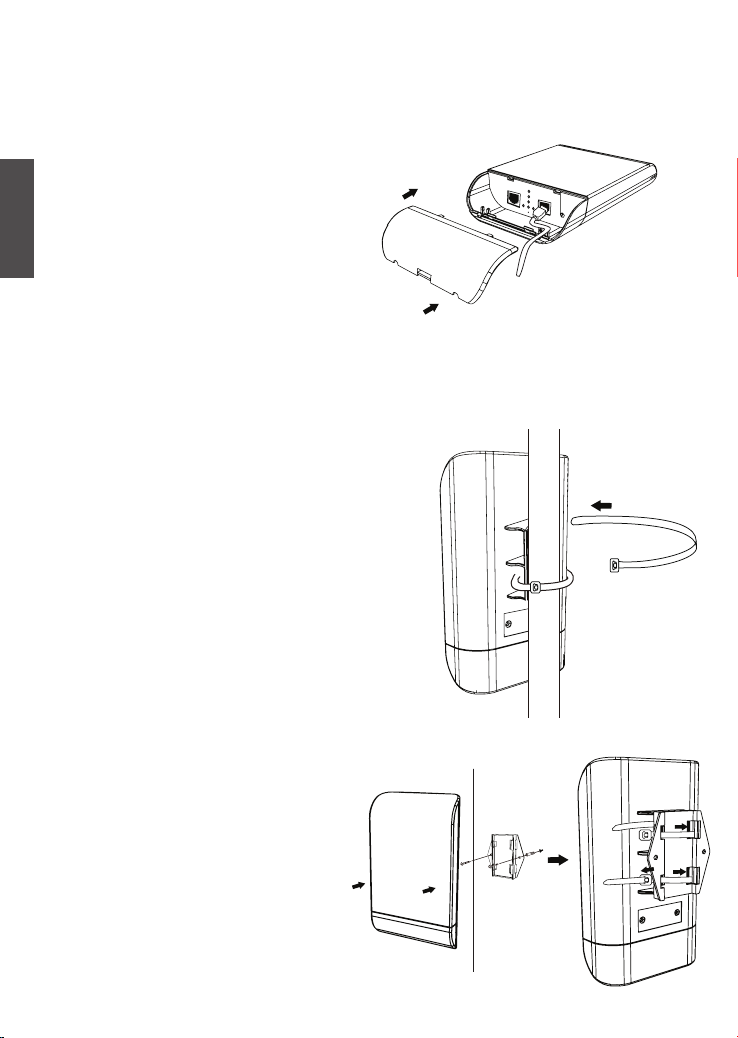

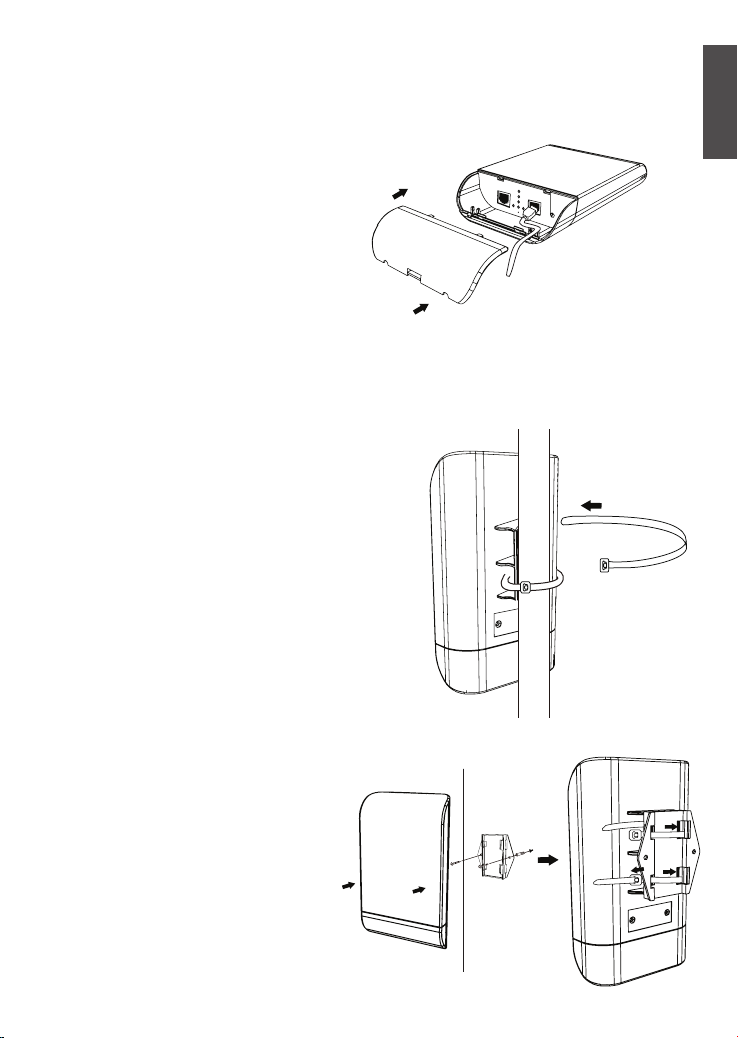

STEP 2: Mount the AP to a Pole or Wall
2A: Pole Mounting
2B: Wall Mounting
Minimum System Requirements
Package Contents
- Computer with Windows, MAC OS, or
Linux-based operating system, and an
Ethernet adapter installed
- Internal Explore 11, Safari 7, Firefox 28,
Google Chrome 33 or later versions of
these browsers
- DAP-3315 Wireless N Exterior Access Point
- PoE Injector(24V/0.5A)
- Pole Mount (Non-detachable)
- Wall Mount
- Two Plastic Mounting Ties
- Grounding Wire
If any of the above items are missing, please
contact your reseller.
Physical Installation
STEP 1: Connect an Ethernet Cable3to the
LAN (PoE) Port on the AP.
3Ethernet cable is not included in the package

4 D-Link DAP-3315 Quick Install Guide
ENGLISH

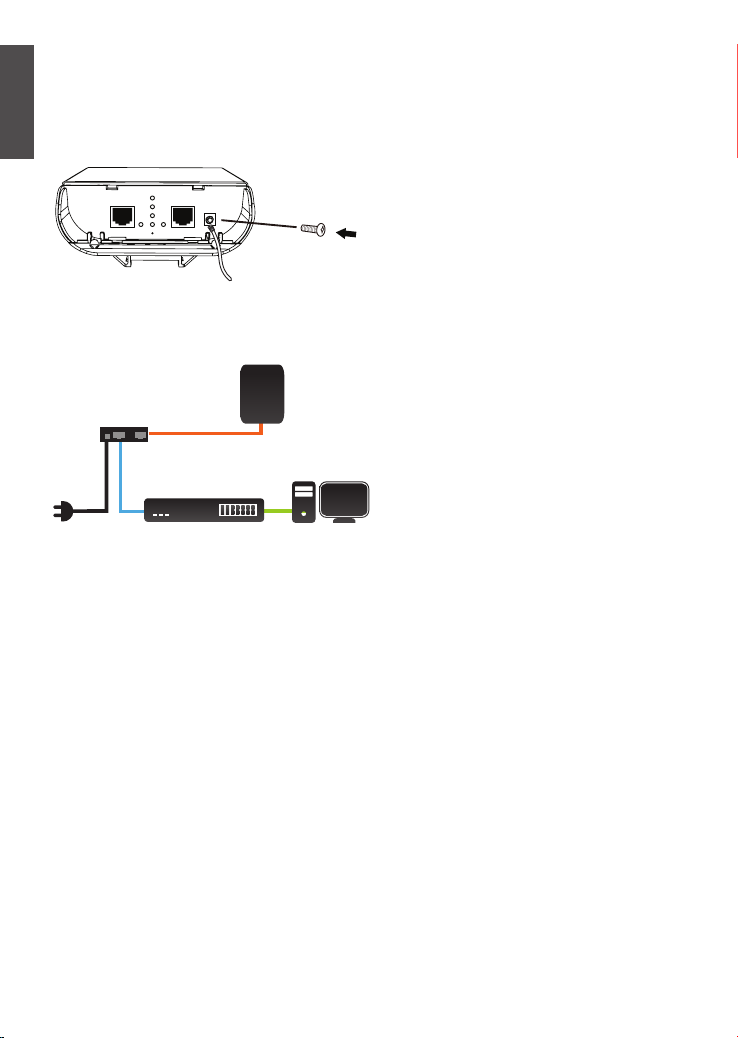

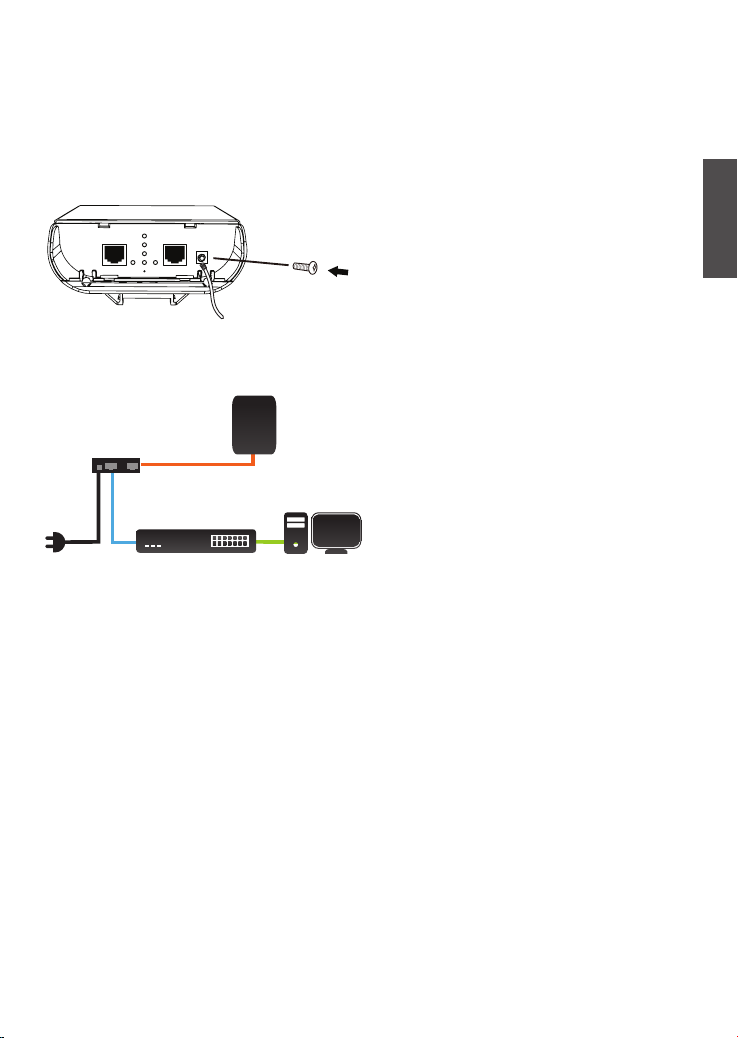

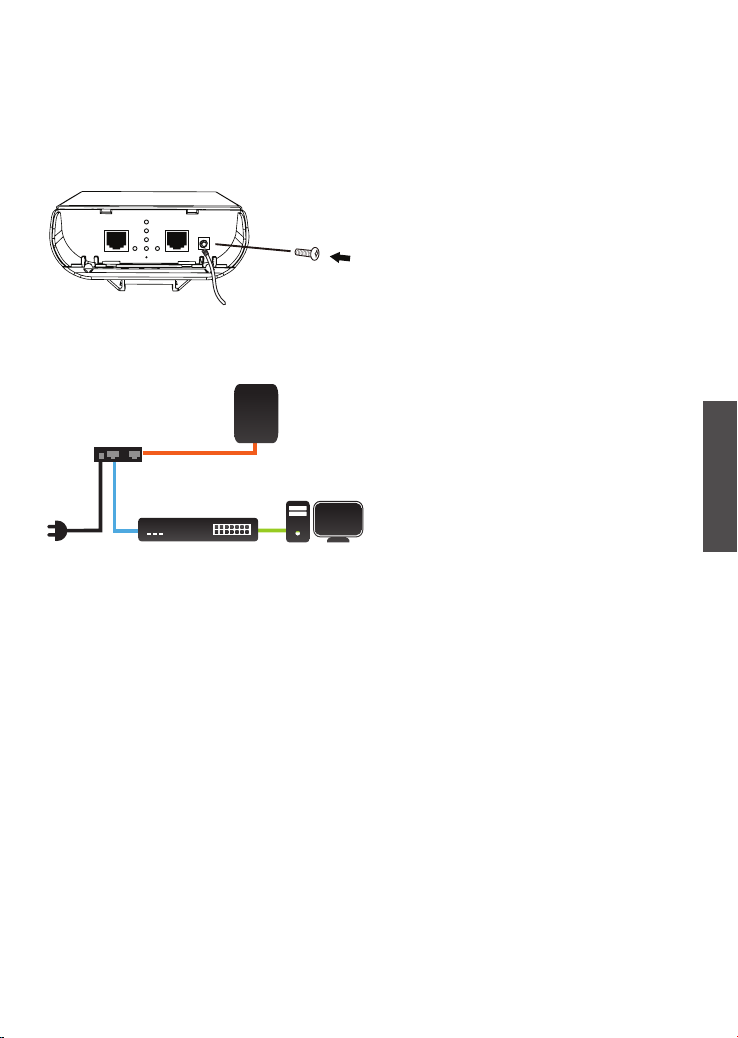

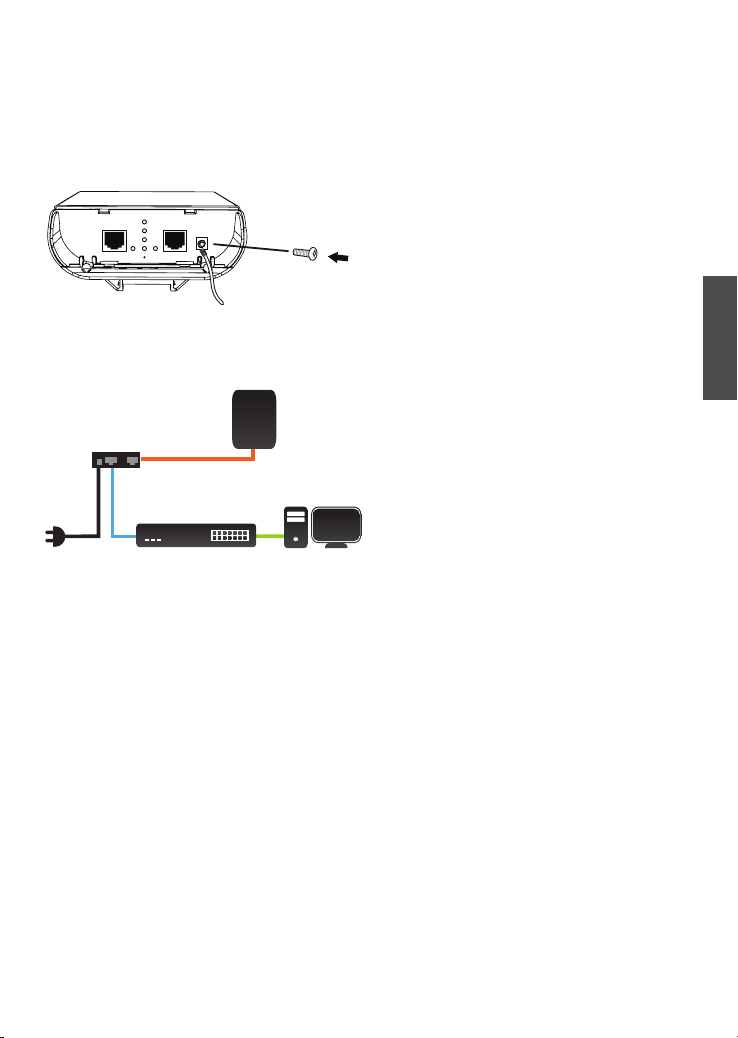

STEP 4: Connect the AP to Your Network
This product uses a proprietary PoE design
and can only be used with the included PoE
injector.
A. Connect the Ethernet cable (connected
to the AP in STEP 1) from the AP to the
“POE” port on the PoE Injector.
B. Connect an Ethernet cable from a router/
switch or PC to the “LAN” port on the
PoE Injector.
C. Attach the power cord to the PoE
Injector, and attach it into an electrical
outlet.
STEP 3: Connect Grounding Wire
A grounding wire4is recommended to
protect your device from lightning strikes
and the buildup of static electricity.
Conguration
If you are configuring the AP locally, connect
a PC to the PoE Injector “DATA IN” port using
an Ethernet cable.
A. Assign a static IP address to your PC
which is in the same network segment
with the device. As the default IP address
of this unit is 192.168.0.50, you may
choose any address from 192.168.0.1 to
192.168.0.254, except 192.168.0.50.
B. Open a web browser and go to
http://192.168.0.50. Enter admin as your
username and leave the password blank to
log into the web UI. Now you can configure
the AP via web UI.
POE
LAN
PoE Injector
POWER IN
LAN (PoE)
Router or Switch Computer
A
C
B
AP

D-Link DAP-3315 Quick Install Guide 5
ENGLISH
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone] or 1860-233-3999
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street -
City Light Building - oor 5
Nasrcity - Cairo, Egypt
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
TECHNICAL SUPPORT
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

6 D-Link DAP-3315 Quick Install Guide
ENGLISH
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
TECHNICAL SUPPORT

D-Link DAP-3315 Quick Install Guide 7
