D-Link AirPremier N DAP-2690 User manual

Quick Install Guide+
Installations-Anleitung+
Guide d’installation+
Guía de instalación+
Guida di Installazione+
AirPremier N
DUAL BAND PoE ACCESS POINT
DAP-2690

2 DAP-2690 Install Guide
Minimum System Requirements:
• CD-ROMDrive
• ComputerswithWindows®,Macintosh®,orLinux-basedoperating
systems
• InstalledEthernetAdapter
• InternetExplorerversion6.0,Chrome2.0.Safari3.0,orFirefox3.0
andabove
System Requirements
Package Contents
Note: UsingapowersupplywithadifferentvoltagethantheoneincludedwiththeDAP-2690willcausedamage
andvoidthewarrantyforthisproduct.Ifanyoftheaboveitemsaremissing,pleasecontactyourreseller.
DAP-2690802.11n
AccessPoint
PowerAdapter
EthernetCable
PowerCord
PoEBaseUnit
CD-ROMConsoleCable
MountingPlate

DAP-2690 Install Guide 3
Hardware Overview
LEDs
5 GHz-Whenlit,theaccesspointisoperatingat5GHz.
Thislightwillblinkwhenthereiswirelesstrafc.
2.4 GHz-Whenlit,theaccesspointisoperatingat2.4GHz.
Thislightwillblinkwhenthereiswirelesstrafc.
LAN-SolidlightwhentheEthernetportisconnectedtoa
workingport,suchasarouterorswitch.Thelightwillblink
whenthereistrafcthroughLANport.
POWER-Thelightwillblinkduringbootup.Oncesolid,the
accesspointisready.

4 DAP-2690 Install Guide
Installing the Hardware
LANPort(PoE)
ResetButton
PowerReceptor ConsolePort
5GHzAntennaConnectors*
*2.4GHzantennaconnectorsarelocatedonthebottomoftheaccesspoint.

DAP-2690 Install Guide 5
Topowertheaccesspoint,youcanuseoneofthefollowing3methods:
Method 1- UseifyouhaveaPoEswitch.
Method 2- Use if you do not have a PoE switch and do not
haveapoweroutletnearthelocationoftheaccess
point.
Method 3- Use if you do not have a PoE switch and have a
poweroutletnearthelocationoftheaccesspoint.
Method 1
1. ConnectoneendofyourEthernetcableintotheLAN(PoE)portonthe
DAP-2690.
2. ConnecttheotherendintooneportonaPoEswitch.

6 DAP-2690 Install Guide
Method 2
1. ConnectoneendofanEthernetcableintotheData InportonthePoE
base unit and the other end into one port on your switch, router, or
computer.
2. Connect one end of an Ethernet cable into the P+Data Out port on
thePoEbaseunitandtheotherendintotheLAN (PoE)portonthe
DAP-2690accesspoint.
3. Use the supplied power adapter. Connect the power adapter to the
Power InreceptoronthePoEadapter.
4. Connectthepowercabletothepoweradapterandthenconnectthe
otherendintoapoweroutlet.

DAP-2690 Install Guide 7
Method 3
1. ConnectoneendofyourEthernetcableintotheLAN (PoE)porton
theDAP-2690andthenconnecttheotherendtoaswitch,router,or
computer.
2. Use the supplied power adapter. Connect the power adapter to the
PowerreceptorontheDAP-2690accesspoint.
3. Connectthepowercabletothepoweradapterandthenconnectthe
otherendintoapoweroutlet.

8 DAP-2690 Install Guide

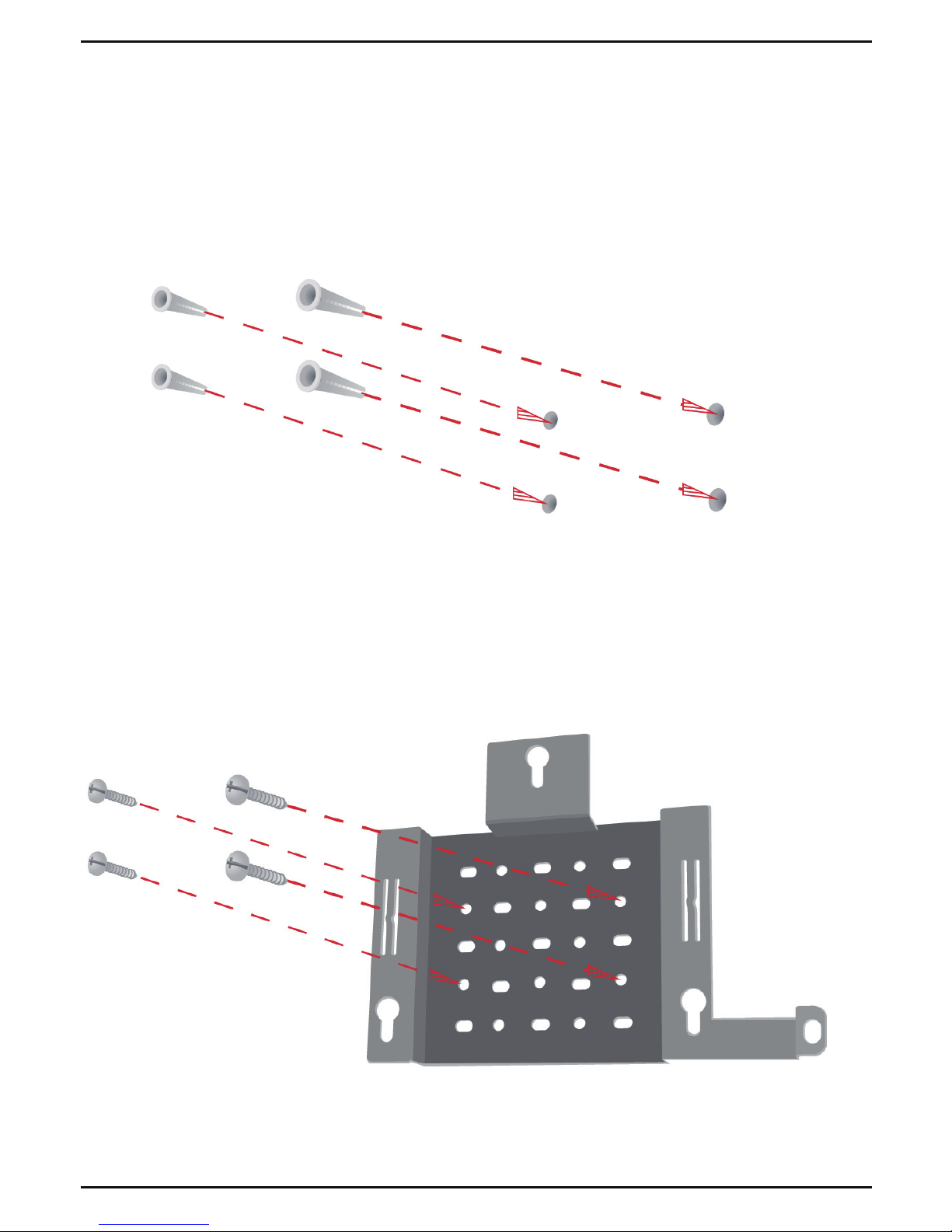

Step 1:Inserttheprovidedwallanchorsinthewallwherethemountingplate
willbeattached.
Mounting Plate Assembly
Step 2:Usetheprovidedscrewstosecurethemountingplateonthewall.

DAP-2690 Install Guide 9

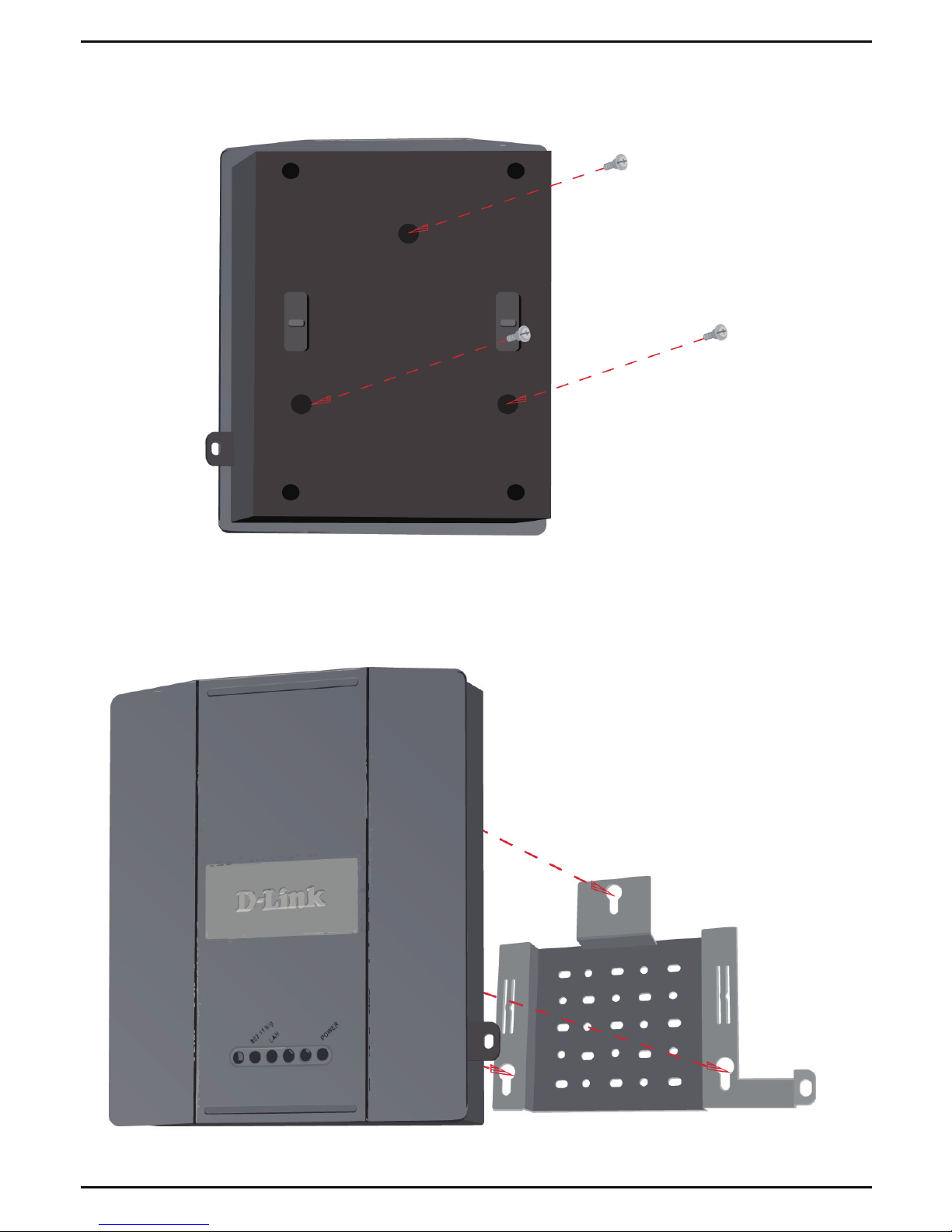

Step 3:AttachtheremainingscrewssecurelytothebackoftheDAP-2690.
Step 4:AttachtheDAP-2690tothemountingplate.

10 DAP-2690 Install Guide

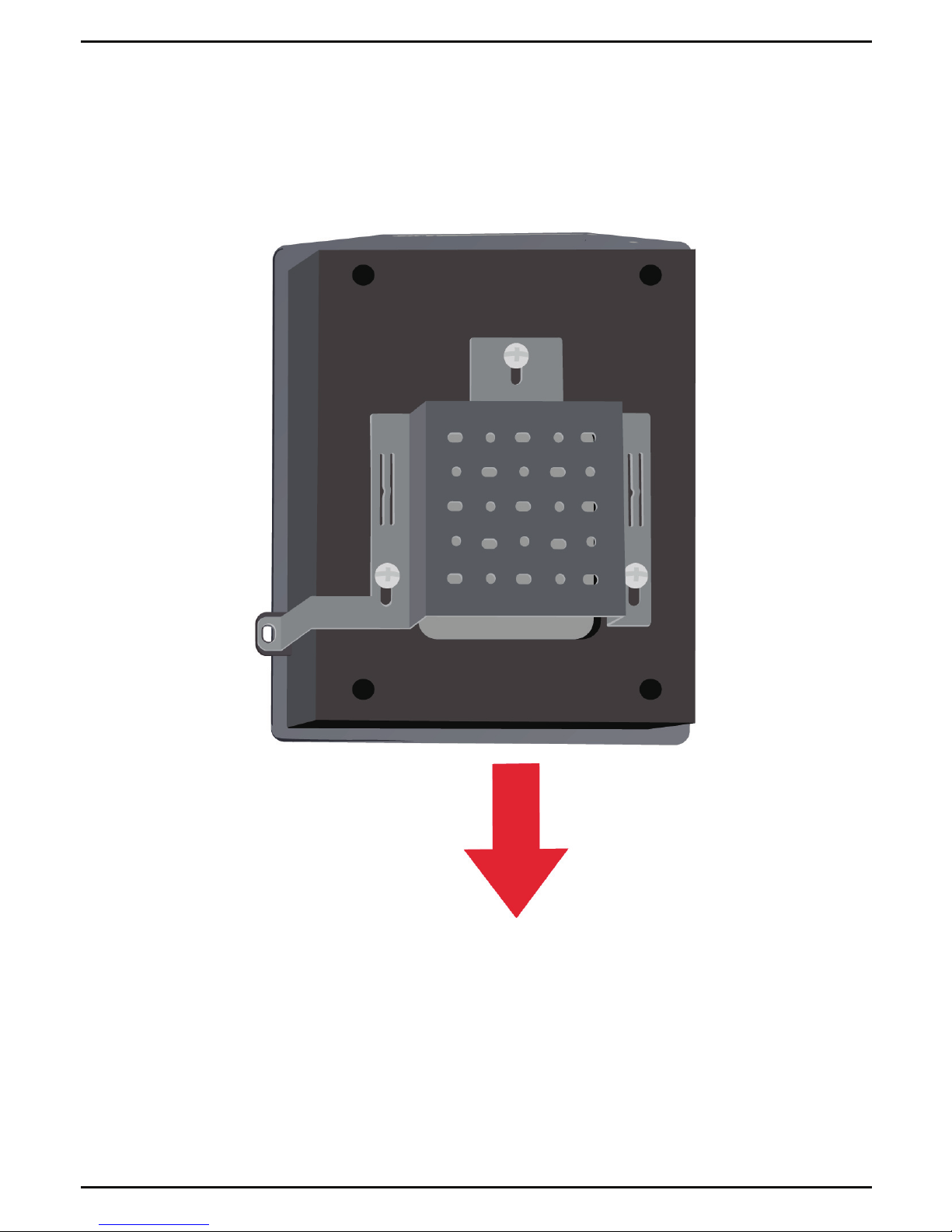

Step 5:SlidetheDAP-2690downintothegroovesonthemountingplateto
secureittotheplate.

DAP-2690 Install Guide 11
Technical Support
United Kingdom (Mon-Fri)
HomeWireless/Broadband08718733000(9.00am–06.00pm,Sat10.00am-02.00pm)
Managed,Smart,&WirelessSwitches,orFirewalls08718730909(09.00am–05.30pm)
(BT10ppm,othercarriersmayvary.)
Ireland (Mon-Fri)
AllProducts1890886899(09.00am-06.00pm,Sat10.00am-02.00pm)
€0.05ppmpeak,€0.045ppmoffpeakTimes
Internet
http://www.dlink.co.uk
ftp://ftp.dlink.co.uk

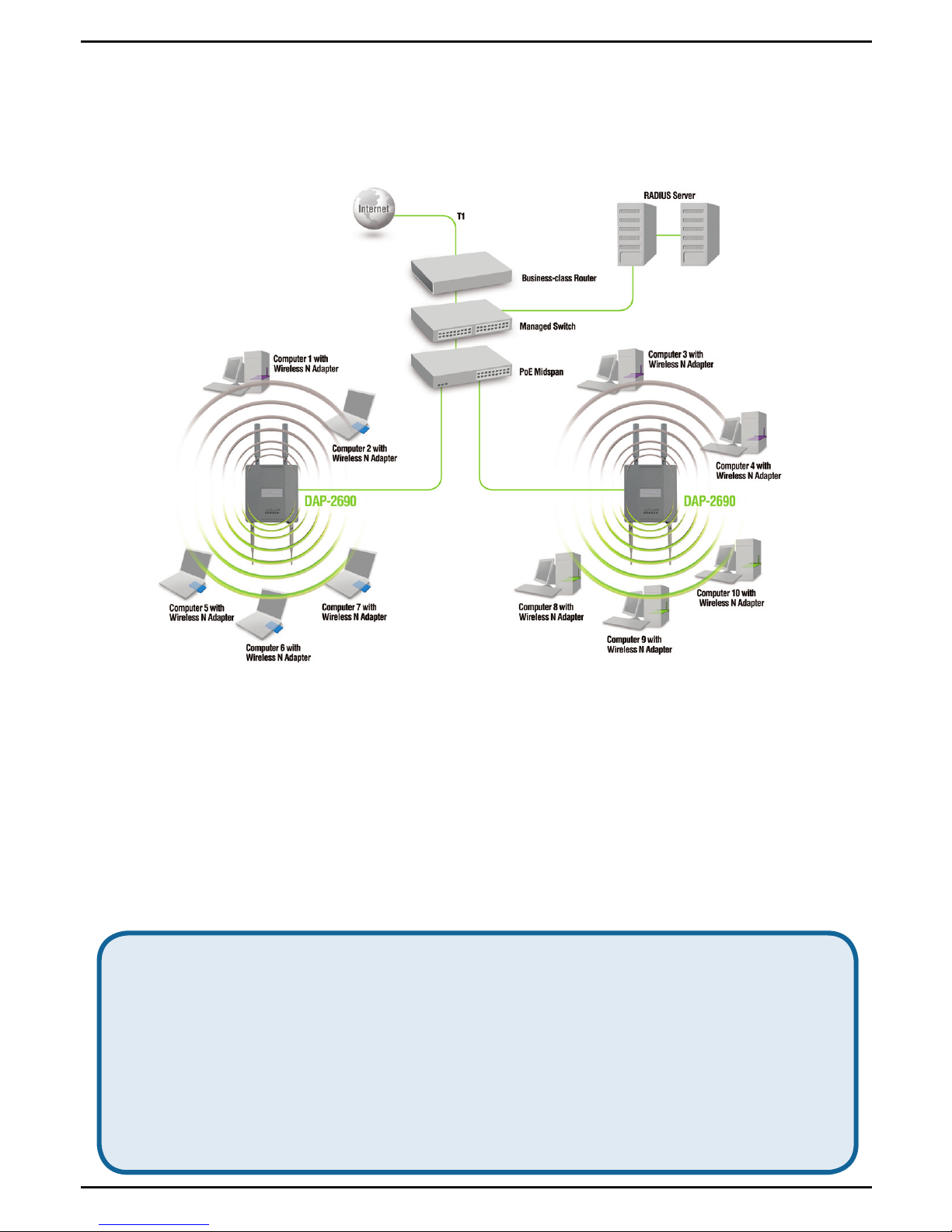

WhenyouhavecompletedthestepsinthisInstallationGuideandcongured
yourforyournetwork,yournetworkshouldlooksimilartothis:
Your Setup is Complete
*MaximumWirelesssignalratederivedfromIEEE802.11n(draft2.0)specications.Actualdatathroughputwill
vary.Networkconditionsandenvironmentalfactors,includingvolumeofnetworktrafc,buildingmaterialsand
construction,andnetworkoverheadloweractualdatathroughputrate.
TosetupandmanagetheDAP-2690fromacomputer,useoneofthefollowing
methods:
1. ConnectastraightthroughEthernetcablebetweentheaccesspointand
yourcomputer.
2. Connecttheaccesspointtoaswitchorrouteranduseacomputerfroma
computerthatisalsoconnectedtothatswitchorrouter.

12 DAP-2690 Install Guide
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• ComputermitWindows®,Macintosh®oderLinux-basierten
Betriebssystemen
• InstallierterEthernet-Adapter
• InternetExplorerVersion6.0,Chrome2.0.Safari3.0oderFirefox3.0
undhöher
Systemanforderungen
Packungsinhalt
Hinweis: DieVerwendungeinesNetzteilsmiteineranderenSpannungalsjenerdesmitdemDAP-2690
mitgeliefertenNetzteilsverursachtSchäden.IndiesemFalleerlischtderGarantieanspruchfürdiesesProdukt.
SollteeinerderobenaufgeführtenArtikelfehlen,wendenSiesichbitteanIhrenFachhändler.
DAP-2690802.11n
AccessPoint
Stromadapter
Ethernetkabel
Netzkabel
PoE-Basiseinheit
CD-ROMKonsolenkabel
Montageplatte

DAP-2690 Install Guide 13
Hardware-Überblick
LEDs
5 GHz–Leuchtet,wennderAccessPointim5-GHz-Bereich
betriebenwird.
DiesesLichtblinktbeidrahtlosemDatenverkehr.
2.4 GHz–Leuchtet,wennderAccessPointim2,4-GHz-Bereich
betriebenwird.
DiesesLichtblinktbeidrahtlosemDatenverkehr.
LAN–Leuchtetdurchgehend,wennderEthernet-Portaneinen
ordnungsgemäßfunktionierendenPort,wieetwaeinenRouter
oderSwitch,angeschlossenist.DasLichtblinktbeiDatenverkehr
überdenLAN-Port.
POWER–DasLichtblinktwährenddesHochfahrens.Sobaldes
durchgehendleuchtet,istderAccessPointbetriebsbereit.

14 DAP-2690 Install Guide
Installation der Hardware
LAN-Port(PoE)
Rücksetztaste(Reset)
Stromeingangsbuchse Konsolenport
5GHzAntennenanschlüsse*
*2,4GHzAntennenanschlüssebendensichaufderUnterseitedesAccessPoint.

DAP-2690 Install Guide 15
ZurStromversorgungdesAccessPointkönnenSieeinederfolgenden3
Optionenwählen:
Methode 1-Stromversorgung,wennSieeinenPoE-Switchhaben.
Methode 2-Stromversorgung,wennSiekeinenPoE-Switchhaben
undsichkeineSteckdoseinderNähedesAccessPoint
bendet.
Methode 3-Stromversorgung,wennSiekeinenPoE-Switchhaben
undsicheineSteckdoseinderNähedesAccessPoint
bendet.

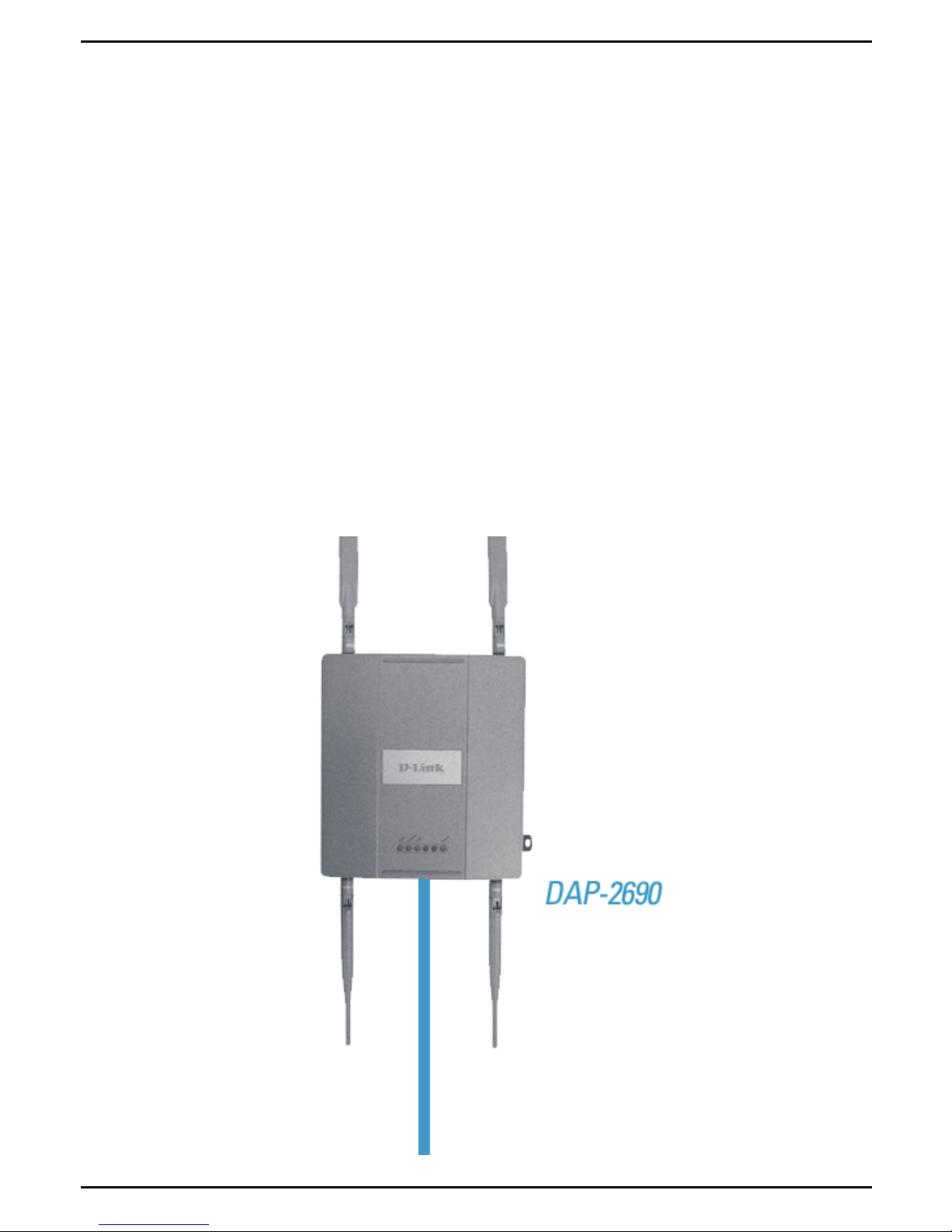

Methode 1
1. SchließenSieeinEndeIhresEthernetkabelsandenLAN(PoE)-Port
amDAP-2690an.
2. SchließenSiedasandereEndeaneinenPortamPoE-Switch.

16 DAP-2690 Install Guide
Methode 2
1. SchließenSieeinEndeeinesEthernetkabelsandenDateneingangs-
Port(Data In)aufderPoE-BasiseinheitunddasandereEndeaneinen
PortaufIhremSwitch,RouteroderComputer.
2. SchließenSieeinEndeeinesEthernetkabelsandenPortP+Data Out
aufderPoE-BasiseinheitunddasandereEndeandenLAN (PoE)-Port
amDAP-2690AccessPoint.
3. SchließenSiedenmitgeliefertenStromadapterandie
Stromeingangsbuchse(Power In)amPoE-Adapter.
4. SteckenSiedaseineEndedesNetzkabels(mitdemKaltgerätestecker)
indenStromadapterunddasandereEnde(MitdemNetzstecker)in
eineSteckdose

DAP-2690 Install Guide 17

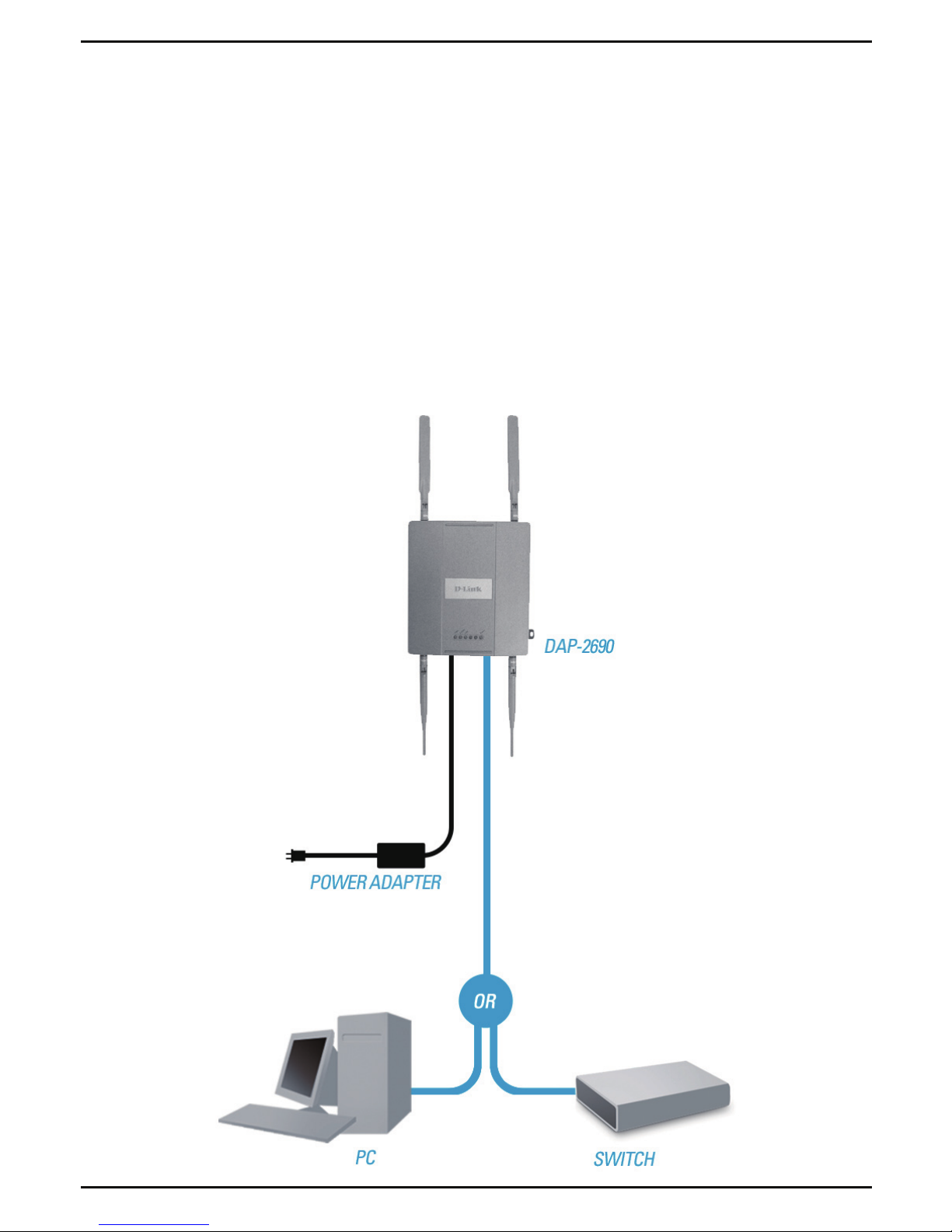

Methode 3
1. SchließenSiedaseineEndeIhresEthernetkabelsandenLAN (PoE)-
PortamDAP-2690unddasandereEndeaneinenSwitch,Routeroder
Computeran.
2. Verwenden Sie den mitgelieferten Stromadapter. Schließen Sie den
Stromadapter an die Stromeingangsbuchse am DAP-2690 Access
Pointan.
3. SteckenSiedaseineEndedesNetzkabels(mitdemKaltgerätestecker)
indenStromadapterunddasandere Ende(Mitdem Netzstecker)in
eineSteckdose.

18 DAP-2690 Install Guide
Schritt 1:BringenSiediemitgeliefertenWandankeranderWandan,wodie
Montageplattebefestigtwerdensoll.
Befestigung der Montageplatte
Schritt 2:BefestigenSiedieMontageplattemitdenmitgeliefertenSchrauben
anderWand.

DAP-2690 Install Guide 19

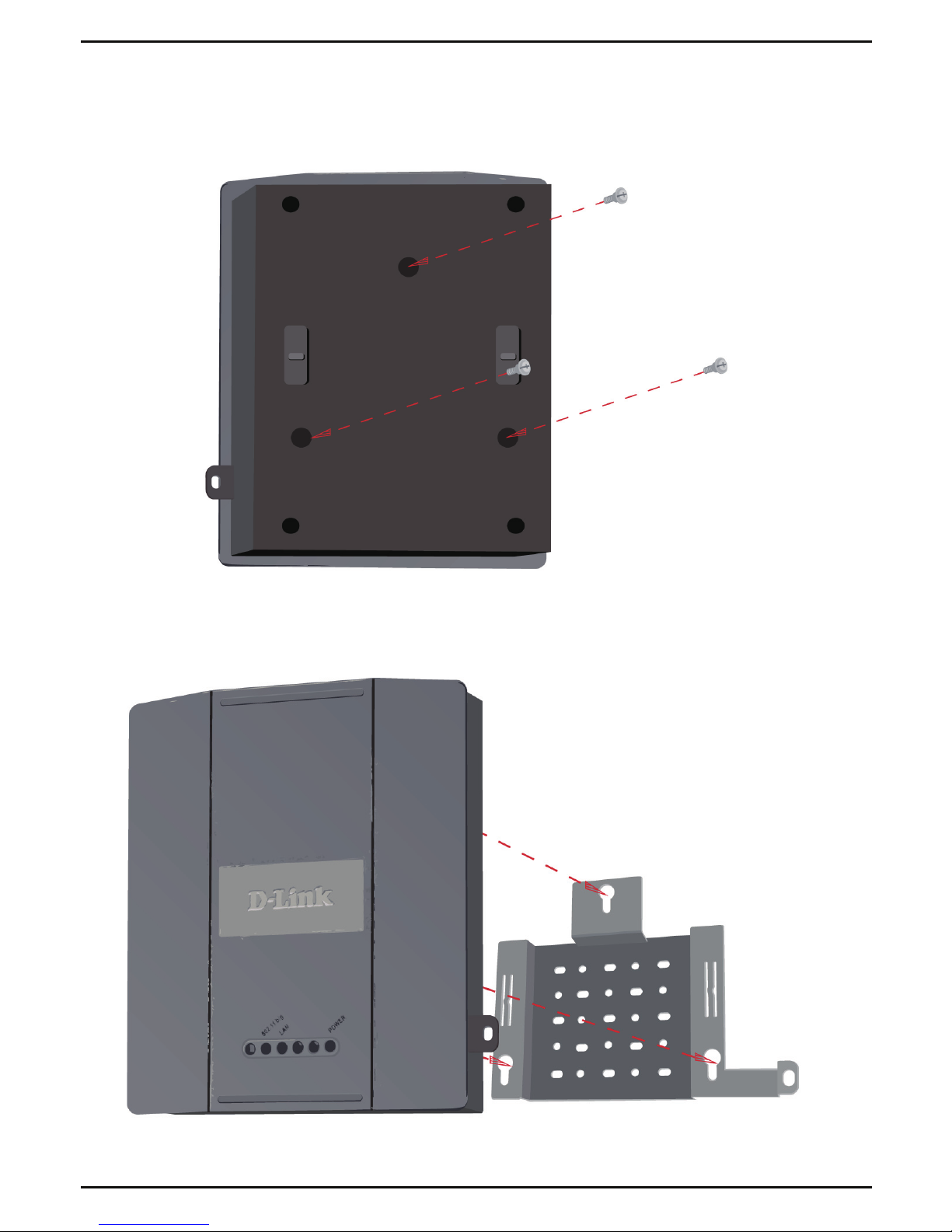

Schritt 3:DrehenSiedierestlichenSchraubenfestindieRückseitedes
DAP-2690ein.
Schritt 4:SetzenSiedenDAP-2690aufdieMontageplatte.

20 DAP-2690 Install Guide
Schritt 5:SchiebenSiedenDAP-2690nachuntenindieRillenaufder
Montageplatte,umesanderPlattezubefestigen.
