D-Link DBA-3620P User manual

This document will guide you through the basic installation
process for your new D-Link Nuclias Cloud-Managed
Access Point. /
Ce document vous guidera tout au long de la procédure
d'installation de votre nouveau point d’accès D-Link Nuclias
Cloud-Managed
DBA-3620P
Documentation also available via the
D-Link Website /
Documentation également disponible
via le site Web D-Link
Quick Installation Guide
Nuclias Cloud-Managed Wave 2
Outdoor Access Point /
Guide d'installation rapide
Point d'accès extérieur Nuclias
Cloud-Managed Wave 2

2 D-Link DBA-3620P Quick Installation Guide
ENGLISH
About This Guide
This installation guide provides basic instructions
for installing the DBA-3620P Nuclias Cloud-
Managed Wave 2 Outdoor Access Point on your
network. For additional information about how
to use the Access Point, please see the User
Manual, which is available on the D-Link support
website.
Unpacking the Product
System Requirements
Open the shipping carton and carefully unpack its
contents. Please consult the packing list below to
make sure all items are present and undamaged.
If any item is missing or damaged, please contact
your local D-Link reseller for a replacement.
-DBA-3620P Nuclias Cloud-Managed Wave 2
Outdoor Access Point
-Shielded Cat 5E Ethernet Cable
-Mounting Ties (Qty. 2)
-Wall Mount Base
-Console Cable
-Grounding Wire
Note: To power the DBA-3620P, please use any
D-Link IEEE 802.3at/af-compliant PoE switch or
the D-Link DPE-311GI PoE injector.
-Windows®, Macintosh®, or Linux-based
operating system
-Ethernet port or installed Ethernet adapter
-Internet Explorer 11, Safari 7, Firefox 28,
Google Chrome 33 or higher
Hardware Overview

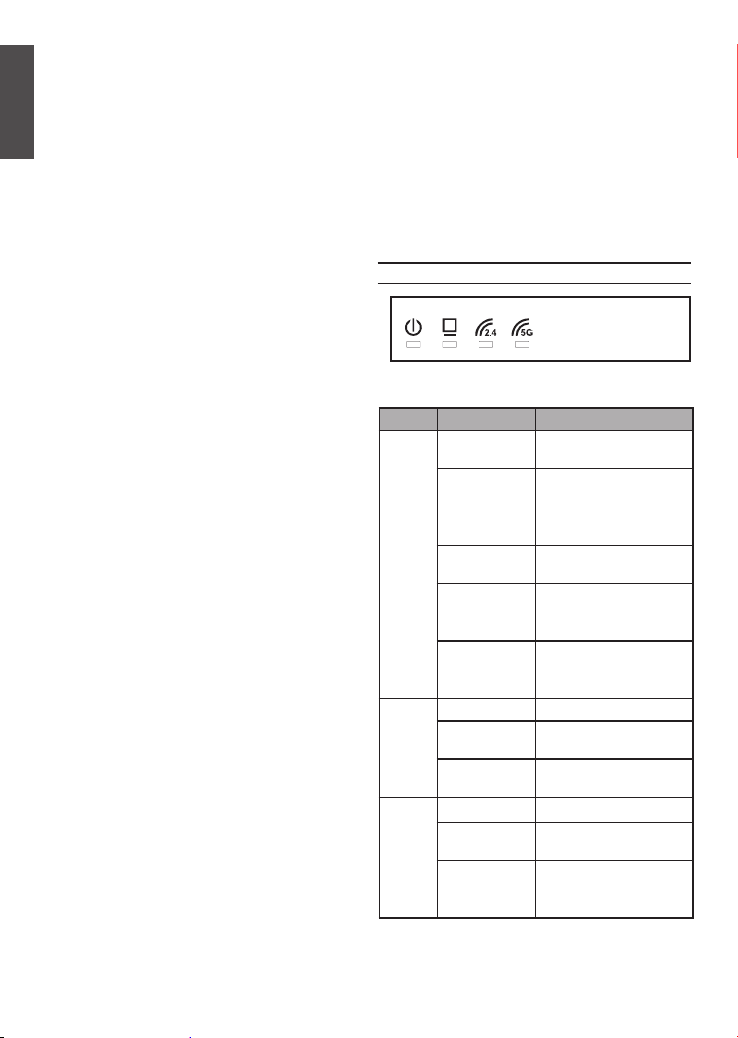

Figure 1. DBA-3620P LEDs
LEDs
LED Status Description
Power/
Cloud
Solid Orange Device is performing
startup procedure
Blinking
Orange
Device is resetting to
its default settings
or it is upgrading its
rmware
Solid Green Device is currently in
cloud mode
Blinking
Green
Device is trying to
connect to D-Link
Nuclias Cloud
Solid Red Device is not working
properly in cloud
mode
LAN
(PoE in)
Solid Green Link Present
Blinking
Green
Sending or receiving
data packets
Light O Link down or
unplugged
WLAN
(2.4GHz
/5 GHz)
Solid Green Device Ready
Blinking
Green
Sending or receiving
packets
Light O Radio o/ device is
undergoing boot
process
Before You Begin
This installation guide provides instructions
for installing the DBA-3620P on your network.
Additional documentation is also available on the
D-Link support website.
• D-Link Nuclias User Manual: For additional
information and instructions on how to
congure the device using D-Link Nuclias
Cloud.
Optional Accessories
-PoE Injector (Model: DPE:311GI)
Note: These accessories are not included in
the package. If any of these items are required,
please contact your reseller to order it.

D-Link DBA-3620P Quick Installation Guide 3
ENGLISH

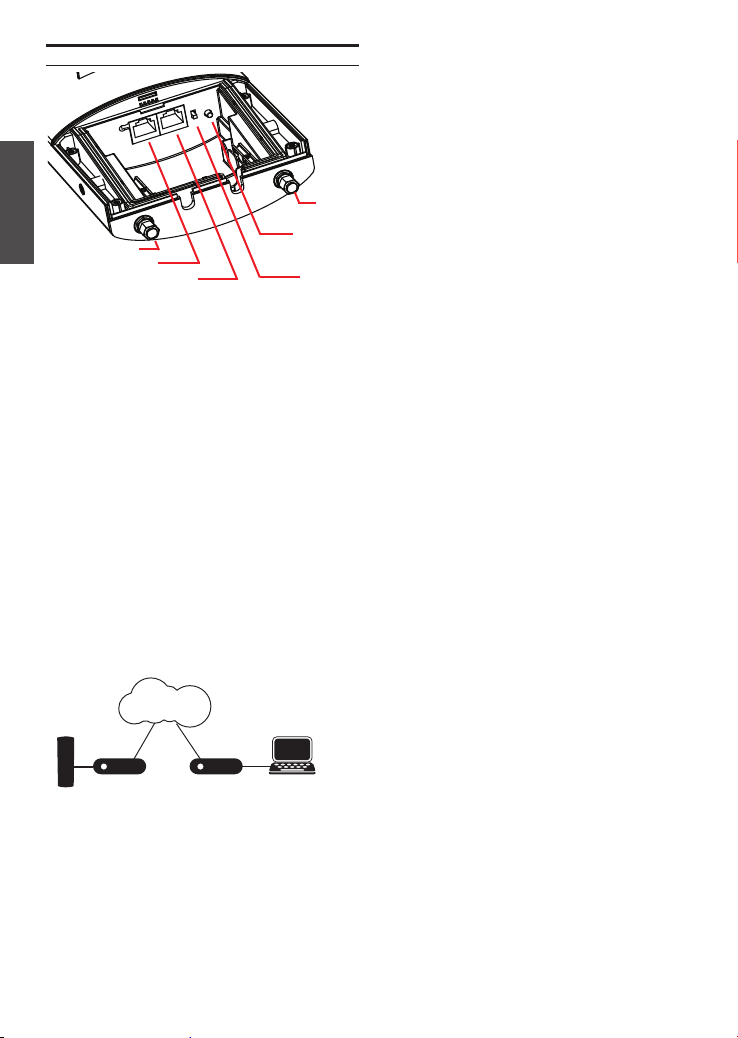

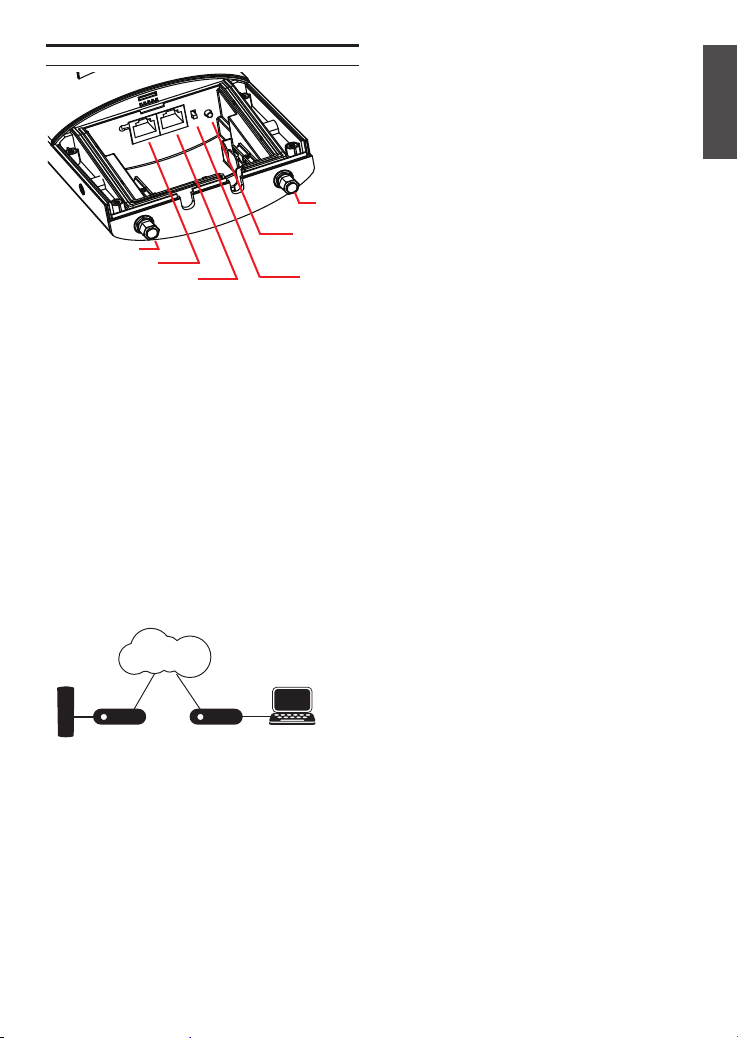

Figure 2. DBA-3620P Rear Panel
Interfaces
* DBA-3620P can be powered via PoE from LAN (PoE)
** A manual reboot is needed when switching from internal
to external antennas, and vice versa.
*** (Optional) RP-SMA connectors for external 2.4/5 GHz
dual-band antennas.
*** For external antennas, the toggle switch must be
switched to EXT ANT.
Reset Button
ANT***
ANT***
LAN (PoE)*
CONSOLE
Toggle switch
for internal
or exernal
antennas**
LAN CONSOLE
RESET
EXT ANT
INT ANT
Conguring the Access Point
Using D-Link Nuclias
Note: To use D-Link Nuclias, the DBA-3620P must be
connected to the Internet.
The DBA-3620P is designed to be managed through
D-Link Nuclias Cloud. Refer to the D-Link Nuclias User
Manual for detailed conguration instructions.
D-Link DBA-1510P Quick Install Guide
6
ENGLISH
Switch or RouterSwitch or Router
Switch or Router
Management
Management
DBA-3620P
DBA-1510P
DBA-1510P
DBA-1510P
Management
Management
D-Link Nuclias
Figure 3: Connecting through D-Link Nuclias
1. On an Internet-connected PC, open a web browser
and go to www.nuclias.com.
2. Enter your D-Link Nuclias user name and password.
Manual Conguration
Note: D-Link recommends manually conguring the
device before mounting it.
If you are unable to connect to D-Link Nuclias Cloud,
you may need to manually congure the DBA-3620P
using its web user interface (UI). Refer to the D-Link
NucliasUser Manual for detailed configuration
instructions.
Use one of the following methods to access the
web user interface:
Connecting through Ethernet
Note: The management PC must be in the same
subnet as the DBA-3620P.
1. Use an Ethernet cable to connect the
DBA-3620P to the management PC or to
the switch or router the management PC is
connected to.
2. Open a web browser and type in the default
host name of the DBA-3620P and press Enter.
The default host name is DBA-3620P-XXXX
where XXXX represents the last 4 characters
of the MAC address listed on the device label
located on the bottom of the device.
3. When prompted, enter the default login
credentials:
User name: admin
Password: admin
Connecting Wirelessly
1. Connect the management PC to the
default SSID of the DBA-3620P. The
SSID will be in the format DBA-3620P-
XXX where XXXX represents the last 4
characters of the MAC address listed on
the device label located on the bottom of
the device.
2. Open a web browser and type
in the default host name of the
DBA-3620P and press Enter.
The default host name is DBA-3620P-
XXXX where XXXX represents the last 4
characters of the MAC address listed on
the device label located on the bottom of
the device.
3. When prompted, enter the default login
credentials:
User name: admin
Password: admin
ComputerDBA-3620P

4 D-Link DBA-3620P Quick Installation Guide
ENGLISH
Mounting Options
Pole Mount and Wall Mount are the two mounting
options for the DBA-3620P.
Cable Requirement
Use a Cat 5 cable with an even sheath.
The Ethernet ports on the DBA-3620P access point
cannot accept a Cat 5 cable that has an uneven
sheath; the RJ-45 connector on the cable will not fit
properly into the receptacle on the access point.
Pole Mounting Installation
1. Open the bottom panel with a Phillips screw-
driver.
Installation
• Manage the access point from the computer:
Connect the access point and your computer
directly via a straight-through Ethernet cable.
Installation
ComputerDBA-3620P
ComputerDBA-3620P
ComputerDWL-6720AP
Switch or Router
Congure the access point
To set up and manage the DBA-3620P, use one of
the following methods:
• LAN on DBA-3620P to Ethernet Port labeled
POE on PoE Adapter
• Connect the Power Cord to the PoE Adapter
and a power outlet
• Connect Computer to Ethernet Port labeled
LAN on PoE Adapter
• Manage the access point from the computer
via the Switch or Router: Connect the access
point and your computer to the same switch
or router.

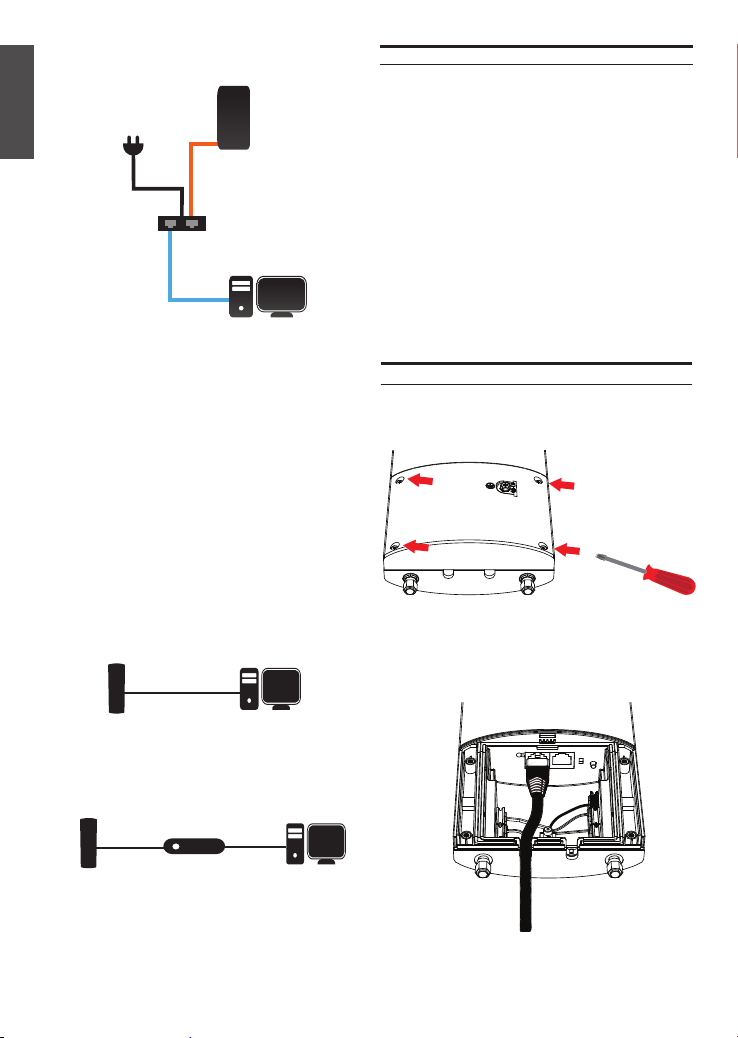

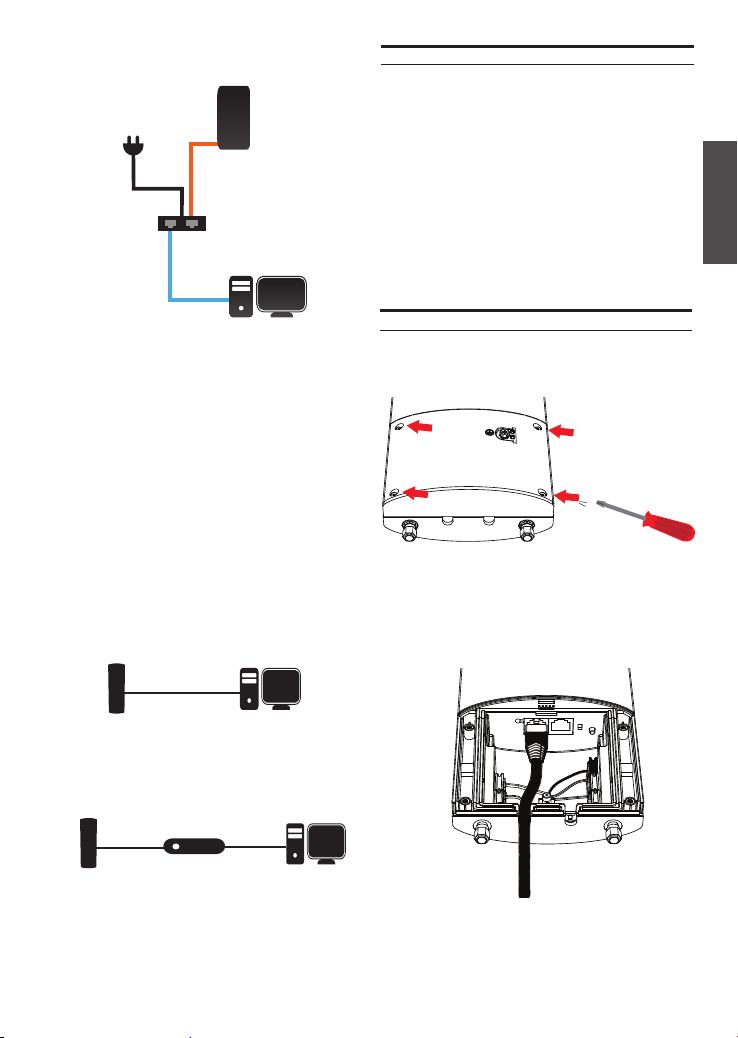

Figure 4. Deployment Example
LAN(POE) on
DBA-3620P to
Ethernet Port
labeled PoE on
PoE Adapter
Connect the
Power Cord
to the PoE
Adapter and a
power outlet
with earthing
connection
Connect Computer to
Ethernet Port labeled
LAN on PoE Adapter
LAN
PoE
POWER IN
Computer
2. Plug one end of Cat 5 cable into the LAN port
on the DBA-3620P, and the other end to the
port labeled POE on the PoE Adapter.
LAN (POE) CONSOLE
EXT ANT
RESET
INT ANT

D-Link DBA-3620P Quick Installation Guide 5
ENGLISH

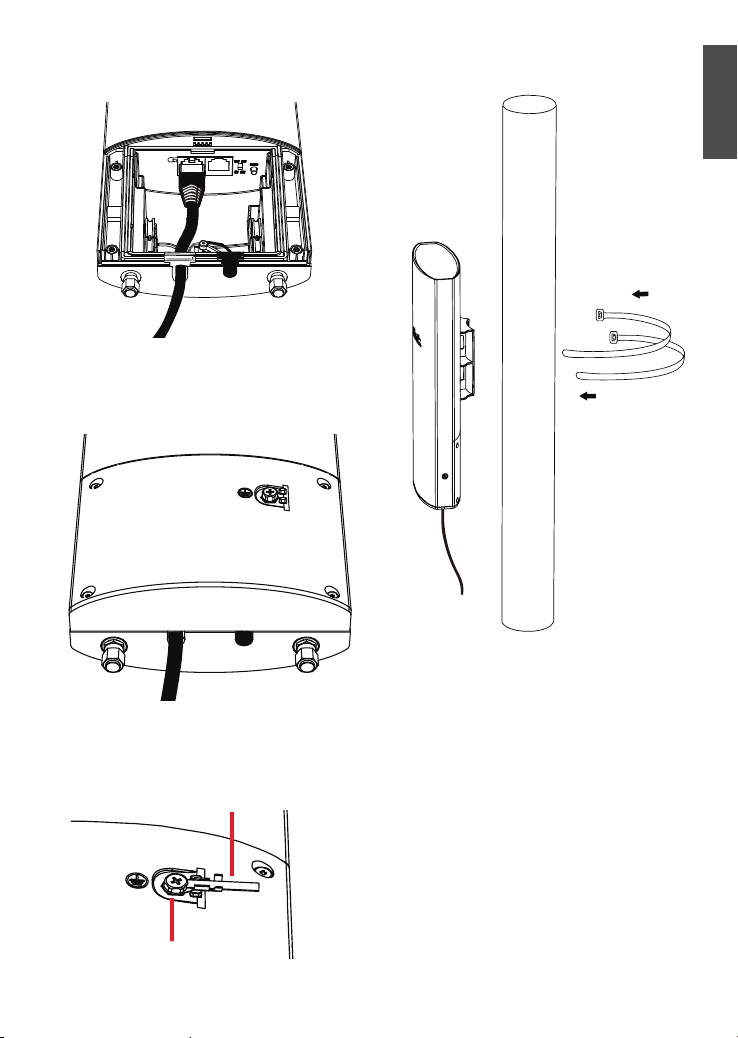

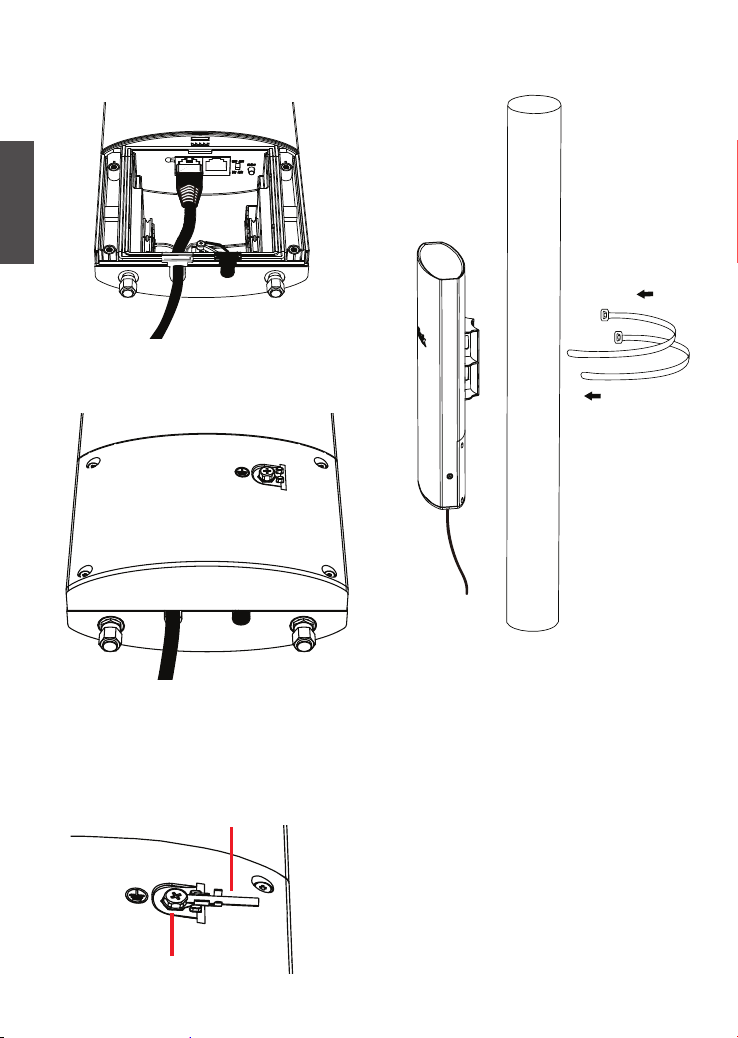

6. Attach access point to a pole
LAN (POE) CONSOLE
L:20mm*1pcs(18 AWG)
M3.5*5mm*1pcs
3. Choose a gasket (6 mm or 4 mm) to t the
Ethernet cable; if CONSOLE is not in-use,
please put on the black gasket.
4. Close the bottom panel with a Phillips screw-
driver.
5. Attach a grounding wire. Instructions for the
installation of that conductor to building earth
by a SKILLED PERSON.

6 D-Link DBA-3620P Quick Installation Guide
ENGLISH

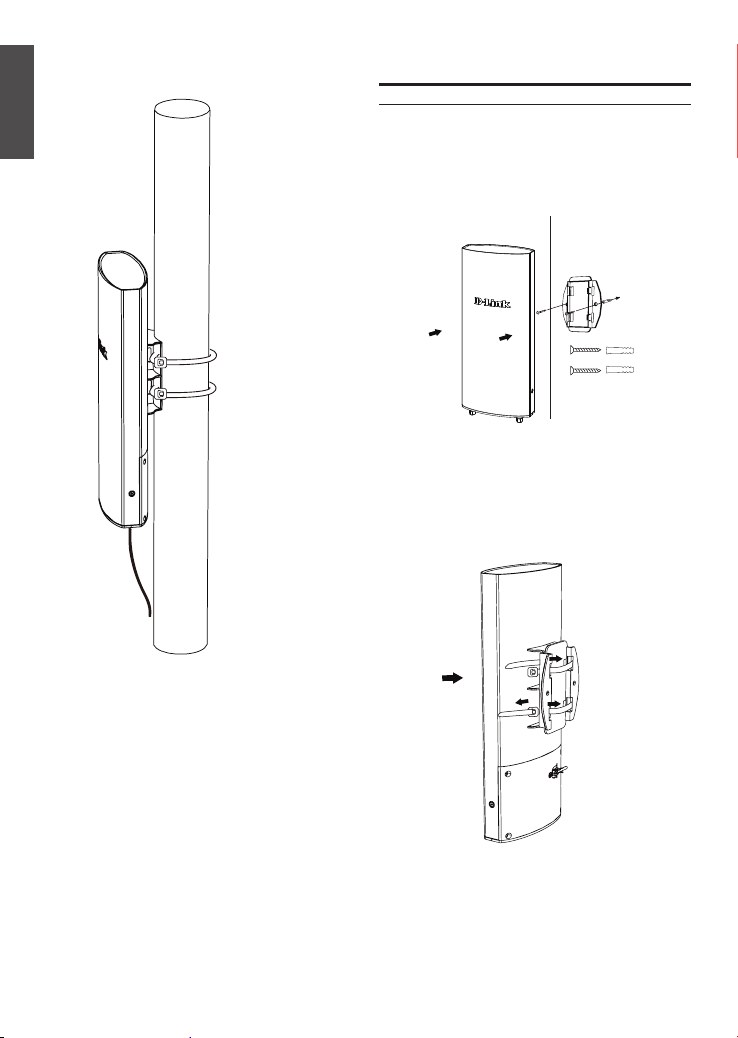

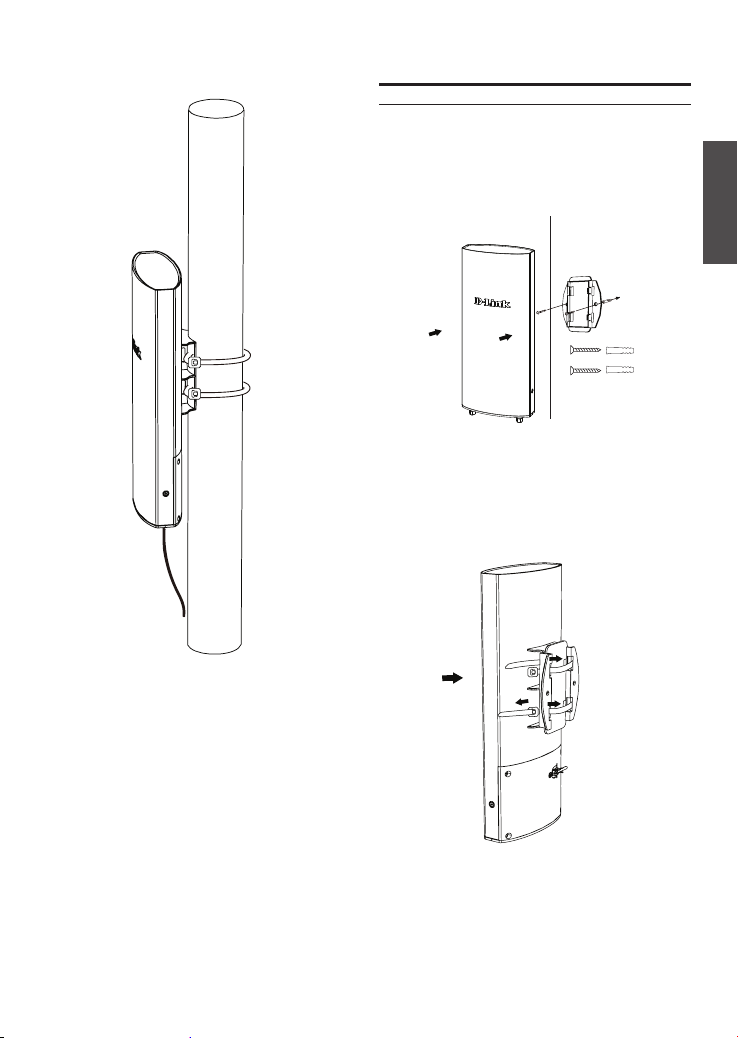

7. Fasten the mounting ties. Wall Mounting Installation
1. Use the supplied screws to attach the Wall
Mount Base to the wall.
2. Attach DBA-3620P to the Wall Mount Base.
Thread and fasten the Mounting Ties.
Installation
STP 4 x 25,4 mm

D-Link DBA-3620P Quick Installation Guide 7
FRANÇAIS
À propos de ce guide
Ce guide d'installation fournit des instructions de
base pour l'installation du point d'accès extérieur
DBA-3620P Nuclias Cloud-Managed Wave 2 sur
votre réseau. Pour de plus amples informations
sur l'utilisation du point d'accès, consultez le
manuel d'utilisation, disponibles sur le site Web
d'assistance de D-Link.
Déballage du produit
Conguration système requise
Ouvrez le carton d'emballage, puis déballez
soigneusement son contenu. Consultez la liste de
colisage pour vous assurer qu'il ne manque aucun
article et qu'ils sont tous en bon état. Si un des
éléments est manquant ou endommagé, veuillez
contacter votre revendeur D-Link local pour
obtenir un remplacement.
-Point d'accès extérieur DBA-3620P Nuclias
Cloud-Managed Wave 2
-Câble Ethernet blindé Cat 5E
-Attaches de montage (Qté 2)
-Base de montage mural
-Câble de la console
-Câble de mise à la terre
Remarque : Pour alimenter le DBA-3620P,
utilisez un commutateur PoE conforme à la norme
IEEE 802.3at/af de D-Link ou l'injecteur PoE
DPE-311GI de D-Link.
-Système d’exploitation Windows®, Macintosh®
ou Linux
-Port Ethernet ou adaptateur Ethernet installé
-Internet Explorer 11, Safari 7, Firefox 28,
Google Chrome 33 ou une version ultérieure
Vue d'ensemble du matériel
Figure 1. Voyants du DBA-3620P
Voyants
Voyant
lumineux
État Description
Alimentation/
cloud
Orange
xe
L'appareil eectue
la procédure de
démarrage
Orange
clignotant
L'appareil revient à ses
paramètres par défaut
ou met à jour son
microprogramme
Vert xe L'appareil est actuel-
lement en mode
cloud
Vert
clignotant
L'appareil tente de se
connecter au cloud de
D-Link Nuclias
Rouge
xe
L'appareil ne
fonctionne pas correc-
tement en mode
cloud
LAN (entrée
PoE)
Vert xe Liaison présente
Vert
clignotant
Envoi ou réception de
paquets de données
Voyant
éteint
Liaison indisponible
ou débranchée
Réseau local
sans l
(2,4GHz /
5GHz)
Vert xe Périphérique prêt
Vert
clignotant
Envoi ou réception de
paquets
Voyant
éteint
La radio est éteinte/
le périphérique est en
cours de démarrage
Avant de commencer
Ce guide d'installation fournit les instructions
d’installation du DBA-3620P sur votre réseau.
Une documentation supplémentaire est également
disponible sur le site Web d'assistance D-Link.
• D-Link Nuclias Manuel d’utilisation: Pour
plus d'informations et les instructions de
conguration de l'appareil grâce au Cloud
D-Link Nuclias.
Accessoires en option
-Injecteur PoE (modèle : DPE:311GI)
Remarque : Ces accessoires ne sont pas inclus
dans la boîte. Si l'un de ces éléments est requis,
veuillez contacter votre revendeur pour le
commander.

8 D-Link DBA-3620P Quick Installation Guide
FRANÇAIS
Figure 2. Panneau arrière du DBA-3620P
Interfaces
* Le DBA-3620P peut être alimenté via PoE à partir du
LAN (PoE)
** Un redémarrage manuel est nécessaire chaque fois
que vous passez des antennes internes aux antennes
externes, et vice versa.
*** (En option) Connecteurs RP-SMA pour antennes
bi-bande externes 2,4/5 GHz.
Pour les antennes externes, l'interrupteur à bascule doit
être réglé sur EXT ANT.
Bouton de
réinitialisation
ANT***
ANT***
LAN (PoE)*
CONSOLE
Interrupteur à
bascule pour
antennes internes
ou externes**
LAN CONSOLE
RESET
EXT ANT
INT ANT
Conguration du point d'accès
Utilisation du D-Link Nuclias
Remarque: Pour utiliser D-Link Nuclias, le DBA-3620P
doit être connecté à l'Internet.
Le DBA-3620P est conçu pour être géré par Cloud
D-Link Nuclias. Consultez le manuel de l'utilisateur
duD-Link Nuclias pour des instructions de conguration
détaillées.
D-Link DBA-1510P Quick Install Guide
6
ENGLISH
Switch or RouterSwitch or Router
Switch or Router
Management
Management
DBA-3620P
DBA-1510P
DBA-1510P
DBA-1510P
Management
Management
D-Link Nuclias
Figure 3 : Connexion via D-Link Nuclias
1. Sur un PC connecté à Internet, ouvrez un navigateur
Web et accédez à www.nuclias.com.
2. Entrez votre nom d'utilisateur et votre mot de passe
D-Link Nuclias.
Conguration manuelle
Remarque: D-Link recommande de configurer
manuellement le périphérique avant de le monter.
Si vous ne pouvez pas vous connecter au Cloud
D-Link Nuclias, vous devrez peut-être congurer
manuellement le DBA-3620P à l'aide de son
interface utilisateur Web (IU). Consultez le manuel de
l'utilisateur du D-Link Nuclias pour des instructions
de conguration détaillées.
Utilisez l'une des méthodes suivantes pour accéder
à l'interface utilisateur Web:
Connexion via Ethernet
Remarque: Le PC de gestion doit se trouver dans le
même sous-réseau que le DBA-3620P.
1. Utilisez un câble Ethernet pour connecter
le DBA-3620P au PC de gestion ou au
commutateur ou routeur auquel le PC de
gestion est connecté.
2. Ouvrez un navigateur Web et
tapez le nom d'hôte par défaut du
DBA-3620P et appuyez sur Entrée.
Le nom d'hôte par défaut est DBA-3620P-
XXXX, où XXXX représente les 4 derniers
caractères de l'adresse MAC figurant sur
l'étiquette du périphérique située au bas
de celui-ci.
3. Lorsque vous y êtes invité, saisissez les
identiants de connexion par défaut:
User name (Nom d'utilisateur): admin
Mot de passe: admin
Connexion sans l
1. Connectez le PC de gestion au SSID
par défaut du DBA-3620P. Le SSID est
au format DBA-3620P-XXX, où XXXX
représente les 4 derniers caractères de
l'adresse MAC indiquée sur l'étiquette du
dispositif située au bas du périphérique.
2. Ouvrez un navigateur Web et
tapez le nom d'hôte par défaut du
DBA-3620P et appuyez sur Entrée.
Le nom d'hôte par défaut est DBA-3620P-
XXXX, où XXXX représente les 4 derniers
caractères de l'adresse MAC gurant sur
l'étiquette du périphérique située au bas
de celui-ci.
3. Lorsque vous y êtes invité, saisissez les
identiants de connexion par défaut :
User name (Nom d'utilisateur) : Mot de
passe admin (administrateur) : admin
ComputerDBA-3620P

D-Link DBA-3620P Quick Installation Guide 9
FRANÇAIS
Options de montage
Le montage sur poteau et le montage mural sont
les deux options de montage du DBA-3620P.
Exigence en matière de câble
Utilisez un câble Cat 5 avec une gaine régulière.
Les ports Ethernet du point d'accès DBA-3620P
ne peuvent pas accepter un câble Cat 5 dont la
gaine est inégale ; le connecteur RJ-45 du câble
ne rentrera pas correctement dans la prise du
point d'accès.
Installation sur un poteau
1. Ouvrez le panneau inférieur avec un tournevis
cruciforme.
Installation
• Gérez le point d'accès à partir de l'ordinateur :
Connectez le point d'accès et votre ordinateur
directement à l'aide d'un câble Ethernet droit.
Installation
ComputerDBA-3620P
ComputerDBA-3620P
ComputerDWL-6720AP
Commutateur ou routeur
Conguration du point d'accès
Pour congurer et gérer le DBA-3620P, utilisez
l'une des méthodes suivantes :
• LAN sur DBA-3620P vers le port Ethernet
étiqueté POE sur l'adaptateur PoE
• Connectez le cordon d'alimentation à l'adap-
tateur PoE et à une prise de courant
• Connectez l'ordinateur au port Ethernet
étiqueté PoE sur l'adaptateur PoE
• Gérez le point d'accès à partir de l'ordinateur
via le commutateur ou le routeur : Connectez
le point d'accès et votre ordinateur au même
commutateur ou routeur.
Figure 4. Exemple de déploiement
LAN (POE) sur
DBA-3620P vers
le port Ethernet
étiqueté PoE sur
l'adaptateur PoE
Branchez
le cordon
d'alimentation à
l'adaptateur PoE
et à une prise
de courant avec
mise à la terre
Connectez
l'ordinateur au port
Ethernet étiqueté PoE
sur l'adaptateur PoE
LAN
PoE
ENTRÉE
D'ALIMENTATION
Ordinateur
2. Branchez une extrémité du câble Cat 5 sur le
port LAN du DBA-3620P, et l'autre extrémité
sur le port marqué POE sur l'adaptateur PoE.
LAN (POE) CONSOLE
EXT ANT
RESET
INT ANT

10 D-Link DBA-3620P Quick Installation Guide
FRANÇAIS
3. Choisissez un joint (6 mm ou 4 mm) pour
s'adapter au câble Ethernet; si la CONSOLE
n'est pas utilisée, mettez le joint noir.
4. Fermez le panneau inférieur avec un tournevis
cruciforme.
5. Connectez un câble de mise à la terre.
Instructions pour l'installation de ce conducteur
à la terre du bâtiment par une PERSONNE
QUALIFIÉE.
6. Fixez le point d'accès à un poteau
LAN (POE) CONSOLE
L : 20 mm x 1 pc (18 AWG)
M 3,5 x 5 mm x1 pc

D-Link DBA-3620P Quick Installation Guide 11
FRANÇAIS
7. Fixez les attaches de montage. Installation du support mural
1. Utilisez les vis fournies pour xer la base de
montage mural au mur.
2. Fixez le DBA-3620P à la base du support
mural. Enlez et xez les attaches de
montage.
Installation
STP 4 x 25,4 mm

12 D-Link DBA-3620P Quick Installation Guide
Appendix A - Statements
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause harmful interference to radio
or television reception, which can be determined by turning the equipment o󰀨 and on, the user is
encouraged to try to correct the interference by one of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit di󰀨erent from that to which the receiver
is connected.
- Consult the dealer or an experienced radio/TV technician for help.
FCC Caution: Any changes or modications not expressly approved by the party responsible for
compliance could void the user’s authority to operate this equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
IMPORTANT NOTE:
Radiation Exposure Statement:
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment.
This equipment should be installed and operated with minimum distance 20.5cm between the radiator
& your body.
This transmitter must not be co-located or operating in conjunction with any other antenna or
transmitter.
Country Code selection feature to be disabled for products marketed to the US/CANADA
Professional installation instruction
Please be advised that due to the unique function supplied by this product, the device is intended
for use with our interactive entertainment software and licensed third-party only. The product will be
distributed through controlled distribution channel and installed by trained professional and will not be
sold directly to the general public through retail store.
1. Installation personal
This product is designed for specic application and needs to be installed by a qualied personal
who has RF and related rule knowledge. The general user shall not attempt to install or change the
setting.
2. Installation location
The product shall be installed at a location where the radiating antenna can be kept 20.5cm from
nearby person in normal operation condition to meet regulatory RF exposure requirement.
3. External antenna
Use only the antennas which have been approved by the applicant. The non-approved antenna(s)
may produce unwanted spurious or excessive RF transmitting power which may lead to the violation
of FCC/IC limit and is prohibited.
4. Installation procedure
Please refer to user’s manual for the detail.
5. Warning
Please carefully select the installation position and make sure that the nal output power does not
exceed the limit set force in relevant rules. The violation of the rule could lead to serious federal penalty.

D-Link DBA-3620P Quick Installation Guide 13
Industry Canada statement
This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the
following two conditions:
(1) This device may not cause interference; and (2) This device must accept any interference, including
interference that may cause undesired operation of the device.
Cet appareil est conforme aux CNR exemptes de licence d’Industrie Canada. Son fonctionnement est
soumis aux deux conditions suivantes:
(1) Ce dispositif ne peut causer d’interférences; et(2) Ce dispositif doit accepter toute interférence, y
compris les interférences qui peuvent causer un mauvais fonctionnement de l’appareil.
Caution:
(i) the maximum antenna gain permitted for devices in the bands 5250-5350 MHz and 5470-5725 MHz
shall comply with the e.i.r.p. limit; and
(ii) the maximum antenna gain permitted for devices in the band 5725-5825 MHz shall comply with the
e.i.r.p. limits specied for point-to-point and non point-to-point operation as appropriate.
(iii) Users should also be advised that high-power radars are allocated as primary users (i.e. priority
users) of the bands 5250-5350 MHz and 5650-5850 MHz and that these radars could cause interference
and/or damage to LE-LAN devices.
Avertissement:
(i) le gain maximal d’antenne permis pour les dispositifs utilisant les bandes 5 250-5 350 MHz et 5 470-5
725 MHz doit se conformer à la limite de p.i.r.e.;
(ii) le gain maximal d’antenne permis (pour les dispositifs utilisant la bande 5 725-5 825 MHz) doit se
conformer à la limite de p.i.r.e. spéciée pour l’exploitation point à point et non point à point, selon le
cas.
(iii) De plus, les utilisateurs devraient aussi être avisés que les utilisateurs de radars de haute
puissance sont désignés utilisateurs principaux (c.-à-d., qu’ils ont la priorité) pour les bandes 5 250-5
350 MHz et 5 650-5 850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux
dispositifs LAN-EL.
DETACHABLE ANTENNA USAGE
This radio transmitter (IC: 4216A-BA3620PA1 / Model: DBA-3620PA1) has been approved by ISED to
operate with the antenna type listed below with maximum permissible gain indicated. Antenna types
not included in this list, having a gain greater than the maximum gain indicated for that type, are strictly
prohibited for use with this device.
Le présent émetteur radio (IC: 4216A-BA3620PA1 / Model: DBA-3620PA1) a été approuvé par ISED pour
fonctionner avec les types d'antenne énumérés ci-dessous et ayant un gain admissible maximal. Les
types d'antenne non inclus dans cette liste, et dont le gain est supérieur au gain maximal indiqué, sont
strictement interdits pour l'exploitation de l'émetteur.
Approved antenna(s) list
Type Gain Brand Manufacturer
Dipole 2.4~2.45GHz-----3.3dBi
5.15~5.35GHz---4.5dBi
5.7~5.85GHz-----4.1dBi
whayu whayu

14 D-Link DBA-3620P Quick Installation Guide
Radiation Exposure Statement:
This equipment complies with IC radiation exposure limits set forth for an uncontrolled environment.
This equipment should be installed and operated with minimum distance 25cm between the radiator &
your body.
Déclaration d’exposition aux radiations:
Cet équipement est conforme aux limites d’exposition aux rayonnements IC établies pour un
environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 25 cm de
distance entre la source de rayonnement et votre corps.
Professional installation instruction
1. Installation personal
This product is designed for specic application and needs to be installed by a qualied personal who
has RF and related rule knowledge. The general user shall not attempt to install or change the setting.
2. Installation location
The product shall be installed at a location where the radiating antenna can be kept 25cm from nearby
person in normal operation condition to meet regulatory RF exposure requirement.
3. External antenna
Use only the antennas which have been approved by the applicant. The non-approved antenna(s) may
produce unwanted spurious or excessive RF transmitting power which may lead to the violation of
ISED limit and is prohibited.
4. Installation procedure
Please refer to user’s manual for the detail.
Warning
Please carefully select the installation position and make sure that the nal output power does not
exceed the limit set force in relevant rules. The violation of the rule could lead to serious federal penalty.
Instructions d’installation professionnelle
Veuillez noter que l’appareil etant dedie a une fonction unique, il doit etre utilise avec notre logiciel
proprietaire de divertissement interactif . Ce produit sera propose par un reseau de distribution
controle et installe par des professionels; il ne sera pas propose au grand public par le reseau de la
grande distribution.
1. Installation
Ce produit est destine a un usage specique et doit etre installe par un personnel qualie maitrisant
les radiofrequences et les regles s’y rapportant. L’installation et les reglages ne doivent pas etre
modies par l’utilisateur nal.
2. Emplacement d’installation
En usage normal, an de respecter les exigences reglementaires concernant l’exposition aux
radiofrequences, ce produit doit etre installe de facon a respecter une distance de 25 cm entre
l’antenne emettrice et les personnes.
3. Antenn externe.
Utiliser uniiquement les antennes approuvees par le fabricant. L’utilisation d’autres antennes peut
conduire a un niveau de rayonnement essentiel ou non essentiel depassant les niveaux limites
denis par FCC/IC, ce qui est interdit.
4. Procedure d’installation
Consulter le manuel d’utilisation.
5. Avertissement
Choisir avec soin la position d’installation et s’assurer que la puissance de sortie ne depasse pas les
limites en vigueur. La violation de cette regle peut conduire a de serieuses penalites federales.
CE Mark Warning:
This is a Class B product. In a domestic environment, this product may cause radio interference, in
which case the user may be required to take adequate measures.

1. A safety grounding system is necessary to protect your outdoor installation from lightning strikes and the build-
up of static electricity. When mounting the Outdoor Access Point on the pole or solid wall, you have to connect
the Outdoor Access Point to the same grounding system* with the AC wall outlet.
* The grounding system must comply with the National Electrical Code and safety standards that apply in
your country.
2. Instructions for the installation of that conductor to building earth by a SKILLED PERSON.
3. Please contact the authorized distributor of D-Link for related accessories (outdoor interconnection cable,
cable gland, cable, etc.) for purchase and installation.
1. Un système de mise à la terre est nécessaire pour protéger votre installation extérieure de la foudre et de
l'accumulation d'électricité statique. Lorsque vous installez le point d'accès extérieur sur un poteau ou un mur,
vous devez le raccorder au même système de mise à la terre* que la prise électrique.
* Le système de mise à la terre doit être conforme aux réglementations et aux normes de sécurité en vigueur
dans votre pays.
2. Instructions pour l'installation de ce conducteur à la terre du bâtiment par une PERSONNE QUALIFIÉE.
3. Contactez le distributeur agréé de D-Link pour les accessoires connexes (câble d'interconnexion extérieur,
passe-câble, câble, etc.) pour l'achat et l'installation.

Ver. 1.00(WW)_90x130
2020/07/10
