D-Link DAP-2660 User manual

This document will guide you through the basic installation
process for your new D-Link Wireless AC Access Point.
DAP-2660
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
Wireless AC1200 Concurrent Dual Band PoE Access Point

D-Link DAP-2660 Quick Install Guide
2
ENGLISH
DAP-2660 Quick Install Guide
This installation guide provides basic instructions for installing the DAP-2660 Wireless Access
Point on your network. For additional information about how to use the Access Point, please
see the User’s Manual which is available on the CD included in this package or from the
D-Link support website.
System Requirements
Minimum System Requirements:
• CD-ROM Drive
• an Ethernet port, or an installed Ethernet adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 or later versions of these
browsers
1. Package Contents
DAP-2660 802.11ac Access Point
Power Adapter
Mounting Brackets
Ethernet Cable
CD-ROM
If any of the above items are missing, please contact your reseller.
Note: Using a power supply with a different voltage than the one included with the DAP-2660
will cause damage and void the warranty for this product.

D-Link DAP-2660 Quick Install Guide 3
ENGLISH

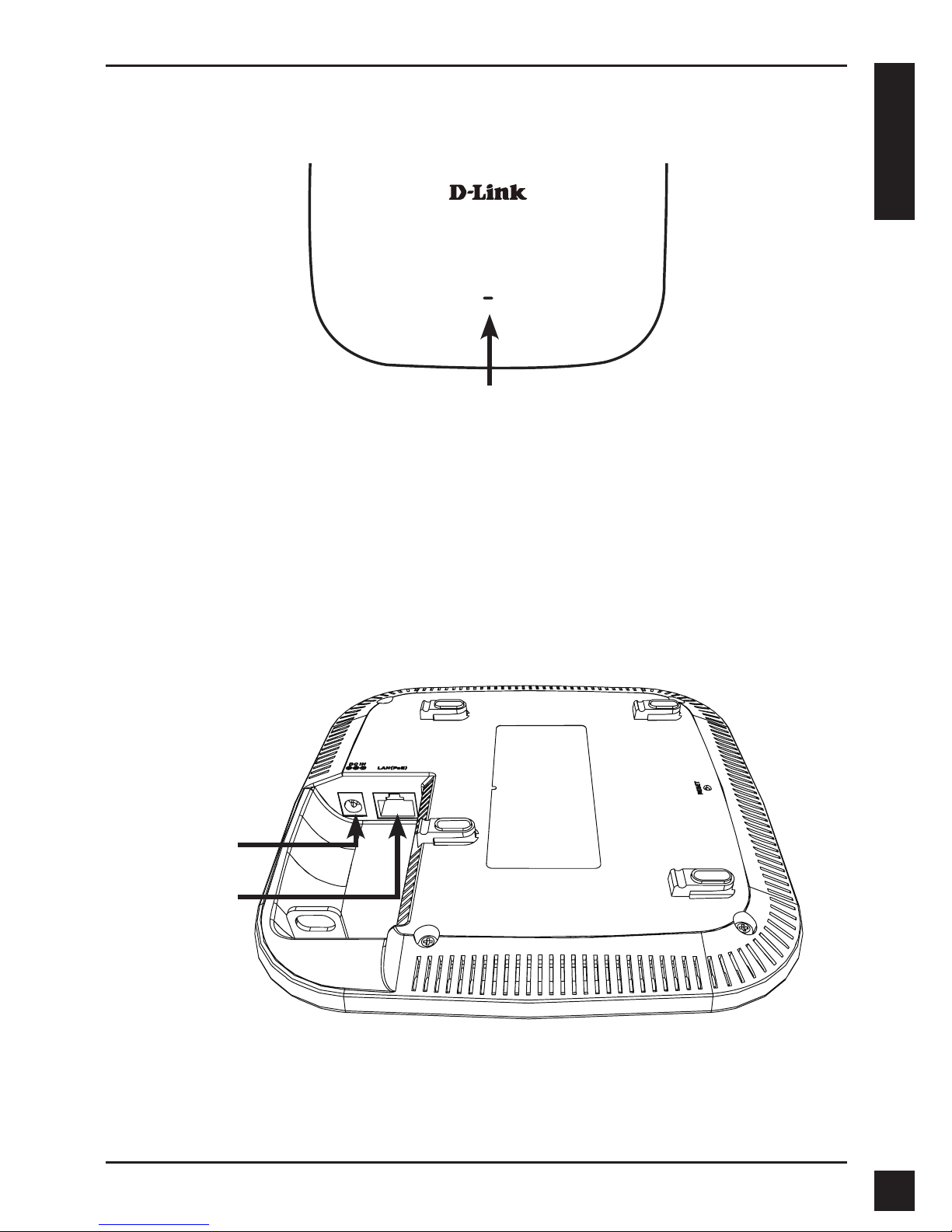

2. Hardware Overview

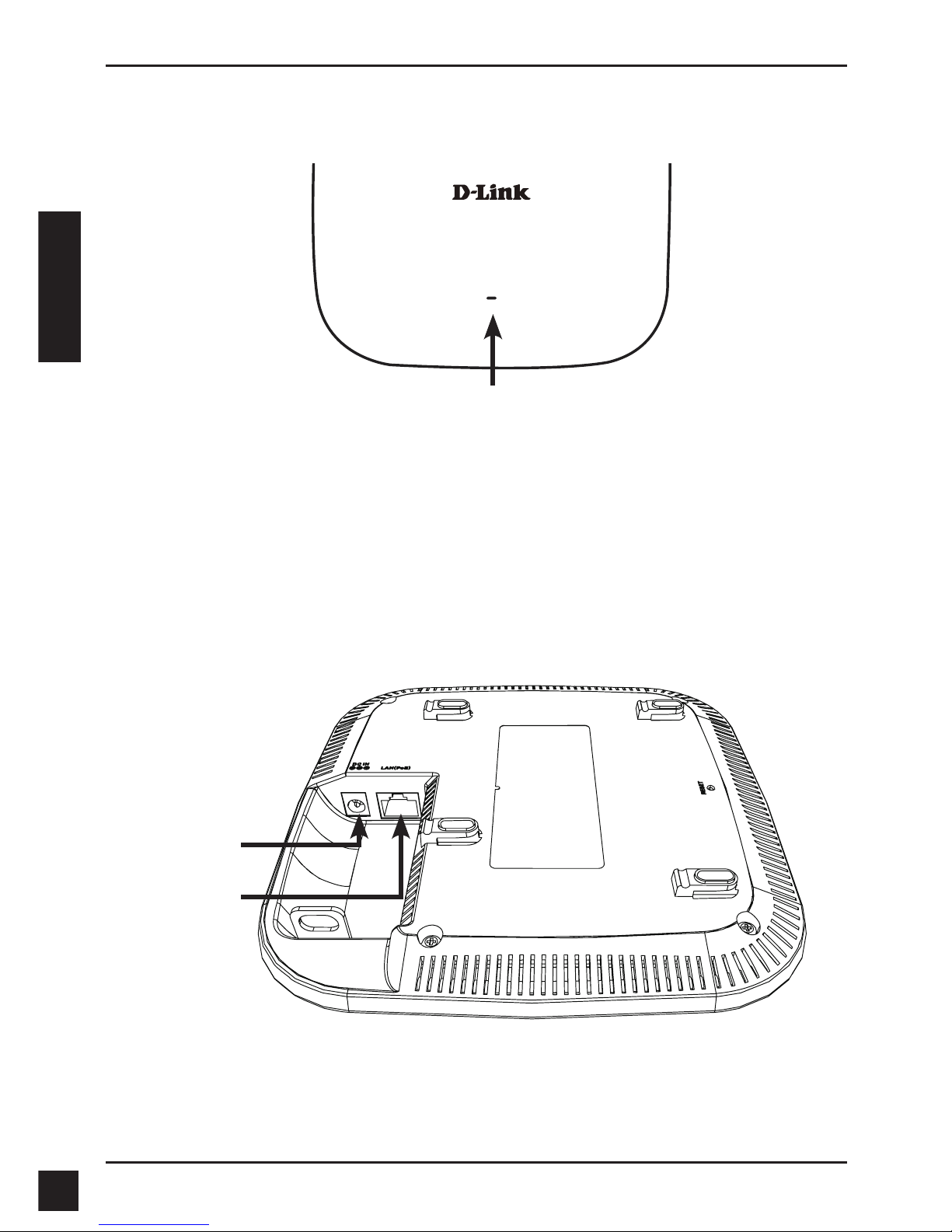

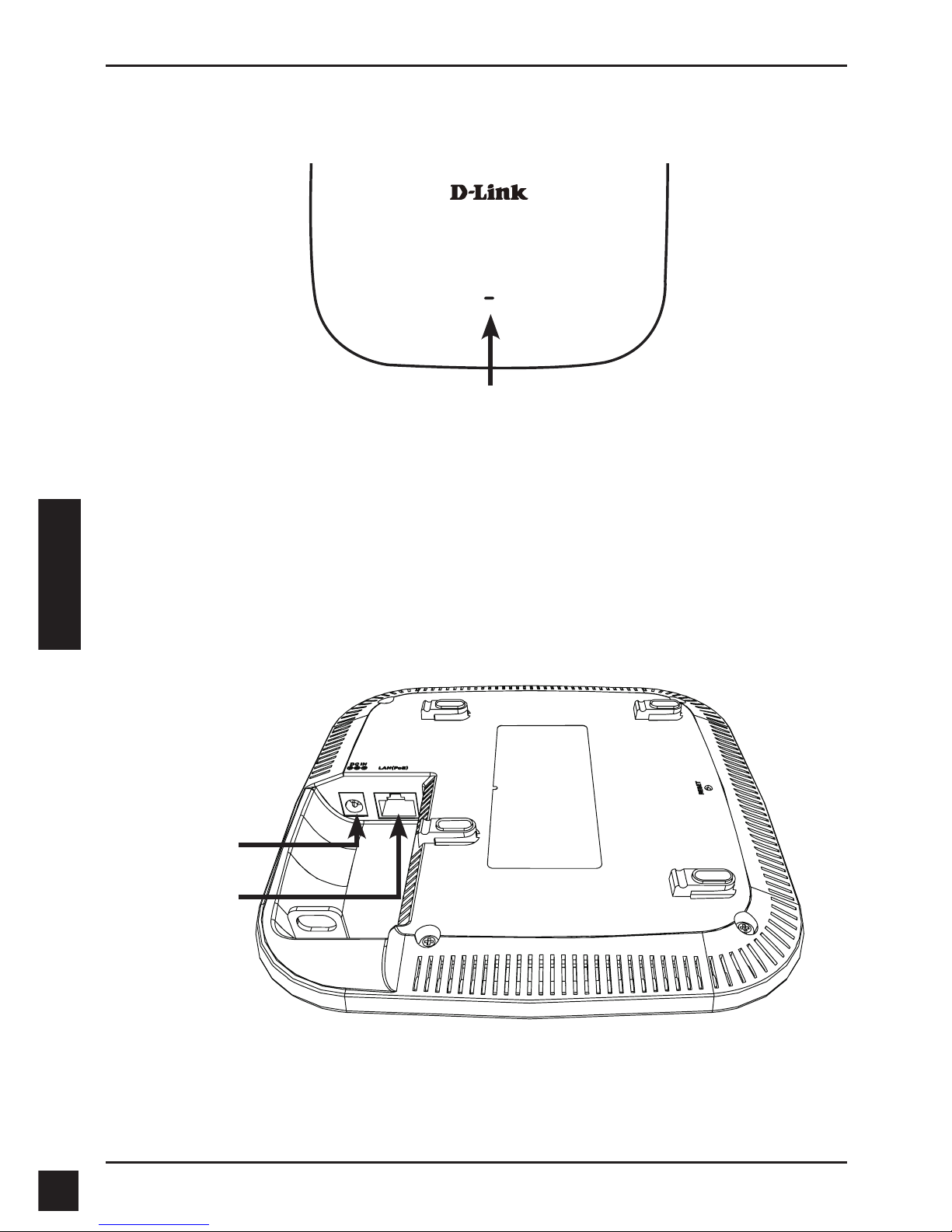

LED
Power/Status LED - Dual color (Red/green)
. Flash Red during booting up or malfunction
. Static Green while it’s ready/working
. Solid Red while boot up fail
. Flash Green while traffic is passing through.
Interfaces
Power Receptor
LAN Port (PoE)

D-Link DAP-2660 Quick Install Guide
4
ENGLISH
2. Connect the access point and your computer to the same switch. Manage the
access point from the computer.
Enter 192.168.0.50 in the address field of your browser, which is the default IP
address of the access point.
Log in to the Administration Web pages. The default login information is:
Username: admin
Password: (Leave the password field blank)
Power on the access point
To power on the DAP-2660, you can use ONE of the following methods:
1. Connect the supplied power adapter, OR
2. Plug one end of your Ethernet cable into the LAN port of the DAP-2660, and the
other end into a port on a PoE switch.

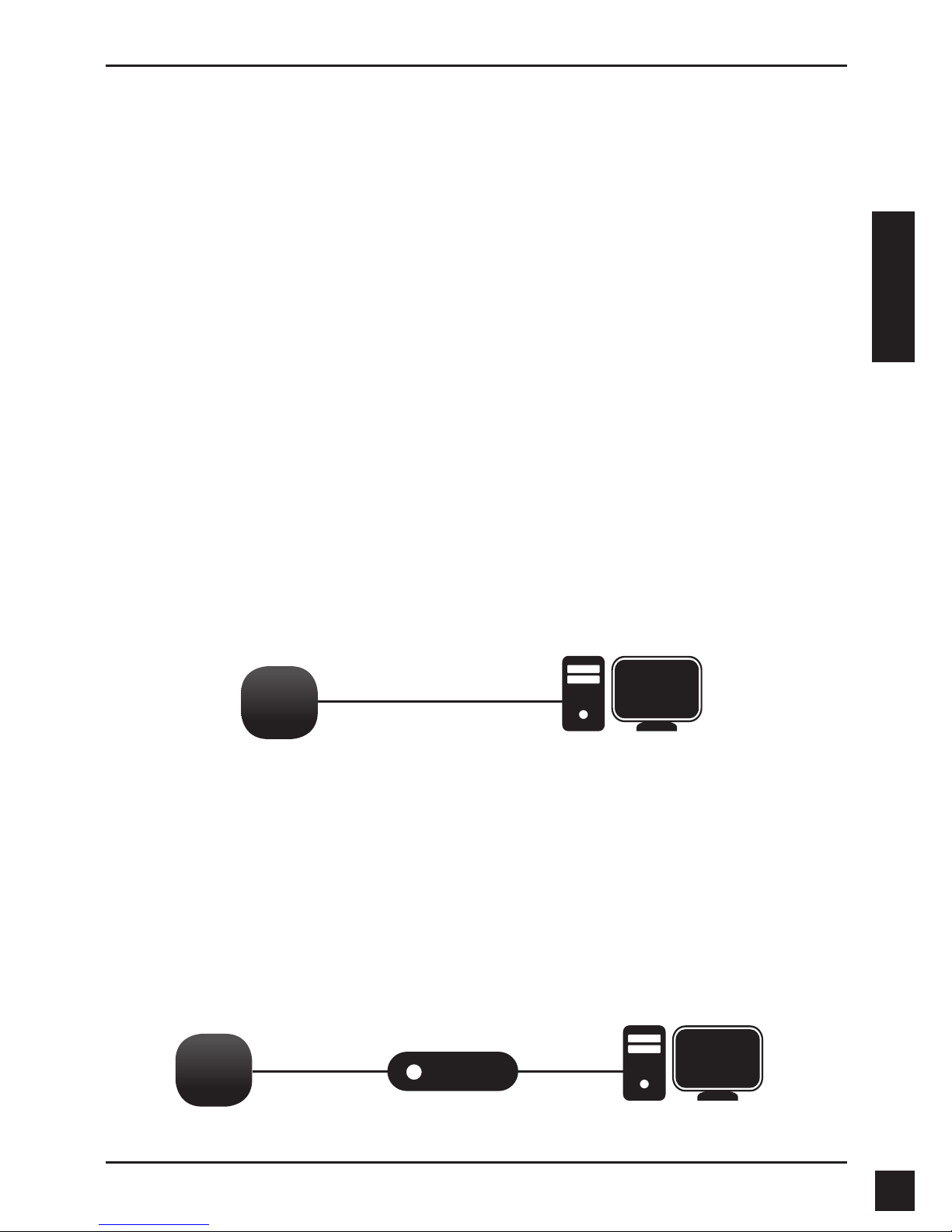

Congure the access point
To set up and manage the DAP-2660, use one of the following methods:
1. Connect the access point and your computer directly via a straight-through
Ethernet cable. Manage the access point from the computer.
Ensure your computer is congured with a static IP address in 192.168.0.0/24
subnet.
Launch a web browser, type the default IP address of the access point
(http://192.168.0.50) and then press Enter.
Log in to the Administration Web pages. The default login information is:
Username: admin
Password: (Leave the password eld blank)

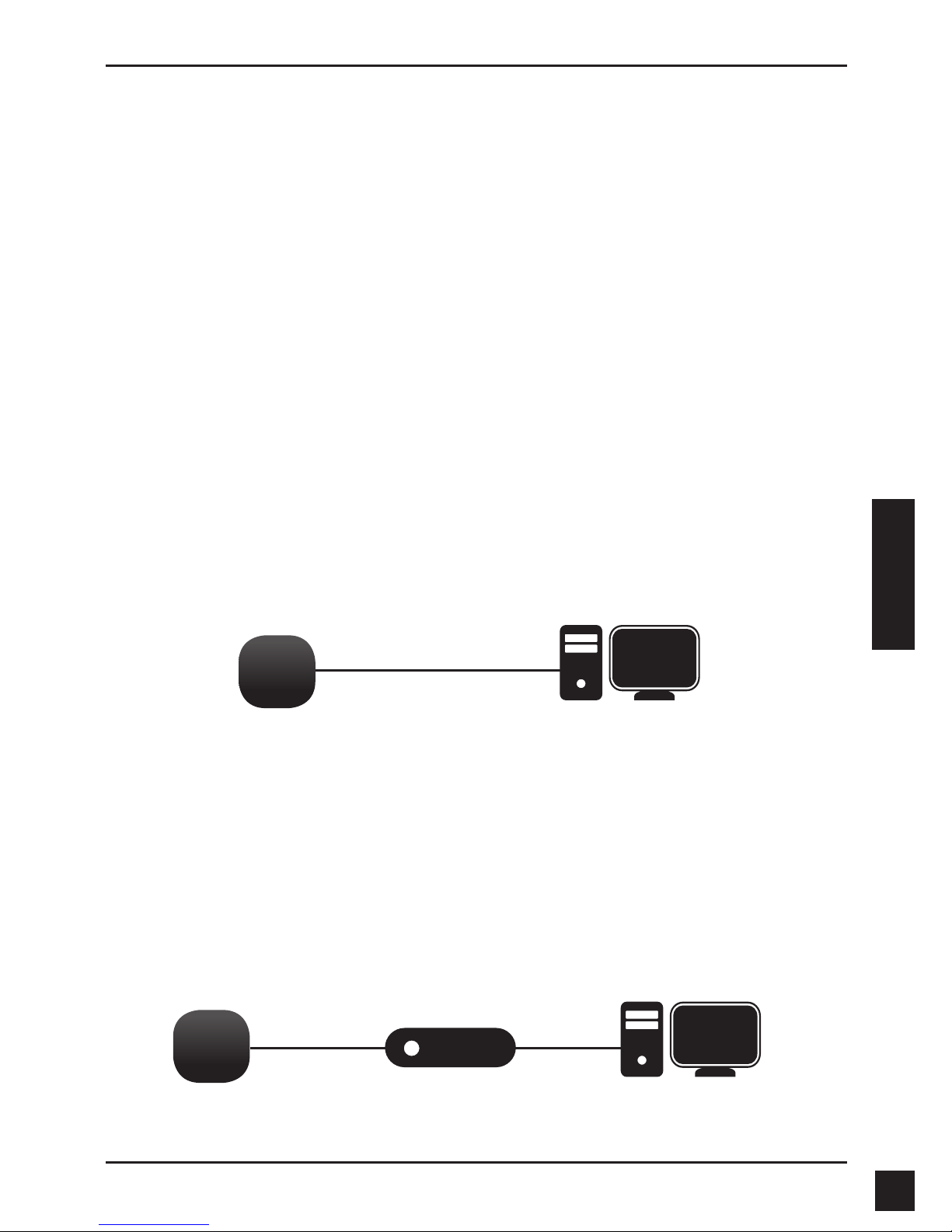

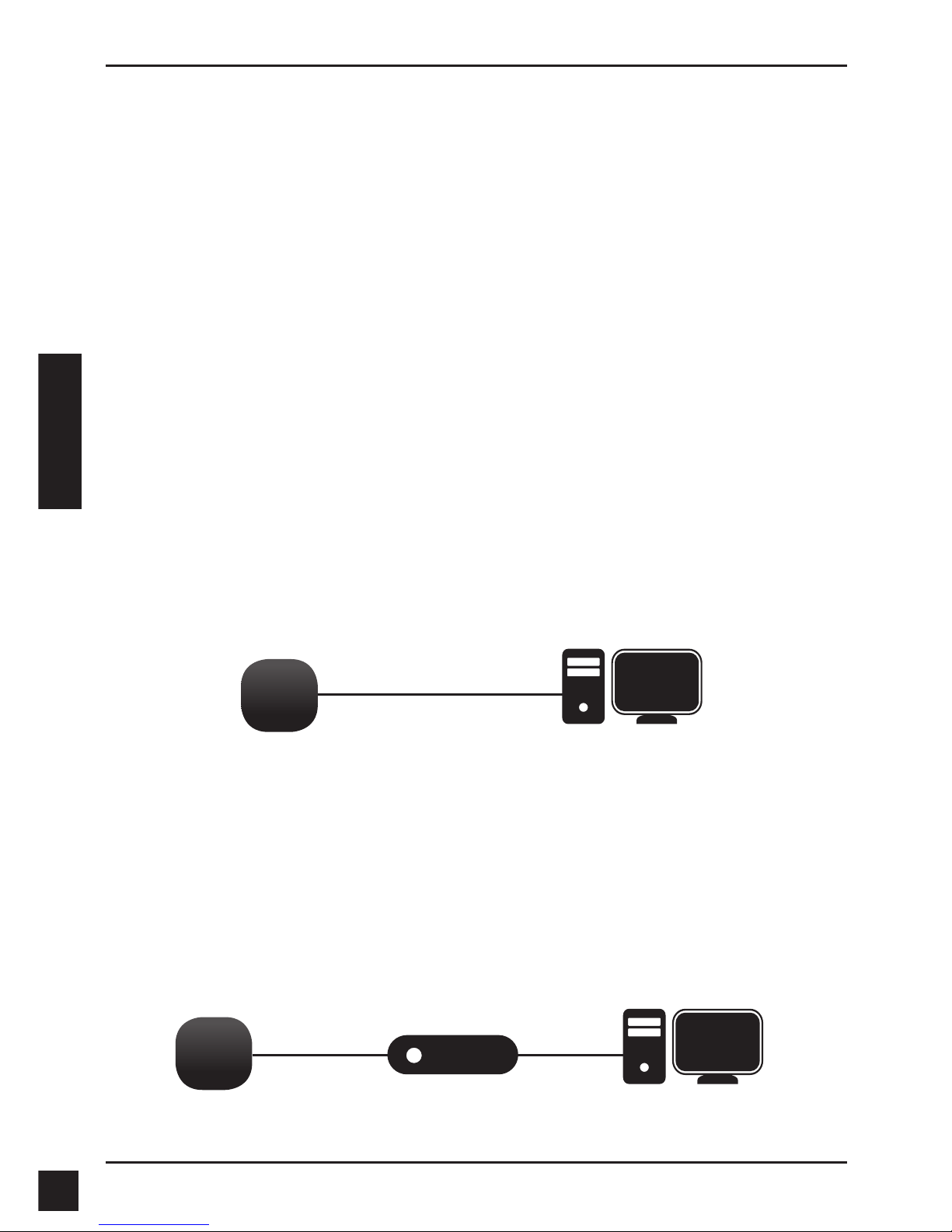

ComputerDAP-2660
3. Installation

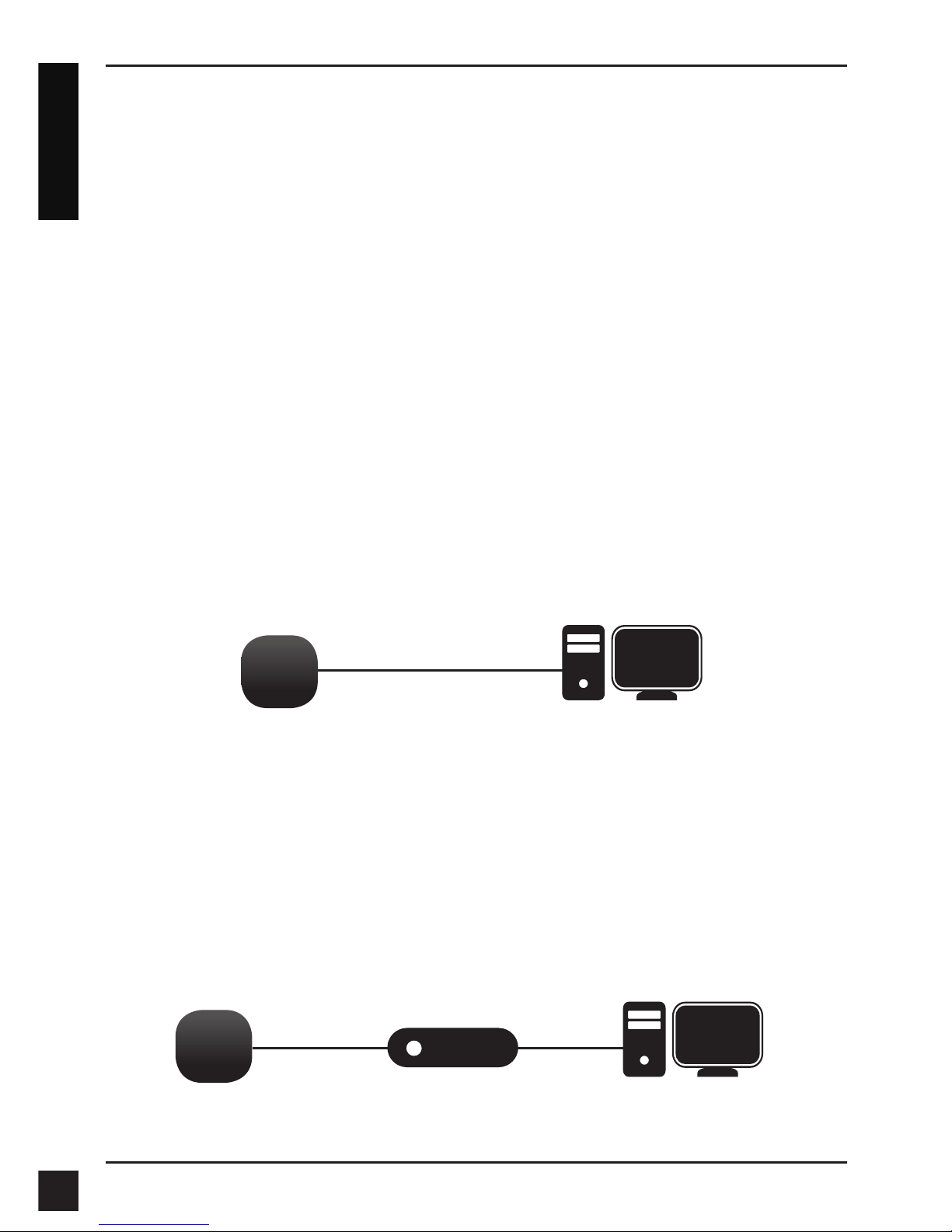

Switch ComputerDAP-2660

D-Link DAP-2660 Quick Install Guide 5
ENGLISH
Solid wall or ceiling
Installation

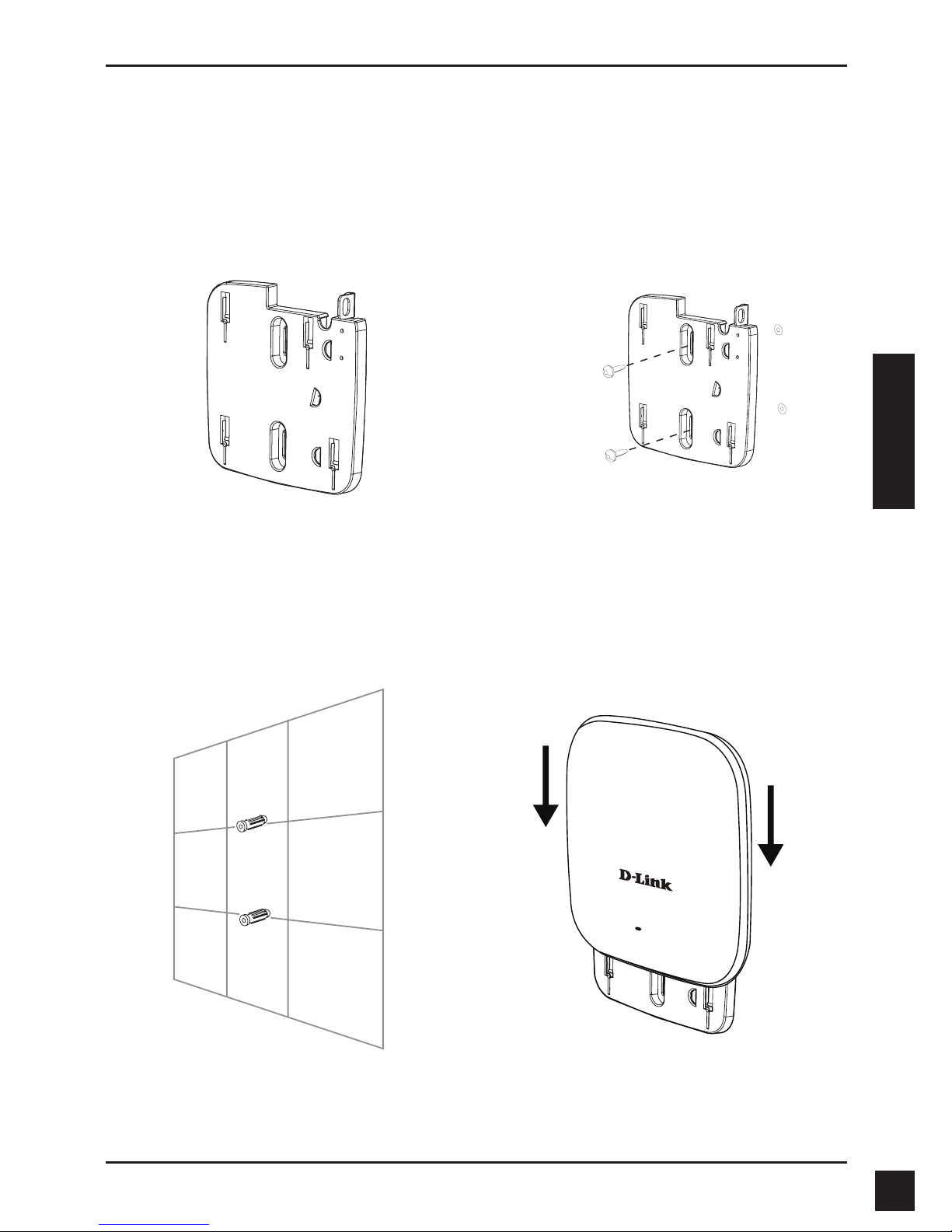

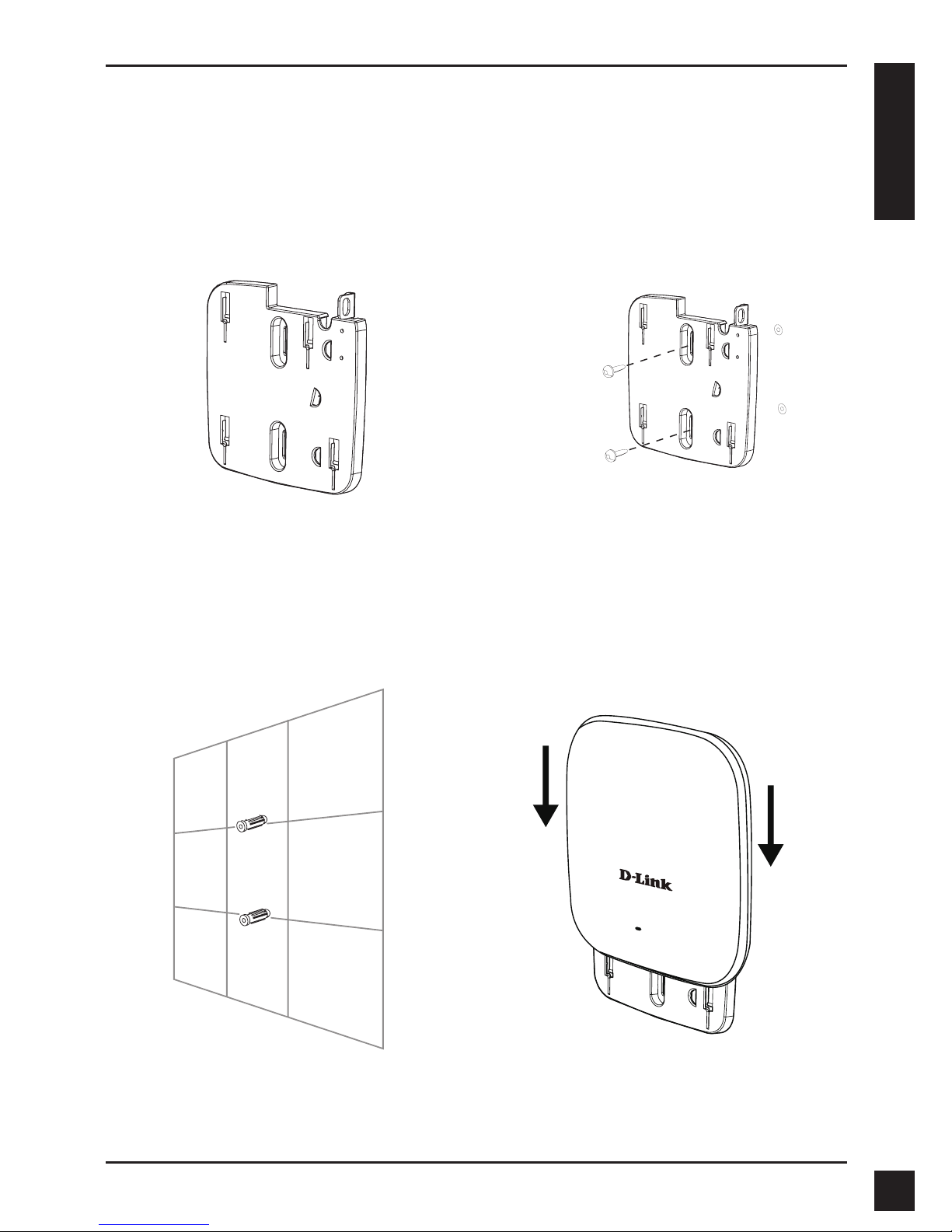

1. Place the mounting bracket on a wall or
ceiling.
5. Plug the Ethernet cable into the LAN
port on the access point.
6. To attach the access point to the
mounting bracket.
2. Mark the points where you will insert the
screws. Take out the mounting ring.
3. Drill holes in the marked points and
insert the plastic wall anchors.
4. Use the supplied screws to attach the
mounting ring to the wall.

D-Link DAP-2660 Quick Install Guide
6
ENGLISH

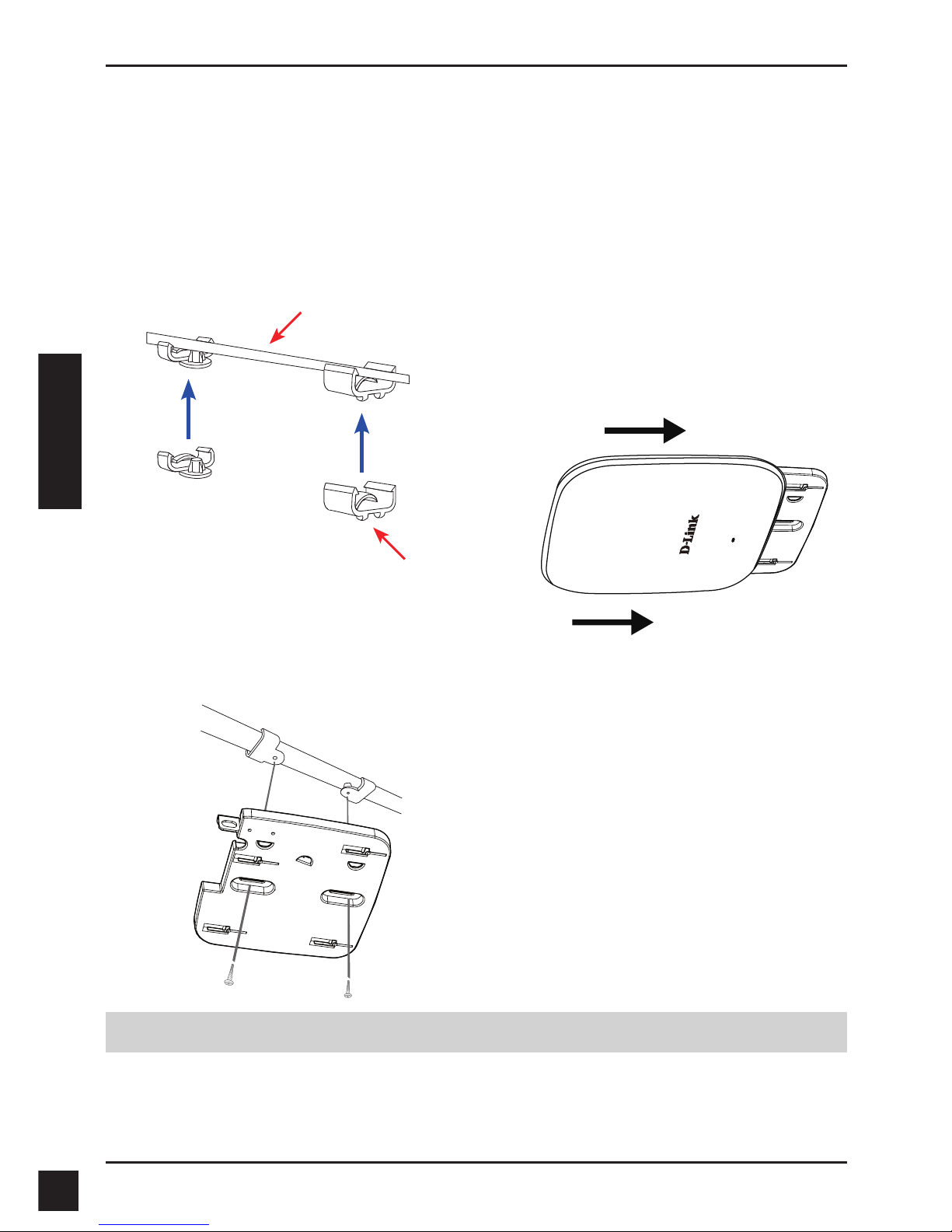

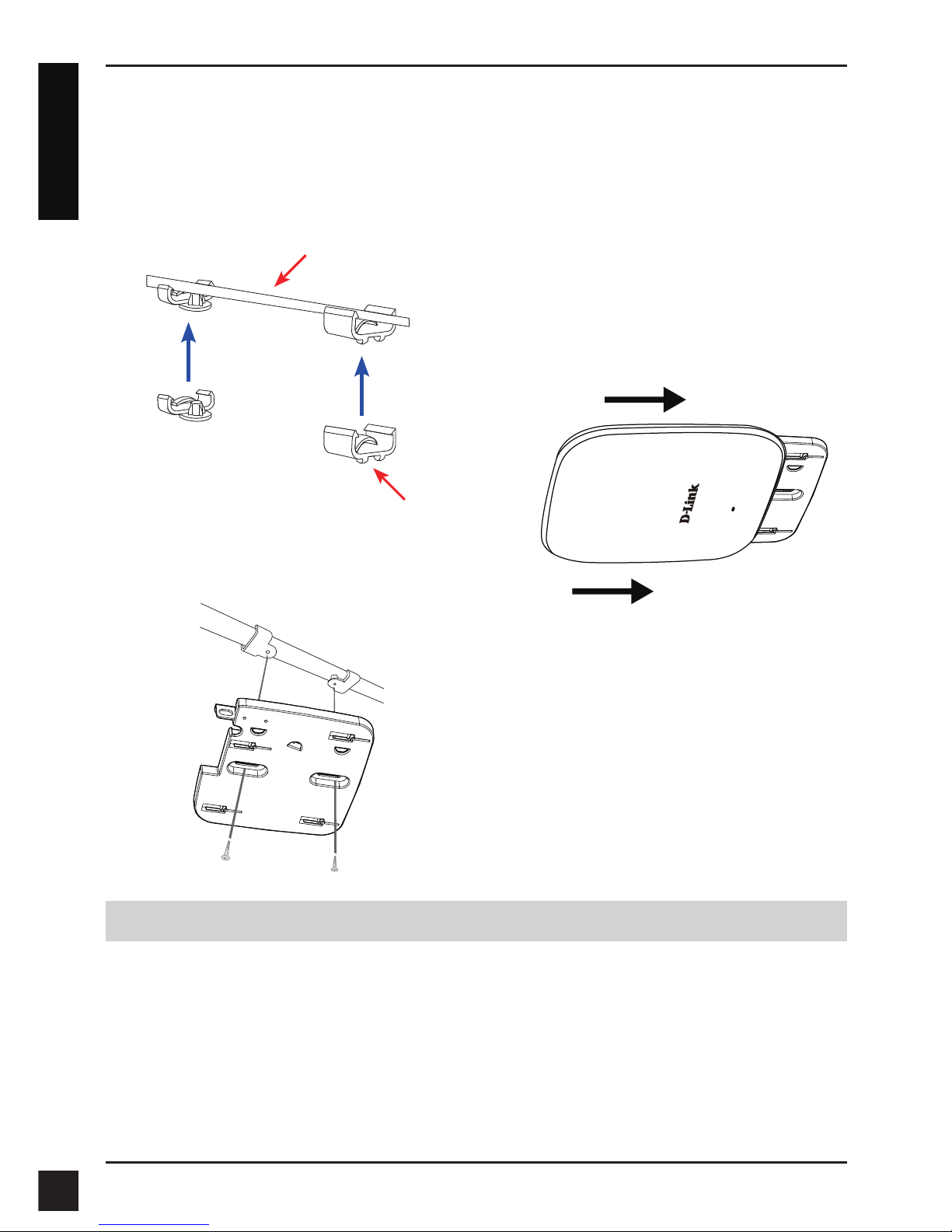

1. Clip two ceiling brackets onto the ceiling
panels. Make sure both brackets are in
line with each other.
2. Use the provided screws to attach the
mounting ring to the ceiling bracket.
3. Plug the Ethernet cable into the LAN
port on the access point.
4. Place the DAP-2660’s male bracket
in the mounting bracket’s female
bracket. Click DAP-2660 and the
mounting bracket to lock in position.
Ceiling bracket
Ceiling crossbar
Mounting with a ceiling bracket
Installation
TECHNICAL SUPPORT
United Kingdom (Mon-Fri) , Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri), Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

D-Link DAP-2660 Quick Install Guide 7
DEUTSCH
DAP-2660 Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des
DAP-2660 Wireless Access Point in Ihrem Netzwerk. Zusätzliche Informationen zur
Verwendung des Access Point nden Sie im Benutzerhandbuch, das Ihnen auf der CD,
die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Systemanforderungen
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• ein Ethernet-Port oder ein installierter Ethernet-Adapter
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 oder spätere Versionen
dieser Browser
1. Packungsinhalt
DAP-2660 802.11ac Access Point
Netzteil (Stromadapter)
Halterungen
Ethernet-Kabel
CD-ROM
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als jener des mit
dem DAP-2660 mitgelieferten Netzteils führt zu Schäden. In diesem Falle erlischt der
Garantieanspruch für dieses Produkt.

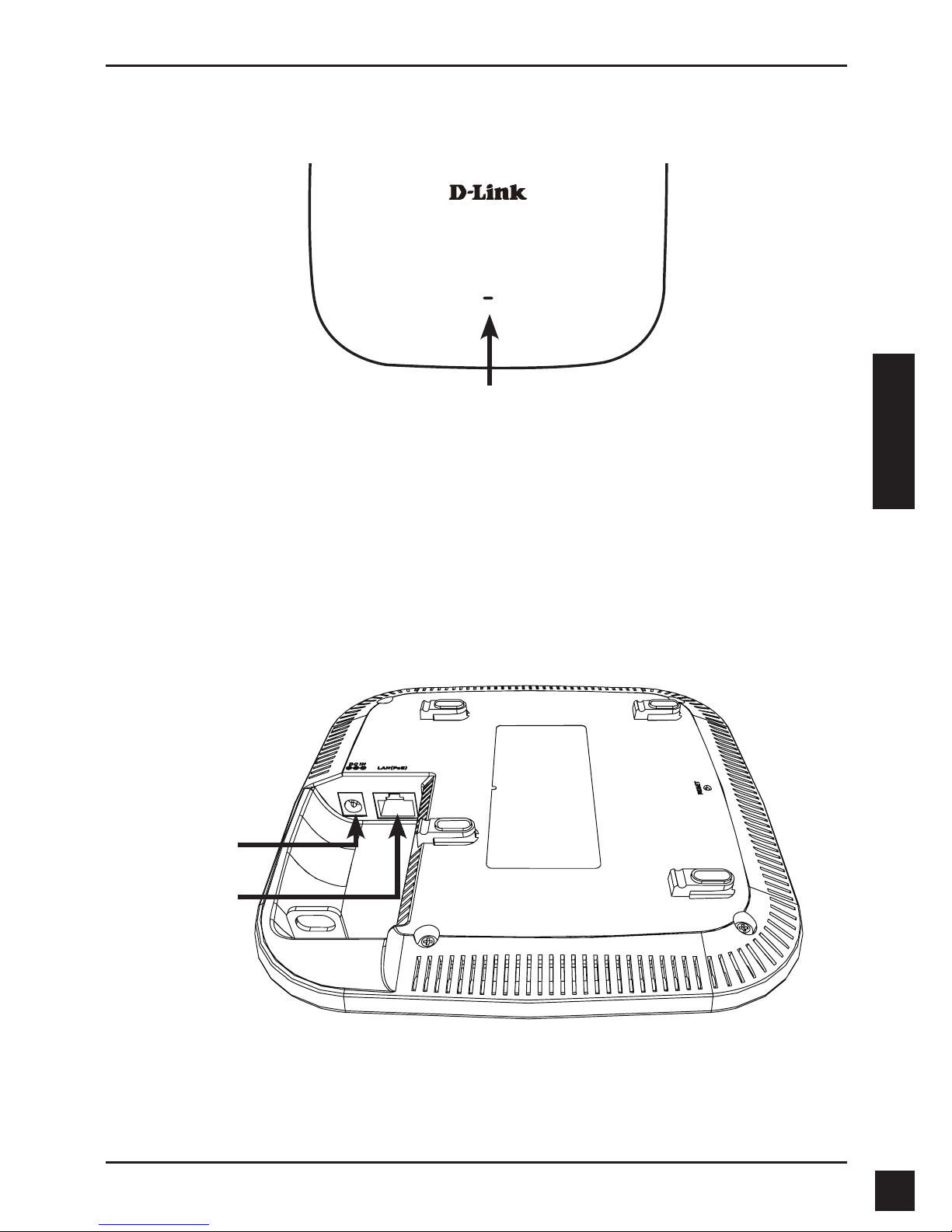

2. Hardware-Überblick
LED
Betriebsanzeige-/Status-LED - Zweifarbige LED-Anzeige (Rot/Grün)
Blinkt rot während Kaltstart oder Störung
. Durchgehend grün bei Betriebsbereitschaft/Betrieb
. Durchgehend rot bei fehlgeschlagenem Hochfahrvorgang
. Blinkt grün bei durchlaufendem Datenverkehr.
Schnittstellen
Adapterbuchse
LAN-Port (PoE)
D-Link DAP-2660 Quick Install Guide
8
DEUTSCH

2. Schließen Sie den Access Point und Ihren Computer an den gleichen Switch an.
Führen Sie die Verwaltungsaufgaben für den Access Point von Ihrem Computer
aus durch.
Geben Sie in der Adresszeile Ihres Browsers 192.168.0.50 ein. Das ist die
Standard-IP-Adresse des Access Point.
Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): (Lassen Sie das Feld leer)
Access Point - Stromzufuhr
Zur Stromversorgung des DAP-2660 wählen Sie EINE der folgenden Optionen:
1. Schließen Sie das mitgelieferte Netzteil (Stromadapter) an das Gerät an ODER
2. Stecken Sie ein Ende Ihres Ethernet-Kabels in den LAN-Port des DAP-2660 und
das andere Ende in einen Port an einem PoE-Switch.
Access Point - Konguration
Um Ihren DAP-2660 einzurichten und zu verwalten, verwenden Sie eine der
folgenden Methoden:
1. Verbinden Sie den Access Point und Ihren Computer direkt über ein Straight-
Through-Kabel (1:1 Kabel) Ethernet-Kabel miteinander. Verwaltung des Access
Point über Ihren Computer.
Stellen Sie sicher, dass Ihr Computer mit einer statischen IP-Adresse im Subnetz
192.168.0.0/24 konguriert ist.
Öffnen Sie einen Webbrowser, geben Sie die Standard-IP-Adresse des Access
Point (http://192.168.0.50) ein und drücken Sie dann auf die Eingabetaste.
Melden Sie sich auf den Administrations-Webseiten an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): (Lassen Sie das Feld leer)
ComputerDAP-2660
3. Installation
Switch ComputerDAP-2660
D-Link DAP-2660 Quick Install Guide 9
DEUTSCH

Massive Wand oder Decke
Installation

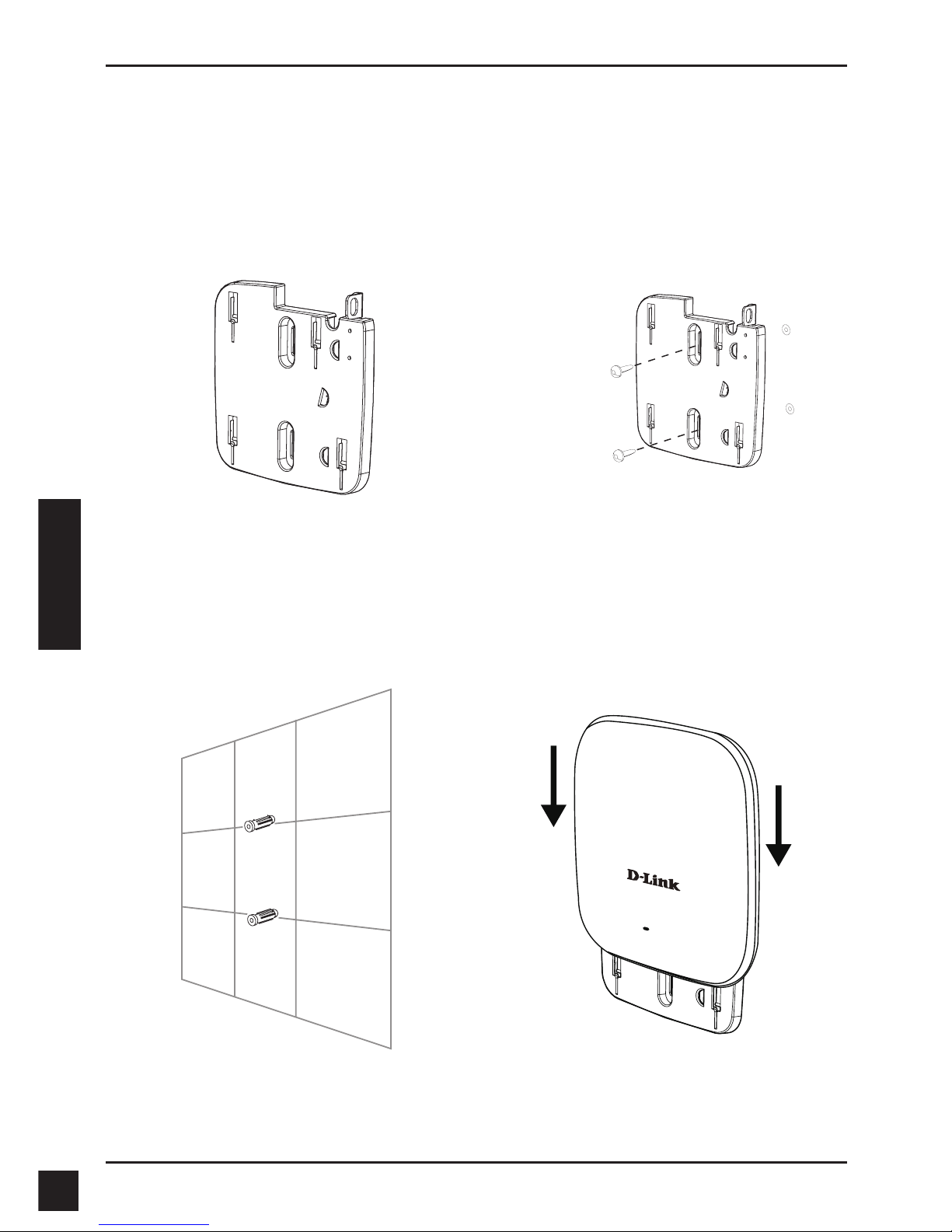

1. Bestimmen Sie einen Platz für die
Montagehalterung an einer Wand
oder Decke.
5. Stecken Sie das Ethernet-Kabel in
den LAN-Port am Access Point.
6. Bringen Sie den Access Point auf der
Halterung an.
2. Markieren Sie die Punkte, an denen die
Schrauben angebracht werden sollen.
Entnehmen Sie den Befestigungsring der
Verpackung.
3. Bohren Sie Löcher an den von Ihnen
gekennzeichneten Stellen und setzen Sie
die Plastikdübel in die Bohrlöcher ein.
4. Bringen Sie den Befestigungsring
mithilfe der mitgelieferten Schrauben
an der Wand an.
D-Link DAP-2660 Quick Install Guide
10
DEUTSCH

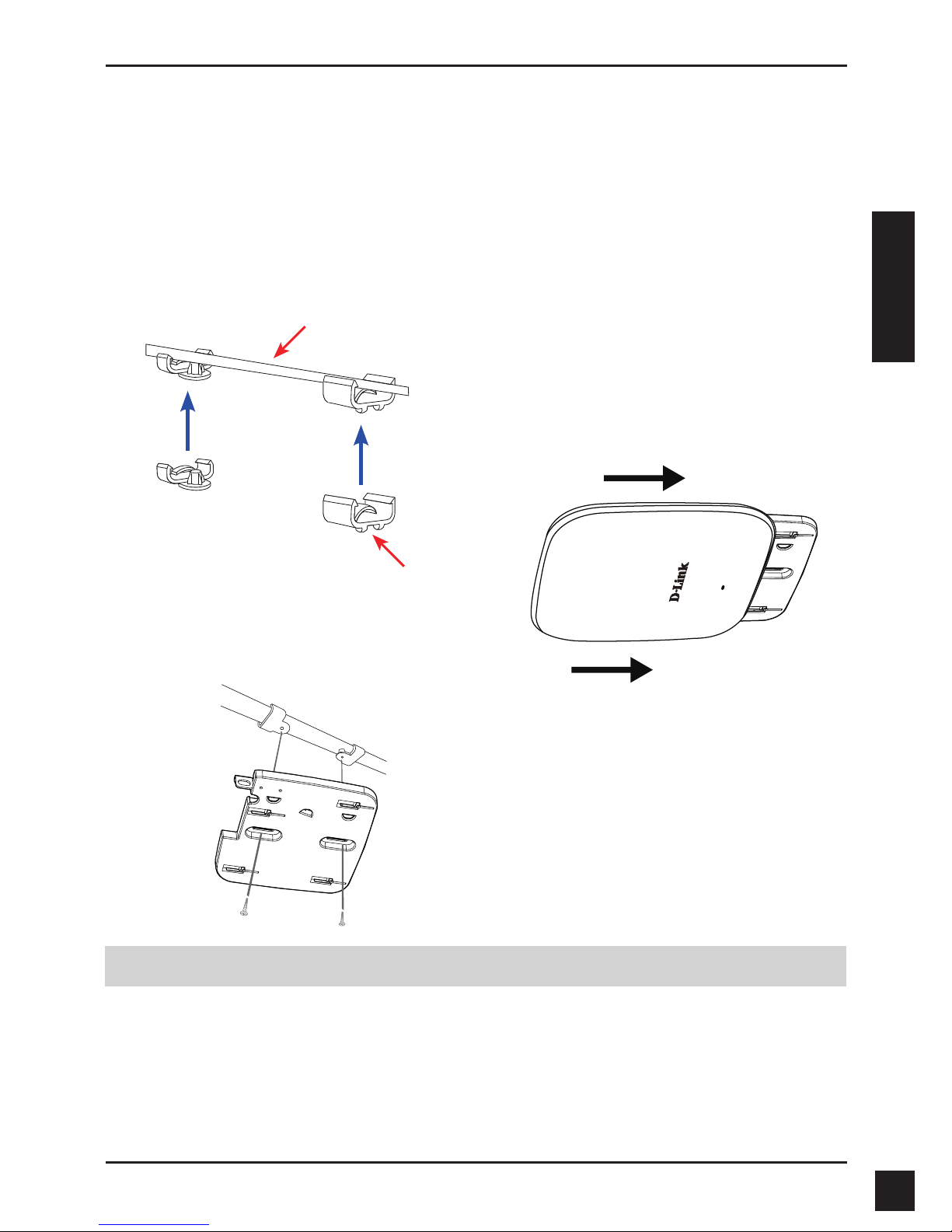

1. Bringen Sie zwei
Deckenbügelhalterungen an den
Deckenpaneelen bzw. Querlatten an.
Stellen Sie sicher, dass die beiden
Bügelhalterungen entsprechend
ausgerichtet sind.
2. Bringen Sie den Befestigungsring mithilfe
der mitgelieferten Schrauben an der
Deckenhalterung an.
3. Stecken Sie das Ethernet-Kabel in
den LAN-Port am Access Point.
4. Setzen Sie die
Steckhalterungselemente des
DAP-2660 auf die Einstecklöcher
der Montagehalterung. Schieben
und klicken Sie den DAP-2660
und die Montagehalterung zum
Einrasten in der vorgesehenen
Position zusammen.
Deckenhalterung
Deckenquerlatte
Montage mithilfe einer Deckenhalterung
Installation
TECHNISCHE UNTERSTÜTZUNG
Deutschland: Web: http://www.dlink.com
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://www.dlink.com
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://www.dlink.com
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
D-Link DAP-2660 Quick Install Guide 11
DEUTSCH

Guide d'installation rapide du DAP-2660
Ce guide d'installation fournit les instructions de base pour l'installation du point d'accès
sans l DAP-2660 sur votre réseau. Pour obtenir des informations complémentaires sur
l'utilisation du point d'accès, consultez le Manuel d'utilisation, disponible sur le CD joint
à ce coffret, ou sur le site Web d'assistance de D-Link.
Conguration système requise
Conguration minimale requise :
• Lecteur de CD-ROM
• Un port Ethernet ou un adaptateur Ethernet installé
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 ou des versions
ultérieures de ces navigateurs
1. Contenu de la boîte
Point d'accès DAP-2660 802.11ac
Adaptateur secteur
Supports de xation
Câble Ethernet
CD-ROM
Contactez immédiatement votre revendeur s’il manque l’un des éléments ci-dessus.
Remarque : L'utilisation d'une alimentation dont la tension diffère de celle de votre
DAP-2660 l'endommagera et en annulera la garantie.
D-Link DAP-2660 Quick Install Guide
12
FRANÇAIS

2. Description du matériel
Voyant lumineux
Voyant d'alimentation/état - bicolore (rouge/vert)
. Clignote en rouge pendant le démarrage ou en cas de dysfonctionnement
. Reste allumé en vert lorsque le périphérique est prêt/fonctionne
. Reste allumé en rouge en cas d'échec du démarrage
. Clignote en vert lors du passage du trafic.
Interfaces
Fiche
d'alimentation
Port LAN (PoE)
D-Link DAP-2660 Quick Install Guide 13
FRANÇAIS

2. Connectez le point d'accès et votre ordinateur au même commutateur. Gérez le
point d'accès à partir de l'ordinateur.
Saisissez 192.168.0.50, l'adresse IP par défaut du point d'accès, dans le champ
d'adresse de votre navigateur.
Connectez-vous à la page d'administration Web. Par défaut, les informations
d'ouverture de session sont les suivantes :
Nom d'utilisateur : admin
Mot de passe : (Laissez le champ du mot de passe vide)
Mise sous tension du point d'accès
Pour alimenter le DAP-2660, vous pouvez procéder de l’UNE des façons suivantes :
1. Connectez l'adaptateur d'alimentation fourni, OU
2. Branchez une extrémité du câble Ethernet au port LAN du DAP-2660 et l'autre
extrémité au port d'un commutateur PoE.
Conguration du point d'accès
Pour congurer et gérer le DAP-2660, vous pouvez procéder de l’une des façons
suivantes :
1. Connectez le point d'accès et votre ordinateur directement à l'aide d'un câble
Ethernet droit. Gérez le point d'accès à partir de l'ordinateur.
Assurez-vous que votre ordinateur est conguré avec une adresse IP statique
dans le sous-réseau 192.168.0.0/24.
Lancez un navigateur web, saisissez l'adresse IP par défaut du point d'accès
(http://192.168.0.50), puis appuyez sur Entrée.
Connectez-vous à la page d'administration Web. Par défaut, les informations
d'ouverture de session sont les suivantes :
Nom d'utilisateur : admin
Mot de passe : (Laissez le champ du mot de passe vide)
OrdinateurDAP-2660
3. Installation
Commutateur OrdinateurDAP-2660
D-Link DAP-2660 Quick Install Guide
14
FRANÇAIS

Paroi solide ou plafond
Installation
1. Placez le support de montage sur un mur
ou au plafond.
5. Branchez le câble Ethernet au port
LAN du point d'accès..
6. Pour xer le point d'accès au support
de montage.
2. Marquez les points où vous allez insérer
les vis. Enlevez le support de montage.
3. Percez des trous dans les points
marqués et insérez les chevilles en
plastique.
4. Utilisez les vis fournies pour xer le
support de montage au mur.
D-Link DAP-2660 Quick Install Guide 15
FRANÇAIS

1. Accrochez deux supports de xation au
panneau du plafond. Assurez-vous que
les deux supports sont alignés l'un par
rapport à l'autre.
2. Utilisez les vis fournies pour xer le
support de montage au support de
xation du plafond.
3. Branchez le câble Ethernet au port
LAN du point d'accès..
4. Insérez le support mâle du DAP-2660
dans le support femelle du support de
montage. Appuyez sur le DAP-2660
et le support de montage jusqu'à ce
qu'ils s'enclenchent en place.
Support de xation
plafond
Barre transversale
au plafond
Montage avec un support de xation au plafond
Installation
ASSISTANCE TECHNIQUE
Assistance technique D-Link sur internet: http://www.dlink.com
Assistance technique D-Link par téléphone : 01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)
D-Link DAP-2660 Quick Install Guide
16
FRANÇAIS

Montage avec un support de xation au plafond
Installation
Guía de instalación rápida de DAP-2660
Esta guía de instalación proporciona instrucciones básicas para la instalación del punto
de acceso inalámbrico DAP-2660 en su red. Para obtener información adicional acerca
de cómo utilizar el punto de acceso, consulte el Manual del usuario disponible en el CD
incluido en el paquete o en el sitio web de asistencia de D-Link.
Requisitos del sistema
Requisitos mínimos del sistema:
• Unidad de CD-ROM
• Un puerto Ethernet o un adaptador Ethernet instalado
• Internet Explorer 7.0, Safari 5.0, Firefox 3.5, Chrome 20 o versiones posteriores
de estos exploradores
1. ¿Qué contiene la caja?
DAP-2660 802.11ac Access Point
Adaptador de alimentación
Soportes de montaje
Cable Ethernet
CD-ROM
Si falta cualquiera de los componentes anteriores, póngase en contacto con el
proveedor.
Nota: la utilización de una alimentación de corriente con un voltaje distinto del incluido
con el DAP-2660 provocará daños y anulará la garantía de este producto.
D-Link DAP-2660 Quick Install Guide 17
ESPAÑOL

2. Descripción general del hardware
LED
LED de alimentación/estado: dos colores (rojo/verde)
. Parpadeo en rojo durante el arranque o cuando funciona mal
. Verde fijo mientras está preparado/en funcionamiento
. Rojo continuo cuando falla el arranque
. Parpadeo en verde mientras el tráfico está pasando.
Interfaces
Receptor de
alimentación
Puerto de LAN
(PoE)
D-Link DAP-2660 Quick Install Guide
18
ESPAÑOL

2. Conectar el punto de acceso y el ordenador al mismo interruptor. Gestione el
punto de acceso desde el ordenador.
En el campo de dirección del explorador, escriba 192.168.0.50, que es la
dirección IP predeterminada del punto de acceso.
Inicie sesión en las páginas web de administración. La información
predeterminada de inicio de sesión es:
Nombre de usuario: admin
Contraseña: (deje en blanco el campo de la contraseña)
Encendido del punto de acceso
Para alimentar el DAP-2660, puede utilizar UNO de los métodos siguientes:
1. Conectar el adaptador de alimentación suministrado, O BIEN,
2. Enchufar un extremo del cable Ethernet al puerto de LAN del DAP-2660 y el otro
extremo a un puerto en un conmutador PoE.
Conguración del punto de acceso
Para congurar y gestionar el DAP-2660, utilice uno de los métodos siguientes:
1. Conectar el punto de acceso y el ordenador directamente a través de un cable
Ethernet directo. Gestione el punto de acceso desde el ordenador.
Asegúrese de que el ordenador se ha congurado con una dirección IP estática
en la subred 192.168.0.0/24.
Inicie un explorador de web, escriba la dirección IP predeterminada del punto de
acceso (http://192.168.0.50) y, a continuación, pulse Intro.
Inicie sesión en las páginas web de administración. La información
predeterminada de inicio de sesión es:
Nombre de usuario: admin
Contraseña: (deje en blanco el campo de la contraseña)
OrdenadorDAP-2660
3. Instalación
Conmutador OrdenadorDAP-2660
D-Link DAP-2660 Quick Install Guide 19
ESPAÑOL

Pared sólida o techo
Instalación
1. Coloque el soporte de montaje en una
pared o en el techo.
5. Enchufe el cable Ethernet en el puerto
LAN en el punto de acceso.
6. Acoplar el punto de acceso al soporte
de montaje.
2. Marque los puntos en los que introducirá
los tornillos. Saque el aro de montaje.
3. Taladre los oricios en los puntos
marcados e introduzca los anclajes de
pared de plástico.
4. Utilice los tornillos suministrados para
acoplar el aro de montaje a la pared.
D-Link DAP-2660 Quick Install Guide
20
ESPAÑOL
